1 Uživatelská příručka

2 Pohled zepředu a zezadu. 1. USB Externí IR 3. Mikrofon 4. Audio výstup 5. Optický audio výstup 6. Gigabit LAN esata port 8. HDMI 1.4a 9. DVI 10. Napájení 19V 3.42A 5 1. Tlačítko pro zapnutí a vypnutí 6 2. Ukazatel zapnutí 3. Ukazatel HDD 4. USB HDD 6. IR přijímač 4

3 Vložení pevného disku. Vytáhněte kryt pevného disku. Vložte pevný disk a připevněte šrouby. Zasuňte disk s krytem zpět do těla přehrávače.

4 Zapojení HDMI. Připojte HDMI kabel k HDMI portu televize a HDMI portu přehrávače Xtreamer. Zapojení optického výstupu. Pro využití 5.1 kanálového zvuku připojte optickým kabelem optický výstup přehrávače k optickému vstupu receiveru nebo zesilovače.

5 Zapojení externího disku. Externí disk můžete připojit USB kabelem nebo esata kabelem. Připojení k síti. Xtreamer Ultra můžete Cable/ADSL/VDSL modem připojit k internetu kabelem NEBO nebo bezdrátově a Síťový port přehrávat sdílené soubory. Router Volitelně Wireless USB LAN

6 Nastavení BIOS. Vstoupit do nastavení BIOS můžete dálkovým ovladačem nebo mini klávesnicí. Zapněte Xtreamer a zmáčkněte tlačítko CLS (Clear) na dálkovém ovladači nebo Fn+DEL na klávesnici. Nastavení BIOS můžete měnit dálkovým ovladačem. Nastavení výchozího bootovacího zařízení nastavíte v Boot Device Priority sekci. Výchozí nastavení je USB -> SATA -> SSD (Mini PCIe) -> esata.

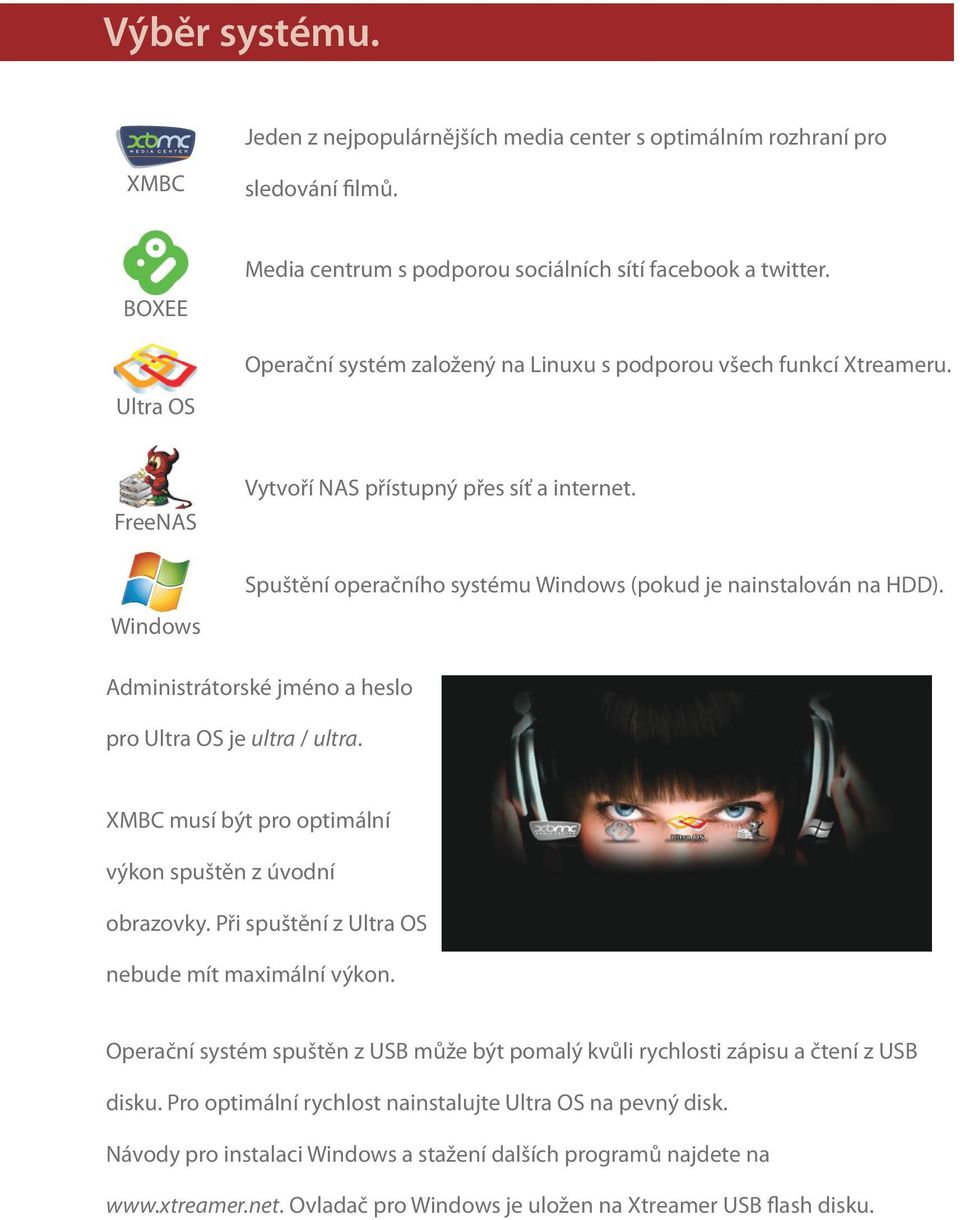

7 Výběr systému. Jeden z nejpopulárnějších media center s optimálním rozhraní pro XMBC sledování filmů. BOXEE Ultra OS Media centrum s podporou sociálních sítí facebook a twitter. Operační systém založený na Linuxu s podporou všech funkcí Xtreameru. FreeNAS Windows Vytvoří NAS přístupný přes síť a internet. Spuštění operačního systému Windows (pokud je nainstalován na HDD). Administrátorské jméno a heslo pro Ultra OS je ultra / ultra. XMBC musí být pro optimální výkon spuštěn z úvodní obrazovky. Při spuštění z Ultra OS nebude mít maximální výkon. Operační systém spuštěn z USB může být pomalý kvůli rychlosti zápisu a čtení z USB disku. Pro optimální rychlost nainstalujte Ultra OS na pevný disk. Návody pro instalaci Windows a stažení dalších programů najdete na Ovladač pro Windows je uložen na Xtreamer USB flash disku.

8 XMBC. Program pro přehrávání videí, hudby a fotografií. Použitý jazyk můžete změnit v System -> Appearance -> International -> Language. BOXEE. Media centrum s podporou sociálních sítí. Jazyk můžete změnit v Settings -> Look & Feel -> Language. Ultra OS. Operační systém založený na Linuxu s předinstalovaným Firefox, Chrome, Open Office, Skype, JDownloader a dalšími programy. Nastavení grafiky. Nastavení efektů pozadí. Nastavení audio výstupu - HDMI, S/PDIF, analog.

9 FreeNAS. Můžete využít FreeNAS pro vytvoření síťového datového úložiště z Xtreameru, který má malou spotřebu a je bezhlučný. Windows. Pokud máte na pevném disku nainstalován Windows můžete ho využít. Xtreamer Ultra podporuje 32bit a 64bit verze Windows 7, Vista, a také Windows XP, Dálkové ovládání je optimalizováno pro Windows Media Center. X-Aiwi. Ve Windows můžete hrát hry se zařízením s gyroskopem (Android, ios, ipod Touch). Aiwi licence je poskytnuta zdarma. Sériové číslo je na samolepce na přehrávači. Vytvořte si účet na Instalační soubor je na Xtreamer USB flash disku.

10 Specifikace. Paměť: Samsung 4GB DDR3 (SO-DIMM/204pin/DDR3-1333/PC ). Pevný disk: podpora 2.5 SATA 3.0 Gb/s HDD/SSD. Procesor: Intel Atom D525 (dual-core, 1.8GHz). Grafická karta: NVIDIA GT218-ION Graphics, NVIDIA 3DTV Play Capable. Chipset IO: NM10, NCT5577D. Video paměť: 512MB DDR3. Video výstup: HDMI 1.4a, DVI-I, VGA. SATA: esata 3.0 Gb/s. Gigabit LAN Ethernet: 10/100/1000 Mbps (RTL8111E). WiFi: Externí USB anténa n (Volitelně). USB: 6x USB 2.0. Audio: analog stereo high-definition audio (ALC892), 7.1 channel LPCM digital audio (HDMI), optical digital S/PDIF. Mini-PCI Express: SATA Mini2 PCIe. IR port: IRDA 1.0. DirectX : DirectX 10.1 Shader Model 4.1. Další vlastnosti: OpenCL compliant, OpenGL 3.2 compatible, NVIDIA PhysX ready, NVIDIA CUDA ready, NVIDIA PureVideo HD technology. HDCP: ano. Software: nview Multi-Display, Aiwi (pro Win 7), NVIDIA 3DTV Play trial (Win 7), Camtrax Windows Controller App. Volitelné příslušenství: USB WiFi n, USB BluRay Combo, USB LifeCam, USB HDD Docking Station, USB TV Tuner. Velikost: 5.35 cm x 21.3 cm x 14.2 cm. Napájení: DC IN 19V.

11 Podpora. Servisní středisko: Conquest Entertainment/ UMAX Czech Hloubětínská Praha Technická podpora: support@umax.cz * * Copyright 2011 UMAX Czech a.s.
