ELEKTRICKÉ OHŘÍVAČE VODY. ECO Modely

Transkript

1 ELEKTRICKÉ OHŘÍVAČE VODY ECO Modely 30/05/2012

2 ECO modely CB-ECO 30L až150l. Hranatý tvar Možnost horizontální instalace (nelze u CB-30ECO) Kvalitní smalt nádoby Elektronická anoda ( není pro CB-30ECO) NTCsonda regulace ohřevu Digitální nastavení (30 C 80 C) Pojistný ventil Super izolace z polyuretanové pěny (CFC a HCFC free) Funkce PROTI ZAMRZNUTÍ Funkce DOVOLENÁ Funkce ANTILEGIONELA FunkceECO Funkce PROTEK (pouze u CB-100ECO/CB-150ECO) Nastavení výkonu (P1 / P2 / AUTO) Présentation Groupe, 14 mai 2002, page 2

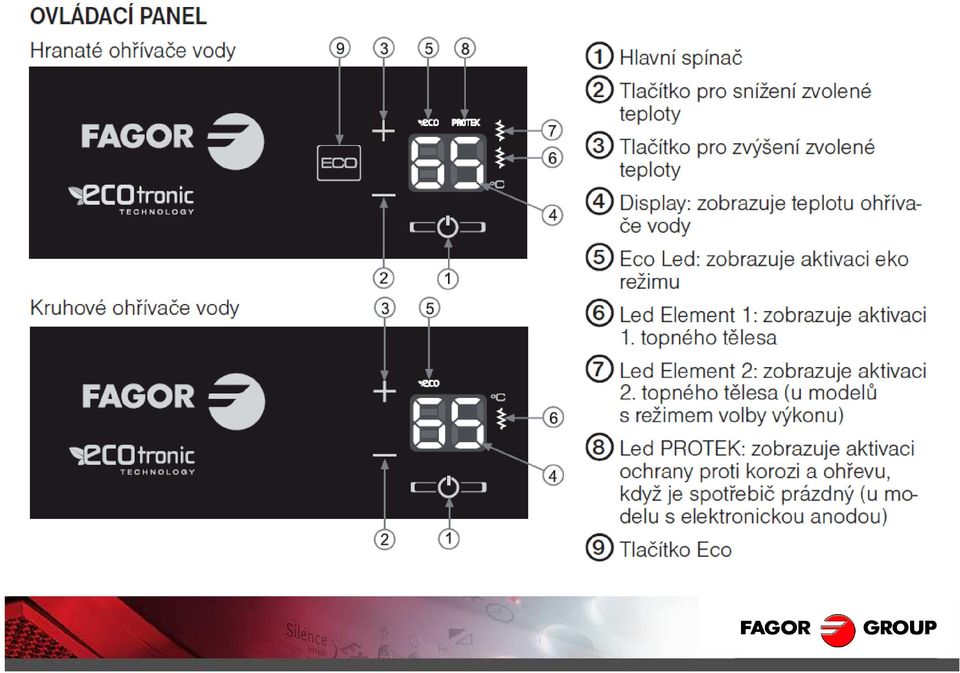

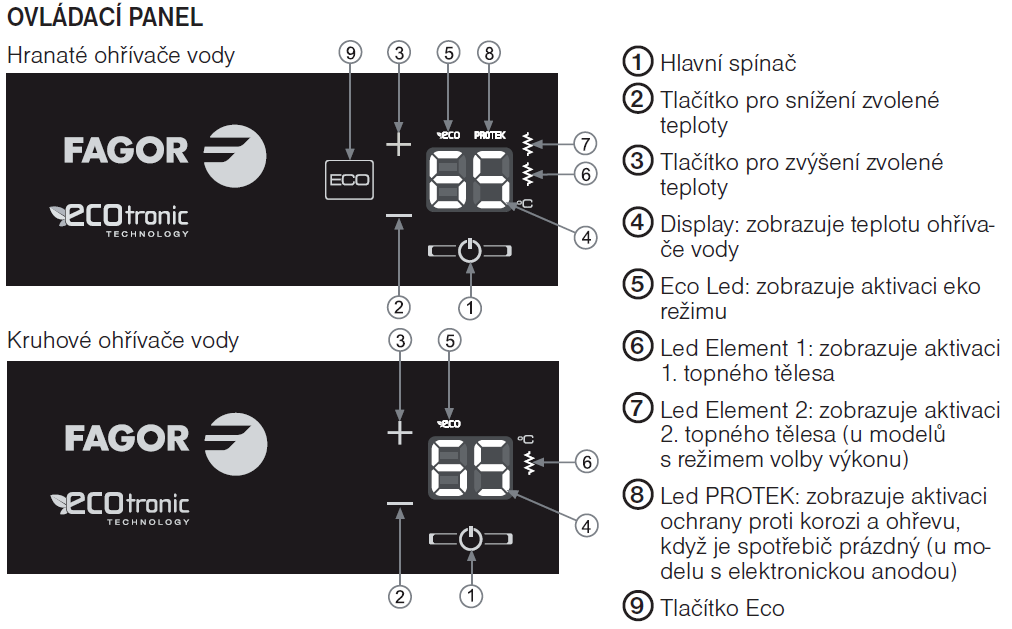

3 Présentation Groupe, 14 mai 2002, page 3

4 Elektronika 3 úrovně nastavení Présentation Groupe, 14 mai 2002, page 4

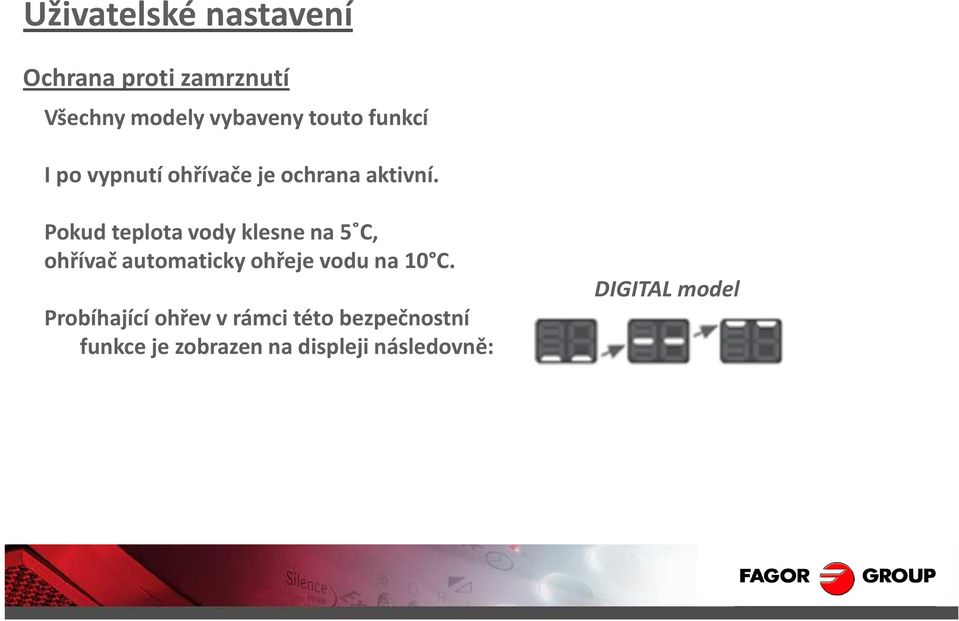

5 Ochrana proti zamrznutí Všechny modely vybaveny touto funkcí I po vypnutí ohřívače je ochrana aktivní. Pokud teplota vody klesne na 5 C, ohřívač automaticky ohřeje vodu na 10 C. Probíhající ohřev v rámci této bezpečnostní funkce je zobrazen na displeji následovně: DIGITAL model Présentation Groupe, 14 mai 2002, page 5

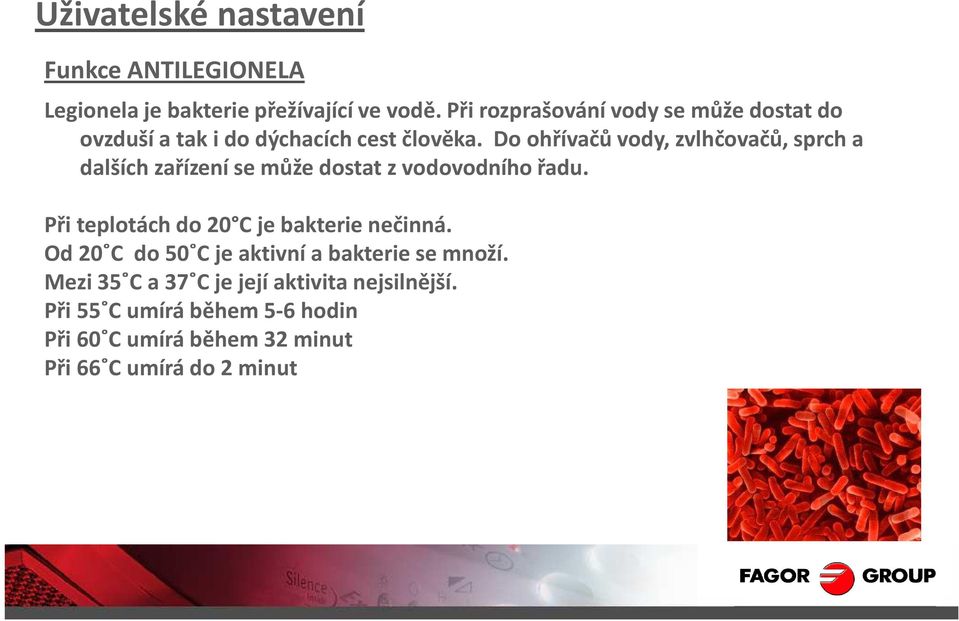

6 Funkce ANTILEGIONELA Legionelaje bakterie přežívající ve vodě. Při rozprašování vody se může dostat do ovzduší a tak i do dýchacích cest člověka. Do ohřívačů vody, zvlhčovačů, sprch a dalších zařízení se může dostat z vodovodního řadu. Při teplotách do 20 C je bakterie nečinná. Od20 C do50 C je aktivní a bakterie se množí. Mezi 35 C a 37 C je její aktivita nejsilnější. Při55 C umírá během 5-6 hodin Při60 C umírá během 32 minut Při66 C umírá do 2 minut Présentation Groupe, 14 mai 2002, page 6

7 Funkce ANTILEGIONELA Funkce proti Legionele je aktivní již nastavením z výroby. Pokud teplota vody v ohřívači nedosáhne 70 Cběhem 30 dnů, ohřev se sepne a zahřeje vodu na 70 C(nezávisle na požadovaném nastavení teploty). U digitálních modelů se na displeji střídavě po minutě zobrazuje AL a aktuální teplota vody v ohřívači.u modelů bez displeje není žádné zobrazení této probíhající funkce. Při prvním uvedení do provozu, pokud nemá teplota více jak45 C, se funkce také ihned spustí. Pokud teplota vody byla nad 45 C, začne odpočítávání 30 dní. Présentation Groupe, 14 mai 2002, page 7

8 Présentation Groupe, 14 mai 2002, page 8

9 Funkce ECO U všech modelů ECO funkce nastavuje ohřev úsporněji, podle zvyklostí uživatele. Pravidelně sleduje a zaznamenává odběr (zvyklosti uživatele) na týdenní bázi a přizpůsobuje ohřev těmto zvyklostem pro co nejvyšší úsporu. CB modely-> Stiskne se tlačítko ECO. (Uživatel nemůže nastavit teplotu) Úspora mezi ECO funkcí a běžným provozem činní cca 20% energie. Présentation Groupe, 14 mai 2002, page 9

10 Funkce PROTEK U modelů CB (kromě CB-30ECO) Nemají magnesiovou anodu. Mají titanové anody v přírubě. Anoda má dvě funkce: Měří a dodává potenciál nádoby (nabíjí) pro ochranu před korozí. Présentation Groupe, 14 mai 2002, page 10

11 Funkce PROTEK Funkce PROTEK měří napětí mezi anodou a přírubou po dobu 90 sekund. Napětí musí přesahovat 1.8V a pokud dojde k poklesu je dodáváno (nabíjení). Pokud dojde k výpadku elektřiny, není ochrana proti korozi funkční (CB modely) Pro zachování funkce ochrany i při výpadku elektřiny je třeba dodat baterii, která se dodává jako zvláštní příslušenství. Tensión mínima de protección en función de la temperatura del agua Tagua (temperatura media del agua) Vmin (tensión mínima entre el ánodo y tierra - Durante 1 min 30 sg debe existir una bajada y estar por encima de 1,8Vdc) Tagua<50ºC 1,90v 50ºC<Tagua<70ºC 1,85v Tagua>70ºC 1,80v Présentation Groupe, 14 mai 2002, page 11

12 Funkce HOLIDAY U všech modelů. Pro případ delší nepřítomnosti v domácnosti, bez potřeby ohřívání vody. Uživatel pouze vypne přístroj tlačítkem, kabel musí zůstat připojen do sítě. Ohřev, displej i kontrolky budou vypnuté. Systém ochrany proti korozi, zamrznutí a legionele budou i nadále funkční. Présentation Groupe, 14 mai 2002, page 12

13 Présentation Groupe, 14 mai 2002, page 13

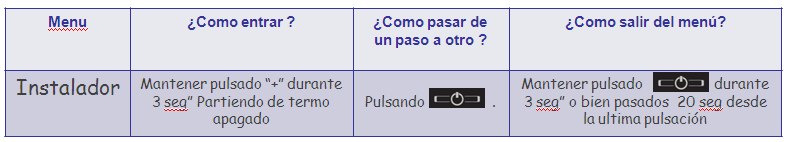

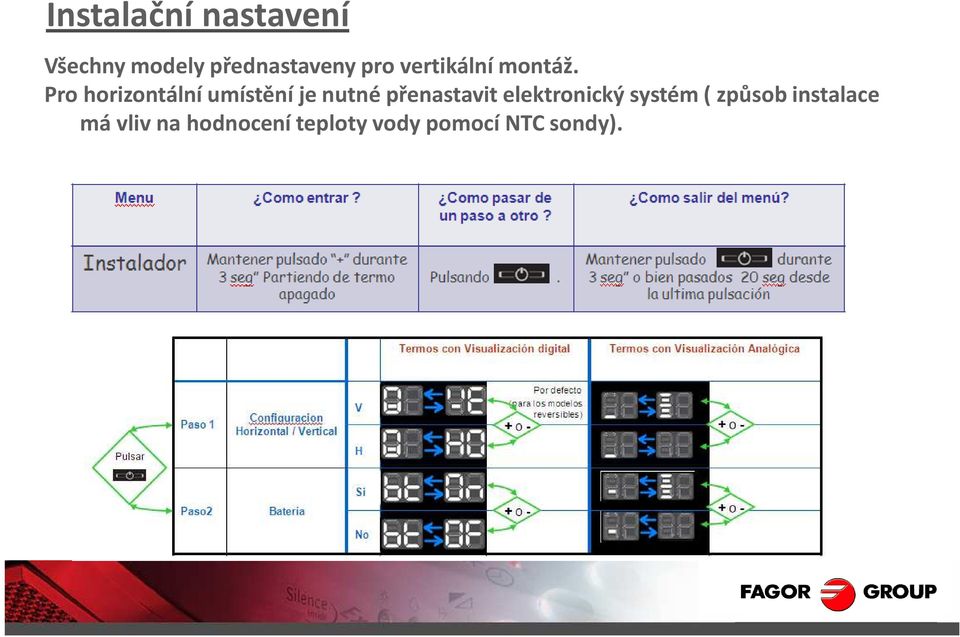

14 Instalační nastavení Všechny modely přednastaveny pro vertikální montáž. Pro horizontální umístění je nutné přenastavit elektronický systém ( způsob instalace má vliv na hodnocení teploty vody pomocí NTC sondy). Présentation Groupe, 14 mai 2002, page 14

15 Elektrické schéma Présentation Groupe, 14 mai 2002, page 15
