1 LED osvětlovací systémy pro nábytek a bytová zařízení Osvětlovací systémy pro bytová zařízení

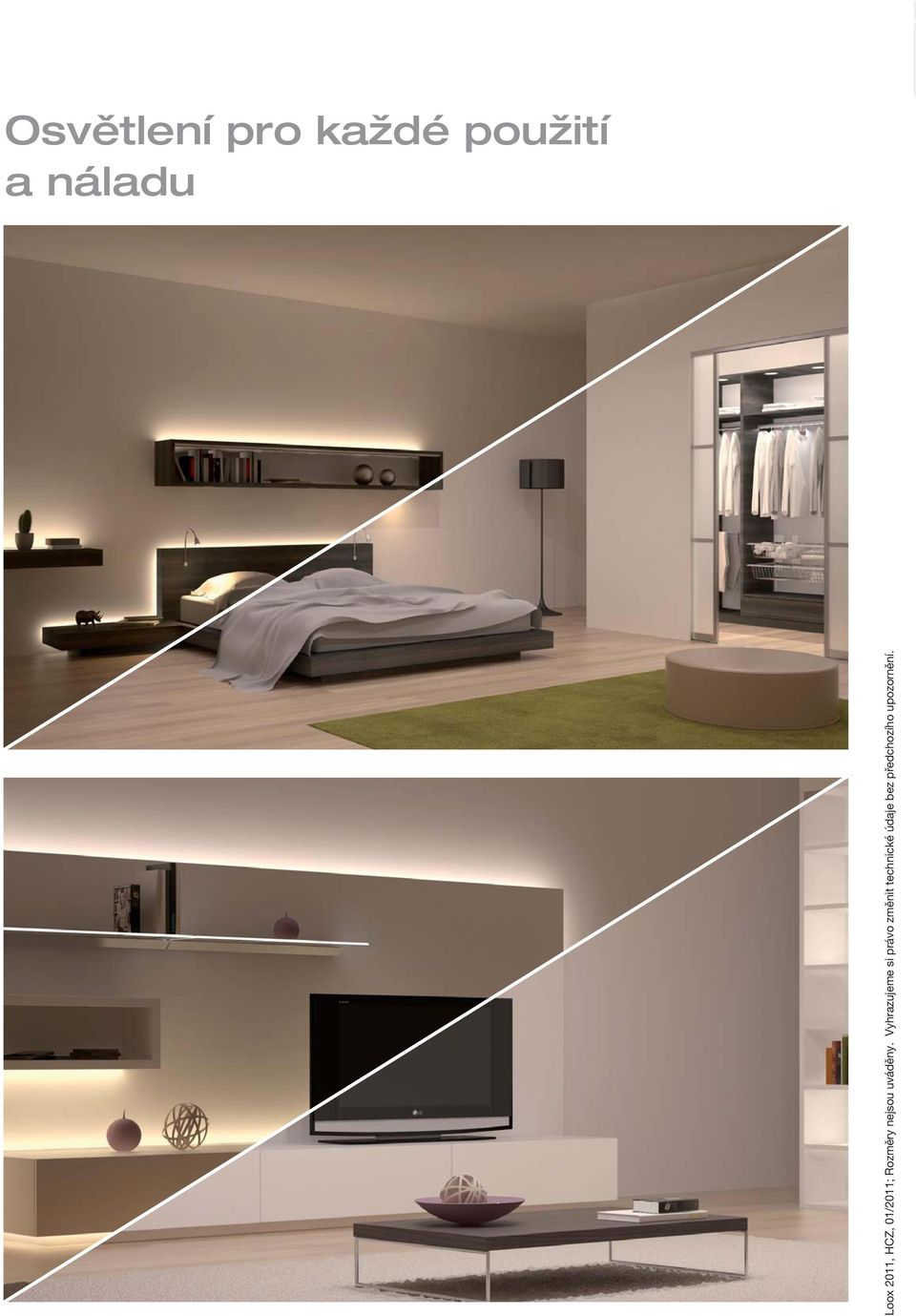

2 Osvětlení pro každé použití a náladu

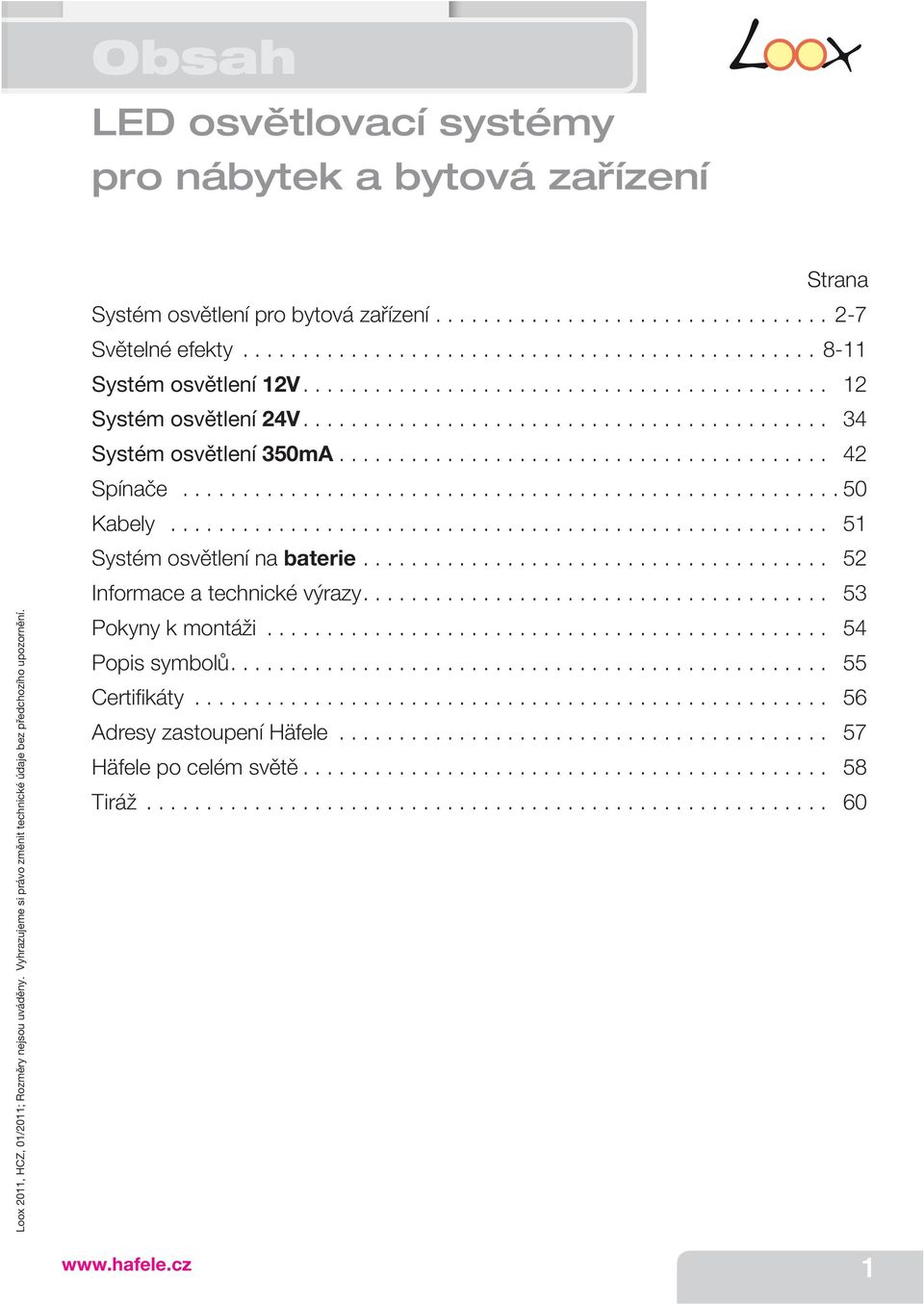

3 Obsah LED osvětlovací systémy pro nábytek a bytová zařízení Strana Systém osvětlení pro bytová zařízení Světelné efekty Systém osvětlení 12V Systém osvětlení 24V Systém osvětlení 350mA Spínače Kabely Systém osvětlení na baterie Informace a technické výrazy Pokyny k montáži Popis symbolů Certifi káty Adresy zastoupení Häfele Häfele po celém světě Tiráž

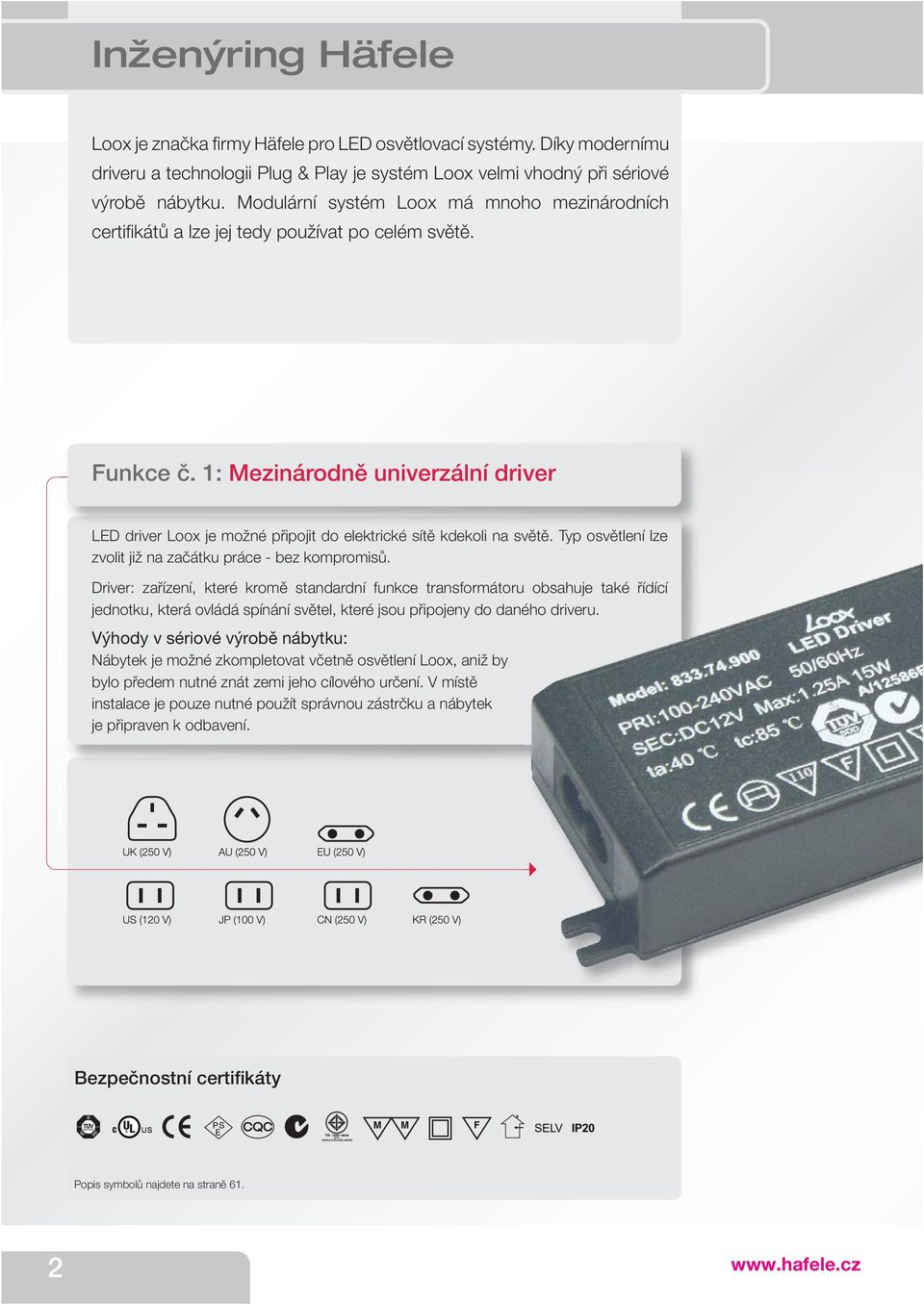

4 Inženýring Häfele Loox je značka fi rmy Häfele pro LED osvětlovací systémy. Díky modernímu driveru a technologii Plug & Play je systém Loox velmi vhodný při sériové výrobě nábytku. Modulární systém Loox má mnoho mezinárodních certifi kátů a lze jej tedy používat po celém světě. Funkce č. 1: Mezinárodně univerzální driver LED driver Loox je možné připojit do elektrické sítě kdekoli na světě. Typ osvětlení lze zvolit již na začátku práce - bez kompromisů. Driver: zařízení, které kromě standardní funkce transformátoru obsahuje také řídící jednotku, která ovládá spínání světel, které jsou připojeny do daného driveru. Výhody v sériové výrobě nábytku: Nábytek je možné zkompletovat včetně osvětlení Loox, aniž by bylo předem nutné znát zemi jeho cílového určení. V místě instalace je pouze nutné použít správnou zástrčku a nábytek je připraven k odbavení. Bezpečnostní certifikáty Popis symbolů najdete na straně

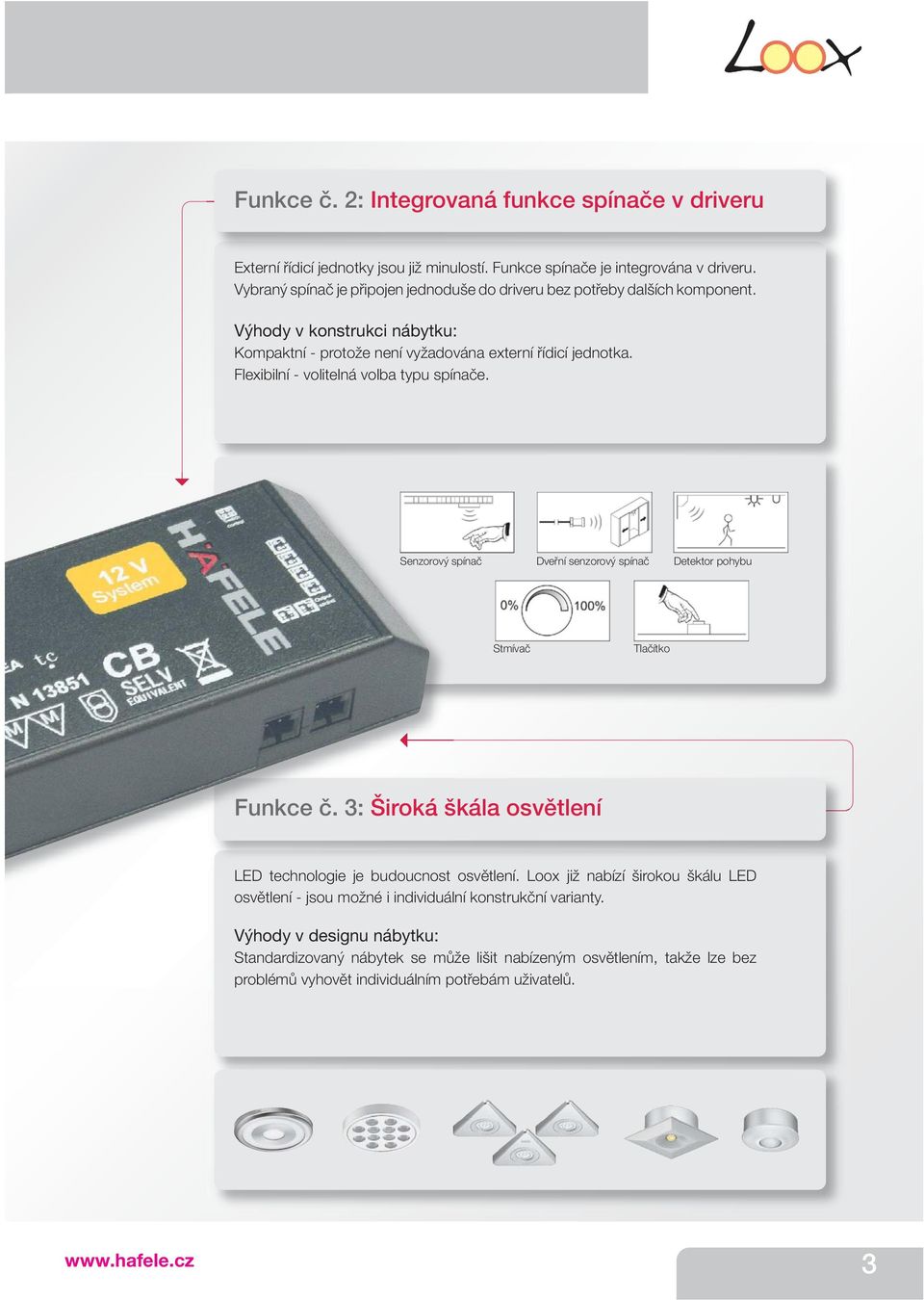

5 Funkce č. 2: Integrovaná funkce spínače v driveru Externí řídicí jednotky jsou již minulostí. Funkce spínače je integrována v driveru. Vybraný spínač je připojen jednoduše do driveru bez potřeby dalších komponent. Výhody v konstrukci nábytku: Kompaktní - protože není vyžadována externí řídicí jednotka. Flexibilní - volitelná volba typu spínače. Senzorový spínač Dveřní senzorový spínač Detektor pohybu Stmívač Tlačítko Funkce č. 3: Široká škála osvětlení LED technologie je budoucnost osvětlení. Loox již nabízí širokou škálu LED osvětlení - jsou možné i individuální konstrukční varianty. Výhody v designu nábytku: Standardizovaný nábytek se může lišit nabízeným osvětlením, takže lze bez problémů vyhovět individuálním potřebám uživatelů. 3

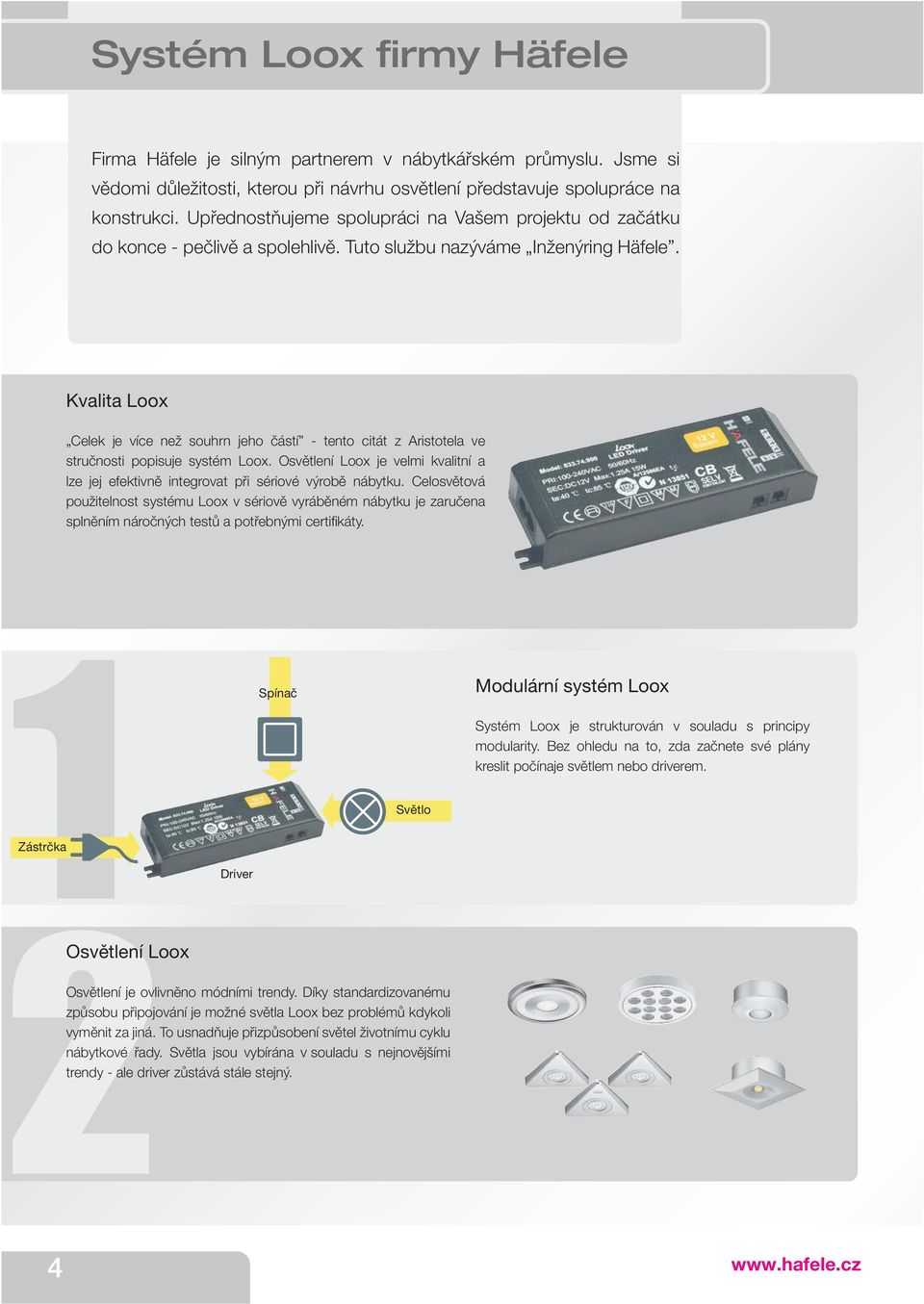

6 Systém Loox firmy Häfele Firma Häfele je silným partnerem v nábytkářském průmyslu. Jsme si vědomi důležitosti, kterou při návrhu osvětlení představuje spolupráce na konstrukci. Upřednostňujeme spolupráci na Vašem projektu od začátku do konce - pečlivě a spolehlivě. Tuto službu nazýváme Inženýring Häfele. Kvalita Loox Celek je více než souhrn jeho částí - tento citát z Aristotela ve stručnosti popisuje systém Loox. Osvětlení Loox je velmi kvalitní a lze jej efektivně integrovat při sériové výrobě nábytku. Celosvětová použitelnost systému Loox v sériově vyráběném nábytku je zaručena splněním náročných testů a potřebnými certifi káty. 1Zástrčka Spínač Světlo Modulární systém Loox Systém Loox je strukturován v souladu s principy modularity. Bez ohledu na to, zda začnete své plány kreslit počínaje světlem nebo driverem. Driver 2Osvětlení Loox Osvětlení je ovlivněno módními trendy. Díky standardizovanému způsobu připojování je možné světla Loox bez problémů kdykoli vyměnit za jiná. To usnadňuje přizpůsobení světel životnímu cyklu nábytkové řady. Světla jsou vybírána v souladu s nejnovějšími trendy - ale driver zůstává stále stejný. 4

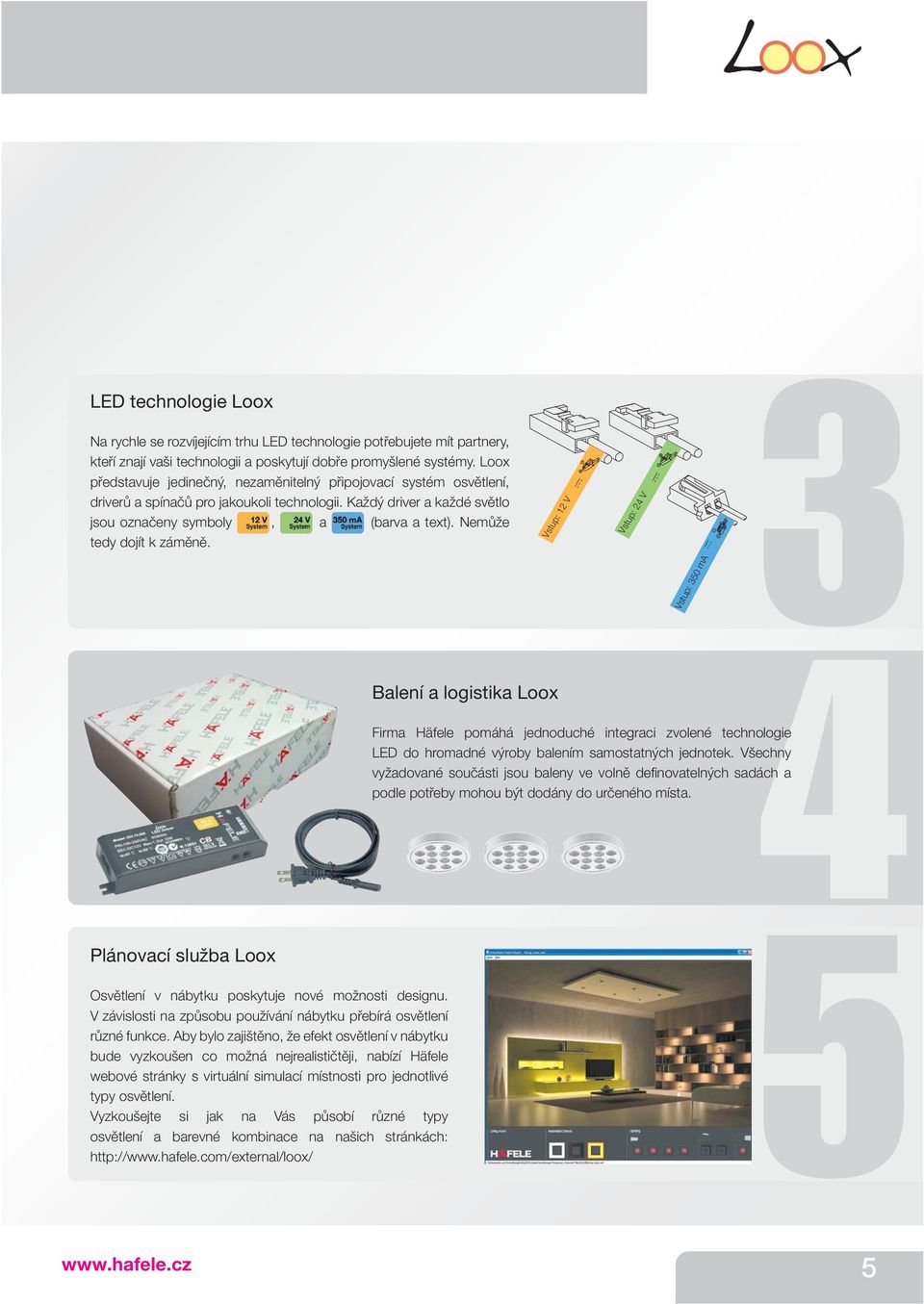

7 LED technologie Loox Na rychle se rozvíjejícím trhu LED technologie potřebujete mít partnery, kteří znají vaši technologii a poskytují dobře promyšlené systémy. Loox představuje jedinečný, nezaměnitelný připojovací systém osvětlení, driverů a spínačů pro jakoukoli technologii. Každý driver a každé světlo jsou označeny symboly, a (barva a text). Nemůže tedy dojít k záměně. Vstup: 12 V Vstup: 24 V Vstup: 350 ma 3 4 Firma Häfele pomáhá jednoduché integraci zvolené technologie LED do hromadné výroby balením samostatných jednotek. Všechny vyžadované součásti jsou baleny ve volně defi novatelných sadách a podle potřeby mohou být dodány do určeného místa. a logistika Loox Plánovací služba Loox Osvětlení v nábytku poskytuje nové možnosti designu. V závislosti na způsobu používání nábytku přebírá osvětlení různé funkce. Aby bylo zajištěno, že efekt osvětlení v nábytku bude vyzkoušen co možná nejrealističtěji, nabízí Häfele webové stránky s virtuální simulací místnosti pro jednotlivé typy osvětlení. Vyzkoušejte si jak na Vás působí různé typy osvětlení a barevné kombinace na našich stránkách:

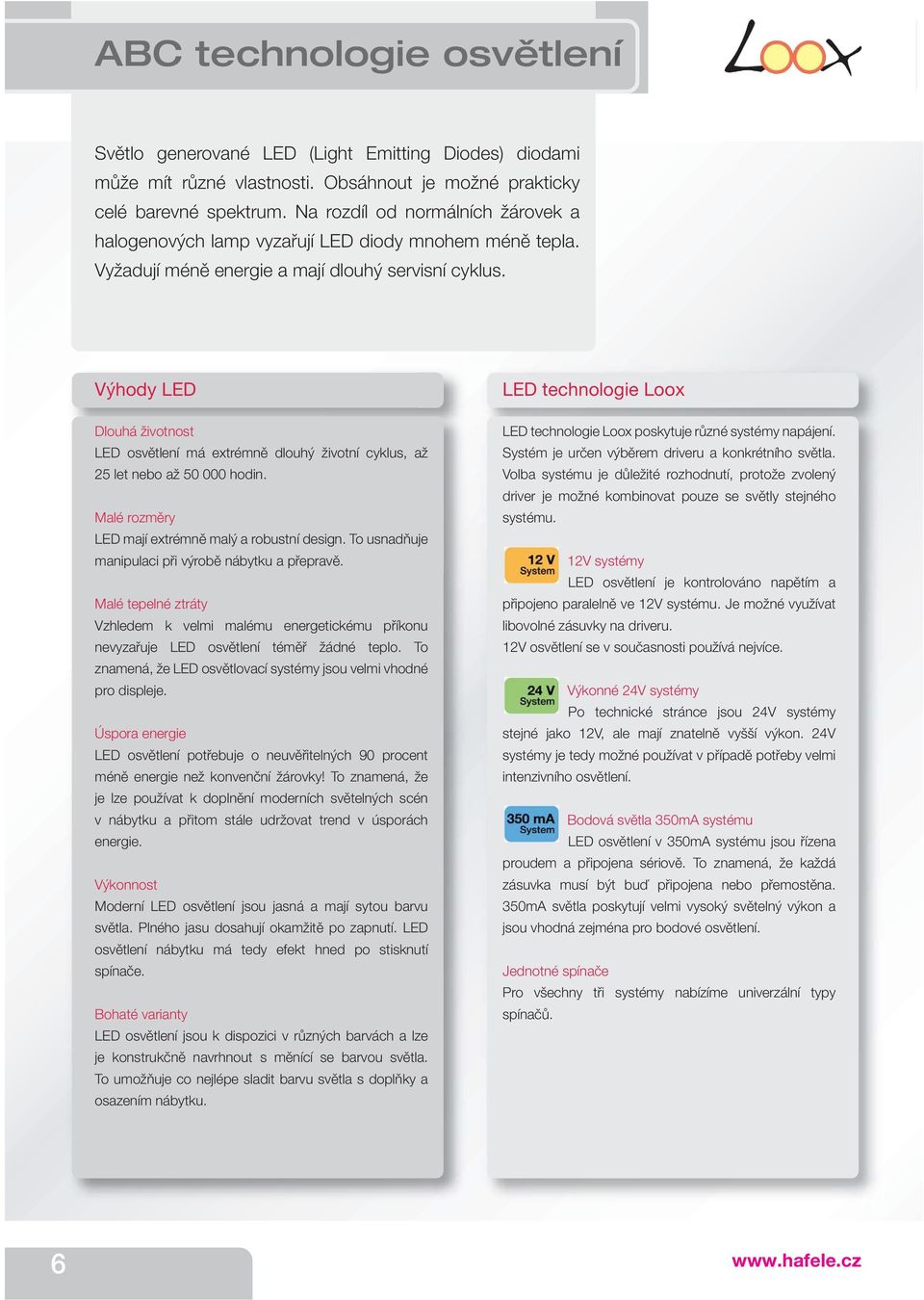

8 ABC technologie osvětlení Světlo generované LED (Light Emitting Diodes) diodami může mít různé vlastnosti. Obsáhnout je možné prakticky celé barevné spektrum. Na rozdíl od normálních žárovek a halogenových lamp vyzařují LED diody mnohem méně tepla. Vyžadují méně energie a mají dlouhý servisní cyklus. Výhody LED Dlouhá životnost LED osvětlení má extrémně dlouhý životní cyklus, až 25 let nebo až hodin. Malé rozměry LED mají extrémně malý a robustní design. To usnadňuje manipulaci při výrobě nábytku a přepravě. Malé tepelné ztráty Vzhledem k velmi malému energetickému příkonu nevyzařuje LED osvětlení téměř žádné teplo. To znamená, že LED osvětlovací systémy jsou velmi vhodné pro displeje. Úspora energie LED osvětlení potřebuje o neuvěřitelných 90 procent méně energie než konvenční žárovky! To znamená, že je lze používat k doplnění moderních světelných scén v nábytku a přitom stále udržovat trend v úsporách energie. Výkonnost Moderní LED osvětlení jsou jasná a mají sytou barvu světla. Plného jasu dosahují okamžitě po zapnutí. LED osvětlení nábytku má tedy efekt hned po stisknutí spínače. Bohaté varianty LED osvětlení jsou k dispozici v různých barvách a lze je konstrukčně navrhnout s měnící se barvou světla. To umožňuje co nejlépe sladit barvu světla s doplňky a osazením nábytku. LED technologie Loox LED technologie Loox poskytuje různé systémy napájení. Systém je určen výběrem driveru a konkrétního světla. Volba systému je důležité rozhodnutí, protože zvolený driver je možné kombinovat pouze se světly stejného systému. 12V systémy LED osvětlení je kontrolováno napětím a připojeno paralelně ve 12V systému. Je možné využívat libovolné zásuvky na driveru. 12V osvětlení se v současnosti používá nejvíce. Výkonné 24V systémy Po technické stránce jsou 24V systémy stejné jako 12V, ale mají znatelně vyšší výkon. 24V systémy je tedy možné používat v případě potřeby velmi intenzivního osvětlení. Bodová světla 350mA systému LED osvětlení v 350mA systému jsou řízena proudem a připojena sériově. To znamená, že každá zásuvka musí být buď připojena nebo přemostěna. 350mA světla poskytují velmi vysoký světelný výkon a jsou vhodná zejména pro bodové osvětlení. Jednotné spínače Pro všechny tři systémy nabízíme univerzální typy spínačů. 6

9 Větší požitek z osvětleného nábytku Osvětlení nábytku vytváří náladu, zlepšuje atmosféru a kvalitu života doma nebo v kanceláři. Moderní osvětlení Loox je velmi vhodné pro zjednodušení a zlepšení zdůrazňovacího osvětlení, navádění, bezpečnost a komfort. Světlo v zásuvkách pro zlepšení přístupnosti. Osvětlené zásuvky dodávají komfort každému kusu nábytku; je to perfektní řešení pro doplnění okolního světla. Lepší osvětlení pracovní plochy vede k lepším výsledkům. Doplňkové zdroje světla by měly být používány zejména na místech, která vyžadují větší pozornost. Podsvícení pro zlepšení atmosféry. Při odpočinku nebo večírku jsou zdroje nepřímého světla zdrojem neobyčejné atmosféry. 7

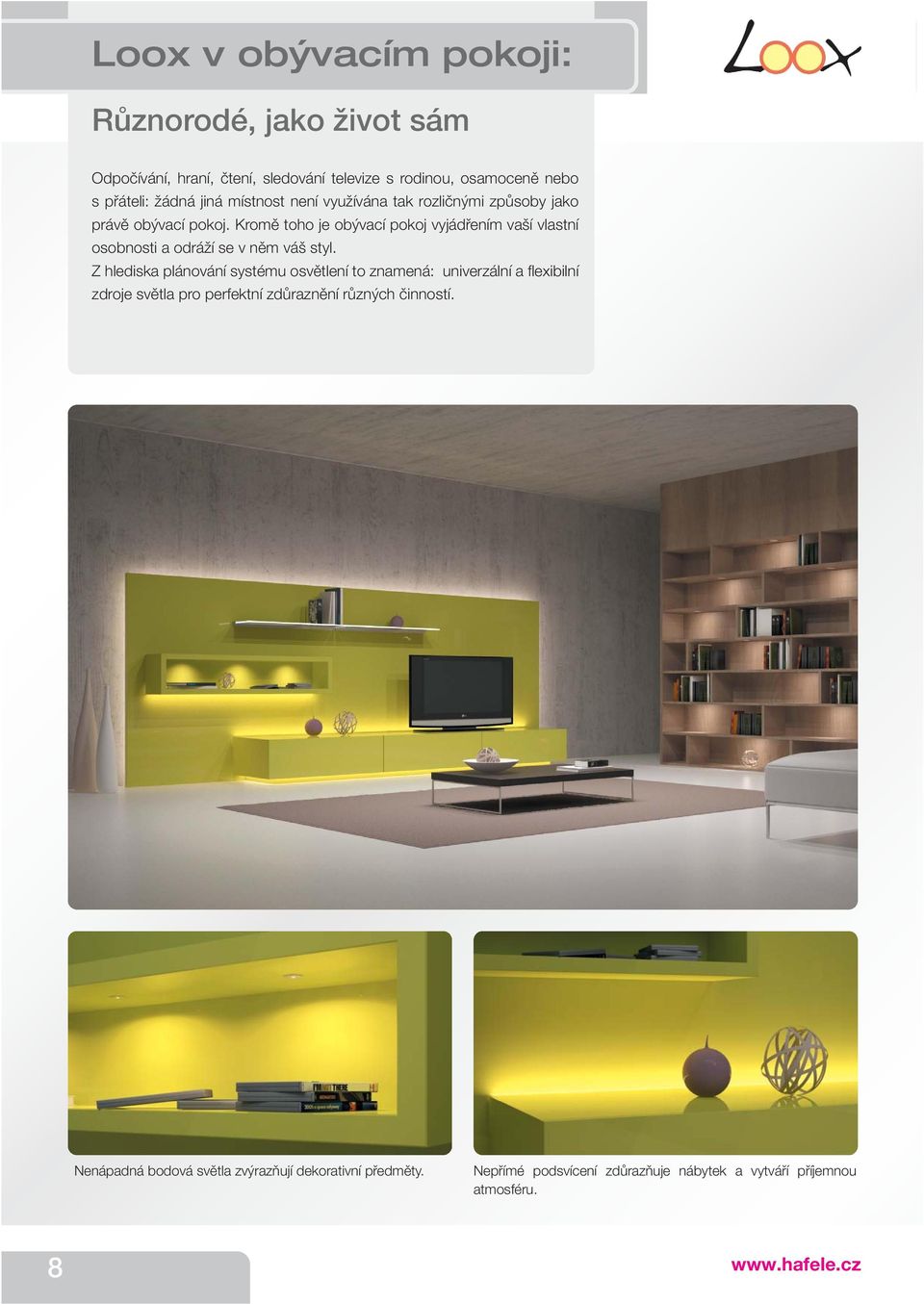

10 Loox v obývacím pokoji: Různorodé, jako život sám Odpočívání, hraní, čtení, sledování televize s rodinou, osamoceně nebo s přáteli: žádná jiná místnost není využívána tak rozličnými způsoby jako právě obývací pokoj. Kromě toho je obývací pokoj vyjádřením vaší vlastní osobnosti a odráží se v něm váš styl. Z hlediska plánování systému osvětlení to znamená: univerzální a fl exibilní zdroje světla pro perfektní zdůraznění různých činností. Nenápadná bodová světla zvýrazňují dekorativní předměty. Nepřímé podsvícení zdůrazňuje nábytek a vytváří příjemnou atmosféru. 8

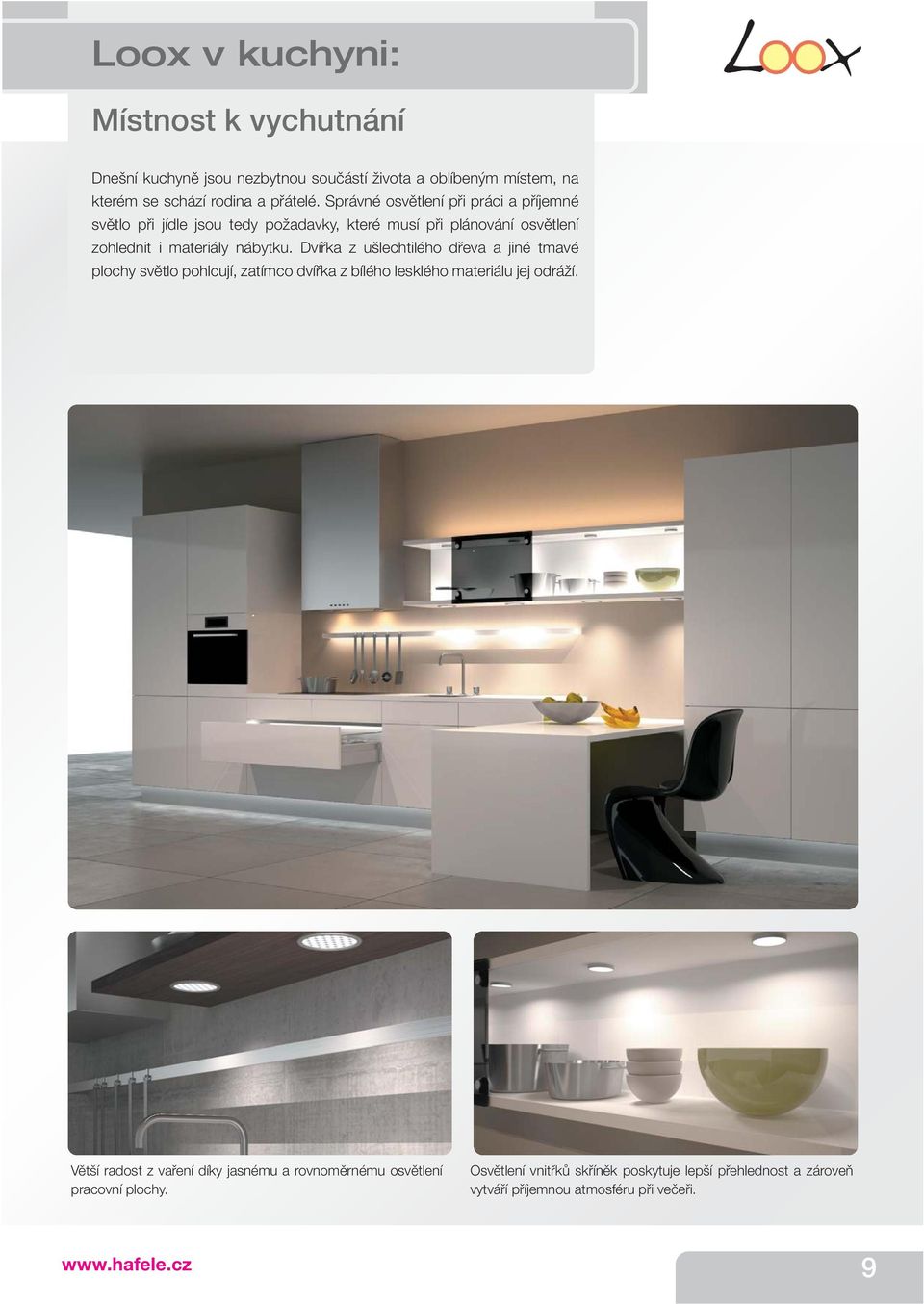

11 Loox v kuchyni: Místnost k vychutnání Dnešní kuchyně jsou nezbytnou součástí života a oblíbeným místem, na kterém se schází rodina a přátelé. Správné osvětlení při práci a příjemné světlo při jídle jsou tedy požadavky, které musí při plánování osvětlení zohlednit i materiály nábytku. Dvířka z ušlechtilého dřeva a jiné tmavé plochy světlo pohlcují, zatímco dvířka z bílého lesklého materiálu jej odráží. Větší radost z vaření díky jasnému a rovnoměrnému osvětlení pracovní plochy. Osvětlení vnitřků skříněk poskytuje lepší přehlednost a zároveň vytváří příjemnou atmosféru při večeři. 9

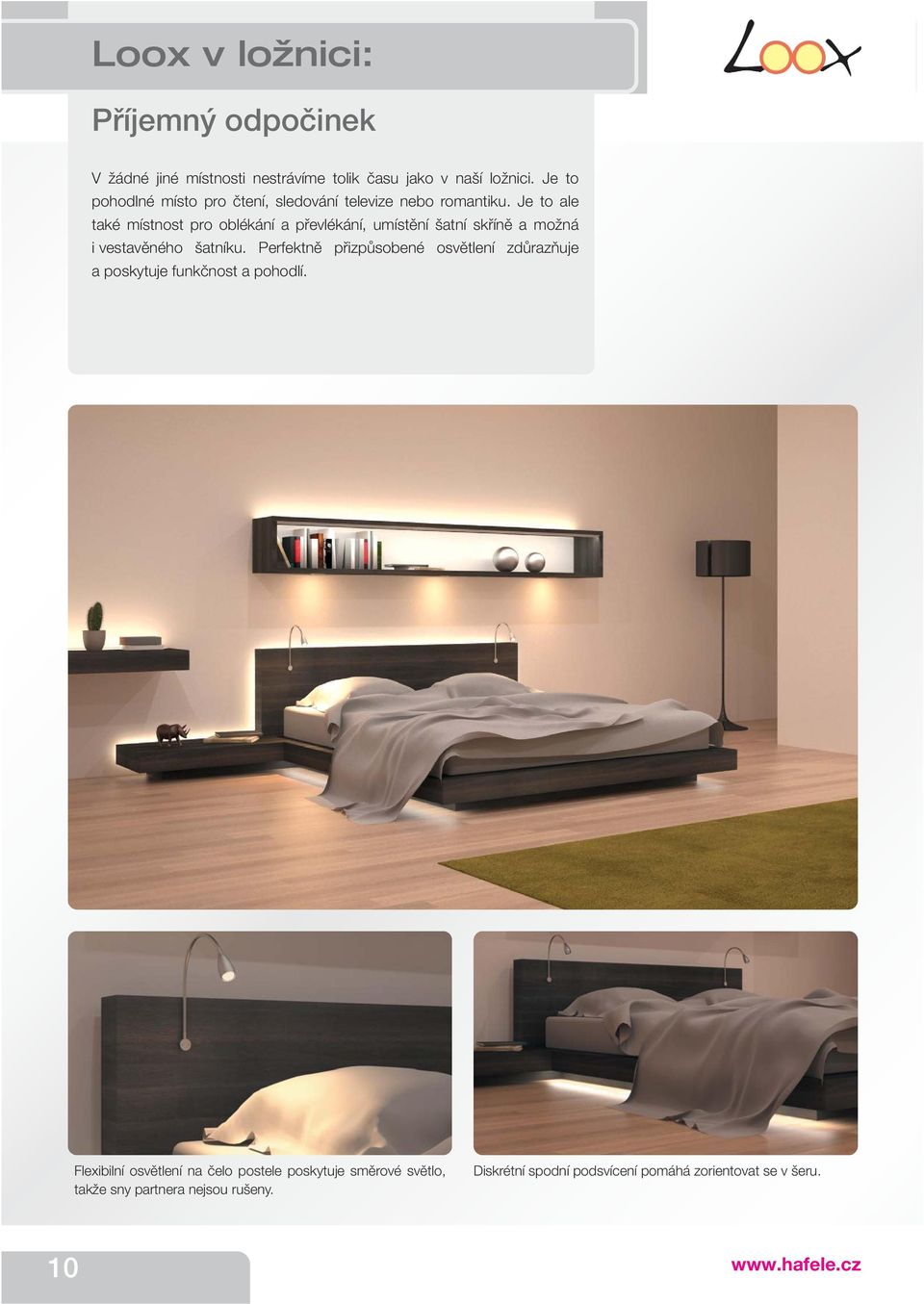

12 Loox v ložnici: Příjemný odpočinek V žádné jiné místnosti nestrávíme tolik času jako v naší ložnici. Je to pohodlné místo pro čtení, sledování televize nebo romantiku. Je to ale také místnost pro oblékání a převlékání, umístění šatní skříně a možná i vestavěného šatníku. Perfektně přizpůsobené osvětlení zdůrazňuje a poskytuje funkčnost a pohodlí. Flexibilní osvětlení na čelo postele poskytuje směrové světlo, takže sny partnera nejsou rušeny. Diskrétní spodní podsvícení pomáhá zorientovat se v šeru. 10

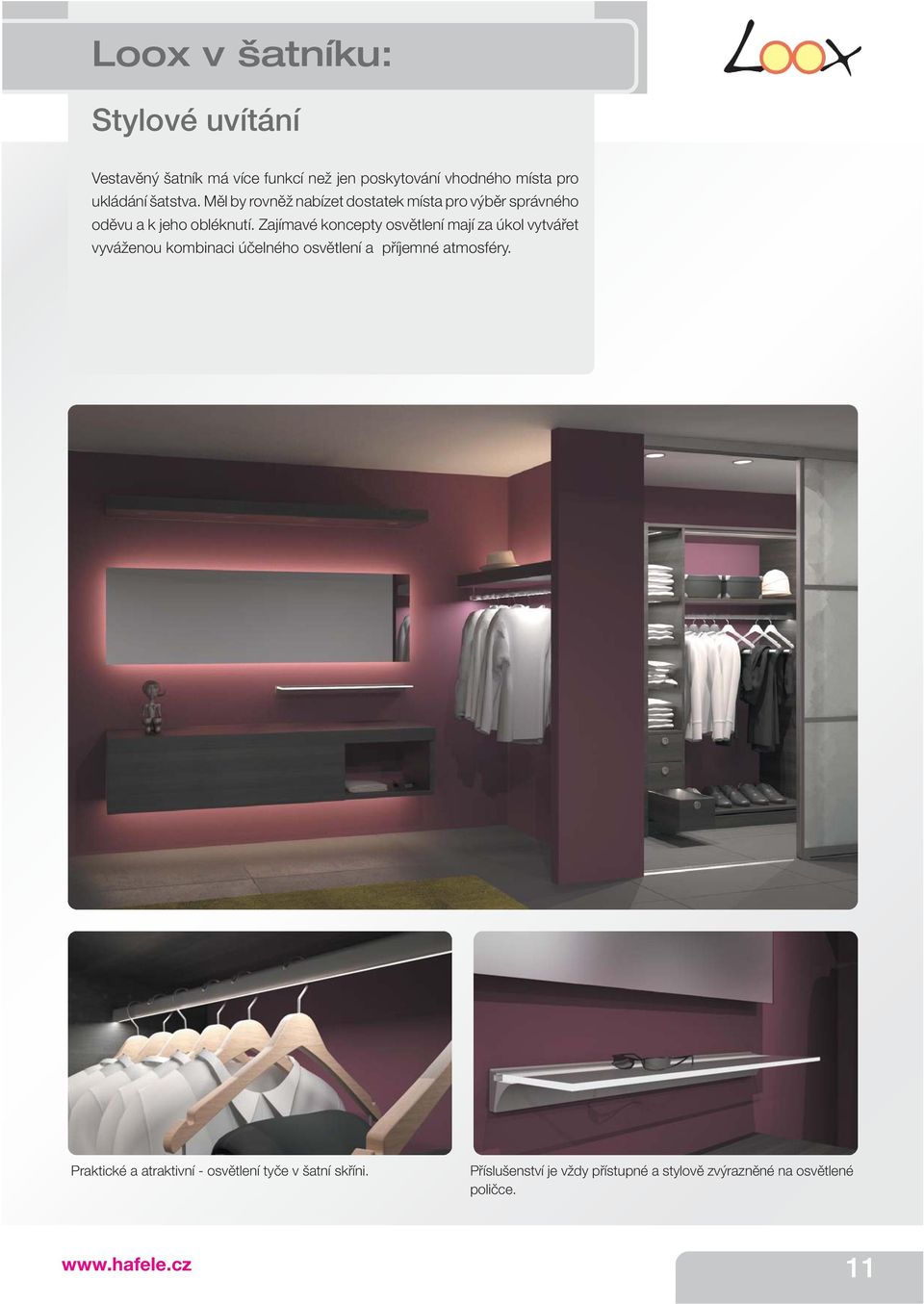

13 Loox v šatníku: Stylové uvítání Vestavěný šatník má více funkcí než jen poskytování vhodného místa pro ukládání šatstva. Měl by rovněž nabízet dostatek místa pro výběr správného oděvu a k jeho obléknutí. Zajímavé koncepty osvětlení mají za úkol vytvářet vyváženou kombinaci účelného osvětlení a příjemné atmosféry. Praktické a atraktivní - osvětlení tyče v šatní skříni. Příslušenství je vždy přístupné a stylově zvýrazněné na osvětlené poličce. 11

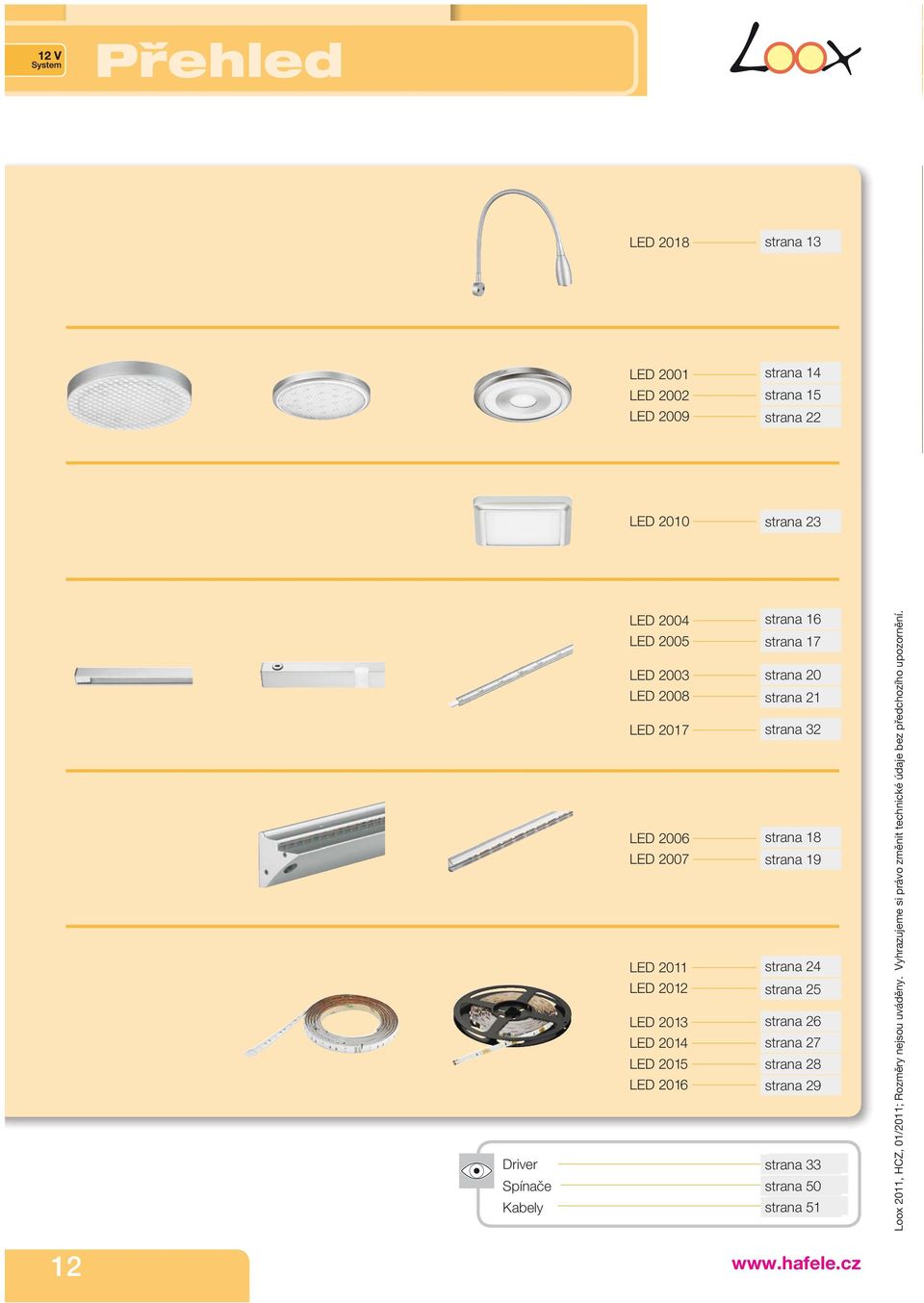

14 Přehled LED 2018 strana 13 LED 2001 strana 14 LED 2002 strana 15 LED 2009 strana 22 LED 2010 strana 23 Driver Spínače Kabely LED 2004 LED 2005 LED 2003 LED 2008 LED 2017 LED 2006 LED 2007 LED 2011 LED 2012 LED 2013 LED 2014 LED 2015 LED 2016 strana 16 strana 17 strana 20 strana 21 strana 32 strana 18 strana 19 strana 24 strana 25 strana 26 strana 27 strana 28 strana 29 strana 33 strana 50 strana

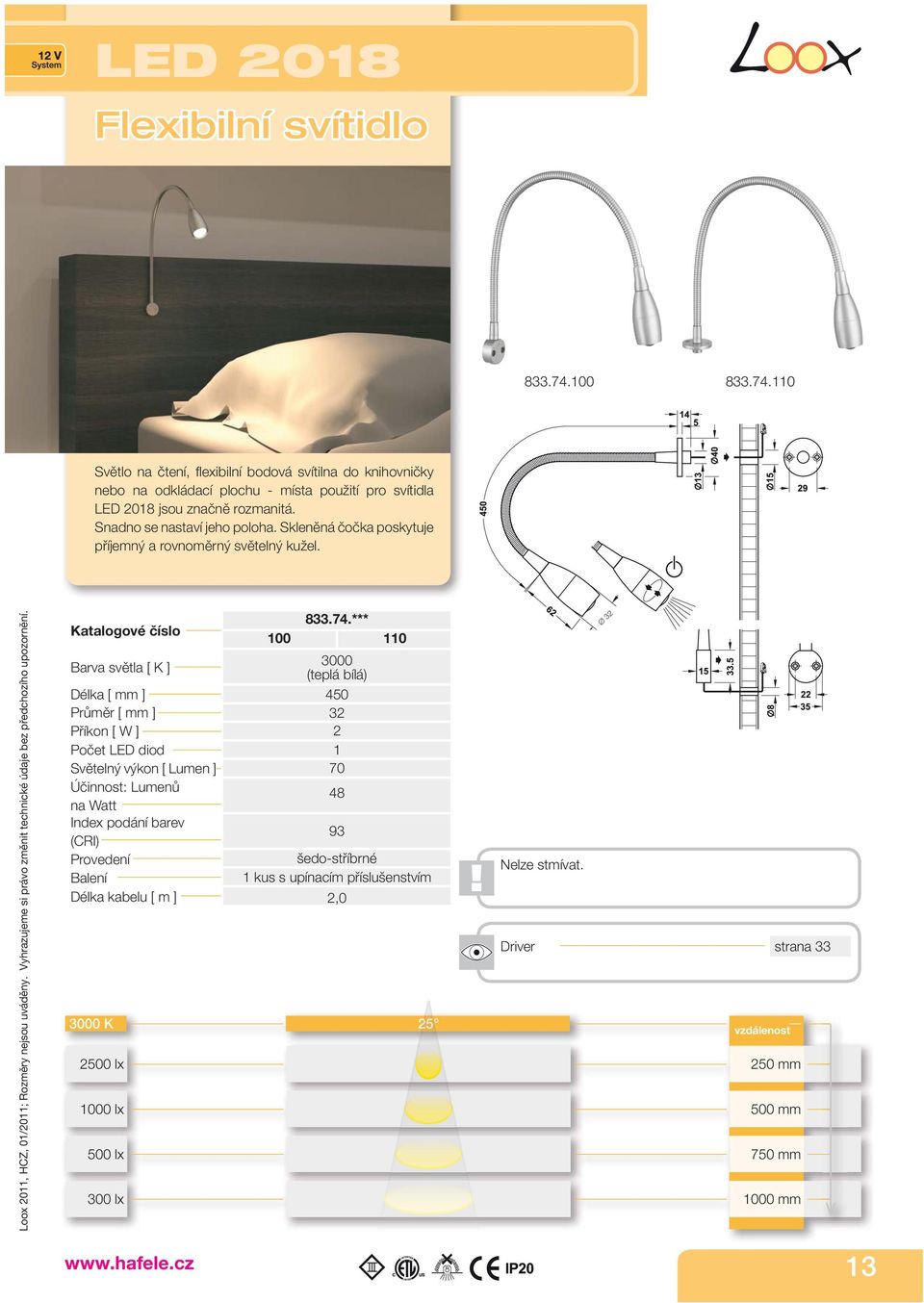

15 LED 2018 Flexibilní svítidlo Světlo na čtení, fl exibilní bodová svítilna do knihovničky nebo na odkládací plochu - místa použití pro svítidla LED 2018 jsou značně rozmanitá. Snadno se nastaví jeho poloha. Skleněná čočka poskytuje příjemný a rovnoměrný světelný kužel. 32 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** 3000 (teplá bílá) K šedo-stříbrné 1 kus s upínacím příslušenstvím 2, lx 250 mm 1000 lx 500 mm 500 lx 750 mm 300 lx 1000 mm! Nelze stmívat. 32 Driver strana 33 vzdálenost 13

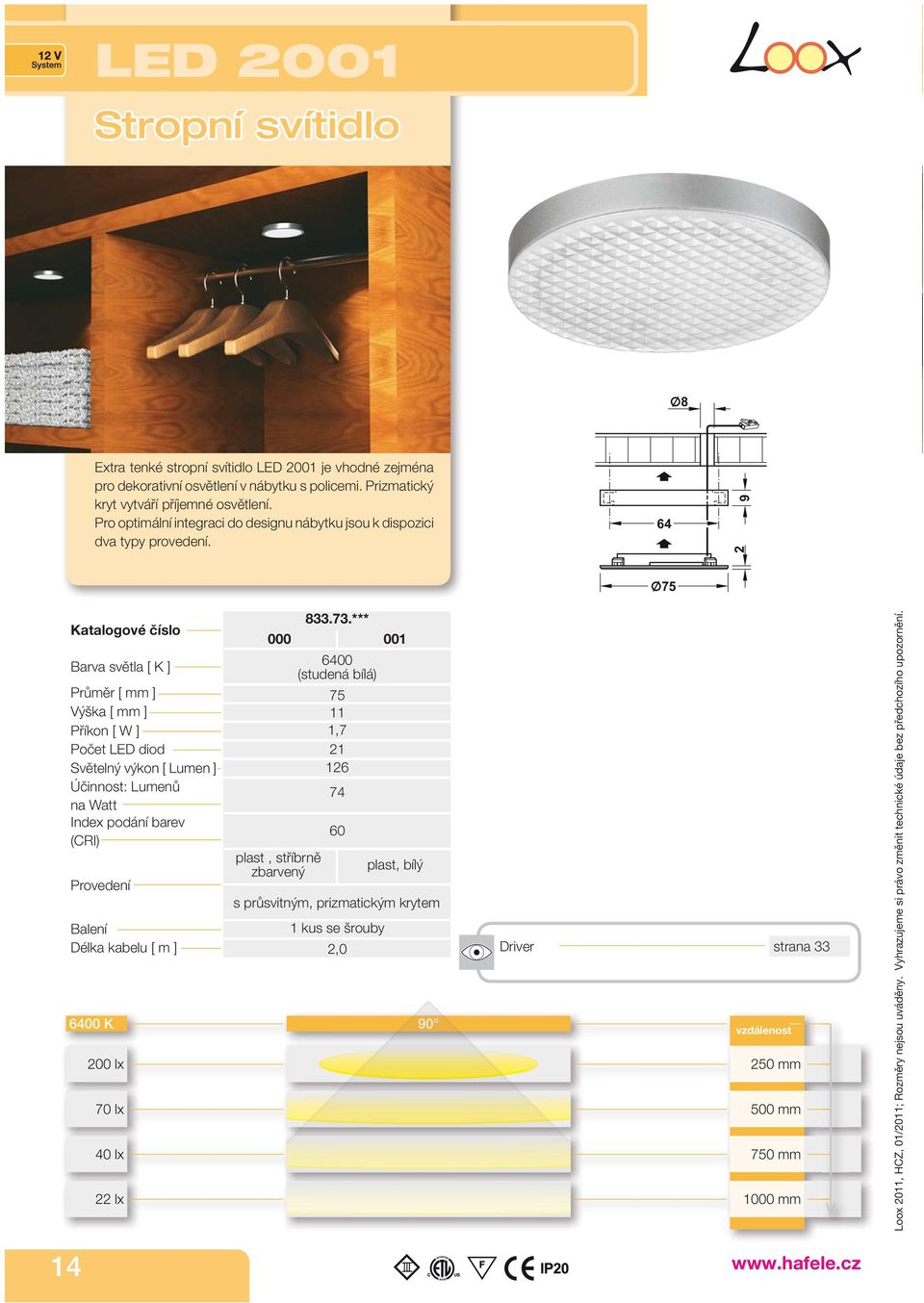

16 LED 2001 Stropní svítidlo q8 q8 Extra tenké stropní svítidlo LED 2001 je vhodné zejména pro dekorativní osvětlení v nábytku s policemi. Prizmatický kryt vytváří příjemné osvětlení. Pro optimální integraci do designu nábytku jsou k dispozici dva typy provedení q q75 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (studená bílá) plast, stříbrně zbarvený , K plast, bílý s průsvitným, prizmatickým krytem 1 kus se šrouby 2,0 Driver strana 33 vzdálenost 200 lx 250 mm 70 lx 500 mm 40 lx 750 mm 22 lx 1000 mm 14

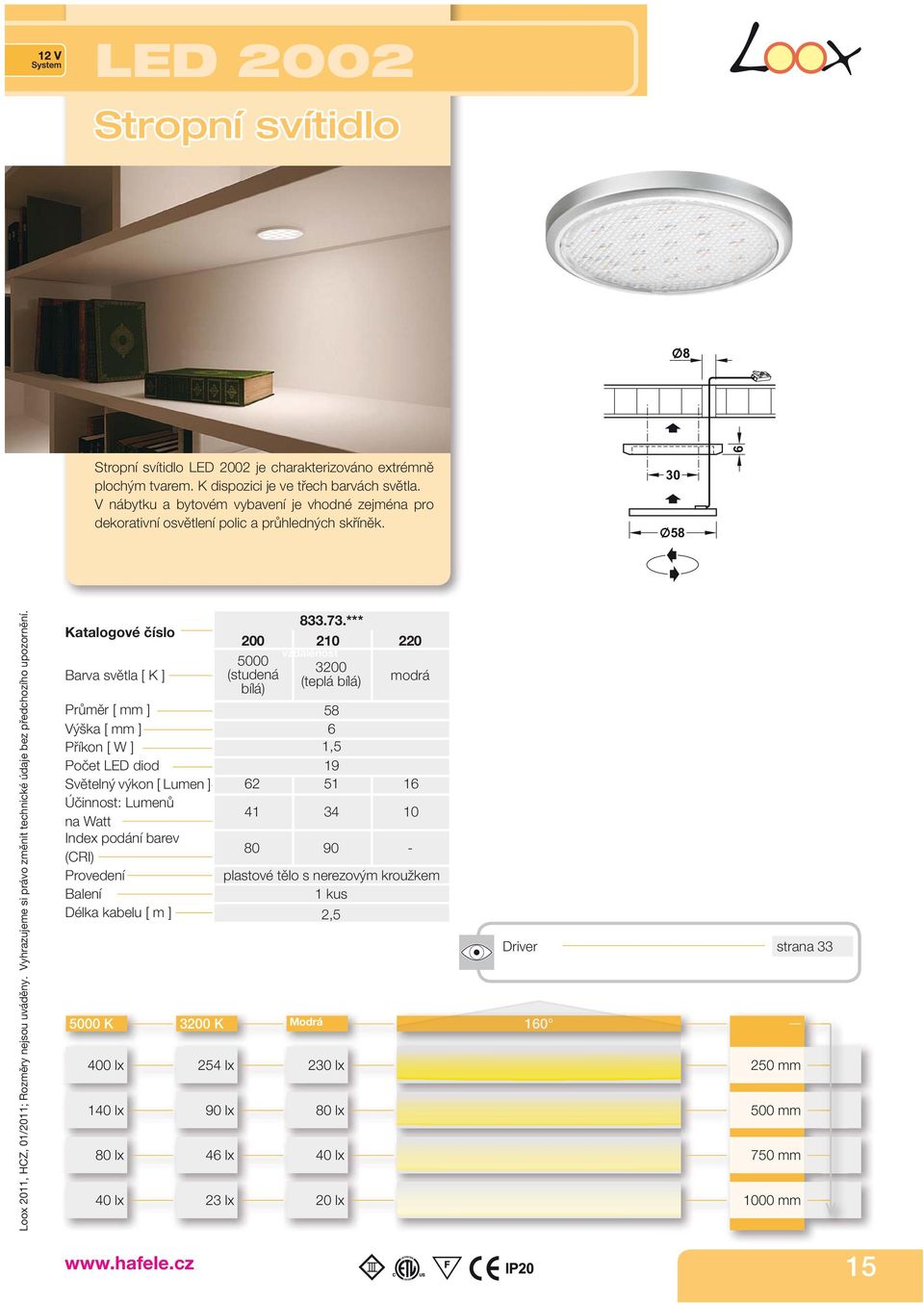

17 LED 2002 Stropní svítidlo q8 q Stropní svítidlo LED 2002 je charakterizováno extrémně plochým tvarem. K dispozici je ve třech barvách světla. V nábytku a bytovém vybavení je vhodné zejména pro dekorativní osvětlení polic a průhledných skříněk. q5830 q58 6 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** vzdálenost (studená (teplá bílá) bílá) 5000 K 3200 K Modrá modrá , plastové tělo s nerezovým kroužkem 1 kus 2,5 Driver strana lx 254 lx 230 lx 250 mm 140 lx 90 lx 80 lx 500 mm 80 lx 46 lx 40 lx 750 mm 40 lx 23 lx 20 lx 1000 mm 15

18 LED 2004 Lištové svítidlo Pokud sháníte zajímavý prvek do svého designu, lištové svítidlo LED 2004 je správná volba. Díky své kompaktní konstrukci jej lze do nábytku integrovat téměř neviditelně. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (teplá bílá) (studená bílá) ,8 2,8 1,2 1, K 3400 K eloxovaný hliník, stříbrná barva 1 kus s příslušenstvím pro montáž 2,0 Driver strana 33 vzdálenost 200 lx 150 lx 250 mm 90 lx 65 lx 500 mm 50 lx 40 lx 750 mm 35 lx 25 lx 1000 mm 16

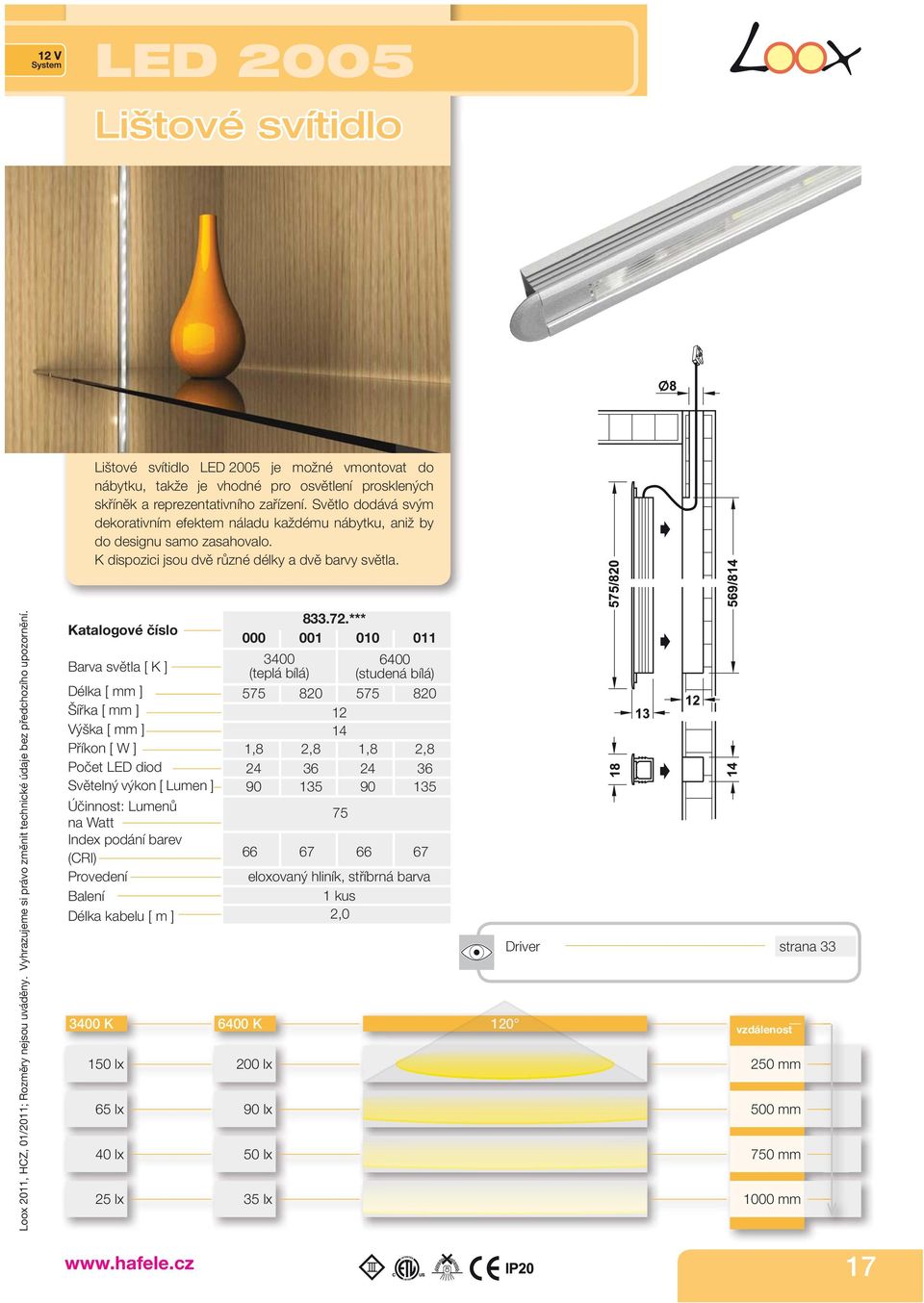

19 LED 2005 Lištové svítidlo Lištové svítidlo LED 2005 je možné vmontovat do nábytku, takže je vhodné pro osvětlení prosklených skříněk a reprezentativního zařízení. Světlo dodává svým dekorativním efektem náladu každému nábytku, aniž by do designu samo zasahovalo. K dispozici jsou dvě různé délky a dvě barvy světla. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (teplá bílá) ,8 2,8 1,8 2, eloxovaný hliník, stříbrná barva 1 kus 2, K 6400 K (studená bílá) Driver strana 33 vzdálenost 150 lx 200 lx 250 mm 65 lx 90 lx 500 mm 40 lx 50 lx 750 mm 25 lx 35 lx 1000 mm 17

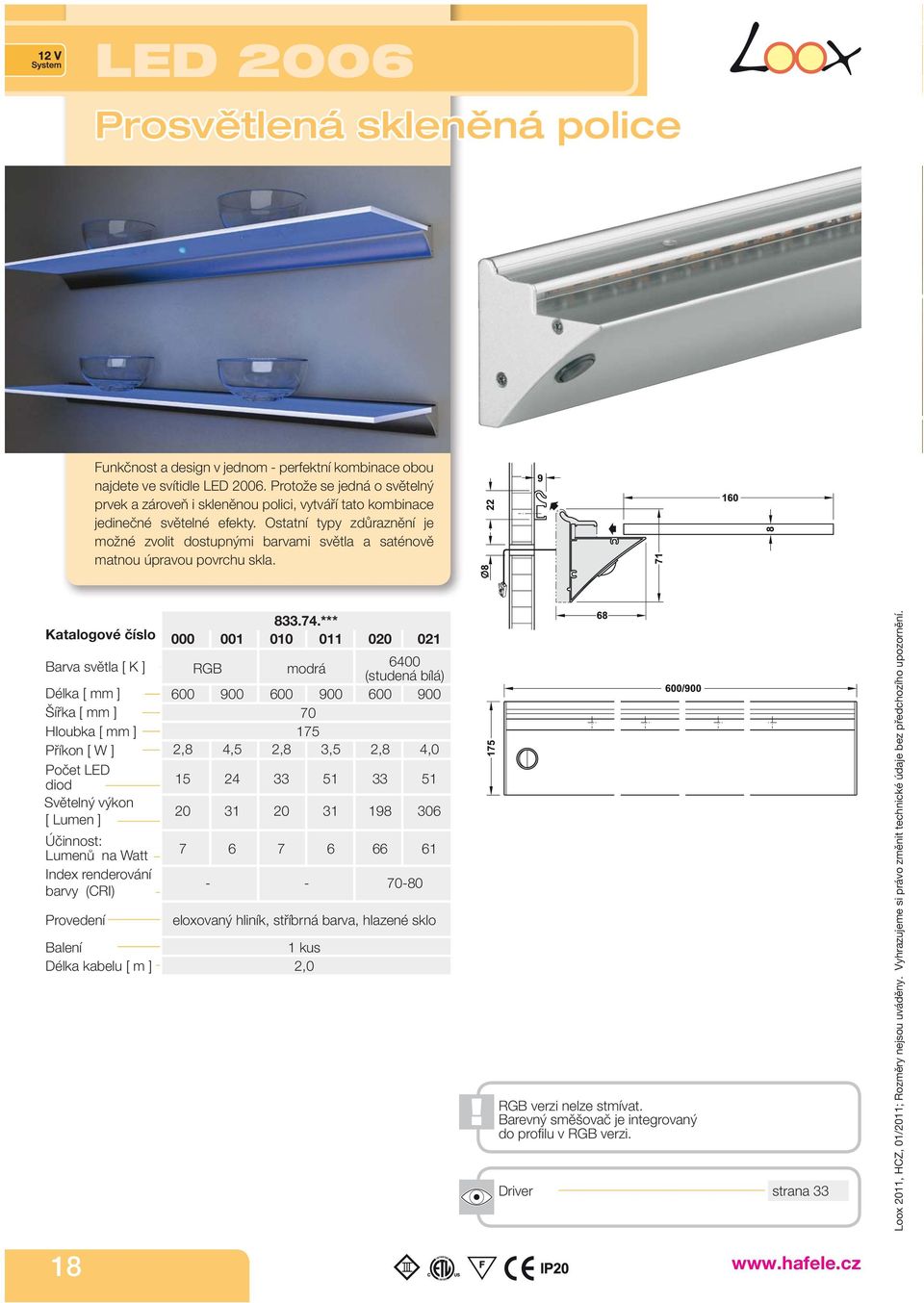

20 LED 2006 Prosvětlená skleněná police Funkčnost a design v jednom - perfektní kombinace obou najdete ve svítidle LED Protože se jedná o světelný prvek a zároveň i skleněnou polici, vytváří tato kombinace jedinečné světelné efekty. Ostatní typy zdůraznění je možné zvolit dostupnými barvami světla a saténově matnou úpravou povrchu skla. Barva světla [ K ] Šířka [ mm ] Hloubka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index renderování barvy (CRI) Délka kabelu [ m ] *** RGB modrá 6400 (studená bílá) ,8 4,5 2,8 3,5 2,8 4, eloxovaný hliník, stříbrná barva, hlazené sklo 1 kus 2,0! RGB verzi nelze stmívat. Barevný směšovač je integrovaný do profi lu v RGB verzi. Driver strana

21 LED 2007 Svítidlo na hranu skla Lišta LED 2007 je určena pro přichycení za skleněnou polici. Je ideální pro sklo tloušťky 8 mm a poskytuje efektivní, emoční zdůraznění nábytku a bytového vybavení. V konstrukci je vyžadováno pouze velmi malé místo za skleněnou policí. Pro individuální úpravu designu jsou k dispozici dvě délky a dvě barvy světla. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (teplá bílá) modrá ,5 4,0 2,5 4, eloxovaný hliník, stříbrná barva 1 kus 2,0! Světlo na hranu skla se na skleněnou polici nasune zezadu. Nemá žádnou nosnou funkci! Driver strana

22 LED 2003 Stropní svítidlo se senzorem Široké police, nástěnné skříňky a podhledy pracovních ploch - to jsou typická místa pro použití lištového svítidla LED 2003 s bohatým množstvím světla. Díky integrovanému senzoru není potřeba používat klasický vypínač. Barva světla [ K ] Šířka [ mm ] Počet LED diod Počet světelných otvorů Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (studená bílá) ,0 3, eloxovaný hliník, stříbrná barva 1 kus 2, K lx 250 mm 88 lx 500 mm 45 lx 750 mm 33 lx 1000 mm! Nelze stmívat. Driver strana 33 vzdálenost 20

23 LED 2008 Svítidlo do zásuvky Lištové svítidlo s integrovaným dveřním senzorem pro zapnutí a vypnutí světla v šeru do jakéhokoli úložného prostoru. Typickými místy použití jsou prostory za dvířky a zásuvkami, kde je světlo rovnoměrně rozptýleno dopředu a dolů. Barva světla [ K ] Šířka [ mm ] Počet LED diod Počet světelných otvorů Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index renderování barvy (CRI) Délka kabelu [ m ] *** (studená bílá) ,5 2,0 2,5 2,5 3,0 3, eloxovaný hliník, stříbrná barva 1 kus 2, K lx 250 mm 88 lx 500 mm 45 lx 750 mm 33 lx 1000 mm! Nelze stmívat. Driver strana 33 vzdálenost 21

24 LED 2009 Stropní svítidlo RGB Chcete zvýraznit svůj nábytek a bytové vybavení osvětlením s individuální barvou světla nebo s automatickými změnami barev? Pokud ano, je toto prostorově úsporné svítidlo LED 2009 se změnou barev správná volba. Budete překvapeni jeho všestranností. q58 q58 7 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] RGB , matová nerezová ocel 1 kus 2,5! + Nelze stmívat. katalog. číslo: barevný směšovač s dálkovým ovladačem katalog. číslo: cestný RGB rozdělovač Driver strana

25 LED 2010 Stropní svítidlo RGB Svítidlo LED 2010 je správná volba, pokud chcete zdůraznit design v malém prostoru pomocí proměnlivé barvy světla. Barvu světla může zvolit sám zákazník. Svítidla vyžadují velmi malý montážní prostor. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] RGB , matová nerezová ocel 1 kus 2,5! + Nelze stmívat. katalog. číslo: barevný směšovač s dálkovým ovladačem katalog. číslo: cestný RGB rozdělovač Driver strana

26 LED 2011 Osvětlovací LED páska Osvětlovací páska LED 2011 s velmi malými požadavky na místo je snadno použitelná a lze ji přizpůsobit pro jakýkoli nábytek. Páska má samolepicí zadní vrstvu a lze ji zkracovat. To znamená, že toto svítidlo je ideální i pro dodatečnou instalaci. K dispozici jsou dvě délky a dvě barvy světla. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) *** (studená bílá) 3200 (teplá bílá) ,5 0,8 5,0 0,8 5, bílý plast 1 kus K 3200 K lx 90 lx 250 mm 38 lx 30 lx 500 mm 18 lx 12 lx 750 mm 10 lx 5 lx 1000 mm! Lze ji zkrátit za každou třetí LED diodou, tedy každých 75 mm. T-konektor: Délka: 75 mm; Příkon: 0,2W; 3x LED katalogové číslo: T-konektor, 5000 K (studená bílá) katalogové číslo: T-konektor, 3200 K (teplá bílá) katalogové číslo: ,5m propojovací kabel (připojení mezi LED pásku a ovladač) katalogové číslo: mm propojovací kabel (např. pro připojení v rohu) Driver strana 33 vzdálenost 24

27 LED 2012 Osvětlovací LED páska RGB Nábytek je postaven do správného světla díky jedinečně volitelným barvám osvětlovací pásky LED Ideální pro dodatečnou instalaci: LED pásku je možné zkrátit v souladu s požadavky zákazníka a libovolně přizpůsobit jakémukoli nábytku. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) *** RGB ,5 2,0 12, RGB bílý plast 1 kus 90 lx 250 mm 30 lx 500 mm 12 lx 750 mm 5 lx 1000 mm! + Nelze stmívat. katalogové číslo: barevný směšovač s dálkovým ovladačem katalogové číslo: ,5m propojovací kabel RGB (připojení mezi LED pásku a RGB směšovač) katalogové číslo: mm propojovací kabel RGB (např. pro připojení v rohu) Driver strana 33 vzdálenost 25

28 LED m LED páska s 300 LED diodami Osvětlovací páska LED 2013 je ideální pro zadní podsvícení nábytku a bytového vybavení. Husté osazení LED diodami zajišťuje rovnoměrné osvětlení. Pásku je možné zkrátit podle potřeby, takže je z hlediska instalace velmi přizpůsobivá *** K 6400 K Modrá Červená lx 240 lx 190 lx 180 lx 250 mm 70 lx 82 lx 64 lx 62 lx 500 mm 32 lx 44 lx 29 lx 28 lx 750 mm 20 lx 26 lx 18 lx 16 lx 1000 mm + Každá LED páska je vybavena 2m přívodním kabelem ( ) : Přívodní kabel délky 2 m Barva světla [ K ] (teplá (studená modrá červená s 12V připojovacím systémem a bílá) bílá) zacvakávacím konektorem pro LED pásku 5000 Šířka [ mm ] 8 2, : Propojovací kabel délky 500 mm se zacvakávacím konektorem Počet LED diod 25 (max. 5 m na driver) 300 (60 na metr) pro LED pásku Světelný výkon [ Lumen ] : Zacvakávací konektor pro Účinnost: Lumenů LED pásku na Watt Index podání barev (CRI) bílý plast - 5m role s 300 LED diodami, každá páska zahrnuje 1 přívodní kabel Driver strana 33 Délka kabelu [ m ] 2,0 Hliníkový profi l strana 30 vzdálenost 26

29 LED m LED páska s 300 RGB LED diodami Kompaktní světelná energie tvořená 300 RGB LED diodami na 5metrové pásce: to je LED Díky vysoké hustotě LED diod je ideálně vhodná pro rovnoměrné podsvícení pozadí nábytku a bytového vybavení Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ]! Nelze stmívat RGB ,5 24 (max. 5 m na driver) 300 (60 na metr) bílý plast 5m role s 300 LED diodami 2,0 RGB lx 250 mm 64 lx 500 mm 29 lx 750 mm 18 lx 1000 mm + katalog. číslo: barevný směšovač s dálkovým ovladačem katalog. číslo: cestný RGB rozdělovač Každá LED páska je vybavena 2m přívodním kabelem ( ) : Přívodní kabel délky 2 m s 12V připojovacím systémem a zacvakávacím konektorem pro LED pásku : Propojovací kabel délky 500 mm se zacvakávacím konektorem pro LED pásku : Zacvakávací konektor pro LED pásku Driver strana 33 vzdálenost 27

30 LED m LED páska se 150 LED diodami Pětimetrová osvětlovací páska LED 2015 je ideální pro všechny případy, kdy je vhodné přímé osvětlení nábytku a bytového vybavení. Instalace je snadná díky možnosti zkracování pásky podle potřeby Barva světla [ K ] *** (teplá bílá) 6400 (studená bílá) modrá červená 5000 Šířka [ mm ] 10 2,5 Počet LED diod 40 (max. 3,8 m na driver) 150 (30 na metr) Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) bílý plast - 5m role se 150 LED diodami Délka kabelu [ m ] 2, K 6400 K Modrá Červená lx 240 lx 190 lx 180 lx 250 mm 70 lx 82 lx 64 lx 62 lx 500 mm 32 lx 44 lx 29 lx 28 lx 750 mm 20 lx 26 lx 18 lx 16 lx 1000 mm + Každá LED páska je vybavena 2m přívodním kabelem ( ) : Přívodní kabel délky 2 m s 12V připojovacím systémem a zacvakávacím konektorem pro LED pásku : Propojovací kabel délky 500 mm se zacvakávacím konektorem pro LED pásku : Zacvakávací konektor pro LED pásku Driver strana 33 Hliníkový profi l strana 30 vzdálenost 28

31 LED m LED páska se 150 RGB LED diodami Intenzivně jasné světelné zdroje s měnícími se barvami jsou často vyžadovány pro osvětlení doplňků a nábytku. Osvětlovací páska LED 2016 snadno splňuje tyto požadavky Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ]! Nelze stmívat RGB ,5 36 (max. 3,8 m na driver) 150 (30 na metr) 1224 RGB bílý plast 5m role se 150 LED diodami 2,0 380 lx 250 mm 135 lx 500 mm 60 lx 750 mm 36 lx 1000 mm + katalog. číslo: barevný směšovač s dálkovým ovladačem katalog. číslo: cestný RGB rozdělovač Každá LED páska je vybavena 2m přívodním kabelem ( ) : Přívodní kabel délky 2 m s 12V připojovacím systémem a zacvakávacím konektorem pro LED pásku : Propojovací kabel délky 500 mm se zacvakávacím konektorem pro LED pásku : Zacvakávací konektor pro LED pásku Driver strana 33 vzdálenost 29

32 LED 2013/2015 Hliníkový profil pro LED pásky Šířka [ mm ] 17 8 Použití pro montáž stropního osvětlení s matným krytem eloxovaný hliník, stříbrná barva 1 kus + katalog. číslo koncovka, plastová eloxovaná, stříbrná barva, 2 kusy Šířka [ mm ] Použití 17 8 pro zápustnou montáž s matným krytem eloxovaný hliník, stříbrná barva 1 kus Šířka [ mm ] Použití pro úhlovou montáž s matným krytem eloxovaný hliník, stříbrná barva 1 kus + +! katalog. číslo koncovka, plastová eloxovaná, stříbrná barva, 2 kusy katalog. číslo koncovka, plastová eloxovaná, stříbrná barva, 2 kusy Zobrazené přesně řezané hliníkové profi ly jsou vhodné pouze pro osvětlovací LED pásky LED 2013 a LED Ke všem profi lům je dodávána izolační páska. 30

33 LED 2013/2015 Hliníkový profil pro LED pásky Šířka [ mm ] Použití Pro zápustnou montáž (hl. 25 mm) s mléčně zabarveným krytem eloxovaný hliník, stříbrná barva 1 kus + katalogové číslo koncovka, plastová eloxovaná, stříbrná barva, 2 kusy Šířka [ mm ] Použití Podpěra lišty s matným povrchem eloxovaný hliník, stříbrná barva 1 kus +! katalogové číslo oválná koncovka podpěry lišty (pro přišroubování), plastová, eloxovaná, stříbrná barva, 2 kusy katalogové číslo středová příchytka lišty Zobrazené přesně řezané hliníkové profi ly jsou vhodné pouze pro osvětlovací LED pásky LED 2013 a LED Ke všem profi lům je dodávána izolační páska. 31

34 LED 2017 Osvětlovací LED páska, sada 3 kusů Sada osvětlovacích pásek LED 2017 poskytuje možnost široké škály dekorativního použití s obsáhlou řadou příslušenství, jako je například osvětlení polic, světelné lišty, osvětlení pozadí, atd. Sada se skvěle hodí pro dodatečnou instalaci na exitující nábytek. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ mm ] *** (teplá bílá) 6400 (studená bílá) 300 každá páska 8 7 0,72 x 3 = 2,16 9 x 3 52 x 3 50 x průhledný plast s oboustrannou lepicí páskou 3 LED pásky, 6 příchytek, 6 oboustranně lepicích pásek, 3 přívodní kabely a šrouby 6400 K 3000 K 120 2,0 70 lx 36 lx 250 mm 35 lx 17 lx 500 mm 20 lx 11 lx 750 mm 12 lx 7 lx 1000 mm! max. 12 připojení obsah: 3x 3x Driver strana 33 6x 6x 3x vzdálenost 2x 32

35 R LED driver Stálé napětí 12 V Driver je srdcem systému Loox. Je vhodný pro připojení ke všem energetickým systémům na světě. Má integrovanou spínací funkci a přípojky pro všechny nejběžnější typy spínačů. Šířka [ mm ] Vstupní napětí Výstupní napětí Stupeň krytí *** ,5-15 2, V; Hz 12 V; stejnosměrné IP 20 6 slotů pro 12V osvětlení, 1 slot pro spínač, 1 slot pro zástrčku v konkrétní zemi 1 kus +! Zástrčky specifi cké pro konkrétní země u 2metrového přívodního kabelu: katalogové číslo : Británie katalogové číslo : Austrálie katalogové číslo : Evropa katalogové číslo : Severní Amerika katalogové číslo : Japonsko katalogové číslo : Čína katalogové číslo : Korea = katalog. číslo < 15 W katalog. číslo < 30 W Přívodní kabely strana 51 Spínače strana 50 Prodlužovací kabely strana 51 US N13851 A/12586EA 33

36 Přehled LED 3001 strana 35 LED 3002 strana 36 LED 3004 strana 37 Driver Spínače Kabely LED 3005 LED 3003 LED 3006 strana 38 strana 39 strana 40 strana 41 strana 50 strana

37 9 LED 3001 Zapuštěné svítidlo q8 q8 q8 q8 q55 q Poličky a skříňky projeví svou pravou estetiku, pokud se dostanou do správného světla. Svítidlo LED 3001 je možné nainstalovat na plochu nebo zapustit. Pro různé účely designu je možné použít dvě barvy světla. q65 q q65 q65 q65 1 q Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (studená bílá) 3200 (teplá bílá) , eloxovaný hliník, stříbrné zbarvení s čistým sklem 1 kus 2, K 3200 K lx 1890 lx 250 mm 620 lx 590 lx 500 mm 280 lx 256 lx 750 mm 105 lx 98 lx 1000 mm : Montážní kroužek stříbrně zbarvený. Driver strana 41 vzdálenost 35

38 LED 3002 Zapuštěné svítidlo >40 q Zapuštěné svítidlo LED 3002 je vhodné pro visuté panely a je zajímavé pro své výjimečně intenzivní světlo. Dalšími vhodnými místy použití je osvětlení nástěnných jednotek, prosklených skříněk a polic. q127 5 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (studená bílá) 3200 (teplá bílá) , eloxovaný hliník, stříbrné zbarvení s čistým sklem 1 kus 2, K 3200 K lx 1546 lx 250 mm 850 lx 554 lx 500 mm 450 lx 310 lx 750 mm 260 lx 190 lx 1000 mm! Nelze stmívat. Driver strana 41 vzdálenost 36

39 9 LED 3004 Stropní svítidlo Hezké na pohled a s jedinečným designem: stropní svítidlo LED 3004 je v popředí dekorativního osvětlování nábytku obývacích pokojů. 12 LED diod poskytuje příjemné a přesně nasměrované osvětlení. 9 q70 q70 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) , K plast, matný, poniklovaný 1 kus 2,5 Driver strana 41 vzdálenost 520 lx 250 mm 214 lx 500 mm 110 lx 750 mm 70 lx 1000 mm 37

40 LED 3005 Stropní svítidlo Svítidlo LED 3005 je důkaz, že stropní svítidla mohou být dekorativní, prostorově úsporná a perfektní. Pozoruhodný vzhled stylově zdůrazňuje nejdůležitější aspekty částí nábytku a bytového vybavení v obývacím pokoji. Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) , K plast, matný, poniklovaný 1 kus 2,5 Driver strana 41 vzdálenost 377 lx 250 mm 190 lx 500 mm 102 lx 750 mm 66 lx 1000 mm 38

41 LED 3003 Stropní svítidlo, sada 3 kusů Stropní svítidlo LED 3003 se svými třemi světly v trojúhelníkovém designu vnáší nové perspektivy do tvorby nábytku. Všechna světla je možné pohodlně bezkontaktně ovládat pomocí integrovaného senzorového spínače. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) ,5 24 x 3 57 x 3 34, eloxovaný plast, stříbrně zbarvený sada 3 kusů obsahuje: 1 hlavní svítidlo se senzorovým spínačem a dvě doplňková svítidla 2, K lx 250 mm 590 lx 500 mm 256 lx 750 mm 98 lx 1000 mm! Nelze stmívat. Driver strana 41 vzdálenost 39

42 LED 3006 Stropní svítidlo q Pracovní a reprezentativní prostory musí být co nejlépe osvětleny. Lištové svítidlo LED 3006 je řešení, které dokáže reagovat na změny - svítidly je možné posouvat bez použití nástrojů. Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) ,8 x 3 = 5,4 25 x K eloxovaný hliník, stříbrně zbarvený 1 kus 2,5 640 lx 250 mm 250 lx 500 mm 160 lx 750 mm 86 lx 1000 mm : samostatné svítidlo, rozměry: 55 x 55 x 15 mm (D x Š x V) příkon: 1,8 W Driver strana 41 vzdálenost 40

43 R LED driver Stálé napětí 24 V Srdcem 24V systému produktové řady Loox je tento driver, který je vhodný pro připojení ke všem energetickým systémům na světě. Má integrovanou spínací funkci a přípojky pro všechny nejběžnější typy spínačů. To umožňuje jakékoli změny do budoucna nebo rychlé připojení dodatečných svítidel. Šířka [ mm ] Vstupní napětí Výstupní napětí Stupeň krytí *** ,5-15 2, V; Hz 24 V; stejnosměrné IP 20 6 slotů pro 24V osvětlení, 1 slot pro spínač, 1 slot pro zástrčku v konkrétní zemi 1 kus +! Zástrčky specifi cké pro konkrétní země u 2metrového přívodního kabelu: katalogové číslo : Británie katalogové číslo : Austrálie katalogové číslo : Evropa katalogové číslo : Severní Amerika katalogové číslo : Japonsko katalogové číslo : Čína katalogové číslo : Korea = katalog. číslo < 15 W katalog. číslo < 30 W Přívodní kabely strana 51 Spínače strana 50 Prodlužovací kabely strana 51 US N13851 A/12586EA 41

44 Přehled LED 4009 strana 43 LED 4005 strana 44 LED 4004 strana 45 Driver Spínače Kabely LED 4003 LED 4007 LED 4006 strana 46 strana 47 strana 48 strana 49 strana 50 strana

45 LED 4009 Zapuštěné svítidlo se 3 LED diodami q9 q9 q9 q55 15 q9 Svítidlo LED 4009 má tři extra výkonné LED diody, díky kterým vyzařuje intenzivní přímé světlo. Toto svítidlo je možné použít jako funkční světlo v jakémkoli nábytku. Pro účely designu jsou k dispozici tři různé varianty uchycení. 1 1 q Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] *** (teplá bílá) 6000 (studená bílá) poniklovaný hliník, matný 1 kus 2, K 6000 K 160 Distance vzdálenost 309 lx 400 lx 250 mm 97 lx 140 lx 500 mm 46 lx 80 lx 750 mm 27 lx 40 lx 1000 mm + katalogové číslo montážní kroužek, 65 x 16 mm ( x V) katalogové číslo trojúhelníkové montážní těleso 135 x 118 x 40 mm (D x Š x V) Driver strana

46 LED 4005 Zapuštěné svítidlo, 1 W, kruhové s krytem q9 q9 10 q28 10 Svítidlo LED 4005 je možné použít jako zapuštěné nebo jako stropní. Díky velmi malým rozměrům a plochému tvaru se svítidlo snadno integruje do jakéhokoli designu nábytku. Bodové světlo je vhodné pro dekorativní osvětlení předmětů v nábytku. Integrovaný skleněný kryt zintenzivňuje světelný kužel. 2 2 q28 q30 q q q30 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) K eloxovaný plast, stříbrná barva 3 kusy v krabici 2,0 Driver strana 49 vzdálenost 650 lx 250 mm 209 lx 500 mm 104 lx 750 mm 60 lx 1000 mm 44

47 LED 4004 Zapuštěné svítidlo, 1 W, kruhové q9 q9 q9 q9 Velmi malé rozměry a plochý tvar - a beze ztráty intenzity osvětlení. Kruhové svítidlo LED 4004 může být zapuštěné nebo namontované nebo na strop. 2 2 q28 q28 q30 q q30 20 q30 q30 q30 Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) K eloxovaný plast, stříbrná barva 3 kusy v krabici 2,0 Driver strana 49 vzdálenost 288 lx 250 mm 90 lx 500 mm 39 lx 750 mm 22 lx 1000 mm 45

48 LED 4003 Zapuštěné svítidlo, 1 W, čtvercové q9 q9 10 q Díky velmi malým rozměrům a plochému tvaru je možné svítidlo LED 4003 snadno integrovat do designu nábytku. Světelný kužel je možné nasměrovat vzhůru nebo dolů a je vhodný pro nasvícení předmětů na nábytku. V závislosti na situaci instalace je rovněž možné toto svítidlo použít pro zdůraznění nábytku efektním bočním světlem. 2.36q28.36 Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) K eloxovaný plast, stříbrná barva 3 kusy v krabici 2,0 Driver strana 49 vzdálenost 288 lx 250 mm 90 lx 500 mm 39 lx 750 mm 22 lx 1000 mm 46

49 LED 4007 Zapuštěné svítidlo, 1 W, čtvercové q9 q9 10 q Malé, všestranně použitelné a velmi přizpůsobitelné: čtvercové zapuštěné svítidlo LED 4007 je samo o sobě zajímavým prvkem designu. Jeho světlo zdůrazňuje předměty na nábytku neobvyklým způsobem. 2.34q28.34 Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Délka kabelu [ m ] (teplá bílá) K eloxovaný plast, stříbrná barva 3 kusy v krabici 2,0 Driver strana 49 vzdálenost 288 lx 250 mm 90 lx 500 mm 39 lx 750 mm 22 lx 1000 mm 47

50 LED 4006 Zapuštěné svítidlo, 1 W, šestihranné q9 q9 10 q q28 Šestihranný tvar je základní charakteristikou svítidla LED Jeho kompaktní, plochý design umožňuje nasměrovat světelný kužel nahoru nebo dolů, podle potřeby. Jeho světlem lze dosahovat neobyčejných efektů. 38 Barva světla [ K ] Šířka [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) Rozměry [ mm ] Délka kabelu [ m ] (teplá bílá) K eloxovaný plast, stříbrná barva 3 kusy v krabici 2,0 Driver strana 49 vzdálenost 288 lx 250 mm 90 lx 500 mm 39 lx 750 mm 22 lx 1000 mm 48

51 R LED driver Stálý proud 350 ma Kompatibilita a univerzálnost jsou základní stavební kameny, na kterých je postaven 350mA driver osvětlovacího systému Loox. Pracuje ve všech energetických systémech světa a poskytuje připojení pro všechny nejněžnější typy spínačů. Šířka [ mm ] Vstupní napětí Výstupní proud Stupeň krytí *** V; Hz 350 ma IP 20 4 sloty pro osvětlení 350 ma, 1 slot pro spínač, 1 slot pro zástrčku v konkrétní zemi 1 kus 10 slotů pro osvětlení 350 ma, +! Zástrčky specifi cké pro konkrétní země u 2metrového přívodního kabelu: katalogové číslo : Británie katalogové číslo : Austrálie katalogové číslo : Evropa katalogové číslo : Severní Amerika katalogové číslo : Japonsko katalogové číslo : Čína katalogové číslo : Korea n n = 1 2 n katalog. číslo < 4 W 1 2 n katalog. číslo n < 10 W Přívodní kabely strana 51 Spínače strana 50 Prodlužovací kabely strana 51 US N13851 A/12586EA 49

52 Spínače Senzorový spínač Dveřní spínač Bezdotykové spínání: zapnout / vypnout Dveře otevřeny = světlo svítí Dveře zavřeny = světlo nesvítí Průměr [ mm ] ,3-30 Dosah senzoru [ mm ] 0-80 plast, stříbrné zbarvení 1 kus se šrouby Délka kabelu [ mm ] 2, Průměr [ mm ] ,3-30 Dosah senzoru [ mm ] 0-80 plast, stříbrné zbarvení 1 kus se šrouby Délka kabelu [ mm ] 2,0 Detektor pohybu Stmívač Automatické zapnutí / vypnutí Průměr [ mm ] ,3-30 Dosah senzoru [ mm ] plast, stříbrné zbarvení 1 kus se šrouby Délka kabelu [ mm ] 2,0 Tlačítkový spínač Průměr [ mm ] ,3-30 plast, černé provedení 1 kus se šrouby Délka kabelu [ mm ] 2,0 Dotykové zapnutí a vypnutí a nastavení výkonu osvětlení Průměr [ mm ] ,3-30 plast, stříbrné zbarvení 1 kus se šrouby Délka kabelu [ mm ] 2,0 Šířka [ mm ] Adaptér pro montáž na plochu plast, stříbrné zbarvení 1 kus se šrouby 50

53 Kabely Přívodní kabely Katalog. č. Tvar zástrčky *** Určení Napětí [ V ] UK AU EU US JP CN KR plast, černý 1 kus UK AU EU US JP CN Prodlužovací kabely Katalogové číslo Použití Kabelové průchodky Šířka [ mm ] Použití *** prodlužovací kabel, 12V systém 1 kus *** ,3 pro ukrývání viditelných kabelů v nábytku a skříňkách bílá, RAL 9010 hnědá, RAL 8007 černá, RAL kus se samolepicí páskou KR *** prodlužovací kabel, 24V systém 1 kus *** prodlužovací kabel, 350mA systém 1 kus 51

54 LED 9001 Bateriové svítidlo se senzorem Bateriové svítidlo LED 9001 je perfektní řešení pro osvětlení zásuvek, úložných prostor a pro umístění za předními panely. Díky bateriím je svítidlo nezávislé na přívodním napájení a lze jej tedy libovolně umístit. Integrovaný senzor umožňuje aktivovat světlo bez přímého kontaktu. Energeticky úsporný režim zaručuje dlouhou životnost baterií Barva světla [ K ] Průměr [ mm ] Počet LED diod Světelný výkon [ Lumen ] Účinnost: Lumenů na Watt Index podání barev (CRI) (studená bílá) , K eloxovaný plast, stříbrná barva 3 kusy v krabici 62 lx 250 mm 20 lx 500 mm 10 lx 750 mm 7 lx 1000 mm +! katalogové číslo baterie 1,5 V, typ AAA (mikro) katalogové číslo nabíjitelná baterie 1,5 V, typ AAA (mikro) Volitelné funkce spínače: 1. Dveřní senzor: dveře otevřeny, světlo svítí dveře zavřeny, světlo nesvítí 2. Senzorový spínač: aktivní zapínání a vypínání Vyžadovány jsou 4 baterie typu AAA. Životnost: každá sada přibližně 80 hodin vzdálenost 52

55 Informace a technické výrazy Světelný kužel A 1 V levém sloupci je uvedena charakteristika vyzařovaného světla. V záhlaví je teplota světla v Kelvinech (K). Pod ní jsou zobrazeny hodnoty intenzity světla v Luxech (lx), v závislosti na konkrétních vzdálenostech od zdroje světla (viz sloupec 3). 3 Pravý sloupec obsahuje údaje o vzdálenosti osvětlené plochy od zdroje světla. Při této vzdálenosti byla prováděna měření intenzity světla. 2 Ve středním sloupci je zobrazen úhel záření. Hodnota úhlu je v záhlaví uvedena ve stupních ( ). V řádcích pod ní jsou zobrazeny osvětlené plochy v závislosti na konkrétních vzdálenostech od zdroje světla (viz sloupec 3). Technické výrazy Barva světla / teplota barvy Barva světla je specifi kace vzhledu barvy světelného zdroje a měří se v Kelvinech (K). Čím nižší je hodnota v Kelvinech, tím je barva teplejší; čím vyšší je hodnota, tím je barva studenější. Zdroje s hodnotami pod 3200 K se pokládají za teplé a zdroje s hodnotami nad 4000 K se pokládají za studené. Osvětlení Osvětlení je indikace svítivosti ve vztahu k ploše a její vzdálenosti. Měří se v Luxech (lx). Porovnání osvětlovacích systémů Zdroj světla Halogenová žárovka 12 V Fluorescentní žárovka* LED dioda Příkon [ W ] ,8-4,8 Příklad pro kužel světla v místě A. Lampa vyzařuje světlo podobné bodovému s intenzitou 60 lx ve vzdálenosti 1000 mm od zdroje. Světelný tok Světelný tok určuje intenzitu osvětlení nebo množství světla. Měří se v Lumenech (lm). Index podání barev Index podání barev je parametr, který je možné používat pro porovnávání kvality renderování barvy světelných zdrojů stejné teploty světla. Výstup světla [ lm/w ] Index podání barev R a

56 Pokyny k instalaci 1 LED 3004 LED Vyčerpávající pokyny pro všechny součásti. Jazykově neutrální 3 pro všechny trhy. 24 V mm A mm 1 1 Ø V~ V ~ =

57 Popis symbolů Technischer Überwachungs Verein (Technical Control Board) Underwriters Laboratories Vhodné pro přímé upevnění na standardní nehořlavé plochy Třída ochrany II (zesílená izolace) Australian Communications Authority Evropská bezpečnostní norma Appliance and Material Safety Law Používejte pouze v suchých místech China Quality Certifi cation Electrical Testing Labs Nepoužívejte součásti, které mohou omezit proudění tepla Kelvin TISI Thai Industrial Standards Institute Spínač Třída ochrany III (ochrana velmi nízkého napětí) Symbol instalace na nábytek 55

58 Certifikáty A

59 Adresy zastoupení Häfele Häfele GmbH & Co KG Häfele Italia s.r.l. HK Representative Office Häfele GmbH & Co KG Lentate s.s. (MB). Häfele South Africa (Pty) Ltd Hong Kong Nagold Phone / Honeydew 2040 Phone / Phone +49 (0)74 52 / 95-0 Fax / Phone +27 (0)11 / Fax / Fax +49 (0)74 52 / info@hafele.it Fax +27 (0)11 / info_hk@hafele.com.cn info@haefele.de info@hafele.co.za Häfele Nederland BV 7333 NZ Apeldoorn Häfele India Private Limited Häfele Austria GmbH Phone +31 (0)55 / Mumbai Hof bei Salzburg Fax +31 (0)55 / Häfele Argentina S.A. Phone +91 (0)22 / /21 Phone +43 (0)62 29 / info@hafele.nl B1611GFG-Don Torcuato-Buenos Aires Fax +91 (0)22 / Fax +43 (0)62 29 / Phone +54 (0)11 / info@hafeleindia.com info@haefele.at Fax +54 (0)11 / Häfele Polska Sp. z o.o. info@haefele.com.ar Dlugoleka Häfele Belgium N. V. P.T. Häfele Indotama Phone +48 (0)71 / Zele Tangerang Fax +48 (0)71 / Häfele Brasil Ltda. Phone +32 (0)52 / Phone +62 (0)21 / info@hafele.pl Piraquara-Paraná, CEP: Fax +32 (0)52 / Fax +62 (0)21 / Phone +55 (0)41 / info@hafele.be info@hafele.co.id Fax +55 (0)41 / Häfele GmbH & Co KG info@hafele.com.br Hafele Czech & Slovakia s.r.o. Escritorio de Vendas Portugal 140 Häfele 00 Czech Praha & Slovakia 4 s.r.o Maia Häfele Japan K.K. tel.: Praha Phone (0)22 / Totsuka-ku, Yokohama fax: Häfele Canada Inc. Phone Fax (0)22 / Phone +81 (0)45 / Burlington, ON L7L 6A8 Fax info@hafele.cz info-portugal@hafele.com Fax +81 (0)45 / Phone / info.cz@haefele.de info@hafele.co.jp Fax / info_can@hafeleamericas.com Häfele Romania S.R.L. Häfele GmbH & Co KG RO Timişoara Häfele Korea Inc. Representative in Kroatien Phone +40 (0)2 56 / Jinu-ri, Dochuk-myon, Häfele de México S.A.de C.V Zagreb Fax +40 (0)2 56 / Gwangju-si, Gyeonggi-do El Marqués, Querétaro, México. Phone / info@hafele.ro Phone +82 (0)31 / Phone +52 (0)4 42 / Fax / Fax +82 (0)31 / Fax +52 (0)4 42 / info-croatia@hafele.com info@hafele.co.kr Häfele Rus OOO hmxinfomexico@hafele.com.mx MKAD 14. km, Building 10 Häfele Danmark A/S Moskow Häfele (Malaysia) Sdn Bhd 7800 Skive Phone +7 (495)7 87 / Häfele America Co Shah Alam, Selangor Phone / Fax +7 (495)7 87 / Archdale, N.C Phone +60 (0)3 / Fax / info@hafele.ru Phone / Fax +60 (0)3 / info@haefele.dk Fax / info@hafele.com.my info_us@hafeleamericas.com Häfele Serbia d.o.o Häfele GmbH & Co KG Nova Pazova Sivuliike Suomessa Phone / Häfele Philippines Inc Lahti Fax / Häfele Kazakhstan TOO Barangay Ususan Phone (0)3 / info-serbia@hafele.com Almaty Taguig City 1638 Fax (0)3 / Phone +7 (727) Metro Manila info@hafele.fi Fax +7 (727) Phone +63 (0)2 / Häfele Herrajes España S.L. info@hafele.kz Fax +63 (0)2 / Alcorcón-Madrid info@hafele.com.ph Häfele France s.à.r.l. Phone / Taverny Cédex Fax / info@hafele.es Phone +33 (0)1 / Häfele Australia Pty. Ltd. Häfele Singapore Pte Ltd Fax +33 (0)1 / Singapore Dandenong, VIC 3175 info@hafele.fr Phone +65 / Häfele GmbH & Co KG Phone +61 (0)3 / Fax +65 / Fax +61 (0)3 / Tyskland Fillial Sverige info@hafele.com.au info@hafele.com.sg Häfele U.K. Ltd Jönköping Rugby, Warks. CV211RD Phone +46 (0)46 36 / Fax +46 (0)46 36 / Phone +44 (0)17 88 / info@haefele.se Häfele Taiwan Ltd. Fax +44 (0)17 88 / Häfele (N.Z.) Limited Taipei County 248, Taiwan (R.O.C.) info@hafele.co.uk East Tamaki, Auckland Phone (0)2 / Phone +64 (0)9 / Fax (0)2 / Häfele Schweiz AG Fax +64 (0)9 / Häfele GmbH & Co KG 8280 Kreuzlingen info@haefele.com.tw info@hafele.co.nz Information Office Phone +41 (0)71 / Maroussi Fax +41 (0)71 / Phone / info@haefele.ch Häfele (Thailand) Limited Fax / Soi Sukhumvit 64 Häfele GmbH & Co KG info@hafele.gr Bangkok Häfele San. ve Tic. A.S. Dubai Representative Office Phone +66 (0)2 / Dubai/U.A.E , Ümraniye, Istanbul Fax +66 (0)2 / Phone (0)4 / Häfele GmbH & Co KG Phone +90 (0)2 16 / info@hafele.co.th Fax (0)4 / Representative in Hungary Fax +90 (0)2 16 / info@hafele.ae 1132 Budapest info@hafele.com.tr Phone +36 (0)1 / Häfele Vina Co., Ltd. Fax +36 (0)1 / Ho Chi Minh City info-hungary@hafele.com Häfele Ukraine LLC Phone +84 (0)8 / Kulykiv Häfele Hardware Technology Fax +84 (0)8 / Zhovkva District, Lviv Region (China) Co., Ltd. info@hafele.com.vn Häfele Ireland Ltd. Phone Beijing Kilcoole, Co. Wicklow Fax Phone +86 (0)10 / Phone (0)1 / info@hafele.com.ua Fax +86 (0)10 / Fax (0)1 / info_bj@hafele.com.cn info@hafele.ie 57
