Plane. Zapuštěné modulární venkovní osvětlení s využitím technologie LED

Transkript

1 Plane Zapuštěné modulární venkovní osvětlení s využitím technologie LED

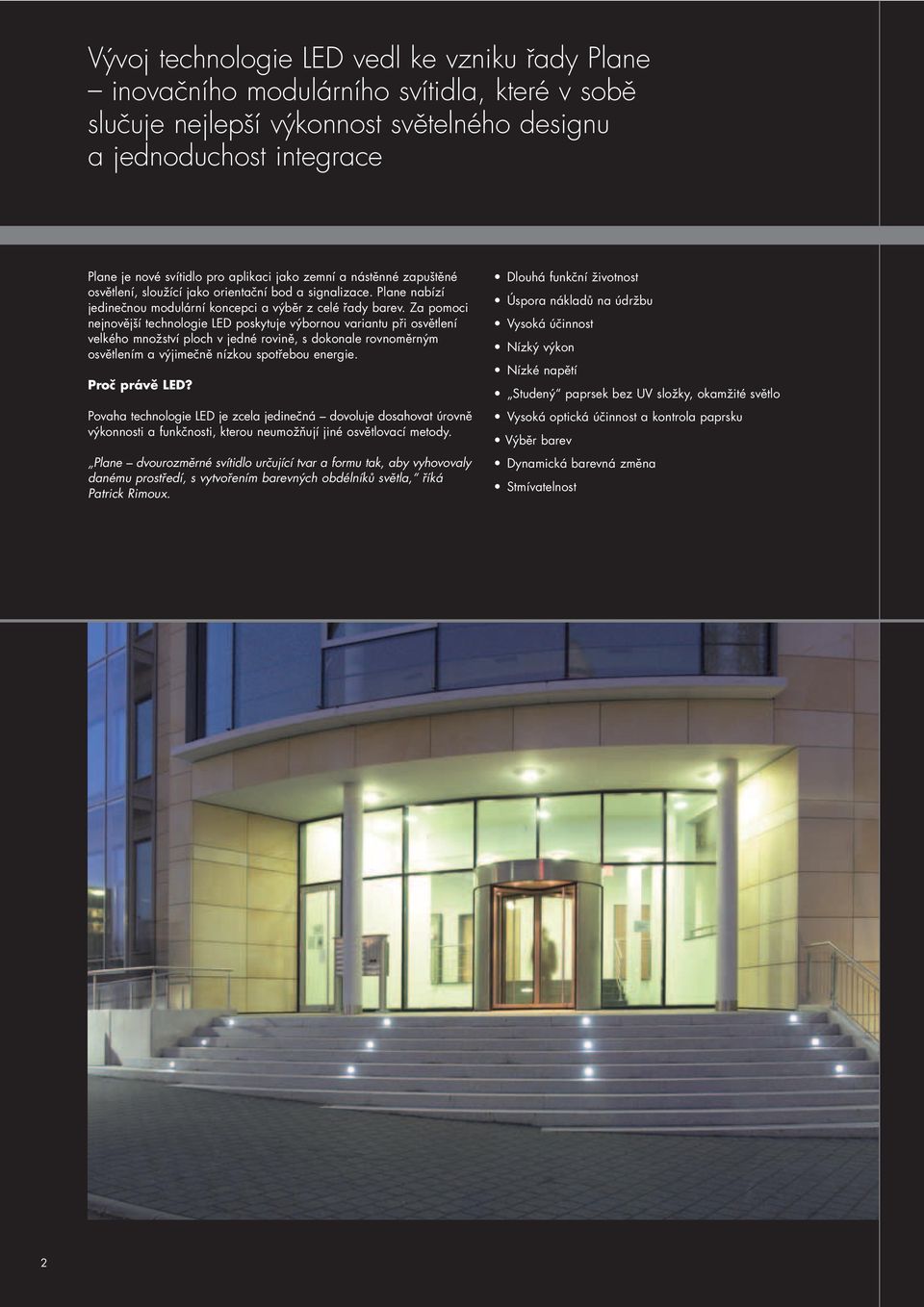

2 Vývoj technologie LED vedl ke vzniku řady Plane inovačního modulárního svítidla, které v sobě slučuje nejlepší výkonnost světelného designu a jednoduchost integrace Plane je nové svítidlo pro aplikaci jako zemní a nástěnné zapuštěné osvětlení, sloužící jako orientační bod a signalizace. Plane nabízí jedinečnou modulární koncepci a výběr z celé řady barev. Za pomoci nejnovější technologie LED poskytuje výbornou variantu při osvětlení velkého množství ploch v jedné rovině, s dokonale rovnoměrným osvětlením a výjimečně nízkou spotřebou energie. Proč právě LED? Povaha technologie LED je zcela jedinečná dovoluje dosahovat úrovně výkonnosti a funkčnosti, kterou neumožňují jiné osvětlovací metody. Plane dvourozměrné svítidlo určující tvar a formu tak, aby vyhovovaly danému prostředí, s vytvořením barevných obdélníků světla, říká Patrick Rimoux. Dlouhá funkční životnost Úspora nákladů na údržbu Vysoká účinnost Nízký výkon Nízké napětí Studený paprsek bez UV složky, okamžité světlo Vysoká optická účinnost a kontrola paprsku Výběr barev Dynamická barevná změna Stmívatelnost 2

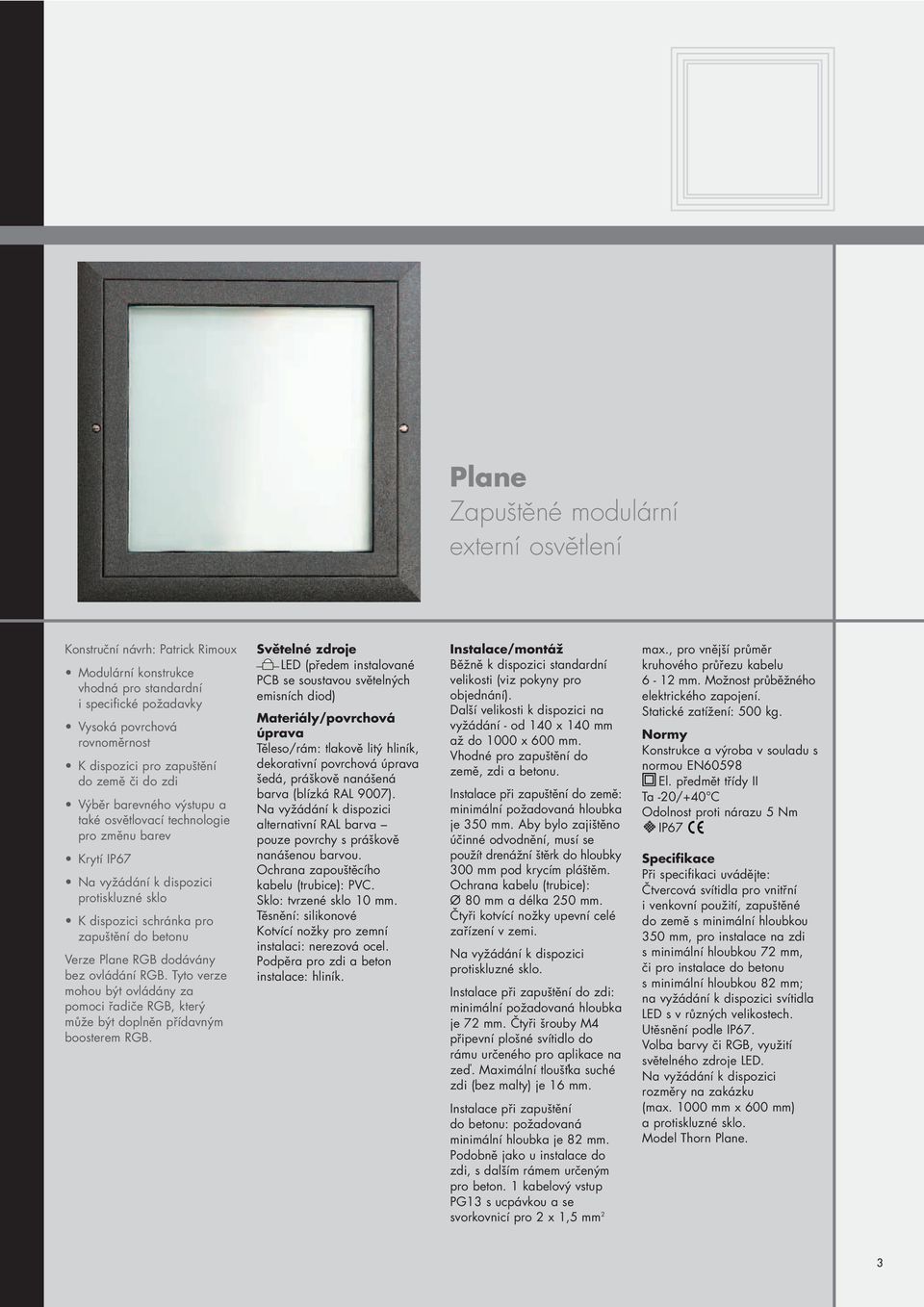

3 Plane Zapuštěné modulární externí osvětlení Konstruční návrh: Patrick Rimoux Modulární konstrukce vhodná pro standardní i specifické požadavky Vysoká povrchová rovnoměrnost K dispozici pro zapuštění do země či do zdi Výběr barevného výstupu a také osvětlovací technologie pro změnu barev Krytí IP67 Na vyžádání k dispozici protiskluzné sklo K dispozici schránka pro zapuštění do betonu Verze Plane RGB dodávány bez ovládání RGB. Tyto verze mohou být ovládány za pomoci řadiče RGB, který může být doplněn přídavným boosterem RGB. Světelné zdroje LED (předem instalované PCB se soustavou světelných emisních diod) Materiály/povrchová úprava Těleso/rám: tlakově litý hliník, dekorativní povrchová úprava šedá, práškově nanášená barva (blízká RAL 9007). Na vyžádání k dispozici alternativní RAL barva pouze povrchy s práškově nanášenou barvou. Ochrana zapouštěcího kabelu (trubice): PVC. Sklo: tvrzené sklo 10 mm. Těsnění: silikonové Kotvící nožky pro zemní instalaci: nerezová ocel. Podpěra pro zdi a beton instalace: hliník. Instalace/montáž Běžně k dispozici standardní velikosti (viz pokyny pro objednání). Další velikosti k dispozici na vyžádání - od 140 x 140 mm až do 1000 x 600 mm. Vhodné pro zapuštění do země, zdi a betonu. Instalace při zapuštění do země: minimální požadovaná hloubka je 350 mm. Aby bylo zajištěno účinné odvodnění, musí se použít drenážní štěrk do hloubky 300 mm pod krycím pláštěm. Ochrana kabelu (trubice): Ø 80 mm a délka 250 mm. Čtyři kotvící nožky upevní celé zařízení v zemi. Na vyžádání k dispozici protiskluzné sklo. Instalace při zapuštění do zdi: minimální požadovaná hloubka je 72 mm. Čtyři šrouby M4 připevní plošné svítidlo do rámu určeného pro aplikace na zeď. Maximální tloušťka suché zdi (bez malty) je 16 mm. Instalace při zapuštění do betonu: požadovaná minimální hloubka je 82 mm. Podobně jako u instalace do zdi, s dalším rámem určeným pro beton. 1 kabelový vstup PG13 s ucpávkou a se svorkovnicí pro 2 x 1,5 mm 2 max., pro vnější průměr kruhového průřezu kabelu 6-12 mm. Možnost průběžného elektrického zapojení. Statické zatížení: 500 kg. Normy Konstrukce a výroba v souladu s normou EN60598 El. předmět třídy II Ta -20/+40 C Odolnost proti nárazu 5 Nm IP67 Specifikace Při specifikaci uvádějte: Čtvercová svítidla pro vnitřní i venkovní použití, zapuštěné do země s minimální hloubkou 350 mm, pro instalace na zdi s minimální hloubkou 72 mm, či pro instalace do betonu s minimální hloubkou 82 mm; na vyžádání k dispozici svítidla LED s v různých velikostech. Utěsnění podle IP67. Volba barvy či RGB, využití světelného zdroje LED. Na vyžádání k dispozici rozměry na zakázku (max mm x 600 mm) a protiskluzné sklo. Model Thorn Plane. 3

4 Aplikace Model Plane byl navržen tak, aby poskytoval celou řadu ohromujících světelných efektů pro osvětlení zapuštěné do země a do zdi 4

5 Aplikace Zapuštěné do zdi světlo jako orientační bod Zapuštěné do zdi umění Zapuštěné do země světlo jako orientační bod Změna barvy Barvy Svítidlo Plane umožňuje výběr následujících barev: bílá modrá červená žlutá zelená Kromě toho je možné dosáhnout dramatických barevných změn pomocí varianty Plane RGB. Tyto verze mohou být ovládány za pomoci řadiče RGB, který může být doplněn přídavným boosterem RGB. Řadič a booster RGB se objednává samostatně. 5

6 Pokyny pro objednání a rozměry Modulární systém Hlavní výhodou řady svítidel Plane s diodami LED je schopnost poskytnout vysoce rovnoměrné osvětlení v široké škále ploch, jak u standardních rozměrů, tak u rozměrů dodávaných na zakázku. Standardní rozměry Verze pro zemní aplikace Verze pro zdi Skříňka pro zapuštění do betonu 140 x 140 mm 200 x 200 mm 300 x 300 mm 400 x 400 mm Rozměry na zakázku (např. pro zemní verze) Minimální šířka 140 mm Minimální délka 140 mm Maximální šířka 600 mm Maximální délka 1000 mm Pokyny pro objednání 6 Popis Hmotnost (kg) Kód SAP Verze pro zemní aplikace PLANE MRE/G 220V 140X140 WHI 1, PLANE MRE/G 220V 140X140 BLU 1, PLANE MRE/G 220V 140X140 RED 1, PLANE MRE/G 220V 140X140 GRN 1, PLANE MRE/G 220V 140X140 AMB 1, PLANE MRE/G 220V 140X140 RGB 1, PLANE MRE/G 220V 140X290 WHI PLANE MRE/G 220V 140X290 BLU PLANE MRE/G 220V 140X290 RED PLANE MRE/G 220V 140X290 GRN PLANE MRE/G 220V 140X290 AMB PLANE MRE/G 220V 140X290 RGB PLANE MRE/G 220V 140X440 WHI 4, PLANE MRE/G 220V 140X440 BLU 4, PLANE MRE/G 220V 140X440 RED 4, PLANE MRE/G 220V 140X440 GRN 4, PLANE MRE/G 220V 140X440 AMB 4, PLANE MRE/G 220V 140X440 RGB 4, PLANE MRE/G 220V 200X200 WHI PLANE MRE/G 220V 200X200 BLU PLANE MRE/G 220V 200X200 RED PLANE MRE/G 220V 200X200 GRN PLANE MRE/G 220V 200X200 AMB PLANE MRE/G 220V 200X200 RGB PLANE MRE/G 220V 300X300 WHI PLANE MRE/G 220V 300X300 BLU PLANE MRE/G 220V 300X300 RED PLANE MRE/G 220V 300X300 GRN PLANE MRE/G 220V 300X300 AMB PLANE MRE/G 220V 300X300 RGB PLANE MRE/G 220V 400X400 WHI PLANE MRE/G 220V 400X400 BLU PLANE MRE/G 220V 400X400 RED PLANE MRE/G 220V 400X400 GRN PLANE MRE/G 220V 400X400 AMB PLANE MRE/G 220V 400X400 RGB Doplňky PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 140X140 0, PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 140X290 0, PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 140X440 0, PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 200X200 0, PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 300X300 0, PLANE SKŘÍŇKA PRO ZAPUŠTĚNÍ DO BETONU 400X Popis Hmotnost (kg) Kód SAP Verze pro zdi PLANE MRE/W 140X140 WHI 1, PLANE MRE/W 140X140 BLU 1, PLANE MRE/W 140X140 RED 1, PLANE MRE/W 140X140 GRN 1, PLANE MRE/W 140X140 AMB 1, PLANE MRE/W 140X140 RGB 1, PLANE MRE/W 140X290 WHI 3, PLANE MRE/W 140X290 BLU 3, PLANE MRE/W 140X290 RED 3, PLANE MRE/W 140X290 GRN 3, PLANE MRE/W 140X290 AMB 3, PLANE MRE/W 140X290 RGB 3, PLANE MRE/W 140X440 WHI 5, PLANE MRE/W 140X440 BLU 5, PLANE MRE/W 140X440 RED 5, PLANE MRE/W 140X440 GRN 5, PLANE MRE/W 140X440 AMB 5, PLANE MRE/W 140X440 RGB 5, PLANE MRE/W 200X200 WHI 3, PLANE MRE/W 200X200 BLU 3, PLANE MRE/W 200X200 RED 3, PLANE MRE/W 200X200 GRN 3, PLANE MRE/W 200X200 AMB 3, PLANE MRE/W 200X200 RGB 3, PLANE MRE/W 300X300 WHI 7, PLANE MRE/W 300X300 BLU 7, PLANE MRE/W 300X300 RED 7, PLANE MRE/W 300X300 GRN 7, PLANE MRE/W 300X300 AMB 7, PLANE MRE/W 300X300 RGB 7, PLANE MRE/W 400X400 WHI PLANE MRE/W 400X400 BLU PLANE MRE/W 400X400 RED PLANE MRE/W 400X400 GRN PLANE MRE/W 400X400 AMB PLANE MRE/W 400X400 RGB Systémy pohonu RGB SEKVENČNÍ ŘADIČ PRO MODEL BAND/PLANE RGB PŘÍDAVNÝ BOOSTER PRO MODEL BAND/PLANE WHI - bílá, BLU - modrá, RED - červená, GRN - zelená, AMB - žlutá, RGB - červená, zelená a modrá

7 Kontaktní informace Kontaktní údaje: Thorn Lighting CS spol. s.r.o. Na Březince 6/ Praha 5 Tel.: Fax: thorn@thornlight.cz Thorn Lighting CS spol. s.r.o. Pellicova Brno Tel.: Fax: thorn.brno@thornlight.cz Thorn Lighting CS spol. s.r.o. Sokola Tůmy Ostrava Tel.: Fax: thorn.ostrava@thornlight.cz Thorn Lighting CS spol. s.r.o. zastoupení pro Slovensko Tel.: thorn@thornlight.sk

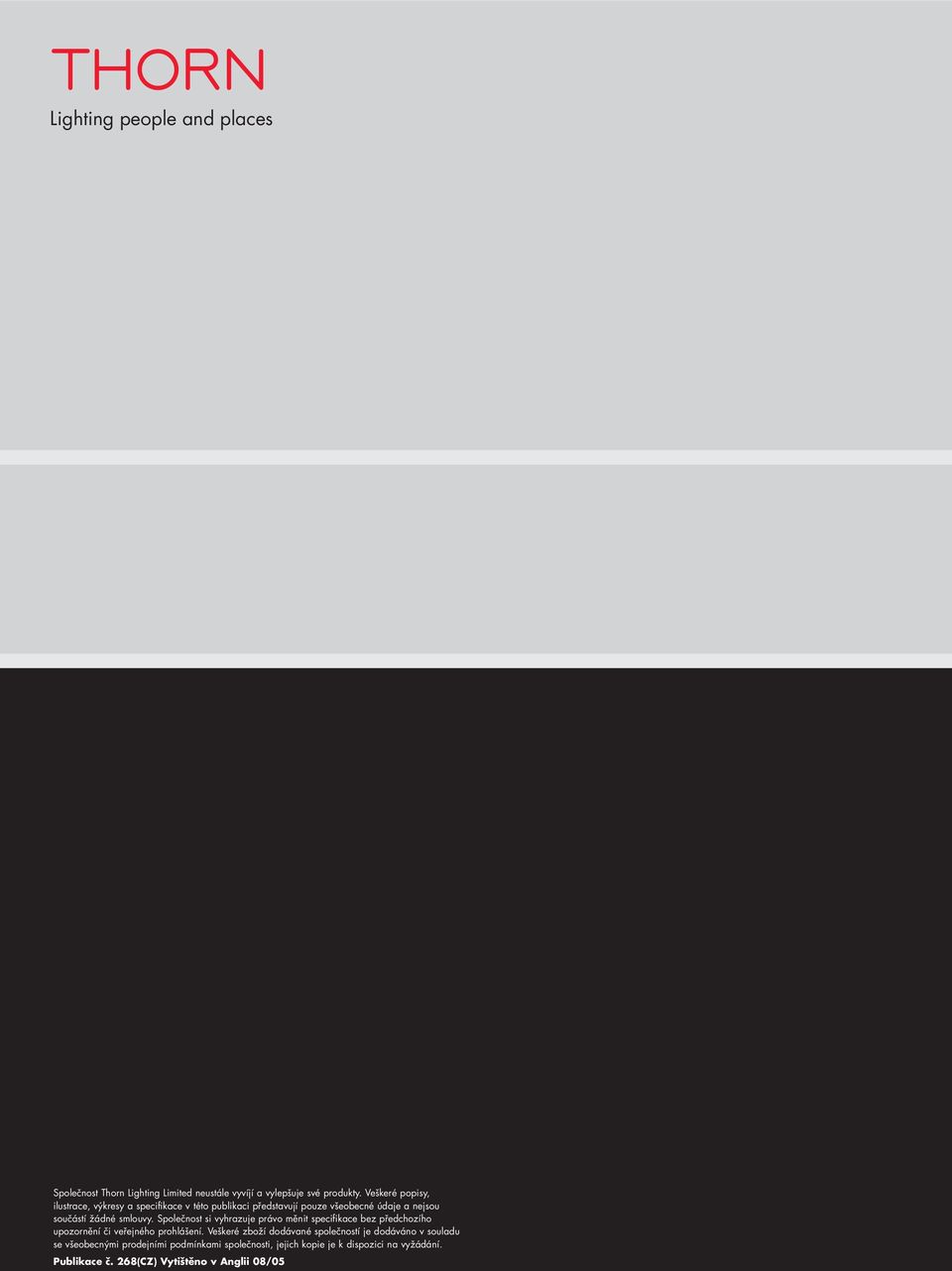

8 Lighting people and places Společnost Thorn Lighting Limited neustále vyvíjí a vylepšuje své produkty. Veškeré popisy, ilustrace, výkresy a specifikace v této publikaci představují pouze všeobecné údaje a nejsou součástí žádné smlouvy. Společnost si vyhrazuje právo měnit specifikace bez předchozího upozornění či veřejného prohlášení. Veškeré zboží dodávané společností je dodáváno v souladu se všeobecnými prodejními podmínkami společnosti, jejich kopie je k dispozici na vyžádání. Publikace č. 268(CZ) Vytištěno v Anglii 08/05
