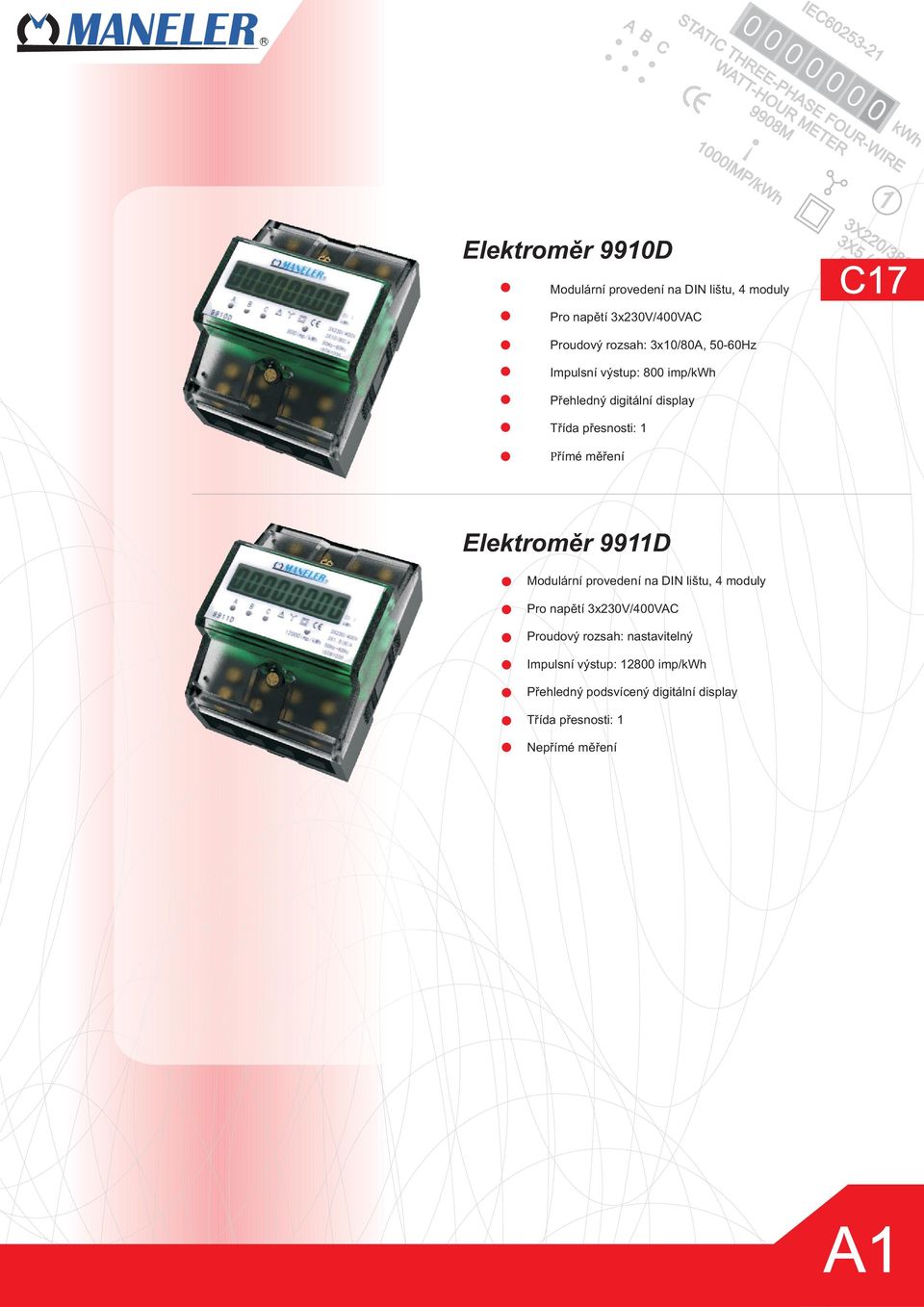

1 IEC IMP/ Elektroměr 990D Modulární provedení na DIN lištu, 4 moduly Pro napětí 3x230V/400VAC 3X5 (00)A C7 ový rozsah: 3x0/80A, Impulsní výstup: 800 imp/ Přehledný digitální display Třída přesnosti: Přímé měření Elektroměr 99D Modulární provedení na DIN lištu, 4 moduly Pro napětí 3x230V/400VAC ový rozsah: nastavitelný Impulsní výstup: 2800 imp/ Přehledný podsvícený digitální display Třída přesnosti: Nepřímé měření A

2 IEC Modulární elektroměr 990D 000IMP/ ový rozsah: 3x0/80A, Třída přesnosti: Přímé měření C7 Montáž na DIN lištu Velikost: 4 moduly (75mm) Impulsní výstup SO+LED 3X5 (00)A Blokace zpětného chodu Přehledný digitální display Impulsní výstup pro centrální odpočet Orientační indikace odběrů v každé fázi Parametry: Označení 990D Měřící obvod Jmenovité napětí Frekvence Třída přesnosti Vlastní příkon Jmenovitý kmitočet Indikce odběrů 3x230V/400V 3x0/80A 50Hz 2W LED A, B, C Mechanické vlastnosti Počet modulů Upevnění na lištu Číselník Teplotní rozsah Maximální vlhkost Blokace zpětného chodu 4 DIN EN šířka 35 mm x6+2 = ,99-20 až +55 C roční průměr 85%, krátkodobě 95% Impulsní výstup Počet impulsů Napětí Max. délka vedení Délka impulsů Připojovcí svorky Limitní hodnoty 800 imp/ 2-27V 27mA 20m 40ms (30ms - 20ms) č. 2- a č V DC, max. 50mA Max. průřez vodičů Utahovací moment Plombovací kryt Krytí Nestanovený výrobek 2 35mm 2-5Nm IP20 B

3 IEC Rozměry: 000IMP/ 00 27, ,5 75 3X5 (00)A C7 Pokyny pro instalaci: MM VO Přívod L na svorku Přívod L2 na svorku 3 Přívod L3 na svorku 5 Přívod N na svorku 7 Vývod L na svorku 2 Vývod L2 na svorku 4 Vývod L3 na svorku 6 Vývod N na svorku Podmínky použití: L L2 L3 N Při instalaci musí být vždy respektovány národní normy, direktivy a předpisy. Elektroměr smí být instalován jen odbornými, příslušně vyškolenými pracovníky. Během skladování, dopravy a provozu je třeba elektroměr chránit před vlhkostí. Nesmí být provozován mimo meze specifikované technickými údaji. Důležité instrukce: Bezpečnost Před uvedením do provozu zkontrolujte soulad napájecího napětí se jmenovitým (viz. předchozí informace). Zkontrolujte nepoškozenost vodičů a také zajistěte, aby během připojování do svorek nebyly vodiče pod napětím. Čištění Po odpojení od napájení může být elektroměr čištěn suchým hadříkem nebo zvlhčeným mýdlovým roztokem. Pro čištění nikdy nepoužívejte agresivní prostředky nebo produkty obsahující rozpouštědla. Údržba Elektroměr je bezúdržbový. Pokud je elektroměr během dopravy nebo skladování poškozen, není uživatel oprávněn do něj jakýmkoliv způsobem zasahovat. Záruka V případě porušení plomby ztrácíte záruční práva. Katalogové označení Balení Hmotnost 990D ks 500g B2

4 IEC Nastavitelný modulární elektroměr 99D ový rozsah: nastavitelný 000IMP/ Přehledný podsvícený digitální display Třída přesnosti: C7 Nepřímé měření Montáž na DIN lištu Velikost: 4 moduly (75mm) 3X5 (00)A Impulsní výstup SO+LED Vlastní příkon: 2W Přehledný digitální display Impulsní výstup pro centrální odpočet Orientační indikace odběrů v každé fázi Tlačítko SET pod plombovacím krytem Parametry: Označení 99D Měřící obvod Jmenovité napětí Frekvence ový rozsah Třída přesnosti Vlastní příkon Jmenovitý kmitočet Indikce odběrů 3x230V/400V 3x,5/6A 50Hz nastavitelný 2W LED A, B, C Mechanické vlastnosti Počet modulů Upevnění na lištu Číselník Teplotní rozsah Maximální vlhkost Blokace zpětného chodu 4 DIN EN šířka 35 mm automaticky dle nastavení -0 až +55 C roční průměr 85%, krátkodobě 95% Impulsní výstup Počet impulsů Napětí Max. délka vedení Délka impulsů Připojovcí svorky Limitní hodnoty 2000 imp/ 2-7V 27mA 20m 40ms (30ms - 20ms) č. 2- a č V DC, max. 50mA Max. průřez vodičů Utahovací moment Plombovací kryt Krytí Nestanovený výrobek 2 25mm 2-5Nm IP20 C

5 IEC Rozměry: 000IMP/ 00 27, ,5 75 3X5 (00)A C7 Pokyny pro instalaci: Připojení k síti: Ua na svorku Ub na svorku 2 Uc na svorku 3 N na svorku 4 Vývody z měřících transformátorů: Ia IN 0(L), OUT 9(K) Ib IN 8(L), OUT 7(K) Ic IN 6(L), OUT 5(K) Svorky (K) dle normy zemnit! Podmínky použití: Při instalaci musí být vždy respektovány národní normy, direktivy a předpisy. Elektroměr smí být instalován jen odbornými, příslušně vyškolenými pracovníky. Během skladování, dopravy a provozu je třeba elektroměr chránit před vlhkostí. Nesmí být provozován mimo meze specifikované technickými údaji. Důležité instrukce: Bezpečnost Před uvedením do provozu zkontrolujte soulad napájecího napětí se jmenovitým (viz. předchozí informace). Zkontrolujte nepoškozenost vodičů a také zajistěte, aby během připojování do svorek nebyly vodiče pod napětím. Čištění Po odpojení od napájení může být elektroměr čištěn suchým hadříkem nebo zvlhčeným mýdlovým roztokem. Pro čištění nikdy nepoužívejte agresivní prostředky nebo produkty obsahující rozpouštědla. Údržba Elektroměr je bezúdržbový. Pokud je elektroměr během dopravy nebo skladování poškozen, není uživatel oprávněn do něj jakýmkoliv způsobem zasahovat. Záruka V případě porušení plomby ztrácíte záruční práva. Katalogové označení Balení Hmotnost 99D ks 500g C2

6 IEC Měřící poměry: Poměr Rozsah Poměr Rozsah Poměr 000IMP/ Rozsah C7 5/5 25/5 40/5 50/5 60/5 75/5 80/5 00/5 20/5 50/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 000/5 200/5 500/5 600/5 2000/5 2500/5 3000/5 4000/5 5000/5 6000/5 3X5 (00)A Pokyny pro nastavení poměrů: Po připojení napětí dojde po 2 sec. k zobrazení aktuálního měřícího poměru (standardně 5/5). Pro změnu zmáčkněte tlačítko SET na čelní straně. Opakovaným stlačením lze nastavit požadovanou hodnotu měřícího poměru. Pro uložení aktuálně nastavené hodnoty zmáčkněte a přidržte tlačítko SET po dobu 30 sec., dokud se na LCD nezobrazí počítadlo spotřebovaných (pro každý měřící rozsah se automaticky vybere vhodný číselný rozsah displeje). Měřící poměry se mění v pořadí: 25/5 -> 40/5 -> 50/5 -> 60/5 -> 75/5 -> 80/5 -> 00/5 -> 20/5 -> 50/5 -> 200/5 -> 250/5 -> 300/5 -> 400/5 -> 500/5 -> 600/5 -> 800/5 -> 000/5 -> 200/5 -> 500/5 -> 600/5 -> 2000/5 -> 2500/5 -> 3000/5 -> 4000/5 -> 5000/5 -> 6000/5 -> 5/5 -> Zapojení: MM VO k l k l k l L L2 L3 N K L K L K L C3
