1 V KATALOG 2015 TEXTILNÍ ROLETKY - technické informace - zamìøení - montáž - ceník hotových výrobkù

2 OBSAH Všeobecné informace Typy textilních roletek JAZZ 17 textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace JAZZ 17 DEN/NOC textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace JAZZ EXPERT textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace JAZZ EXPERT DEN/NOC textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace JAZZ 32 textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace COLLETE PLUS textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace COLLETE XL textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace COLLETE XL DEN/NOC textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace OPTIMA textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace OPTIMA DEN/NOC textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace OPTIMA MINI textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace STREAM textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace SREAM S textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace LEGEND textilní roletka - Základní ceníková sestava + pøíplatky - Technické informace UMÍSTÌNÍ DISTANÈNÍCH KLÍNÙ PRO OKNA FAKRO, ROTO, VELUX MONTÁŽ STØEŠNÍ TEXTILNÍ ROLETKY LEGEND MONTÁŽNÍ A DALŠÍ ZAMÌØOVACÍ POKYNY MONTÁŽ ROLETKY JAZZ-EXPERT TOLERANCE LÁTEK DEN/NOC CENÍK TEXTILNÍCH ROLETEK STRANA 1

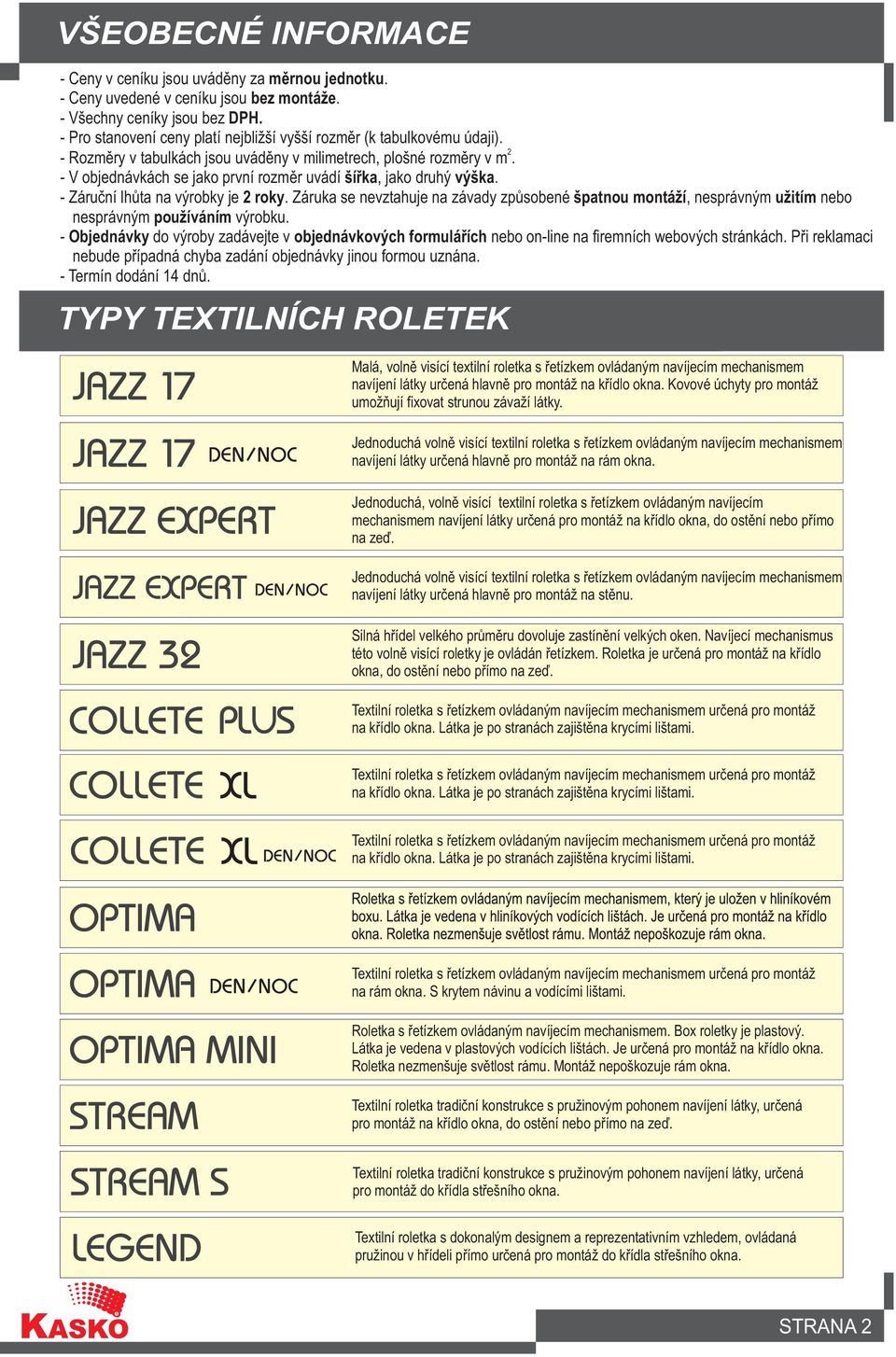

3 VŠEOBECNÉ INFORMACE - Ceny v ceníku jsou uvádìny za mìrnou jednotku. - Ceny uvedené v ceníku jsou bez montáže. - Všechny ceníky jsou bez DPH. - Pro stanovení ceny platí nejbližší vyšší rozmìr (k tabulkovému údaji). 2 - Rozmìry v tabulkách jsou uvádìny v milimetrech, plošné rozmìry v m. - V objednávkách se jako první rozmìr uvádí šíøka, jako druhý výška. - Záruèní lhùta na výrobky je 2 roky. Záruka se nevztahuje na závady zpùsobené špatnou montáží, nesprávným užitím nebo nesprávným používáním výrobku. - Objednávky do výroby zadávejte v objednávkových formuláøích nebo on-line na firemních webových stránkách. Pøi reklamaci nebude pøípadná chyba zadání objednávky jinou formou uznána. - Termín dodání 14 dnù. TYPY TEXTILNÍCH ROLETEK Malá, volnì visící textilní roletka s øetízkem ovládaným navíjecím mechanismem navíjení látky urèená hlavnì pro montáž na køídlo okna. Kovové úchyty pro montáž umožòují fixovat strunou závaží látky. Jednoduchá volnì visící textilní roletka s øetízkem ovládaným navíjecím mechanismem navíjení látky urèená hlavnì pro montáž na rám okna. Jednoduchá, volnì visící textilní roletka s øetízkem ovládaným navíjecím mechanismem navíjení látky urèená pro montáž na køídlo okna, do ostìní nebo pøímo na zeï. Jednoduchá volnì visící textilní roletka s øetízkem ovládaným navíjecím mechanismem navíjení látky urèená hlavnì pro montáž na stìnu. Silná høídel velkého prùmìru dovoluje zastínìní velkých oken. Navíjecí mechanismus této volnì visící roletky je ovládán øetízkem. Roletka je urèená pro montáž na køídlo okna, do ostìní nebo pøímo na zeï. Textilní roletka s øetízkem ovládaným navíjecím mechanismem urèená pro montáž na køídlo okna. Látka je po stranách zajištìna krycími lištami. Textilní roletka s øetízkem ovládaným navíjecím mechanismem urèená pro montáž na køídlo okna. Látka je po stranách zajištìna krycími lištami. Textilní roletka s øetízkem ovládaným navíjecím mechanismem urèená pro montáž na køídlo okna. Látka je po stranách zajištìna krycími lištami. Textilní roletka s øetízkem ovládaným navíjecím mechanismem urèená pro montáž na rám okna. S krytem návinu a vodícími lištami. Roletka s øetízkem ovládaným navíjecím mechanismem. Box roletky je plastový. Látka je vedena v plastových vodících lištách. Je urèená pro montáž na køídlo okna. Roletka nezmenšuje svìtlost rámu. Montáž nepoškozuje rám okna. Textilní roletka tradièní konstrukce s pružinovým pohonem navíjení látky, urèená pro montáž na køídlo okna, do ostìní nebo pøímo na zeï. Textilní roletka tradièní konstrukce s pružinovým pohonem navíjení látky, urèená pro montáž do køídla støešního okna. Textilní roletka s dokonalým designem a reprezentativním vzhledem, ovládaná pružinou v høídeli pøímo urèená pro montáž do køídla støešního okna. STRANA 22

4 - vhodná do rozmìrù 1500 x 2300 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící s možností fixace - držáky, závaží látky a øetízek v barvì bílé a hnìdé - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - neinvazivní montáž pomoci plastových úchytù - na køídlo (nezmenšuje svìtlost) - invazivní montáž pomocí šroubù - na køídlo (nezmenšuje svìtlost) - do ostìní - nad okno ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY JAZZ 17 PRÙMÌR HØÍDELE 17 mm LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù HØÍDEL: hliníkový profil, prùmìr 17 mm DRŽÁKY: plastové BARVY DRŽÁKÙ: bílá, hnìdá ZÁVAŽÍ: hliníkové BARVY ZÁVAŽÍ: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: strop, zeï, køídlo okna PØÍPLATKY VÝŠKA ROLETKY: 1710 mm mm, 2010 mm mm PLASTOVÉ ÚCHYTY: v barvì bílé nebo hnìdé (zamìøení a montáž strana 5) PLASTOVÉ ÚCHYTY S FIXACÍ SESTAVA Pøevodový mechanismus 2. Krytka øetízku 3. Držák roletky 4. Látka 5. Ovládací øetízek 6. Závaží látky 7. Koncovka závaží látky 8. Spojka øetízku 9. Høídel (prùmìr 17 mm) 6 7 STRANA 3

5 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY 22 mm 22 mm ZAMÌØENÍ VÝŠKY - montáž šrouby 35 mm ZÁVAŽÍ LÁTKY 15 mm ŠÍØKA LÁTKY 15 mm 35 mm 17 mm DRUHY MONTÁŽE - ŠROUBY MONTÁŽ NA KØÍDLO MONTÁŽ DO OSTÌNÍ MONTÁŽ NAD OKNO MONTÁŽ Roletku je možné namontovat na zeï i do stropu. Nejdøíve pøipevníme držák roletky na stranì ovládání, nasadíme do nìj roletku i s druhým držákem, vyrovnáme a zaznaèíme si místo pro uchycení druhého držáku. Vyjmeme roletku, držák pøipevníme a nasadíme roletku zpìt. Upravíme dorazy øetízku a zkontrolujeme funkci roletky. STRANA 4

6 ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ PLASTOVÝMI ÚCHYTY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 22 mm 22 mm mm 7 ZÁVAŽÍ LÁTKY 15 mm ŠÍØKA LÁTKY 15 mm 35 mm 17 mm MONTÁŽ - NA PLASTOVÉ ÚCHYTY MONTÁŽ NA KØÍDLO MONTÁŽ Nejdøíve podle rozmìru roletky vyznaèíme na køídlo okna její umístìní. Na držáky roletky nasuneme plastové úchyty. Odstraníme krycí pásky samolepících ploch úchytù. Poté na stranì ovládání nasadíme držák roletky i s úchytem na køídlo okna (obrázek 1). Do nìj nasadíme roletku i s druhým držákem a ten následnì opìt zavìsíme shora na køídlo okna (obrázek 2). Nyní jen zkontrolujeme správnou funkènost roletky. PLASTOVÝ ÚCHYT ROLETKY OBRÁZEK 1 OBRÁZEK 2 PLASTOVÝ ÚCHYT 16 mm SAMOLEPÍCÍ PÁSKA STRANA 5

7 ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ PLASTOVÝMI ÚCHYTY A FIXACÍ Šíøku roletky udáváme vèetnì držákù, je také možné zadatt èistou šíøku látky - toto je nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 22 mm 22 mm mm 15 mm ŠÍØKA LÁTKY 15 mm 35mm 35 mm ZÁVAŽÍ LÁTKY 17 mm MONTÁŽ - PLASTOVÝ DRŽÁK A FIXACE MONTÁŽ NA KØÍDLO MONTÁŽ Nejdøíve podle rozmìru roletky vyznaèíme na køídlo okna její umístìní. Na držáky roletky pøípevníme a zajistíme plastové úchyty (obrázek 1). Odstraníme krycí pásky samolepících ploch úchytù. Poté na stranì ovládání nasadíme držák roletky i s úchytem na køídlo okna (obrázek 2). Do nìj nasadíme roletku i s druhým držákem a ten následnì opìt zavìsíme shora na køídlo okna. Nyní kolmo pod výstupy fixace umístíme ze spodu na køídlo okna úchyty fixace (obrázek 3). Napneme a zajistíme silonovou fixaci. Poté zkontrolujeme správnou funkènost roletky. OBRÁZEK 1 OBRÁZEK 2 OBRÁZEK 3 PLASTOVÝ ÚCHYT ROLETKY PLASTOVÝ ÚCHYT FIXACE SAMOLEPÍCÍ PÁSKA PLASTOVÝ ÚCHYT ROLETKY PLASTOVÝ DRŽÁK FIXACE STRANA 6

8 - vhodná do rozmìrù 1300 x 1600 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky, závaží látky a øetízek v barvì bílé a hnìdé - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - neinvazivní montáž pomocí plastových úchytù - na køídlo (nezmenšuje svìtlost) ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY JAZZ 17 DEN/NOC PRÙMÌR HØÍDELE 17 mm LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 9 druhù látek, celkem 83 odstínù HØÍDEL: hliníkový profil, prùmìr 17 mm DRŽÁKY: plastové BARVY DRŽÁKÙ: bílá, hnìdá ZÁVAŽÍ: hliníkové BARVY ZÁVAŽÍ: bílá, hnìdá LIŠTY PRO FIXACI LÁTKY: hliníkové BARVY LIŠT: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: køídlo okna PØÍPLATKY LÁTKY: skupiny 2, 3, 4 a 5 STRANA 7

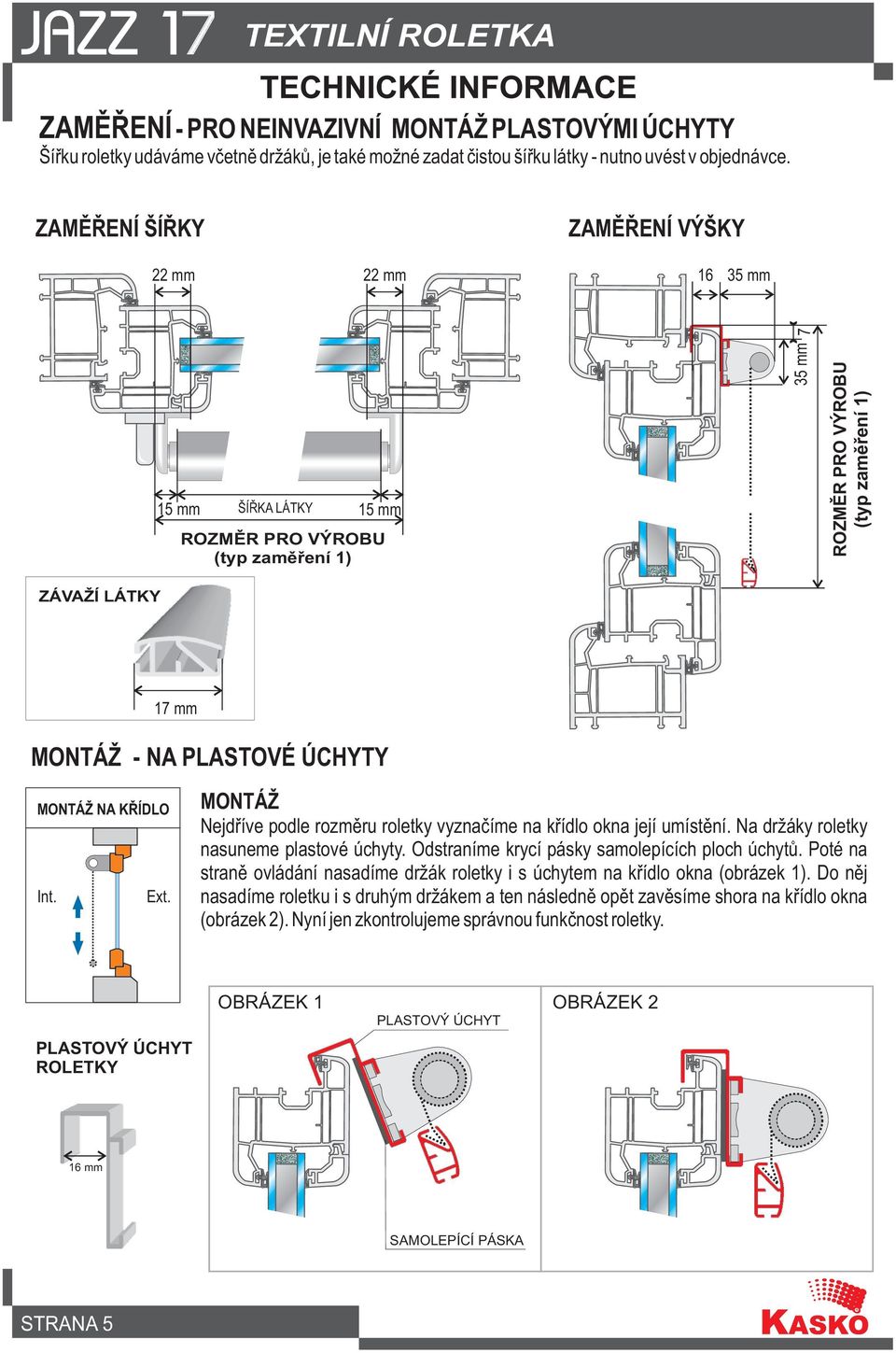

9 ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ PLASTOVÝMI ÚCHYTY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 22 mm 22 mm mm mm ŠÍØKA LÁTKY 15 mm 35 mm MONTÁŽ - NA PLASTOVÉ ÚCHYTY MONTÁŽ NA KØÍDLO MONTÁŽ Nejdøíve podle rozmìru roletky vyznaèíme na køídlo okna její umístìní. Na držáky roletky nasuneme plastové úchyty. Odstraníme krycí pásky samolepících ploch úchytù. Poté na stranì ovládání nasadíme držák roletky i s úchytem na køídlo okna (obrázek 1). Do nìj nasadíme roletku i s druhým držákem a ten následnì opìt zavìsíme shora na køídlo okna (obrázek 2). Nyní jen zkontrolujeme správnou funkènost roletky. PLASTOVÝ ÚCHYT ROLETKY OBRÁZEK 1 OBRÁZEK 2 PLASTOVÝ ÚCHYT SAMOLEPÍCÍ PÁSKA STRANA 8

10 - vhodná do rozmìrù 2000 x 2500 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky, závaží látky a øetízek v deseti barevných odstínech - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (nezmenšuje svìtlost) - do ostìní - nad okno ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY JAZZ EXPERT PRÙMÌR HØÍDELE 25 mm LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY: plastové BARVY DRŽÁKÙ: bílá, žlutá, hnìdá, béžová, šedá, oranžová, svìtle zelená, tmavì zelená, modrá, svìtle modrá ZÁVAŽÍ: hliníkové BARVY ZÁVAŽÍ: bílá, béžová, zelená, modrá, šedá, žlutá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, žlutá, hnìdá, béžová, šedá, oranžová, svìtle zelená, tmavì zelená, modrá, svìtle modrá UCHYCENÍ: strop, zeï PØÍPLATKY VÝŠKA ROLETKY: 1710 mm mm, 2010 mm mm SESTAVA Pøevodový mechanismus 2. Krytka øetízku 3. Držák roletky 4. Látka 5. Ovládací øetízek 6. Závaží látky 7. Koncovka závaží látky 8. Spojka øetízku 9. Høídel (prùmìr 25 mm) 6 7 STRANA 9

11 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA U LÁTKY ADRIANA PØI ŠÍØCE NAD 1750 mm A VÝŠCE NAD 1600 mm JE NUTNÁ KONZULTACE S VÝROBCEM. ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - toto je nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY 19 mm 19 mm ZAMÌØENÍ VÝŠKY 63 mm ŠÍØKA LÁTKY 19 mm 19 mm 42 mm ZÁVAŽÍ LÁTKY DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ DO OSTÌNÍ 17 mm MONTÁŽ NAD OKNO MONTÁŽ Roletku je možné namontovat na zeï i do stropu. Nejdøíve pøípevníme držák roletky na stranì ovládání, nasadíme do nìj roletku i s druhým držákem, vyrovnáme a zaznaèíme si místo pro uchycení druhého držáku. Vyjmeme roletku, držák pøipevníme a nasadíme roletku zpìt. Upravíme dorazy øetízku a zkontrolujeme funkci roletky. STRANA 10

12 - vhodná do rozmìrù 1800 x 2500 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky a øetízek v deseti barevných odstínech, závaží látky a lišty pro fixaci látky ve dvou barevných odstínech - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (nezmenšuje svìtlost) - nad okno ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY JAZZ EXPERT DEN/NOC PRÙMÌR HØÍDELE 25 mm LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 9 druhù látek, celkem 83 odstínù HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY: plastové BARVY DRŽÁKÙ: bílá, hnìdá ZÁVAŽÍ: hliníkové BARVY ZÁVAŽÍ: bílá, hnìdá LIŠTY PRO FIXACI LÁTKY: hliníkové BARVY LIŠT: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: zeï PØÍPLATKY LÁTKY: skupiny 2, 3, 4 a 5 STRANA11 7

13 ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - toto je nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY 19 mm 19 mm ZAMÌØENÍ VÝŠKY 63 mm ŠÍØKA LÁTKY 19 mm 19 mm 42 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ NAD OKNO Montáž Jazz Expert str. 36 STRANA 12

14 - vhodná do rozmìrù 3000 x 2500 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky a øetízek v barvì bílé a závaží látky v sedmi barevných odstínech - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (nezmenšuje svìtlost) - do ostìní - nad okno ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY JAZZ 32 PRÙMÌR HØÍDELE 32 mm LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù HØÍDEL: hliníkový profil, prùmìr 32 mm DRŽÁKY: plastové BARVY DRŽÁKÙ: bílá ZÁVAŽÍ: hliníkové BARVY ZÁVAŽÍ: bílá, béžová, zelená, modrá, šedá, žlutá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá UCHYCENÍ: strop, zeï PØÍPLATKY VÝŠKA ROLETKY : 1710 mm mm, 2010 mm mm SESTAVA Pøevodový mechanismus 2. Krytka øetízku 3. Držák roletky 4. Látka 5. Ovládací øetízek 6. Závaží látky 7. Koncovka závaží látky 8. Spojka øetízku 9. Høídel (prùmìr 32 mm) 6 7 STRANA 13

15 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA U LÁTKY ADRIANA PØI ŠÍØCE NAD 1750 mm A VÝŠCE NAD 1600 mm A U OSTATNÍCH LÁTEK PØI ŠÍØCE NAD 2000 mm A VÝŠCE NAD 1800 mm JE NUTNÁ KONZULTACE S VÝROBCEM. ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - toto je nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY 36 mm 36 mm ZAMÌØENÍ VÝŠKY 60 mm 25 mm ŠÍØKA LÁTKY 25 mm ZÁVAŽÍ LÁTKY 40 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ DO OSTÌNÍ MONTÁŽ NAD OKNO 17 mm MONTÁŽ Roletku je možné namontovat na zeï i do stropu. Nejdøíve pøípevníme držák roletky na stranì ovládání, nasadíme do nìj roletku i s druhým držákem, vyrovnáme a zaznaèíme si místo pro uchycení druhého držáku. Vyjmeme roletku, držák pøipevníme a nasadíme roletku zpìt. Upravíme dorazy øetízku a zkontrolujeme funkci roletky. STRANA 14

16 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY COLLETE PLUS LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù BOX: hliníkový profil BARVY BOXU: bílá, tmavì hnìdá HØÍDEL: hliníkový profil, prùmìr 17 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá, hnìdá KRYCÍ LIŠTA: hliníková BARVA KRYCÍ LIŠTY: bílá, hnìdá ZÁVAŽÍ LÁTKY: pozinkovaný plech BARVY ZÁVAŽÍ LÁTKY: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: køídlo okna PØÍPLATKY TEXTILNÍ ROLETKA - vhodná do rozmìrù 1500 x 2500 mm (š x v) dle typu látky - roletka je v provedení s krytem návinu látky a s krycími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé, hnìdé a v pìti dekorech renolitových fólií - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (zmenšuje svìtlost) VÝŠKA ROLETKY: 1710 mm mm, 2010 mm mm BOX, KRYCÍ LIŠTY A ZÁVAŽÍ LÁTKY: støíbrná, svìtlý dub, oøech, zlatý dub, višeò, mahagon SESTAVA Box návinu 2. Držák roletky 3. Krytka boxu 4. Pøevodový mechanismus 5. Krycí lišta 6. Závaží látky 7. Ovládací øetízek 8. Krytka závaží látky 9. Závaží øetízku 10. Látka 11. Spojka øetízku STRANA 15

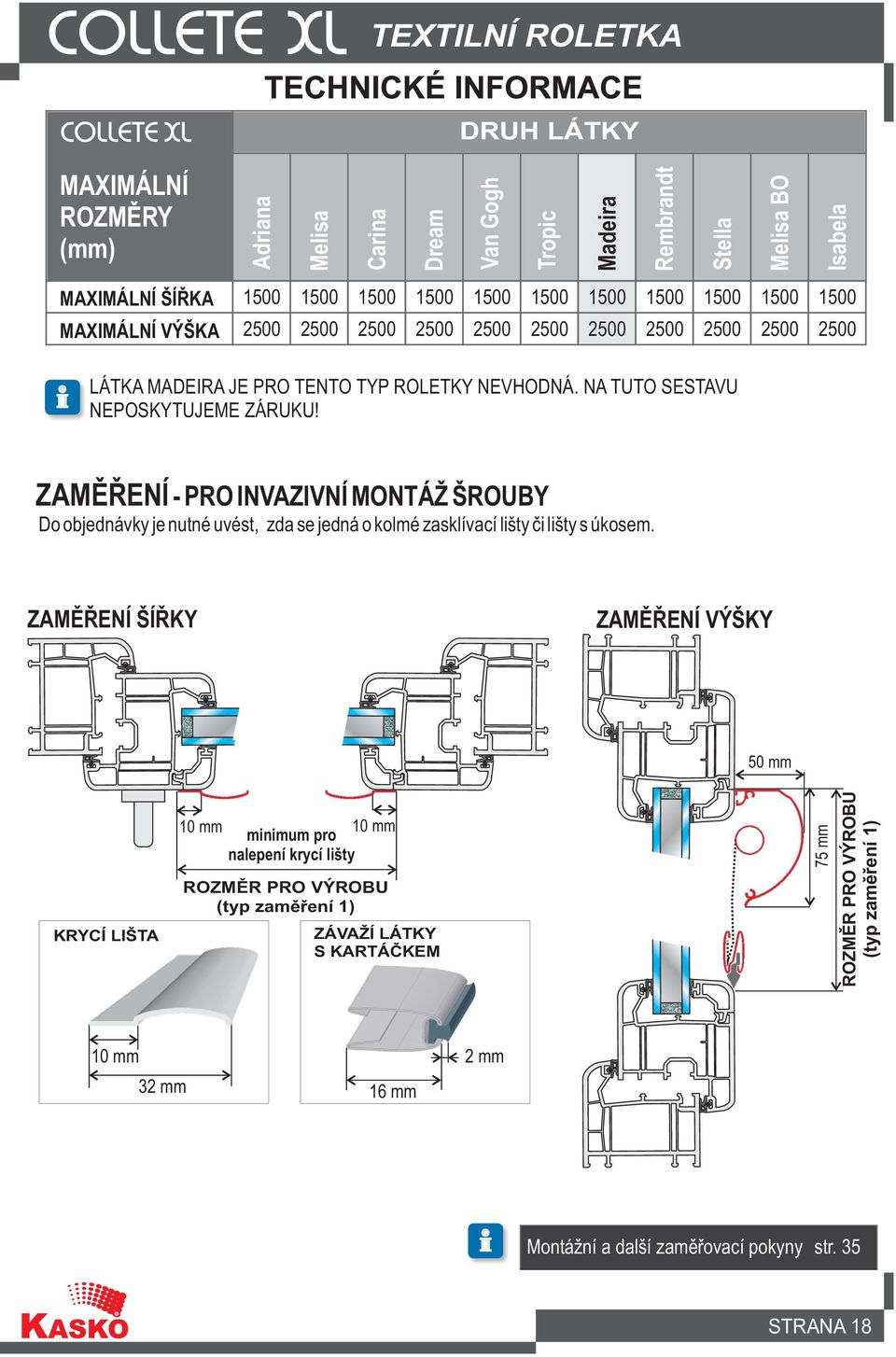

17 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA LÁTKA MADEIRA JE PRO TENTO TYP ROLETKY NEVHODNÁ. NA TUTO SESTAVU NEPOSKYTUJEME ZÁRUKU! ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Do objednávky je nutné uvést, zda se jedná o kolmé zasklívací lišty èi lišty s úkosem. ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 25 mm KRYCÍ LIŠTA 10 mm minimum pro nalepení krycí lišty 10 mm ZÁVAŽÍ LÁTKY S KARTÁÈKEM 68 mm 10 mm 32 mm 16 mm 2 mm Montážní a další zamìøovací pokyny str. 35 STRANA 16

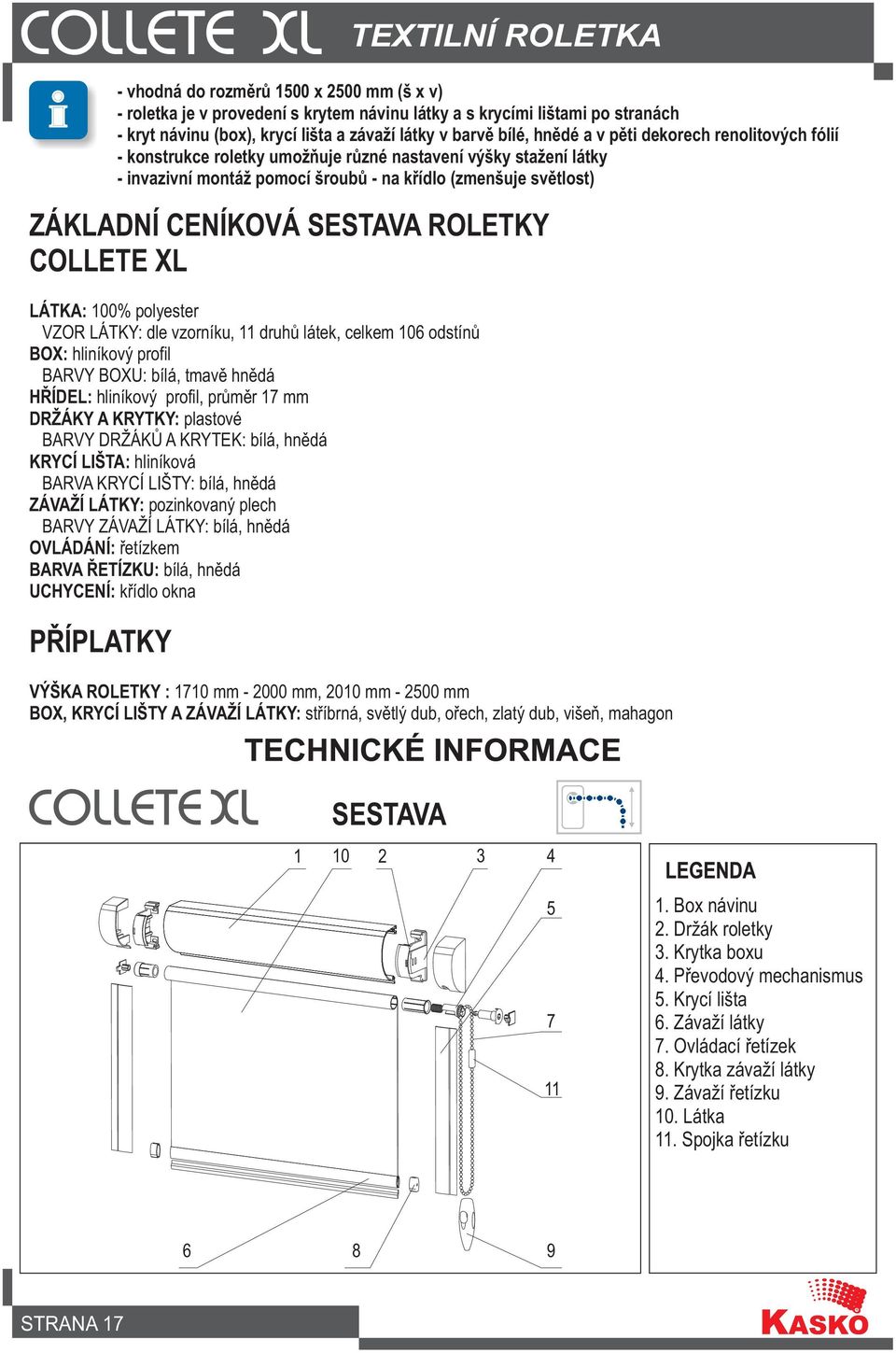

18 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY COLLETE XL LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù BOX: hliníkový profil BARVY BOXU: bílá, tmavì hnìdá HØÍDEL: hliníkový profil, prùmìr 17 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá, hnìdá KRYCÍ LIŠTA: hliníková BARVA KRYCÍ LIŠTY: bílá, hnìdá ZÁVAŽÍ LÁTKY: pozinkovaný plech BARVY ZÁVAŽÍ LÁTKY: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: køídlo okna PØÍPLATKY TEXTILNÍ ROLETKA - vhodná do rozmìrù 1500 x 2500 mm (š x v) - roletka je v provedení s krytem návinu látky a s krycími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé, hnìdé a v pìti dekorech renolitových fólií - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (zmenšuje svìtlost) VÝŠKA ROLETKY : 1710 mm mm, 2010 mm mm BOX, KRYCÍ LIŠTY A ZÁVAŽÍ LÁTKY: støíbrná, svìtlý dub, oøech, zlatý dub, višeò, mahagon SESTAVA Box návinu 2. Držák roletky 3. Krytka boxu 4. Pøevodový mechanismus 5. Krycí lišta 6. Závaží látky 7. Ovládací øetízek 8. Krytka závaží látky 9. Závaží øetízku 10. Látka 11. Spojka øetízku STRANA 17

19 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA LÁTKA MADEIRA JE PRO TENTO TYP ROLETKY NEVHODNÁ. NA TUTO SESTAVU NEPOSKYTUJEME ZÁRUKU! ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Do objednávky je nutné uvést, zda se jedná o kolmé zasklívací lišty èi lišty s úkosem. ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 50 mm KRYCÍ LIŠTA 10 mm 10 mm minimum pro nalepení krycí lišty ZÁVAŽÍ LÁTKY S KARTÁÈKEM 75 mm 10 mm 32 mm 16 mm 2 mm Montážní a další zamìøovací pokyny str. 35 STRANA 18

20 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY COLLETE XL DEN/NOC LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 9 druhù látek, celkem 83 odstínù BOX: hliníkový profil BARVY BOXU: bílá, hnìdá HØÍDEL: hliníkový profil, prùmìr 17 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá, hnìdá VODÍCÍ LIŠTA: hliníková BARVA VODÍCÍ LIŠTY: bílá, hnìdá ZÁVAŽÍ LÁTKY: hliníkové BARVY ZÁVAŽÍ LÁTKY: bílá, hnìdá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá UCHYCENÍ: køídlo okna PØÍPLATKY TEXTILNÍ ROLETKA - vhodná do rozmìrù 1500 x 2500 mm (š x v) - roletka je v provedení s krytem návinu látky a s krycími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé, hnìdé a v pìti dekorech renolitových fólií - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (zmenšuje svìtlost) LÁTKY : skupiny 2, 3, 4 a 5 BOX, KRYCÍ LIŠTY A ZÁVAŽÍ LÁTKY : støíbrná, svìtlý dub, oøech, zlatý dub, višeò, mahagon STRANA 19

21 ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 50 mm KRYCÍ LIŠTA 10 mm 10 mm minimum pro nalepení krycí lišty 75 mm 10 mm 32 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ Box s návinem našroubujeme v horní èásti okna pomocí šroubù. Na rám okna nalepíme vodící lišty pomocí oboustranné lepící pásky. Nakonec upravíme dorazy krajních poloh na ovládacím øetízku. STRANA 20

22 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY OPTIMA PLUS LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù BOX: hliníkový profil BARVY BOXU: bílá, hnìdá, støíbrná HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá, hnìdá, støíbrná VODÍCÍ LIŠTA: hliníková BARVA VODÍCÍ LIŠTY: bílá, hnìdá, støíbrná ZÁVAŽÍ LÁTKY: hliníkové BARVY ZÁVAŽÍ LÁTKY: bílá, hnìdá, støíbrná OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá, šedá UCHYCENÍ: køídlo okna PØÍPLATKY TEXTILNÍ ROLETKA - vhodná do rozmìrù 2000 x 2500 mm (š x v) dle typu látky - roletka je v provedení s krytem návinu látky a s vodícími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé, hnìdé a støíbrné - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - neinvazivní montáž pomocí oboustranné lepící pásky - na køídlo (nezmenšuje svìtlost) VÝŠKA ROLETKY : 1710 mm mm, 2010 mm mm SESTAVA Box návinu 2. Krytka boxu 3. Pøevodový mechanismus 4. Vodící lišta 5. Ovládací øetízek 6. Látka 7. Závaží látky 8. Spojka øetízku 8 STRANA 21

23 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA U LÁTKY ADRIANA PØI ŠÍØCE NAD 1750 mm A VÝŠCE NAD 1600 mm JE NUTNÁ KONZULTACE S VÝROBCEM. ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ OBOUSTRANNOU LEPÍCÍ PÁSKOU ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 42 mm 20 mm 20 mm V pøípadì zamìøení do otvoru, je nutné poèítat s tím, že celková šíøka boxu je o 32 mm vìtší než rozmìr pro výrobu. 60 mm VODÍCÍ LIŠTA ZÁVAŽÍ LÁTKY 15 mm 18 mm 20 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO 17 mm MONTÁŽ Box s návinem nalepíme v horní èásti okna pomocí oboustranné lepící pásky. Na rám okna nalepíme vodící lišty pomocí oboustranné lepící pásky. Upravíme dorazy krajních poloh na ovládacím øetízku. STRANA 22

24 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY OPTIMA DEN/NOC LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 9 druhù látek, celkem 83 odstínù BOX: hliníkový profil BARVY BOXU: bílá, hnìdá, støíbrná HØÍDEL: hliníkový profil, prùmìr 18 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá, hnìdá, støíbrná VODÍCÍ LIŠTA: hliníková BARVA VODÍCÍ LIŠTY: bílá, hnìdá, støíbrná ZÁVAŽÍ LÁTKY: hliníkové BARVY ZÁVAŽÍ LÁTKY: bílá, hnìdá, støíbrná OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá, hnìdá, šedá UCHYCENÍ: køídlo okna PØÍPLATKY TEXTILNÍ ROLETKA - vhodná do rozmìrù 1500 x 1500 mm (š x v) dle typu látky - roletka je v provedení s krytem návinu látky a s vodícími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé, hnìdé a støíbrné - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - neinvazivní montáž pomocí oboustranné lepící pásky - na køídlo (nezmenšuje svìtlost) LÁTKY : skupiny 2, 3, 4 a 5 STRANA 23

25 ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ OBOUSTRANNOU LEPÍCÍ PÁSKOU ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 42 mm 20 mm 20 mm V pøípadì zamìøení do otvoru, je nutné poèítat s tím, že celková šíøka boxu je o 32 mm vìtší než rozmìr pro výrobu. 60 mm VODÍCÍ LIŠTA 15 mm 18 mm 20 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ Box s návinem nalepíme v horní èásti okna pomocí oboustranné lepící pásky. Na rám okna nalepíme vodící lišty pomocí oboustranné lepící pásky. Upravíme dorazy krajních poloh na ovládacím øetízku. STRANA 24

26 - vhodná do rozmìrù 1500 x 1500 mm (š x v) dle typu látky - roletka je v provedení s krytem návinu látky a s vodícími lištami po stranách - kryt návinu (box), krycí lišta a závaží látky v barvì bílé - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - neinvazivní montáž pomocí oboustranné lepící pásky - na køídlo (nezmenšuje svìtlost) ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY OPTIMA MINI LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù BOX: plastový profil BARVY BOXU: bílá HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: bílá VODÍCÍ LIŠTA: plastový profil BARVA VODÍCÍ LIŠTY: bílá ZÁVAŽÍ LÁTKY: hliníkové BARVY ZÁVAŽÍ LÁTKY: bílá OVLÁDÁNÍ: øetízkem BARVA ØETÍZKU: bílá UCHYCENÍ: køídlo okna SESTAVA Box návinu 2. Krytka boxu 3. Pøevodový mechanismus 4. Vodící lišta 5. Ovládací øetízek 6. Látka 7. Závaží látky 8. Spojka øetízku 8 STRANA 25

27 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA ZAMÌØENÍ - PRO NEINVAZIVNÍ MONTÁŽ OBOUSTRANNOU LEPÍCÍ PÁSKOU ZAMÌØENÍ ŠÍØKY ZAMÌØENÍ VÝŠKY 42 mm VODÍCÍ LIŠTA PLASTOVÁ 20 mm 20 mm ZÁVAŽÍ LÁTKY 55 mm 15 mm 18 mm 20 mm 17 mm DRUHY MONTÁŽE MONTÁŽ NA KØÍDLO MONTÁŽ Box s návinem nalepíme v horní èásti okna pomocí oboustranné lepící pásky. Na rám okna nalepíme vodící lišty také pomocí oboustranné lepící pásky. Nakonec upravíme dorazy krajních poloh na ovládacím øetízku. STRANA 26

28 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY STREAM LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY: kovové BARVY DRŽÁKÙ: pozinkované ZÁVAŽÍ LÁTKY: døevìné všité v látce OVLÁDÁNÍ: samoaretaèní pružina s provázkem UCHYCENÍ: strop, zeï PØÍPLATKY - vhodná do rozmìrù 2000 x 2400 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky jsou kovové, døevìné závaží je všité do látky - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (nezmenšuje svìtlost) - do ostìní - nad okno VÝŠKA ROLETKY: 1210 mm mm, 1810 mm mm DRŽÁK ROLETKY: plastový SESTAVA Samoaretaèní pružina 2. Pøevodový mechanismus 3. Držák roletky 4. Látka 5. Závaží látky 6. Ovládací šòùrka 7. Hliníková høídel 5 6 STRANA 27

29 DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Šíøku roletky udáváme vèetnì držákù, je také možné zadat èistou šíøku látky - nutno uvést v objednávce. ZAMÌØENÍ ŠÍØKY U LÁTKY ADRIANA PØI ŠÍØCE NAD 1750 mm A VÝŠCE NAD 1600 mm JE NUTNÁ KONZULTACE S VÝROBCEM. 28 mm 28 mm ZAMÌØENÍ VÝŠKY mm 57 mm 16 mm ŠÍØKA LÁTKY 16 mm 20 mm 20 mm LEVÝ 25 mm KOVOVÝ DRŽÁK ROLETKY PRAVÝ 45 mm PRAVÝ ZÁVAŽÍ LÁTKY DRUHY MONTÁZÌ 16 mm ŠÍØKA LÁTKY 16 mm MONTÁŽ NA KØÍDLO MONTÁŽ DO OSTÌNÍ MONTÁŽ NAD OKNO 8 mm 20 mm MONTÁŽ Nejprve upevníme nosiè s otvorem pro plochý èep, ve kterém je upevnìn pružinový mechanismus. Tento musí být vždy upevnìn vlevo pøi pohledu zevnitø. Dále zamìøíme a upevníme pravý nosiè roletky. Roletku musíme do nosièe nasadit tak, aby plochý èep navíjeèe byl vždy ve svislé poloze! NAPNUTÍ ROLETKY V pøípadì, že jde roletka jen zvolna nahoru, navineme ji zpìt na høídel a otoèíme s celou roletkou o 6-8 otáèek ve smìru odvíjení látky. Poèet otáèek ruèního navíjení volte s ohledem na délku roletky. STRANA 28

30 PRO STØEŠNÍ OKNA - vhodná do rozmìrù 2000 x 2400 mm (š x v) dle typu látky - roletka je v provedení bez krytu návinu, volnì visící - držáky a krytky jsou šedé, hliníkové závaží je všité do látky - konstrukce roletky neumožòuje rùzné nastavení výšky látky - invazivní montáž pomocí šroubù - na køídlo (zmenšuje svìtlost) ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY STREAM S LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù HØÍDEL: hliníkový profil, prùmìr 25 mm DRŽÁKY A KRYTKY: plastové BARVY DRŽÁKÙ A KRYTEK: šedá ZÁVAŽÍ LÁTKY: hliník OVLÁDÁNÍ: pružina a madlo UCHYCENÍ: rám støešního okna DRŽÁK: plastový BARVA DRŽÁKU: šedá HÁÈEK: šedý PØÍPLATKY VÝŠKA ROLETKY: 1210 mm mm, 1810 mm mm DRŽÁK PØED ŠPALETU: plastový - bílý HÁÈEK: transparentní SESTAVA Navíjecí pružina 2. Navíjecí mechanismus 3. Látka 4. Závaží látky 5. Madlo 6. Háèek 7. Držák roletky 8. Hliníková høídel 4 6 STRANA 29

31 PRO STØEŠNÍ OKNA DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA U LÁTKY ADRIANA PØI ŠÍØCE NAD 1750 mm A VÝŠCE NAD 1600 mm JE NUTNÁ KONZULTACE S VÝROBCEM. POUŽITÍM POGUMOVANÉ LÁTKY U OKEN S VÌTŠÍM SKLONEM SE MÙŽE LÁTKA VLASTNÍ VÁHOU PROVÌŠOVAT! ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Vymìøení roletky u oken Velux a Fakro nebo u oken s kolmým rámem, je nutné provádìt na vnìjší hranì, NE u skla. Do zakázky je nutné udávat výrobce oken (Fakro, Velux atd.)! ZAMÌØENÍ ŠÍØKY Minimálnì 45 mm ZAMÌØENÍ VÝŠKY DRUHY MONTÁŽE MONTÁŽ DO KØÍDLA ZÁVAŽÍ LÁTKY 16 mm 16 mm 10 mm HÁÈEK LEVÝ PRAVÝ MONTÁŽ Nejprve upevníme nosiè s otvorem pro plochý èep, ve kterém je upevnìn pružinový mechanismus. Tento musí být vždy upevnìn vlevo pøi pohledu zevnitø. Dále zamìøíme a upevníme pravý nosiè roletky. Roletku do nosièe musíme nasadit tak, aby plochý èep navíjeèe byl vždy ve svislé poloze! Minimálnì 45 mm NAPNUTÍ ROLETKY V pøípadì, že jde roletka jen zvolna nahoru, navineme ji zpìt na høídel a otoèíme s celou roletkou o 6-8 otáèek ve smìru odvíjení látky. Poèet otáèek ruèního navíjení volte s ohledem na délku roletky. STRANA 30

32 ZÁKLADNÍ CENÍKOVÁ SESTAVA ROLETKY LEGEND LÁTKA: 100% polyester VZOR LÁTKY: dle vzorníku, 11 druhù látek, celkem 106 odstínù KRYCÍ LIŠTA NÁVINU: hliníkový profil BARVA KRYCÍ LIŠTY NÁVINU: bílá, hnìdá, støíbrná BOÈNÍ KRYCÍ LIŠTY: hliníkový profil 32 x 25 mm, u pogumované látky 50 x 25 mm BARVA BOÈNÍCH KRYCÍCH LIŠT: bílá, hnìdá, støíbrná KRYTKA BOXU: plastová BARVA KRYTEK BOXU: bílá, hnìdá, støíbrná SPODNÍ ZÁVAŽÍ: bílá, hnìdá, støíbrná HØÍDEL: hliníkový profil, prùmìr 25 mm OVLÁDÁNÍ: pružina a madlo UCHYCENÍ: rám støešního okna PØÍPLATKY VÝŠKA ROLETKY: 1110 mm mm PROVEDENÍ: svìtlá borovice, tmavá borovice TYÈ: teleskopická ovládací tyè TEXTILNÍ ROLETKA PRO STØEŠNÍ OKNA ROLETKA LEGEND JE URÈENA VÝHRADNÌ PRO STØEŠNÍ OKNA (VELUX, FAKRO atd.) - vhodná do rozmìrù 1200 x 1400 mm (š x v) dle typu látky - roletka je v provedení s krytem návinu látky a s krycími lištami po stranách - krycí lišta návinu, boèní krycí lišty a závaží látky v barvì bílé, hnìdé a støíbrné - konstrukce roletky umožòuje rùzné nastavení výšky stažení látky - invazivní montáž pomocí šroubù - na køídlo (zmenšuje svìtlost) SESTAVA Krycí lišta návinu 2. Boèní krycí lišta 3. Látka 4. Závaží látky 5. Madlo 6. Brzda 7. Držák roletky 8. Rohová spojka krycí lišty 9. Hliníková høídel 10. Koncovka krycí lišty 11. Pružina 12. Navíjecí mechanismus STRANA 31

33 PRO STØEŠNÍ OKNA DRUH LÁTKY MAXIMÁLNÍ ROZMÌRY (mm) Adriana Melisa Carina Dream Van Gogh Tropic Madeira Rembrandt Stella Melisa BO Isabela MAXIMÁLNÍ ŠÍØKA MAXIMÁLNÍ VÝŠKA POUŽITÍM POGUMOVANÉ LÁTKY U OKEN S VÌTŠÍM SKLONEM SE MÙŽE LÁTKA VLASTNÍ VÁHOU PROVÌŠOVAT! ZAMÌØENÍ - PRO INVAZIVNÍ MONTÁŽ ŠROUBY Vymìøení roletky u oken Velux a Fakro nebo u oken s kolmým rámem, je nutné provádìt na vnìjší hranì, NE u skla. Do zakázky je nutné udávat výrobce oken (Fakro, Velux atd)! ZAMÌØENÍ ŠÍØKY Minimálnì 45 mm ZAMÌØENÍ VÝŠKY 20 mm Interiér DRUHY MONTÁŽE MONTÁŽ DO KØÍDLA Sklo A B C Pokud se nejedná o typizované okno FAKRO nebo VELUX, èi kolmé hrany, je dobré navíc uvádìt do poznámky v objednávce šíøku A (u skla) a C (hloubku úkosu). B je potom rozmìr pro objednání. BOÈNÍ KRYCÍ LIŠTA BOÈNÍ KRYCÍ LIŠTA JEN PRO POGUMOVANÉ LÁTKY Minimálnì 45 mm ZÁVAŽÍ LÁTKY 20 mm 20 mm 7 mm 6 mm 32 mm 7 mm 6 mm 50 mm 17 mm Montáž pomocí distanèních klínù Montáž STRANA 32 str. 33 str. 34 STRANA 32

34 PRO STØEŠNÍ OKNA Umístìní distanèních klínù UMÍSTÌNÍ DISTANÈNÍCH KLÍNÙ PRO OKNA FAKRO DISTANÈNÍ KLÍN Umístìní distanèních klínù UMÍSTÌNÍ DISTANÈNÍCH KLÍNÙ PRO OKNA ROTO DISTANÈNÍ KLÍN UMÍSTÌNÍ DISTANÈNÍCH KLÍNÙ PRO OKNA VELUX U støešních oken VELUX se distanèní klíny nepoužívají. STRANA 33

35 PRO STØEŠNÍ OKNA Obr.1 Obr.2 Obr.3 Pøed zaèátkem montáže zavøete okno a vložte levou vodící lištu. Zašroubujte do poloviny šroub ve spodní èásti vodící lišty. Odchylte vodící lištu smìrem do pokoje a zopakujte postup 2-3 s pravou vodící lištou. Obr.4 Obr.5 Obr.6 Odstraòte z rolety èervené krytky. Umístìte roletu do horní èásti vodících lišt (1+2). Vsuòte obì vodící lišty s roletou do okenního rámu. Obr.7 Obr.8 Obr.9 cca 20 cm Zašroubujte všechny šrouby do vodících lišt, od spodu nahoru. Nasuòte krytky boxu. Stáhnìte roletku dolù cca 20 cm. Obr.10 Obr.11 Obr.12 Vložte spodní závaží do vodících lišt. detail obr. 11 Pohybujte šikmo spodním závažím (3) mezi vodícími lištami. Umístìte pravou stranu do vod. lišty (1+2). Totéž zopakujte s pravou stranou. Roletka je pøipravena k používání. Umístìní použití distanèních klínù pro rùzné typy støešních oken viz str. 33. STRANA 34

36 DRUHY MONTÁŽE A DALŠÍ ZAMÌØOVACÍ POKYNY MONTÁŽ NA KØÍDLO MONTÁŽ Box s návinem pøiložíme v horní èásti okna k zasklívacím lištám a vyznaèíme místa pro vruty. Pøedvrtáme otvory a roletku pøišroubujeme. Krycí lišty pøilepíme k zasklívacím lištám pomocí oboustranné lepící pásky a upravíme dorazy krajních poloh na ovládacím øetízku. DETAIL VEDENÍ ZÁVAŽÍ LÁTKY 10 Závaží látky Krycí lišta 10 mm ANO NE NE Textilní roletku Collete není možné montovat na kulaté a šikmé zasklívací lišty. Pro montáž je nutné aby zasklívací lišta mìla rovnou plochu MINIMÁLNÌ 1 cm. STRANA 35

37 MONTÁŽ 1. Dle nákresu rozmìøte a našroubujte šrouby. Na nì nasaïte boèní držáky roletky a šrouby zatáhnìte. Držák Držák 18 mm Detail boèního držáku roletky pohled zespodu 18 mm 7 mm 42 mm 13 mm 13 mm 7 mm CELKOVÝ VÝROBNÍ ROZMÌR viz. strana 22 (obrázek zamìøení šíøky) 6 mm 13 mm 19 mm 2. Høídel s navinutou látkou nasaïte na stranì ovládání (øetízkem) do ètyøhranu boèního držáku roletky. 3. Druhou stranu vsuòte do boèního držáku roletky viz. obr. 1. Takto usazenou høídel zajistìte pojistkou dle obr OBR. 1 OBR. 2 OBR Pøi vyjmutí høídele s látkou je postup opaèný. STRANA 36

38 TOLERANCE LÁTEK DEN/NOC PROHNUTÝ VZOR ŠIKMÝ VZOR ŠÍØKA PRUHÙ mm 0 až 1 % z šíøky látky + - 3,5 mm Tolerance látky v oblouku pruhu je výrobcem dána max. 3 mm. Není proto možné docílit pøesného srovnání pruhù látky. U tohoto typu roletky je dùležité, aby pruhy pøi pøekrytí zatemnily a nebo postupnì regulovaly prostup svìtla. Nesoubìžnost pruhu, pokud je v toleranci, není dùvodem k reklamaci. ŠIKMÝ CHOD ZKROUCENÍ DO VRTULE PØÍÈNÝ PROHYB x x viz tabulka 4 mm na 1 m 9 mm + 0,5 % z šíøky látky TOLERANCE ŠIKMÉHO CHODU VELIKOST ŠÍØKA / VÝŠKA do 1 m od 1 do 2,5 m nad 2,5 m x - odchylka 4 mm 4 mm na 1 m 12 mm REKLAMACI NEPODLÉHAJÍ: - rozdíly v rozmìrech spadající do výrobních tolerancí - rozdíly zpùsobené chybným zadáním objednávky - závady zpùsobené špatnou montáží - závady zpùsobené montáží do nevyhovujícího prostøedí - závady, na které byl zákazník upozornìn (nadrozmìry, podrozmìry, výrobní tolerance apod.) - rozdíly v odstínech látek, profilù a ostatních komponentù u zakázek, které jsou vyrábìny na více èástí, tj. s rùznými termíny dodání - závady zpùsobené nesprávným užitím nebo nesprávným používáním výrobku - závady zpùsobené mechanickým poškozením ze strany uživatele - látkové roletky jsou urèeny k zastínìní nikoliv k zatemnìní, tato skuteènost také nepodléhá reklamaci STRANA 37

39 CENÍK 2015 TEXTILNÍ ROLETKY - Jazz 17 - Jazz 17 Den/Noc - Jazz Expert - Jazz Expert Den/Noc - Jazz 32 - Collete Plus - Collete XL - Collete XL Den/Noc - Optima - Optima Den/Noc - Optima mini - Stream - Stream S - Legend
