1 Exterier Interier EC 65 mm,80 mm EZ 70 mm, 90 mm systra katalog výrobkù Systra, spol. s r. o. Na Zahrádkách 349 CZ Tišnov Tel: Fax: výroba zaluzie@systra.cz Systra, spol. s r. o. Hyacintová 8 CZ Praha 10 Tel: Fax:

2 Isodesign Popisy jednotlivých èástí, funkce a definice jsou v souladu s ÈSN EN Žaluzie do oken z PVC,Al a døevìných EUROOKEN PLASTOVÉ OKNO DØEVÌNÉ OKNO Provedení: Výrobek Systra è.27 standardní provedení lamel Výrobek Systra è.28 celostínící provedení Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 27,28 typ 8L,8P Použití: Pro všechny typy oken z PVC, AL a døevìných (EUROOKEN) Montáž na rám okna - zasklívací lištu z interiéru Specifikace: 2 Maximální šíøka 220 cm, maximální výška 250 cm, maximální plocha cca 2,5 m. Šíøka se udává délkou lamel, výška se udává jako svìtlost horního a dolního rámu køídla Výška svazku Horní profil L vnìjšího rozmìru 25 x 45 mm, spodní dvoudílný profil 19x10 mm, lamely 25 mm široké o síle 0,18 až 0,215 mm Materiál: horní profil z ocelového plechu, spodní profil dvoudílný ocelový, oboustrannì lakované metodou coil coating, lamely ze slitiny AlMg, polyfunkèní základní díl ovládání a doplòky z plastu Barva: profily, kryty a doplòky bílé, hnìdé,okrové a støíbrné(šedé) lamely dle aktuální nabídky. Ovládání: vytahování I naklápìní lamel kulièkovým øetízkem. Boèní fixace (vedení) lamel monofilovými lanky Pøipevnìní: pøišroubováním základních dílù do rámu køídla resp. do zasklívacích lišt Výška svazku vytažené žaluzie (mm) výška žaluzie (mm) výška svazku POZOR! Pro tento druh výrobku není pro použití vhodná perforovaná lamela. Mùže docházet k poškození textilní pásky. Dvojité zasklení bez distanèních podložek hloubka min. 19 mm min.19 9 Dvojité zasklení + pøíèka 1 ks distanèních podložek min. 15 mm rozdíl pøíèka x vnìjší hrana zaskl. lišty 13 Zpùsob mìøení: min.15 4 min. 19 Výchozí bod levý 19, 15 nebo 11 mm Výchozí bod pravý Trojité zasklení 1 distanèní podložka hloubka min. 15 mm 13 Trojité zasklení 2 páry distanèních podložek hloubka zasklení min. 11 mm 17 šíøka min min. 19 min min.19 Výchozí bod je 19,15 nebo 11 mm od líce rámu okenního køídla (podle poètu distanèních podložek) od šíøky se odeèítá 2x 2,5 mm, výška je plná míra

3 Sin li Obloukové a kruhové žaluzie - pouze vertikální oblouk: Horní profil "U" profil z tlaèeného hliníku o rozmìrech 27x22x2(provedení EXCLUSIV) se speciálními vnitøními drážkami pro uchycení suportu pro naklápìcí váleèek žaluziového žebøíèku, pro montážní rychloupínací držák a pro event.zakrytí profilu žaluziovým páskem lamely. Spodní profil ocelový plech o rozmìrech 24x6 mm ( pro lamelu 25 mm), 35x9 mm (pro lamelu 35mm). Alternativnì je možné dodat dvoudílný profiil o rozmìrech 19x10mm. Spodní profily z ocelového plechu jsou oboustranì lakovány, stejnì tak i profil z hliníku. Lamely 25 nebo 35 mm lamely, konkávnì konvexnì profilované, vysoce pevná slitina Al, síla lamel 0,21 mm. Otvory v lamelách pro vytahovací šòùru a pro eventuální vodící lanka jsou o rozmìrech 2,5x6,5/10mm. Alternativnì je možné použít i døevìné lamely z americké lípy o rozmìrech 27x3mm. Textilie Vytahovací šòùra 1,4mm a žaluziový žebøíèek z pevného polyesteru, probarvení je již v základním materiálu, barevné provedení dle momentální nabídky Plastové díly pevné pružné komponenty z materiálu vhodného do vyšších teplot, plastického, nelámavého. Jedná se pøedevším o koncovky dolního profilu, kotvící zátky žaluziové šòùry, suporty a navíjecí váleèky. Postranní vodící lanka monofil PAD o prùøezu 0,68-1,5mm, nebo ocelové lanko o prùmìru 1,5 mm potažené PVC, kotvené v horním profilu pomocí ocelového váleèku nebo hliníkové plomby, dole na rámu okna kotvené speciálními vypínacími držáky Jednoduché dálkové ovládání Maximální rozmìry maximální šíøka 3000mm * maximální výška 2500mm maximální plocha 5m2 * u všech typù není možné - nutné konzultovat ** vìtší plochu než 5m2 je nutné konzultovat s výrobou Základní tvary obloukových horizontálních žaluzií Rozmìry horního profilu obloukových žaluzií Provedení ovládání obloukových žaluzií 13 A 13 B 14 A 14 B 15

4 Slope li Horní profil "U" profil z tlaèeného hliníku o rozmìrech 27x22x2 se speciálními vnitøními (provedení EXCLUSIV) drážkami pro uchycení suportu pro naklápìcí váleèek žaluziového žebøíèku, pro montážní rychloupínací držák a pro event. zakrytí profilu žaluziovým páskem lamely. Další provedení - horní profil z ocel. plechu o rozmìrech 27x19 mm (provedení STANDARD). Spodní profil ocelový plech o rozmìrech 24x6 mm ( pro lamelu 25 mm), 35x9 mm (pro lamelu 35mm). Alternativnì je možné dodat dvoudílný profiil o rozmìrech 19x10mm. Spodní profily z ocelového plechu jsou oboustranì lakovány, stejnì tak i profil z hliníku. Lamely 25 nebo 35 mm lamely, konkávnì konvexnì profilované, vysoce pevná slitina Al, síla lamel 0,21 mm. Otvory v lamelách pro vytahovací šòùru a pro eventuální vodící lanka jsou o rozmìrech 2,5x6,5/10mm. Alternativnì je možné použít i døevìné lamely z americké lípy o rozmìrech 27x3mm. Textilie Vytahovací šòùra 1,4mm a žaluziový žebøíèek z pevného polyesteru, probarvení je již v základním materiálu, barevné provedení dle momentální nabídky Plastové díly pevné pružné komponenty z materiálu vhodného do vyšších teplot, plastického, nelámavého. Jedná se pøedevším o koncovky dolního profilu, kotvící zátky žaluziové šòùry, suporty a navíjecí váleèky. Postranní vodící lanka monofil PAD o prùøezu 0,68-1,5mm, nebo ocelové lanko o prùmìru 1,5 mm potažené PVC, kotvené v horním profilu pomocí ocelového váleèku nebo hliníkové plomby, dole na rámu okna kotvené speciálními vypínacími držáky Jednoduché dálkové ovládání Maximální rozmìry maximální šíøka 3000mm * maximální výška 2500mm maximální plocha 5m2 * u všech typù není možné - nutné konzultovat ** vìtší plochu než 5m2 je nutné konzultovat s výrobou Rozmìry horního profilu šikmých žaluzií STANDARD EXCLUSIV Základní tvary šikmých horizontálních žaluzií A 1 B 4 A 4 B Provedení ovládání šikmých žaluzií 2 A 2 B 5 A 5 B Typ1 -meziskelní Typ 2 -interiérová s boèním vývodem 3 A 3 B 6 Typ 3 -interiérová s pružnou spojkou Typ 5 -interiérová se šnekovým pøevodem 7 8 9

5 Žaluzie s lamelou 25 a 35 mm Výrobek Systra è. 21 Minimální šíøka 280 mm, maximální šíøka 2900 mm, 2 maximální výška 3100 mm, maximální plocha cca 6 m (viz údaje v tabulkovém ceníku). Šíøka se udává délkou lamel, výška se udává vèetnì horního profilu. Horní profil rozmìru 27 x 19 mm, spodní profil 24 x 6 mm, lamely 25 mm široké o síle 0,18-0,215 mm. Výrobek Systra è. 25 Minimální šíøka 280 mm, maximální šíøka 2200 mm, 2. maximální výška 2500 mm, maximální plocha cca 2,5 m Šíøka se udává délkou lamel, výška se udává vèetnì horního profilu. Horní profil rozmìru 25 x 25 mm, spodní profil dvoudílný 19 x 10 mm, lamely 25 mm široké o síle 0,18-0,215 mm nebo 35 mm široké o síle 0,2-0,22 mm Vytahování lamel páskou (navíjecí mechanismy ISOdesign) Spoleèné údaje: Materiál: horní a spodní profil z ocelového plechu, oboustrannì lakovaného metodou coil coating, lamely ze slitiny AlMg Barva: profily a doplòky bílé nebo hnìdé, lamely dle aktuální nabídky Ovládání: záleží na typu (provedení) žaluzie - meziskelní - boèní vývod pružnou spojkou, pružinová prùchodka, vytahování lamel šòùrami bez brzdy, naklápìní tyèkou - pro dvojitá okna - stejné jako u pøedchozího typu, lamely jsou boènì fixovány (vedeny) perlonovými lanky - intériérové- naklápìní lamel tyèkou potaženou PVC nebo šestihrannou prùhlednou tyèkou se šnekovým pøevodem, možnost boèní fixace lamel perlonovými lanky - u typu è.25- pøední nebo boèní vývod, vytahování a naklápìní lamel kulièkovou šòùrou Pøipevnìní: rùznými druhy držákù (pøíchytek) podle typu žaluzie, resp. podle zpùsobu montáže Zpùsob použití : Ochrana proti slunci a regulace svìtla v interiérech, stínìní okenních otvorù 27 mm Pøevodovka kulièkové šòùry SOMFY CD mm 19 mm 6 mm 25 mm výška složeného svazku h (mm) 500 výška žaluzie H (mm) mm 25 mm 35 mm 35 mm 25 mm 9 mm 35 mm výška složeného svazku h (mm) výška žaluzie H (mm)

6 výška H Montážní držáky šíøka šíøka výška h motorek s dálkovým ovládáním na baterie univerzální držák do oken bez vrtání do rámu Typy (provedení) žaluzie Sestava meziskelní žaluzie(možnosti) Typ1 -meziskelní Typ 2 -interiérová s boèním vývodem Typ 3 -interiérová s pružnou spojkou Typ 5 -interiérová se šnekovým pøevodem

7 Žaluzie s lamelou 35 mm Výrobek Systra è. 54 Interiérové žaluzie s lamelou 35 mm, možnost objednání s boèním vedením lamel perlomem nebo bez vedení. Maximální šíøka 3000 mm, maximální výška 3000 mm, maximální plocha cca 6 m2 pøi ovládání šòùrou nebo kulièkovým øetízkem. Šíøka se udává délkou lamel, výška se udává vèetnì horního profilu, na stranì ovládání pøesahuje pøes šíøku lamel o 20 mm pøevodovka nekoneèné šòùry.(kulièk.øetízku) Horní profil rozmìru 40x40 mm, spodní profil 35x9 mm, lamely 35 mm široké. Materiál: horní a spodní profil z ocelového plechu, oboustrannì lakovaného metodou coil coating, lamely ze slitiny AlMg. Barva: doplòky bílé, profily dle RAL, lamely dle aktuální nabídky Základní provedení: ruèní ovládání tzv. nekoneènou šòùrou nebo kulièkovým øetízkem (naklápìní i vytahování lamel). Nadstandard: ovládání klikou, el. pohon (220V) s tlaèítkovým ovládáním, skupinové ovládání více žaluzií, dálkové ovládání. Pøipevnìní: stìna nebo strop standardním držákem. 40 mm 35 mm 9 mm 40 mm 35 mm výška složeného svazku h (mm) výška žaluzie H (mm) mm Držáky žaluzie sestava interiérové žaluzie (výrobek è. 54)

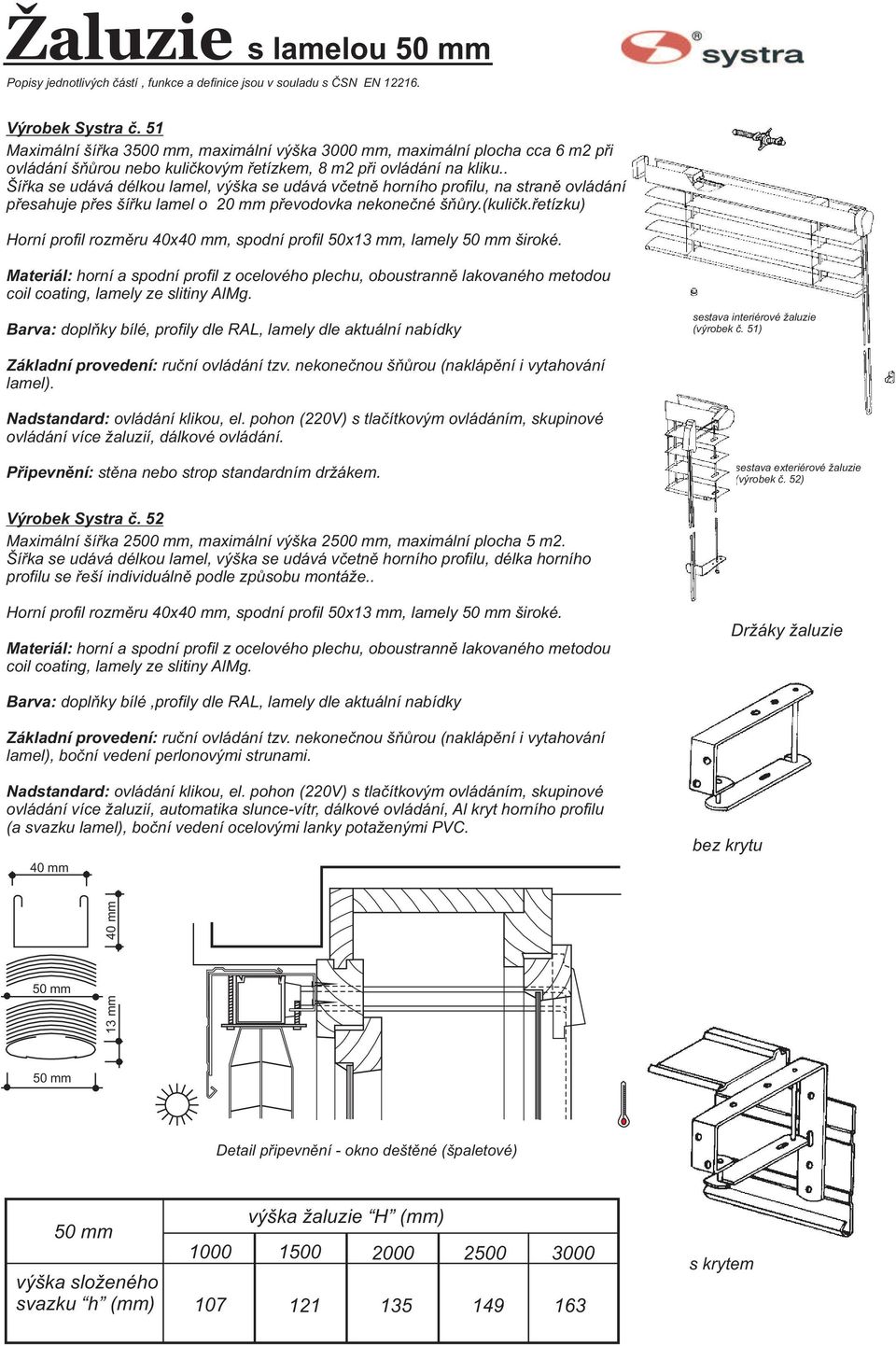

8 Žaluzie s lamelou 50 mm Výrobek Systra è. 51 Maximální šíøka 3500 mm, maximální výška 3000 mm, maximální plocha cca 6 m2 pøi ovládání šòùrou nebo kulièkovým øetízkem, 8 m2 pøi ovládání na kliku.. Šíøka se udává délkou lamel, výška se udává vèetnì horního profilu, na stranì ovládání pøesahuje pøes šíøku lamel o 20 mm pøevodovka nekoneèné šòùry.(kulièk.øetízku) Horní profil rozmìru 40x40 mm, spodní profil 50x13 mm, lamely 50 mm široké. Materiál: horní a spodní profil z ocelového plechu, oboustrannì lakovaného metodou coil coating, lamely ze slitiny AlMg. Barva: doplòky bílé, profily dle RAL, lamely dle aktuální nabídky sestava interiérové žaluzie (výrobek è. 51) Základní provedení: ruèní ovládání tzv. nekoneènou šòùrou (naklápìní i vytahování lamel). Nadstandard: ovládání klikou, el. pohon (220V) s tlaèítkovým ovládáním, skupinové ovládání více žaluzií, dálkové ovládání. Pøipevnìní: stìna nebo strop standardním držákem. sestava exteriérové žaluzie (výrobek è. 52) Výrobek Systra è. 52 Maximální šíøka 2500 mm, maximální výška 2500 mm, maximální plocha 5 m2. Šíøka se udává délkou lamel, výška se udává vèetnì horního profilu, délka horního profilu se øeší individuálnì podle zpùsobu montáže.. Horní profil rozmìru 40x40 mm, spodní profil 50x13 mm, lamely 50 mm široké. Materiál: horní a spodní profil z ocelového plechu, oboustrannì lakovaného metodou coil coating, lamely ze slitiny AlMg. Držáky žaluzie Barva: doplòky bílé,profily dle RAL, lamely dle aktuální nabídky Základní provedení: ruèní ovládání tzv. nekoneènou šòùrou (naklápìní i vytahování lamel), boèní vedení perlonovými strunami. Nadstandard: ovládání klikou, el. pohon (220V) s tlaèítkovým ovládáním, skupinové ovládání více žaluzií, automatika slunce-vítr, dálkové ovládání, Al kryt horního profilu (a svazku lamel), boèní vedení ocelovými lanky potaženými PVC. 40 mm bez krytu 13 mm 40 mm 50 mm 50 mm Detail pøipevnìní - okno deštìné (špaletové) 50 mm výška složeného svazku h (mm) výška žaluzie H (mm) s krytem

9 Žaluzie s døevìnou lamelou 27, 35 a 50 mm Výrobek Systra è. 23 Maximální šíøka 170cm, maximální výška 220 cm, maximální plocha 2,2 m2 Šíøka se udává délkou lamel, výška se udává vèetnì horního a spodního profilu. Horní profil rozmìru 27x22 mm, spodní profil 27x15 mm nebo 35x16 mm, lamely 27 nebo 35mm široké. Horní ozdobná krycí lišta vysoká 32 mm( k lamelám 27mm) nebo 35mm ( k lamelám 35mm). Materiál: horní profil extrudovaný Al EXCLUSIV, spodní profil døevìný,lamely døevìné, krycí ozdobná lišta døevìná (BASWOOD) Barva: profily horní dle RAL, textilní prvky dle aktuální barevné nabídky Systra, lamely dle aktuální nabídky Základní provedení: Vytahování šòùrovou brzdou, naklápìní døevìnou tyèkou. Možnost provedení s boèním vedením perlonem nebo bez vedení. Pøipevnìní: upínacím držákem (rychlozámek stìna/strop, strop) Zpùsob použití: Ochrana proti slunci a regulace svìtla v interiérech, stínìní okenních otvorù Výrobek Systra è OLD DUTCH SYSTEM Maximální šíøka 250 cm, maximální výška 300 cm, maximální plocha 7,5 m2. Šíøka se udává délkou lamel, výška se udává vèetnì horního a spodního profilu Horní profil rozmìru 50x18 mm, spodní profil 50x16 mm, lamely 50 mm široké. * Ozdobná krycí lišta 56x8 mm. Materiál: horní a spodní profil døevìný,lamely døevìné, (BASWOOD) Barva: lamely a døevìné profily dle aktuální nabídky, textilní prvky dle nabídky Systra. Žaluziový žebøíèek páskový, možné barevné provedení, vzory. Základní provedení: ruèní ovládání žaluziovou šòùrou o prùmìru 3,5 mm ( naklápìní lamel ) a žal. šòùrou o prùmìru 2,3 mm ( vytahování lamel) Zpùsob použití : Ochrana proti slunci a regulace svìtla v interiérech, stínìní okenních otvorù * provedení je možné I s lamelou 35 mm EXCLUSIV 50 mm 27 mm 22 mm 45 mm 20 mm 18 mm 50 mm 27 mm 27 mm 15 mm 50 mm Typ è OLD DUTCH SYSTEM 16 mm Typ è. 23 Typ è výška žaluzie H (mm) výška složeného svazku h (mm) Typ è. 57 OLD DUTCH SYSTEM 1000 výška žaluzie H (mm) výška složeného svazku h (mm)

10 Sestava celodøevìné žaluzie OLD DUTCH SYSTEM Krycí ozdobná lišta Montážní klip Montážní páska Závìs naklápìcího profilu Montážní držák Pøevodový mechanismus naklápìní Kladka Naklápìcí závìs -1 díl Brzda žal. vytahovací šòùry Naklápìcí závìs - 2 díl Døevìné profily ,7 2,7 2, Horní profil OLD DUTCH SYSTEM Spodní profil k lamelám 50 mm Naklápìcí profil OLD DUTCH SYSTEM 65 Krycí ozdobná lišta k 50 mm lamelám 50 Lamela 50 mm 35 Lamela 35 mm 27 Lamela 27 mm

11 Váš dodavatel rolet PAVON

12 Váš dodavatel rolet PAVON

13 systra EXTERIÉROVÉ ŽALUZIE EC 65 Výrobek Systra č Maximální šířka 400 cm, maximální výška 400 cm, maximální plocha 8 m. Max. plocha 2 2 spojených žaluzií 8 m (ovládaných klikou), resp. 24 m (ovl. motorem). Minimální šířka 40 cm (klika), resp. 60 cm (motor), min. výška 50 cm. Šířka se zadává včetně vodících profilů, výška se zadává včetně horního kanálu, délka horního kanálu se řeší individuálně podle způsobu osazení do stavby. Horní kanál 58 x 56 mm, spodní profil v šířce lamel, lamely široké 65 mm, vodící profily 20 x 22 mm. Materiál: horní kanál z pozinkovaného ocel. plechu, lamely ze slitiny AlMg, spodní profil a vodící profily z extrudovaného hliníku, krycí plech z ohýbaného hliníkového plechu, textilní nosiče a pásky z polyesteru a terylenu. Barva: základní výběr dle vzorníku výrobce, při větších množstvích dle barevných stupnic RAL a NCS. O O Základní provedení: ruční ovládání klikou 45 nebo 90 Nadstandard: ovládání el. pohonem 220 V, tlačítkem či vypínačem, skupinové ovládání více žaluzií, automatika slunce - vítr, dálkové ovládání, Al krycí plech - galerie - horního kanálu a složeného svazku lamel. Montáž: - žaluzie speciálními držáky do nadpraží okna nebo s použitím konzol bočně do překladu či rámu okna - vodicích profilů do ostění či pomocí speciálních distančních držáků na rám okna Poznámka: - min. šířka prostoru pro horní kanál je 10 cm, s krycím plechem 13 cm - délka kliky je cm - možnost spojování (Kupplung) více žaluzií na 1 pohon (klika nebo motor - viz rozměry) Tabulka -světlá výška x složený svazek lamel Světlá výška Svazek lamel cm 18 cm cm 20 cm cm 22 cm cm 23 cm cm 25 cm cm 27 cm cm 29 cm cm 30 cm cm 32 cm cm 34 cm cm 36 cm cm 38 cm s krycím plechem + 2 cm Spojování (Gekuppelte)žaluzií Pomocí kliky lze ovládat max. 4 žaluzie, 2 vlevo a 2 vpravo. Pomocí motoru lze ovládat max. 5 žaluzií - při uložení motoru v prostřední žaluzii 2+2 žaluzie Lamela C 65 mm Montážní držák Montážní konzola Distanční držák vodícího profilu Montážní držák krycího plechu Vodící profil Vodící profil dvojitý Horní kloub kliky detail Klika Elektrický pohon 220V Lamely EC 65 mm Příklady tvarů galerií - krycích plechů

14 min. 15 hp hk 45 systra min. 15 hp hk min. 10 min. 13 hl EC 65 - vertikální řez - montáž s galerií-plechem min. 10 hl EC 65 - vertikální řez- montáž do stavební dutiny min. 13 min. 10 bk 3 G krycí plech min EC 65 - horizontální řez- montáž do ostění bk bk x bk EC 65 - horizontální řez- montáž na fasádu hk = konstrukční výška (výška žaluzie) hl = světlá výška hp = výška svazku lamel ( s galerií +2cm) bk = konstrukční šířka ( šířka žaluzie) míry jsou uvedeny v cm

15 systra EXTERIÉROVÉ ŽALUZIE EC 80 Výrobek Systra č Maximální šířka 400 cm, maximální výška 400 cm, maximální plocha 8 m. Max. plocha 2 2 spojených žaluzií 8 m (ovládaných klikou), resp. 24 m (ovl. motorem). Minimální šířka 40 cm (klika), resp. 60 cm (motor), min. výška 50 cm. Šířka se zadává včetně vodících profilů, výška se zadává včetně horního kanálu, délka horního kanálu se řeší individuálně podle způsobu osazení do stavby. Horní kanál 58 x 56 mm, spodní profil v šířce lamel, lamely široké 80 mm, vodící profily 20 x 22 mm. Materiál: horní kanál z pozinkovaného ocel. plechu, lamely ze slitiny AlMg, spodní profil a vodící profily z extrudovaného hliníku, krycí plech z ohýbaného hliníkového plechu, textilní nosiče a pásky z polyesteru a terylenu. Barva: základní výběr dle vzorníku výrobce, při větších množstvích dle barevných stupnic RAL a NCS. O O Základní provedení: ruční ovládání klikou 45 nebo 90 Nadstandard: ovládání el. pohonem 220 V, tlačítkem či vypínačem, skupinové ovládání více žaluzií, automatika slunce - vítr, dálkové ovládání, Al krycí plech - galerie - horního kanálu a složeného svazku lamel. Montáž: - žaluzie speciálními držáky do nadpraží okna nebo s použitím konzol bočně do překladu či rámu okna - vodicích profilů do ostění či pomocí speciálních distančních držáků na rám okna Poznámka: - min. šířka prostoru pro horní kanál je 12 cm, s krycím plechem 15 cm - délka kliky je cm - možnost spojování (Kupplung) více žaluzií na 1 pohon (klika nebo motor - viz rozměry) Tabulka -světlá výška x složený svazek lamel Světlá výška Svazek lamel cm 18 cm cm 20 cm cm 22 cm cm 23 cm cm 25 cm cm 26 cm cm 30 cm cm 31 cm cm 33 cm cm 34 cm cm 36 cm cm 37 cm s krycím plechem + 2 cm Spojování (Gekuppelte)žaluzií Pomocí kliky lze ovládat max. 4 žaluzie, 2 vlevo a 2 vpravo. Pomocí motoru lze ovládat max. 5 žaluzií - při uložení motoru v prostřední žaluzii 2+2 žaluzie Lamela C 80 mm Montážní držák Montážní konzola Distanční držák vodícího profilu Montážní držák krycího plechu Vodící profil Vodící profil dvojitý Horní kloub kliky detail Klika Elektrický pohon 220V Lamely EC 80 mm Příklady tvarů galerií - krycích plechů

16 min. 15 hp hk 45 systra min. 15 hp hk min. 12 min. 15 hl EC 80 - vertikální řez - montáž s galerií-plechem min. 12 hl EC 80 - vertikální řez- montáž do stavební dutiny min. 11 min. 10 bk 3 G krycí plech min EC 80 - horizontální řez- montáž do ostění bk bk x bk EC 80 - horizontální řez- montáž na fasádu hk = konstrukční výška (výška žaluzie) hl = světlá výška hp = výška svazku lamel ( s galerií +2cm) bk = konstrukční šířka ( šířka žaluzie) míry jsou uvedeny v cm

17 systra EXTERIÉROVÉ ŽALUZIE EZ 70 Výrobek Systra č Maximální šířka 400 cm, maximální výška 400 cm, maximální plocha 8 m. Max. plocha 2 2 spojených žaluzií 8 m (ovládaných klikou), resp. 24 m (ovl. motorem). Minimální šířka 40 cm (klika), resp. 60 cm (motor), min. výška 50 cm. Šířka se zadává včetně vodících profilů, výška se zadává včetně horního kanálu, délka horního kanálu se řeší individuálně podle způsobu osazení do stavby. Horní kanál 58 x 56 mm, spodní profil v šířce lamel, lamely široké 70 mm, vodící profily 20 x 22 mm. Materiál: horní kanál z pozinkovaného ocel. plechu, lamely ze slitiny AlMg, spodní profil a vodící profily z extrudovaného hliníku, krycí plech z ohýbaného hliníkového plechu, textilní nosiče a pásky z terylenu nebo kevlaru, zalisované těsnění v lamele PAD. Barva: základní výběr dle vzorníku výrobce, při větších množstvích dle barevných stupnic RAL a NCS. O O Základní provedení: ruční ovládání klikou 45 nebo 90 Nadstandard: ovládání el. pohonem 220 V, tlačítkem či vypínačem, skupinové ovládání více žaluzií, automatika slunce - vítr, dálkové ovládání, Al krycí plech - galerie - horního kanálu a složeného svazku lamel. Montáž: - žaluzie speciálními držáky do nadpraží okna nebo s použitím konzol čelně do překladu či rámu okna - vodicích profilů do ostění či pomocí speciálních distančních držáků na rám okna Poznámka: - min. šířka prostoru pro horní kanál je 10 cm, s krycím plechem 13 cm - délka kliky je cm - možnost spojování (Kupplung) více žaluzií na 1 pohon (klika nebo motor - viz rozměry) Tabulka -světlá výška x složený svazek lamel Světlá výška Svazek lamel cm 18 cm cm 20 cm cm 22 cm cm 23 cm cm 25 cm cm 27 cm cm 29 cm cm 30 cm cm 32 cm cm 34 cm cm 36 cm cm 38 cm s krycím plechem + 2 cm Spojování (Gekuppelte)žaluzií Pomocí kliky lze ovládat max. 4 žaluzie, 2 vlevo a 2 vpravo. Pomocí motoru lze ovládat max. 5 žaluzií - při uložení motoru v prostřední žaluzii 2+2 žaluzie Lamela Z 70 mm Montážní držák Montážní konzola Distanční držák vodícího profilu Montážní držák krycího plechu Vodící profil Vodící profil dvojitý Horní kloub kliky detail Klika Elektrický pohon 220V Lamely EZ 70 mm Příklady tvarů galerií - krycích plechů

18 min. 15 hp hk 45 systra min. 15 hp hk min. 10 min. 13 hl EZ 70 - vertikální řez - montáž s galerií-plechem min. 10 hl EZ 70 - vertikální řez- montáž do stavební dutiny min. 13 min. 10 bk 3 G krycí plech min EZ 70 - horizontální řez- montáž do ostění bk bk x bk EZ 70 - horizontální řez- montáž na fasádu hk = konstrukční výška (výška žaluzie) hl = světlá výška hp = výška svazku lamel ( s galerií +2cm) bk = konstrukční šířka ( šířka žaluzie) míry jsou uvedeny v cm

19 systra Lamela Z 90 mm EXTERIÉROVÉ ŽALUZIE EZ 90 Výrobek Systra č Maximální šířka 400 cm, maximální výška 400 cm, maximální plocha 8 m. Max. plocha 2 2 spojených žaluzií 8 m (ovládaných klikou), resp. 24 m (ovl. motorem). Minimální šířka 40 cm (klika), resp. 60 cm (motor), min. výška 50 cm. Šířka se zadává včetně vodících profilů, výška se zadává včetně horního kanálu, délka horního kanálu se řeší individuálně podle způsobu osazení do stavby. Montážní držák Montážní konzola Horní kanál 58 x 56 mm, spodní profil v šířce lamel, lamely široké 90 mm, vodící profily 20x 22 mm. Materiál: horní kanál z pozinkovaného ocel. plechu, lamely ze slitiny AlMg, spodní profil a vodící profily z extrudovaného hliníku, krycí plech z ohýbaného hliníkového plechu, textilní nosiče a pásky z terylenu popř. kevlaru, zalisované těsnění v lamele PAD. Barva: základní výběr dle vzorníku výrobce, při větších množstvích dle barevných stupnic RAL a NCS. O O Základní provedení: ruční ovládání klikou 45 nebo 90 Nadstandard: ovládání el. pohonem 220 V, tlačítkem či vypínačem, skupinové ovládání více žaluzií, automatika slunce - vítr, dálkové ovládání, Al krycí plech - galerie - horního kanálu a složeného svazku lamel. Montážní držák krycího plechu Distanční držák vodícího profilu Montáž: - žaluzie speciálními držáky do nadpraží okna nebo s použitím konzol čelně do překladu či rámu okna - vodicích profilů do ostění či pomocí speciálních distančních držáků na rám okna Vodící profil Vodící profil dvojitý Poznámka: - min. šířka prostoru pro horní kanál je 13 cm, s krycím plechem 16 cm - délka kliky je cm - možnost spojování (Kupplung) více žaluzií na 1 pohon (klika nebo motor - viz rozměry) Tabulka -světlá výška x složený svazek lamel Světlá výška Svazek lamel cm 18 cm cm 20 cm cm 22 cm cm 23 cm cm 25 cm cm 26 cm cm 28 cm cm 29 cm cm 31 cm cm 32 cm cm 34 cm cm 35 cm s krycím plechem + 2 cm Spojování (Gekuppelte)žaluzií Pomocí kliky lze ovládat max. 4 žaluzie, 2 vlevo a 2 vpravo. Pomocí motoru lze ovládat max. 5 žaluzií - při uložení motoru v prostřední žaluzii 2+2 žaluzie Klika Horní kloub kliky detail Elektrický pohon 220V Lamely EZ 90 mm Příklady tvarů galerií - krycích plechů

20 min. 15 hp hk 45 systra min. 15 hp hk min. 13 min. 16 hl EZ 90 - vertikální řez - montáž s galerií-plechem min. 13 hl EZ 90 - vertikální řez- montáž do stavební dutiny min. 16 min. 10 bk 3 G krycí plech min EZ 90 - horizontální řez- montáž do ostění bk bk x bk EZ 90 - horizontální řez- montáž na fasádu hk = konstrukční výška (výška žaluzie) hl = světlá výška hp = výška svazku lamel ( s galerií +2cm) bk = konstrukční šířka ( šířka žaluzie) míry jsou uvedeny v cm

21 Posuvná sí proti hmyzu do dveøí Provedení: 270 S,D pevná rámová Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 270 typ S,D. Použití: Pro všechny typy dveøí Montáž na rám dveøí Maximální šíøka jednoho køídla1700 mm, maximální výška 2500 mm, šíøka a výška se udávají jako vnìjší rozmìry. Obvodový profil 52 x 18 mm, pøíèky 95 x 8 mm,vodící profily jednodrážkové nebo dvoudrážkové z extrudovaného hliníku Materiál: profily z hliníku, spojovací komponenty z hliníku, tìsnìní sítì - guma, sí ze skelného vlákna. Barva: profily bílé nebo hnìdé, sí šedá. Pøipevnìní: pomocí vrutù pøímo na rám okna Použité profily: Profil rámu 52x18 Horní kolejnice jednoduchá Horní kolejnice dvojitá Spodní kolejnice jednoduchá Dolní kolejnice dvojitá Tìsnící kartáèek Pøíèka Provedení 270 S - jednorámové Provedení 270 D - dvojrámové

22 Vertikální žaluzie DECOMATIC Výrobek Systra è. 100(127mm lamely), 101(89mm lamely) Maximální šíøka 700 cm, maximální výška 440 cm. Šíøka se udává délkou vodícího profilu výška se udává vèetnì horního profilu po spodní okraj lamel. Horní profil rozmìru 40x25 mm, šíøka lamel 127 mm, 89 mm. Materiál: profily z extrudovaného hliníku, komponenty z plastu. Textilní lamely: polyester, skelné vlákno, bavlna... PVC lamely (pouze 89 mm). Barva: horní profil bílý, lamely dle aktuální nabídky - cca druhù. Ovládání: naklápìní lamel kulièkovým øetízkem, stahování lamel šòùrou s tìžítkem. Shrnování: nìkolik variant provedení - na jednu èi druhou stranu, od nebo k ovládání, od støedu stran nebo naopak. Pøipevnìní: pružnými pøíponkami do stropu, pøíponkami na stavitelných konzolách na zeï nebo speciálním klipsem pro stropní podhled. Atypická provedení: šikmý horní profil a vodorovná rovina spodních koncù lamel, vodorovný horní profil a sešikmené lamely, plafond - lamely napnuty mezi 2 profily, horní profil v oblouku horizontálním nebo vertikálním o R 90 cm nebo R 50 cm. Nadstandard: pohon el. motorem 12V, tlaèítkové ovládání (naklápìní i shrnování), transformátor napìtí. Motor 46,5 x 32,4 x 314 mm vlevo za horním profilem - viz obr. Zpùsob použití na stavbì: Ochrana proti slunci a regulace svìtla v interiérech, stínìní okenních otvorù min min Horní profil Závaží se spojovacím øetízkem Motor 25 mm MONTÁŽNÍ PØÍCHYTKY 40 mm Horní profil Pružná pøíponka Stavitelná konzola s pružnou pøíponkou Klips do zavìšeného stropu (používá se v kombinaci s jinými úchytkami) Šòùra a tìžítko shrnování Kulièkový øetízek naklápìní PØÍKLADY MONTÁŽE 3 mm 37 mm 25 mm 52 mm 9 mm 9 mm 9 mm lamela cca 10 mm lamela cca 10 mm lamela cca 10 mm Montáž do stropu Montáž do stìny Montáž pomocí zapuštìného profilu

23 ROVNÉ ŽALUZIE ŽALUZIE PLAFOND Typ 10 - vodorovná Typ 11 - vodorovná s èásteènì zkrácenými lamelami Typ 12 - vodorovná žaluzie s pøekrytím Typ 13 - vodorovná žaluzie, ovládání dvou na sobì nezávislých sekcí Typ 20 - Plafond - vodorovná ve 2 lištách s lamelami napnutými na pružinových jezdcích Typ 25 - Plafond ve vodorovné poloze ROHOVÉ ŽALUZIE Typ 30 - napojení vlevo Typ 31 - napojení vpravo Typ 32 - napojení z obou stran SHRNOVÁNÍ zprava doleva zleva doprava doprostøed od støedu u šikmin svazek lamel na vyšší stranì u vertikálních obloukù svazek lamel uprostøed popø. na nejvyšším místì HORIZONTÁLNÍ OBLOUKY Typ 80 - horizontální oblouk Typ 83 - spirálovitì ohnutá žaluzie Typ 81 - horizontálnì ohnutá rohová žaluzie s jedním ohybem Typ 82 - horizontálnì ohnutá rohová žaluzie se dvìma ohyby VERTIKÁLNÍ OBLOUKY Typ 90 - vertikální oblouk Typ 91 - vertikální oblouk s rovným zakonèením Typ 92 - vertikálnì ohnutá žaluzie - kombinace rovné a šikminy - nižší strana vlevo Typ 94 - nižší strana vpravo Typ 93 - vertikálnì ohnutá žaluzie se dvìma a více ohyby Typ 95 - vertikálnì ohnutá žaluzie - dvì šikmé èásti

24 Roleta zatemòovací Výrobek Systra è Maximální šíøka 400 cm, maximální výška 500 cm. Maximální plocha 12 m. Šíøka se udává vèetnì vodících lišt, výška se udává vèetnì horní kazety. Materiál: vodící lišty, horní kazeta, spodní profil, spojovací profily a klika z hliníkových slitin, textilie PES - BLACKOUT. Barva: kovové prvky bílé, klika støíbrný elox, textilie dle aktuální nabídky. Pøipevnìní: vodící lišty jsou nosné (nesou boèní konzoly a navíjecí tyè) a pøipevòují se pøímo do zdi (do jejího vnitøního líce) nebo do okenního rámu (nebrání-li otevírání okna). Základní provedení: ruèní ovládání klikou Nadstandard: pohon el. motorem 220 V s tlaèítkovým ovládáním, skupinové ovládání více rolet. Dìlící profil rozmìr 8 x 23 mm barva bílá Spodní profil rozmìr 7,5 x 56 mm barva bílá Vodící lišta 5,2 50,8 Horní kazety - barva bílá nebo hnìdá 7,5 PØÍKLADY MONTÁŽE

25 Pevná rámová sí proti hmyzu do oken Provedení: 270 A pevná rámová Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 270 typ A. Použití: Pro všechny typy oken(vyjímky viz niže) Montáž na rám okna Maximální rozmìr 200 x 150 cm, šíøka a výška se udávají jako vnìjší rozmìry rámu, pøi jakémkoliv rozmìru nad 100 cm je nutné sí vyztužit dalším profilem, resp. pøi obou rozmìrech nad 100 cm køížovým profilem. Sí proti hmyzu pevná s køížovým profilem Profil 25 x 10 mm. Materiál: profily z hliníku, spojovací komponenty a otoèné pøíchytky z plastu, tìsnìní sítì - guma, sí ze skelného vlákna. Barva: profily bílé nebo hnìdé, sí šedá. Pøipevnìní: pøišroubováním nebo pøitažením otoènými pøíchytkami, které jsou pøišroubovány k rámu okna, eventuálnì zavìšením na horní háèky s fixací boèními pružinovými kolíky 11 Použité profily: spojení v rohu 90 pomocí PVC dílu Zpùsob pøipevnìní otoèná pøíchytka spojení v rohu 45 Použití - vyjímky: 1 1 1

26 Pevná rámová sí s lemem proti hmyzu do oken Provedení: 271 A Maximální šíøka 150 cm, maximální výška 150 cm. Šíøka a výška se zadávají jako svìtlost okenního rámu nebo jako vnìjší rozmìry rámu s límcem. Profil sítì x 14 mm. Materiál: profily z extrudovaného hliníku, spojovací komponenty a otoèné pøíchytky z plastu, tìsnìní sítì - guma, sí ze skelného vlákna potaženého PVC. Barva: profily bílé RAL 9016, hnìdé RAL 8014, jiné odstíny dle vzorníku RAL - upravené práškovým lakováním, sí šedá. Rozmìry profilù Obr. 1 Obr Typ = zpùsob pøipevnìní 1. Zapuštìním do rámu okna: uchycení L kovovými západkami bez vrtání 2. Pøišroubováním na rám okna: vruty - obr. 2

27 Otoèná sí dveøní proti hmyzu do dveøí Provedení: 270 C pevná rámová Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 270 typ C. Použití: Pro všechny typy dveøí Montáž na rám dveøí Maximální šíøka 100 cm, maximální výška 240 cm, šíøka a výška se udávají jako vnìjší rozmìry. Obvodový profil 50 x 25mm. Materiál: profily z hliníku, tìsnìní sítì - guma, sí ze skelného vlákna. Barva: profily bílé nebo hnìdé, sí šedá. Pøipevnìní: na 2 až 3 závìsy, buï s dovíráním na magnet nebo pružinové - samozavírací. Použité profily: Madla, magnet Tìsnící kartáèek back back 60 Vestavìný 9O roh profily seøíznuty na Samozavírací panty

28 Posuvná sí proti hmyzu do dveøí Provedení: 270 S,D pevná rámová Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 270 typ S,D. Použití: Pro všechny typy dveøí Montáž na rám dveøí Maximální šíøka jednoho køídla1700 mm, maximální výška 2500 mm, šíøka a výška se udávají jako vnìjší rozmìry. Obvodový profil 52 x 18 mm, pøíèky 95 x 8 mm,vodící profily jednodrážkové nebo dvoudrážkové z extrudovaného hliníku Materiál: profily z hliníku, spojovací komponenty z hliníku, tìsnìní sítì - guma, sí ze skelného vlákna. Barva: profily bílé nebo hnìdé, sí šedá. Pøipevnìní: pomocí vrutù pøímo na rám okna Použité profily: Profil rámu 52x18 Horní kolejnice jednoduchá Horní kolejnice dvojitá Spodní kolejnice jednoduchá Dolní kolejnice dvojitá Tìsnící kartáèek Pøíèka Provedení 270 S - jednorámové Provedení 270 D - dvojrámové

29 Rolovací sít proti hmyzu do oken Provedení: R/2 samosvinovací horní s koncovým profilem Kalkulace ceny: absolutní vnìjší rozmìry šxv. Výrobek 273 typ R/2. Použití: Pro všechny typy oken Montáž na rám okna Vestavìná hloubka 43 mm v = výšk k objednání Rozmìry k objednání: š = šíøka = svìtlá šíøka - 2 mm v = výška = dle nákresu Vertikální øez M = 1: 2,5 š = šíøka k objednání Horizontální øez M = 1:2,5 Použité o profily: Ar t.nr.: 2310, Ar t.nr.: 2315, Ar t.nr.: 2320, Ar t.nr.: 2325 Ar t.nr.: 2305 Ar t.nr.: D øez

30 Svinovací sí dveøní Free Popis: RT/F1 jednokøídlá s magnetickým zámkem Cenová kalkulace: Sí dveøní svinovací Systra 273 RT/F1 LAM Použití: Pro všechny typy dveøí. Montáž do ostìní. Sí s plynulým posuvem. Vestavìná hloubka: 46 mm výška k objednání (max 2420 mm) Míry k objednání: šíøka = svìtlá šíøka - 2 mm výška = svìtlá výška - 2 mm Lze vyrobit pouze s pomìrem vìtším než 1,55 pomìr = výška dìlená šíøkou, v š Pøíklad: Vertikální øez: M = 1:2,5 šíøka k objednání (max 1500 mm) Horizontální øez: M = 1:2,5 Použité profily: Art.Nr.: 2515 Art.Nr.: 2550 Art.Nr.: D zobrazení 6.25

31

32

33 Roleta pøedokenní lamelová Výrobek Systra è lamela Al 37mm 2 Maximální šíøka 250 cm, maximální plocha 5,5 m. Lamela 7 x 37 mm, vodící lišty dle zpùsobu montáže, nejèastìji 22 x 53 a 22 x 29 mm. Materiál: lamely Al vyplnìné pìnìným PUR, ostatní hliníkové slitiny. Barva: bílá nebo hnìdá, lamely bílé, hnìdé, béžové, støíbrné, šedé, bronz, mahagon, krémové, snìhovì bílé, imitace døeva. Výrobek Systra è lamela PVC 37mm 2 Maximální šíøka 200 cm, maximální plocha 4 m. Lamela 8,5 x 37 mm, vodící lišty dle zpùsobu montáže, nejèastìji 22 x 53 a 22 x 29 mm. Materiál: lamely PVC, ostatní hliníkové slitiny. Barva: bílá nebo hnìdá, lamely bílé, hnìdé, šedé, béžové,imitace døeva. Výrobek Systra è lamela extrudovaný Al 37mm 2 Maximální šíøka 300 cm, maximální plocha 8 m. Lamela 9,5 x 37 mm, vodící lišty dle zpùsobu montáže, nejèastìji 22 x 53 a 22 x 29 mm. Materiál: lamely z extrudovaného Al, ostatní hliníkové slitiny. Barva: bílá nebo hnìdá, lamely bílé, hnìdé, bronzové, elox,imitace døeva. SPOLEÈNÉ ÚDAJE: (pro výrobky è. 200 Al, 200 PVC, 237) Šíøka se udává vèetnì vodících lišt, výška se udává vèetnì horní kazety. Nosné prvky: boèní konzoly (nesou navíjecí tyè), vodící lišty (nesou-li boèní konzoly) Provedení: - ruèní ovládání šòùrou nebo popruhem - horní kazeta dle zpùsobu montáže - hliníková pro dodateènou montáž, nebo kazeta z polystyrénu s heraklitovou zaomítací deskou pro zabudování do hrubé stavby. Nadstandard: ruèní ovládání klikou, pohon el. motorem (220 V, pøíkon cca 100 W) s tlaèítkovým ovládáním, skupinové ovládání, dálkové ovládání, pøídavné zámky. Pøipevnìní: pøišroubováním vodících lišt a pøípadnì kazety do rámu okna, popø. do ostìní. Výrobek Systra è K, K Jedná se o kombinaci pøedokenních rolet (výrobek è. 200 a 237) se samonavíjecí sítí proti hmyzu. Maximální šíøka 200 cm, maximální výška 210 cm. Šíøka se udává vèetnì vodících lišt, výška se udává vèetnì horní i spodní kazety. Materiál: hliník - spodní kazety, skelné vlákno - sí Barva: bílá, sí šedá Navíjení sítì: na navíjecí tyè s pružinovým mechanismem se seøiditelným tahem Funkce: 1. koncová lišta (tažný profil) sítì je spojena s koncovým profilem rolety - pøi navíjení rolety se odvíjí sí a naopak. 2. koncová lišta je odpojena - roleta funguje samostatnì, sí zùstává svinuta ve spodní kazetì. Spojení profilù sítì a rolety: jednoduchým pootoèením 2 ks háèkù v koncové lištì rolády o 90 stupòù. PØEDOKENNÍ LAMELOVÁ ROLETA KOMBI (výrobek Systra è K, K) horní kazeta lamel Koncová lišta (tažný profil) vytlaèovaný Al profil výška 36 mm spoleèné vodící lišty Spodní kazeta vytlaèovaný Al profil rozmìr 60 x 60 mm koncová lišta lamel tažná lišta sítì spodní kazeta balu navíjené sítì

34 systra TYPY LAMEL Vodící lišty lamela Al 37 mm 37 mm lamely PVC 37 mm lamela 37 mm z extrudovaného Al Pøíklad 3-dílné schránky s heraklitovou deskou Pøíklad vestavìné nadokenní schránky - zateplené Rozmìry schránky (mm) Max. výška rolety (cm) 160 x x x x x x Skøíòový poklop (bìžné šíøka 18, 22 a 27 cm) 2. Vsuvné pero se styroporovou vložkou 3. Roletový skøíòový poklop pøiléhá k profilu roletové drážky, kde je tìsnì a nastálo pøisroubován mm silná styroporová vrstva tvrdé pìny 5. Tìsnìní nového druhu ze stáloelastické pìny (mezi styroporem a okenním rámem) Horní kazety - pøíklady tvarù Rozmìry schránky (mm) Max. výška rolety (cm) 125 x (høídel 40mm) 137 x dtto 150 x dtto 165 x dtto 180 x dtto 205 x (høídel 60mm) PØÍKLADY MONTÁŽE (øeší se individuálnì) montáž do novostavby rolování "dovnitø" s heraklitovou nebo polystyrenovou kazetou montáž do novostavby rolování "ven" pomocí kazety z extrudovaného Al a heraklitu nachträgliche Montage

35 58 47 systra PØEDOKENNÍ LAMELOVÁ ROLETA DØEVÌNÁ Výrobek Systra è Maximální šíøka 250 cm, maximální výška 250 cm, maximální plocha 5,5 m. Šíøka se udává vèetnì vodících lišt, výška se udává vèetnì horní kazety. Velikost horní kazety závisí na výšce rolety - viz tabulka Lamela 12 x 34 mm, 12 x 47 mm, 14 x 47 mm, vodící lišty dle zpùsobu montá e, nejèastìji 22 x 53 Materiál: lamely a koncová lišta z ušlechtilého døeva - severská borovice vodící lišty a kazeta z hliníkových slitin. Barva: kovové prvky bílá nebo hnìdá, popø. podle RAL,lamely dle nabídky nátìrových hmot resp.výrobcù Eurooken. Nosné prvky: konzoly). boèní konzoly (nesou navíjecí tyè), vodící lišty (nesou-li boèní Provedení: ruèní ovládání šòùrou, popruhem horní kazeta dle zpùsobu montá e - hliníková pro dodateènou montá, popø. truhlík z polystyrénu a heraklitu pro zabudování do hrubé stavby Nadstandard: ruèní ovládání klikou, pohon el. motorem (220 V, pøíkon cca 100 W) s tlaèítkovým ovládáním, skupinové ovládání, dálkové ovládání, Pøipevnìní: do ostìní. pøišroubováním vodících lišt a pøípadnì kazety do rámu okna, popø. Lamely a spodní lišta navíjecí automat - ovl. šòùrou kloubová klika úchytka kliky navíjecí automat - ovl. popruhem pozinkovaná popø. nerezová spojka lamel výklopný mechanismus 154 Prùmìry balu: Lamela 47/14 mm Høídel 60 mm Výška rolety Prùmìr balu 260 cm 27 cm 220 cm 24 cm 200 cm 23 cm 180 cm 21 cm 130 cm 20 cm 100 cm 18 cm Lamela 34/12 mm Høídel 60 mm Výška rolety Prùmìr balu 225 cm 22 cm 200 cm 21 cm 180 cm 20 cm 160 cm 19 cm 140 cm 18 cm 125 cm 17 cm

36 systra Vodící lišty (barva bílá nebo hnìdá) Pøíklad montá e do novostavby rolování "dovnitø" s polystyrenovou kazetou Skøíòový poklop (bì né šíøka 18, 22 a 27 cm) 2. Vsuvné pero se styroporovou vlo kou 3. Roletový skøíòový poklop pøiléhá k profilu roletové drá ky, kde je tìsnì a nastálo pøisroubován mm silná styroporová vrstva tvrdé pìny 5. Tìsnìní nového druhu ze stáloelastické pìny (mezi styroporem a okenním rámem) Typ 200 ST izolace silná 24 cm Typ 200 ST zdivo 30 cm Typ 200 ST zdivo 30 cm 25 cm vysoké Typ 200 ST zdivo 36 cm R1 R4 vnìjší míra v mm šíøka výška šíøka výška prùmìrová míra v mm výpoètové hodnoty podle VSVO 95 Bod výmìry R1 R2 R3 R ,71 3,42 1,47 0, ,85 6,80 1,54 0, ,85 6,80 2,11 0, ,85 8,0 2,11 0,59 R2 R3 R - odpor tepelné propustnosti (bod výmìry)
