Systémy chlazení pro IT sály. Petr Bašus, Total solutions Engineer

Transkript

1 Systémy chlazení pro IT sály Petr Bašus, Total solutions Engineer

2 O společnosti CONTEG v číslech Založeno: 1998 v Praze, Česká republika Výrobních závodů: 2 Plocha výrobních závodů: m² Zaměstnanců: 389 Zahraničních poboček: 6 * (čísla za skupinu k )

3 O společnosti Historie a významné milníky jeden typ stojanového rozvaděče nové řady RSV, RSH, RSD; základní sortiment příslušenství nová řada ROV nová řada RSH, RON, ROD nová řada REN nová řada REV nové řada RUN, RUD nová řada ROF nová řada RSL nová řada ROS, RMF; základní řešení pro datová centra nová řada ACP, KVM/LCD konzole, cílené chlazení, doplnění řešení pro datová centra nová řada Ri7, ROD, inteligentní napájení, ACS systém, LES-RACK, realizace datových center facelift ROF, komplexní řešení pro datová centra; realizace datových center

4 ŘEŠENÍ PRO CHLAZENÍ DATOVÝCH CENTER Obsah 1. USPOŘÁDÁNÍ PROSTORU DATOVÉHO CENTRA - Horká / Studená ulička - Uzavřená studená ulička - Uzavřená studená/horká ulička s bočními chladícími jednotkami - Chlazení přívodem z podlahy, návrat do sálu - Chlazení přívodem ze sálu, návrat do podhledu 2. PRODUKTY CONTEG PRO CHLAZENÍ DATOVÝCH SÁLŮ

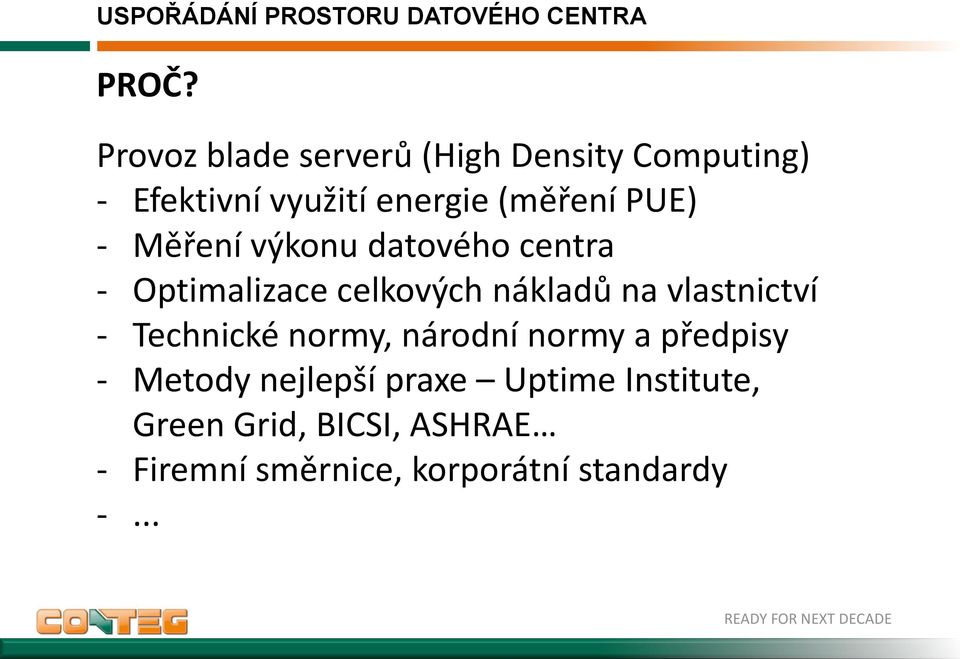

5 PROČ? Provoz blade serverů (High Density Computing) - Efektivní využití energie (měření PUE) - Měření výkonu datového centra - Optimalizace celkových nákladů na vlastnictví - Technické normy, národní normy a předpisy - Metody nejlepší praxe Uptime Institute, Green Grid, BICSI, ASHRAE - Firemní směrnice, korporátní standardy -...

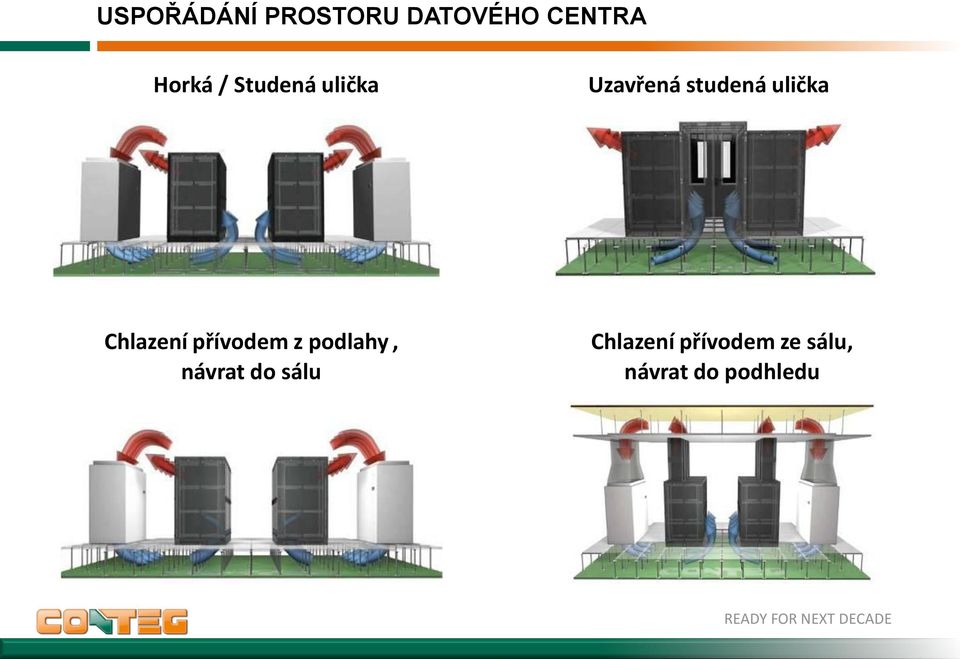

6 Horká / Studená ulička Uzavřená studená ulička Chlazení přívodem z podlahy, návrat do sálu Chlazení přívodem ze sálu, návrat do podhledu

7 Horká / Studená ulička Hot/Cold Aisle Chladící výkon do 7kW/rozvaděč CRAC jednotky = Computer Room Air-Conditioning

8 Horká / Studená ulička Hot/Cold Aisle Chladící výkon do 7kW/rozvaděč

9 Proudění vzduchu v uspořádání horká/studená ulička Konfigurace rozvaděče musí zabránit recirkulaci: 32 C BOČNÍ POHLED 26 C BOČNÍ POHLED Instalace zaslepovacích panelů v nevyužitém prostoru rozvaděče 27 C 23 C 23 C ZÁSLEP KY Použití separačního rámu 28 C 23 C 23 C 22 C 22 C 21 C 21 C

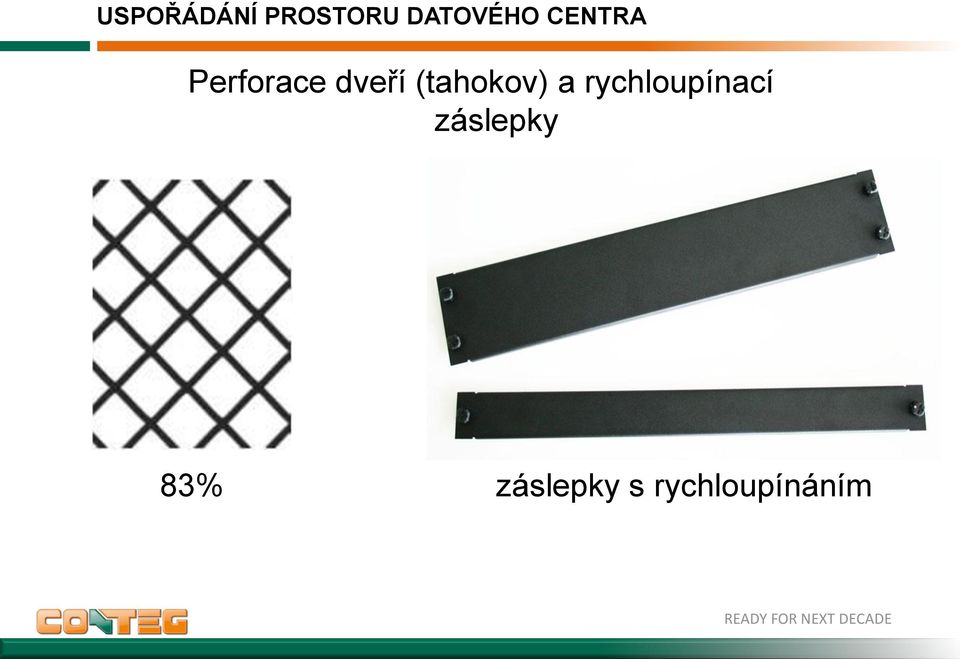

10 Perforace dveří (tahokov) a rychloupínací záslepky 83% záslepky s rychloupínáním

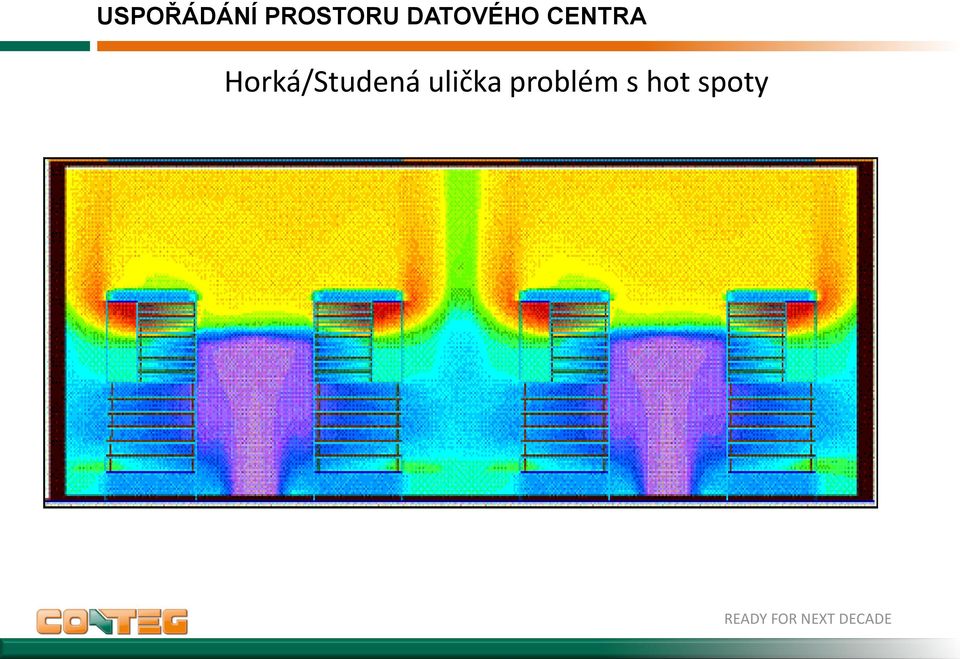

11 Horká/Studená ulička problém s hot spoty

12 Horká/Studená ulička problém s hot spoty Hot Spoty na konci řady rozvaděčů z důvodu recirkulace horkého vzduch Instalace Uzavřené uličky

13 Uzavřená studená ulička (se zdvojenou podlahou) Contained Cold Aisle (with raised floor) CRAC jednotky = Computer Room Air-Conditioning

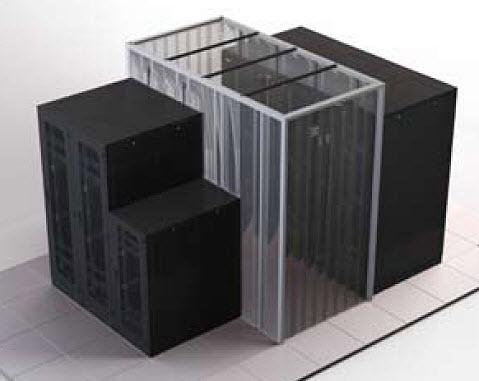

14 Instalace Flexibilní uzavřené uličky na místo s hot spoty dostatečně oddělí zóny s chladným a ohřátým vzduchem při různé výšce rozvaděčů

15 Uzavřená studená ulička se zdvojenou podlahou

16 Uzavřená studená ulička střešní a dveřní panely

17 Uzavřená studená ulička Separační rámy Vzduch prochází přes instalované zařízení, nikoli okolo Dostupný pro rozvaděče šíře 600 a 800 mm; hloubka studené zóny nebo 200 mm Doporučeno pro zařízení užívající předozadní proudění vzduchu

18 Uzavřená studená ulička kartáčové průchody pro kabely Minimalizace nežádoucího míchání teplého a studeného vzduchu Pomáhají udržovat stálý tlak ve zdvojené podlaze Použití dvouvrstvého kartáče umožňuje jednoduchý průchod kabelového vedení Verze pro podlahu a pro rozvaděč

19 Uzavřená studená ulička (bez zdvojené podlahy) Contained Cold Aisle (without raised floor) Chladící výkon do 30kW/rozvaděč Boční chladící jednotky

20 Uzavřená horká ulička (bez zdvojené podlahy) Contained Hot Aisle (without raised floor) Chladící výkon do 30kW/rozvaděč Boční chladící jednotky

21 Chlazení přívodem z podlahy, návrat do sálu (Plenum Feed with Room Return) Chladící výkon do 10kW/rozvaděč CRAC jednotky = Computer Room Air-Conditioning

22 Chlazení přívodem z podlahy, návrat do sálu (Plenum Feed with Room Return) Chladící výkon do 10kW/rozvaděč CRAC jednotky = Computer Room Air-Conditioning

23 Přívod podlahou návrat sálem Oddělení odchozího horkého vzduchu od dodávky vzduchu studeného Studený vzduch je veden do podstavce rozvaděče z dvojité podlahy Horký odchozí vzduch je odváděn do místnosti Není třeba koncepce horké/studené uličky Rozvaděč je umístěn na speciálním podstavci Eliminace Hot Spots Snížení provozních nákladů

24 Chlazení přívodem ze zdvojené podlahy, návrat do podhledu Chladící výkon do 15kW/rozvaděč CRAC jednotky = Computer Room Air-Conditioning

25 Přívod sálem návrat v podhledu Oddělení odchozího horkého vzduchu od dodávky vzduchu studeného Horký odchozí vzduch je odváděn do podhledu Umožnění dodatečné flexibility není třeba koncepce horké/studené uličky Není nutná zdvojená podlaha Eliminace Hot Spots Otáčecí vana v zadní spodní části rozvaděče

26 Chlazení přívodem ze sálu, návrat do podhledu Chladící výkon do 30kW/rozvaděč

27 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Rozvaděče Prémium řada Optimal řada Nosnost až 1500 kg Výška 15 48U Hloubka mm Šířka 600 nebo 800mm Barva černá nebo světle šedá Otevřené rámy

28 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Systém rozšiřujících sekcí

29 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Cílené chlazení Boční chladicí jednotky (Targeted Cooling) Otevřená architektura Uzavřený okruh Modulární uzavřený okruh

30 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Boční chladicí jednotka, otevřený okruh Dodávka studeného vzduchu přesně tam, kde je potřeba Jednoduché plánování zón s rozdílnou potřebou chlazení K dispozici 12 a 18 kw verze DX K dispozici 12, 18 a 24 kw verze CW Za chodu vyměnitelné ventilátory v režimu N+1 Hot Swap Kontrola vlhkosti Volitelně připojení shora (CW verze) a elektronicky řízené ventilátory (EC Fans) Užití může být navrženo a plánováno pro minimalizaci počátečních nákladů postupná integrace jednotek do systému

31 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Boční chladicí jednotka, otevřený okruh Přímý výpar (DX) kondenzátor Chladicí médium R410A Připojitelné na boční a zadní chladicí jednotky ACxx-DX/yy Výkon 10-20kW podle typu řešení Obvykle jedna kondenzační jednotka na jedno chladící zařízení Pro venkovní teploty -15 C + 43 C

32 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Boční chladicí jednotka, otevřený okruh Chladicí voda (CW) chiller Teplotní rozsah 7-12 C Vnitřní a venkovní verze Ekonomické řešení: varianta s free coolingem zelené DC

33 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Boční chladicí jednotka, uzavřená architektura Půdorys

34 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA IBM Cloud Cabinet Velmi vysoká výkonová hustota 12 a 18kW verze DX 22, 30 a 36kW verze CW Nouzové otevírání dveří EOS ve spojení s monitorovacím systémem RAMOS zajistí v případě výpadku chlazení prodloužení přehřátí serverů Hasící systém rozvaděče Elektronický přístupový systém Monitoring stavu

35 PRODUKTY KOMPLEXNÍHO ŘEŠENÍ PRO DATOVÁ CENTRA Modulární uzavřená architektura Konfigurace se sestavuje podle potřeb chlazení IT zařízení a podle požadavků na redundanci Společná horká zóna uvnitř modulu Společná studená zóna uvnitř modulu Možnost redundance chlazení

36 PRODUKTY PRO SAMOSTATNĚ STOJÍCÍ ROZVADĚČE Cílené chlazení Střešní a nástěnné klimatizace (Targeted Cooling) Střešní klimatizační jednotka Nástěnná klimatizační jednotka

37 KOMPLEXNÍ ŘEŠENÍ PRO DATOVÁ CENTRA - PRAXE

38 Otázky?
