1 version: CONTEG DATASHEET STOJANOVÉ ROZVADĚČE PREMIUM Heavy RHF CONTEG, spol. s r.o. Centrála Česká republika: Na Vítězné pláni / 0 00 Praha Tel.: +0 Fax: +0 Výrobní závod Česká republika: K Silu 0 Pelhřimov Tel.: Fax: +0 Lokální zastoupení Benelux: + Francie / Itálie / Maghreb: + 0 Indie: + 0 Německo / Švýcarsko: +0 Rakousko: Rusko / CIS: + 0 Saudská Arábie: Střední východ: + Ukrajina: +0 0 Východní Evropa / Skandinávie: + conteg@conteg.cz Všechna práva vyhrazena, CONTEG 0

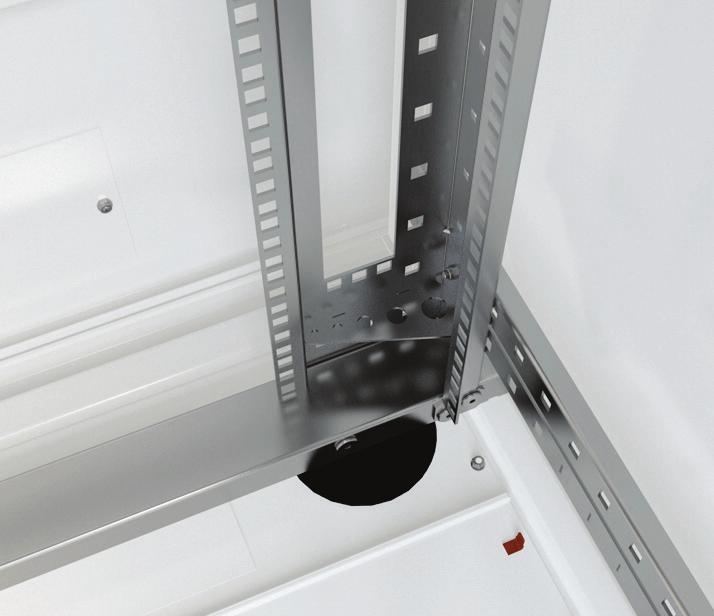

2 . PREMIUM Heavy RHF Vysokozátěžový rozvaděč PREMIUM Heavy RHF je navržen s ohledem na stále se zvyšující hmotnost IT komponent v dnešních datových centrech i v samostatně umístěných datových a serverových rozvaděčích. Rozvaděče řady RHF jsou díky své nosnosti až 00 kg určeny pro každého, kdo požaduje extrémně vysokou nosnost. Rozvaděče RHF přichází se širokou nabídkou nabídkou dveří, bočnic a zámků. Jsou dostupné ve výšce U, šířce 00 a 00 mm a hloubce 000 mm. Rozvaděče RHF jsou navrženy jak pro optimalizaci proudění a toku vzduchu, tak pro aplikaci kabelážních systémů (více o High density vyvazovacích systémech na straně ). Rozvaděč RHF si můžete tudíž jednoduše přizpůsobit vašim požadavkům. M IU M E R P BAREVNÉ PROVEDENÍ: RAL 0 POPIS: Rozměry Výška: U Šířka: 00, 00 mm Hloubka: 000 mm Konstrukce Svařovaná rámová konstrukce, mm plech Nosnost 00 kg rovnoměrné zatížení " vertikální lišty páry posuvných vertikálních lišt typu L (00 mm) nebo typu P (00 mm navíc U vertikální pozice na každé liště) Volitelně lišty typu C (00 mm) IP krytí Standardně IP0 IP0 pokud jsou nainstalovány plné dveře či panely Volitelně až IP A/C příprava IP pokud je klimatizační jednotka nainstalována dle pokynů Barvy Standardně RAL 0 a 00 Volitelně jiné barevné provedení RHF 0/00 RAL 00 Přední dveře Dveře s vysokou perforací míra perforace % Dveře standardně s vyjímatelným pákovým vícebodovým zámkem, DIN profil, universální klíč EK volitelně s cylindrickou vložkou nebo číselným kombinačním zámkem (ostatní zámky na vyžádání) Úhel otevírání dveří 0 Pravé nebo levé otevírání dveří snadná záměna na místě instalace Volitelně dveře prosklené, plechové, prosklené s perforací či vertikálně dělené Všechna práva vyhrazena, CONTEG 0 Zadní dveře Dveře s vysokou perforací míra perforace % Dveře standardně s vyjímatelným pákovým vícebodovým zámkem, DIN profil, universální klíč EK volitelně s cylindrickou vložkou nebo číselným kombinačním zámkem (ostatní zámky na vyžádání) Mohou být volitelně nahrazeny kompletní nabídkou předních dveří Bočnice Odnímatelné se standardním zámkem Horní kryt Nedělený, odnímatelný " (00 mm) kruhová kabelová průchodka v každém rohu, kry ta plastovou záslepkou mm kabelové vstupy zakryté odnímatelnými plechovými záslepkami Spodní kryt Dělený design, odnímatelný " (00 mm) kruhová kabelová průchodka v každém rohu, kryta plastovou záslepkou mm kabelové vstupy zakryté odnímatelnými plechovými záslepkami Nožičky Výškově stavitelné nožičky ve standardu; volitelně zátěžový podstavec Adaptace Možnost adaptovat pro uložení " zařízení (na vyžádání platí pro šířku 00 mm) Požadován adaptér DP RE 0(nutno objednat samostatně) Ostatní Rozvaděče lze instalovat do řady spojovací sadou DP DR UNI (není součástí dodávky) Kompatibilní s CoolTeg a CoolSpot jednotkami (více informací naleznete na straně 0) Zemnící sada

3 0 STANDARDNÍ VYBAVENÍ 0 Přední a zadní dveře s vysokou perforací %, pákový vícebodový zámek páry " posuvných vertikálních lišt se značením U Držáky vertikálních lišt pár bočnic se zámkem Výškově stavitelné nožičky Rám rozvaděče Horní kryt nedělený F design s kabelovými vstupy Spodní kryt dělený (sestaven ze spodních krytů designu C a F; může se lišit u jednotlivých půdorysů) Plastové krytky a odnímatelné záslepky kabelových vstupů Zemnicí sada montážních sad BONUS: kruhové kartáčové průchodky DPKPRB zdarma VOLITELNÉ VYBAVENÍ (PŘÍKLADY) 0 Podstavec Podstavec s filtrem pár bočních panelů s perforací Vertikálně dělené prosklené dveře, Vertikálně dělené prosklené dveře s perforací, Vertikálně dělené dveře s vysokou perforací % Vertikálně dělené plechové perforované dveře 0 Příklad rozvaděče RHF šířky 00 mm, ostatní typy naleznete na straně v objednávací matici DOPORUČUJEME Vertikálně dělené plechové dveře Prosklené dveře Prosklené dveře s postranní perforací 0 Plechové perforované dveře Plechové dveře Zadní panel s modulem pro vstup kabelů Zadní panel kus Zadní panel perforovaný Horní kryt nedělený B design s kabelovými vstupy a otvorem pro ventilační jednotku Horní kryt nedělený B design (lze užít i jako spodní kryt) s kabelovými vstupy a otvorem pro ventilační jednotku Kruhová kartáčová průchodka Záslepky otvorů pro ventilační jednotku Ventilační jednotka 0 Instalační rám s filtrem pro ventilační jednotku nelze použít pro rozvaděče šířky 00 mm vyžaduje vícebodový zámek Všechna práva vyhrazena, CONTEG 0

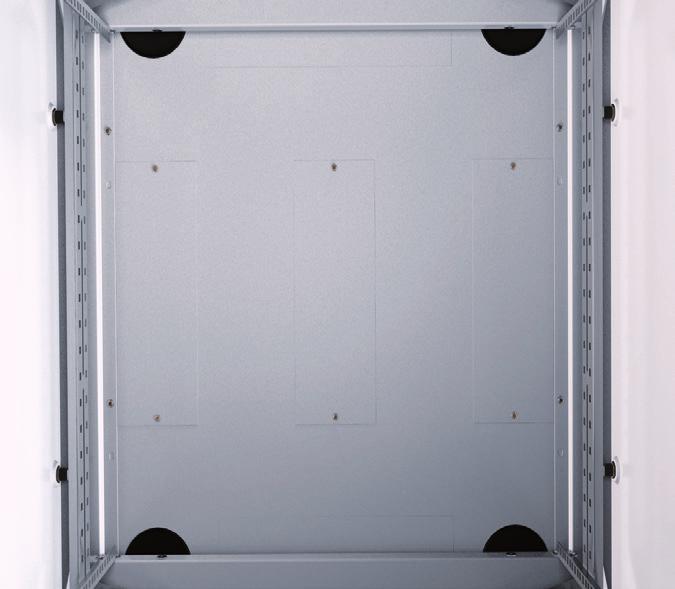

4 výška výška 00 hloubka Otvory pro vstupy kabelů rozvaděče vstupů (00 00) v horním i spodním krytu vstupy " (00 mm) v horním i spodním krytu Otvory pro vstupy kabelů rozvaděče vstupy (00 00) v horním i spodním krytu vstupy " (00 mm) v horním i spodním krytu Všechny otvory jsou kryty plastovými krytkami či odnímatelnými záslepkami. Jednotlivé kryty naleznete na straně hloubka Výška v U Nosnost v kg * Výška bez nožiček, pro výšku s nožičkami přičtěte mm Rozměry Rozměry včetně balení Hmotnost včetně balení v kg V* Š H Užitná hloubka V Š H RHF0/ RHF0/ Poznámka: Všechny rozměry Všechna práva vyhrazena, CONTEG 0

5 R H F.. INFORMACE PRO OBJEDNÁNÍ A ZASLÁNÍ ROZVADĚČŮ: Nakonfigurujte si požadovaný rozvaděč. Níže vyobrazená objednací matice Vám napomůže k vytvoření objednacího čísla. S objednacím číslem kontaktuje distributora produktů Conteg. Rozvaděče RHF jsou dodávány plně smontované a na paletě! V NÁSLEDUJÍCÍCH KROCÍCH SESTAVTE KÓD ROZVADĚČŮ RHF! VÝŠKA Výška v U Vnější výška ŠÍŘKA Šířka HLOUBKA Hloubka Užitná hloubka LIŠTY Přední pár Zadní pár Poznámka 0 L L Nedělené lišty typu L pro rozvaděče šířky 00 mm P P P Nedělené lišty typu P pro rozvaděče šířky 00 mm, navíc až U na každé liště, záslepky nejsou součástí C C C Nedělené lišty typu C pro rozvaděče šířky 00 mm, s kruhovými otvory pro průchod kabelů a plastovými krytkami KRYTY Horní kryt Spodní kryt Poznámka A P X Horní a spodní kryty nedělené IP C bez horního krytu X Bez horního krytu příprava na opci A (viz tabulka č. 0) E F XXX Standard nedělený horní kryt F design, dělený spodní kryt F F bez spodního krytu Bez spodního krytu pro usazení na podstavec či dvojitou podlahu X bez horního krytu bez spodního krytu Bez horního i spodního krytu pro individuální kryty jděte na stranu 0 Pro více informací o krytech jděte na stranu : BHB, : CHC Chybějící horní či spodní kryt má za následek IP00, neníli uvedeno jinak / PŘEDNÍ DVEŘE 0 Bez dveří G Prosklené dveře S Plechové dveře P Plechové perforované dveře T Prosklené dveře s postranní perforací W Dveře s vysokou perforací (míra perforace %) A Vertikálně dělené prosklené dveře * B Vertikálně dělené prosklené dveře s postranní perforací * C Vertikálně dělené plechové dveře D Vertikálně dělené plechové dveře s perforací F Vertikálně dělené dveře s vysokou perforací (míra perforace %) Bez IP krytí IP0 max. IP0 max. Pouze vícebodový zámek 0 NOSNOST Nosnost v kg F 00 IP KRYTÍ 0 IP00 IP0 IP0 IP0 IP A A/C příprava Pouze vícebodový zámek, IP0 max. Pouze vícebodový zámek, IP0 max. * Pouze rozvaděče šíře 00 mm ZÁMEK PŘEDNÍCH DVEŘÍ Páková elektronická klika, univerzální klíč Páková elektronická klika, univerzální klíč, vícebodový zámek E Pákový s číselným kódem, univerzální klíč F Pákový s číselným kódem, univerzální klíč, vícebodový G Pákový s číselným kódem, unikátní klíč H Pákový s číselným kódem, unikátní klíč, vícebodový I Pákový s cylindrickou vložkou, univerzální klíč J Pákový s cylindrickou vložkou, univerzální klíč, vícebodový K Pákový s cylindrickou vložkou, unikátní klíč L Pákový s cylindrickou vložkou, unikátní klíč, vícebodový V Pákový s vyměnitelnou vložkou, univerzální klíč EK W Pákový s vyměnitelnou vložkou, univerzální klíč EK, vícebodový Poznámka Rovnoměrné zatížení BARVA B H Poznámka RAL 0 (světle šedá) RAL 00 (černá) Podle EN 0 Připraveno pro montáž klimatizační jednotky; doporučeno, pokud je plánována instalace A/C jednotky; krytí IP, jeli A/C jednotka instalována dle instrukcí Pouze vícebodový zámek Příklad správného produktového kódu RHF0/0PSWCWA-AFB ZADNÍ DVEŘE / PANEL 0 Bez dveří G Prosklené dveře S Plechové dveře P Plechové perforované dveře T Prosklené dveře s postranní perforací W Dveře s vysokou perforací (míra perforace %) A Vertikálně dělené prosklené dveře * B Vertikálně dělené prosklené dveře s postranní perforací * C Vertikálně dělené plechové dveře D Vertikálně dělené plechové dveře s perforací F Vertikálně dělené dveře s vysokou perforací (míra perforace %) Y Zadní panel kus, R Zadní panel dělený s modulem pro vstup kabelů Z Zadní panel perforovaný kus Bez IP krytí IP0 max. IP0 max. Pouze vícebodový zámek Pouze vícebodový zámek, IP0 max. Pouze vícebodový zámek, IP0 max. Pouze typ zámku U nebo X Pouze typ zámku U nebo X, max. IP0 * Pouze rozvaděče RHF šíře 00 mm ZÁMEK ZADNÍCH DVEŘÍ Páková elektronická klika, univerzální klíč Páková elektronická klika, univerzální klíč, vícebodový zámek E Pákový s číselným kódem, univerzální klíč F Pákový s číselným kódem, univerzální klíč, vícebodový G Pákový s číselným kódem, unikátní klíč H Pákový s číselným kódem, unikátní klíč, vícebodový I Pákový s cylindrickou vložkou, univerzální klíč J Pákový s cylindrickou vložkou, univerzální klíč, vícebodový K Pákový s cylindrickou vložkou, unikátní klíč L Pákový s cylindrickou vložkou, unikátní klíč, vícebodový V Pákový s vyměnitelnou vložkou, univerzální klíč EK W Pákový s vyměnitelnou vložkou, univerzální klíč EK, vícebodový U Zámek zadního panelu, univerzální klíč X Zámek zadního panelu, unikátní klíč BOČNICE (OBĚ STRANY) * 0 Bez panelů A bočnice, plný plech, univerzální klíč B bočnice, plný plech, univerzální klíč C bočnice, plný plech, unikátní klíč D bočnice, plný plech, unikátní klíč E bočnice, plech s perforací, univerzální klíč F bočnice, plech s perforací, univerzální klíč G bočnice, plech s perforací, unikátní klíč H bočnice, plech s perforací, unikátní klíč * Neníli osazena bočnice, pak IP = 00; bočnice s perforací umožňují dosažení maximálně IP0 Všechna práva vyhrazena, CONTEG 0
