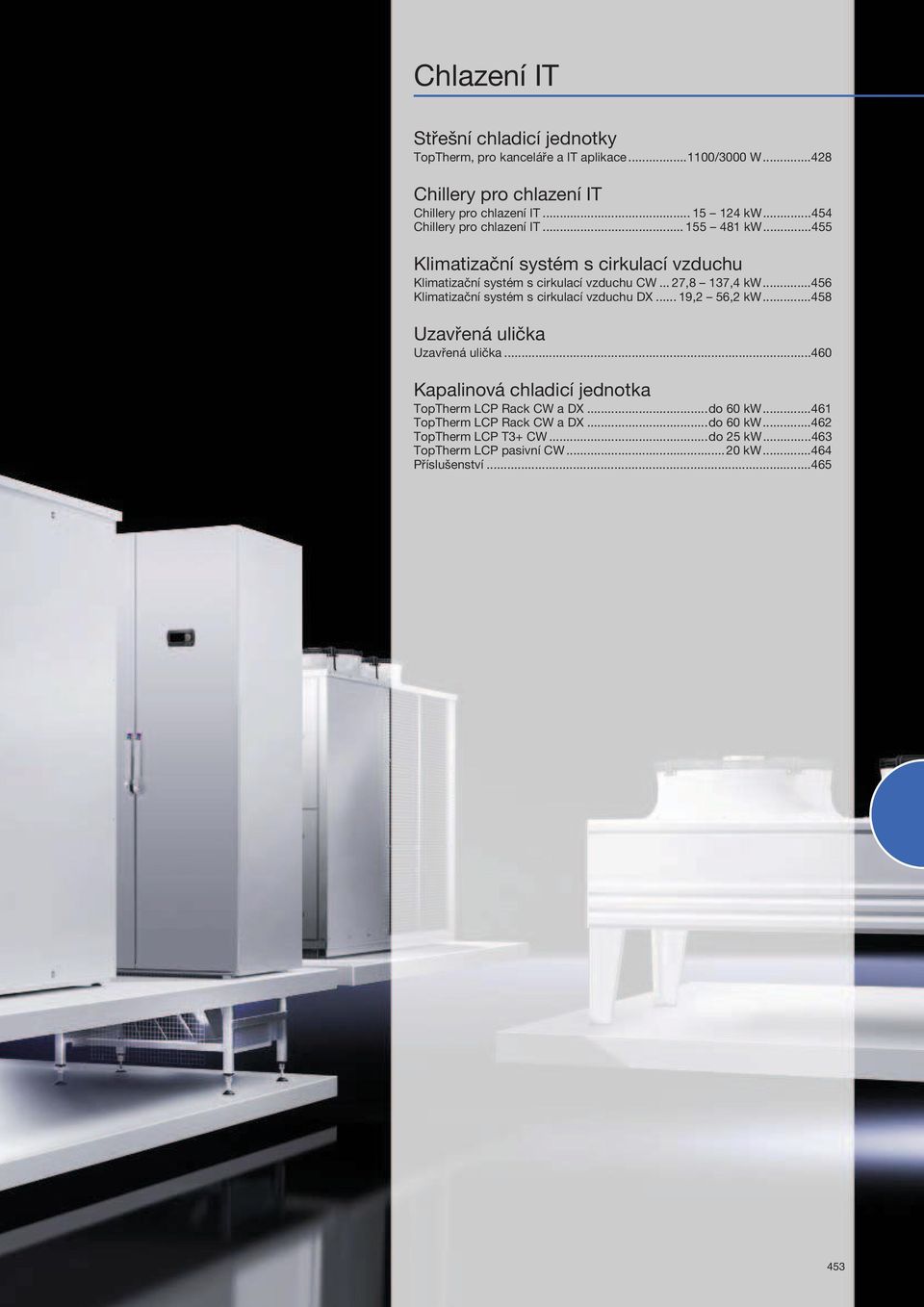

1 Chlazení IT Střešní chladicí jednotky TopTherm, pro kanceláře a IT aplikace.../3000 W Chillery pro chlazení IT Chillery pro chlazení IT kw Chillery pro chlazení IT kw Klimatizační systém s cirkulací vzduchu Klimatizační systém s cirkulací vzduchu CW... 27,8 137,4 kw Klimatizační systém s cirkulací vzduchu DX... 19,2 56,2 kw Uzavřená ulička Uzavřená ulička Kapalinová chladicí jednotka TopTherm LCP Rack CW a DX...do 60 kw TopTherm LCP Rack CW a DX...do 60 kw TopTherm LCP T3+ CW...do 25 kw TopTherm LCP pasivní CW...20 kw Příslušenství

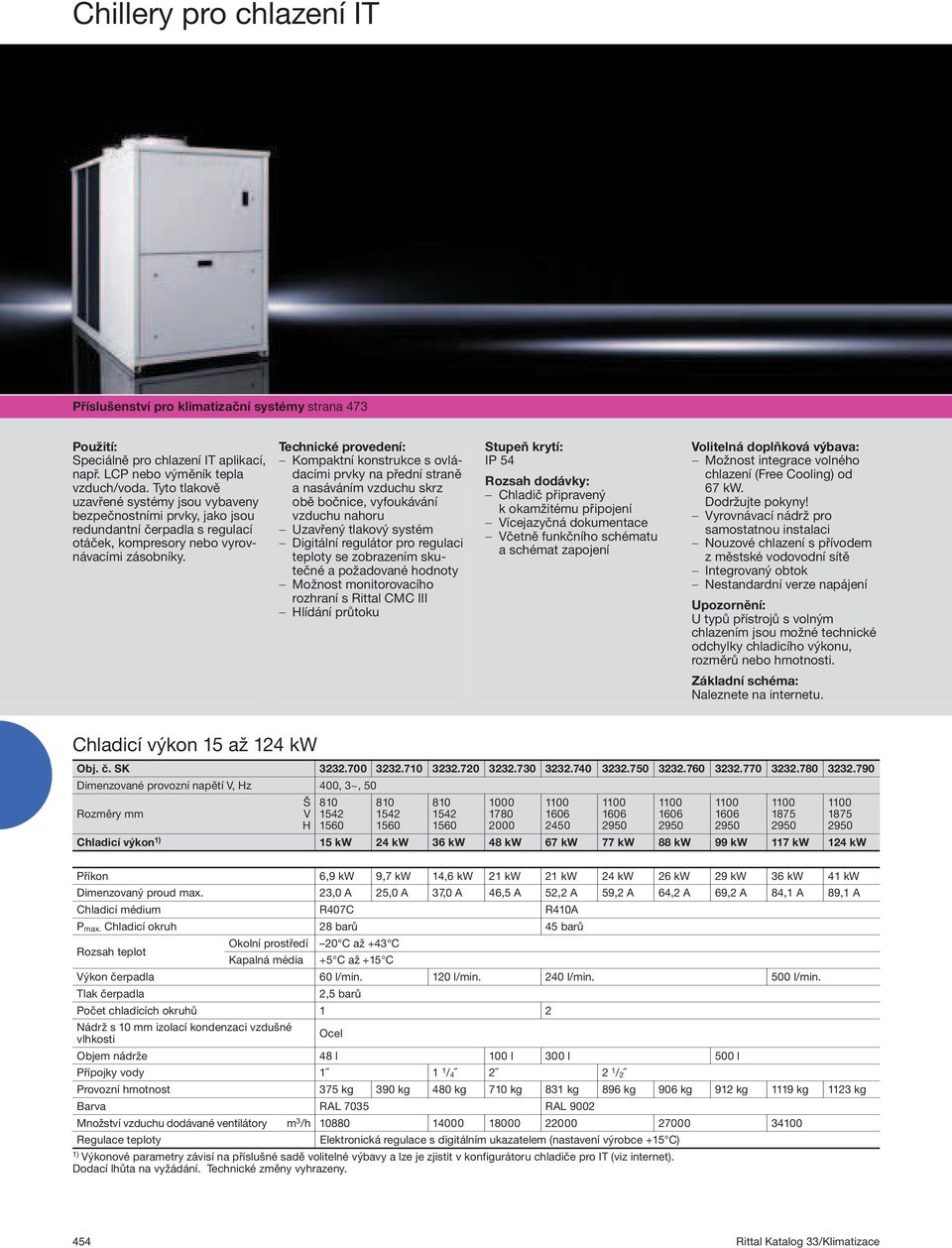

2 Chillery pro chlazení IT Příslušenství pro klimatizační systémy strana 473 Použití: Speciálně pro chlazení IT aplikací, např. LCP nebo výměník tepla vzduch/voda. Tyto tlakově uzavřené systémy jsou vybaveny bezpečnostními prvky, jako jsou redundantní čerpadla s regulací otáček, kompresory nebo vyrovnávacími zásobníky. Technické provedení: Kompaktní konstrukce s ovládacími prvky na přední straně a nasáváním vzduchu skrz obě bočnice, vyfoukávání vzduchu nahoru Uzavřený tlakový systém Digitální regulátor pro regulaci teploty se zobrazením skutečné a požadované hodnoty Možnost monitorovacího rozhraní s Rittal CMC III Hlídání průtoku Stupeň krytí: IP 54 Rozsah dodávky: Chladič připravený k okamžitému připojení Vícejazyčná dokumentace Včetně funkčního schématu a schémat zapojení Volitelná doplňková výbava: Možnost integrace volného chlazení (Free Cooling) od 67 kw. Dodržujte pokyny! Vyrovnávací nádrž pro samostatnou instalaci Nouzové chlazení s přívodem z městské vodovodní sítě Integrovaný obtok Nestandardní verze napájení Upozornění: U typů přístrojů s volným chlazením jsou možné technické odchylky chladicího výkonu, rozměrů nebo hmotnosti. Základní schéma: Naleznete na internetu. Chladicí výkon 15 až 124 kw Dimenzované provozní napětí V, Hz 400, 3~, 50 Rozměry mm Š V H Chladicí výkon 1) 15 kw 24 kw 36 kw 48 kw 67 kw 77 kw 88 kw 99 kw 117 kw 124 kw Příkon 6,9 kw 9,7 kw 14,6 kw 21 kw 21 kw 24 kw 26 kw 29 kw 36 kw 41 kw Dimenzovaný proud max. 23,0 A 25,0 A 37,0 A 46,5 A 52,2 A 59,2 A 64,2 A 69,2 A 84,1 A 89,1 A Chladicí médium R407C R410A P max. Chladicí okruh 28 barů 45 barů Rozsah teplot Okolní prostředí Kapalná média 20 C až +43 C +5 C až +15 C Výkon čerpadla 60 l/min. 120 l/min. 240 l/min. 500 l/min. Tlak čerpadla 2,5 barů Počet chladicích okruhů 1 2 Nádrž s 10 mm izolací kondenzaci vzdušné vlhkosti Ocel Objem nádrže 48 l 100 l 300 l 500 l Přípojky vody / / 2 Provozní hmotnost 375 kg 390 kg 480 kg 710 kg 831 kg 896 kg 906 kg 912 kg 1119 kg 1123 kg Barva RAL 9002 Množství vzduchu dodávané ventilátory m 3 /h Regulace teploty Elektronická regulace s digitálním ukazatelem (nastavení výrobce +15 C) 1) Výkonové parametry závisí na příslušné sadě volitelné výbavy a lze je zjistit v konfigurátoru chladiče pro IT (viz internet). Dodací lhůta na vyžádání. Technické změny vyhrazeny. 454 Rittal Katalog 33/Klimatizace

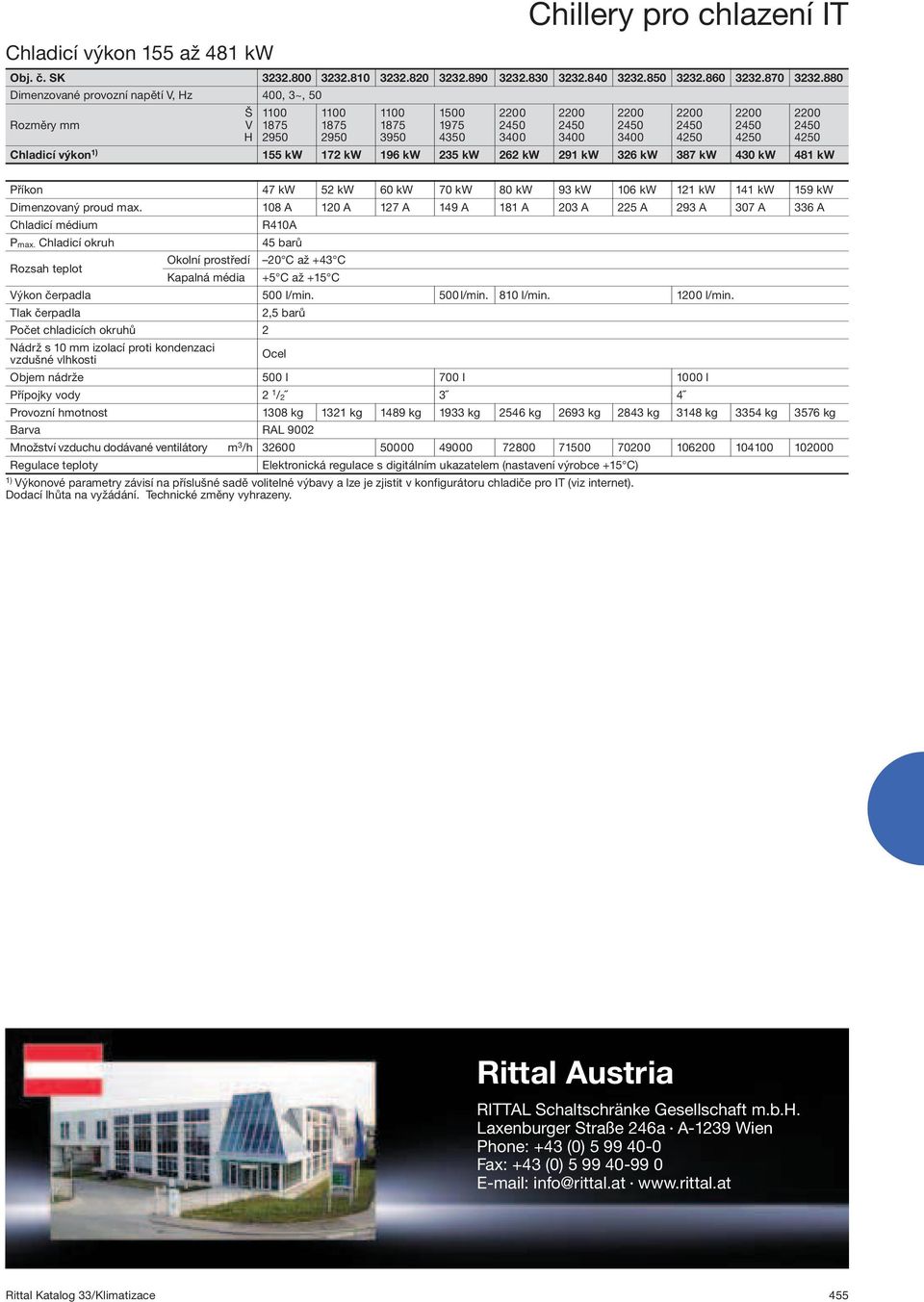

3 Chillery pro chlazení IT Chladicí výkon 155 až 481 kw Dimenzované provozní napětí V, Hz 400, 3~, 50 Rozměry mm Š V H Chladicí výkon 1) 155 kw 172 kw 196 kw 235 kw 262 kw 291 kw 326 kw 387 kw 430 kw 481 kw Příkon 47 kw 52 kw 60 kw 70 kw 80 kw 93 kw 106 kw 121 kw 141 kw 159 kw Dimenzovaný proud max. 108 A 120 A 127 A 149 A 181 A 203 A 225 A 293 A 307 A 336 A Chladicí médium P max. Chladicí okruh Rozsah teplot Okolní prostředí Kapalná média R410A 45 barů 20 C až +43 C +5 C až +15 C Výkon čerpadla 500 l/min. 500 l/min. 810 l/min l/min. Tlak čerpadla Počet chladicích okruhů 2 Nádrž s 10 mm izolací proti kondenzaci vzdušné vlhkosti 2,5 barů Ocel Objem nádrže 500 l 700 l 1000 l Přípojky vody 2 1 / Provozní hmotnost 1308 kg 1321 kg 1489 kg 1933 kg 2546 kg 2693 kg 2843 kg 3148 kg 3354 kg 3576 kg Barva RAL 9002 Množství vzduchu dodávané ventilátory m 3 /h Regulace teploty Elektronická regulace s digitálním ukazatelem (nastavení výrobce +15 C) 1) Výkonové parametry závisí na příslušné sadě volitelné výbavy a lze je zjistit v konfigurátoru chladiče pro IT (viz internet). Dodací lhůta na vyžádání. Technické změny vyhrazeny. Rittal Austria RITTAL Schaltschränke Gesellschaft m.b.h. Laxenburger Straße 246a A 1239 Wien Phone: +43 (0) Fax: +43 (0) E mail: info@rittal.at Rittal Katalog 33/Klimatizace 455

4 Klimatizační systém s cirkulací vzduchu CW Chillery pro chlazení IT strana 454 Kapalinové chladicí jednotky strana 461 Klimatizační systém s cirkulací vzduchu nasává teplý vzduch z vašeho datového centra na horní straně zařízení, ochlazuje jej vodou v uzavřeném výměníku tepla a fouká jej filtrovaný a chlazený s přetlakem do dvojité podlahy. Ohřívaná chladicí voda se ochlazuje v externím zařízení pro nepřímé chlazení mimo budovu. Široký rozsah výkonů; lze použít široké spektrum chladicích medií. Zařízení lze ideálně integrovat z hlediska hardwaru i z hlediska softwaru. Optimální energetickou i prostorovou účinnost zajišťují inteligentní konstrukční řešení, jako např. šikmý výměník tepla a ventilátory integrované do podlahy. Rám na bázi osvědčeného systému TS 8. Vybavení: Uživatelsky příjemné komfortní ovládání s řadou funkcí a konektivitou. Prostorově úsporný a dobře přístupný vysoce účinný ventilátor. Speciální výměník tepla s optimalizovaným prouděním a energetickou spotřebou, s vysokou spolehlivostí T B H2 H1 1 2 Přítok vody, odvod kondenzátu, přívod zvlhčovače Elektrické připojení 3 Odvod vody Základní jednotka Horní díl Rozměry mm Ventilátorová jednotka v podlaze Š (B) V (H1) H (T) Napájecí napětí V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/50 Spodní rám s ventilátory Počet ventilátorů ks Výška spodního rámu mm 1) V (H2) Min. výška dvojité podlahy mm ) Další výšky spodního rámu na vyžádání. 456 Rittal Katalog 33/Klimatizace

5 Klimatizační systém s cirkulací vzduchu CW Základní jednotka Jmenovitý objemový tok Množství vzduchu m 3 /h Externí tlak Pa Instalační plocha m 2 0,72 0,94 1,53 2,21 Hmotnost kg Chlazení chladicí voda 7 C/12 C a přívod vzduchu 24 C/rel. vlhkost 50 % Chladicí výkon, celkový kw 27,8 45,7 90,2 137,4 Chladicí výkon, citelný kw 23,4 39,8 79,4 119,5 SHR 1) 0,84 0,87 0,88 0,87 Objemové množství proudícího média m 3 /h 4,78 7,85 15,49 23,6 Tlaková ztráta chladiče kpa 33, ,6 37,5 Tlaková ztráta ventilu kpa 22,8 24,1 38,4 34,8 Připojení Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Chlazení chladicí voda 10 C/15 C a přívod vzduchu 26 C/rel. vlhkost 45 % Chladicí výkon, celkový kw 22,9 39,1 77,4 117,2 Chladicí výkon, citelný kw 22,9 39,1 77,4 117,2 SHR 1) Objemové množství proudícího média m 3 /h 3,94 6,72 13,3 20,2 Tlaková ztráta chladiče kpa 23,4 29,1 28,2 27,8 Tlaková ztráta ventilu kpa 15,5 17,6 28,3 25,5 Připojení Rp 1 Rp 1 1/4 Rp 1 1/2 Rp 2 Filtr v sacím potrubí Kazetový filtr Filtrační třída dle normy DIN EN 779 G4 G4 G4 G4 Akustické parametry Hladina akustického výkonu, na straně sání db (A) Hladina akustického výkonu, na straně výtlaku db (A) Akustické vyzařování skříně db (A) Hladina akustického tlaku ve volném prostoru (vzdálenost 2 m) 1) SHR = poměr citelného tepla. Vyhrazujeme si právo na technické změny, které slouží pokroku. db (A) Ventilátorová jednotka EC motor, s přímým pohonem, volnoběžný Počet ks Příkon, celkový kw 0,6 1,4 3,1 4,6 Max. odběr proudu A 1,5 4,6 9,2 13,8 Volitelné doplňky Parní zvlhčování Elektrodový parní zvlhčovač Max. parní výkon kg/h Max. příkon kw ,3 11,3 Max. odběr proudu A 8,7 8,7 16,3 16,3 Připojení přívodu vody palce G 1 / 2 G 1 / 2 G 1 / 2 G 1 / 2 Připojení odtoku vody mm Elektrické topení Topné těleso z hladkých trubek, s trvalou regulací Max. topný výkon kw 4,5 7, ,5 Max. odběr proudu A 6,5 10,8 21,7 32,5 Energeticky úsporné Vhodné k instalaci na tyto klimatizační systémy Rittal Katalog 33/Klimatizace 457

6 Klimatizační systém s cirkulací vzduchu DX Chillery pro chlazení IT strana 454 Kapalinové chladicí jednotky strana 461 Vzduch chladící zařízení DX s přímým odpařováním odvádějí odebrané teplo ven přes vzduchem chlazený kondenzátor, který je instalován mimo budovu. Klimatizační skříň obsahuje podle velikosti jeden, dva nebo tři kompresory, které jsou zapojeny do jednoho chladicího okruhu. Propojení se vzduchem chlazeným kondenzátorem proto zajišťuje jen jedno potrubí vedoucí chladící medium. Široký rozsah výkonů; lze použít široké spektrum chladicích medií. Zařízení lze ideálně integrovat z hlediska hardwaru i z hlediska softwaru. Optimální energetickou i prostorovou účinnost zajišťují inteligentní konstrukční řešení, jako např. šikmý výměník tepla a ventilátory integrované do podlahy. Rám na bázi osvědčeného systému TS 8. Vybavení: Uživatelsky příjemné komfortní ovládání s řadou funkcí a konektivitou. Prostorově úsporný a dobře přístupný vysoce účinný ventilátor. Speciální výměník tepla s optimalizovaným prouděním a energetickou spotřebou, s vysokou spolehlivostí T B H2 H1 1 2 Tlakové potrubí chladicího média, odtok kondenzátu, přívod zvlhčovače Elektrické připojení 3 Potrubí pro chladicí médium Základní jednotka Horní díl Rozměry mm Š (B) V (H1) H (T) Napájecí napětí V/Ph/Hz 400/3/50 400/3/50 400/3/50 400/3/ Ventilátorová jednotka v podlaze Spodní rám s ventilátory Výška spodního rámu mm 1) V (H2) Min. výška dvojité podlahy mm ) Další výšky spodního rámu na vyžádání. Kondenzátorová jednotka Počet ventilátorů ks Max. objemový tok m 3 /h Napájecí napětí V/Ph/Hz 230/1/50 230/1/50 230/1/50 230/1/ Rittal Katalog 33/Klimatizace

7 Základní jednotka Klimatizační systém s cirkulací vzduchu DX Jmenovitý objemový tok Množství vzduchu m 3 /h Externí tlak Pa Instalační plocha m 2 0,94 0,94 1,19 1,53 Hmotnost kg Chlazení kondenzační teplota 45 C a přívod vzduchu 24 C/rel. vlhkost 50 % Scroll kompresor Počet kompresorů ks Chladicí výkon, celkový kw 19,2 31,4 46,4 56,2 Chladicí výkon, citelný kw 18,3 28,3 41,5 51,9 SHR 1) 0,95 0,90 0,89 0,92 Příkon, celkový kw 4,4 7,7 11,5 13,3 Max. provozní proud A 13,1 25,6 38,4 39,3 Filtr v sacím potrubí Kazetový filtr Filtrační třída dle normy DIN EN 779 G4 G4 G4 G4 Akustické parametry Hladina akustického výkonu, na straně sání db (A) Hladina akustického výkonu, na straně výtlaku db (A) Akustické vyzařování skříně db (A) Hladina akustického tlaku ve volném prostoru (vzdálenost 2 m) db (A) ) SHR = poměr citelného tepla. Vyhrazujeme si právo na technické změny, které slouží pokroku. Ventilátorová jednotka Kondenzátorová jednotka EC motor, s přímým pohonem, volnoběžný Počet ks Příkon, celkový kw 0,5 0,8 1,8 1,6 Max. odběr proudu A 1,8 4,6 4,6 9,2 Kondenzátor s axiálním ventilátorem Výkon kondenzátoru kw Max. příkon kw 0,67 1,28 1,34 1,34 Max. odběr proudu A 3,3 6 6,0 6,6 Max. hladina akustického tlaku ve volném prostoru (vzdálenost 5 m) db (A) Rozměry mm Šířka (B1 + B2) Hmotnost kg Provedení: vertikální foukání 1105 Provedení: horizontální foukání 1615 B1 B1 B1 B1 B B1 B2 B1 563 Volitelné doplňky Parní zvlhčování Elektrodový parní zvlhčovač Max. parní výkon kg/h Max. příkon kw ,3 Max. odběr proudu A 8,7 8,7 8,7 16,3 Připojení přívodu vody palce G1/2 G1/2 G1/2 G1/2 Připojení odtoku vody mm Elektrické topení Topné těleso z hladkých trubek, s trvalou regulací Max. topný výkon kw 4,5 7,5 7,5 15 Max. odběr proudu A 6,5 10,8 10,8 21,7 Energeticky úsporné Vhodné k instalaci na tyto klimatizační systémy Rittal Katalog 33/Klimatizace 459

8 Uzavřená ulička TopTherm LCP pasivní CW od strany 464 Uzavřená ulička je kombinace dveřních a stropních prvků, která umožňuje důsledné oddělení teplého a studeného vzduchu v datovém centru. Toto oddělení je zcela rozhodující, účelem je uspořit energii a zvýšit účinnost stávající klimatizační techniky. Záleží na způsobu použití, uzavřená ulička může být vytvořena s klimatizačními systémy s cirkulací vzduchu CRAC nebo TopTherm LCP Inline CW a DX jako teplá nebo studená uzavřená ulička. Zvýšení energetické účinnosti a výkonnosti klimatizačních systémů. Zaručené zásobování studeným vzduchem umožňuje vyšší hustotu výkonu. Snadná montáž a možnost dodatečného vybavení díky plné kompatibilitě se systémem rozváděčových skříní TS 8. Výhodné zvýšení výkonu vašeho stávajícího zařízení, prodlužuje cyklus vašich investic až do opatření náhrady. Vybavení: Tenké dveřní křídlo s okénkem, posuvné dveře Stabilní stropní prvky z kovového kompozitu s vysokou propustností světla V případě potřeby také možnost použití bezpečnostního skla 600/ Upozornění: Další varianty rozměrů a individuálně modifikované systémy na vyžádání. Prvek Stropní prvek Dveřní prvek Poloha Začátek/konec Střední část Šířka prvku (totožná se šířkou skříně) mm Šířka studené uličky mm Výška studené uličky mm Rittal Katalog 33/Klimatizace

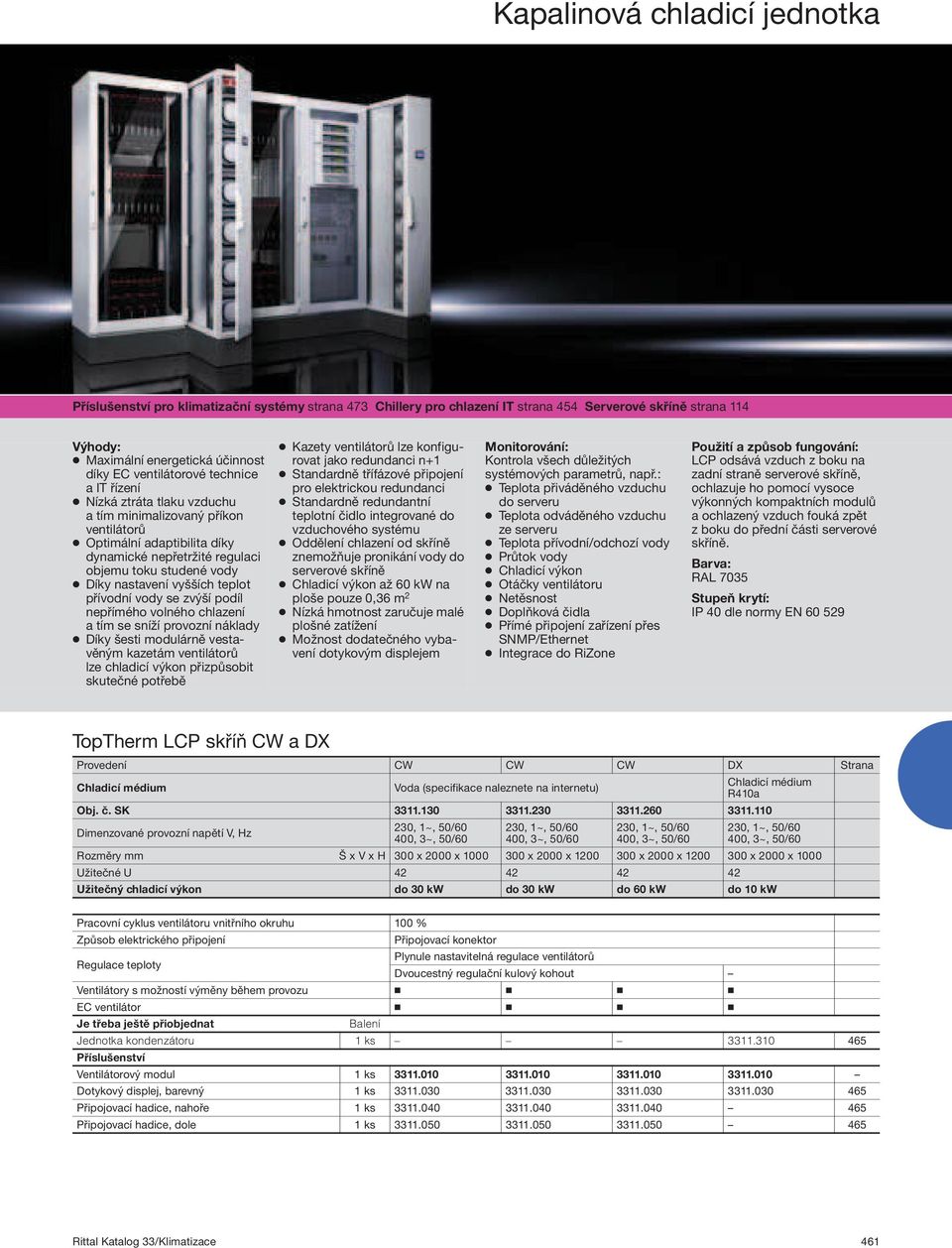

9 Kapalinová chladicí jednotka Příslušenství pro klimatizační systémy strana 473 Chillery pro chlazení IT strana 454 Serverové skříně strana 114 Maximální energetická účinnost díky EC ventilátorové technice a IT řízení Nízká ztráta tlaku vzduchu a tím minimalizovaný příkon ventilátorů Optimální adaptibilita díky dynamické nepřetržité regulaci objemu toku studené vody Díky nastavení vyšších teplot přívodní vody se zvýší podíl nepřímého volného chlazení a tím se sníží provozní náklady Díky šesti modulárně vestavěným kazetám ventilátorů lze chladicí výkon přizpůsobit skutečné potřebě Kazety ventilátorů lze konfigurovat jako redundanci n+1 Standardně třífázové připojení pro elektrickou redundanci Standardně redundantní teplotní čidlo integrované do vzduchového systému Oddělení chlazení od skříně znemožňuje pronikání vody do serverové skříně Chladicí výkon až 60 kw na ploše pouze 0,36 m 2 Nízká hmotnost zaručuje malé plošné zatížení Možnost dodatečného vybavení dotykovým displejem Monitorování: Kontrola všech důležitých systémových parametrů, např.: Teplota přiváděného vzduchu do serveru Teplota odváděného vzduchu ze serveru Teplota přívodní/odchozí vody Průtok vody Chladicí výkon Otáčky ventilátoru Netěsnost Doplňková čidla Přímé připojení zařízení přes SNMP/Ethernet Integrace do RiZone LCP odsává vzduch z boku na zadní straně serverové skříně, ochlazuje ho pomocí vysoce výkonných kompaktních modulů a ochlazený vzduch fouká zpět z boku do přední části serverové skříně. Stupeň krytí: IP 40 dle normy EN TopTherm LCP skříň CW a DX Provedení CW CW CW DX Strana Chladicí médium Voda (specifikace naleznete na internetu) Chladicí médium R410a Dimenzované provozní napětí V, Hz Rozměry mm Š x V x H 300 x 2000 x x 2000 x x 2000 x x 2000 x 1000 Užitečné U Užitečný chladicí výkon do 30 kw do 30 kw do 60 kw do 10 kw Pracovní cyklus ventilátoru vnitřního okruhu 100 % Způsob elektrického připojení Připojovací konektor Regulace teploty Plynule nastavitelná regulace ventilátorů Dvoucestný regulační kulový kohout Ventilátory s možností výměny během provozu EC ventilátor Je třeba ještě přiobjednat Balení Jednotka kondenzátoru 1 ks Příslušenství Ventilátorový modul 1 ks Dotykový displej, barevný 1 ks Připojovací hadice, nahoře 1 ks Připojovací hadice, dole 1 ks Rittal Katalog 33/Klimatizace 461

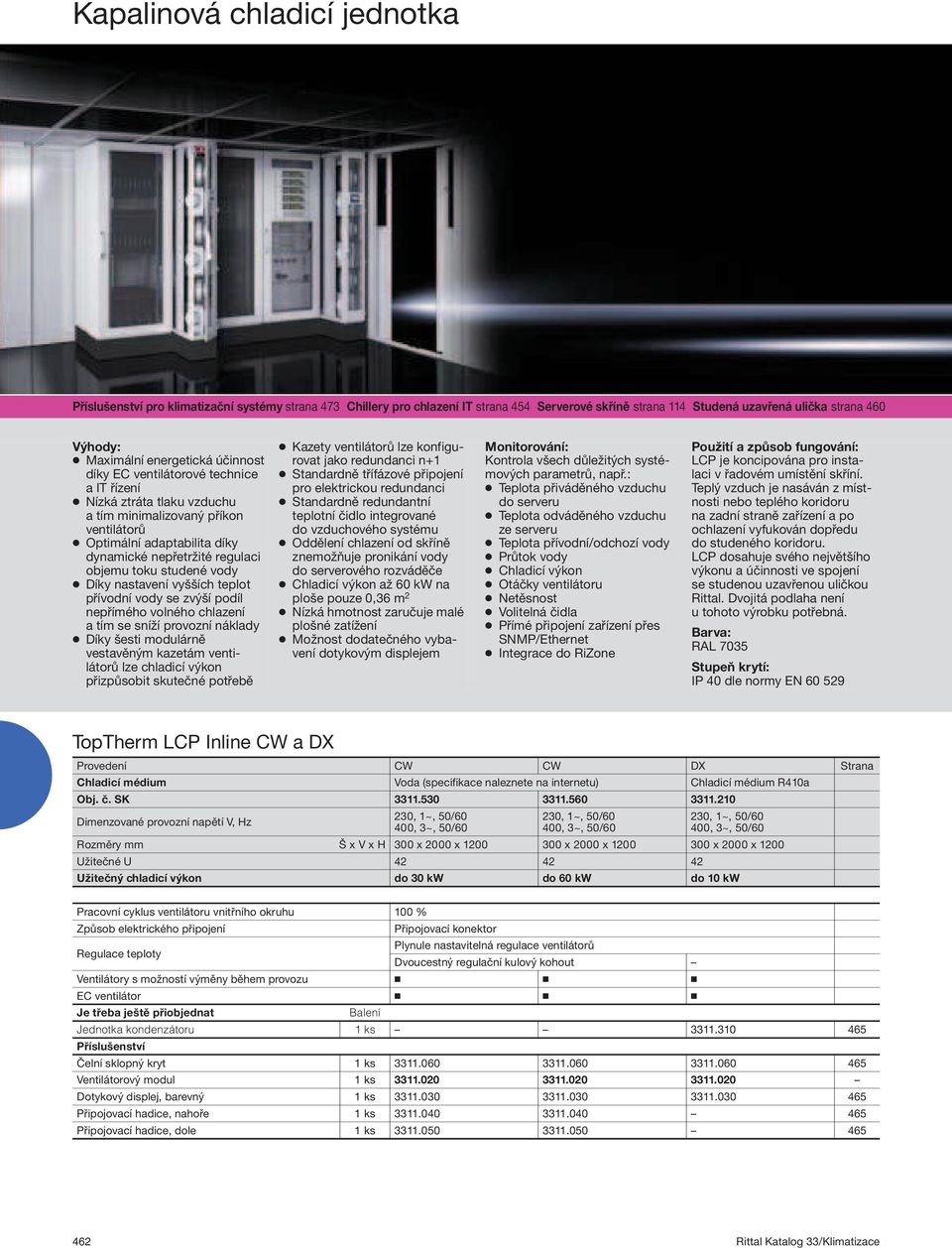

10 Kapalinová chladicí jednotka Příslušenství pro klimatizační systémy strana 473 Chillery pro chlazení IT strana 454 Serverové skříně strana 114 Studená uzavřená ulička strana 460 Maximální energetická účinnost díky EC ventilátorové technice a IT řízení Nízká ztráta tlaku vzduchu a tím minimalizovaný příkon ventilátorů Optimální adaptabilita díky dynamické nepřetržité regulaci objemu toku studené vody Díky nastavení vyšších teplot přívodní vody se zvýší podíl nepřímého volného chlazení a tím se sníží provozní náklady Díky šesti modulárně vestavěným kazetám ventilátorů lze chladicí výkon přizpůsobit skutečné potřebě Kazety ventilátorů lze konfigurovat jako redundanci n+1 Standardně třífázové připojení pro elektrickou redundanci Standardně redundantní teplotní čidlo integrované do vzduchového systému Oddělení chlazení od skříně znemožňuje pronikání vody do serverového rozváděče Chladicí výkon až 60 kw na ploše pouze 0,36 m 2 Nízká hmotnost zaručuje malé plošné zatížení Možnost dodatečného vybavení dotykovým displejem Monitorování: Kontrola všech důležitých systémových parametrů, např.: Teplota přiváděného vzduchu do serveru Teplota odváděného vzduchu ze serveru Teplota přívodní/odchozí vody Průtok vody Chladicí výkon Otáčky ventilátoru Netěsnost Volitelná čidla Přímé připojení zařízení přes SNMP/Ethernet Integrace do RiZone LCP je koncipována pro instalaci v řadovém umístění skříní. Teplý vzduch je nasáván z místnosti nebo teplého koridoru na zadní straně zařízení a po ochlazení vyfukován dopředu do studeného koridoru. LCP dosahuje svého největšího výkonu a účinnosti ve spojení se studenou uzavřenou uličkou Rittal. Dvojitá podlaha není u tohoto výrobku potřebná. Stupeň krytí: IP 40 dle normy EN TopTherm LCP Inline CW a DX Provedení CW CW DX Strana Chladicí médium Voda (specifikace naleznete na internetu) Chladicí médium R410a Dimenzované provozní napětí V, Hz Rozměry mm Š x V x H 300 x 2000 x x 2000 x x 2000 x 1200 Užitečné U Užitečný chladicí výkon do 30 kw do 60 kw do 10 kw Pracovní cyklus ventilátoru vnitřního okruhu 100 % Způsob elektrického připojení Připojovací konektor Regulace teploty Plynule nastavitelná regulace ventilátorů Dvoucestný regulační kulový kohout Ventilátory s možností výměny během provozu EC ventilátor Je třeba ještě přiobjednat Balení Jednotka kondenzátoru 1 ks Příslušenství Čelní sklopný kryt 1 ks Ventilátorový modul 1 ks Dotykový displej, barevný 1 ks Připojovací hadice, nahoře 1 ks Připojovací hadice, dole 1 ks Rittal Katalog 33/Klimatizace

11 Kapalinová chladicí jednotka Příslušenství pro klimatizační systémy strana 473 Chillery pro chlazení IT strana 454 Serverové skříně strana 114 Vysoce spolehlivé a účinné chlazení serverových stojanů s vysokým tepelným zatížením. Plně redundantní vždy dva aktivní chladicí okruhy a proudové obvody zajišťují nejlepší možné zabezpečení proti výpadku. Vestavěné ovladače dokážou automaticky přizpůsobit veškeré parametry zařízení, aby byly dosaženy požadované klimatické podmínky. Vlastní decentralizovaná inteligence, která samostatně rozpozná nouzové situace a adekvátně reaguje pomocí funkcí Auto Load Balancing a Auto Recovery. Rozhraní, která umožňují komfortní ovládání a kontrolu prostřednictvím sítě nebo systémů GLT. Na přání: Plně integrovaný systém detekce požáru a hašení Automatické otvírání dveří serverových skříní Různá senzorika LCP odsává vzduch z boku na zadní straně serverových skříní, ochlazuje ho pomocí vysoce výkonných kompaktních modulů a ochlazený vzduch fouká zpět z boku do přední části serverových skříní. Stupeň krytí: IP 40 dle normy EN TopTherm LCP T3+ CW Chladicí médium Voda (specifikace naleznete na internetu) Strana Dimenzované provozní napětí V, Hz Rozměry mm Š x V x H 300 x 2000 x 1200 Užitečné U 42 Užitný chladicí výkon, redundantní do 25 kw Pracovní cyklus ventilátoru vnitřního okruhu 100 % Způsob elektrického připojení C19/C20 Regulace teploty Plynule nastavitelná regulace ventilátorů Dvoucestný regulační kulový kohout Ventilátory s možností výměny během provozu EC ventilátor Auto Load Balancing Auto Recovery Příslušenství Ventilátorový modul 1 ks Dotykový displej, barevný 1 ks Připojovací hadice, nahoře 1 ks Připojovací hadice, dole 1 ks Rittal Katalog 33/Klimatizace 463

12 Kapalinová chladicí jednotka Příslušenství pro klimatizační systémy strana 473 Chillery pro chlazení IT strana 454 Serverové skříně strana 114 Vysoký chladicí výkon 20 kw na minimálním prostoru Snadná záměna za standardní dveře serverové skříně Možnost bezproblémové dodatečné instalace Úhel otevření dveří 120 umožňuje přístup do serverové skříně na zadní straně a usnadňuje montáž a konfiguraci uvnitř skříně LCP nepotřebuje žádné vlastní ventilátory a tím žádnou integrovanou regulaci Maximální energetická účinnost, bez elektrického příkonu Výměník tepla vzduch/voda mechanicky integrovaný do zadních dveří serverové skříně. 19 vybavení namontované v serverové skříni musí být samo schopné vést ohřívaný odváděný vzduch k zadním dveřím výměníku tepla. Odváděný vzduch se ochlazuje na teplotu místnosti. Tepelná energie absorbovaná vodou je transportována k externí výrobě studené vody a zde se opět ochlazuje na potřebnou vstupní teplotu. Certifikáty: Naleznete na internetu. TopTherm LCP pasivní CW Rozměry mm Š x V x H 600 x 2000 x 170 Užitečné U 42 Užitečný chladicí výkon do 20 kw Rittal China RITTAL Electro Mechanical Technology (Shanghai) Co. Ltd. No Minyi Road Songjiang District Shanghai, Phone: +86 (0) Fax: +86 (0) E mail: marketing@rittal.cn Rittal Katalog 33/Klimatizace

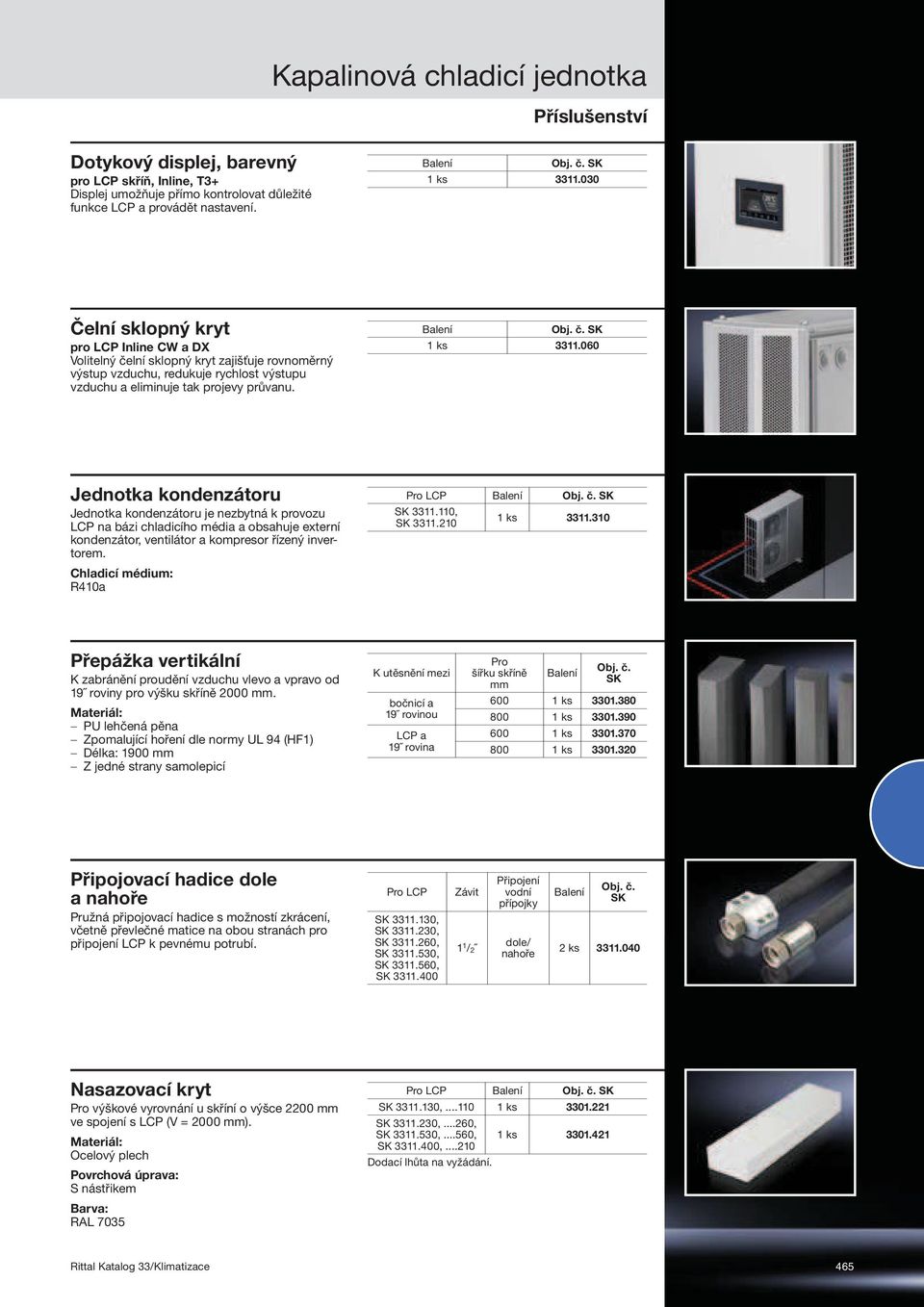

13 Kapalinová chladicí jednotka Příslušenství Dotykový displej, barevný pro LCP skříň, Inline, T3+ Displej umožňuje přímo kontrolovat důležité funkce LCP a provádět nastavení. Balení 1 ks Čelní sklopný kryt pro LCP Inline CW a DX Volitelný čelní sklopný kryt zajišťuje rovnoměrný výstup vzduchu, redukuje rychlost výstupu vzduchu a eliminuje tak projevy průvanu. Balení 1 ks Jednotka kondenzátoru Jednotka kondenzátoru je nezbytná k provozu LCP na bázi chladicího média a obsahuje externí kondenzátor, ventilátor a kompresor řízený invertorem. Chladicí médium: R410a Pro LCP Balení SK , SK ks Přepážka vertikální K zabránění proudění vzduchu vlevo a vpravo od 19 roviny pro výšku skříně 2000 mm. Materiál: PU lehčená pěna Zpomalující hoření dle normy UL 94 (HF1) Délka: 1900 mm Z jedné strany samolepicí K utěsnění mezi bočnicí a 19 rovinou LCP a 19 rovina Pro šířku skříně mm Balení Obj. č. SK ks ks ks ks Připojovací hadice dole a nahoře Pružná připojovací hadice s možností zkrácení, včetně převlečné matice na obou stranách pro připojení LCP k pevnému potrubí. Pro LCP SK , SK , SK , SK , SK , SK Závit 1 1 / 2 Připojení vodní přípojky dole/ nahoře Balení Obj. č. SK 2 ks Nasazovací kryt Pro výškové vyrovnání u skříní o výšce 2200 mm ve spojení s LCP (V = 2000 mm). Materiál: Ocelový plech Povrchová úprava: S nástřikem Pro LCP Balení SK , ks SK ,...260, SK ,...560, SK , Dodací lhůta na vyžádání. 1 ks Rittal Katalog 33/Klimatizace 465
