1 Druhy stehů a švů Spojovací proces

2 Spojovací proces Tradiční spojování šití Steh vázaný Steh řetízkový Netradiční spojování Svařování lepení švů nýtování 2

3 Tradiční spojování šití Steh vázaný Steh řetízkový 3

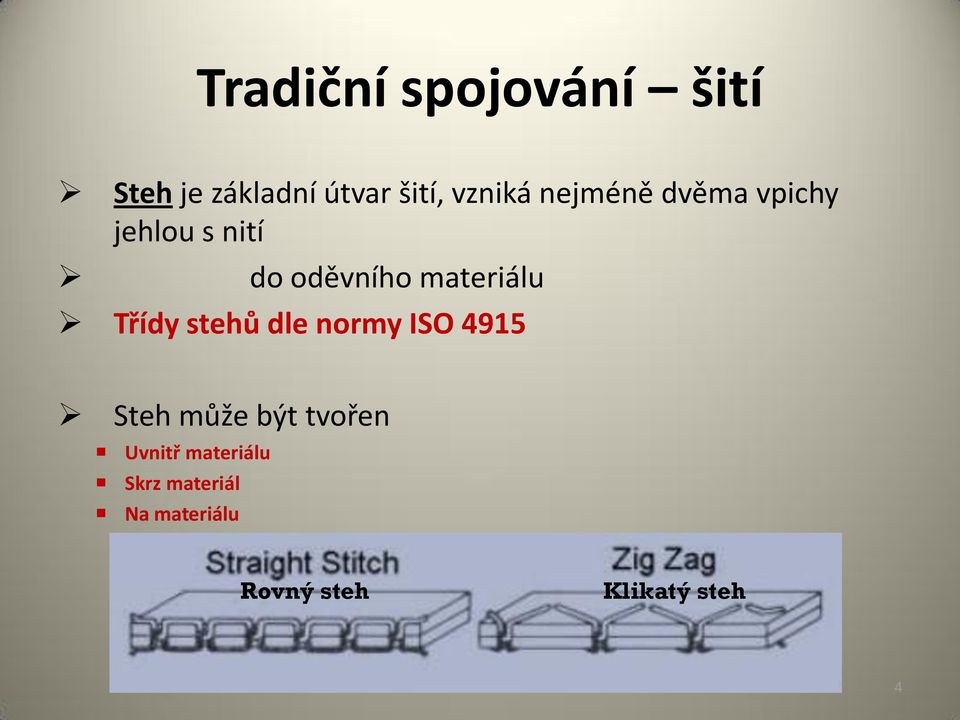

4 Tradiční spojování šití Steh je základní útvar šití, vzniká nejméně dvěma vpichy jehlou s nití do oděvního materiálu Třídy stehů dle normy ISO 4915 Steh může být tvořen Uvnitř materiálu Skrz materiál Na materiálu Rovný steh Klikatý steh 4

5 Tvorba vázaného stehu Jehla a nit vchází do tkaniny Horní nit tvoří smyčku Háček zachytí smyčku a táhne ji kolem cívky Horní nit v polovině cesty kolem cívky Horní nit vykonala cestu kolem cívky Horní nit dokončila cestu kolem cívky a vytahuje nit z cívky Jeden steh byl právě vytvořen a jehla odchází z tkaniny 5

6 Tvorba řetízkového stehu Jehla Horní nit Chapač spodní nitě Chapač 6

7 Druhy stehů ISO 4915 Třídění a terminologie Třída 100 řetízkové stehy Třída 200 ruční stehy Třída 300 vázané stehy Třída 400 vícenitné řetízkové stehy Třída 500 obnitkovací řetízkové stehy Třída 600 krycí řetízkové stehy 7

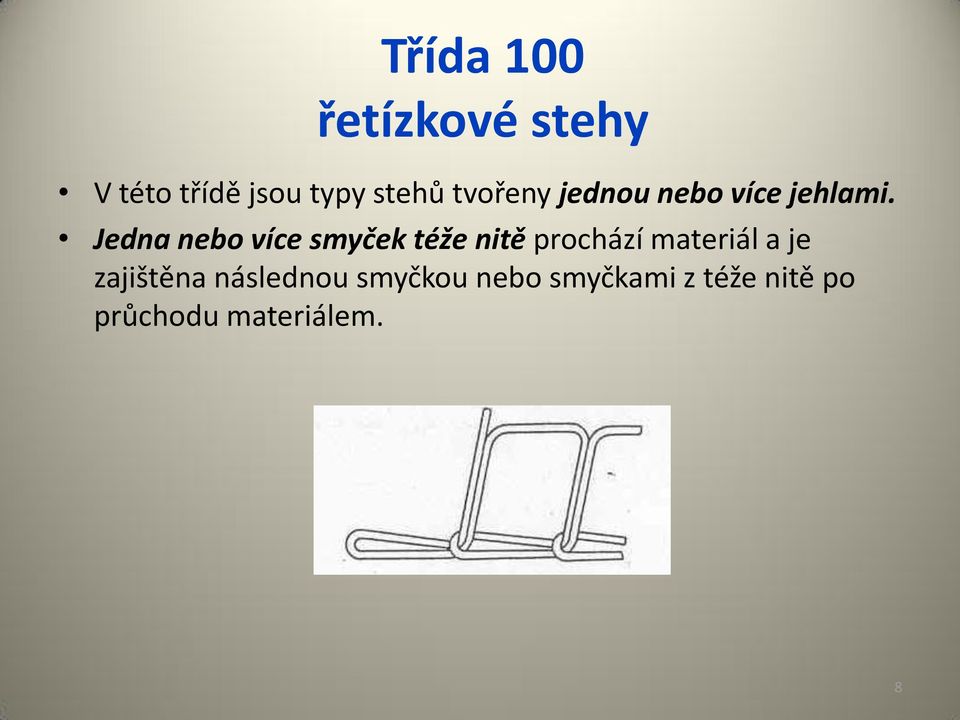

8 Třída 100 řetízkové stehy V této třídě jsou typy stehů tvořeny jednou nebo více jehlami. Jedna nebo více smyček téže nitě prochází materiál a je zajištěna následnou smyčkou nebo smyčkami z téže nitě po průchodu materiálem. 8

9 Přední steh Kličkový steh Zadní steh Třída 200 ruční stehy Ztužovací steh Křížkový steh Smyčkový steh Perličkový steh Scelovací steh Řetízkový steh Zapošívací steh Střídavý steh Stonkový steh 9

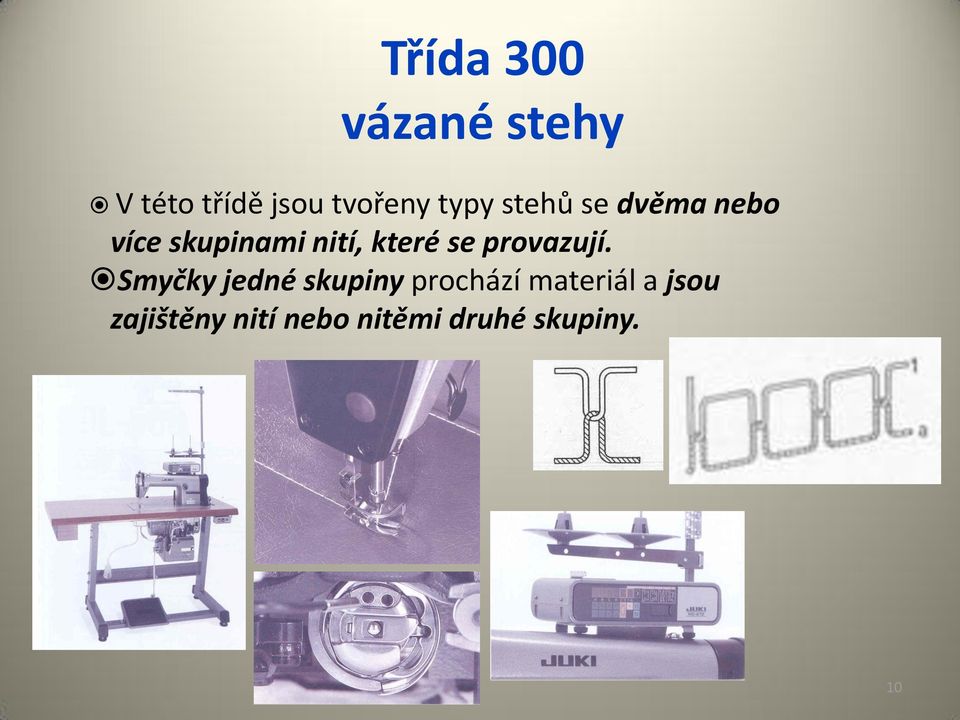

10 Třída 300 vázané stehy V této třídě jsou tvořeny typy stehů se dvěma nebo více skupinami nití, které se provazují. Smyčky jedné skupiny prochází materiál a jsou zajištěny nití nebo nitěmi druhé skupiny. 10

11 Třída 400 vícenitné - řetízkové stehy V této třídě jsou tvořeny typy stehů se dvěma nebo více skupinami nití, které se provazují smyčkami. Smyčky jedné skupiny prochází materiál a jsou zajištěny smyčkami jiné skupiny nití průchod smyčky nitě smyčkou vytvořenou z jiné nitě 11

12 Třída 500 obnitkovací řetízkové stehy V této třídě jsou tvořeny typy stehů se dvěma nebo více skupinami nití. Smyčky první skupiny nití prochází materiálem. Smyčky druhé skupiny nití jsou vedeny kolem okraje materiálu a jsou protaženy k místu vpichu jehly. 12

13 Třída 600 krycí řetízkové stehy V této třídě jsou tvořeny typy stehů se třemi a více skupinami nití. Dvě skupiny nití pokrývají povrch materiálu. Smyčky první skupiny nití procházejí smyčkami třetí skupiny, které jsou uloženy na povrchu materiálu, potom jsou protahovány materiálem a na spodní straně materiálu se provazují se smyčkami druhé skupiny nití. 13

14 Vlastnosti vázaných stehů 300 Tvořeny 2 a více nitěmi Provazování uprostřed díla Vzhled stejný z líce i z rubu Pevnost spoje Obtížná paratelnost Zajištění proti párání uzašití Malá tažnost Omezená zásoba spodní nitě 14

15 Vlastnosti řetízkových stehů (100, 400, 500, 600) Vysoká tažnost Neumožňuje ukončení stehové řady Zvýšená paratelnost při poškození stehu Větší spotřeba nití 15

16 Třídy švů ISO 4916:1991 Šev je místo spojení oděvního materiálu, v němž se nastavuje plocha nebo se spojuje kraj s plochou. Kromě šitých švů mohou být švy lepené a svařované. Třída 1 hřbetové Třída 2 přeplátované Třída 3 lemovací Třída 4 dotykové Třída 5 ozdobné Třída 6 obrubovací Třída 7 začišťovací Třída 8 - zajišťovací

17 Švy a jejich vyobrazení Třída 1 hřbetové Třída 2 přeplátované Třída 3 lemovací Třída 4 dotykové 17

18 Švy a jejich vyobrazení Třída 5 ozdobné Třída 6 obrubovací Třída 7 začišťovací Třída 8 zajišťovací 18

19 Švy a jejich dělení Podle umístění na oděvu označují se společným názvem šev oděvu, který se upřesní např. přední, zadní, průramkový, ramenní, loketní, boční, sedový Podle funkce Členící člení plochu oděvu Mezní spojuje dva různorodé materiály oděvu např. podšívka s krajovou podsádkou, Montážní šev, kterým jsou spojovány jednotlivé dílce ve větší montážní celky např. boční, ramenní, Namáhaný zpravidla montážní šev, který je při používaní oděvu namáhán více než jiné švy např. průramkový, zádový, sedový,. Pomocný šev, který plní na oděvu jenom pomocnou funkci. Je vytvořen pro usnadnění technologického pracovního postupu hotovení, dosažení žádaného tvaru, ozdoby nebo úspory materiálu. 19

20 Švy a jejich dělení Podle úpravy Záložkový šev s přinechanými švovými záložkami. Stojatý záložkový šev, který nebyl nijak upraven (rozložen, přeložen, ). Rozložený jednoduchý hřbetový šev, jehož záložky byly rozloženy na obě strany a ustáleny rozžehlením, rozrýhnutím, Přeložený záložkový šev, jehož záložky byly přeloženy na jednu stranu a ustáleny přežehlením, prošitím, 20

21 Záložka pruhová část plochy na obvodě vystřihnuté součástky oděvu určena na založení. Může být: Koncová její vnější kraj je totožný s koncovým přehybovým krajem oděvu na rubové straně je viditelná jako obruba nebo obrubový kanálek. Její šíře v konfekční výrobě je v rozmezí 2 až 4 cm, Švová používá se pro spojení dvou kusů materiálu záložkovým švem. V konfekční výrobě je její šíře 1cm, Záhybová vytváří rezervu šířky nebo délky podšívky v oděvu, Spojovací pro spojení krajové záložky povrchové součástky oděvu prostřednictvím nástavného švu na podšívce. 21

22 Části švu Záložka 7 6 Části švu šev okraj švová záložka 1 koncová a současně spojovací 2 záhybová 3 švová záložka spojovací záložky 4 vnější kraj hraniční spojovací záložky 4 5 vnitřní kraj spojovací záložky (současně i vnější kraj švové záložky) 6 líc podšívkového dílu 7 rub povrchového dílu 5 22

23 Kraj dílu strana střihu nebo součásti oděvu, která ohraničuje plochu hotového výrobku. Hraniční ukončuje plochu oděvu tak, že se na něm nespojuje s jinou plochou, Nastavený prostřednictvím nástavného švu se spojuje s jinou plochou, Náplošný u součástek, které jsou připevněny na větší podloženou plochu (nakládaná kapsa, ), Přehybový na výrobku je vytvořen přehybem, Myšlený myšlená čára na ploše oděvu utvořená průmětem přehybového kraje. Podle místa na oděvu se rozlišuje pasový kraj předního dílu sukně, průkrčníkový kraj zadního dílu saka, 23

24 Okraj dílu strana součástky nebo plochy výrobku, která tvoří na hotovém oděvu ohraničenou záložku, přičemž z lícní strany není viditelná. Rozlišujeme: pevný na textilii se vytváří zejména změnou směru útkových nití na nejkrajnější osnovní niti, střižný okraj vytvořený stříháním oděvního materiálu, pokud na výrobku není okraj podehnutý nebo olemovaný, kosý se soustavou nití (směrem vláken) svírá úhel, po niti stříhán rovnoběžně se soustavou nití (osnovy, útku). 24

25 Další části Výkroj strana, která je na oděvu obloukovitě nebo do úhlu ohraničuje plochu v dutém tvaru. Štep řada vzájemně spojených stehů. podle stehu, z kterého je vytvářen (ruční štep, strojový štep, ozdobný štep ), podle funkce (švový štep, základní štep, nešvový, lícní, vnitřní, začišťovací, skrytý, štepovací, dírkový, uzávěrkový). 25

26 Montážní členění Součástka nedělitelná část oděvního výrobku bez montážní operace, podle důležitosti (funkce) na výrobku se rozlišuje součást hlavní a doplňková, dělí se na dílky, díly, vložky, podsádky, podklady, náložky a půlváčky. Dílek menší doplňková součást oděvu, zpravidla určená pro ozdobný nebo užitkový účel oděvu. Díl zpravidla hlavní součást oděvu tvořící jeho vrchní nebo spodní plochu, rozlišuje se povrchový a podšívkový díl oděvu. Dílec kompletně vypracovaná část výrobku připravená k jeho montáži. 26

27 Terminologie šítí Sešít, Nadšít, Našít, Všít, Přišít, Podšít, Odšít, Obšít, Zapošít, Vyšít, Uzašít, Prošít Předšít, 27

28 Terminologie žehlení Žehlit, Zažehlit, Vytáhnout, Srazit, Rozžehlit, Přežehlit, Sežehlit, Předžehlit, Podžehlit, Odžehlit, Nažehlit, Vyžehlit, Tenčit, Ožehlit, Dožehlit, Napařit, Propařit 28

29 Terminologie tříhání Střihat, Vystřihnout, Nastřihnout, Obstřihnout, Odstřihnout, Prostřihnout, Rozstřihnout, Přistřihnout, Sestřihnout, Střihat kosmo, Dostřih, Nástřih, Prostřih, Průstřih, Přístřih, Výkroj 29

30 Netradiční způsoby spojování Svařování Lepení švů Nýtování 30

31 Metody svařování Horký klín Horký vzduch Ultrazvuk Horký vzduch tejpování (páskování) Laser svařování parametry: přítlak válce, rychlost, teplota svařování parametry: přítlak válce, rychlost, teploty, Horkého vzduchu parametry: přítlak válce, rychlost, ultrazvukové energie svařování parametry: přítlak válce, rychlost, teploty, Horkého vzduchu svařování parametry: přítlak válce, rychlost, Laserová energie 31

32 Použití stroje PFAFF 8330 Typické aplikace: Venkovní ochranné oděvy Obuv Automobilový průmysl jako část autosedačky, loketní opěrky a podobně, aby se zabránilo procházení vlhkosti nebo vzduchu otvory po šití jehlou 32

33 II. Lepení švů Lepení je proces, kdy oblečení tvořené z několika částí stejného nebo různého materiálu se lepí pomocí lepidla Lepení nahrazuje šití Lze použít při běžných nebo vyšších teplotách Lepením se provádí úpravou spárů Lepidla - makromolekulární materiály, nejlépe v tekuté fázi Použití: pro kontinuální švy, voděodolné a vodotěsné 33

34 III. Nýtovaní Tato technologie byla původně používána pro zdobení např. pro upevnění kapes na oblečení - džíny dnes se nýtování používá hlavně k upevnění dílů na oděv 34
