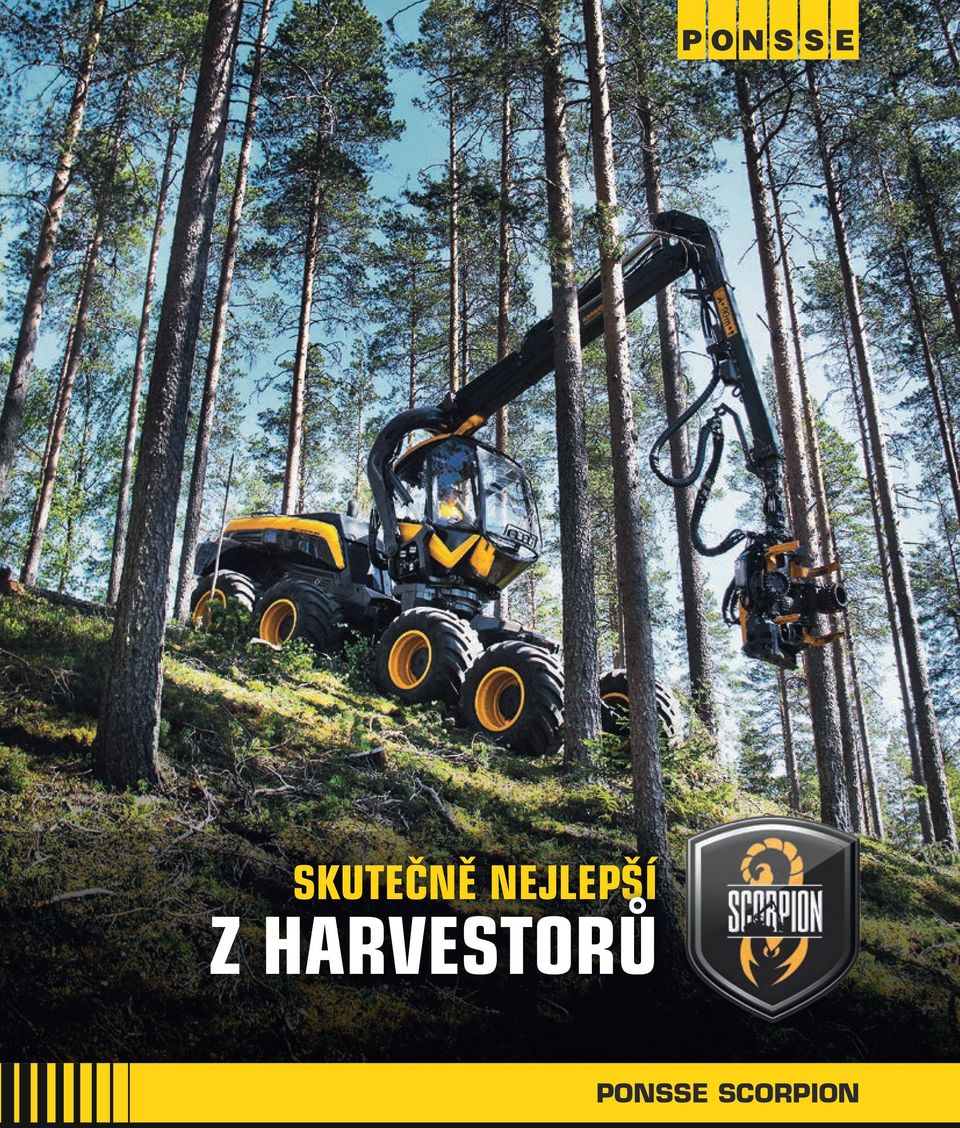

SKUTEČNĚ NEJLEPŠÍ Z HARVESTORŮ PONSSE SCORPION

Transkript

1 SKUTEČNĚ NEJLEPŠÍ Z HARVESTORŮ PONSSE SCORPION

2 PONSSE SCORPION HARVESTOR ŠPIČKOVÝ VÝKON ERGONOMIE A JÍZDNÍ KOMFORT Neuvěřitelný výhled a manévrovatelnost, vynikající stabilita, nevídaný výkon a produktivita - a to vše s ohledem na životní prostředí a s minimálním tlakem na půdu. Nový PONSSE Scorpion povyšuje produktivitu a ergonomii při těžbě dřeva na zcela novou úroveň a určuje budoucí standard pro pracovní prostředí operátora. V centru pozornosti je operátor Při vývoji a konstrukci harvestoru PONSSE Scorpion byl skutečně kladen důraz na pracovní prostředí operátora. Osvědčený 8 kolový podvozek nabízí vynikající předpoklady pro efektivní a produktivní práci. Jedinečná konstrukce hydraulického jeřábu skýtá vynikající výhled operátora do všech směrů a tak umožňuje bezproblémovou práci za všech podmínek. Stejně tak výhled do obou stran kabiny a volný výhled dopředu zaručují efektivní a neomezené nasazení stroje. Umístěním kabiny uprostřed harvestoru získává obsluha stroje perfektní přehled zejména v hustších porostech. Mimo to se nachází operátor přesně v ose otáčení kabiny: takto jsou maximálně redukovány síly působící na tělo operátora při otáčení kabiny - necítí se jako na kolotoči. To má podstatný vliv na komfort a pohodu při práci. Stroj pro operátora Nivelace kabiny PONSSE Scorpiona je založena na zcela nové koncepci rámu tak, aby bylo zamezeno všem nedostatkům dosavadních konstrukcí a byly plně využity přednosti otočné a nivelované kabiny. Rám stroje sestává ze tří segmentů, které jsou navzájem spojeny robustními a v provozu osvědčenými otočnými čepy. Kabina je situována na prostředním segmentu rámu, který je pomocí hydraulických válců automaticky udržován ve vodorovné pozici do stran. Přední a zadní segmenty, na nichž jsou osazeny bogi nápravy, se tak současně mohou ve větším rozsahu optimálně přizpůsobit podmínkám daného terénu. Ve vztahu k ergonomii spočívá velká přednost této koncepce ve velmi nízko položeném bodu natáčení, čímž jsou efektivně minimalizovány nepříjemné boční nárazy na tělo operátora vznikající při nivelaci kabiny. Stabilní za všech podmínek Neuvěřitelná stabilita stojícího i jedoucího PONSSE Scorpiona spočívá v jeho osvědčeném osmikolovém podvozku, konstrukčně velmi nízko položeném těžišti a vynikajícím, novém, aktivně řízeném stabilizačním systému. Unikátní stabilizační systém je založen na detekci směru a pozici jeřábu, což jsou permanentně snímané údaje. Na základě jejich vyhodnocení, PONSSE patentovaným systémem, jsou přitlačena zadní kola k terénu. Tento systém umožňuje zejména během pojezdu stroje dosud pro harvestor nepoznanou stabilitu - a tím citelné zvýšení efektivity a komfortu pro operátora. EXCELENTNÍ NIVELACE Bod natáčení nivelace jeřábu a kabiny do stran je u PON- SSE Scorpiona situován v nejnižší možné úrovni. Tím jsou minimalizovány pohyby do stran nejen jeřábu, ale zejména operátora a těžiště jeřábu zůstává vždy v těsné blízkosti střední osy harvestoru.

3 TEN SPRÁVNÝ PRO PRÁCI NOVÝ JEŘÁB PONSSE C50 Zcela nová geometrie a jedinečná konstrukce dvouramenného zdvihu pohybujícího se nad kabinou, excelentní výhled a stabilita. Bezkonkurenční geometrie pohybu. Dosah 10/11 m. VÝHLED, KOMFORT A BEZPEČNOST Jedinečný 8 kolový podvozek se dvěma otočnými čepy umožňuje vynikající průchodnost terénem - zejména na strmých svazích. Inovativní systém stabilizace kabiny a jeřábu PONSSE Scorpiona, stejně jako velkoryse uspořádané pracoviště operátora dodávají nejvyšší míru ergonomie a snižují únavu obsluhy zejména při prodloužených směnách. OSM KOL Excelentní pohyb a rozložení hmotnosti zaručují nízký měrný tlak na půdu, perfektní přenos hnací síly za všech situací a minimální poškození terénu. NIVELACE Trojdílná struktura rámu umožňuje nízké umístění těžiště kabiny a nabízí tak operátorovi nejvyšší možný komfort. Zadní uložení kabiny je dodatečně vybaveno tlumiči. MOTOR A HYDRAULICKÁ SOUSTAVA Spolehlivý a úsporný 210 kw šestiválcový motor Mercedes Benz a výkonná hydraulická čerpadla (Ponsse Scorpion 210 ccm a Ponsse Scorpion KIng 145 ccm ccm) dodávají strojům vysokou efektivitu s vysokou hospodárností. STABILZACE Inteligentní patentovaný systém stabilizace PON- SSE Scorpiona neustále monitoruje polohu jeřábu a kontinuální tlak na zadní část rámu ve vztahu na zátěž. Nabízí nejstabilnější stroj na trhu.

4 LEVELLING 1 2 OTOČNÉ ČEPY A NIVELACE RÁMU V PŘÍČNÉM SMĚRU Jednotlivé díly rámu jsou spojeny otočnými čepy tak, aby střední díl byl stále hydraulicky vyrovnáván. Poloha rámů je neustále monitorována a korigována přesnými a robustními moduly. NIVELACE V PODÉLNÉM SMĚRU Kabina je pomocí hydraulických vyrovnávacích válců umístěných mezi středním a předním rámem neustále udržována ve vodorovné poloze. IMPRESIVNÍ STABILIZAČNÍ SYSTÉM Stabilizačnímu systému jsou integrovanými senzory stále známy údaje o úhlu natočení hydraulického jeřábu, poloze hlavního ramene a aktuální tlak ve zvedacích hydraulických válcích. Na základě vyhodnocení těchto údajů reguluje systém kontinuálně patřičný hydraulický tlak v příslušném válci na rámu tak, aby byl dodržen stav stroje. Stabilizační systém je aktivní i během jízdy stroje. Vyspělý systém zastaví stroj v případě, že by se neudržel ve svislé poloze. NIVELACE V BOČNÍM SMĚRU: 12 NIVELACE V BOČNÍM SMĚRU: 12 NOVÁ DIMENZE V HARVESTOROVÉ TECHNOLOGII Při vývoji PONSSE Scorpiona jsme se absolutně oprostili od dosavadních konstrukčních zvyklostí a ve vztahu na efektivitu, preciznost, přehlednost a komfort vytvořili nový koncept lesní techniky-nejlepší pracovní prostředí na světě. Otáčená a vyrovnávaná kabina zajišťují, že oči řidiče vidí stále na jeřáb a poskytuje tak stabilní pracovní podmínky - a to i za jízdy. PON- SSE Scorpion nabízí nejlepší přehlednost a nejvyšší pracovní komfort. Ale i přes veškerou inovativní techniku využívá PONSSE Scorpion osvědčené a výkonné komponenty z PONSSE strojů jako např. systém pracovní hydrauliky nebo pojezdu. Také řídící systém PONSSE Opti se dlouhodobě osvědčil a je perfektně přizpůsoben požadavků zákazníků v jednotlivých regionech. Ergonomicky perfektně umístěné ovládací joystiky, opěrky rukou s integrovanými spínači a praktická ovládací pole výrazně usnadňují práci. Pro joystiky má zákazník možnost volby mezi variantami PONSSE Comfort Koule nebo Minipáčky.

5 PONSSE SCORPION ROZMĚRY Délka: Šířka: Transportní výška: Minimální hmotnost: Scorpion ScorpionKing Typická hmotnost: Scorpion ScorpionKing Světlá výška: MOTOR Výkon: Točivý moment: Tažná síla: Objem palivové nádrže: 3720 mm mm mm mm kg kg kg kg 655 mm Mercedes-Benz OM936 EU Stage IV 286 hp (210 kw) 1150 Nm ( rpm) 170 kn 320 l PNEUMATIKY Přední a zadní: 600/55-26,5 / 710/45-26,5 / 800/40-26, mm mm PRACOVNÍ HYDRAULICKÝ SYSTÉM PONSSE OptiControl Pracovní čerpadla: Scorpion 210 cm 3 ScorpionKing cm 3 Objem nádrže hydraulického oleje: 280 I JEŘÁB PONSSE C50 Dosah: 10.3/11 m Zvedací moment: 252 knm Otočný moment: 57 knm Otočný úhel: 280 ÚHEL NÁKLONU: dopředu/dozadu ±15, do boků ±12 KÁCECÍ HLAVICE Kromě standardní výbavy PONSSE Scorpion je k dispozici mnoho variant doplňkové výbavy na přání zákazníka. Pro další informace kontaktujte Vašeho prodejce a servisní středisko, kde obdržíte další informace. Firma Ponsse obdržela několik prioritních patentových přihlášek a technických řešení, která jsou zabudována v harvestoru PONSSE Scorpion. Výrobce si vyhrazuje právo technických změn a vylepšení. PONSSE H5 PONSSE H6 PONSSE H7 (ScorpionKing) mm Ponsse Plc. Ponssentie Vieremä Tel Fax PONSSE Scorpion 02/14 1. CZE Copyright 2014 Ponsse Plc. PONSSE is a registered trademark of Ponsse Plc and other product names may be trademarks or trade names of Ponsse Plc. KŘENEK FOREST SERVICE s.r.o. Nový nemojov 122 CZ Nemojov Servisní a opravárenské středisko KŘENEK FOREST SERVICE s.r.o. Karla Čapka 389 CZ Hostinné Tel Fax info@krenekfs.cz web: Pravá ruka dřevaře
