PSC GREEN DRIVE. Hybridní ohraňovací lis T

Transkript

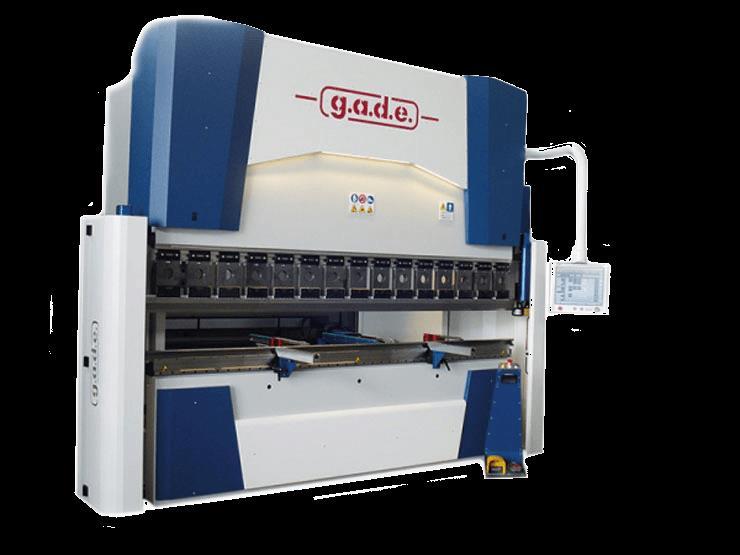

1 Hybridní ohraňovací lis T

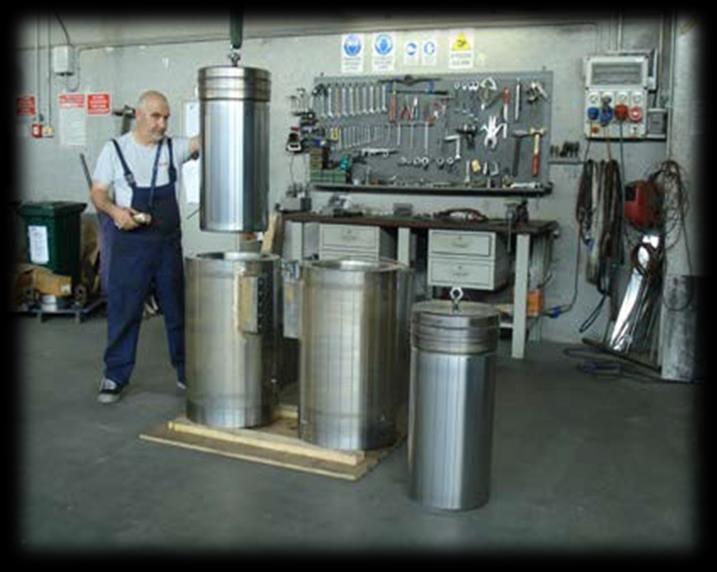

2 Představení společnosti Společnost G.A.D.E. S.r.l. byla založena v roce 1980 čtyřmi partnery, kteří dodnes působí ve společnosti. Za více než 30 let působení společnosti na trhu nastavila firma G.A.D.E. S.r.l. nekompromisní kvalitu v oboru a zařadila se tak mezi přední výrobce technologií pro zpracování plechů. Z důvodu zachování kvality zpracování jsou všechny kritické součásti strojů vyráběny a opracovávány přímo ve výrobním závodě společnosti ve městě Cologna. To je strategický cíl, kterým je zaručena vysoká kvalita a úroveň zpracování. Výrobní sortiment firmy G.A.D.E. S.r.l. zahrnuje: Hydraulické ohraňovací lisy Servoelektrické ohraňovací lisy Hydraulické tabulové nůžky Speciální aplikace na přání zákazníka

3 Technologicky nejvyspělejší ohraňovací lis ba trhu Ohraňovací lisy PRAECISA patří mezi nejodolnější zařízení tohoto druhu na trhu. Díky své robustní, svařované, monolitické konstrukci nepodléhají deformaci ani při překročení limitů stroje. Ohraňovací lisy PRAECISA HI-TECH série PSC - GREEN DRIVE představují syntézu mezi roky zkušeností konstrukční oddělení firmy G.A.D.E. S.r.l. a nejnovějšími technologiemi, které nabízí současný trh. Firma G.A.D.E. S.r.l. potvrdila "systém environmentálního řízení" a následovala další výrobce v ochraně životního prostředí prostřednictvím snížení spotřeby elektrické energie. Úspora elektrické energie u ohraňovacího lisu odpovídá úspoře získané u servoelektrických ohraňovacích lisů. které jsou poháněny šrouby, nebo pásy. Díky integrované funkci "ECO POWER" získá zákazník ohraňovací lis, který při stejném odběru elektrické energie dosáhne zvýšení lisovací síly až o 30% a k nárůstu pracovní rychlosti až o 45%. To vše při zachování spolehlivosti a univerzálnosti hydraulického ohraňovacího lisu. Jedná se ucelenou výrobní řadou "hybridních" hydraulických synchronizovaných ohraňovacích lisů vhodných pro kusovou až velkosériovou výrobu. Kromě robustní konstrukce a spolehlivosti ohraňovacích lisů PRAECISA je zaručena i nejvyšší kvalita všech složek a komponentů použitých při jejich vývoji a výrobě díky dodavatelům vybraných z řad nejlepších evropských výrobců. Toto je jen několik malých, ale významných pravidel, které firma G.A.D.E. S.r.l. přijala a vzala za své, aby svým zákazníkům mohla nabídnout nesrovnatelnou kvalitu.

4 Sendvičová struktura stolu CNC bombírování a ECO POWER CNC aktivní bombírování Ohraňovací lisy série jsou standardně dodávány s CNC řízeným aktivním hydraulickým předepnutím spodního nástroje aktivní bombírování. Jedná se o sestavu hydraulických válců, umístěných v pracovním stole stroje se sendvičovou konstrukcí a senzoru umístěným v horním beranu, které vytvářejí protitlak a tím kompenzují deformaci (prohnutí) horního beranu. Nastavení síly protitlaku bombírovacích válců provádí automaticky CNC řídící systém v závislosti na zadaných parametrech výrobku a zpětné vazbě senzoru v horním beranu, který monitoruje deformaci horního beranu. Tím je dosaženo požadovaného úhlu po celé délce ohybu. Lisovací síla horního beranu Spodní lisovací nástroj Protitlak bombírovacích válců Funkce ECO POWER Funkce ECO POWER vyvinutá společností g.a.d.e. je jediné zařízení svého druhu na trhu. Zvyšuje produktivitu: Dočasný nárůst lisovací síly až o 30% Nárůst lisovací rychlosti až o 30% Zlepšuje ekonomičnost výroby: Snižuje spotřebu elektrické energie Díky tomu jsou hydraulické ohraňovací lisy g.a.d.e. stejně efektivní, ne-li více, jako servoelektrické ohraňovací lisy, jejichž pořizovací náklady jsou vyšší, než u hydraulických ohraňovacích lisů Bombírovací válec

5 CNC řídící systém CNC řídící systém ESA S 660W - standard 19 dotyková obrazovka Barevná obrazovka Multitouch 2D grafické programování 2D/3D vizualizace výrobku 2D zobrazení nástroje

6 Speciální příslušenství Laserové měření úhlu CNC řízené podpory ohybu CNC přítlačný (pertlovací) stůl 1 2

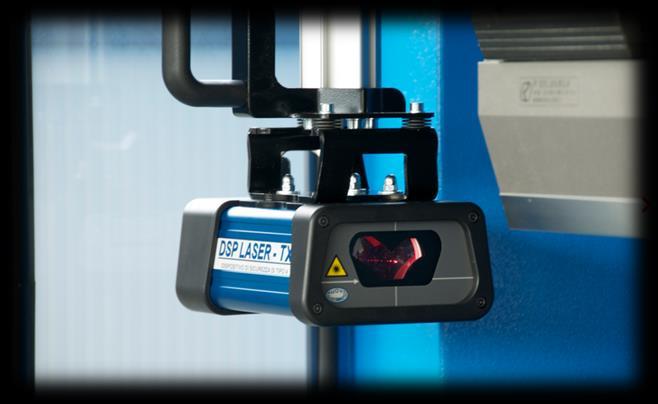

7 Bezpečnost CNC řídící systém zavěšený v úrovni očí na otočném rameni se maximálně přizpůsobí pozici pracovníka. Laserová závora monitorující pracovní prostor v oblasti nástrojů zaručuje maximální bezpečnost pro obsluhu. Prostor zadního dorazu zabezpečený pomocí optoelektronických světelných závor po jejímž přerušení se stroj sám zablokuje Stroj splňuje a je dodáván v souladu s normou CE.

8 Standardní výbava a příslušenství Standardní výbava CNC řídící systém ESA S 660W na otočném rameni 7 CNC řízených os (Y1-Y2-X-R-Z1-Z2-X5) Y1-Y2 osy horního beranu X-R-Z1-Z2-X5 osy zadního dorazu Pneumatická podpěra na zadním dorazu EXTRA velký zdvih válců (Y1-Y2) Nástrojový upínací systém EURO (Amada) - pneumatické upínání horního nástroje - zvýšené upínače H = 250 mm - manuální upínání spodního nástroje LED indikace rozložení nástrojů Laserová závora v ohýbací linii stroje CNC řízené konzoly laserových závor - automatické nastavení po změně nástroje CNC řízené hydraulické aktivní bombírování Funkce ECO POWER Mechanická bariéra na boku stroje Světelná závora v zadním prostoru stroje Automatické centrální mazání Přenosný ovládací stojan s dvojitým pedálem 2 ks. přední podpůrné konzoly na lineárním vedení Kalené a broušené nástroje Návod k obsluze Hydraulický olej CE certifikace Příslušenství Zadní doraz: X-R-Z1-Z2-X5-X6 X1-R1-Z1-X2-R2-Z2 Zvětšený rozsah zadního dorazu Přídavný dorazový prst Přídavný dorazový prst s LED indikací plechu Laserové měření úhlu Pneumatické upínání spodního nástroje typu EURO CNC přítlačný / pertlovací (falcovací) stůl LED indikace rozložení nástrojů Mechanické / hydraulické upínání horního nástroje typu WILA Mechanické / hydraulické upínání spodního nástroje typu WILA Chladič olejové náplně 2 ks. Hydraulické přední podpůrné konzoly 2 ks. Pneumatické přední podpůrné konzoly

9 Technická specifikace Lisovací síla kn Lisovací síla při ECO POWER kn L Max. pracovní délka mm P Průchod mezi bočnicemi mm I Vyložení v bočnicích mm H Max. otevření mezi upínáním mm Max. zdvih beranu v ose Y mm Max. pojezd osy X mm Max. pojezd osy X5 mm ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 Max. pojezd osy X6 mm ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 ± 150 Max. pojezd osy R mm Max. pojez os Z1-Z2 mm Max. přibližovací rychlost beranu mm/sec Ohýbací rychlost beranu mm/sec Návratová rychlost beranu mm/sec A mm B mm C mm Výkon motoru kw Přibližná hmotnost kg

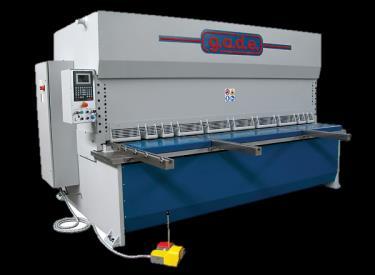

10 Technologie ohýbání Série PS Série PS-C Série Série PE Technologie stříhání Série CO Standard Série CO Business Série CO Top
