Thermolink P. Návod k obsluze a instalaci programovatelného pokojového regulátoru

Transkript

1 Thermolink P Návod k obsluze a instalaci programovatelného pokojového regulátoru Verze ebus Nastavení komfortní a ekonomické teploty vytápění, TV Možnost ekvitermní regulace Možnost volby modulace 24hodinové nebo týdenní programování CZ verze Funkce dovolená, dočasná změna teploty, protimrazová ochrana v.1.1 1/2008

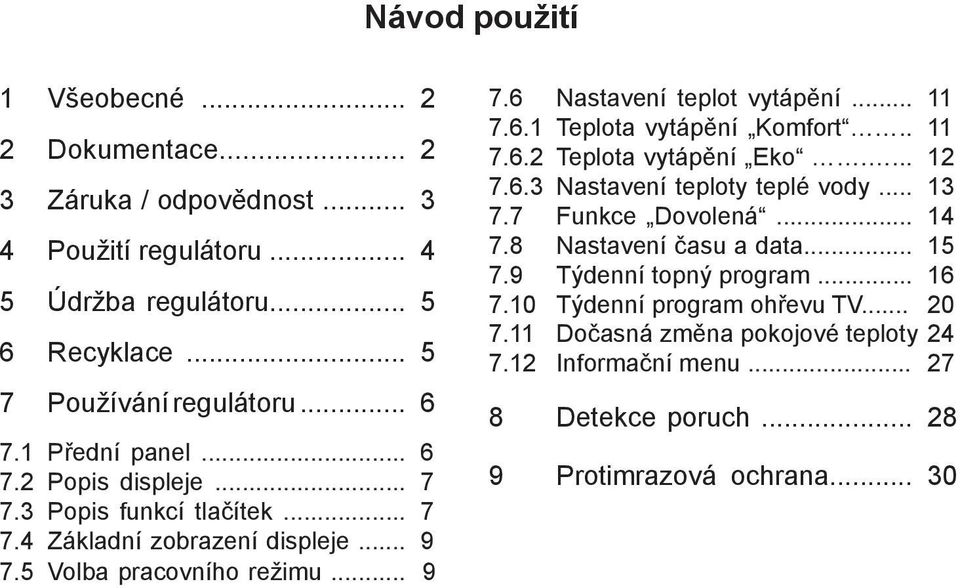

2 Návod použití 1 Všeobecné Dokumentace Záruka / odpovědnost Použití regulátoru Údržba regulátoru Recyklace Používání regulátoru Přední panel Popis displeje Popis funkcí tlačítek Základní zobrazení displeje Volba pracovního režimu Nastavení teplot vytápění Teplota vytápění Komfort Teplota vytápění Eko Nastavení teploty teplé vody Funkce Dovolená Nastavení času a data Týdenní topný program Týdenní program ohřevu TV Dočasná změna pokojové teploty Informační menu Detekce poruch Protimrazová ochrana... 30

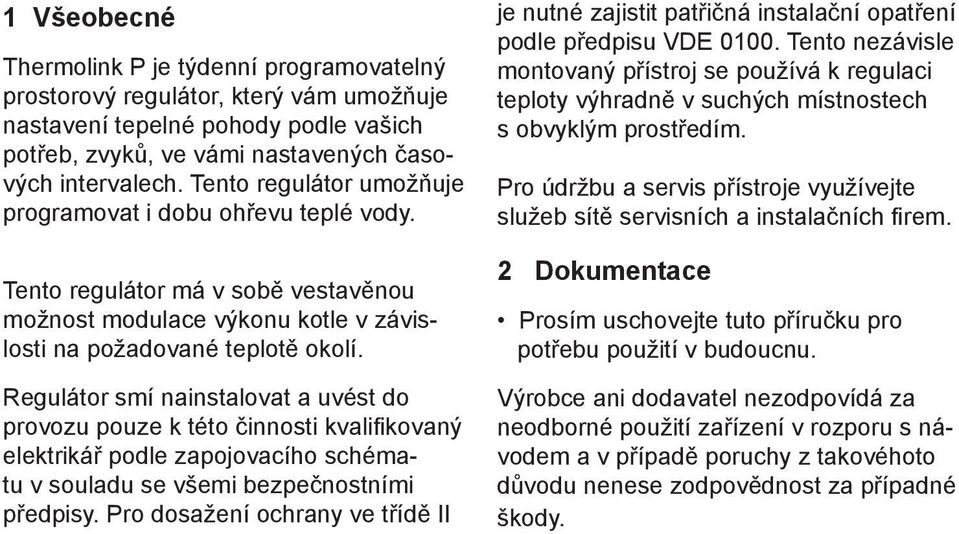

3 1 Všeobecné Thermolink P je týdenní programovatelný prostorový regulátor, který vám umožňuje nastavení tepelné pohody podle vašich potřeb, zvyků, ve vámi nastavených časových intervalech. Tento regulátor umožňuje programovat i dobu ohřevu teplé vody. Tento regulátor má v sobě vestavěnou možnost modulace výkonu kotle v závislosti na požadované teplotě okolí. Regulátor smí nainstalovat a uvést do provozu pouze k této činnosti kvalifi kovaný elektrikář podle zapojovacího schématu v souladu se všemi bezpečnostními předpisy. Pro dosažení ochrany ve třídě II je nutné zajistit patřičná instalační opatření podle předpisu VDE Tento nezávisle montovaný přístroj se používá k regulaci teploty výhradně v suchých místnostech s obvyklým prostředím. Pro údržbu a servis přístroje využívejte služeb sítě servisních a instalačních fi rem. 2 Dokumentace Prosím uschovejte tuto příručku pro potřebu použití v budoucnu. Výrobce ani dodavatel nezodpovídá za neodborné použití zařízení v rozporu s návodem a v případě poruchy z takovéhoto důvodu nenese zodpovědnost za případné škody.

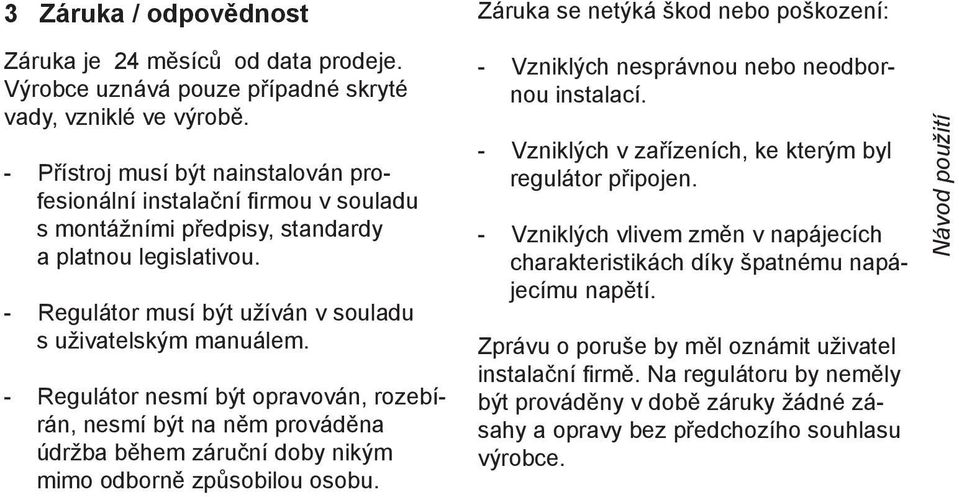

4 3 Záruka / odpovědnost Záruka je 24 měsíců od data prodeje. Výrobce uznává pouze případné skryté vady, vzniklé ve výrobě. - Přístroj musí být nainstalován profesionální instalační fi rmou v souladu s montážními předpisy, standardy a platnou legislativou. - Regulátor musí být užíván v souladu s uživatelským manuálem. - Regulátor nesmí být opravován, rozebírán, nesmí být na něm prováděna údržba během záruční doby nikým mimo odborně způsobilou osobu. Záruka se netýká škod nebo poškození: - Vzniklých nesprávnou nebo neodbornou instalací. - Vzniklých v zařízeních, ke kterým byl regulátor připojen. - Vzniklých vlivem změn v napájecích charakteristikách díky špatnému napájecímu napětí. Zprávu o poruše by měl oznámit uživatel instalační fi rmě. Na regulátoru by neměly být prováděny v době záruky žádné zásahy a opravy bez předchozího souhlasu výrobce. Návod použití

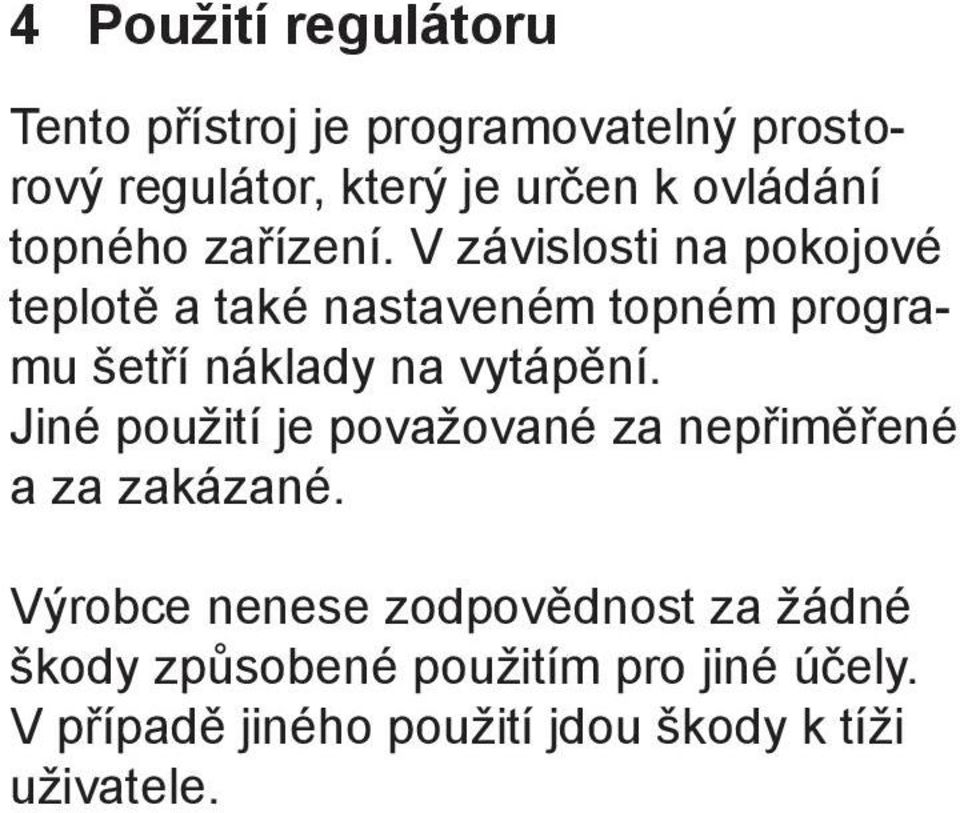

5 4 Použití regulátoru Tento přístroj je programovatelný prostorový regulátor, který je určen k ovládání topného zařízení. V závislosti na pokojové teplotě a také nastaveném topném programu šetří náklady na vytápění. Jiné použití je považované za nepřiměřené a za zakázané. Výrobce nenese zodpovědnost za žádné škody způsobené použitím pro jiné účely. V případě jiného použití jdou škody k tíži uživatele.

6 5 Údržba regulátoru Povrch regulátoru čistěte mokrým hadříkem namočeným v mýdlovém roztoku. Dbejte na to, aby žádná voda nevnikla dovnitř regulátoru. Neužívejte žádný abrazivní prostředek, abyste nepoškodili zadní díl nebo čelní panel regulátoru. 6 Recyklace Přístroj se skládá z mnoha recyklovatelných částí jako je obal, manuály či samotný přístroj. Po skončení životnosti regulátoru obaly a manuály nedávejte do směsného odpadu, ale recyklujte je. Samotný přístroj recyklujte jako ostatní elektronický odpad. Návod použití

7 7 Používání regulátoru 7.1 Přední kryt

8 Legenda 1 Displej 2 tlačítko 3 tlačítko 4 tlačítko 5 tlačítko 7.2 Popis displeje Legenda 1 Dočasná změna pokojové teploty 2 Indikace pracovního režimu 3 Multifunkční zobrazovací zóna (1) 4 Dny v týdnu 5 Multifunkční zobrazovací zóna (2) 6 Symbol ohřevu topné vody 7 Symbol ohřevu teplé vody 8 Symbol informačního menu 9 Symbol servisního menu 10 Symbol programovacího menu 11 Symbol funkce dovolená 7.3 Popis funkcí tlačítek Návod použití Tlačítko Opakovaným stiskem tlačítka zpřístupní následující nastavení: se

9 Počet stisků Popis 1 Volba pracovního režimu 2 Volba topného režimu Komfort 3 Volba topného režimu Eko 4 Nastavení teploty teplé vody 5 Funkce Dovolená 6 Nastavení dne v týdnu 7 Nastavení času - hodiny 8 Nastavení času - minuty 9 Nastavení data Tlačítko Stisknutím tlačítka : - Několikrát: můžete prohlížet různé programy. - Stisknutím tlačítka a držením po dobu 5-ti vteřin: můžete modifi kovat topný program Tlačítko Stisknutím tlačítka hodnotu. zvyšujete nastave Tlačítko Stisknutím tlačítka nou hodnotu. snižujete nastavenou

10 7.4 Základní zobrazení displeje Při prvním zapnutí regulátoru displej zobrazuje základní zobrazení displeje Legenda 1 Aktuální pracovní režim 2 Teplota v místnosti 3 Aktuální den v týdnu 4 Aktuální čas 5 Přítomnost venkovního čidla (*) 6 Venkovní teplota (*) 6 5 (*) Zobrazuje se jen v případě, když je venkovní čidlo připojeno ke kotli. 7.5 Volba pracovního režimu Při základním zobrazení displeje stiskněte tlačítko pro výběr pracovního režimu regulátoru. Začne blikat symbol. Použitím tlačítek a vyberte pracovní režim. Symbol pro vybraný pracovní režim se rozbliká. Návod použití

11 Symbol Pracovní režim Automatický: V závislosti na nastaveném čase regulátor přepíná mezi teplotami a v režimu vytápění. Komfort: Vytápění na komfortní teplotu. Eko: Vytápění na ekonomickou teplotu. Vypnuto: Vytápění je vypnuto. Protimrazová funkce regulátoru je stále funkční Nastavení se uloží: - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : zobrazí se následné nastavení displeje.

12 7.6 Nastavení teplot vytápění Teplota vytápění Komfort Hodnota nastavované teploty se rozbliká. Hodnota teploty ( C) Minimální 5 Doporučená 20 Maximální 30 Návod použití Nastavení se uloží: Ze základního zobrazení displeje stiskněte dvakrát tlačítko. Použijte tlačítka a pro nastavení teploty Komfort. - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje. - nebo po stisknutí tlačítka : zobrazí se následné nastavení displeje.

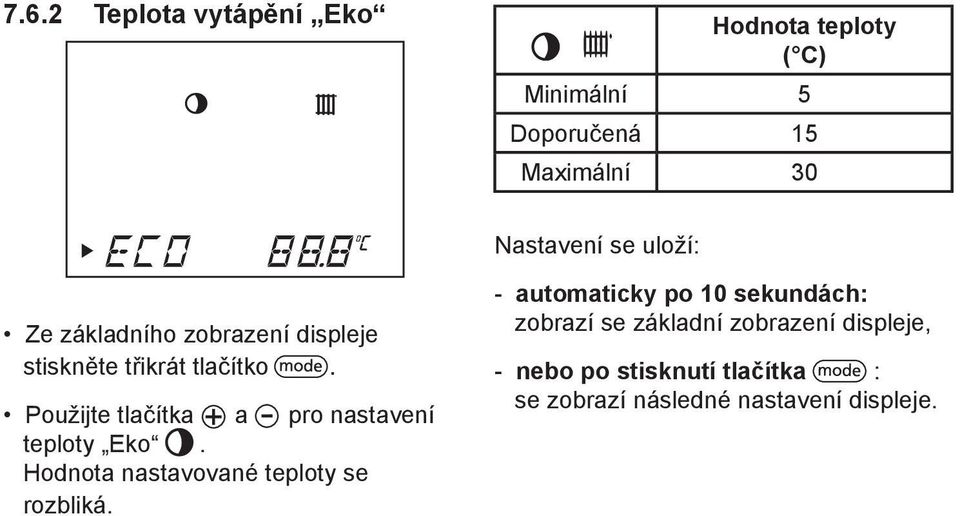

13 7.6.2 Teplota vytápění Eko Hodnota teploty ( C) Minimální 5 Doporučená 15 Maximální 30 Nastavení se uloží: Ze základního zobrazení displeje stiskněte třikrát tlačítko. Použijte tlačítka a pro nastavení teploty Eko. Hodnota nastavované teploty se rozbliká. - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : se zobrazí následné nastavení displeje.

14 7.6.3 Nastavení teploty teplé vody Ze základního zobrazení displeje stiskněte čtyřikrát tlačítko. Použijte tlačítka a pro nastavení teploty teplé vody. Upozornění: Tento parametr nemá žádný vliv u kotlů soužících pouze k topení. Teplota teplé vody je u zásobníků teplé vody řízena pomocí NTC čidla. Hodnota teploty ( C) Minimální 38 Doporučená 60 Maximální 65 Hodnota nastavované teploty se rozbliká. Nastavení se uloží: - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : se zobrazí následné nastavení displeje. Návod použití

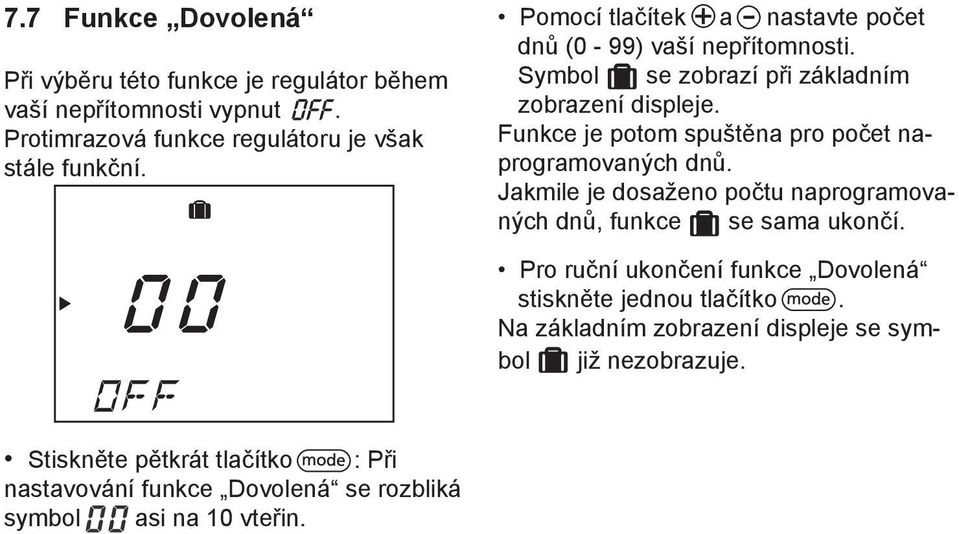

15 7.7 Funkce Dovolená Při výběru této funkce je regulátor během vaší nepřítomnosti vypnut. Protimrazová funkce regulátoru je však stále funkční. Pomocí tlačítek a nastavte počet dnů (0-99) vaší nepřítomnosti. Symbol se zobrazí při základním zobrazení displeje. Funkce je potom spuštěna pro počet naprogramovaných dnů. Jakmile je dosaženo počtu naprogramovaných dnů, funkce se sama ukončí. Pro ruční ukončení funkce Dovolená stiskněte jednou tlačítko. Na základním zobrazení displeje se symbol již nezobrazuje. Stiskněte pětkrát tlačítko : Při nastavování funkce Dovolená se rozbliká symbol asi na 10 vteřin.

16 7.8 Nastavení času a data Nastavení se uloží: Nastavení aktuálního dne v týdnu Ze základního zobrazení displeje stiskněte šestkrát tlačítko. Použijte tlačítka a pro nastavení aktuálního dne v týdnu. Vybraný den se rozbliká = Pondělí = Pátek = Úterý = Sobota = Středa = Neděle = Čtvrtek - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : se zobrazí následné nastavení displeje Nastavení času Ze základního zobrazení displeje stiskněte sedmkrát tlačítko. Použijte tlačítka a pro nastavení hodin Stiskněte tlačítko. Použijte tlačítka a pro nastavení minut Návod použití

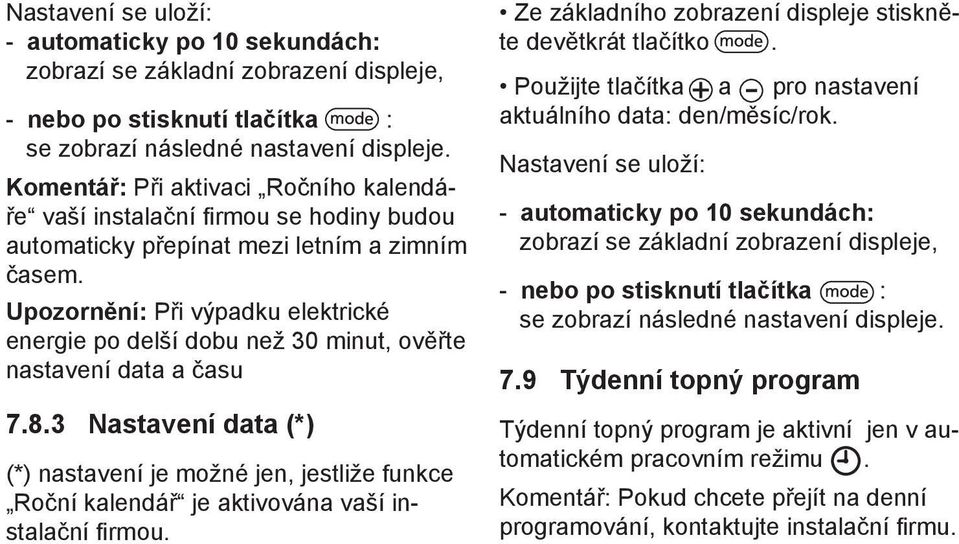

17 Nastavení se uloží: - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : se zobrazí následné nastavení displeje. Komentář: Při aktivaci Ročního kalendáře vaší instalační fi rmou se hodiny budou automaticky přepínat mezi letním a zimním časem. Upozornění: Při výpadku elektrické energie po delší dobu než 30 minut, ověřte nastavení data a času Nastavení data (*) (*) nastavení je možné jen, jestliže funkce Roční kalendář je aktivována vaší instalační fi rmou. Ze základního zobrazení displeje stiskněte devětkrát tlačítko. Použijte tlačítka a pro nastavení aktuálního data: den/měsíc/rok. Nastavení se uloží: - automaticky po 10 sekundách: zobrazí se základní zobrazení displeje, - nebo po stisknutí tlačítka : se zobrazí následné nastavení displeje. 7.9 Týdenní topný program Týdenní topný program je aktivní jen v automatickém pracovním režimu. Komentář: Pokud chcete přejít na denní programování, kontaktujte instalační fi rmu.

18 7.9.1 Ukázka týdenního topného programu Legenda 1 Vybraný pracovní režim 2 Oblast vytápěcí teploty Komfort 3 Kurzor (ukazuje hodnotu, která má být změněna) 4 Den nebo skupina dnů 5 Počáteční čas topného programu Konečný čas topného programu 7 Programování časové oblasti vytápění 8 Menu programování Můžete určit až 3 časové oblasti pro vytápění na teplotu Komfort. Příklady z kombinací: - [ 1 ]: celý den - [ 1 ]: ráno a [ 2 ]: večer - [ 1 ]: ráno, [ 2 ]: doba obědu a [ 3 ]: večer Důležité! Tato tři časová pásma se nesmějí překrývat. Návod použití

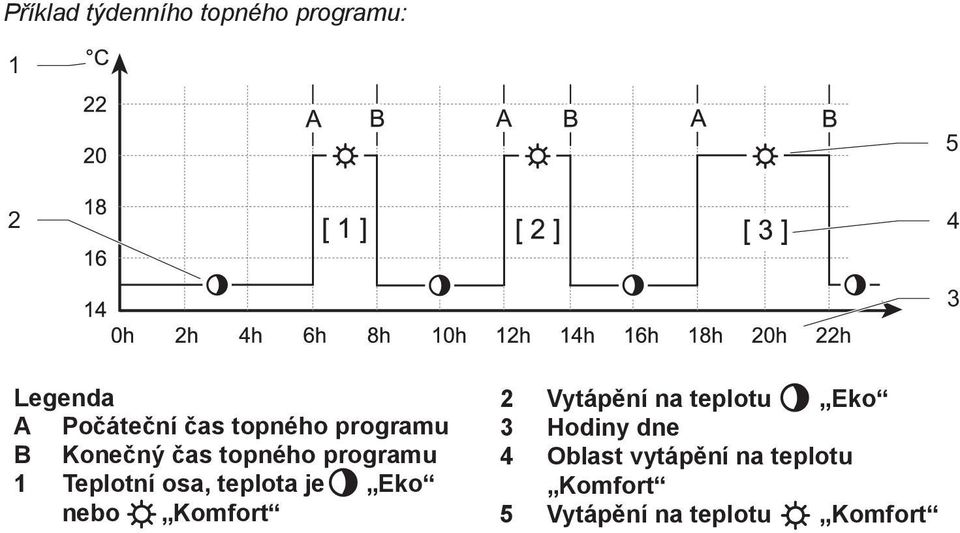

19 Příklad týdenního topného programu: Legenda A Počáteční čas topného programu B Konečný čas topného programu 1 Teplotní osa, teplota je Eko nebo Komfort 2 Vytápění na teplotu Eko 3 Hodiny dne 4 Oblast vytápění na teplotu Komfort 5 Vytápění na teplotu Komfort

20 Výrobní nastavení pro časové oblasti: Rozbliká se časová oblast [1]. Časová osa Den v týdnu / skupina dnů Čas zapnutí Čas vypnutí :00 22:00 [ 1 ] :30 23: :30 22:00 [ 2 ] [ 3 ] Vyberte si časovou oblast, kterou chcete programovat použijte tlačítka a ( [1], [2] nebo [3] ). Stiskněte tlačítko a použitím tlačítek a si vyberte den v týdnu nebo skupinu dnů navrženou pro výběr dle následující tabulky: Celý týden Návod použití Nastavení týdenního topného programu Podržte stisknuté tlačítko 5 vteřin přibližně Od pondělí do pátku 6 7 Víkend Pro každý den v týdnu,,, atd.

21 Stiskněte tlačítko a použitím tlačítek a vyberte počáteční čas a konečný čas časové oblasti. Stiskněte tlačítko ještě jednou a nastavte následující časové pásmo. Opakujte předchozí programovací kroky. Stiskněte tlačítko a držte asi 10 vteřin pro opuštění programovacího menu. Zobrazí základního zobrazení displeje Týdenní program ohřevu teplé vody Pro systémové kotle s připojeným externím zásobníkem teplé vody nebo pro kombinované kotle s průtokovým ohřevem teplé vody s možností předehřevu výměníku teplé vody (funkce KOMFORT). Podržte stisknuté tlačítko dokud se nezmění zobrazení displeje. Použitím tlačítka zvolte symbol. Pro pokračování stiskněte tlačítko.

22 Ukázka týdenního programu ohřevu nebo předehřevu TV Legenda 1 Vybraný pracovní režim 2 Oblast ohřevu zásobníku nebo předehřevu výměníku TV* 3 Kurzor (ukazuje nastavovanou hodnotu) 4 Den nebo skupina dnů 5 Počáteční čas programu ohřevu zásobníku nebo předehřevu výměníku TV 6 Konečný čas programu ohřevu zásobníku nebo předehřevu výměníku TV 7 Programování časové oblasti ohřevu zásobníku nebo předehřevu výměníku TV 8 Menu programování *TV - teplá voda Můžete určit až 3 časové oblasti pro předehřev výměníku nebo ohřev zásobníku TV. Příklady z kombinací: - [ 1 ]: celý den - [ 1 ]: ráno a [ 2 ]: večer - [ 1 ]: ráno, [ 2 ]: doba obědu a [ 3 ]: večer Důležité! Tato tři časová pásma se nesmějí překrývat. U kotlů s průtokovým ohřevem teplé vody musí být předehřev aktivován, aby ho regulátor mohl vypnout. Návod použití

23 Příklad týdenního programu ohřevu zásobníku TV nebo předehřevu výměníku TV: ZAPNUTO VYPNUTO Legenda A Počáteční čas programu ohřevu B Konečný čas programu ohřevu 1 Teplotní osa, program ohřevu zásobníku TV nebo předehřevu výměníku TV je vypnut 2 Hodiny dne 3 Oblast ohřevu zásobníku TV nebo předehřevu výměníku TV 4 Teplotní osa, program ohřevu zásobníku TV nebo předehřevu výměníku TV je zapnut

24 Výrobní nastavení pro časové oblasti: Rozbliká se časová oblast [1]. Časová osa Den v týdnu / skupina dnů Čas zapnutí Čas vypnutí :00 22:00 [ 1 ] :30 23: :30 22:00 [ 2 ] [ 3 ] Vyberte si časovou oblast, kterou chcete programovat použijte tlačítka a ( [1], [2] nebo [3] ). Stiskněte tlačítko a použitím tlačítek a si vyberte den v týdnu nebo skupinu dnů navrženou pro výběr dle následující tabulky: Celý týden Návod použití Nastavení týdenního programu ohřevu nebo předehřevu TV Podržte stisknuté tlačítko přibližně 5 vteřin, poté tlačítkem zvolte Od pondělí do pátku 6 7 Víkend Pro každý den v týdnu,,, atd.

25 Stiskněte tlačítko a použitím tlačítek a vyberte počáteční čas a konečný čas časové oblasti. Stiskněte tlačítko ještě jednou a nastavte následující časové pásmo. Opakujte předchozí programovací kroky. Stiskněte tlačítko a držte asi 10 vteřin pro opuštění programovacího menu Dočasná změna pokojové teploty Komentář: - Toto nastavení je možné jen v automatickém topném režimu. - Tato změna dovolí dočasnou úpravu nastavené pokojové teploty až do další teplotní změny v topném programu (viz následující příklad). Zobrazí základního zobrazení displeje.

26 Příklad dočasné úpravy nastavené pokojové teploty: Návod použití Legenda A Počáteční čas dočasné úpravy teploty B Konečný čas dočasné úpravy teploty 1 Teplotní osa, teplota je Eko nebo Komfort 2 Vytápění na teplotu Eko 3 Hodiny dne 4 Začátek vytápění na teplotu Komfort 5 Dočasná úprava teploty 6 Vytápění na teplotu Komfort

27 Ze základního zobrazení displeje použijte tlačítka nebo k zobrazení nastavené pokojové teploty. Symbol je zobrazen a předchozí nastavení teploty se rozbliká. Nastavovaná teplota bliká. Dočasné nastavení pokojové teploty ( C) Minimální 8 Maximální 30 Nastavení se uloží: - automaticky po 10 sekundách: Zobrazí se základní zobrazení displeje. - nebo po stisknutí tlačítka : Zobrazí se následné nastavení. Použitím tlačítek a nastavte dočasně požadovanou pokojovou teplotu Při další změně teploty v topném programu se symbol přestane zobrazovat. Pro zrušení dočasné úpravy pokojové

28 teploty stiskněte tlačítko. Zobrazí se symbol. - Displej zobrazí hodnotu vytápěcí teploty Eko Po 3 vteřinách se zobrazí základní zobrazení displeje a symbol přestane svítit Informační menu Toto menu vám umožňuje zobrazit různá nastavení regulátoru. Ze základního zobrazení displeje stiskněte tlačítko tolikrát, kolikrát je to nutné pro zobrazení následujících informací: Symbol je zobrazen - Displej zobrazí hodnotu nastavení teplé vody - Displej zobrazí časové oblasti pro vytápěcí program - Displej zobrazí časové oblasti pro ohřev zásobníku (předehřev výměníku) teplé vody - Displej zobrazí datum (jestliže je aktivován roční kalendář ) - Displej zobrazí typ regulátoru Návod použití - Displej zobrazí hodnotu vytápěcí teploty Komfort

29 8 Detekce poruch 1 V případě výskytu poruchy regulátor zobrazuje chybové zprávy v multifunkční oblasti (1) displeje. Varování! Nikdy se nepokoušejte opravovat regulátor svépomocí. Odstranění poruch nechte na instalační a servisní fi rmě. Legenda 1 Oblast multifunkčního displeje

30 Chyba Důvod Způsob odstranění Displej je vypnut Pokojová teplota nedosáhne naprogramované hodnoty Porucha elektrického napájení Termostatické hlavice na topných tělesech jsou nastaveny na nízkou teplotu Zkontrolujte, zda elektrické napájení ze sítě není přerušeno, kotel je správně připojen a spuštěn. Jakmile je obnoveno napájení regulátoru, displej se automaticky rozsvítí. Jestliže porucha zůstává, kontaktujte instalační a servisní fi rmu. Zkontrolujte, zda jsou termostatické hlavice na topných tělesech instalovaných v místnosti, kde je regulátor, nastavené na maximum. Pokud ano, kontaktujte instalační a servisní fi rmu. COM Err Komunikační chyba Kontaktujte instalační a servisní fi rmu. mezi kotlem a regulátorem BMU Err Chyba kotle Kontaktujte instalační a servisní fi rmu. Návod použití

31 9 Protimrazová ochrana Protimrazová ochrana kotle je aktivována, když: - Teplota v místnosti, kde je nainstalován regulátor, klesne pod 3 C. Je aktivována funkce Dovolená při vaší nepřítomnosti (viz kapitola Funkce Dovolená ) po určitou dobu. Regulátor je nastaven do stavu nepřítomnosti po neurčitou dobu. při Budete-li mimo domov po dlouhé období, poraďte se s příručkou pro obsluhu kotle.

32 Instalace a servis 1 Poznámky k instrukcím Popis regulátoru Označení CE Blokové schéma Umístění regulátoru Bezpečnostní pokyny a předpisy Bezpečnostní pokyny Bezpečnostní předpisy Instalace regulátoru Rozměry Obsah balení regulátoru Otevření regulátoru Montáž na zeď Elektrické připojení Uvedení do provozu Nastavení Doporučená nastavení při 45 instalaci Doporučená nastavení Kontrola / uvedení do provozu Uživatelské informace Výměna regulátoru Technické parametry Venkovní čidlo Instalace a servis

33 1 Poznámky k instrukcím Prosím předejte všechny návody uživateli. Uživatel by je měl uložit pro budoucí použití. Výrobce neuznává žádnou odpovědnost v případě poškození regulátoru z důvodu nerespektování návodu na obsluhu. 2 Popis regulátoru 2.1 Označení CE Značka CE na tomto přístroji znázorňuje shodu se: - Zákonem 89/336/EEC pro podobnost zákonů členských států vztahující se k elektromagnetické kompatibilitě. - Zákonem 73/23/EEC pro sjednocení zákonů členských států vztahující se k elektrickému přístroji určené pro použití v mezích hranic bezpečného napětí.

34 2.2 Blokové schéma 1 2 Instalace a servis 24 V 3 Legenda 1 Kotel 3 Programovatelný regulátor 4 Přívod 24V

35 3 Umístění regulátoru Neinstalujte regulátor nad dalším přístrojem, který by ho mohl poškodit (například nad sporákem, který by mohl být zdrojem páry nebo mastnot) nebo v místnosti, kde je v ovzduší hodně prachu, který je pro regulátor škodlivý. Regulátor musí být nainstalován v místnosti, která je chráněna před mrazem. Proveďte nezbytná opatření. Instalujte regulátor takovým způsobem, aby bylo zaručeno optimální měření teploty okolí. Umístěte ho: - Na vnitřní zeď hlavní místnosti domu. Neinstalujte regulátor: - Blízko tepelných zdrojů, jako jsou topná tělesa, televizní přijímač, sluneční světlo atd. - Na chladných zdech. - Mezi nábytkem, za záclonami nebo dalšími objekty, které by mohly mít vliv na měření okolní teploty vzduchu v místnosti. - Blízko míst, kde by mohl vzniknout průvan od dveří nebo oken. Vysvětlete tyto požadavky vlastníkovi bytového objektu. - Přibližně 1,5 metru nad zemí.

36 1500 Instalace a servis

37 4 Bezpečnostní pokyny a předpisy Tento regulátor je testován a kontrolován pro bezpečnost a kvalitu celkového provedení. Je proto důležité, aby žádná změna na regulátoru nebyla provedena bez písemného souhlasu výrobce. Všechny neschválené změny mohou zrušit platnost certifi kace regulátoru, záruku a způsobit porušení zákonů. 4.2 Bezpečnostní předpisy Při instalaci a uvedení přístroje do provozu dodržujte platné bezpečnostní předpisy. Instalace tohoto regulátoru musí být uskutečněna odborně způsobilou osobou podle předpisu země, kde je instalace prováděna. Instrukce výrobce regulátoru nesmějí být brány jako hlavní zákonné požadavky. 4.1 Bezpečnostní pokyny Pozor! Nesprávná instalace může způsobit elektrický šok nebo poškození přístroje. Chraňte všechny elektrické komponenty regulátoru při provozu před vodou.

38 5 Instalace regulátoru 5.1 Rozměry Všechny rozměry v této kapitole jsou uváděny v mm. 140 Instalace a servis

39 5.2 Obsah balení regulátoru 5.3 Otevření regulátoru Regulátor Thermolink P je dodáván s: - 1 návodem k obsluze - 1 plastikovým sáčkem, obsahujícím 2 vruty a 2 hmoždinky. 1 C C 3 B 2 A Legenda 1 Přední panel 2 Výlisky 3 Zadní díl regulátoru

40 Odstraňte přední panel (1) od zadního dílu regulátoru (3) při zachování pořadí operací od (A) do (C) 5.4 Montáž na zeď Ujistěte se, že máte vhodné nářadí pro montáž. Vyberte umístění regulátoru. Podívejte se na kapitolu Umístění regulátoru. 1 B 2 5 A 4 3 Instalace a servis Umístěte zadní díl regulátoru (5) na zeď. Vyvrtejte do stěny otvory (4) pro montáž zadního dílu regulátoru dle rozteče předlisovaných otvorů pro montáž (1) v zadním díle regulátoru. Legenda 1 Montážní otvory v zadním díle regulátoru 2 Montážní vruty 3 Hmoždinky

41 4 Předvrtané otvory 5 Zadní díl regulátoru Vložte do předvrtaných otvorů hmoždinky (4). Pokračujte s připojením regulátoru podle kapitoly Elektrické připojení. Přišroubujte zadní díl regulátoru na stěnu montážními vruty (2) dle obrázku na předchozí stránce. Instalujte přední panel na zadní díl regulátoru. 6 Elektrické připojení 6.1 Připojení ke kotli Důležité: Elektrické připojení regulátoru by měla provádět instalační a servisní fi rma nebo elektrikář s přezkoušením z platných předpisů. K připojení použijte kabel dle specifi kace na konci této příručky (viz kapitola Technické údaje ) Důležité! Vodiče pro připojení pokojového regulátoru i venkovního čidla nesmějí být vedeny souběžně s vodiči síťového napětí.

42 Nevyndavejte klemu ze svorkovnice Room thermostat hlavní desky kotle. BUS BUS ebus Legenda 1 Připojovací kabel ke kotli (*) 2 Svorkovnice pokojového regulátoru 3 Pokojový regulátor (*) Není dodáván s regulátorem Připojte kabel (1) do regulátoru (2) dle vyobrazení. Připojte kabel (1) do terminálu ebus v kotli dle vyobrazení. 7 Uvedení do provozu Instalace a servis Spusťte kotel hlavním vypínačem. Otevřete naplno termostatické hlavice v místnosti, ve které je pokojový regulátor umístěn.

43 DŮLEŽITÉ Regulátor Thermolink P je z výroby nastaven v režimu modulace. V tom případě kotel pracuje s modulací výkonu. Režim modulace výkonu kotle musí být v případě požadavku zvolen dříve, než regulátor začne modulovat výkon kotle a je dosažena nastavená pokojová teplota v objektu. Upozornění: V případě připojení prostorového regulátoru je třeba na ovládacím panelu kotle zvolit maximální možnou teplotu otopné vody a teplotu teplé vody. Za těchto podmínek se stává teplota zvolená na kotli teplotou omezovací. Příklad: Ekvitermní regulací je vypočtena požadovaná teplota otopné vody 65 C. Na ovládacím panelu kotle je však zvolena hodnota nižší, např. 55 C. Kotel v tomto případě ohřívá otopnou vodu maximálně na 55 C. Maximální teplotu otopné vody na kotli je třeba zvolit s ohledem na daný topný systém (např. podlahové topení). Upozornění: Pokud se ke kotli připojí venkovní snímač teploty, potom je automaticky zvolen modulační režim. Změna režimu modulace není možná, místo parametru se zobrazují na displeji dvě pomlčky.

44 8 Nastavení Úpravou nastavení některých parametrů regulátoru můžete v budoucnu zvýšit spolehlivost a zabránit nesprávné funkci. 8.1 Doporučená nastavení při instalaci Pro to, aby regulátor využíval plně své možnosti, je nezbytné přednastavit několik hodnot. Stiskněte tlačítko a držte po dobu 10 vteřin pro vstup do menu nastavení. Když se rozsvítí a CODE 00, pomocí tlačítek a nastavte na displeji CODE 96. Potvrďte stisknutím tlačítka. Když se rozbliká první nabídka COMF, nastavte pomocí tlačítek a hodnotu požadované teploty Komfort. Stiskněte tlačítko pro uložení a přednastavení dalšího parametru (viz následující tabulka). Pro uložení všech přednastavených hodnot stiskněte a podržte tlačítko po dobu 10 vteřin. Do základního zobrazení displeje se displej vrátí po 1 minutě klidu nebo po stisknutí a podržení tlačítka po dobu 10 vteřin. Instalace a servis

45 Zobrazení Popis Činnost / Informace COMF Přednastavení teploty vytápění Komfort Zvolte si hodnotu mezi 5 C a 30 C. (výrobní nastavení je 20 C) ECO Přednastavení teploty vytápění Eko Zvolte si hodnotu mezi 5 C a 30 C. (výrobní nastavení je 15 C) SAN Nastavení teploty teplé vody Zvolte si hodnotu mezi 38 C a 65 C. (výrobní nastavení je 60 C) MOD Volba režimu regulátoru Zvolte hodnotu: 0 = bez modulace režim ZAP/VYP 1 = s modulací automatický výpočet nastavení vytápění (nastavení z výroby) P7.P1 Vyberte si buď 24hodinové nebo 7denní programování Vyberte si mezi P1 a P7: P1 = denní programování P7 = týdenní programování (výrobní nastavení)

46 Zobrazení Popis Činnost / Informace COMP Volba topné křivky (*) Zvolte hodnotu mezi 0,2 a 4. (výrobní nastavení: 1,2) Pro provedení tohoto nastavení se podívejte do příručky pro venkovní čidlo, připojené ke kotli. DATE Aktivace ročního kalendáře Zvolte hodnotu: 0 = vypnuto (výrobní nastavení) 1 = zapnuto (*) Zobrazí se, jen když je ke kotli připojeno venkovní čidlo Instalace a servis Poznámka: Pro obnovení výrobního nastavení podržte stisknuté tlačítko po dobu 20 s. Displej 3x zabliká a všechny hodnoty se přenastaví na výrobní nastavení.

47 8.2 Doporučená nastavení Stiskněte a držte tlačítko po dobu 10 vteřin pro zpřístupnění nastavovacích nabídek. Po zobrazení a CODE 00 zvolte za požití tlačítek a CODE 35. Pro potvrzení všech nastavení, stiskněte a držte tlačítko po dobu 10 vteřin. Do základního zobrazení displeje se displej vrátí po 1 minutě klidu nebo po stisknutí a podržení tlačítka po dobu 10 vteřin. Potvrďte stisknutím tlačítka. Zobrazí se první menu CH On. Stiskněte tlačítko pro vstup do následujícího menu (viz následující tabulka). Pomocí tlačítek tlačítek a zvolte požadovanou hodnotu.

48 Zobrazení Popis Činnost / Informace CH On Přitopení Je simulován požadavek na vytápění na 50 C. Hořák a čerpadlo kotle jsou spuštěny. - - Zobrazí se všechny segmenty displeje. VERS Verze programu Zobrazí se aktuální verze programu regulátoru. CTIN CTEX(*) Korekce hodnoty teploty okolí regulátoru Korekce hodnoty venkovní teploty Umožní přizpůsobení zobrazené teploty o ± 3 C (výrobní nastavení: 0) Umožní přizpůsobení zobrazené teploty o ± 5 C (výrobní nastavení: 0) (*) Zobrazí se, jen když je ke kotli připojeno venkovní snímač teploty Instalace a servis

49 9 Kontrola / uvedení do provozu Jakmile regulátor je nainstalován, zkontroluje zda je funkční: Zkontrolujte zda je regulátor nainstalován shodně, s návodem k obsluze a zda je funkční. Zkontrolujte regulátor a připojená zařízení po stránce bezpečnosti, jejich nastavení a provozní stav. Prostudujte společně návod k obsluze a zodpovězte si všechny nejasnosti. Dejte uživateli všechny příručky a doklady vztahující se k regulátoru a řekněte mu, aby je uložil pro případné budoucí použití. Vysvětlete uživateli podrobně bezpečnostní předpisy, které by měl dodržovat. 10 Uživatelské informace Uživatel by měl znát, jak regulátor používat. Vysvětlete uživateli funkci regulátoru a případně názorně předveďte.

50 11 Výměna regulátoru BUS BUS Legenda 1 Čelní panel regulátoru 2 Montážní vruty 3 Připojovací kabel ke kotli 4 Svorkovnice 5 Zadní díl regulátoru Odpojte od zdroje elektrického proudu. Demontujte čelní panel regulátoru (1). Za pomoci šroubováku odpojte kabel (3) ze svorkovnice terminálu (4). Za pomoci šroubováku vyšroubujte montážní vruty (2), kterými je přimontován zadní díl regulátoru (5) na zeď a odstraňte zadní díl regulátoru. Připravte si nový regulátor k instalaci (viz kapitola Instalace regulátoru ). Instalace a servis

51 12 Technické parametry Popis Jednotka Hodnota Max. pokojová teplota v místnosti, kde je regulátor C 50 nainstalován Rozměry Výška mm 100 Šířka mm 152 Hloubka mm 31 Napájecí napětí V 24 Napájecí proud ma 17 Min. průřez připojovacího kabelu mm 2 2 x 1,5 Max. délka připojovacích kabelů m 300 Elektrické krytí IP 20 Elektrická kategorie II

52 13 Venkovní čidlo - volitelné příslušenství (není součástí dodávky regulátoru) 13.1 Umístění čidla Venkovní čidlo by mělo být umístěno nejméně 1 metr od otvorů ve vnějších stěnách a mimo míst stálých nebo příležitostných zdrojů horkého vzduchu. Venkovní čidlo by mělo být umístěno na severní / severozápadní zeď domu. Pro optimální indikaci venkovní teploty u budov třípodlažních nebo nižších by čidlo mělo být umístěno na zdi asi ve 2/3 výšky. Pro vyšší budovy je doporučená pozice mezi 2. a 3. poschodím. Venkovní čidlo by nemělo být chráněné před větrem, ale také ne v průvanu. Nemělo by být ani přímo vystaveno slunci.

53 13.2 Ekvitermní křivky Graf s topnými křivkami pro požadovanou teplotu v místnosti 20 C A B D C Legenda A - Teplota otopné vody [ C] B - Volba základny křivky (požadovaná teplota v místnosti) [ C] C - Venkovní teplota [ C] D - Topné křivky

54 13.3 Nastavení regulátoru při připojení venkovního čidla - příklad Teplota otopné vody C Požadovaná teplota C Topná křivka 1.2 při požadované teplotě 22 C Topná křivka 1.2 při požadované teplotě 20 C Venkovní teplota C 1.2

55 Příklad: Pokud zvolíme topnou křivku 1.2 a pro žádanou teplotu vytápěného prostoru zvolíme jinou teplotu než 20 C, například teplotu 22 C, dojde k posunu topné křivky podle příkladu (viz obrázek). Na ose B dochází k paralelnímu posunu vybrané topné křivky 1.2 pod úhlem 45. Výsledkem je, že při požadované teplotě vytápěného prostoru 22 C a venkovní teplotě 5 C, je regulací automaticky vypočtena požadována teplota otopné vody o hodnotě cca 56 C. Upozornění: Pokud není požadovaná teplota v místnosti dosažena nebo je náběh teploty v místnosti příliš pomalý, zvolte vyšší číslo topné křivky Tabulka hodnot venkovního čidla Teplota ( C) Záporný teplotní koeficient (Ohm)

56 13.5 Křivka venkovního čidla 13.7 Části venkovního čidla Záporný teplotní koefi cient (Ohm) Venkovní teplota ( C) 13.6 Odchylka venkovního čidla Velikost záporného teplotního koefi cientu musí být v této toleranci: -20 C < venkovní teplota < 25 C +/-0,8K -40 C < venkovní teplota < -20 C nebo 25 C < venkovní teplota < 40 C +/-2K Popis ks 1 Snímač 1 2 Dvoupólová svorkovnice 1 3 Nerezové šroubky 4 4 Plastová skříň 1 5 Plastový kryt 1 6 Těsnění 1 7 Kabelová průchodka 1 8 Gumový těsnící 1 kroužek 9 Kovová podložka 1

57 13.8 Připojení a technické parametry čidla Venkovní čidlo se připojuje k řídící desce kotle přímo do určené svorkovnice kotle (Outdoor NTC) pomocí dvoužilového kabelu o min. průřezu 2 0,75 mm 2. Nominální napětí 5 V Příkon < 10 mw Elektrická kategorie II Elektrické krytí IP 44
