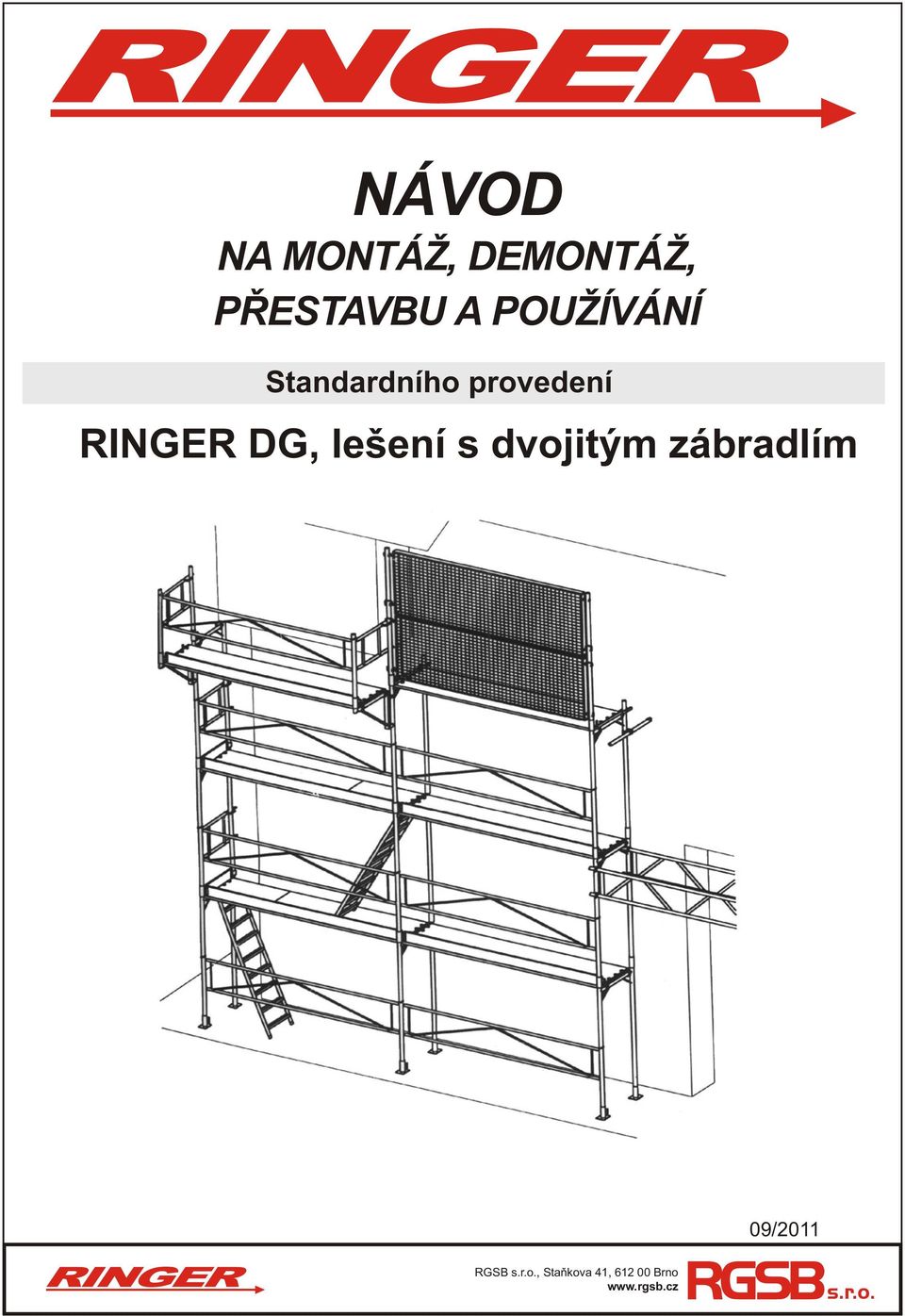

1 NÁVOD NA MONTÁŽ, DEMONTÁŽ, PŘESTAVBU A POUŽÍVÁNÍ Standardního provedení RINGER DG, lešení s dvojitým zábradlím 09/011

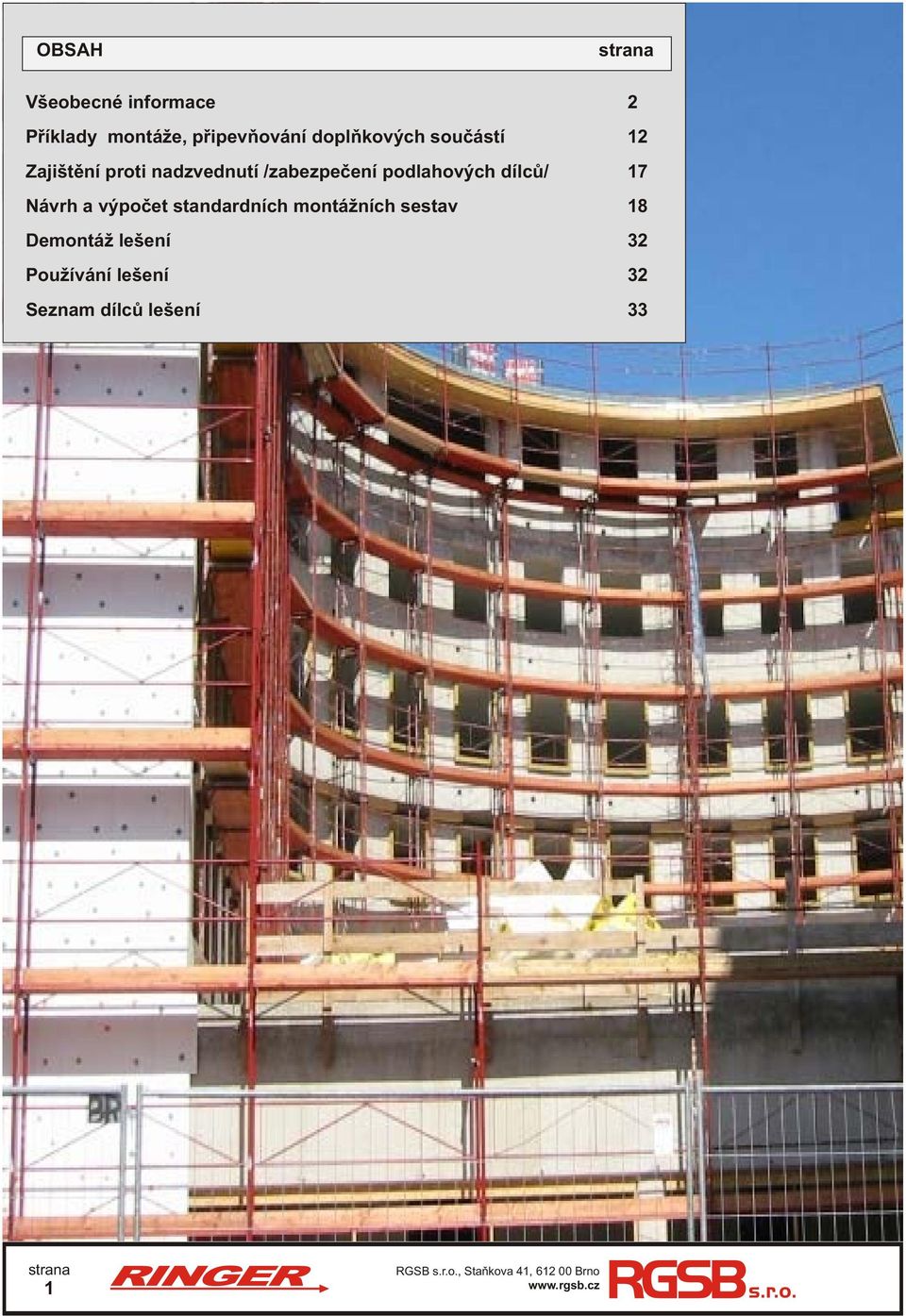

2 OBSAH Všeobecné informace Příklady montáže, připevňování doplňkových součástí 1 Zajištění proti nadzvednutí /zabezpečení podlahových dílců/ 17 Návrh a výpočet standardních montážních sestav 18 Demontáž lešení 3 Používání lešení 3 Seznam dílců lešení 33 1

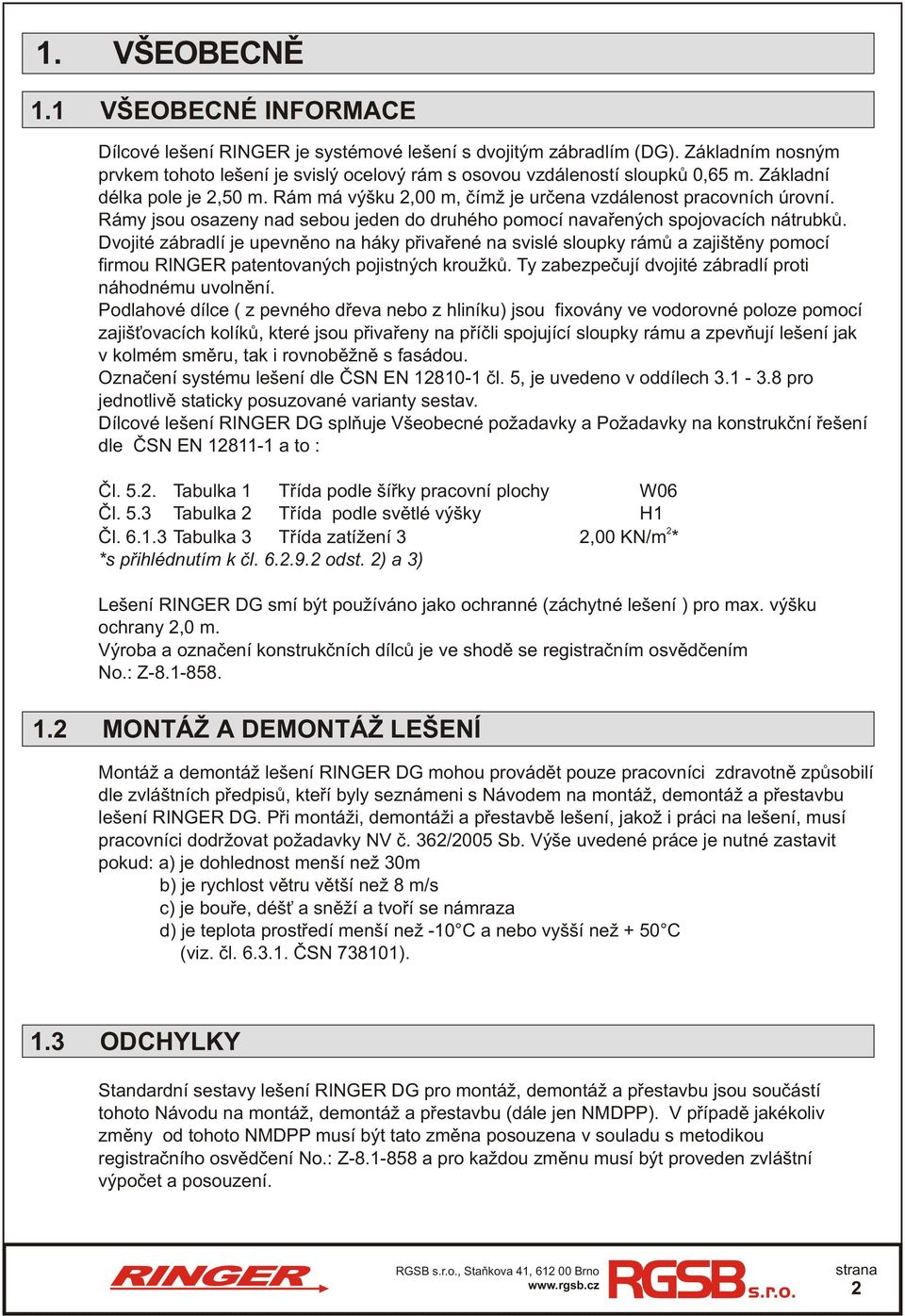

3 1. VŠEOBECNĚ 1.1 VŠEOBECNÉ INFORMACE Dílcové lešení RINGER je systémové lešení s dvojitým zábradlím (DG). Základním nosným prvkem tohoto lešení je svislý ocelový rám s osovou vzdáleností sloupků 0,65 m. Základní délka pole je,50 m. Rám má výšku,00 m, čímž je určena vzdálenost pracovních úrovní. Rámy jsou osazeny nad sebou jeden do druhého pomocí navařených spojovacích nátrubků. Dvojité zábradlí je upevněno na háky přivařené na svislé sloupky rámů a zajištěny pomocí firmou RINGER patentovaných pojistných kroužků. Ty zabezpečují dvojité zábradlí proti náhodnému uvolnění. Podlahové dílce ( z pevného dřeva nebo z hliníku) jsou fixovány ve vodorovné poloze pomocí zajišťovacích kolíků, které jsou přivařeny na příčli spojující sloupky rámu a zpevňují lešení jak v kolmém směru, tak i rovnoběžně s fasádou. Označení systému lešení dle ČSN EN čl. 5, je uvedeno v oddílech pro jednotlivě staticky posuzované varianty sestav. Dílcové lešení RINGER DG splňuje Všeobecné požadavky a Požadavky na konstrukční řešení dle ČSN EN a to : Čl. 5.. Tabulka 1 Třída podle šířky pracovní plochy W06 Čl. 5.3 Tabulka Třída podle světlé výšky H1 Čl Tabulka 3 Třída zatížení 3,00 KN/m * *s přihlédnutím k čl odst. ) a 3) Lešení RINGER DG smí být používáno jako ochranné (záchytné lešení ) pro max. výšku ochrany,0 m. Výroba a označení konstrukčních dílců je ve shodě se registračním osvědčením No.: Z MONTÁŽ A DEMONTÁŽ LEŠENÍ Montáž a demontáž lešení RINGER DG mohou provádět pouze pracovníci zdravotně způsobilí dle zvláštních předpisů, kteří byly seznámeni s Návodem na montáž, demontáž a přestavbu lešení RINGER DG. Při montáži, demontáži a přestavbě lešení, jakož i práci na lešení, musí pracovníci dodržovat požadavky NV č. 36/005 Sb. Výše uvedené práce je nutné zastavit pokud: a) je dohlednost menší než 30m b) je rychlost větru větší než 8 m/s c) je bouře, déšť a sněží a tvoří se námraza d) je teplota prostředí menší než -10 C a nebo vyšší než + 50 C (viz. čl ČSN ). 1.3 ODCHYLKY Standardní sestavy lešení RINGER DG pro montáž, demontáž a přestavbu jsou součástí tohoto Návodu na montáž, demontáž a přestavbu (dále jen NMDPP). V případě jakékoliv změny od tohoto NMDPP musí být tato změna posouzena v souladu s metodikou registračního osvědčení No.: Z a pro každou změnu musí být proveden zvláštní výpočet a posouzení.

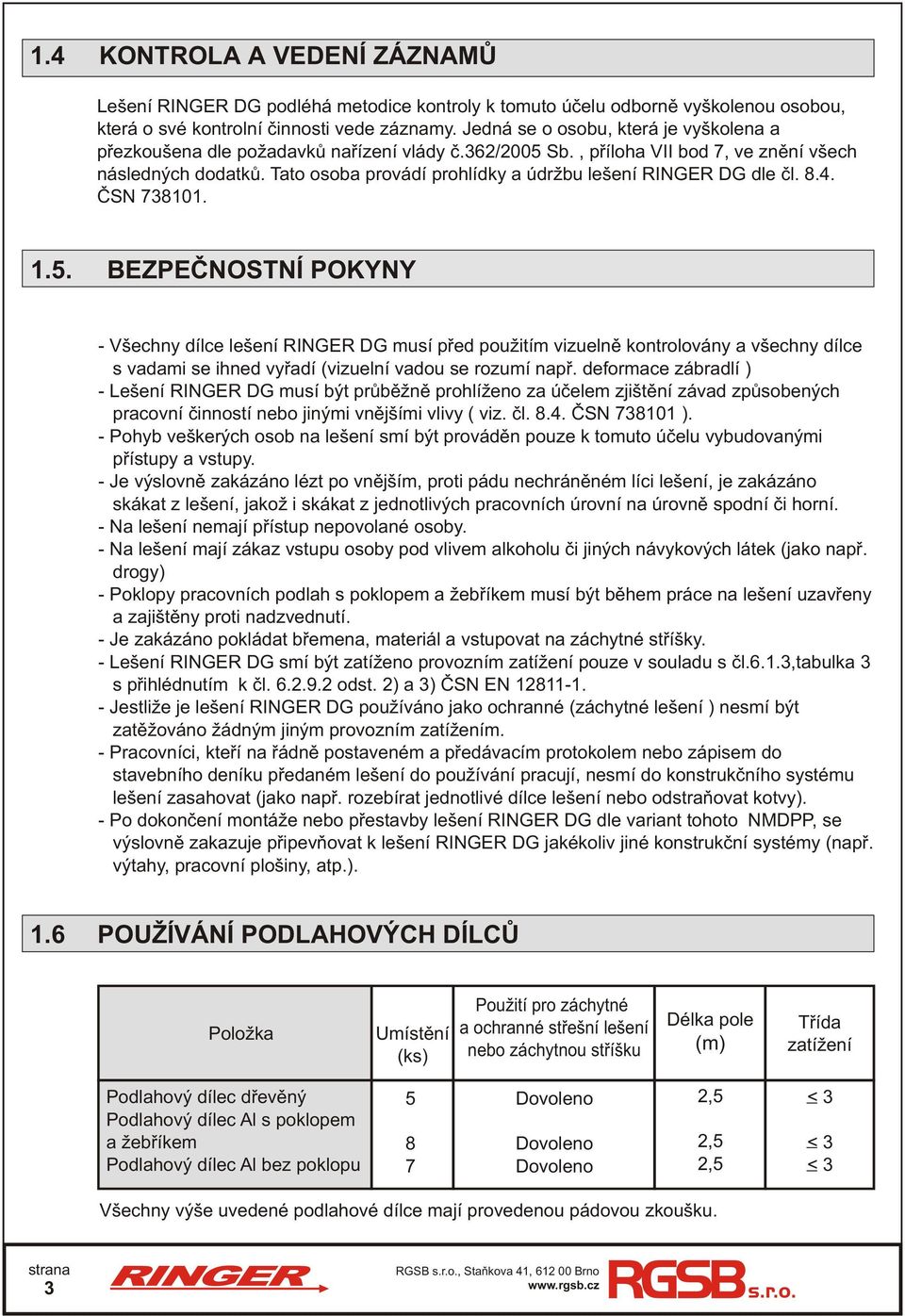

4 1.4 KONTROLA A VEDENÍ ZÁZNAMŮ Lešení RINGER DG podléhá metodice kontroly k tomuto účelu odborně vyškolenou osobou, která o své kontrolní činnosti vede záznamy. Jedná se o osobu, která je vyškolena a přezkoušena dle požadavků nařízení vlády č.36/005 Sb., příloha VII bod 7, ve znění všech následných dodatků. Tato osoba provádí prohlídky a údržbu lešení RINGER DG dle čl ČSN BEZPEČNOSTNÍ POKYNY - Všechny dílce lešení RINGER DG musí před použitím vizuelně kontrolovány a všechny dílce s vadami se ihned vyřadí (vizuelní vadou se rozumí např. deformace zábradlí ) - Lešení RINGER DG musí být průběžně prohlíženo za účelem zjištění závad způsobených pracovní činností nebo jinými vnějšími vlivy ( viz. čl ČSN ). - Pohyb veškerých osob na lešení smí být prováděn pouze k tomuto účelu vybudovanými přístupy a vstupy. - Je výslovně zakázáno lézt po vnějším, proti pádu nechráněném líci lešení, je zakázáno skákat z lešení, jakož i skákat z jednotlivých pracovních úrovní na úrovně spodní či horní. - Na lešení nemají přístup nepovolané osoby. - Na lešení mají zákaz vstupu osoby pod vlivem alkoholu či jiných návykových látek (jako např. drogy) - Poklopy pracovních podlah s poklopem a žebříkem musí být během práce na lešení uzavřeny a zajištěny proti nadzvednutí. - Je zakázáno pokládat břemena, materiál a vstupovat na záchytné stříšky. - Lešení RINGER DG smí být zatíženo provozním zatížení pouze v souladu s čl.6.1.3,tabulka 3 s přihlédnutím k čl odst. ) a 3) ČSN EN Jestliže je lešení RINGER DG používáno jako ochranné (záchytné lešení ) nesmí být zatěžováno žádným jiným provozním zatížením. - Pracovníci, kteří na řádně postaveném a předávacím protokolem nebo zápisem do stavebního deníku předaném lešení do používání pracují, nesmí do konstrukčního systému lešení zasahovat (jako např. rozebírat jednotlivé dílce lešení nebo odstraňovat kotvy). - Po dokončení montáže nebo přestavby lešení RINGER DG dle variant tohoto NMDPP, se výslovně zakazuje připevňovat k lešení RINGER DG jakékoliv jiné konstrukční systémy (např. výtahy, pracovní plošiny, atp.). 1.6 POUŽÍVÁNÍ PODLAHOVÝCH DÍLCŮ Položka Umístění (ks) Použití pro záchytné a ochranné střešní lešení nebo záchytnou stříšku Délka pole (m) Třída zatížení Podlahový dílec dřevěný Podlahový dílec Al s poklopem a žebříkem Podlahový dílec Al bez poklopu Dovoleno Dovoleno Dovoleno,5,5,5 < 3 < 3 < 3 Všechny výše uvedené podlahové dílce mají provedenou pádovou zkoušku. 3

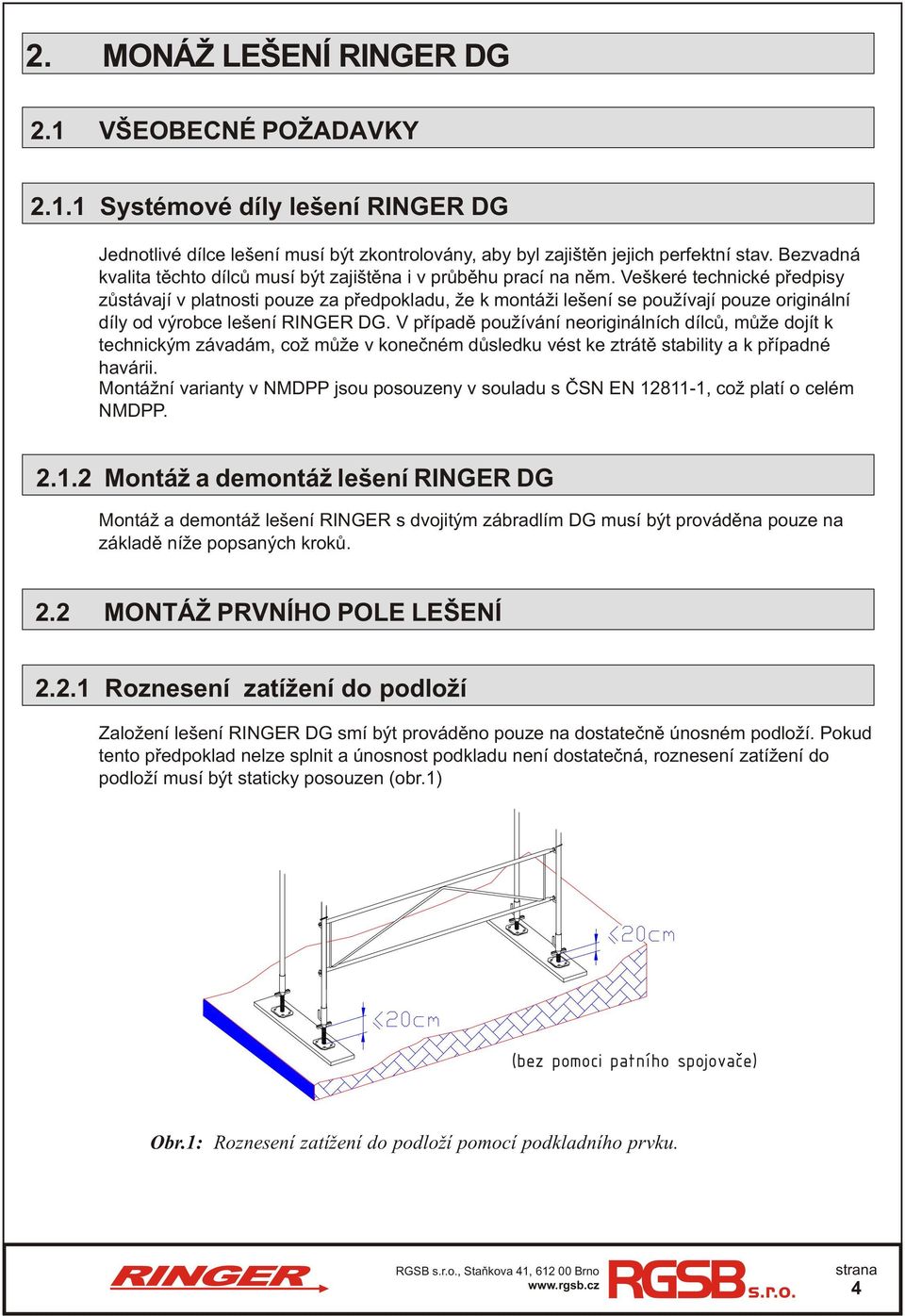

5 . MONÁŽ LEŠENÍ RINGER DG.1 VŠEOBECNÉ POŽADAVKY.1.1 Systémové díly lešení RINGER DG Jednotlivé dílce lešení musí být zkontrolovány, aby byl zajištěn jejich perfektní stav. Bezvadná kvalita těchto dílců musí být zajištěna i v průběhu prací na něm. Veškeré technické předpisy zůstávají v platnosti pouze za předpokladu, že k montáži lešení se používají pouze originální díly od výrobce lešení RINGER DG. V případě používání neoriginálních dílců, může dojít k technickým závadám, což může v konečném důsledku vést ke ztrátě stability a k případné havárii. Montážní varianty v NMDPP jsou posouzeny v souladu s ČSN EN , což platí o celém NMDPP..1. Montáž a demontáž lešení RINGER DG Montáž a demontáž lešení RINGER s dvojitým zábradlím DG musí být prováděna pouze na základě níže popsaných kroků.. MONTÁŽ PRVNÍHO POLE LEŠENÍ..1 Roznesení zatížení do podloží Založení lešení RINGER DG smí být prováděno pouze na dostatečně únosném podloží. Pokud tento předpoklad nelze splnit a únosnost podkladu není dostatečná, roznesení zatížení do podloží musí být staticky posouzen (obr.1) (bez pomoci patního spojovače) Obr.1: Roznesení zatížení do podloží pomocí podkladního prvku. 4

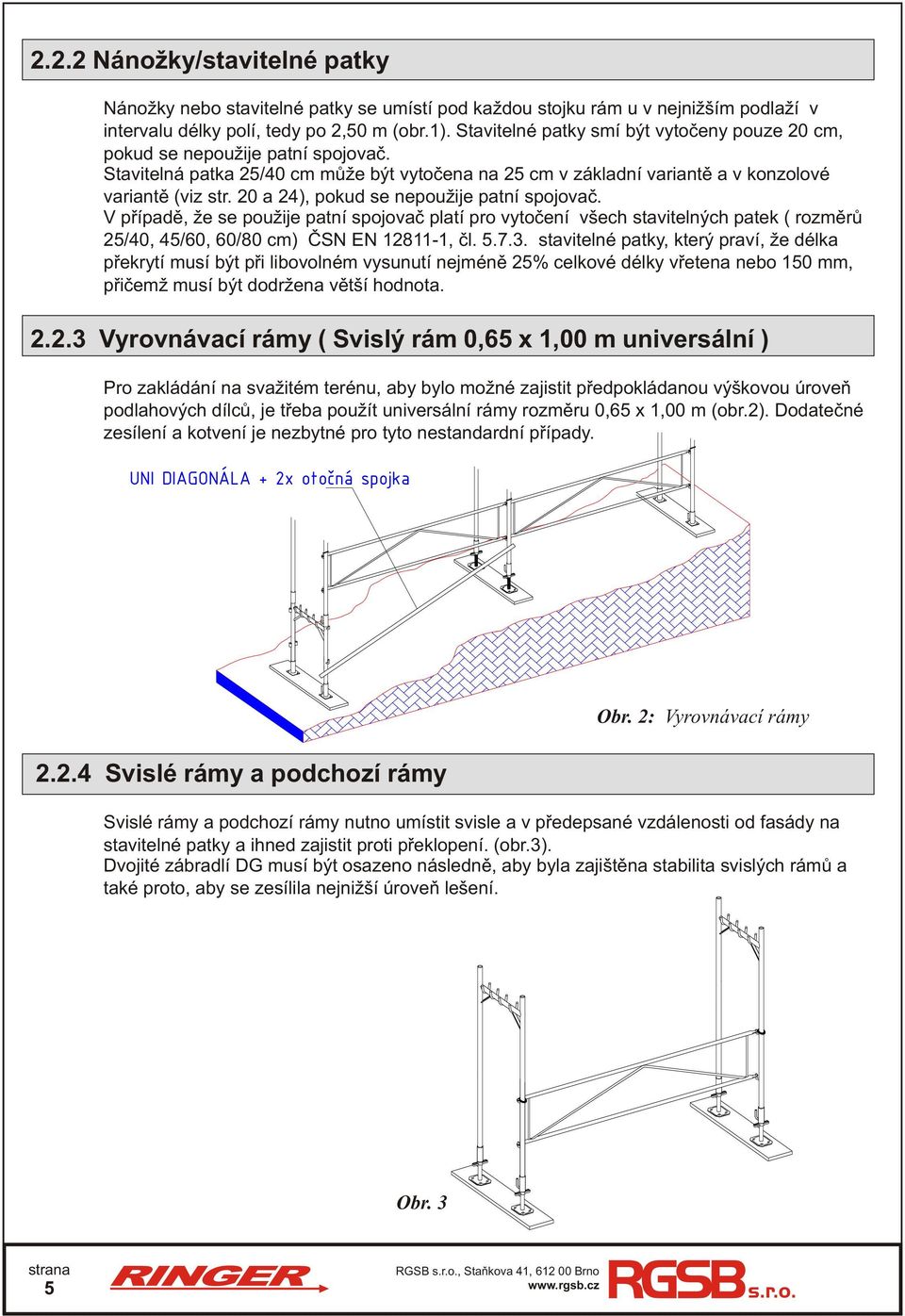

6 .. Nánožky/stavitelné patky Nánožky nebo stavitelné patky se umístí pod každou stojku rám u v nejnižším podlaží v intervalu délky polí, tedy po,50 m (obr.1). Stavitelné patky smí být vytočeny pouze 0 cm, pokud se nepoužije patní spojovač. Stavitelná patka 5/40 cm může být vytočena na 5 cm v základní variantě a v konzolové variantě (viz str. 0 a 4), pokud se nepoužije patní spojovač. V případě, že se použije patní spojovač platí pro vytočení všech stavitelných patek ( rozměrů 5/40, 45/60, 60/80 cm) ČSN EN , čl stavitelné patky, který praví, že délka překrytí musí být při libovolném vysunutí nejméně 5% celkové délky vřetena nebo 150 mm, přičemž musí být dodržena větší hodnota...3 Vyrovnávací rámy ( Svislý rám 0,65 x 1,00 m universální ) Pro zakládání na svažitém terénu, aby bylo možné zajistit předpokládanou výškovou úroveň podlahových dílců, je třeba použít universální rámy rozměru 0,65 x 1,00 m (obr.). Dodatečné zesílení a kotvení je nezbytné pro tyto nestandardní případy. UNI DIAGONÁLA + x otočná spojka..4 Svislé rámy a podchozí rámy Obr. : Vyrovnávací rámy Svislé rámy a podchozí rámy nutno umístit svisle a v předepsané vzdálenosti od fasády na stavitelné patky a ihned zajistit proti překlopení. (obr.3). Dvojité zábradlí DG musí být osazeno následně, aby byla zajištěna stabilita svislých rámů a také proto, aby se zesílila nejnižší úroveň lešení. Obr. 3 5

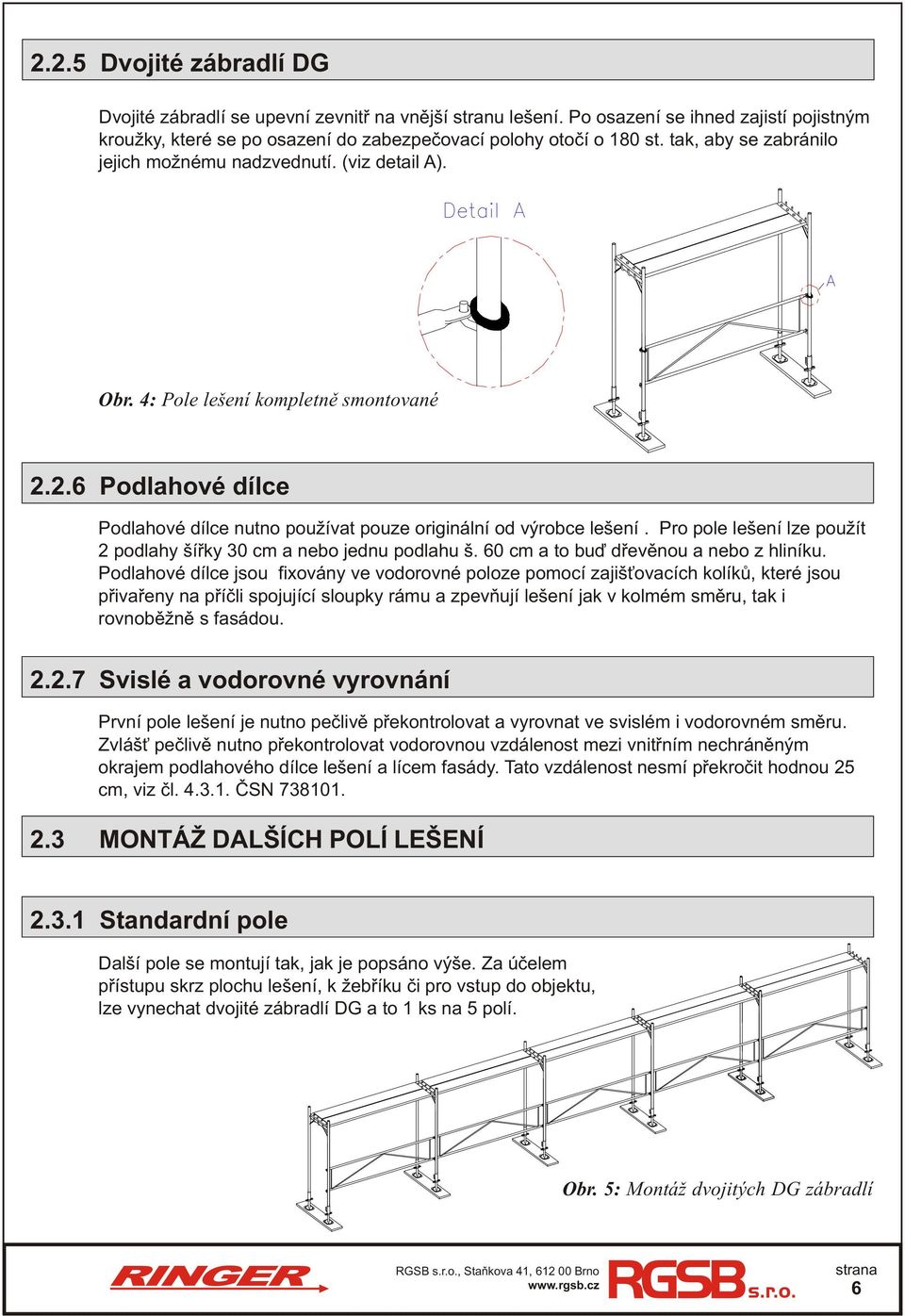

7 ..5 Dvojité zábradlí DG Dvojité zábradlí se upevní zevnitř na vnější stranu lešení. Po osazení se ihned zajistí pojistným kroužky, které se po osazení do zabezpečovací polohy otočí o 180 st. tak, aby se zabránilo jejich možnému nadzvednutí. (viz detail A). Obr. 4: Pole lešení kompletně smontované..6 Podlahové dílce Podlahové dílce nutno používat pouze originální od výrobce lešení. Pro pole lešení lze použít podlahy šířky 30 cm a nebo jednu podlahu š. 60 cm a to buď dřevěnou a nebo z hliníku. Podlahové dílce jsou fixovány ve vodorovné poloze pomocí zajišťovacích kolíků, které jsou přivařeny na příčli spojující sloupky rámu a zpevňují lešení jak v kolmém směru, tak i rovnoběžně s fasádou...7 Svislé a vodorovné vyrovnání První pole lešení je nutno pečlivě překontrolovat a vyrovnat ve svislém i vodorovném směru. Zvlášť pečlivě nutno překontrolovat vodorovnou vzdálenost mezi vnitřním nechráněným okrajem podlahového dílce lešení a lícem fasády. Tato vzdálenost nesmí překročit hodnou 5 cm, viz čl ČSN MONTÁŽ DALŠÍCH POLÍ LEŠENÍ.3.1 Standardní pole Další pole se montují tak, jak je popsáno výše. Za účelem přístupu skrz plochu lešení, k žebříku či pro vstup do objektu, lze vynechat dvojité zábradlí DG a to 1 ks na 5 polí. Obr. 5: Montáž dvojitých DG zábradlí 6

8 .3. Konstrukční schéma rohů lešení Dva na sebe kolmé rámy se spojí přilehlými slupky na otočnou spojku. V nejnižší úrovni lešení se osadí dvě otočné spojky na spojení těchto kolmých rámů. Na úrovních vyšších je třeba osadit vždy jen jednu otočnou spojku a to v max. svislých vzdálenostech 4,0 m. V rohu založení. Na styku dvou stojek se osadí pouze 1 stavitelná patka. Umístění rohové kotvy lešení Ve shodě s montážní variantourohová kotva Obr.6: Konstrukční schéma rohů lešení.3.3 Přístupy na lešení Výstupový žebřík by měl být namontován na lešení již od prvního podlaží. Nejnižší žebřík se opírá o podlahový dílec podepřený na dvou po sobě jdoucích svislých rámech patními spojovači. Hliníkový podlahový dílec s poklopem a žebříkem by měl být osazen na lešení tak, aby žebříky byly umístěny vystřídaně a to jednou vpravo, podruhé vlevo na vhodně zvoleném výstupovém poli (viz obr.7). V případě, že délka fasády je delší, nejdále vzdálené pracovní místo, by nemělo být vzdáleno více jak 0 m od výstupového pole. To znamená, že výstupové pole musí být každé 16 té pole. Výstup/sestup musí být být kotven na každé kotevní úrovni. (viz. příklady na str. 0) Obr. 7: Vnitřní výstupy.4 MONTÁŽ DALŠÍCH ÚROVNÍ LEŠENÍ Podlahový dílec upevněný na patních spojovačích.4.1 Všeobecně Montážní práce nutno provádět takovým způsobem, aby podmínky k výskytu havárie byly minimalizovány. Konstrukci lešení je bezpodmínečně nutné průběžně kotvit během montáže. Max. úrovně lešení smí být smontovány bez kotvení. 7

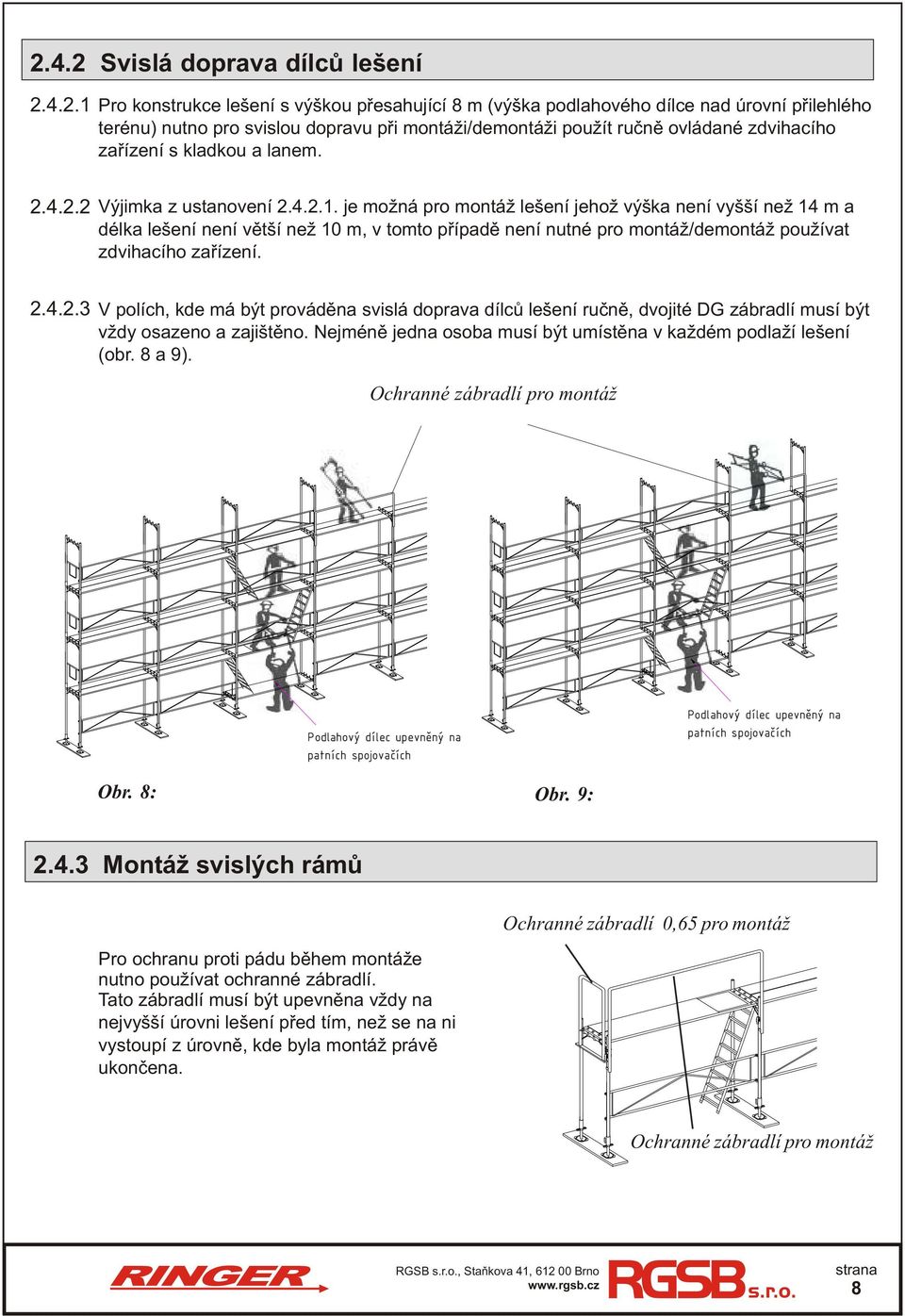

9 .4. Svislá doprava dílců lešení.4..1 Pro konstrukce lešení s výškou přesahující 8 m (výška podlahového dílce nad úrovní přilehlého terénu) nutno pro svislou dopravu při montáži/demontáži použít ručně ovládané zdvihacího zařízení s kladkou a lanem..4.. Výjimka z ustanovení je možná pro montáž lešení jehož výška není vyšší než 14 m a délka lešení není větší než 10 m, v tomto případě není nutné pro montáž/demontáž používat zdvihacího zařízení V polích, kde má být prováděna svislá doprava dílců lešení ručně, dvojité DG zábradlí musí být vždy osazeno a zajištěno. Nejméně jedna osoba musí být umístěna v každém podlaží lešení (obr. 8 a 9). Ochranné zábradlí pro montáž Podlahový dílec upevněný na patních spojovačích Podlahový dílec upevněný na patních spojovačích Obr. 8: Obr. 9:.4.3 Montáž svislých rámů Pro ochranu proti pádu během montáže nutno používat ochranné zábradlí. Tato zábradlí musí být upevněna vždy na nejvyšší úrovni lešení před tím, než se na ni vystoupí z úrovně, kde byla montáž právě ukončena. Ochranné zábradlí 0,65 pro montáž Ochranné zábradlí pro montáž 8

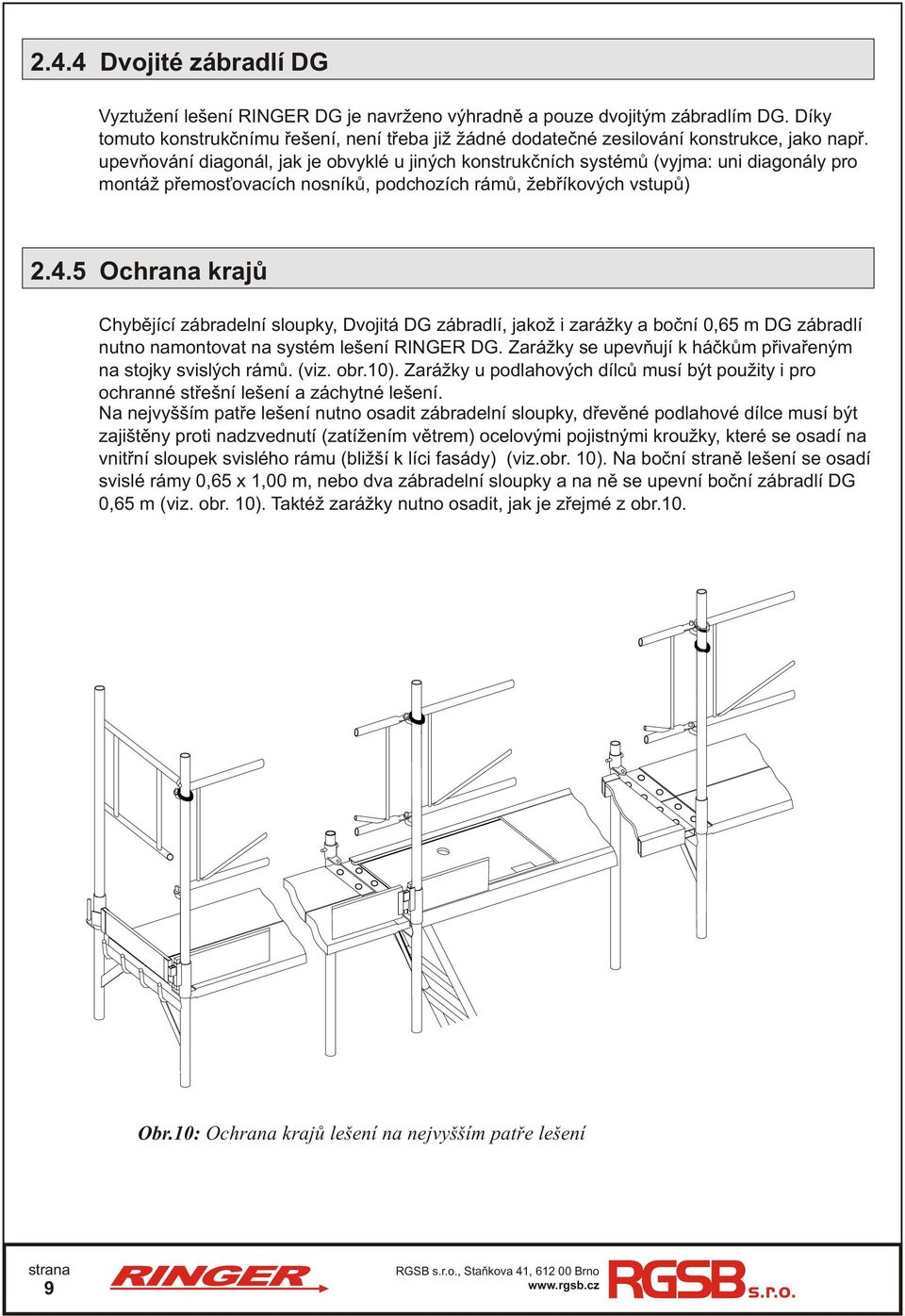

10 .4.4 Dvojité zábradlí DG Vyztužení lešení RINGER DG je navrženo výhradně a pouze dvojitým zábradlím DG. Díky tomuto konstrukčnímu řešení, není třeba již žádné dodatečné zesilování konstrukce, jako např. upevňování diagonál, jak je obvyklé u jiných konstrukčních systémů (vyjma: uni diagonály pro montáž přemosťovacích nosníků, podchozích rámů, žebříkových vstupů).4.5 Ochrana krajů Chybějící zábradelní sloupky, Dvojitá DG zábradlí, jakož i zarážky a boční 0,65 m DG zábradlí nutno namontovat na systém lešení RINGER DG. Zarážky se upevňují k háčkům přivařeným na stojky svislých rámů. (viz. obr.10). Zarážky u podlahových dílců musí být použity i pro ochranné střešní lešení a záchytné lešení. Na nejvyšším patře lešení nutno osadit zábradelní sloupky, dřevěné podlahové dílce musí být zajištěny proti nadzvednutí (zatížením větrem) ocelovými pojistnými kroužky, které se osadí na vnitřní sloupek svislého rámu (bližší k líci fasády) (viz.obr. 10). Na boční straně lešení se osadí svislé rámy 0,65 x 1,00 m, nebo dva zábradelní sloupky a na ně se upevní boční zábradlí DG 0,65 m (viz. obr. 10). Taktéž zarážky nutno osadit, jak je zřejmé z obr.10. Obr.10: Ochrana krajů lešení na nejvyšším patře lešení 9

11 .4.6 Kotvení ( kotevní schéma a kotevní síly) Kotevní schéma a kotevní síly jsou závislé na typu kotevní varianty (viz odstavec.5.). Rozhodující kotevní síly ( provozní zatížení) jsou uvedeny pro jednotlivé kotevní varianty na str Kotevní síly zde uvedené jsou pro danou variantu maximální, v jiných úrovních kotvení jsou vždy menší a není třeba je zde uvádět. Hodnoty kotevních sil jež jsou vyvozeny ochranným lešením střech, záchytným lešením s konzolami 0,65 m a záchytnou stříškou jsou taktéž uvedeny v odstavci.5. Kotvení nutno provádět průběžně se stavbou lešení. Maximálně patra lešení mohou být smontována aniž by byla zakotvena kotvami. Kotevní šrouby o průměru min. 1 mm se používají pro kotvení lešení..4.7 Kotvy Kotevní trubky nutno upevnit co nejblíže ke kotevním bodům svislých ocelových rámů ( průsečík svislé stojky rámu a roviny podlahového dílce). Pro spojení kotevních trubek nutno použít pouze certifikované spojky dle ČSN EN Pouze ve vyjímečných případech lze kotevní trubky připevnit v max. vzdálenosti 40 cm od takto definovaného kotevního bodu (=průsečík) Krátké kotvy (obr. 11) se upevňují pouze k vnitřnímu sloupku svislého rámu (bližší k líci fasády). Kotevní síla je kolmá k ploše fasády. 0,5m Obr. 11: Krátká kotva.4.7. Dlouhé kotvy (obr.1) se upevňují jak k vnitřnímu tak i k vnějšímu sloupku rámu Kotevní síla je kolmá k ploše fasády a rovnoběžná s plochou fasády 0,5m Obr. 1: Dlouhá kotva 10

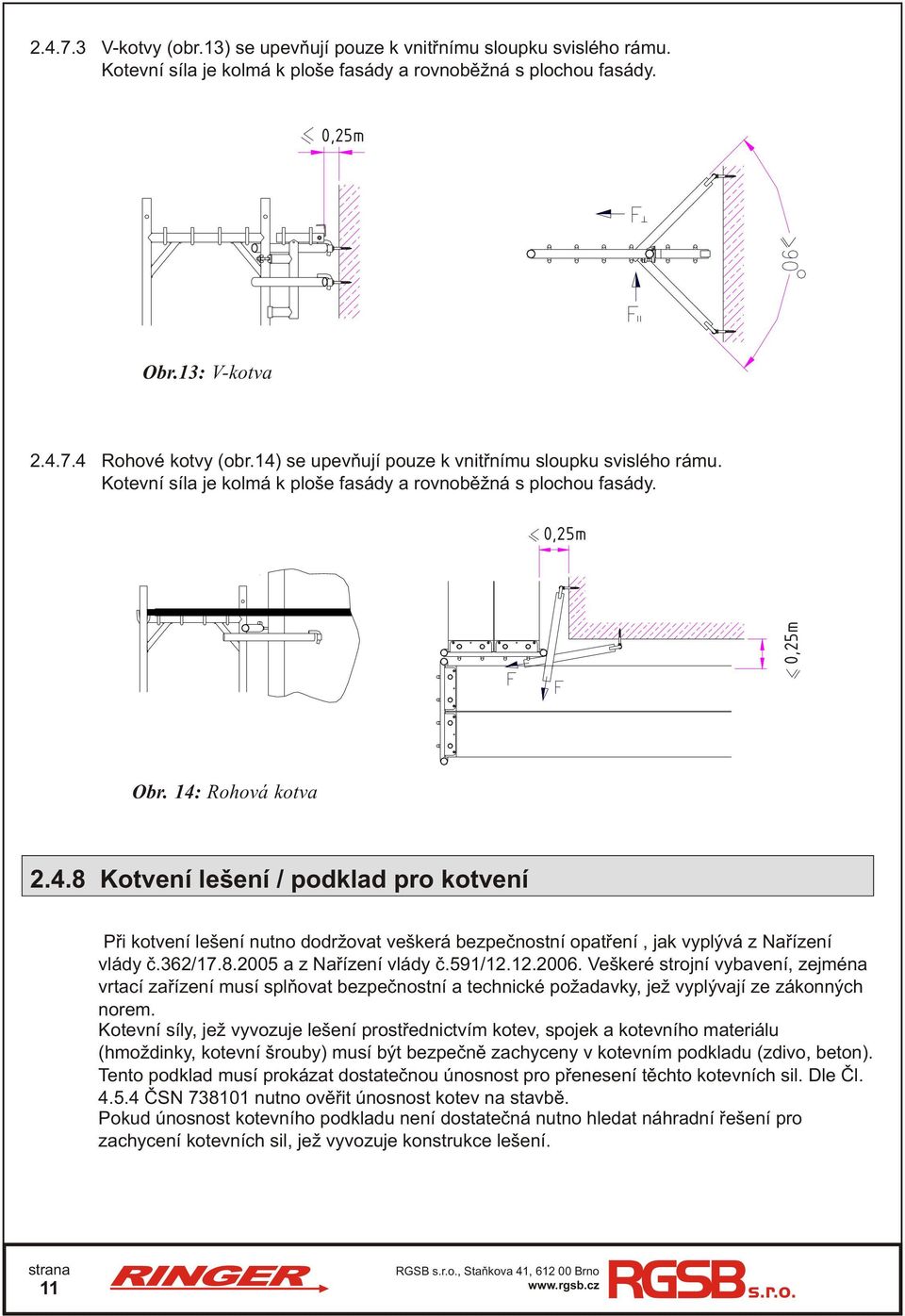

12 V-kotvy (obr.13) se upevňují pouze k vnitřnímu sloupku svislého rámu. Kotevní síla je kolmá k ploše fasády a rovnoběžná s plochou fasády. 0,5m Obr.13: V-kotva Rohové kotvy (obr.14) se upevňují pouze k vnitřnímu sloupku svislého rámu. Kotevní síla je kolmá k ploše fasády a rovnoběžná s plochou fasády. 0,5m 0,5m Obr. 14: Rohová kotva.4.8 Kotvení lešení / podklad pro kotvení Při kotvení lešení nutno dodržovat veškerá bezpečnostní opatření, jak vyplývá z Nařízení vlády č.36/ a z Nařízení vlády č.591/ Veškeré strojní vybavení, zejména vrtací zařízení musí splňovat bezpečnostní a technické požadavky, jež vyplývají ze zákonných norem. Kotevní síly, jež vyvozuje lešení prostřednictvím kotev, spojek a kotevního materiálu (hmoždinky, kotevní šrouby) musí být bezpečně zachyceny v kotevním podkladu (zdivo, beton). Tento podklad musí prokázat dostatečnou únosnost pro přenesení těchto kotevních sil. Dle Čl ČSN nutno ověřit únosnost kotev na stavbě. Pokud únosnost kotevního podkladu není dostatečná nutno hledat náhradní řešení pro zachycení kotevních sil, jež vyvozuje konstrukce lešení. 11

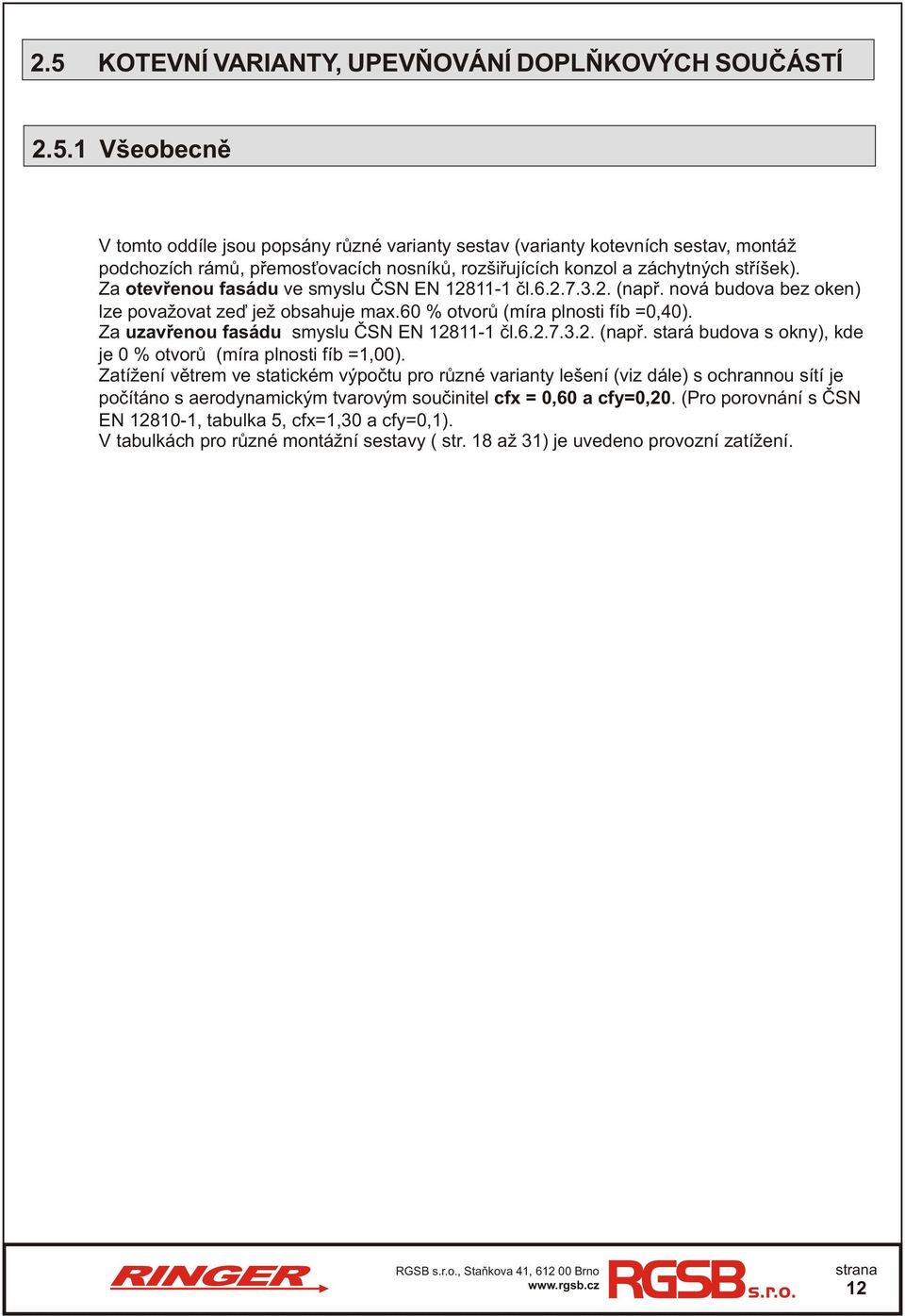

13 .5 KOTEVNÍ VARIANTY, UPEVŇOVÁNÍ DOPLŇKOVÝCH SOUČÁSTÍ.5.1 Všeobecně V tomto oddíle jsou popsány různé varianty sestav (varianty kotevních sestav, montáž podchozích rámů, přemosťovacích nosníků, rozšiřujících konzol a záchytných stříšek). Za otevřenou fasádu ve smyslu ČSN EN čl (např. nová budova bez oken) lze považovat zeď jež obsahuje max.60 % otvorů (míra plnosti fíb =0,40). Za uzavřenou fasádu smyslu ČSN EN čl (např. stará budova s okny), kde je 0 % otvorů (míra plnosti fíb =1,00). Zatížení větrem ve statickém výpočtu pro různé varianty lešení (viz dále) s ochrannou sítí je počítáno s aerodynamickým tvarovým součinitel cfx = 0,60 a cfy=0,0. (Pro porovnání s ČSN EN , tabulka 5, cfx=1,30 a cfy=0,1). V tabulkách pro různé montážní sestavy ( str. 18 až 31) je uvedeno provozní zatížení. 1

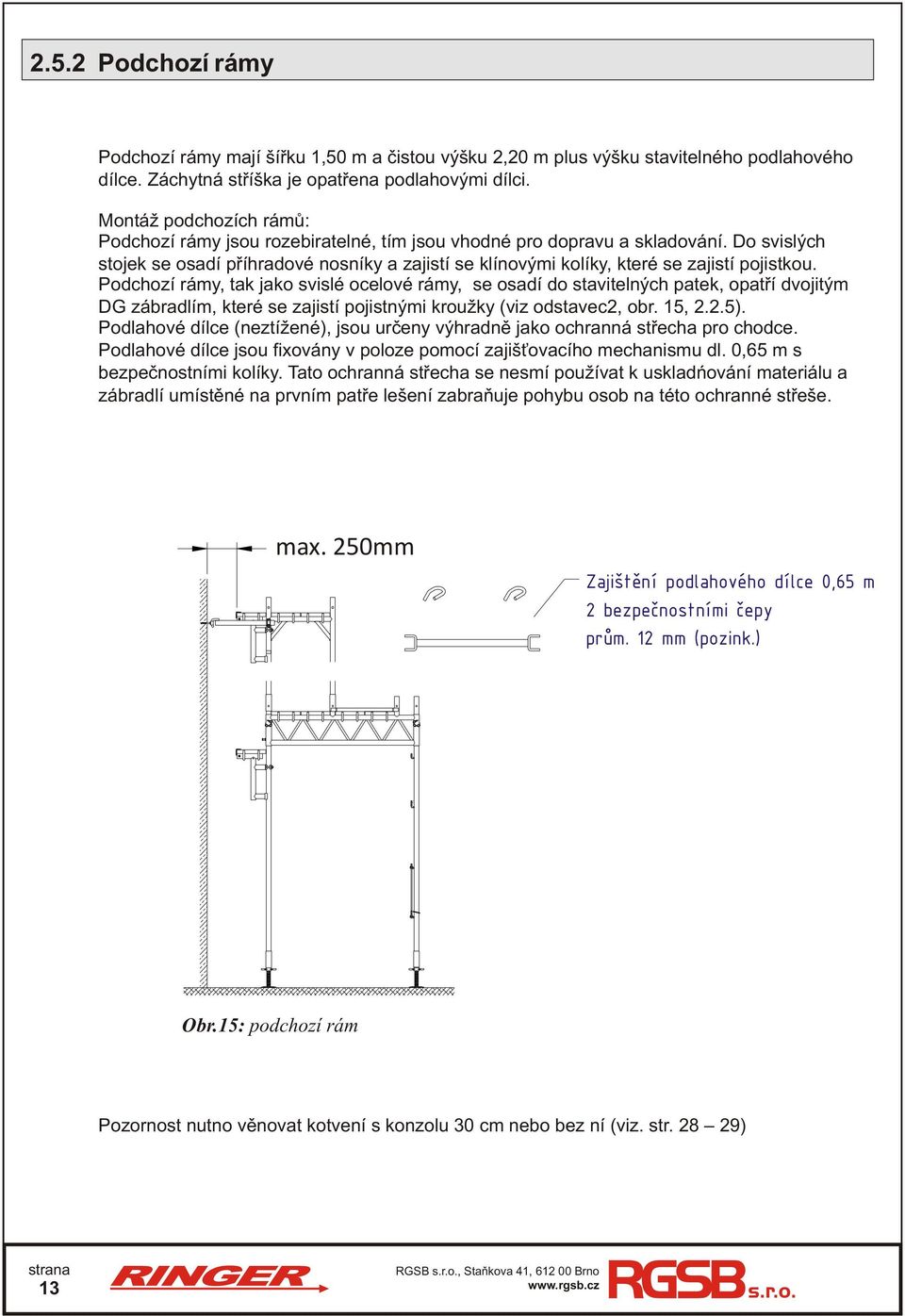

14 .5. Podchozí rámy Podchozí rámy mají šířku 1,50 m a čistou výšku,0 m plus výšku stavitelného podlahového dílce. Záchytná stříška je opatřena podlahovými dílci. Montáž podchozích rámů: Podchozí rámy jsou rozebiratelné, tím jsou vhodné pro dopravu a skladování. Do svislých stojek se osadí příhradové nosníky a zajistí se klínovými kolíky, které se zajistí pojistkou. Podchozí rámy, tak jako svislé ocelové rámy, se osadí do stavitelných patek, opatří dvojitým DG zábradlím, které se zajistí pojistnými kroužky (viz odstavec, obr. 15,..5). Podlahové dílce (neztížené), jsou určeny výhradně jako ochranná střecha pro chodce. Podlahové dílce jsou fixovány v poloze pomocí zajišťovacího mechanismu dl. 0,65 m s bezpečnostními kolíky. Tato ochranná střecha se nesmí používat k uskladńování materiálu a zábradlí umístěné na prvním patře lešení zabraňuje pohybu osob na této ochranné střeše. max. 50mm Zajištění podlahového dílce 0,65 m bezpečnostními čepy prům. 1 mm (pozink.) Obr.15: podchozí rám Pozornost nutno věnovat kotvení s konzolu 30 cm nebo bez ní (viz. str. 8 9) 13

15 .5.3 Rozšiřující konzoly 0,30 m a 0,65 m Rozšiřující konzola 0,30 m se nejčastěji osazuje na vnitřní stranu lešení všech výškových úrovní lešení, kde je třeba. Používá se jako alternativa pro rozšiřující konzolu 0,65 m, pokud to z technického hlediska vyhovuje. Konzola 0,30 m má integrovanou pojistku proti nadzvednutí podlahového dílce š. 0,30 m, který tato konzola podpírá. Rozšiřující konzola 0,65 m se používá pro rozšíření plochy lešení a to zejména na vnější straně lešení. Konzola 0,65 m slouží k půdorysnému odskoku lešení v potřebné výškové úrovni lešení nebo slouží k rozšíření pracovní plochy na lešení. Mezeru mezi podlahovými dílci nutno překrýt fošnou. Překrytí mezery mezi podlahovými dílci Konzola 0,65 m Obr.16: Konzola.5.4 Schodišťové výstupy Zpravidla se výstupy na lešení montují tak, aby výstup probíhal vnitřím prostorem lešení. Alternativně lze budovat výstupy i vnějším prostorem před lešením DG, za použití schodišť. Pokud se venkovní výstupy použijí, pole lešení obsahuje hliníkové schodiště, které je upevněno vždy jednou otočnou spojkou na svislý rám. Na svislé rámy nižší úrovně lešení se osadí otočné spojky. Dvoumadlové zábradlí se upevní na vnější stranu výstupu. Dvoumadlové zábradlí schodiště Přídavná podpora Spojka v kotevním bodu Obr.17: Schodišťový výstup Přídavná spojka 14

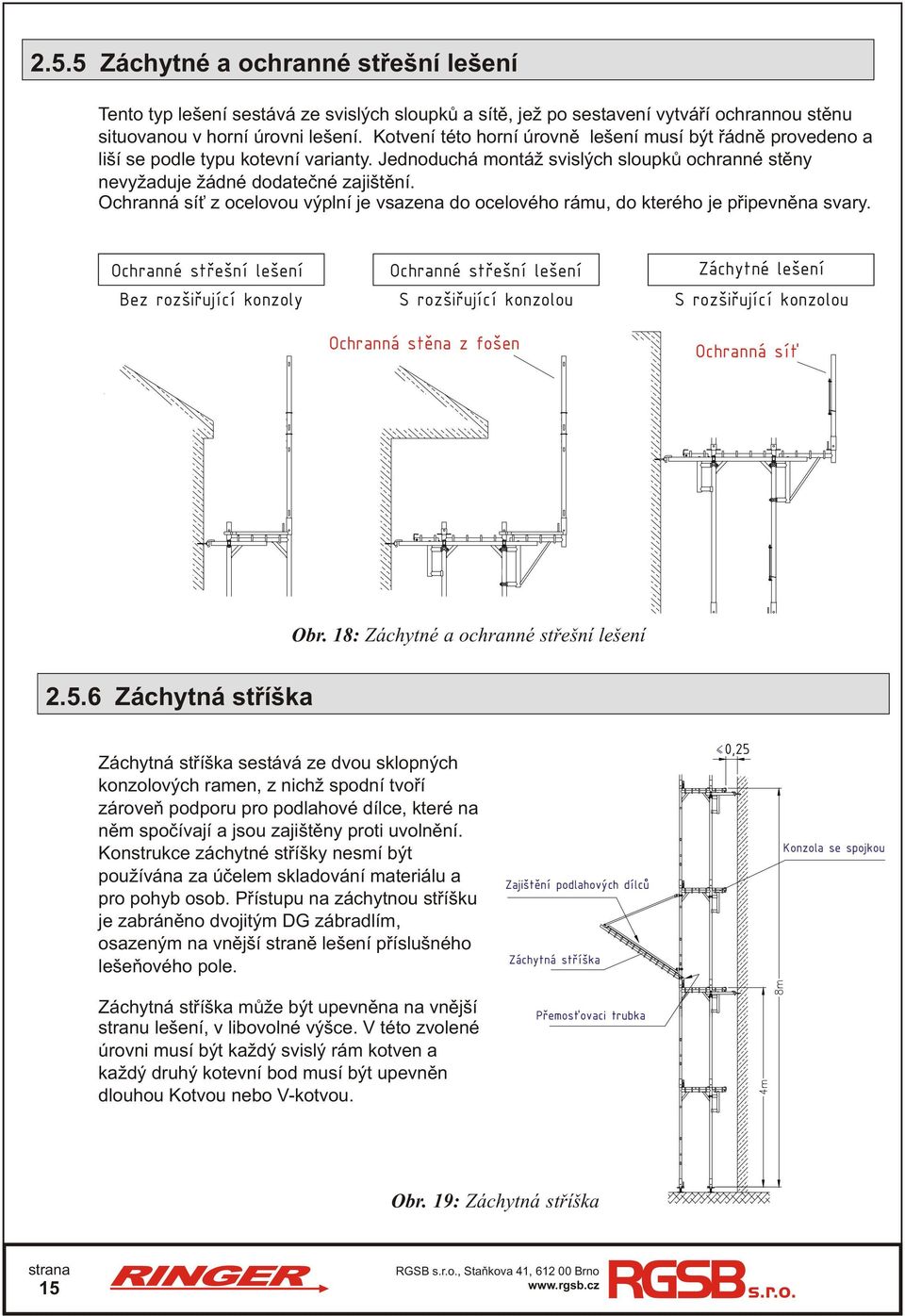

16 .5.5 Záchytné a ochranné střešní lešení Tento typ lešení sestává ze svislých sloupků a sítě, jež po sestavení vytváří ochrannou stěnu situovanou v horní úrovni lešení. Kotvení této horní úrovně lešení musí být řádně provedeno a liší se podle typu kotevní varianty. Jednoduchá montáž svislých sloupků ochranné stěny nevyžaduje žádné dodatečné zajištění. Ochranná síť z ocelovou výplní je vsazena do ocelového rámu, do kterého je připevněna svary. Ochranné střešní lešení Ochranné střešní lešení Záchytné lešení Bez rozšiřující konzoly S rozšiřující konzolou S rozšiřující konzolou Ochranná stěna z fošen Ochranná síť Obr. 18: Záchytné a ochranné střešní lešení.5.6 Záchytná stříška Záchytná stříška sestává ze dvou sklopných konzolových ramen, z nichž spodní tvoří zároveň podporu pro podlahové dílce, které na něm spočívají a jsou zajištěny proti uvolnění. Konstrukce záchytné stříšky nesmí být používána za účelem skladování materiálu a pro pohyb osob. Přístupu na záchytnou stříšku je zabráněno dvojitým DG zábradlím, osazeným na vnější straně lešení příslušného lešeňového pole. Zajištění podlahových dílců Záchytná stříška 0,5 Konzola se spojkou Záchytná stříška může být upevněna na vnější stranu lešení, v libovolné výšce. V této zvolené úrovni musí být každý svislý rám kotven a každý druhý kotevní bod musí být upevněn dlouhou Kotvou nebo V-kotvou. Přemosťovaci trubka Obr. 19: Záchytná stříška 15

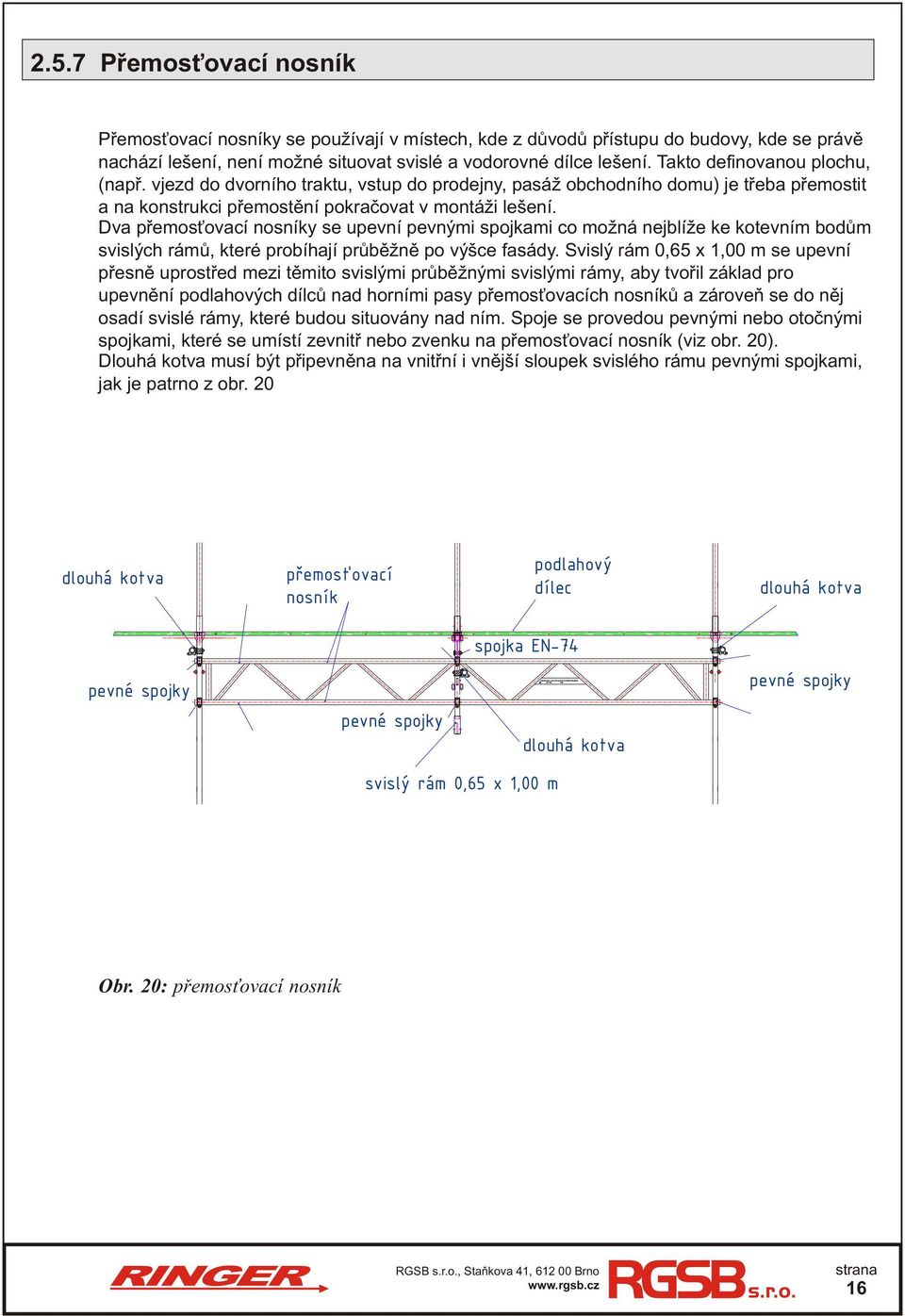

17 .5.7 Přemosťovací nosník Přemosťovací nosníky se používají v místech, kde z důvodů přístupu do budovy, kde se právě nachází lešení, není možné situovat svislé a vodorovné dílce lešení. Takto definovanou plochu, (např. vjezd do dvorního traktu, vstup do prodejny, pasáž obchodního domu) je třeba přemostit a na konstrukci přemostění pokračovat v montáži lešení. Dva přemosťovací nosníky se upevní pevnými spojkami co možná nejblíže ke kotevním bodům svislých rámů, které probíhají průběžně po výšce fasády. Svislý rám 0,65 x 1,00 m se upevní přesně uprostřed mezi těmito svislými průběžnými svislými rámy, aby tvořil základ pro upevnění podlahových dílců nad horními pasy přemosťovacích nosníků a zároveň se do něj osadí svislé rámy, které budou situovány nad ním. Spoje se provedou pevnými nebo otočnými spojkami, které se umístí zevnitř nebo zvenku na přemosťovací nosník (viz obr. 0). Dlouhá kotva musí být připevněna na vnitřní i vnější sloupek svislého rámu pevnými spojkami, jak je patrno z obr. 0 dlouhá kotva přemosťovací nosník podlahový dílec dlouhá kotva pevné spojky spojka EN-74 pevné spojky dlouhá kotva svislý rám 0,65 x 1,00 m pevné spojky Obr. 0: přemosťovací nosník 16

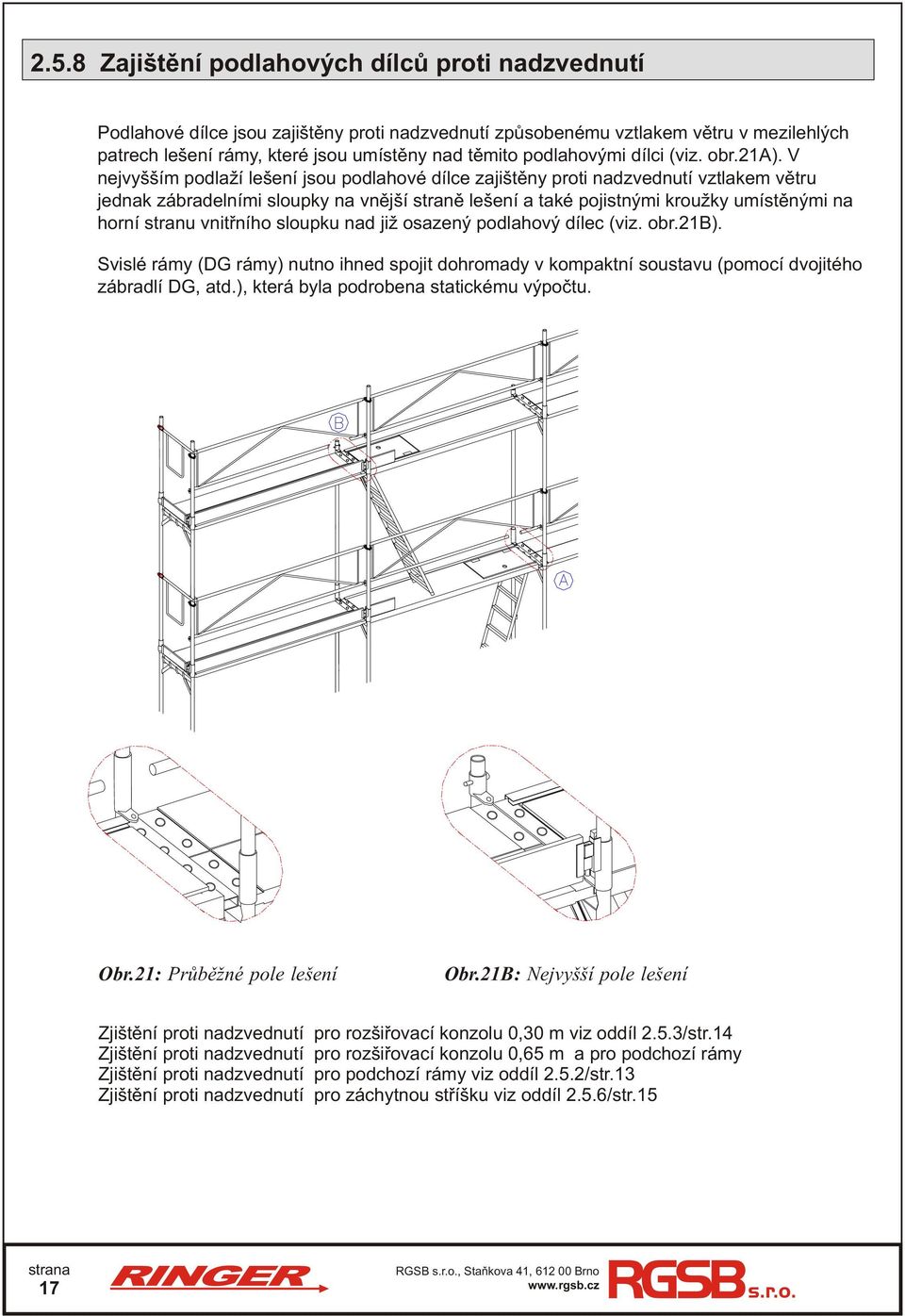

18 .5.8 Zajištění podlahových dílců proti nadzvednutí Podlahové dílce jsou zajištěny proti nadzvednutí způsobenému vztlakem větru v mezilehlých patrech lešení rámy, které jsou umístěny nad těmito podlahovými dílci (viz. obr.1a). V nejvyšším podlaží lešení jsou podlahové dílce zajištěny proti nadzvednutí vztlakem větru jednak zábradelními sloupky na vnější straně lešení a také pojistnými kroužky umístěnými na horní stranu vnitřního sloupku nad již osazený podlahový dílec (viz. obr.1b). Svislé rámy (DG rámy) nutno ihned spojit dohromady v kompaktní soustavu (pomocí dvojitého zábradlí DG, atd.), která byla podrobena statickému výpočtu. Obr.1: Průběžné pole lešení Obr.1B: Nejvyšší pole lešení Zjištění proti nadzvednutí pro rozšiřovací konzolu 0,30 m viz oddíl.5.3/str.14 Zjištění proti nadzvednutí pro rozšiřovací konzolu 0,65 m a pro podchozí rámy Zjištění proti nadzvednutí pro podchozí rámy viz oddíl.5./str.13 Zjištění proti nadzvednutí pro záchytnou stříšku viz oddíl.5.6/str.15 17

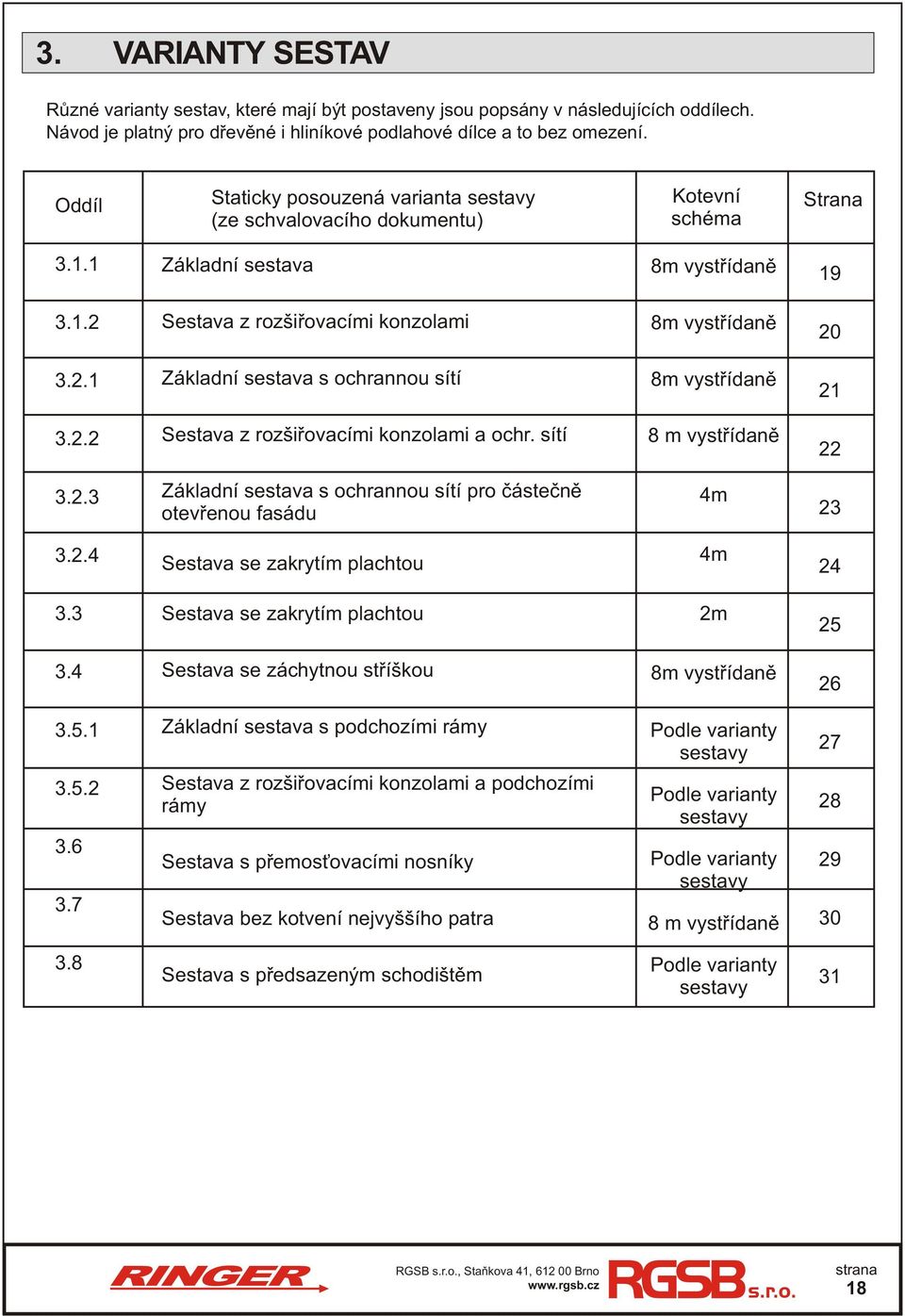

19 3. VARIANTY SESTAV Různé varianty sestav, které mají být postaveny jsou popsány v následujících oddílech. Návod je platný pro dřevěné i hliníkové podlahové dílce a to bez omezení. Oddíl Staticky posouzená varianta sestavy (ze schvalovacího dokumentu) Kotevní schéma Strana Základní sestava 8m vystřídaně Sestava z rozšiřovacími konzolami 8m vystřídaně Základní sestava s ochrannou sítí 8m vystřídaně Sestava z rozšiřovacími konzolami a ochr. sítí 8 m vystřídaně 3..3 Základní sestava s ochrannou sítí pro částečně otevřenou fasádu 4m Sestava se zakrytím plachtou 4m Sestava se zakrytím plachtou m Sestava se záchytnou stříškou 8m vystřídaně Základní sestava s podchozími rámy Sestava z rozšiřovacími konzolami a podchozími rámy Sestava s přemosťovacími nosníky Sestava bez kotvení nejvyššího patra Podle varianty sestavy Podle varianty sestavy Podle varianty sestavy 8 m vystřídaně Sestava s předsazeným schodištěm Podle varianty sestavy 31 18

20 3.1.1 Základní sestava Označení dle ČSN EN EN D-SW06/50-H1-A-LA - bez ochranné sítě/plachty Kotvení sestavy a 8 m vystřídaně - s/bez střešní ochrany - vytočení stavitelné patky max. 5 cm bez použití patního spojovače Příčný řez A-A Ochranná mříž Střešní ochrana Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Fasáda částečně otevřená uzavřená Velikost síly vnitřní sloupek 9,4 KN 8,0 KN do založení vnější sloupek 10,3 KN 9, KN kolmo na fasádu 3, KN 1,6 KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,3 KN 0,3 KN dlouhá kotva 3,4 KN 3,4 KN V-kotva,4 KN,4 KN Obr. : Základní sestava 19

21 3.1. Sestava s rozšiřovacími konzolani Označení dle ČSN EN EN D-SW06/50-H1-A-LA - bez ochranné sítě/plachty - s/bez střešní ochrany - vytočení stavitelné patky max. 5 cm bez použití patního spojovače Kotvení sestavy a 8 m vystřídaně Příčný řez A-A Ochranná mříž Konzola 0,3 m Konzola 0,65 m Střešní ochrana Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) max. 0,5m Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otevřená uzavřená Velikost síly vnitřní sloupek 16,3 KN 15,8 KN do založení vnější sloupek 16,8 KN 16,1 KN kolmo na fasádu 3,5 KN 1,8 KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,1 KN 0,1 KN dlouhá kotva 1,8 KN 1,8 KN V-kotva,5KN 1,3 KN Obr. 3: sestava s rozšiřovacími konzolami 0

22 3..1 Základní sestava s ochrannou sítí Označení dle ČSN EN EN D-SW06/50-H1-B-LA Ochranná mříž - pro uzavřenou fasádu - s/bez střešní ochrany - vytočení stavitelné patky max. 5 cm bez použití patního spojovače Kotvení sestavy a 8 m vystřídaně Příčný řez A-A Střešní ochrana Ochranná síť Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Fasáda uzavřená Velikost síly vnitřní sloupek 9,6 KN do založení vnější sloupek 10,6 KN kolmo na fasádu, KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,3 KN dlouhá kotva 3,0 KN V-kotva,1 KN Obr. 4: Základní sestava s ochrannou sítí pro uzavřenou fasádu 1

23 3.. Sestava s rozšiřovacími konzolami a ochrannou sítí Označení dle ČSN EN EN D-SW06/50-H1-B-LA Ochranná mříž - pro uzavřenou fasádu - s/bez střešní ochrany - vytočení stavitelné patky max. 5 cm bez použití patního spojovače Kotvení sestavy a 8 m vystřídaně Konzola 0,3 m Konzola 0,65 m Příčný řez A-A Střešní ochrana Ochranná síť Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Fasáda částečně otevřená Velikost síly vnitřní sloupek 16,4 KN do založení vnější sloupek 16,7 KN kolmo na fasádu,5 KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,1 KN dlouhá kotva, KN V-kotva 1,8 KN Obr. 5: Sestava s rozšiřovacími konzolami a ochrannou sítí pro uzavřenou fasádu

24 3..3 Základní sestava s ochrannou sítí Označení dle ČSN EN EN D-SW06/50-H1-B-LA Ochranná mříž - pro částečně otevřenou fasádu - s/bez střešní ochrany Kotvení sestavy a 4 m Příčný řez A-A Střešní ochrana Ochranná síť Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Fasáda částečně otevřená Velikost síly vnitřní sloupek 8,5 KN do založení vnější sloupek 9,4 KN kolmo na fasádu 3,5KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,3 KN dlouhá kotva 3,6 KN V-kotva,5 KN Obr. 6: Základní sestava s ochrannou sítí pro částečně otevřenou fasádu 3

25 3..4 Sestava s rozšiřovacími konzolami a ochrannou sítí Označení dle ČSN EN EN D-SW06/50-H1-B-LA Ochranná mříž - pro částečně otevřenou fasádu - s/bez střešní ochrany Kotvení sestavy a 4 m Konzola 0,3 m Konzola 0,65 m Příčný řez A-A Střešní ochrana Ochranná síť Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) max. 0,5m Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otevřená Velikost síly vnitřní sloupek 14,7 KN do založení vnější sloupek 15,1 KN kolmo na fasádu 3,7 KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,1 KN V-kotva dlouhá kotva, KN,6 KN Obr. 7: Sestava s rozšiřovacími konzolami a ochrannou sítí pro částečně otevřenou fasádu 4

26 3.3 Sestava s ochrannou plachtou Označení dle ČSN EN EN D-SW06/50-H1-B-LA Ochranná mříž - s/bez rozšiřovacích konzol - s/bez střešní ochrany Kotvení sestavy a m Příčný řez A-A Konzola 0,3 m Konzola 0,65 m Střešní ochrana Ochranná plachta Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Fasáda částečně otevřená uzavřená Velikost síly vnitřní sloupek 1,7 KN 13,0 KN do založení vnější sloupek 13,4 KN 13, KN tlak: 5,0 KN tlak: 3,7 KN Kotevní síly kolmo na fasádu tah: 4,3 KN tah:,3 KN rovnoběžně s fasádou krátká kotva 0,1 KN 0,1 KN dlouhá kotva, KN, KN V-kotva 3,5KN,6 KN Obr. 8: sestava s ochrannou plachtou 5

27 3.4 Sestava se záchytnou stříškou Označení dle ČSN EN EN D-SW06/50-H1-A-LA Ochranná mříž - bez ochranné sítě/plachty - s/bez střešní ochrany Kotvení sestavy a 8 m vystřídaně Příčný řez A-A Konzola 0,3 m Konzola 0,65 m Střešní ochrana Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m Výložník záchtné stříšky až do KOTVENÍ (viz.4.7) max. 0,5m Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otevřená uzavřená Velikost síly vnitřní sloupek 17,1 KN 16,4 KN do založení vnější sloupek 16,6 KN 16,6 KN kolmo na fasádu H menší m 3,9 KN 1,4 KN Kotevní síly H=4 m 3,0 KN,0 KN rovnoběžně s fasádou krátká kotva 0,1 KN 0,1 KN dlouhá kotva 1,9 KN 1,9 KN V-kotva,7 KN 1,4 KN Obr. 9: Sestava se záchytnou stříškou 6

28 3.5.1 Základní sestava s podchozími rámy Označení dle ČSN EN EN D-SW06/50-H1-B(A)-LA - pro otevřenou nebo uzavřenou fasádu -s/bez ochrannou sítí/plachtou - s/bez rozšiřovacích konzol nebo bez střešní ochrany Kotvení podle montované sestavy Příčný řez A-A Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do max. 0,5m KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otevřená Velikost síly vnitřní sloupek 13,4 KN do založení vnější sloupek 5, KN kolmo na fasádu H=4, m 3,6 KN Kotevní síly 4m H m 3, KN H=4 m,4 KN rovnoběžně s fasádou krátká kotva 0,3 KN dlouhá kotva 3,4 KN V-kotva,6 KN Obr. 30: Základní sestava s podchozími rámy 7

29 3.5. Sestava s rozšiřovacími konzolami a podchozími rámy Označení dle ČSN EN EN D-SW06/50-H1-B(A)-LA - s konzolou 0,3 zevnitř nebo s/bez konzolou 0,65 m zvenku - pro otevřenou nebo uzavřenou fasádu - s/bez ochrannou sítí/plachtou - s/bez rozšiřovacích konzol nebo bez střešní ochrany Kotvení podle montované sestavy Příčný řez A-A Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) max. 0,5m Konzola uvnitř uvnitř+venku Velikost síly vnitřní sloupek 18,6 KN 15,8 KN do založení vnější sloupek 6,4 KN 16,1 KN kolmo na fasádu H=4, m 3,6 KN 1,4 KN Kotevní síly 4m H m 3, KN 3,3 KN H=4 m,4 KN,4 KN rovnoběžně s fasádou krátká kotva 0,1 KN dlouhá kotva 1,7 KN V-kotva,8 KN,9 KN -Zábradlí DG musí bát umístěno také na vnitřní straně podchozích rámů -UNI diagonální ztužidlo nebo lešenářská trubka musí být upevněna otočnými spojkami mezi vnitřními stojkami rámů pod nejnižší kotevní úrovní v každém 5 poli Obr. 31: Sestava s rozšiřovacími konzolami a podchozími rámy 8

30 3.6. Sestava s přemosťovacími nosníky Označení dle ČSN EN EN D-SW06/50-H1-A-LA - pro základní sestavu nebo sestavu s rozšiřovacími konzolami - otevřená a uzavřená fasáda - bez ochranné sítě/plachty - s/bez záchytné stříšky Kotvení podle montované sestavy Příčný řez A-A Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m Výložník záchytné stříšky až do UNi diagonála v polích přiléhajících k přemosťovacím nosníkům 3) max. 0,5m Svislé rámy KOTVENÍ (viz.4.7) Příčná výztuha prům. 48,3/3, mm + x otočná spojka Krátká kotva Dlouhá kotva ( možnost V-kotvy) ) Dodatečná kotva alernat. K dodatečné příčné výztuze základní sestava (bez konzol) konzolová sestva se záchytnou stříškou zatížení podlah. dílce vnitřní 1,1 KN 0,5 KN vnější 13, KN 3,4 KN -Příčné diagonální výztuhy jsou vždy nutné se sestavou s vnitřními konzolami nebo se záchytnou stříškou Obr. 3: sestava s přemosťovacími nosníky 9

31 3.7. Sestava bez kotvení horních úrovní lešení Označení dle ČSN EN EN D-SW06/50-H1-A-LA -bez ochranné sítě/plachty Kotvení a 8 m vystřídaně Příčný řez A-A Pojistné kolíky Konzola 0,3 m Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m až do max. 0,5m KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otavřená komo na fasádu H=0 m 3,5 KN Kotevní síly rovnoběžně s fasádou krátká kotva 0,1 KN douhá kotva,1 KN V-kotva,4 KN 3 nejvyšší pole nutno zajistit pojistnými kolíky Obr.33: Sestava bez kotvení horních úrovní lešení 30

32 3.8 Sestava s oddělenými schodišťovými výstupy Označení dle ČSN EN EN D-SW06/50-H1-A-ST Kotvení podle montované sestavy Příčný řez A-A Dvojité DG zábradlí Podlahový dílec provozní zatížení p=,0 KN/m Kotevní trubka až do max. 0,5m Dvojmadlové zábradlí Schodišťový výstup dodatečné zajištění Dodatečná dlouhá kotva na každé kotevní úrovni podle montované sestavy Spojka v kotevním bodu Otočná nebo pevná spojka pro spojení rámů UNI diagonální ztužidlo Dodatečná spojka KOTVENÍ (viz.4.7) Krátká kotva Dlouhá kotva ( možnost V-kotvy) Fasáda částečně otevřená Velikost síly vnitřní sloupek 5,0 KN do založení vnější sloupek 9, Kn kolmo na fasádu 1,0 KN Kotevní síly rovnoběžně s fasádou,0 KN Obr.34: Schodišťové výstupy 31

33 4. DEMONTÁŽ LEŠENÍ RINGER DG V obráceném pořadí, tak jak je popsáno v oddílech.1 až.5 nutno provádět demontáž lešení. Kotvy mohou být demontovány až když jsou veškeré dílce nad jejich úrovní odstraněny. Demontované dílce se nesmí skladovat v prostoru, kde probíhá demontáž. Není dovoleno procházet přes místa, kde právě probíhá demontáž. 5. POUŽITÍ LEŠENÍ RINGER DG Lešení RINGER DG, co se provozního zatížení týká, odpovídá dle ČSN EN třídě zatížení 3, (,00 KN/m). Při stavbě lešení nutno postupovat podle tohoto Návodu na montáž, demontáž, přestavbu a používání (NMDPP) lešení RINGER DG. Použivatel lešení RINGER DG musí vždy srovnat realizovanou sestavu lešení se sestavou uvedenou v NMDPP a vyhodnotit odchylky a zajistit vždy montáž technicky vhodné a bezpečné konstrukce. Dodatečné změny, úpravy při montáži, demontáži nebo při přestavbě nutno vždy konzultovat s osobou, která tyto změny nebo úpravy odborně posoudí. 6. SKLADOVÁNÍ LEŠENÍ RINGER DG Lešeňové dílce skladujte na místech, která jsou chráněna před přímými vlivy povětrnosti. Jiné požadavky na skladování nejsou nutné. Doporučuje se použít stohovacích stojanů č. výr. 60 V 001 pro umístění svislých rámů. Tímto opatřením se docílí racionálního využití místa a usnadní se manipulace. Totéž platí pro skladování dvojitých zábradlí DG, které se pohodlně skladují ve ve stohovacích stojanech č. výr (případně. nastavené zábradelní trubkou ). Ostatní doplňkové dílce (jako např. poloviční rámy, patní spojovače, spojky, zábr. trubky) je vhodné uskladňovat v ocelových klecích s pletivem či v ocelových krabicích. 3

34 7. SEZNAM DÍLCŮ LEŠENÍ Svislé rámy pro DG POPIS pol. číslo hmotnost Svislý rám 0,65 x m pro DG výška,15 m, šířka 0,65 m, tr. 48,3/,3 mm ,00 kg Svislý rám 0,65 x m prodg zink. výška,15 m, šířka 0,65 m, tr. 48,3/,3 mm 111V007 15,30 kg Poloviční rámy pro DG POPIS pol. číslo hmotnost Poloviční rám 0,65 x m pro DG výška 1,15 m, šířka 0,65 m, tr. 48,3/,3 mm ,00 kg Poloviční rám 0,65 x m pro DG zink. výška 1,15 m, šířka 0,65 m, tr. 48,3/,3 mm 111V ,50 kg Dvojité zábradlí DG POPIS pol. číslo hmotnost Zábradlí,50 m pro DG ,0 kg Zábradlí,50 m pro DG zink. 111V ,50 kg Zábradlí,00 m pro DG zink. 111V0083 8,50 kg Zábradlí 1,50 m pro DG zink. 111V008 6,50 kg Zábradlí 1,5 m pro DG zink. 111V0081 5,80 kg Zábradlí 3,00 m pro DG zink. 111V ,50 kg Zábradlí 0,7 m pro DG 111V0085,70 kg Zábradlí 0,65 m pro DG (boční) ,00 kg Zábradlí 0,65 m pro DG zink. 111V0010 3,0 kg Zábradlí nastavitelné pro DG 1,70 3,00 m pro DG zink. 111V001 11,00 kg Zábradlí nastavitelné pro vnitřní rohy zink. 111V ,00 kg Zábradelní trubka pro DG POPIS pol. číslo hmotnost Zábradelní trubka pro DG pro nejvyšší podlaží, dl. 1,15 m ,50 kg Zábradelní trubka pro DG zink. pro nejvyšší podlaží, dl. 1,15 m 111V0009 3,70 kg Podlahové dílce ze dřeva POPIS pol. číslo hmotnost Dřevěná podlaha 0,6 x,5 m (červená) třída zat. 3 dle ČSN EN ,00 kg Dřevěná podlaha 0,6 x,0 m (červená) třída zat. 3 dle ČSN EN ,50 kg Dřevěná podlaha 0,6 x 1,5 m (červená) třída zat. 3 dle ČSN EN ,50 kg Dřevěná podlaha 0,6 x 1,5 m (červená) třída zat. 3 dle ČSN EN ,00 kg Dřevěná podlaha 0,6 x 0,7 m (červená) pro zbytkové délky ,00 kg Dřevěná podlaha 0,3 x 1,5 m (45 mm červená) třída zat. 3 dle ČSN EN ,50 kg Dřevěná podlaha 0,3 x 1,50 m (45 mm červená) třída zat. 3 dle ČSN EN ,50 kg Dřevěná podlaha 0,3 x,00 m (45 mm červená) třída zat. 3 dle ČSN EN ,50 kg Dřevěná podlaha 0,3 x,50 m (45 mm červená) třída zat. 3 dle ČSN EN ,40 kg Dřevěná podlaha 0,3 x 3,00 m (45 mm červená) třída zat. 3 dle ČSN EN ,00 kg 33

35 Podlahové dílce z oceli POPIS pol. číslo hmotnost Ocelová podlaha 0,3 x,50 m zink. Pro DG 111V5 16,50 kg Ocelová podlaha 0,3 x 3,00 m zink. Pro DG 111V30 19,00 kg epodlahové dílce z hliníku POPIS pol. číslo hmotnost Alu-podlaha,5 m (celohliníková) tř. zatížení 5 (450 kg/m ) ,40 kg Alu-podlaha 3,0 m (celohliníková) tř. zatížení 3 (00 kg/m ) ,50 kg Alu-podlaha,5 m s poklopem a žebříkem tř. zatížení 3 (00 kg/m ) 10 4,00 kg Zarážky ze dřeva POPIS pol. číslo hmotnost Zarážka,50 m x cm (výška 15 cm) šířka cm ,70 kg Zarážka,00 m x cm (výška 15 cm) šířka cm ,10 kg Zarážka 1,50 m x cm (výška 15 cm) šířka cm ,50 kg Zarážka 1,5 m x cm (výška 15 cm) šířka cm ,10 kg Zarážka 1,00 m x cm (výška 15 cm) šířka cm ,50 kg Zarážka 0,7 m x cm (výška 15 cm) šířka cm ,40 kg Zarážka 0,65 m x cm (výška 15 cm) šířka cm ,30 kg Zarážka 3,00 m x 3 cm (výška 15 cm) šířka 3 cm ,0 kg ekonzoly POPIS pol. číslo hmotnost Konzola 0,6 m se spojkou a šroubem Se čepy pro podl. Dílec a mezipatro ,80 kg Konzola 0,6 m se spojkou a šroubem zink. Se čepy pro podl. Dílec a mezipatro 11V001 6,0 kg Úhelník ke konzole 0,6 m se šroubem ,0 kg Úhelník ke konzole 0,6 m se šroubem zink. 11V0006 1,40 kg Rozšiřovací konzola 0,65 m zink. 1V 9,00 kg Konzola 0,6 m pro vnitřní event. vnější roh zink. 1V3 8,90 kg Konzola 0,3 m zink. (se spojkou a šroubem) Vč. zajištění proti nadzvednutí desky 11V008 5,10 kg vpatní spojovače POPIS pol. číslo hmotnost Patní spojovač 0,65 m (také pro osazení mezipatra) ,00 kg Patní spojovač 0,65 m zink. (také pro osazení mezipatra) 113V8 4,30 kg Opěrné trubky Opěrná trubka 3-6 m vč. opěrky, nastavení 3-6 m s integrovanou pevnou spojkou ,60 kg Opěrná trubka 3-6 m vč. opěrky zink., nastavení 3-6 m s integrovanou pevnou spojkou 113V ,10 kg Montážní konzola POPIS pol. číslo hmotnost Otočná montážní konzola zink. Jen pro ruční manipulaci, otočné rameno dl. 0,89 m 113V000 7,70 kg 34

36 Příslušenství pro založení POPIS pol. číslo hmotnost Nánožka dosedací plocha 10 x 10 cm ,70 kg Nánožka zink. Dosedací plocha 10 x 10 cm 11V0009 0,80 kg Stavitelná patka 5/40 cm zink max. vytočení 5 cm 13V005 3,50 kg Stavitelná patka 45/60 cm zink max. vytočení 45 cm 13V0018 4,10 kg Stavitelná patka 60/80 cm zink max. vytočení 60 cm 13V006 5,00kg Stavitelná patka 60/80 cm kyvná zink max. vytočení 60 cm 13V007 5,50 kg Stavitelná noha 0 1 m s čepem nastavení 0 1 m, prům. tr. 40 mm ,30 kg Stavitelná noha 0 1 m s čepem zink. nastavení 0 1 m, prům. tr. 40 mm 11V0017 3,50 kg Pojistný čep prům. 1 mm zink. Pro stavit. Nohu a SG 11V0019 0,5 kg Stavitelná patka 60 cm pro stav. Nohu zink. Max. vytočení 45 cm 11V0016 3,60 kg Rámová stojka stavitelná do m s nátrubkem ,50 kg Kotevní technika POPIS pol. číslo hmotnost Kotevní trubka 0,6 m ,80 kg Kotevní trubka 0,6 m zink. s integrovanou pevnou spojkou 11V0008,40 kg Kotevní trubka 1,0 m ,60 kg Kotevní trubka 1,0 m zink. 90V0048,90 kg Kotevní trubka 1,5 m zink. 11V0001 5,30 kg Kotevní trubka,0 m zink. 11V 7,90 kg Kotevní šroub 18 cm zink. Délka tyče 18 cm 90V0069 0, kg Kotevní šroub 5 cm zink. Délka tyče 5 cm 90V0070 0,5 kg Kotevní šroub 30 cm zink. Délka tyče 30 cm 90V0071 0,30 kg Kotevní šroub 40 cm zink. Délka tyče 40 cm 90V007 0,50 kg Kotevní šroub 50 cm zink. Délka tyče 50 cm 90V0073 0,60 kg Hmoždinka Fischer S 16 pro všechny délky ,11 kg Ochranné sítě/plachty, vč. doplňků POPIS pol. číslo hmotnost Síť na lešení š.,50 m bílá,50 m x 100 bm = 50 m ,00 kg Síť na lešení š.,50 m bílá (s popisem RINGER červená),50 mx100 bm = 50 m ,00 kg Ochranná plachta,70 m x 10 bm = 7 m ,50 kg Ochranná síť x 10 m (pro zachycení osob) ,60 kg Úchytky pro sítě a plachty 100 ks/bal ,50 kg Ochranný kroužek proti nadzvednutí pro podlahové dílce horního podlaží lešení 90V70 0,1 kg Ochranná mříž ocel.,50 x 1,0 m zink. Použití pro střechy a nebo na lešení 70V1 18,50 kg Stavitelné rámy pro vyrovnání terénních nerovností POPIS pol. číslo hmotnost Rám stavitelný 0,65 x,00 m stavitelný do výšky,00 m, prům tr. 48,3/,3 mm ,00 kg Rám stavitelný 0,65 x,00 m zink. stavitelný do výšky,00 m, prům tr. 48,3/,3 mm 11V0018,00 kg Příčle stavitelného rámu prům. 48,3/,3 mm ,00 kg Příčle stavitelného rámu zink. prům. 48,3/,3 mm 11V000 9,40 kg Stojka k stavitelnému rámu prům. 48,3/,3 mm ,00 kg Stojka k stavitelnému rámu prům. 48,3/,3 mm zink. 90V005 6,30 kg 35

37 Podchozí rámy POPIS pol. číslo hmotnost Podchozí rámy T 150 pro DG (se stojkami) ,00 kg Podchozí rámy T 150 pro DG (se stojkami) zink. 113V70 39,00 kg Podchozí rámy T 00 pro DG (se stojkami) ,00 kg Podchozí rámy T 00 pro DG (se stojkami) zink. 113V90 53,00 kg Stojka pro podchozí rám pro DG ,00 kg Stojka pro podchozí rám pro DG zink. 113V73 10,50 kg Stojka pro podchozí rám pro rychlomont. lešení 113V7 10,50 kg Příhradový nosník pro podchozí rámy T ,00 kg Příhradový nosník pro podchozí rámy T 150 pozinkovaný 113V71 18,00 kg Příhradový nosník pro podchozí rámy T ,00 kg Příhradový nosník pro podchozí rámy T 00 pozinkovaný 113V91 4,50 kg Příhradové nosníky POPIS pol. číslo hmotnost Příhradový nosník 5,10 m OCEL pozinkovaný trubka 48,3 konstr. výška 0,45 m 113V51 49,00 kg Příhradový nosník 7,10 m OCEL pozinkovaný trubka 48,3 konstr. výška 0,45 m 113V76 73,00 kg Příhradový nosník 5,10 m Al trubka 48,3 konstr. výška 0,45 m ,60 kg Spojka trubky prům 38 mm x 450 mm pro příhr. nosníky se šroubem pozink. 113V0,00 kg Rámový adaptér š. 0,65 m pro příhr. nosníky pozink. 113V8 9,00 kg Žebříky a koše POPIS pol. číslo hmotnost Žebřík m (7-příček) ,50 kg Žebřík m pozinkovaný (7-příček) 111V0011 9,00 kg Žebřík 1 m pozinkovaný (4-příčky) 111V0111 5,30 kg Ochranný koš EU pro žebříky pro 1 podlaží je třeba 1 žebřík a 1 koš G71 11,00 kg Ochranný koš EU pro žebříky pozinkovaný pro 1 podlaží je třeba 1 žebřík a 1 koš G71V 11,50 kg Pracovní podlaha s poklopem a integrovaným žebříkem POPIS pol. číslo hmotnost Alu -podlaha,50 m s poklopem a žebříkem (00kg/m) 10 4,00 kg Schodiště pro rámové DG lešení s osovou vzdáleností rámů,50 m POPIS pol. číslo hmotnost Lešeňové schodiště,50 m pozinkované 113V005 37,50 kg Zábradelní madlo,50 m pozinkované 113V006 6,50 kg Alu-Lešeňové schodiště Šířka schodů 0,60 m ,00 kg Vnitřní zábradlí pro Schodiště š.0,6 m pozink. Jen pro Alu-schodiště ,0 kg 36

38 Spojky šroubovací POPIS pol. číslo hmotnost Spojka pevná (šroubovací) pozinkovaná pro trubku s vnějším prům. 48,3 mm 113V001 1,50 kg Nebo 1a1/ palce sw Spojka otočná (šroubovací) pozinkovaná pro trubku s vnějším prům. 48,3 mm 113V0013 1,40 kg Nebo 1a1/ palce sw Spojka nastavovací (šroubovací) pozinkovaná pro trubku s vnějším prům. 48,3mm 113V0014 1,70 kg Nebo 1a1/ palce sw Šroubovací-svařovaná spojka černá ROH, pro trubku s vnějším prům. 48,3 mm ,70 kg Nebo 1a1/ palce sw Šroub M14 pro spojky bez matice ,09 kg Matice M14 SW mm pro spojky ,15 kg Spojka trubky, pro trubky prům, 48 mm pozink. Pro všechny trubky vnějšího prům. 48,3 mm 113V0017 1,10 kg Spojky klínové POPIS pol. číslo hmotnost Klínová spojka pevná pozink. pro trubku s vnějším prům. 48,3 mm 115V0009 1,60 kg Nebo 1a1/ palce sw Klínová spojka otočná pozink. pro trubku s vnějším prům. 48,3 mm 115V0010 1,50 kg Nebo 1a1/ palce sw Klínová spojka nastavovací pozink. pro trubku s vnějším prům. 48,3 mm 115V0008 1,0 kg Nebo 1a1/ palce sw Klínová spojka svařovaná ROH, pro trubku s vnějším prům. 48,3 mm ,80 kg Nebo 1a1/ palce sw Spojky speciální POPIS pol. číslo hmotnost Klínová spojka s čepem prům. 14 x 100 mm pro DG pozink. pro trubku. s vnějším prům. 48,3 mm 90V41 0,80 kg Rohová spojka pro zábradlí pozink. 90V40 1,07 kg Prodlužovací spojka pro zábradlí prům. 7-3 mm pozink. 113V171 0,58 kg Klínová spojka pro zarážky pozink. 90V4 0,80 kg Trubky pozinkované POPIS pol. číslo hmotnost Trubka 48,3/,3 mm pozinkovaná délka 6 m 115V0011,60 kg/m Trubka 48,3/3, mm pozinkovaná délka 6 m 115V001 3,80 kg/m Ochranné lešení a ochranné střešní lešení POPIS pol. číslo hmotnost Stojka ochranného ohrazení DG m s příčnou upevňovací trubkou pozink. 3 možnosti upevnění pro zábradlí DG 7V 9,00 kg Výložník záchytné stříšky pro lešení pozink. Možnost upevnění 3 podlahových dílců 71V1 14,50 kg Pojistka proti nadzvednutí podlah. Dílců záchytné stříšky pozink. Vč. spojky se spojovací sponou 71V 5,50 kg 37

39 38

40 RGSB s.r.o., Staňkova Brno
