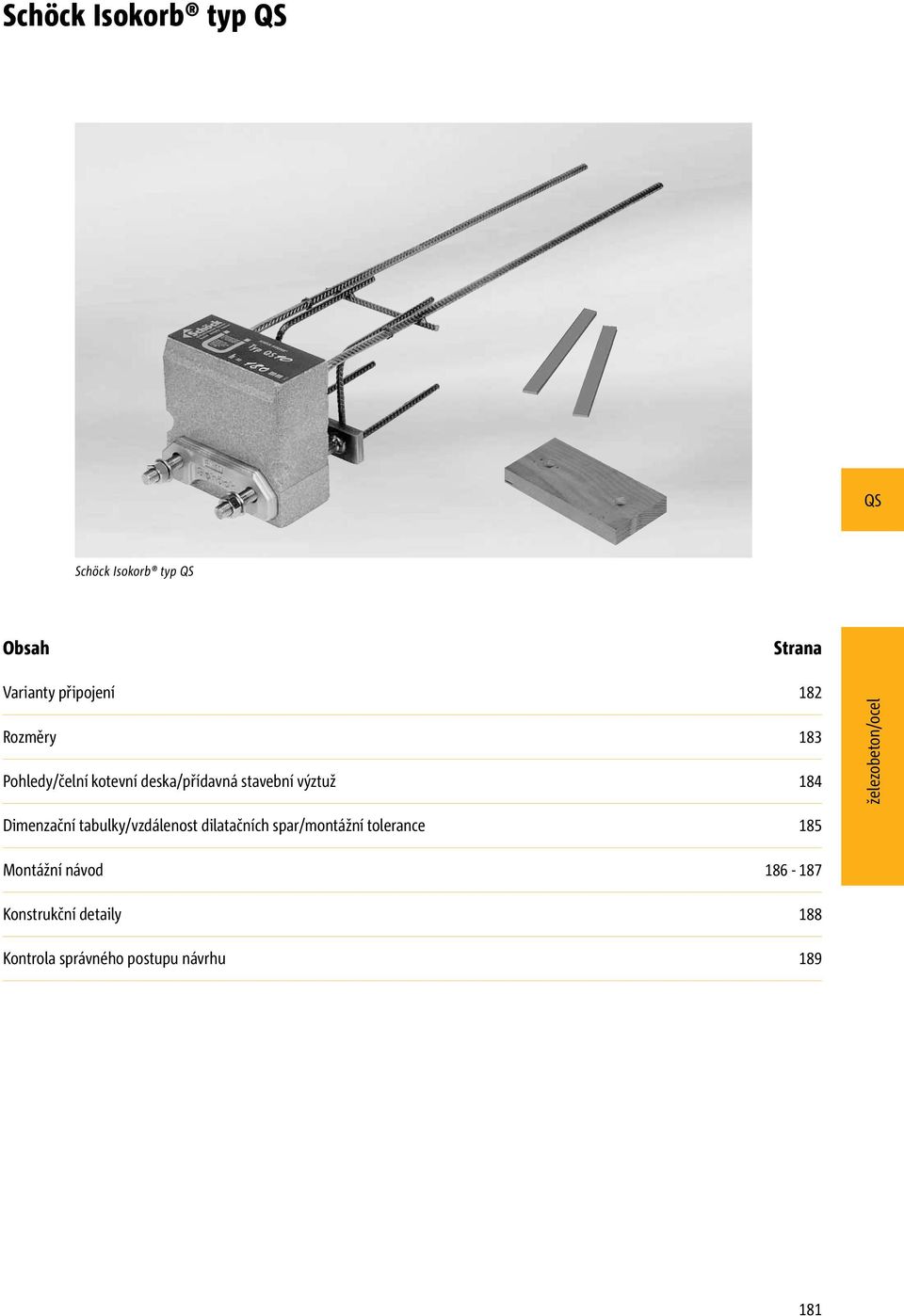

1 Schöck Isokorb typ Schöck Isokorb typ Obsah Strana Varianty připojení 182 Rozměry 183 Pohledy/čelní kotevní deska/přídavná stavební výztuž 18 Dimenzační tabulky/vzdálenost dilatačních spar/montážní tolerance 185 Montážní návod Konstrukční detaily 188 Kontrola správného postupu návrhu

2 Schöck Isokorb typ Varianty připojení balkón ocelová konstrukce opěrka sloup čelní kotevní deska 80 železobetonová stropní deska Schöck Isokorb typ řez balkónovými dveřmi balkón ocelová konstrukce sloup opěrka čelní kotevní deska 80 železobetonová stropní deska Schöck Isokorb typ řez nezatepleným zdivem d 20 balkón/markýza ocelová konstrukce podepřený dřevěný balkón sloup opěrka (dod. stavby) čelní kotevní deska Další atypická provedení na vyžádání. Schöck Isokorb typ -WU atypické provedení, řez zateplenou monolitickou stěnou bez navazující stropní konstrukce Schöck Isokorb typ H termicky přerušené napojení dřevěné konstrukce na železobetonový strop, viz str opěrka z ploché oceli přivařená na čelní kotevní desku 182

3 Schöck Isokorb typ Rozměry Schöck Isokorb typ 10 boční pohled ø 1 2 ø 8 2 ø Schöck Isokorb typ 10 půdorys Schöck Isokorb typ 12 boční pohled ø 1 2 ø 8 2 ø Schöck Isokorb typ 12 půdorys 183

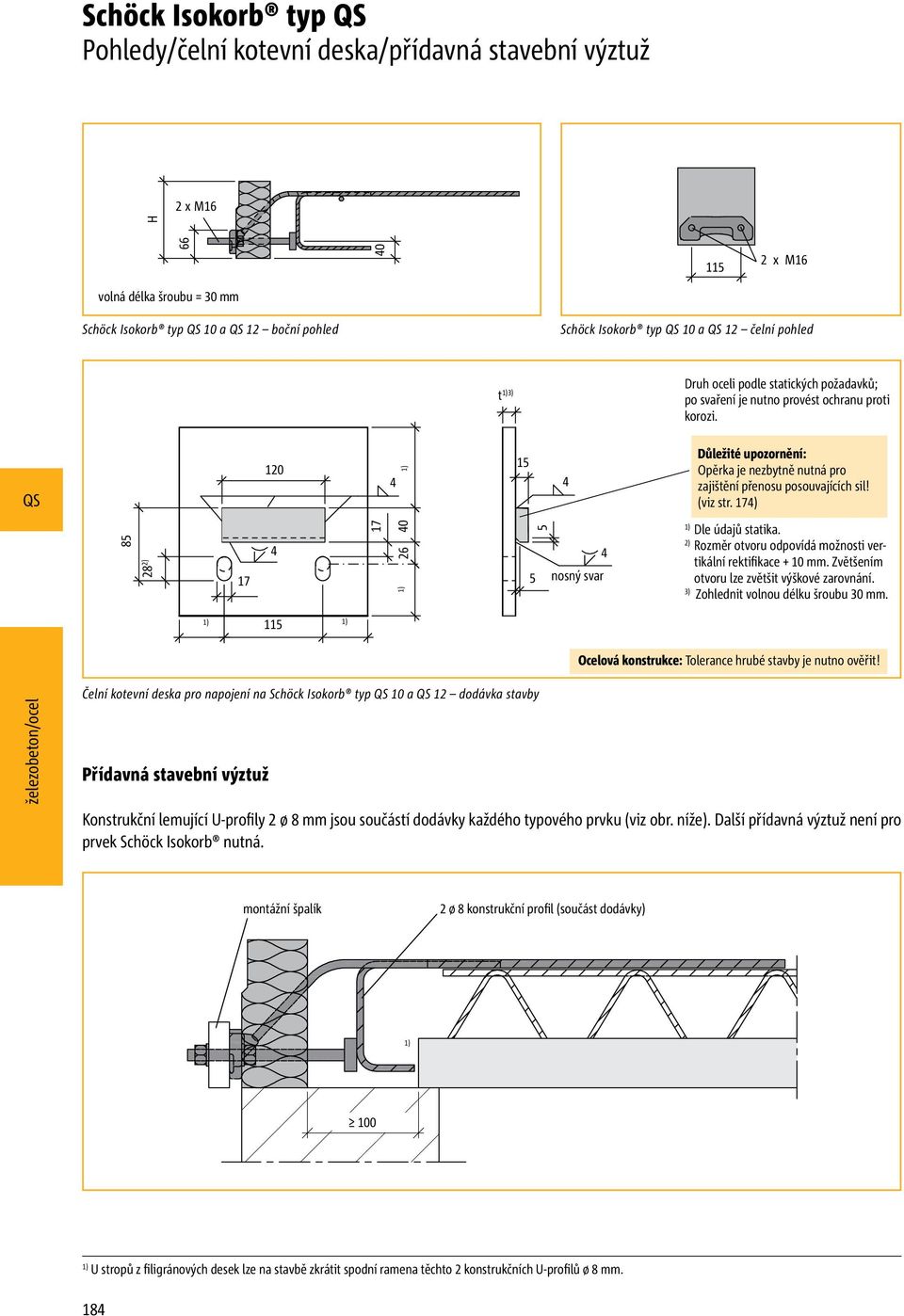

4 Schöck Isokorb typ Pohledy/čelní kotevní deska/přídavná stavební výztuž H 2 x M x M16 volná délka šroubu = 30 mm Schöck Isokorb typ 10 a 12 boční pohled Schöck Isokorb typ 10 a 12 čelní pohled t 3) Druh oceli podle statických požadavků; po svaření je nutno provést ochranu proti korozi ) nosný svar Důležité upozornění: Opěrka je pro zajištění přenosu posouvajících sil! (viz str. 17) Dle údajů statika. 2) Rozměr otvoru odpovídá možnosti vertikální rektifikace + 10 mm. Zvětšením otvoru lze zvětšit výškové zarovnání. 3) Zohlednit volnou délku šroubu 30 mm. 115 Ocelová konstrukce: Tolerance hrubé stavby je nutno ověřit! Čelní kotevní deska pro napojení na Schöck Isokorb typ 10 a 12 dodávka stavby Přídavná stavební výztuž Konstrukční lemující U-profily 2 ø 8 mm jsou součástí dodávky každého typového prvku (viz obr. níže). Další přídavná výztuž není pro prvek Schöck Isokorb nutná. 2 ø 8 konstrukční profil (součást dodávky) 100 U stropů z filigránových desek lze na stavbě zkrátit spodní ramena těchto 2 konstrukčních U-profilů ø 8 mm. 18

5 Schöck Isokorb typ Dimenzační tabulky/vzdálenost dilatačních spar/montážní tolerance Návrhové vnitřní síly se vztahují k zadní hraně čelní desky. l k H Ed V Ed opěrka H opěrka = plochá ocel přivařená na kotevní čelní desku (provádí stavba) Schöck Isokorb typ Vnitř. síly na mezi únosnosti V pro pevnost betonu C20/25 Rd [kn] +8,3 +69,6 H Rd [kn] Výška prvku Isokorb +,00 +6,5 H [mm] -,00-6,5 180, 200, 220 max. vzdálenost dilatačních spar [m] 5,70 Vzdálenost dilatačních spar Základem pro určení maximální vzdálenosti dilatačních spar je železobetonová balkónová deska pevně spojená s ocelovými nosníky. Pokud byla provedena konstrukční opatření k zajištění možnosti posunu mezi balkónovou deskou a jednotlivými ocelovými nosníky, jsou směrodatné pouze vzdálenosti neposuvně provedených spojů. Montážní tolerance Z konstrukčních důvodů lze pomocí prvku Schöck Isokorb typ KS/ vyrovnat pouze tolerance ve svislém směru. Svislá tolerance činí max. +10 mm, vodorovná ±0. K zajištění správné polohy doporučujeme použití šablony (zajišťuje stavba). Realizátor hrubé stavby musí být v prováděcí dokumentaci informován o požadavcích na přesnost. Aby bylo umožněno funkční spojení hrubé stavby a dostavby bez nutnosti slícování a dodatečných prací, musí být dodržení tolerancí kontrolováno vedením stavby a zohledněno u ocelových konstrukcí. Je třeba dbát platných norem o geometrické přesnosti staveb. Pro zabezpečení přenosu horizontální síly (H Ed ) rovnoběžné s vnější stěnou je nutno, aby měla posouvající síla minimální velikost 2,9 H Ed. 185

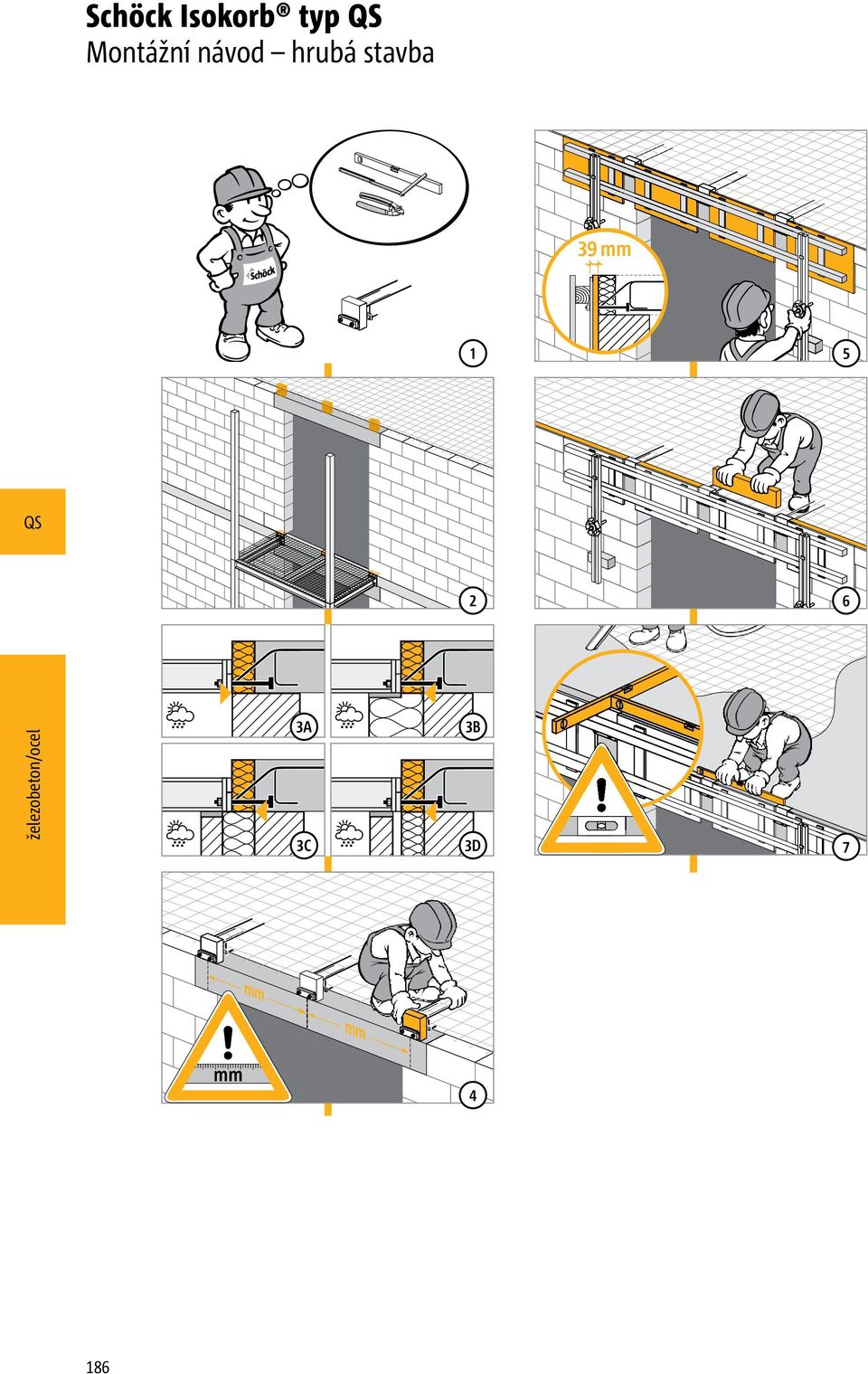

6 Schöck Isokorb typ Montážní návod hrubá stavba 39 mm A 3C 3B 3D 7 186

7 Schöck Isokorb typ Montážní návod ocelová konstrukce 8 12 = 50 Nm

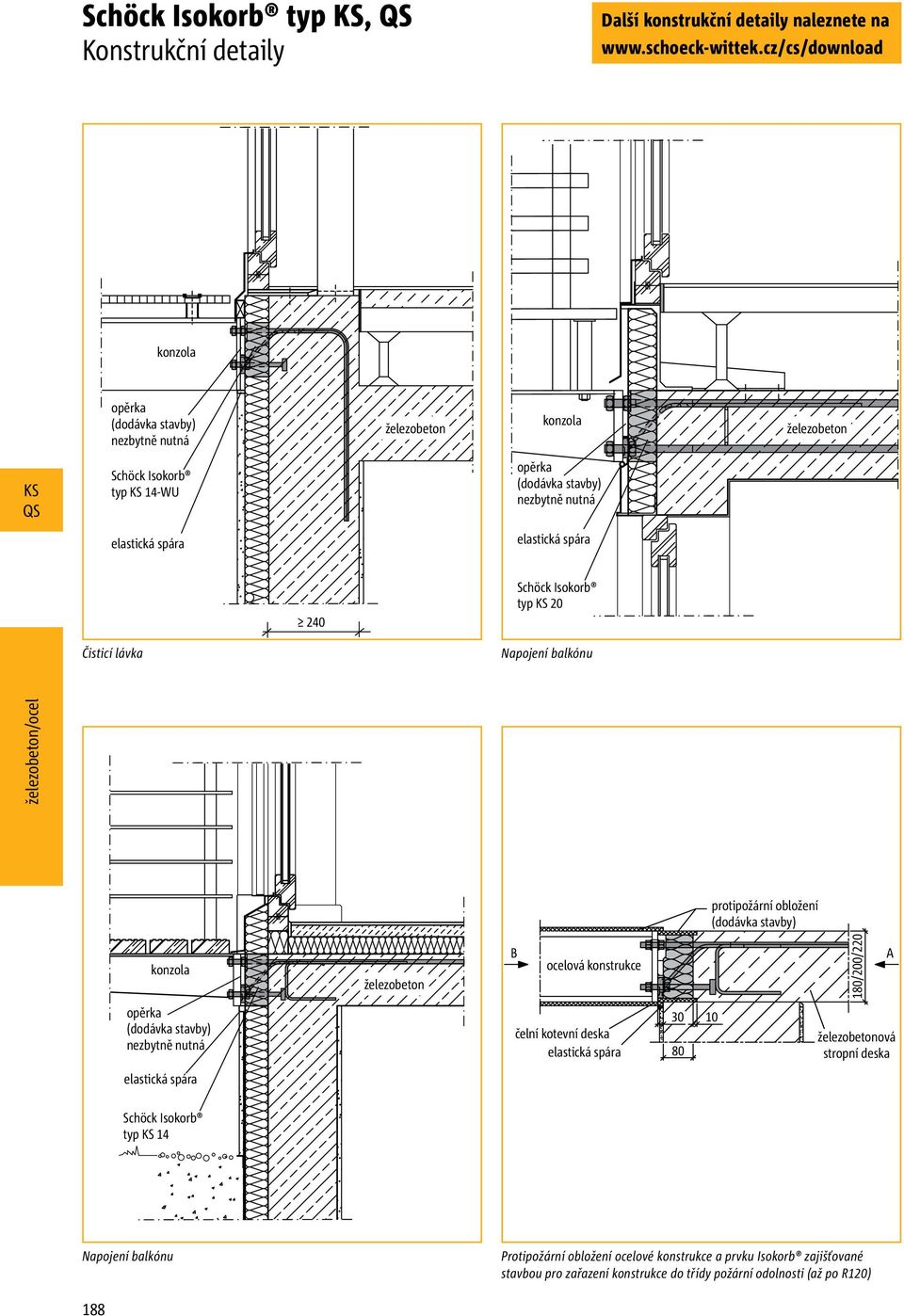

8 Schöck Isokorb typ KS, Konstrukční detaily Další konstrukční detaily naleznete na konzola opěrka železobeton konzola železobeton KS Schöck Isokorb typ KS 1-WU opěrka 20 Schöck Isokorb typ KS 20 Čisticí lávka Napojení balkónu protipožární obložení konzola železobeton B ocelová konstrukce A opěrka čelní kotevní deska železobetonová stropní deska Schöck Isokorb typ KS 1 Napojení balkónu Protipožární obložení ocelové konstrukce a prvku Isokorb zajišťované stavbou pro zařazení konstrukce do třídy požární odolnosti (až po R120) 188

9 Schöck Isokorb typ KS, Kontrola správného postupu návrhu ~ ~ Byly v místě napojení prvku Schöck Isokorb stanoveny návrhové hodnoty vnitřních sil? ~ ~ Jsou na celou nosnou konstrukci resp. Schöck Isokorb kladeny požadavky z hlediska požární odolnosti (strana 162)? ~ ~ Působí na připojení prvkem Schöck Isokorb nadzvedávající síly v kombinaci s kladnými ohybovými momenty (strana 169)? ~ ~ Byla do výpočtu celkového přetvoření konstrukce zahrnuta přídavná deformace z prvku Schöck Isokorb (strana )? ~ ~ Je připojení prvkem Schöck Isokorb přímo vystaveno účinkům teplotních deformací? Vzdálenost dilatačních spar (strana ). ~ ~ Byly dodrženy požadavky na rozměry a provedení čelní kotevní desky, která je dodávkou stavby (strana 173)? ~ ~ Je v prováděcích výkresech náležitě poukázáno na nutnost opěrky čelní kotevní desky, která je dodávkou stavby (strana 17)? ~ ~ Byly do výkresů bednění zaneseny pokyny pro vedení stavby resp. realizátora hrubé stavby týkající se montážních tolerancí (strana 169/185)? ~ ~ Bylo při použití prvků Isokorb typ KS1-VV a typ KS20 v kombinaci s filigránovámi deskami uvažováno s nutnými výřezy na straně stropu (strana 172)? KS ~ ~ Jsou v prováděcí dokumentaci uvedeny utahovací momenty šroubových spojů (strana 176/178/180/187)? Matice je třeba bez předpětí utáhnout momentovým klíčem; platí následující utahovací momenty: KS1 (šroub ø 16): M r = 50 Nm KS20 (šroub ø 22): M r = 80 Nm 10 (šroub ø 16): M r = 50 Nm 12 (šroub ø 16): M r = 50 Nm 189
