1 ENERGETIKA SERVIS s.r.o. Křižíkova České Budějovice Ocelové konzoly typ PAŘÁT-DS se svorníky na dřevěné sloupy venkovního vedení VN Typový podklad č.1 / 2006 druhé vydání Nahrazuje TPč.2/2001 Zpracoval: Energetika servis s.r.o. září 2006

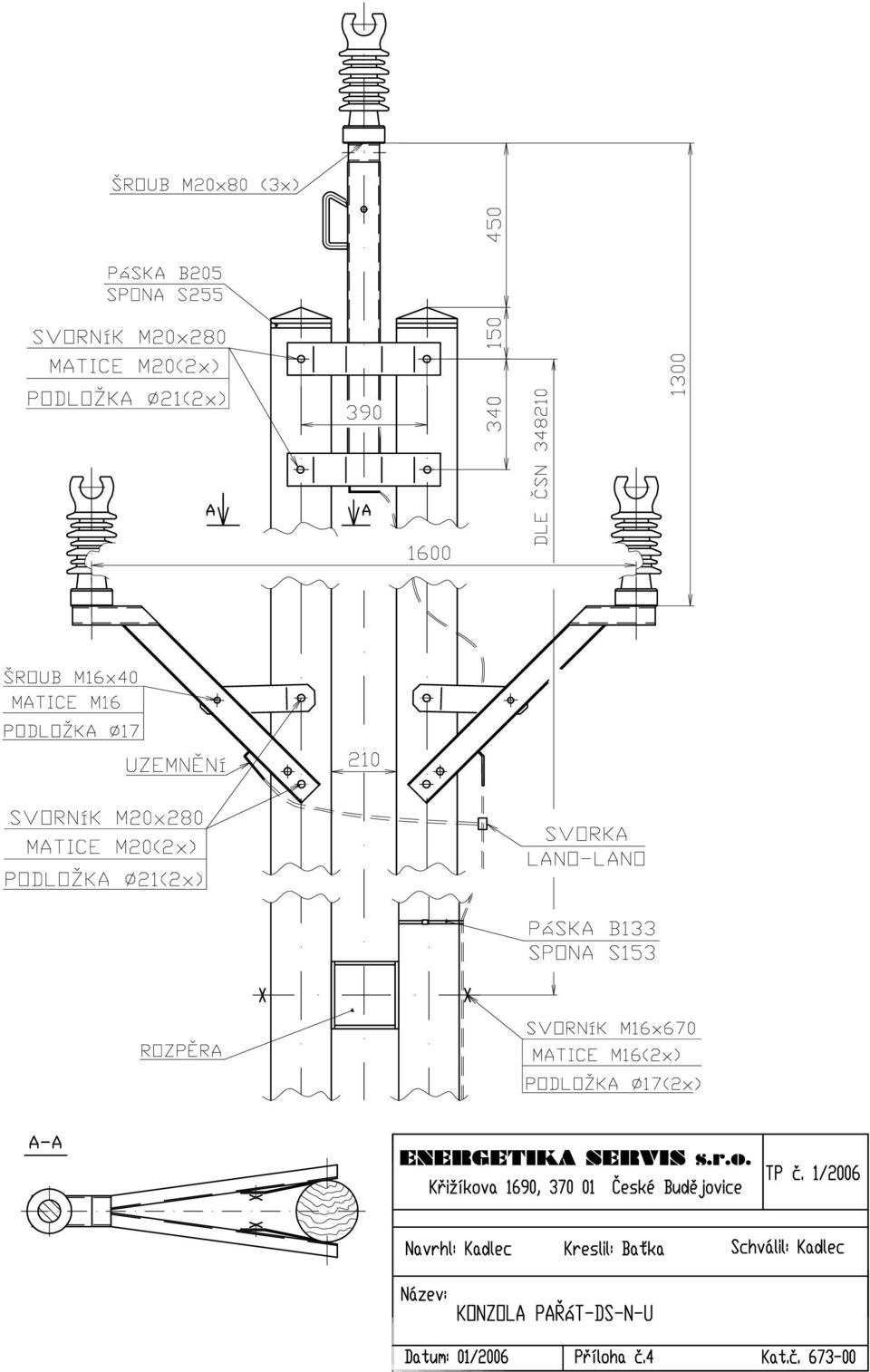

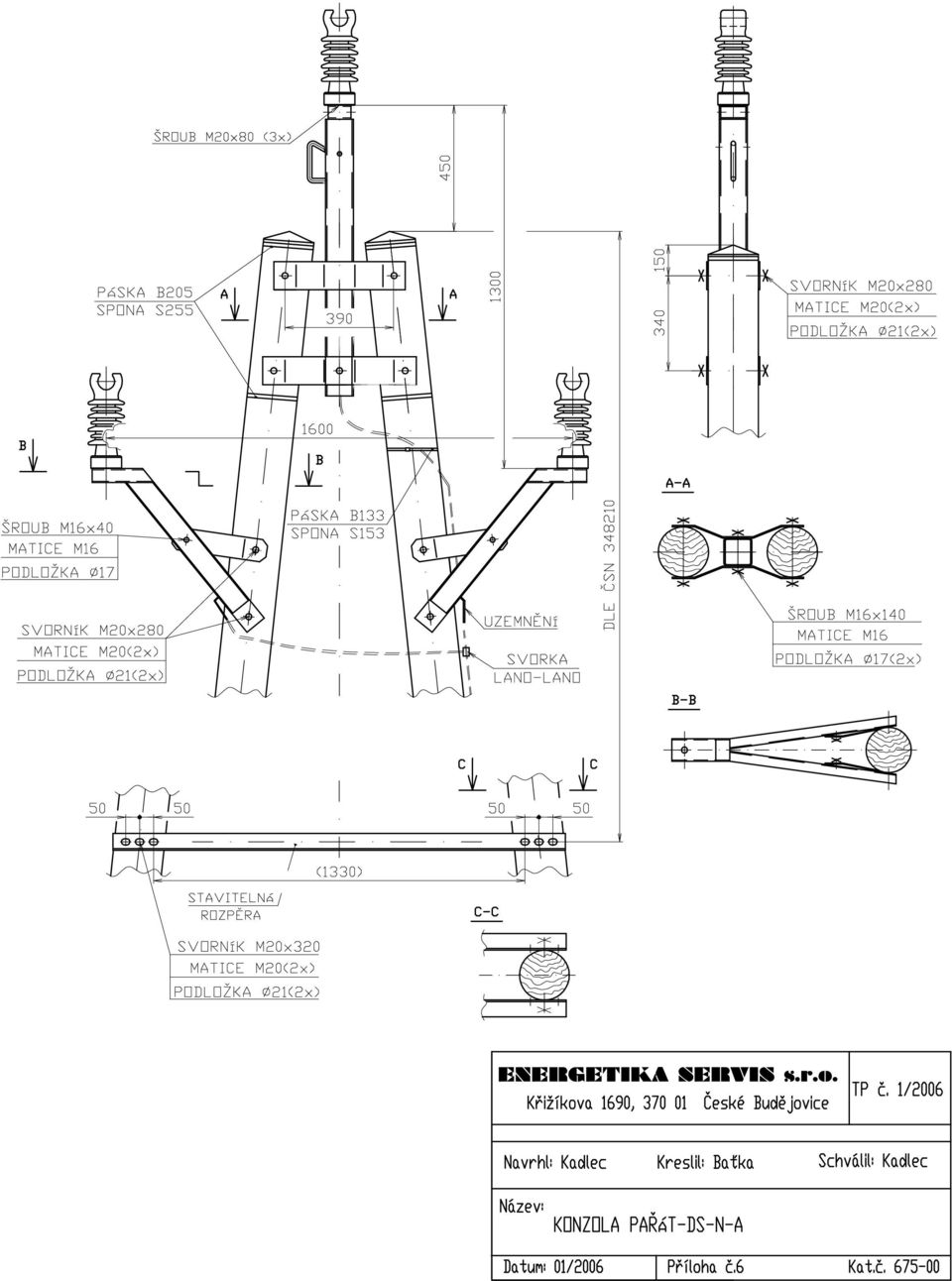

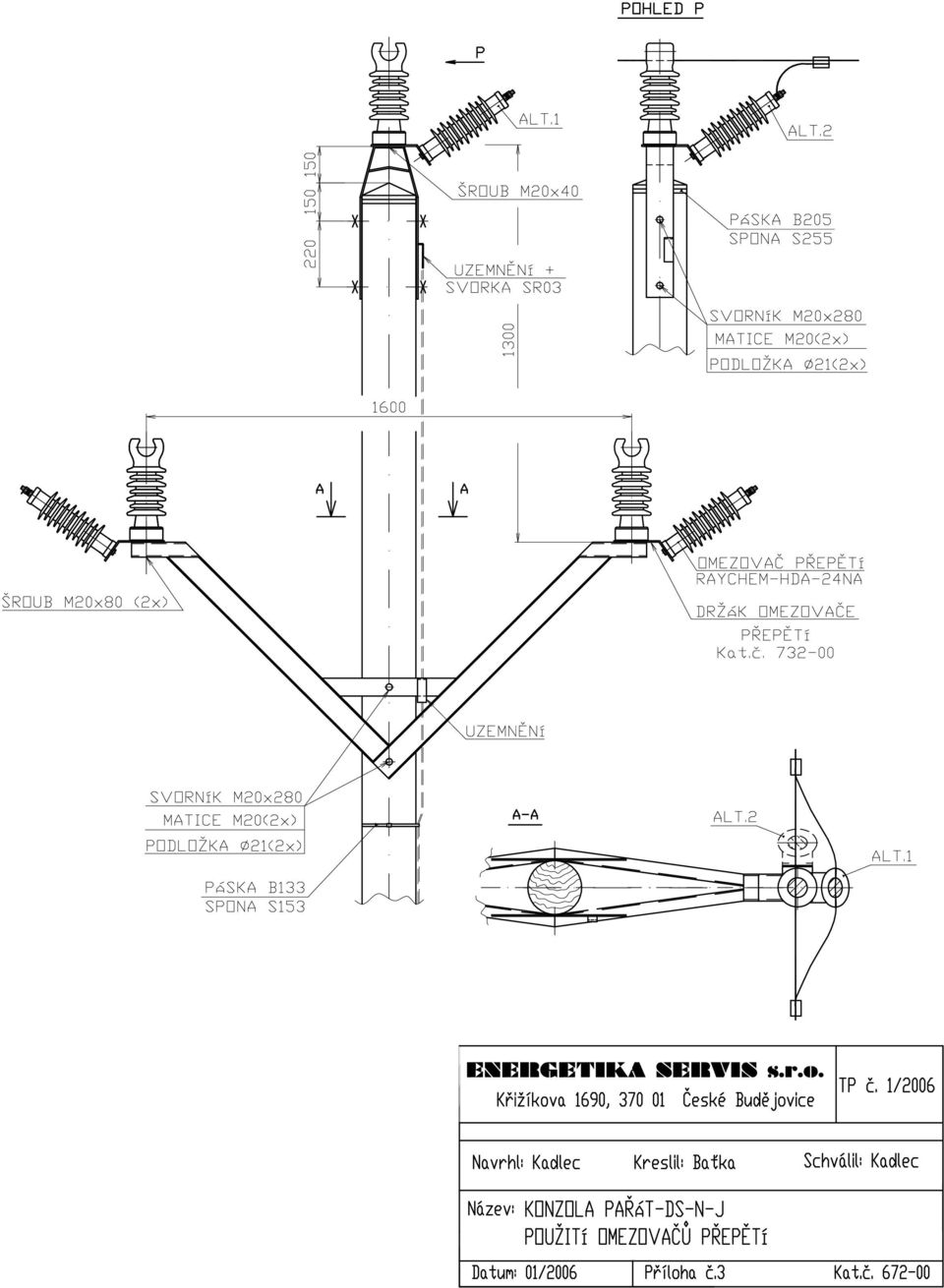

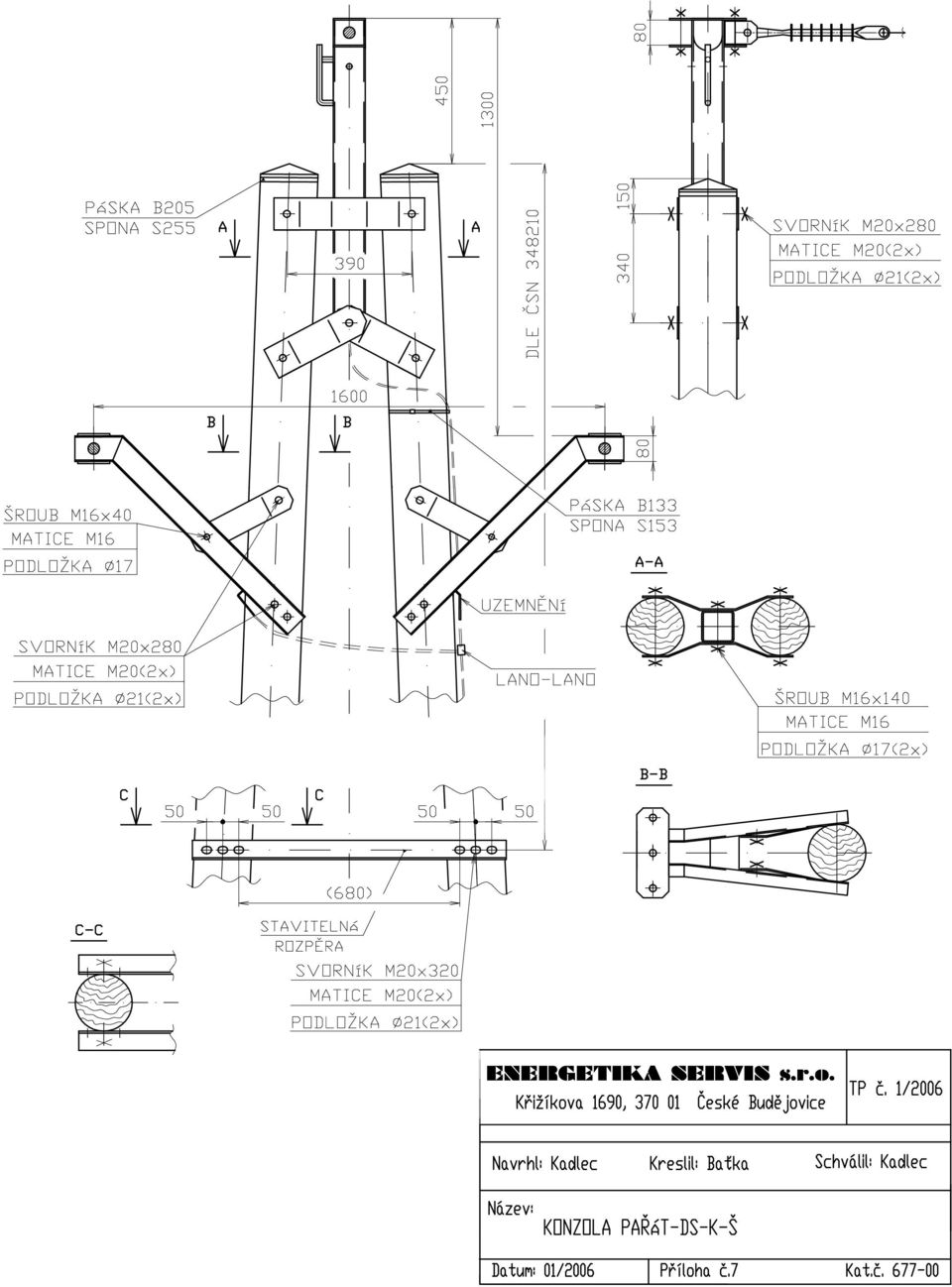

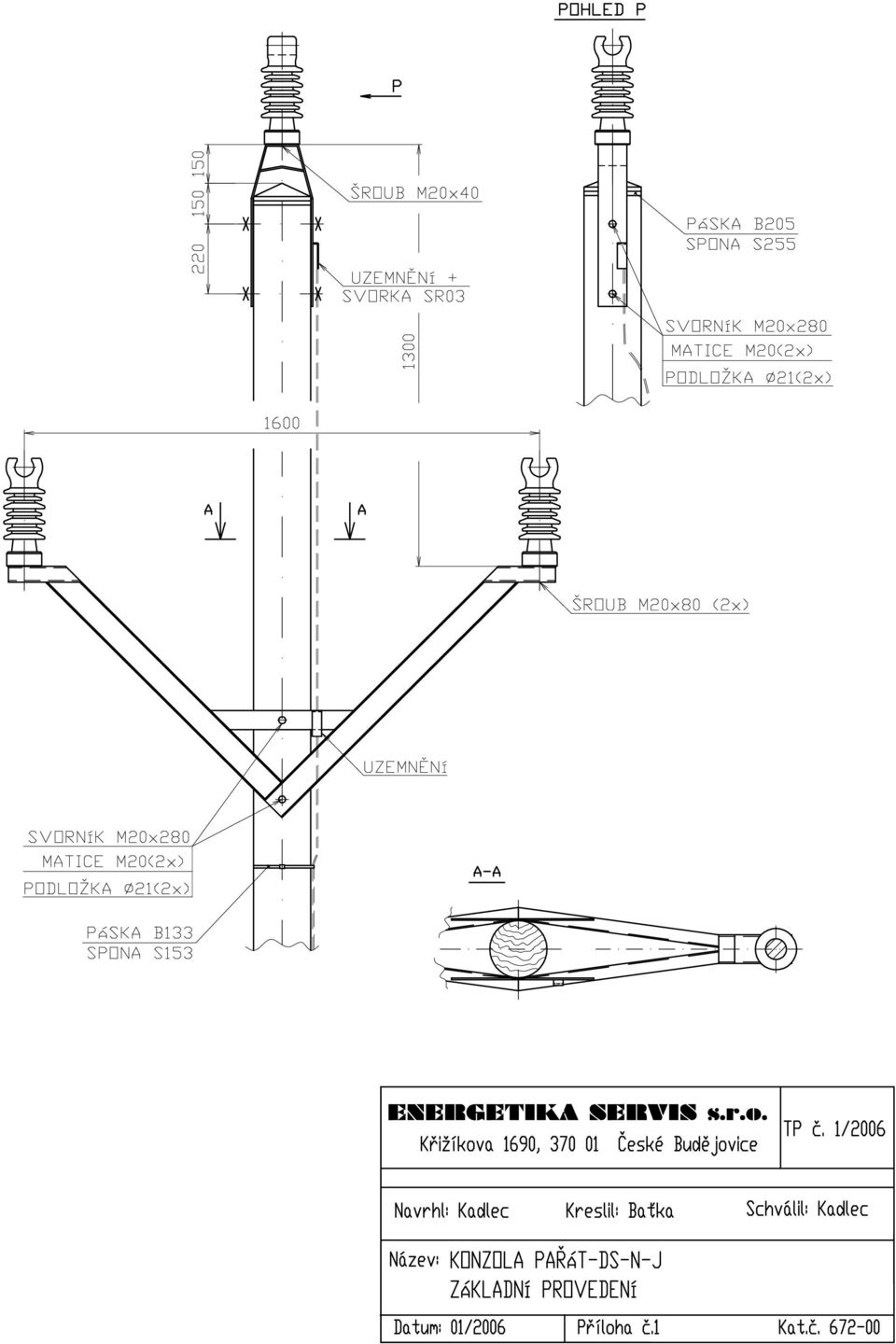

2 OBSAH: I. Úvodní část 1.1 Název typového podkladu 1.2 Obchodní jméno a adresa zpracovatele 1.3 Předmět typového podkladu 1.4 Bezpečnost práce ve výškách 1.5 Životní prostředí II. Technologická část. 2.1 Základní rozměry 2.2 Rozdělení konzol 2.3 Doplňující konstrukce 2.4 Maximální dovolené zatížení 2.5 Průměry děr III. Technický popis. IV. Technické požadavky na výrobu. V. Kvalita zboží VI. Balení VII. Doprava VIII. Montáž IX. Údaje pro objednávku X. Údaje o dodavateli Příloha č: 1. Ocelová konzola PAŘÁT - DS - N - J základní provedení 2. Ocelová konzola PAŘÁT - DS - N - J použití praporců BZ 3. Ocelová konzola PAŘÁT - DS -N - J použití omez. přepětí 4. Ocelová konzola PAŘÁT - DS -N - U 5. Ocelová konzola PAŘÁT - DS -N - Š 6. Ocelová konzola PAŘÁT - DS -N - A 7. Ocelová konzola PAŘÁT - DS - K - Š 8. Ocelová konzola PAŘÁT - DS - K - A 9. Ocelová konzola PAŘÁT - DS - V - A 10. Sestavy konzol 2

3 I. ÚVODNÍ ČÁST. 1.1 Název typového podkladu. Ocelové konzoly typu PAŘÁT - DS se svorníky na dřevěné sloupy venkovního vedení VN. 1.2 Obchodní jméno a adresa zpracovatele. ENERGETIKA SERVIS s.r.o., Křižíkova 1690, České Budějovice 1.3 Předmět typového podkladu (TP). Předmětem TP jsou ocelové konzoly typ PAŘÁT-DS pro výstavbu venkovního vedení VN na dřevěných sloupech nebo dřevěných sloupech s betonovou patkou (viz bod 2.2). Konzoly PAŘÁT-DS jsou konstruovány pro montáž svorníky na dřevěné sloupy od vrcholového průměru hlavy 160mm do 210 mm. Projektování sítí venkovního vedení VN na dřevěných sloupech s konzolami PAŘÁT DS se provádí obdobným způsobem podle TPč.3/2005 Ocelové konzoly PAŘÁT II a podle PNE Bezpečnost práce ve výškách. Konzoly splňují požadavky bezpečné práce ve výškách. V horní části konzol jsou určena místa (viz přílohy) pro osobní zajištění pracovníka (bezpečnostní postroj) s minimální údržnou statickou silou 15kN proti pádu z výšky (vyhl.č.324/90 Sb 50,odst.6,7,9). 1.5 Životní prostředí. II. Konzoly svou konstrukcí odstraňují možnost úrazu elektrickým proudem velkých dravců a drobných ptáků. Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. TECHNOLOGICKÁ ČÁST. 2.1 Základní, montážní a technologické rozměry viz přílohy. 2.2 Rozdělení konzol. Podle zatížení vodiči a) nosná b) kotevní c) výztužná Podle typu dřevěného sloupu J dřevěný sloup U dřevěný sloup složený ze dvou sloupů rozkročených na šířku bet. patky Š dřevěný sloup složený ze dvou sloupů rozkročených na patní šířku 1m A dřevěný sloup složený ze dvou sloupů rozkročených na patní šířku 2,5 a 3 m 3

4 2.3 Doplňující konstrukce. Praporec (sada 3 ks) je určen pro montáž bezpečnostních závěsů s podpěrnými izolátory podle PNE Praporec lze montovat na konzoly nosné J,U,Š,A (viz přílohy). Provedení je shodné s provedením pro ocelové konzoly typ PAŘÁT II (TP č. 3/2005). Rozpěra je určena pro mechanické zpevnění dřevěných sloupů typů U,Š,A. Pro dřevěný sloup typu U je rozpěra pevná. Pro dřevěný sloup typu Š a A jsou rozpěry stavitelné v rozsahu 200 mm (viz přílohy). Rozpěry jsou dodávány jako součást konzoly. Lze je dodávat i jako samostatnou položku. Konzoly nosné - J,U,Š,A jsou určeny pro montáž na uvedené typy dřevěných sloupů. Na konzoly lze namontovat podpěrné izolátory. Tyto typy konzol se použijí pro nosný nebo rohový podpěrný bod s maximálním zatížením konzol podle bodu Typové označení: Konzola PAŘÁT-DS-N-J Konzola PAŘÁT-DS-N-U Konzola PAŘÁT-DS-N-Š Konzola PAŘÁT-DS-N-A Konzoly kotevní - Š,A jsou určeny pro montáž na uvedené typy dřevěných sloupů. Na konzoly lze namontovat podpěrné izolátory nebo kotevní izolátorové závěsy. Tyto typy konzol se použijí pro rohové podpěrné body v lomovém bodu trasy vedení nebo při použití kotevních izolátorových závěsů v přímé trase vedení, pokud neslouží jako výztužné podpěrné body s maximálním zatížením konzol podle bodu Typové označení: Konzola PAŘÁT-DS-K-Š Konzola PAŘÁT-DS-K-A Konzola výztužná - A je určena pro montáž na uvedený typ dřevěného sloupu. Na konzolu lze namontovat kotevní izolátorové závěsy. Tento typ konzoly se použijí pro výztužný podpěrný bod v přímé trase nebo lomu trasy vedení, sloužící současně jako pevný bod pro omezení lavinového šíření poruchy s maximálním zatížením konzoly podle bodu Typové označení: Konzola PAŘÁT-DS-V-A 2.4 Maximální dovolené zatížení konzol. Vysvětlivky F 1 - ve směru vedení (jednostranné zatížení všemi vodiči) F 2 - kolmo na vedení (zatížení všemi vodiči) F 3 - svisle hmotností jednoho krajního vodiče Konzola PAŘÁT-DS-N-J F 1-6 kn F 2-6 kn F 3-7 kn Konzola PAŘÁT-DS-N-U Konzola PAŘÁT-DS-N-Š Konzola PAŘÁT-DS-N-A F 1-15 kn F 2-15 kn F 3-7 kn 4

5 Konzola PAŘÁT-DS-K-Š Konzola PAŘÁT-DS-K-A F 1-15 kn F 2-28 kn F 3-7 kn Konzola PAŘÁT-DS-V-A F 1-28 kn F 2-15 kn F 3-7 kn Maximální dovolené zatížení rozpěr. Vysvětlivky F 4 - vzpěrná a tažná síla Rozpěra U,Š,A F 4 3,5 kn 2.5 Průměry děr pro montáž nosných izolátorů a kotevních izolátorových závěsů viz přílohy. III. Technický popis. Základní konstrukce konzol nosných a kotevních se skládá z horního středového dílu a dvou bočních ramen (příloha č.1-7). Součástí konzoly je středová rozpěra podle typu dřevěného sloupu U,Š,A. Konstrukci konzoly výztužné tvoří kompletní rám z uzavřeného profilového materiálu a středové rozpěry A. IV. Technické požadavky na výrobu. Sváření konstrukce podle čl. 73 ČSN Svařování je prováděno metodou 135-Obloukové svařování tavicí se elektrodou v aktivním plynu: MAG svařování (podle ČSN EN ISO 4063). Svařování konstrukcí nebo dílců výrobní skupiny B (podle ČSN ) provádějí svářeči s osvědčením o zkoušce ČSN a také s osvědčením o zkoušce ČSN EN Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461 s vrstvou 80µm. Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, ČSN EN ISO 3613 s vrstvou 80µm. Značení výrobků podle ČSN Na konzole je vyznačen typ výrobku. V. Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN Rozměrové odchylky odpovídají ČSN ISO

6 VI. Balení. Konzola je dodávaná volně ložená včetně spojovacího materiálu. VII. Doprava. Konstrukci lze dopravovat dopravními prostředky s nosností odpovídající přepravované hmotnosti. Údaje pro dopravu: hmotnost konstrukce je dána součtem hmotností jednotlivých konstrukcí VIII. Montáž. IX. základní rozměry - délka nejdelšího dílu je 1,0 m a šířka 1,6 m Montáž konzol na dřevěné sloupy se provede vyvrtáním otvorů podle příloh. Montáž betonových patek se provádí podle ČSN Při rekonstrukci vedení na patkovaných dřevěných sloupech druhu U, Š, A je nutno nejdříve položit a usadit paty sloupů ke spodním otvorům betonové patky, provést vyvrtání otvorů a nasazení svorníků včetně volných matic. Pak se provede vyrovnání hlav sloupů, přiložení horní patky a vyvrtání otvorů. Po montáži konzoly se provede montáž rozpěr. Údaje pro objednávku a hmotnost výrobků. V objednávce uvádějte počet kusů kompletních konzol podle typů: Název Typ Katalog. číslo Konzola PAŘÁT-DS-N-J Konzola PAŘÁT-DS-N-U Konzola PAŘÁT-DS-N-Š Konzola PAŘÁT-DS-N-A Konzola PAŔÁT-DS-K-Š Konzola PAŔÁT-DS-K-A Konzola PAŔÁT-DS-V-A Držák omezovače přepětí sada 3 ks Praporec podpěrného izolátoru sada 3 ks IX. Údaje o dodavateli. Veškeré konstrukce vyrábí a dodává: Počet ks ENERGETIKA SERVIS s.r.o. Křižíkova České Budějovice Tel Fax

7

8

9

10

11

12

13

14

15

16 KOMPLETNÍ SESTAVY KONZOL Konzola PAŘÁT - DS - 6kN - J Název Počet kusů Příloha č.10 Horní patka 1 Svorník M16 x 280 včetně podložek a matic 4 Rameno 2 Konzola PAŘÁT - DS - 6kN - U Název Počet kusů Horní patka 1 Svorník M16 x 280 včetně podložek a matic 6 Rameno 2 Rozpěra 1 Svorník M16 x 670 včetně podložek a matic 1 Konzola PAŘÁT - DS - 6kN - Š Název Počet kusů Horní patka 1 Kotevní příložka pevná 2 Kotevní příložka skládaná (sada) 2 Šroub M16 x 140 včetně podložek a matic 2 Rameno 2 Svorník M16 x 280 včetně podložek a matic 4 Rozpěra 1 Konzola PAŘÁT - DS - 6kN - A Název Počet kusů Horní patka 1 Kotevní příložka pevná 2 Kotevní příložka skládaná (sada) 2 Šroub M16 x 140 včetně podložek a matic 2 Rameno 2 Svorník M16 x 280 včetně podložek a matic 4 Rozpěra 1

17 Konzola PAŘÁT - DS - 15kN - Š Název Počet kusů Horní patka 1 Kotevní příložka pevná 2 Kotevní příložka skládaná (sada) 2 Šroub M16 x 140 včetně podložek a matic 2 Rameno 2 Svorník M16 x 280 včetně podložek a matic 4 Rozpěra 1 Konzola PAŘÁT - DS - 15kN - A Název Počet kusů Horní patka 1 Kotevní příložka pevná 2 Kotevní příložka skládaná (sada) 2 Šroub M16 x 140 včetně podložek a matic 2 Rameno 2 Svorník M16 x 280 včetně podložek a matic 4 Rozpěra 1 Konzola PAŘÁT - DS - 15kN - A - K Název Počet kusů Konzola 1 Kotevní příložka skládaná (sada) 2 Šroub M16 x 140 včetně podložek a matic 2 Rameno 2 Svorník M16 x 280 včetně podložek a matic 4 Rozpěra 1
