LEŠENÍ Lešení pomocné konstrukce dočasné procesem pomocným

Transkript

1

2

3 Lešení jsou pomocné konstrukce dočasné, sloužící k bezpečnému provádění stavebních a montážních prací, jejichž pracoviště se nachází nad úrovní okolního terénu nebo pevné podlahy. Stavba lešení je z hlediska členění stavebních procesů podle místa konání a vztahu ke konečnému výrobku procesem pomocným, neboť se nestává částí stavěného objektu.

4 Lešení LEŠENÍ Účel DĚLENÍ Pracovní Podpěrná Ochranná Záchytová Kční uspořádání Řadová Prostorová Vysunutá Zavěšená Stabilita Kotvená Vzepřená Přemístění Pevná Pojízdná Umístění Vnitřní Venkovní Materiál Prvková Dílcová

5 DĚLENÍ podle nosnosti podlah - se lešení dělí do 6 tříd: třída 1 s rovnoměrným zatížením podlahy 0,75 kn/m2 třída 2 1,50 kn/m2 třída 3 2,00 kn/m2 třída 4 3,00 kn/m2 třída 5 4,50 kn/m2 třída 6 6,00 kn/m2 Lešení s únosností podlahy do 2,00 kn/m2 je lešení lehké. Nad 2,00 kn/m2 lešení těžké.

6 TRUBKOVÉ LEŠENÍ Základní pojmy: Konstrukce lešení z ocelových trubek a spojek jsou nejužívanější konstrukcí pracovně bezpečnostního charakteru. Trubkové konstrukce se uplatňují při stavebně montážních činnostech, zejména jako lešení pracovní. Trubkové lešení pracovní lešení sestavené z kovových trubek a spojek. Prostorové lešení lešení o třech a více polích v příčném i podélném směru. Patro lešení prostor vymezený po výšce horními úrovněmi sousedních podlah. Za patro se nepovažuje přízemní část lešení. Pole lešení prostor půdorysně vymezený v podélném a příčném směru dvěma sousedními dvojicemi nosných sloupků lešení

7 TRUBKOVÉ LEŠENÍ Lešení se obvykle skládá z těchto prvků: z kovových trubek venkovního průměru 48,3 mm a tloušťky stěny 3,2 až 4 mm, délky 0,5, 1,5, 2, 3, 4 a 6 m. z upínacích spojek hákových, umožňujících spojení křižujících se trubek z nastavovacích spojek, umožňujících souosé spojení trubek z kovových nánožek, které umožňují spojení stojek lešení s obvykle dřevěnou podložkou.

8 Upínací spojky Nánožky a a Nastavovací spojky

9 TRUBKOVÉ LEŠENÍ Svislé trubky sloupky Vodorovné trubky příčníky a podélníky Pracovní podlahy Uhlopříčné ztužení - podélné, příčné, vodorovné Kotvení a vzepření LEŠENÍ Pomocné části - žebříky, zábradlí, záchytné stříšky apod.

10 TRUB.LEŠENÍ - MONTÁŽ Podkladní prahy Nánožky Svislé rámy Vzdálenost rámů Zavětrování Kotvení Podlážky Zábradlí Uzemnění LEŠENÍ

11 TRUBKOVÉ L.- KOTVENÍ Do stěny Do otvoru LEŠENÍ

12 TRUBKOVÉ L.- KOTVENÍ Kotvy musí přenést osový tlak a tah nejméně 2,0 kn. Kotvení nebo vzepření spolu s úhlopříčným ztužením musí z konstrukce lešení vytvořit prostorově tuhý celek. Lešení se kotví do pevných částí objektu nebo konstrukce, která má sama dostatečnou stabilitu. Při kotvení do otvoru ve stěně lze kotvit konstrukci lešení prodlouženým příčníkem, přichyceným na vnější a vnitřní straně trubkami. Vhodný způsob je kotvení kovovými nebo polyamidovými hmoždinkami

13 TRUBKOVÉ L.- KOTVENÍ kotvení všechny krajní a min. každá druhá mezilehlá podpěra (stojka) max. 4m max. 8 polí

14

15 TRUBKOVÉ LEŠENÍ Schéma technologického sledu montáže trubkového lešení : zpevnění a úprava podloží rozmístění podkladních prahů vytvoření prvních tří nosných rámů vždy ze dvou trubek a příčníků, na zemi ve vodorovné poloze vztyčení a osazení prvního rámu na nánožky (kolmo k budově) a jeho zajištění provizorní vzpěrou vztyčení a osazení dalších dvou rámů a jejich uchycení k prvnímu rámu dvěma podélníky vyrovnání této dílčí konstrukce ve svislém a vodorovném směru doplnění ostatních podélníků a řádné utažení spojek montáž první diagonální trubky podélného zavětrování k takto založené konstrukci lešení se přistavují další sloupky, podélníky, příčníky, ztužující a kompletační prvky, vždy stykované v různých výškových úrovních a polích.

16 TRUBKOVÉ LEŠENÍ Technické požadavky na pracovní lešení: Šířka podlahy pracovního lešení musí být minimálně 800 mm, výjimečně 600 mm. Volná mezera mezi vnitřním nechráněným okrajem podlahy lešení a lícem objektu nesmí být větší než 250 mm. Konstrukční výška patra je obvykle 2000 mm. V patrech lešení je normalizovaná výška min mm. V přízemí, kde je zřízen podchod pro chodce, musí být podchozí výška min mm.

17 TRUBKOVÉ LEŠENÍ Prostorová tuhost a stabilita systému: Konstrukce každého lešení musí být navržena tak, aby tvořila prostorově tuhý celek, chráněný proti lokálnímu i celkovému vybočení, proti překlopení a posunutí. Proto je předepsáno úhlopříčné ztužení a kotvení, nebo vzepření.

18 TRUBKOVÉ LEŠENÍ Zabezpečení volných okrajů podlah: Volné okraje podlah lešení vyšších než 1,5m se musí ohradit zábradlím se zarážkou nebo jinou konstrukcí. Při výšce podlahy nad přilehlým okolím od 1,5 2,0 m může být zábradlí jednotyčové. U podlahy vyšší musí být zábradlí dvoutyčové. Výška zábradlí (tj. horní plochy madla) nad podlahou je nejméně 1,1 m. Mezera mezi tyčemi nesmí být větší než 0,55m. Tyče zábradlí mají být připevněny na vnitřní straně sloupků. Výška zarážky je min. 0,15m.

19 Výstupy na lešení: LEŠENÍ TRUBKOVÉ LEŠENÍ K výstupům do jednotlivých pater lešení se používají žebříky. Optimální sklon je 3:1, nesmí však být menší než 2,5:1. Připouštějí se však i žebříky svislé. Žebříky nesmějí být nikdy ve dnou patrech nad sebou, nemají být ani průběžné přes dvě patra lešení. Výstupní žebříky mají přesahovat podlahu alespoň o 1,1m. Mají být zabezpečeny proti zvrácení, podklouznutí a sesmeknutí. Do výšky 6m lze použít žebříky přistavěné k lešení. Otvory v podlaze pro výstup alespoň 0,5x0,6 m. Při výšce pater >2,2 m mají být výstupní otvory v podlahách, kde se pracuje, zaklopeny nebo ohrazeny.

20 DÍLCOVÉ LEŠENÍ Obr. 2.2 Konstrukce dílcového lešení schéma 1 - kotva 2 - kotevní dílec 3 - sloupek rámu 4 - horní zábradelní tyč (madlo) 5 - střední zábradelní tyč 6 - zarážka 7 - podlaha 8 - pletivo 9 - styčník 10 - úhlopříčné ztužení příčné (uvedený příklad je ztužující kříž) 11 - nánožka (pevná) 12 - stavitelná patka 13 - přemisťující nosník 14 - úhlopříčné ztužení podélné 15 - konzola 16 - úhlopříčné ztužení vodorovné 17 - rohová výztuha 18 - příčník vetknutý do sloupků 19 podélník

21 DÍLCOVÉ LEŠENÍ HAKI Schéma technologického sledu montáže: zpevnění a úprava podloží pod budoucím lešením uložení podkladních prahů rozložení všech potřebných dílců pro první podlaží podél budovy osazení nánožek na sloupky, spojení dvou sloupků dvěma příčníky (vytvoření rámu ) vztyčení prvního rámu a jeho provizorní vzepření sestavení a vztyčení druhého rámu a jeho propojení podélníky postavení dalších polí prvního podlaží (stejným způsobem) přesné vyrovnání lešení v horizontálním směru uložení podlahových dílců na podélníky montáž příčníků a podélníků druhého podlaží lešení a uložení podlážek přesné vyrovnání lešení ve vertikálním směru úhlopříčné zavětrování lešení v každém čtvrtém poli příprava všech dílců pro druhé podlaží nadstavení sloupků druhého podlaží, osazení příčníků, podélníků atd.

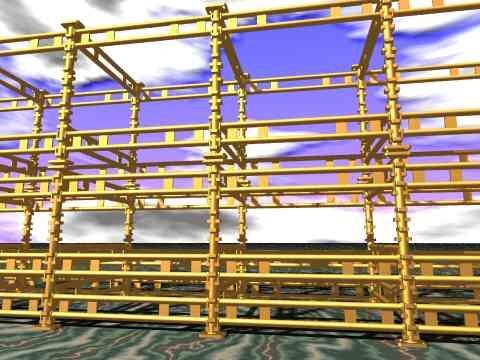

22 Patka Podélníky a příčníky Prvky zábradlí Kotvení Ztužení Žebříky Doplňky Velikost pole LEŠENÍ LEŠENÍ HAKI

23 a) spojení dvou sloupků příčníkem b) motáž podélníků c) nastavení d) napnutí

24 c) nastavení sloupků d) napnutí zavětrovacího lanka e) část hotového lešení Haki

25 HAKI - MONTÁŽ Terén Nic nevynechat Zajištění pojistkami Ztužení Návaznost pater Klimatické podmínky Demontáž LEŠENÍ

26 ALFIX AL SLITINA FASÁDNÍ POJÍZDNÉ MODULOVÉ LEŠENÍ

27 ALFIX - FASÁDNÍ PRVKY Svislý stavěcí ocelový rám Podlážka (ocel, dřevo, pertinax) Podlážka s výlezem Zábradlí Okopová zarážka Diagonála Konzola kotva

28 Vřetenová patka Pevná spojka Otočná spojka Zábradelní nosník Zábradelní sloupek Příhrada LEŠENÍ ALFIX - FASÁDNÍ

29 ALFIX - FASÁDNÍ PŘÍSLUŠENSTVÍ Oboustranná vzpěra Speciální konzola Spojovací prvky Podchozí rám Šroub s okem Fasádní pojezdový rám

30 ALFIX - FASÁDNÍ DOPLŇKY Skluzový dílec Plnící trychtýř Rám pro uchycení lešení Okenní držák Rám pro střechu

31 POSTUP MONTÁŽE Únosnost podkladu Vřetenová patka Sklon terénu Stavěcí rám Podlážky Diagonála a zábradlí Kotvení LEŠENÍ ALFIX - FASÁDNÍ

32 ALFIX - FASÁDNÍ Na terénu se sklonem nebo výškovými nerovnostmi, či pro dosažení určité výšky lešení lze při založení lešení použít vyrovnávací stavěcí rámy o výšce 0,67 nebo 1,0 m. Lešení lze postavit pouze na podkladu, který má dostatečnou únosnost. Na podkladu, který nemá dostatečnou únosnost nutno vybudovat podložku, která roznese zatížení. Pod každou stojku lešení nutno použít vřetenovou výškově nastavitelnou patku. Stavěcí nebo podchodové rámy se nasazují na vřetenové patky v příslušné vzdálenosti od fasády. Na horní příčné U-profily stavěcích rámů se zavěšují podlážky vždy v celé šířce rámu, tj.u stavěcího rámu šíře 0,73 m se používají dvě podlážky o šířce 0,32 m, u stavěcího rámu šíře 1,09 m se používají 3 podlážky o šířce 0,32 m, při použití podchozího rámu, 4 podlážky o šířce 0,32 m.

33 ALFIX - FASÁDNÍ Montáž lešení na nároží: dva stavěcí rámy otočené o 90 se spojí 2 otočnými spojkami. Jedna z těchto spojek je umístěna v otvoru styčníkového plechu stavěcího rámu. Pro montáž výstupů jsou k dispozici podlážky s výlezem opatřené žebříkem, průlezy v jednotlivých patrech nad sebou umisťujeme střídavě na levé a pravé straně. Kotvení: Krajní stojky musí být kotveny na výšku každé 4 m, každých 8 m střídavě, konečné umístění kotev připomíná sinusoidu. Kotvení provedeme navrtáním otvoru do fasády, osazením hmoždinky a šroubu s okem, zaháknutím kotvy do připraveného šroubu s okem a připevněním kotvy pevnou spojkou ke stavěcímu rámu.

34 ALFIX - POJÍZDNÉ Takto ANO Takto NE

35 ALFIX - POJÍZDNÉ POSTUP MONTÁŽE Montáž pojezdové základny Montáž mezipatra Montáž pracovních podlážek

36 ALFIX - POJÍZDNÉ A) Montáž pojezdové základny: Dvě pojezdová kolečka zasuneme do otvorů pojezdového rámu nebo vertikálního rámu, vřetenovou matku zajistíme křídlovým šroubem. Dva pojezdové rámy spojíme podlážkou bez otvoru, případně ztužující příhradou Zabrzdíme pojezdová kolečka Nasadíme vertikální rám na pojezdový rám a zajistíme pojistkami Zavěsíme podlážku bez otvoru na spodní příruby pojezdových rámů (pojezdový rám tlačíme směrem ven, zavěsíme podlahu, na druhé straně ji zdvihneme a pojezdový rám přisuneme zpět směrem k sobě). Podlážka se automaticky zajistí západkami.

37 ALFIX - POJÍZDNÉ Montáž diagonál: spodní konce diagonál musí být umístěny na přírubě pojezdového rámu (nejprve položíme diagonálu horním koncem na předepsanou příčku vertikálního rámu a taháme ji k sobě dokud hák nezaskočí a nezajistí se. Diagonály musí přiléhat ke svislým trubkám vertikálního rámu). Hrubé vyrovnání pojezdové základny: (při lehkém nadzdvihnutí pojezdového rámu je možné otáčet křídlovou matkou pojezdového kolečka na požadovanou výšku cca o 30 cm) Zavěsíme stabilizační závaží (pokud je požadováno) Při montáži vyšších lešení je pojezdová základna zpevněna ztužující příhradou

38 ALFIX - POJÍZDNÉ B) Montáž mezipatra Zavěsíme podlážku s otvorem na první dolní příčku vertikálního rámu jako montážní podlahu (zasuneme podlážku na předepsanou příčku a popotáhneme ji zpět, podlážka se automaticky zajistí) Nasuneme další vertikální rám a zajistíme pojistkami Diagonály zavěsíme na stejnou příčku, na které končí poslední diagonála Zavěsíme podlážku s otvorem z první dolní příčky na sedmou horní příčku vertikálního rámu Zavěsíme dvě podélné vzpěry Pro další mezipatra postup opakujeme s tím, že podlážku s otvorem umístíme tak, aby otvory v jednotlivých mezipatrech nebyly nad sebou, ale střídavě na levé a pravé straně

39 ALFIX - POJÍZDNÉ C) Montáž pracovních podlážek Zasuneme vertikální rám a zajistíme ho pojistkami Zavěsíme zábradlí na max.předposlední příčku (zábradlí je nutné držet šikmo mezi vertikálními rámy a v dané výšce, poté ho přímo zavěsíme. Háky zábradlí musíme umístit mezi dva nýty na příčkách vertikálního rámu) Rozevřeme a nasuneme okopové zarážky

40 D) Všeobecné pokyny LEŠENÍ ALFIX - POJÍZDNÉ K montáži a demontáži je třeba nejméně 2 osob Vertikální rámy je třeba zajistit pojistkami proti neúmyslnému nadzdvihnutí Výstup na pracovní podlahu je povolen pouze po vnitřní straně lešení Při posouvání se na lešení nesmí nacházet žádná osoba nebo nezajištěný předmět, po ukončení posouvání je třeba pojezdová kolečka opět zabrzdit.

41 ALFIX - MODUL

42 Montáž a demontáž 65Kč/m 2 Doprava 15Kč/m 2 Pronájem 30Kč/m 2 /měsíc LEŠENÍ ALFIX - CENA

43 Pojízdné montážní plošiny

44 Montáž BOZP 591/2006 a 362/2005 Práce montážní Práce ve výškách Min. 2 pracovníci Práce na lešení Záklopky Zábradlí Žebříky Uzemnění Ochranné plachty LEŠENÍ

45 BOZP 591/2006 a 362/2005 K základním požadavkům na montáž patří: Pro montáž lešení lze použít pouze součásti, jejichž vlastnosti odpovídají příslušným normám, lešení se montuje postupně po jednotlivých patrech. Při montáži a demontáži se pracuje pouze z bezpečných podlah nebo montážních lávek, ve výjimečných případech lze vystoupit na jednotlivý prvek lešení, pracovník však musí být zajištěn ochranným postrojem. Materiál, nářadí a pracovní pomůcky se nesmějí shromažďovat v jednotlivých polích lešení v takovém množství, které by hmotností přesahovalo normové nahodilé zatížení pole. Každá část konstrukce osazená na místo určení musí být ihned připevněna. Současně s postupem montáže hlavních nosných prvků se musí zajišťovat i prostorová tuhost a stabilita konstrukce a provádět montáž podlah, výstupů a zábradlí. Montuje-li se lešení současně s objektem, smí jeho konstrukce převyšovat dosaženou úroveň objektu jen o výšku rovnající se svislé vzdálenosti kotev (tj. max. 4 m). Při montáži se musí dodržet bezpečnostně technické zásady vyplývající z příslušných předpisů, norem a návodů výrobce lešení. Konstrukce lešení musí být uzemněna proti zásahu blesku nebo kontaktu s elektrickým vedením.

46 BOZP 591/2006 a 362/2005 Montážní a demontážní práce musí být zastaveny: při dohlednosti menší než 30 m při větru o rychlosti nad 8 m/sec při bouři, dešti, sněžení a tvoření námrazy při teplotě prostředí nižší než 10 C a vyšší než + 50 C.
