1 cs Odborníci na bednění. Pracovní lešení Modul Informace pro uživatele Návod k montáži a použití

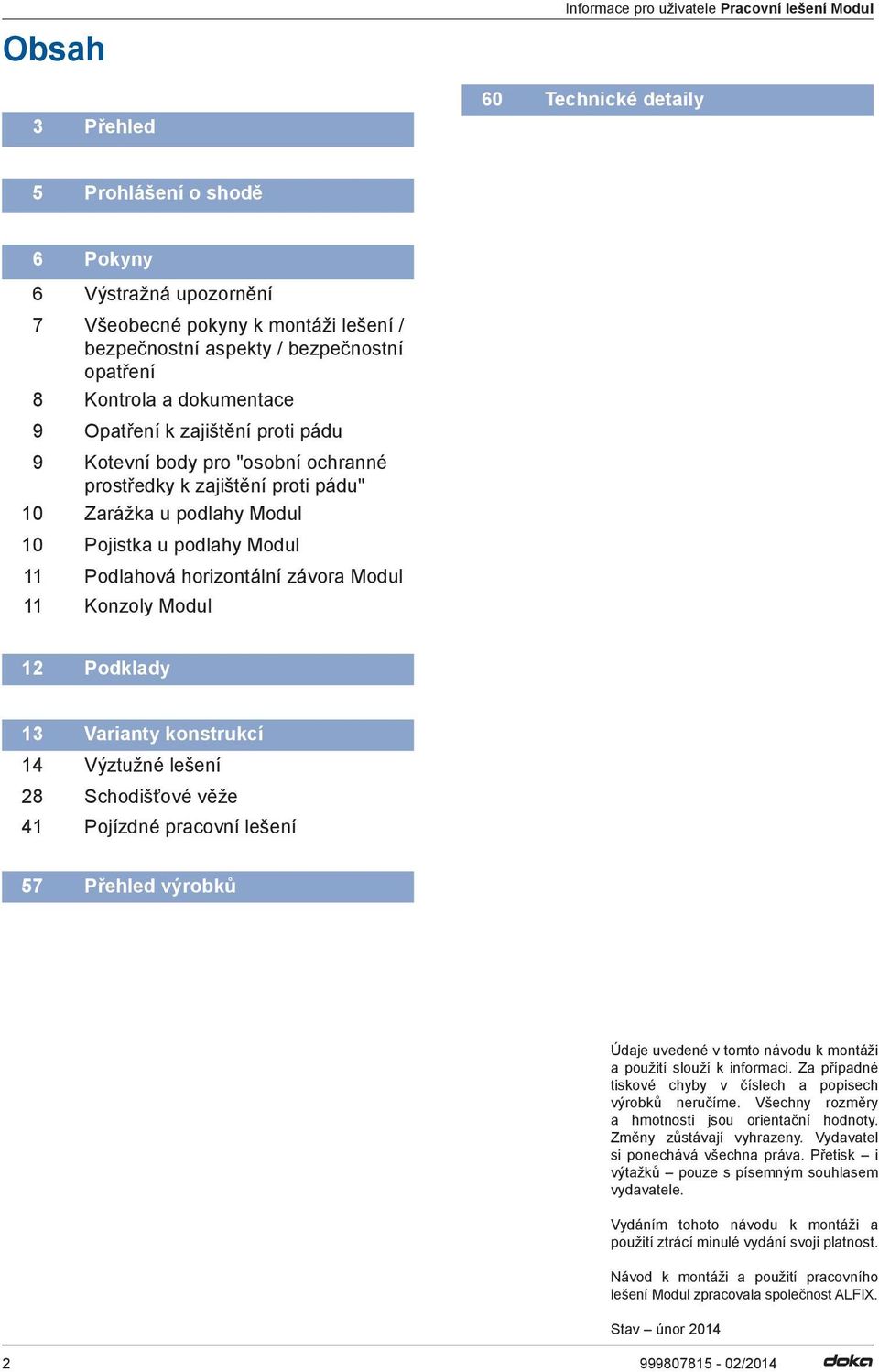

2 Obsah 3 Přehled Informace pro uživatele Pracovní lešení Modul 60 Technické detaily 5 Prohlášení o shodě 6 Pokyny 6 Výstražná upozornění 7 Všeobecné pokyny k montáži lešení / bezpečnostní aspekty / bezpečnostní opatření 8 Kontrola a dokumentace 9 Opatření k zajištění proti pádu 9 Kotevní body pro "osobní ochranné prostředky k zajištění proti pádu" 10 Zarážka u podlahy Modul 10 Pojistka u podlahy Modul 11 Podlahová horizontální závora Modul 11 Konzoly Modul 12 Podklady 13 Varianty konstrukcí 14 Výztužné lešení Schodišťové věže Pojízdné pracovní lešení 57 Přehled výrobků Údaje uvedené v tomto návodu k montáži a použití slouží k informaci. Za případné tiskové chyby v číslech a popisech výrobků neručíme. Všechny rozměry a hmotnosti jsou orientační hodnoty. Změny zůstávají vyhrazeny. Vydavatel si ponechává všechna práva. Přetisk i výtažků pouze s písemným souhlasem vydavatele. Vydáním tohoto návodu k montáži a použití ztrácí minulé vydání svoji platnost. Návod k montáži a použití pracovního lešení Modul zpracovala společnost ALFIX. Stav únor

3 Informace pro uživatele Pracovní lešení Modul Přehled Přehled Základním prvkem pracovního lešení Modul je modulový styčník ALFIX. Osvědčený princip klínového uzávěru zajišťuje tvarové a silové spoje, které stále více nahrazují časově náročné šroubové spoje tradičních konstrukcí lešení. Modulový styčník ALFIX je rozmístěn v rozteči po 50 cm, nabízí osm možností připojení, a tím možnost přizpůsobení ve všech směrech. Metrické umístění styčníku po 50 cm umožňuje umísťovat úrovně podlah téměř libovolně. Zatížitelnost a tuhosti styčníkových spojů lze nalézt v atestu Z Systém lešení má navíc oficiální kombinovaný certifikát (Z ). Systém modulového lešení "pracovní lešení Modul se může používat jak na jednoduché fasádě, v komplexní průmyslové výstavbě, tak i jako složitá nosná konstrukce. Nejvyšší úroveň promyšlené techniky a snadná manipulace se systémem umožňují rychlou, cenově výhodnou a mnohostrannou realizaci nejrůznějších konstrukcí lešení. Přitom existuje velká možnost přizpůsobení komplikovaným půdorysům a různým výškám stavebních objektů, u nichž je třeba lešení postavit. Modulový kotouč Spoj na principu klínového uzávěru Ocelový kotouč se čtyřmi malými otvory pro pravoúhlé umístění horizontál a čtyřmi velkými otvory pro diagonály nebo horizontály, které mohou být proto umístěny v úhlu větším resp. menším než 90. Detailní údaje o zatížitelnosti styčníku naleznete na straně 60. 3

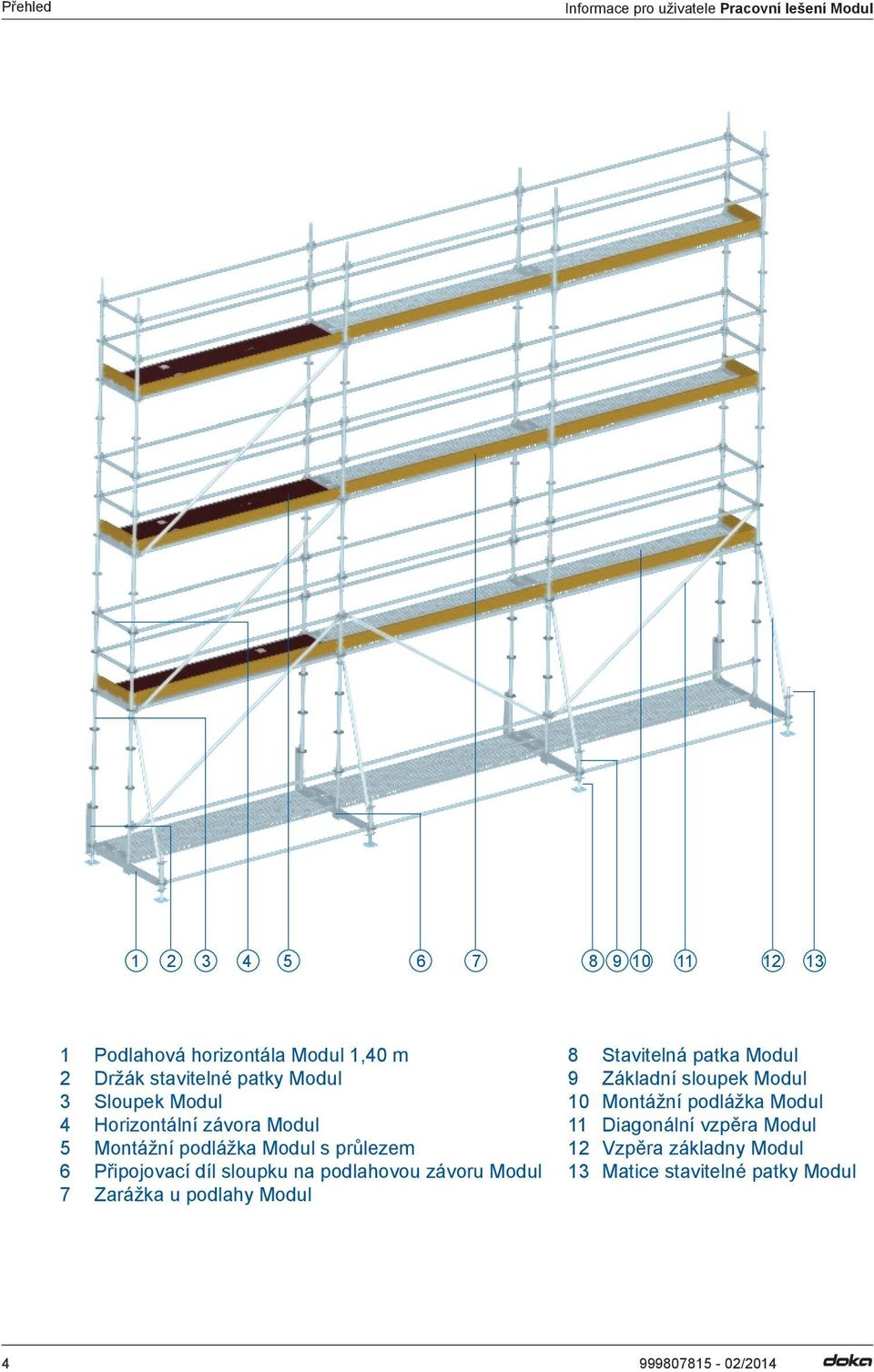

4 Přehled Informace pro uživatele Pracovní lešení Modul Podlahová horizontála Modul 1,40 m 2 Držák stavitelné patky Modul 3 Sloupek Modul 4 Horizontální závora Modul 5 Montážní podlážka Modul s průlezem 6 Připojovací díl sloupku na podlahovou závoru Modul 7 Zarážka u podlahy Modul 8 Stavitelná patka Modul 9 Základní sloupek Modul 10 Montážní podlážka Modul 11 Diagonální vzpěra Modul 12 Vzpěra základny Modul 13 Matice stavitelné patky Modul 4

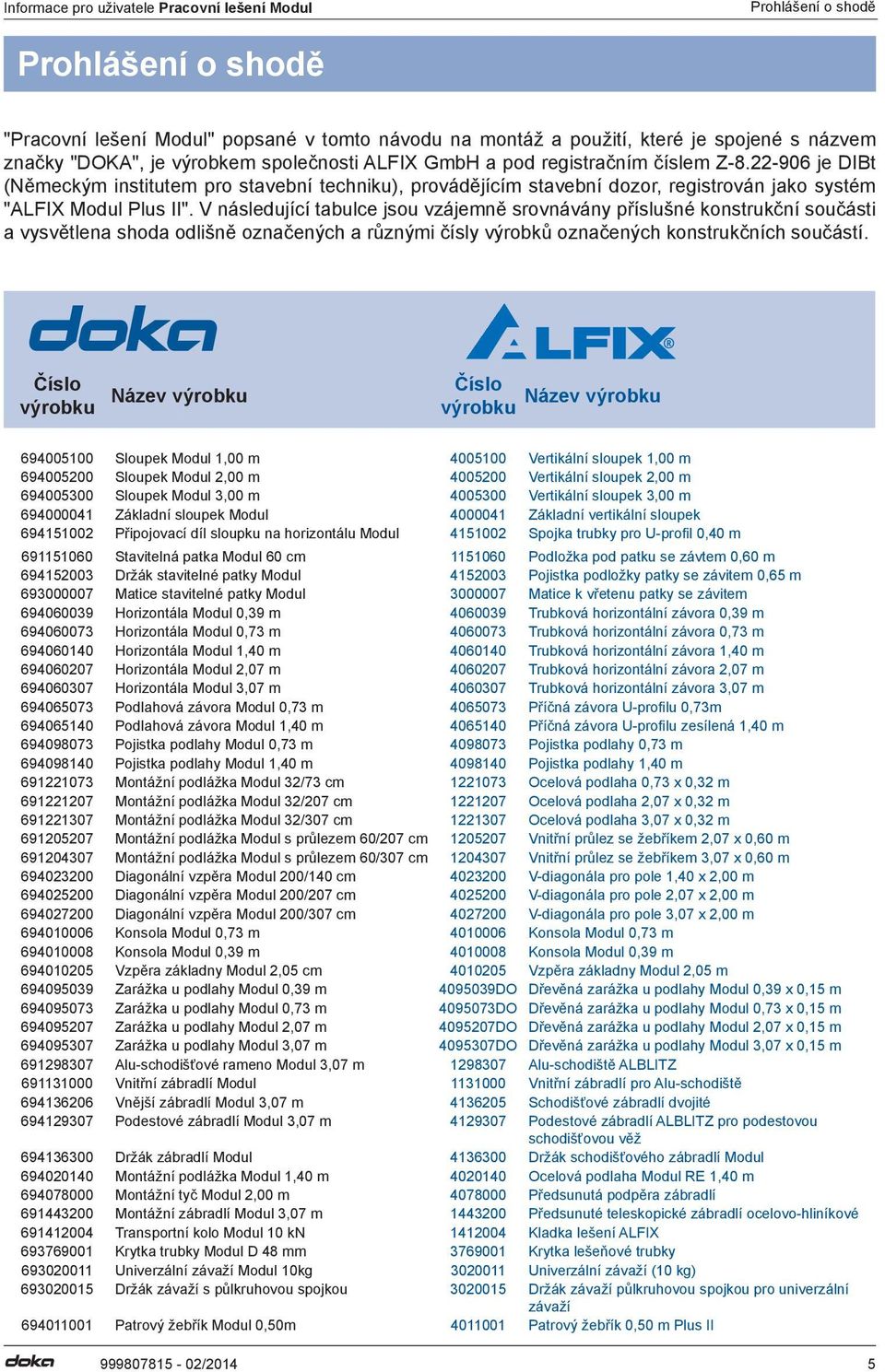

5 Informace pro uživatele Pracovní lešení Modul Prohlášení o shodě Prohlášení o shodě "Pracovní lešení Modul" popsané v tomto návodu na montáž a použití, které je spojené s názvem značky "DOKA", je výrobkem společnosti ALFIX GmbH a pod registračním číslem Z je DIBt (Německým institutem pro stavební techniku), provádějícím stavební dozor, registrován jako systém "ALFIX Modul Plus II". V následující tabulce jsou vzájemně srovnávány příslušné konstrukční součásti a vysvětlena shoda odlišně označených a různými čísly výrobků označených konstrukčních součástí. Číslo výrobku Název výrobku Číslo Název výrobku výrobku Sloupek Modul 1,00 m Vertikální sloupek 1,00 m Sloupek Modul 2,00 m Vertikální sloupek 2,00 m Sloupek Modul 3,00 m Vertikální sloupek 3,00 m Základní sloupek Modul Základní vertikální sloupek Připojovací díl sloupku na horizontálu Modul Spojka trubky pro U-profil 0,40 m Stavitelná patka Modul 60 cm Podložka pod patku se závtem 0,60 m Držák stavitelné patky Modul Pojistka podložky patky se závitem 0,65 m Matice stavitelné patky Modul Matice k vřetenu patky se závitem Horizontála Modul 0,39 m Trubková horizontální závora 0,39 m Horizontála Modul 0,73 m Trubková horizontální závora 0,73 m Horizontála Modul 1,40 m Trubková horizontální závora 1,40 m Horizontála Modul 2,07 m Trubková horizontální závora 2,07 m Horizontála Modul 3,07 m Trubková horizontální závora 3,07 m Podlahová závora Modul 0,73 m Příčná závora U-profilu 0,73m Podlahová závora Modul 1,40 m Příčná závora U-profilu zesílená 1,40 m Pojistka podlahy Modul 0,73 m Pojistka podlahy 0,73 m Pojistka podlahy Modul 1,40 m Pojistka podlahy 1,40 m Montážní podlážka Modul 32/73 cm Ocelová podlaha 0,73 x 0,32 m Montážní podlážka Modul 32/207 cm Ocelová podlaha 2,07 x 0,32 m Montážní podlážka Modul 32/307 cm Ocelová podlaha 3,07 x 0,32 m Montážní podlážka Modul s průlezem 60/207 cm Vnitřní průlez se žebříkem 2,07 x 0,60 m Montážní podlážka Modul s průlezem 60/307 cm Vnitřní průlez se žebříkem 3,07 x 0,60 m Diagonální vzpěra Modul 200/140 cm V-diagonála pro pole 1,40 x 2,00 m Diagonální vzpěra Modul 200/207 cm V-diagonála pro pole 2,07 x 2,00 m Diagonální vzpěra Modul 200/307 cm V-diagonála pro pole 3,07 x 2,00 m Konsola Modul 0,73 m Konsola Modul 0,73 m Konsola Modul 0,39 m Konsola Modul 0,39 m Vzpěra základny Modul 2,05 cm Vzpěra základny Modul 2,05 m Zarážka u podlahy Modul 0,39 m DO Dřevěná zarážka u podlahy Modul 0,39 x 0,15 m Zarážka u podlahy Modul 0,73 m DO Dřevěná zarážka u podlahy Modul 0,73 x 0,15 m Zarážka u podlahy Modul 2,07 m DO Dřevěná zarážka u podlahy Modul 2,07 x 0,15 m Zarážka u podlahy Modul 3,07 m DO Dřevěná zarážka u podlahy Modul 3,07 x 0,15 m Alu-schodišťové rameno Modul 3,07 m Alu-schodiště ALBLITZ Vnitřní zábradlí Modul Vnitřní zábradlí pro Alu-schodiště Vnější zábradlí Modul 3,07 m Schodišťové zábradlí dvojité Podestové zábradlí Modul 3,07 m Podestové zábradlí ALBLITZ pro podestovou schodišťovou věž Držák zábradlí Modul Držák schodišťového zábradlí Modul Montážní podlážka Modul 1,40 m Ocelová podlaha Modul RE 1,40 m Montážní tyč Modul 2,00 m Předsunutá podpěra zábradlí Montážní zábradlí Modul 3,07 m Předsunuté teleskopické zábradlí ocelovo-hliníkové Transportní kolo Modul 10 kn Kladka lešení ALFIX Krytka trubky Modul D 48 mm Krytka lešeňové trubky Univerzální závaží Modul 10kg Univerzální závaží (10 kg) Držák závaží s půlkruhovou spojkou Držák závaží půlkruhovou spojkou pro univerzální závaží Patrový žebřík Modul 0,50m Patrový žebřík 0,50 m Plus II 5

6 Pokyny Informace pro uživatele Pracovní lešení Modul Pokyny Výstražná upozornění Dodržujte návod k použití Úpravy lešení nechávejte provádět pouze výrobcem lešení Víka průlezů v podlahách nechávejte zavřené Neskladujte materiál na záchytných lešeních a ochranných stříškách Pracoviště nesmí být zároveň umístěna nad sebou Nepovolané osoby nesmí na lešení vstupovat! 30 cm Nepřetěžujte montážní podlážky Dávejte pozor na nebezpečí pádu mezi lešení a budovu Ke stoupání a sestupu používejte pouze stávající žebříky nebo schodiště Při uskladnění materiálu nechejte na podlaze dostatečně široký průchod Nenaskakujte na montážní podlážky Neohrožujte stabilitu lešení výkopy 6

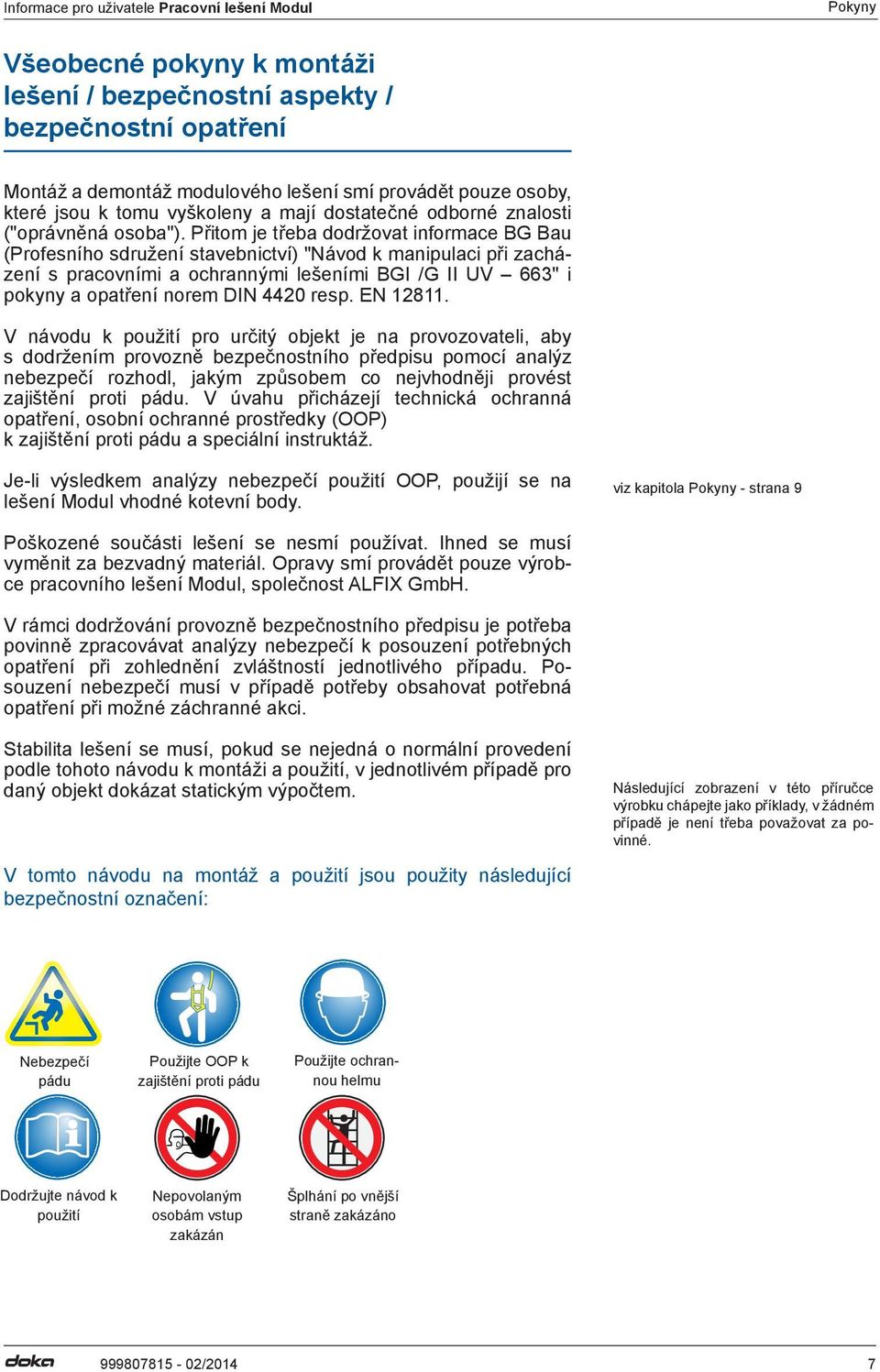

7 Informace pro uživatele Pracovní lešení Modul Pokyny Všeobecné pokyny k montáži lešení / bezpečnostní aspekty / bezpečnostní opatření Montáž a demontáž modulového lešení smí provádět pouze osoby, které jsou k tomu vyškoleny a mají dostatečné odborné znalosti ("oprávněná osoba"). Přitom je třeba dodržovat informace BG Bau (Profesního sdružení stavebnictví) "Návod k manipulaci při zacházení s pracovními a ochrannými lešeními BGI /G II UV 663" i pokyny a opatření norem DIN 4420 resp. EN V návodu k použití pro určitý objekt je na provozovateli, aby s dodržením provozně bezpečnostního předpisu pomocí analýz nebezpečí rozhodl, jakým způsobem co nejvhodněji provést zajištění proti pádu. V úvahu přicházejí technická ochranná opatření, osobní ochranné prostředky (OOP) k zajištění proti pádu a speciální instruktáž. Je-li výsledkem analýzy nebezpečí použití OOP, použijí se na lešení Modul vhodné kotevní body. viz kapitola Pokyny - strana 9 Poškozené součásti lešení se nesmí používat. Ihned se musí vyměnit za bezvadný materiál. Opravy smí provádět pouze výrobce pracovního lešení Modul, společnost ALFIX GmbH. V rámci dodržování provozně bezpečnostního předpisu je potřeba povinně zpracovávat analýzy nebezpečí k posouzení potřebných opatření při zohlednění zvláštností jednotlivého případu. Posouzení nebezpečí musí v případě potřeby obsahovat potřebná opatření při možné záchranné akci. Stabilita lešení se musí, pokud se nejedná o normální provedení podle tohoto návodu k montáži a použití, v jednotlivém případě pro daný objekt dokázat statickým výpočtem. V tomto návodu na montáž a použití jsou použity následující bezpečnostní označení: Následující zobrazení v této příručce výrobku chápejte jako příklady, v žádném případě je není třeba považovat za povinné. Nebezpečí pádu Použijte OOP k zajištění proti pádu Použijte ochrannou helmu Dodržujte návod k použití Nepovolaným osobám vstup zakázán Šplhání po vnější straně zakázáno 7

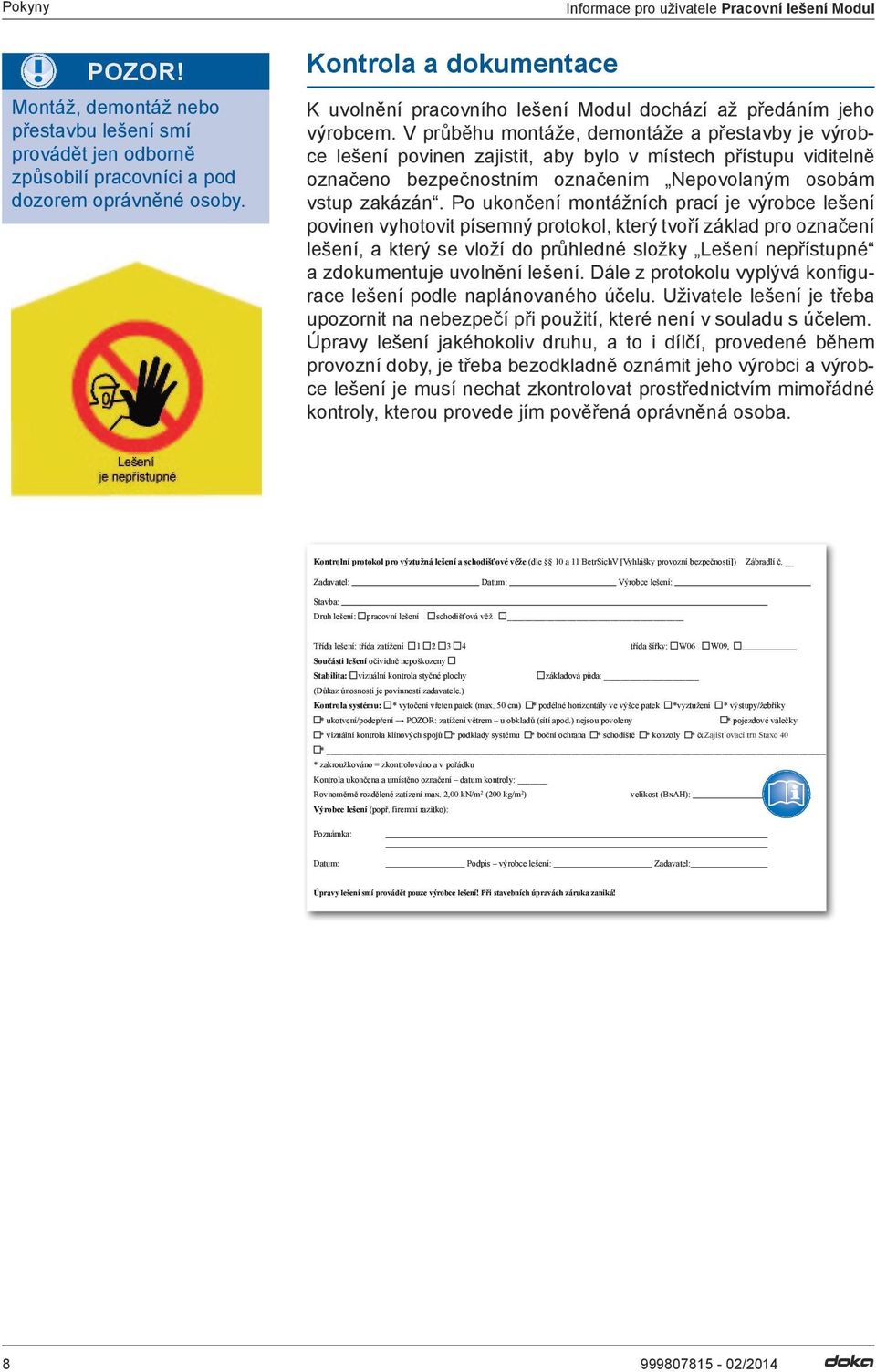

8 Pokyny POZOR! Montáž, demontáž nebo přestavbu lešení smí provádět jen odborně způsobilí pracovníci a pod dozorem oprávněné osoby. Kontrola a dokumentace Informace pro uživatele Pracovní lešení Modul K uvolnění pracovního lešení Modul dochází až předáním jeho výrobcem. V průběhu montáže, demontáže a přestavby je výrobce lešení povinen zajistit, aby bylo v místech přístupu viditelně označeno bezpečnostním označením Nepovolaným osobám vstup zakázán. Po ukončení montážních prací je výrobce lešení povinen vyhotovit písemný protokol, který tvoří základ pro označení lešení, a který se vloží do průhledné složky Lešení nepřístupné a zdokumentuje uvolnění lešení. Dále z protokolu vyplývá konfigurace lešení podle naplánovaného účelu. Uživatele lešení je třeba upozornit na nebezpečí při použití, které není v souladu s účelem. Úpravy lešení jakéhokoliv druhu, a to i dílčí, provedené během provozní doby, je třeba bezodkladně oznámit jeho výrobci a výrobce lešení je musí nechat zkontrolovat prostřednictvím mimořádné kontroly, kterou provede jím pověřená oprávněná osoba. Kontrolní protokol pro výztužná lešení a schodišťové věže (dle 10 a 11 BetrSichV [Vyhlášky provozní bezpečnosti]) Zábradlí č. Zadavatel: Datum: Výrobce lešení: Stavba: Druh lešení: věž pracovní lešení schodišťová Třída lešení: třída zatížení třída šířky: W06 W09, Součásti lešení očividně nepoškozeny Stabilita: vizuální kontrola styčné plochy základová půda: (Důkaz únosnosti je povinností zadavatele.) Kontrola systému: * vytočení vřeten patek (max. 50 cm) * podélné horizontály ve výšce patek *vyztužení * výstupy/žebříky * ukotvení/podepření POZOR: zatížení větrem u obkladů (sítí apod.) nejsou povoleny * pojezdové válečky * vizuální kontrola klínových spojů * podklady systému * boční ochrana * schodiště * konzoly * čepy Zajišt ovací trn Staxo 40 * * zakroužkováno = zkontrolováno a v pořádku Kontrola ukončena a umístěno označení datum kontroly: Rovnoměrně rozdělené zatízení max. 2,00 kn/m 2 (200 kg/m 2 ) velikost (BxAH): Výrobce lešení (popř. firemní razítko): Poznámka: Datum: Podpis výrobce lešení: Zadavatel: Úpravy lešení smí provádět pouze výrobce lešení! Při stavebních úpravách záruka zaniká! 8

9 Informace pro uživatele Pracovní lešení Modul Pokyny Opatření k zajištění proti pádu Při montáži, demontáži a přestavbách lešení mohou být zapotřebí osobní ochranné prostředky (OOP), předsunuté zábradlí nebo kombinace obou. Smí se používat pouze prostředky, které odpovídají normě EN a předpisům profesního sdružení. Kontrolu ochranných prostředků provádí povinně jednou ročně odborný znalec. POZOR! Opatření k zajištění proti pádu nejsou zapotřebí, pokud jsou pracovní úseky od ostatních nosných a dostatečně velkých ploch vzdáleny 0,30 m. Při použití OOP je třeba dodržovat následující minimální výšky: při ukotvení spojovacích prostředků nad hlavou: 5,25 m (např. připojovací kotouč ve výšce podlahy dalšího patra) na zábradlí ve výšce 1m nad podlahou Pokud se nedodrží rozměry mezi kotevními body a zemí, vzniká nebezpečí nárazu na na zem. Při ukotvení nad hlavou mohou být navíc také použity i přístroje pro zajištění výšky (PZV). V různých situacích je také účelné navíc použít předsunuté zábradlí. Kotevní body pro "osobní ochranné prostředky k zajištění proti pádu" (OOP) Používají-li se při práci osobní ochranné prostředky k zajištění proti pádu (OOP), mohou se použít následující kotevní body: 1 horizontální závora Modul 1 m nad úrovní podlahy 2 sloupek Modul 1 m nad úrovní podlahy 3 připojení na připojovací kotouč 1 m nad úrovní podlahy Jako kotevní prostředky se používají karabiny podle normy DIN EN 362 se šířkou rozevření 50 mm. První vstup na patro lešení: karabina se ve výšce podlahy ukotví do připojovacího kotouče vnějšího sloupku na vnější straně lešení. Stojí se přitom na žebříku a karabina se shora na vnější straně ukotví do připojovacího kotouče. Pro další montážní práce se smí použít výše uvedené kotevní body i na volně stojících vertikálních sloupcích, pokud se spoj sloupků nachází pod podlahou nebo je vertikální sloupek s jinými vertikálními sloupky spojen podélnými a příčnými horizontálami POZOR! Další pokyny týkající se OOP viz BGI 5101, BGI 663. Prostředky OOP podle normy EN 354 / 355 / 361 / 363. Spojovací prostředek mezi popruhem a karabinou musí být vhodný pro ostré hrany. 9

10 Pokyny Informace pro uživatele Pracovní lešení Modul Zarážka u podlahy Modul Zarážka u podlahy Modul je součástí potřebné trojdílné boční ochrany na lešeňových patrech. Doplňuje zarážku u podlahy z trubkových horizontál Modul na vnějším sloupku ve výšce 0,50 m a 1,00 m nad podlahou. Zarážky u podlahy Modul mají speciální kování, které je umožňuje používat jak u systémových podlah se zavěšením na U-profily, tak i u podlah se zavěšením na trubky. V tomto případě je třeba zarážku u podlahy Modul jen otočit kolem její vlastní osy. Zarážka u podlahy Modul se zavěšením na trubky Zarážka u podlahy Modul se systémovým zavěšením Zarážky u podlahy Modul jsou opatřeny kováním se zářezem. V podélném směru se zasunou za klíny podlahových horizontál Modul a v příčném směru za klíny horizontál Modul. V rozích se zarážky u podlahy Modul zasunou do zářezů v kováních zarážek. Umístění zarážky u podlahy v rozích Pojistka u podlahy Modul Montáž pojistky u podlahy Modul se provádí po montáži podlah. Aby nedošlo k nadzdvižení podlahy, zajišťují se otáčením kolíků ve tvaru T, až zaklapnou. Pojistka u podlahy pomocí kolíku ve tvaru T 10

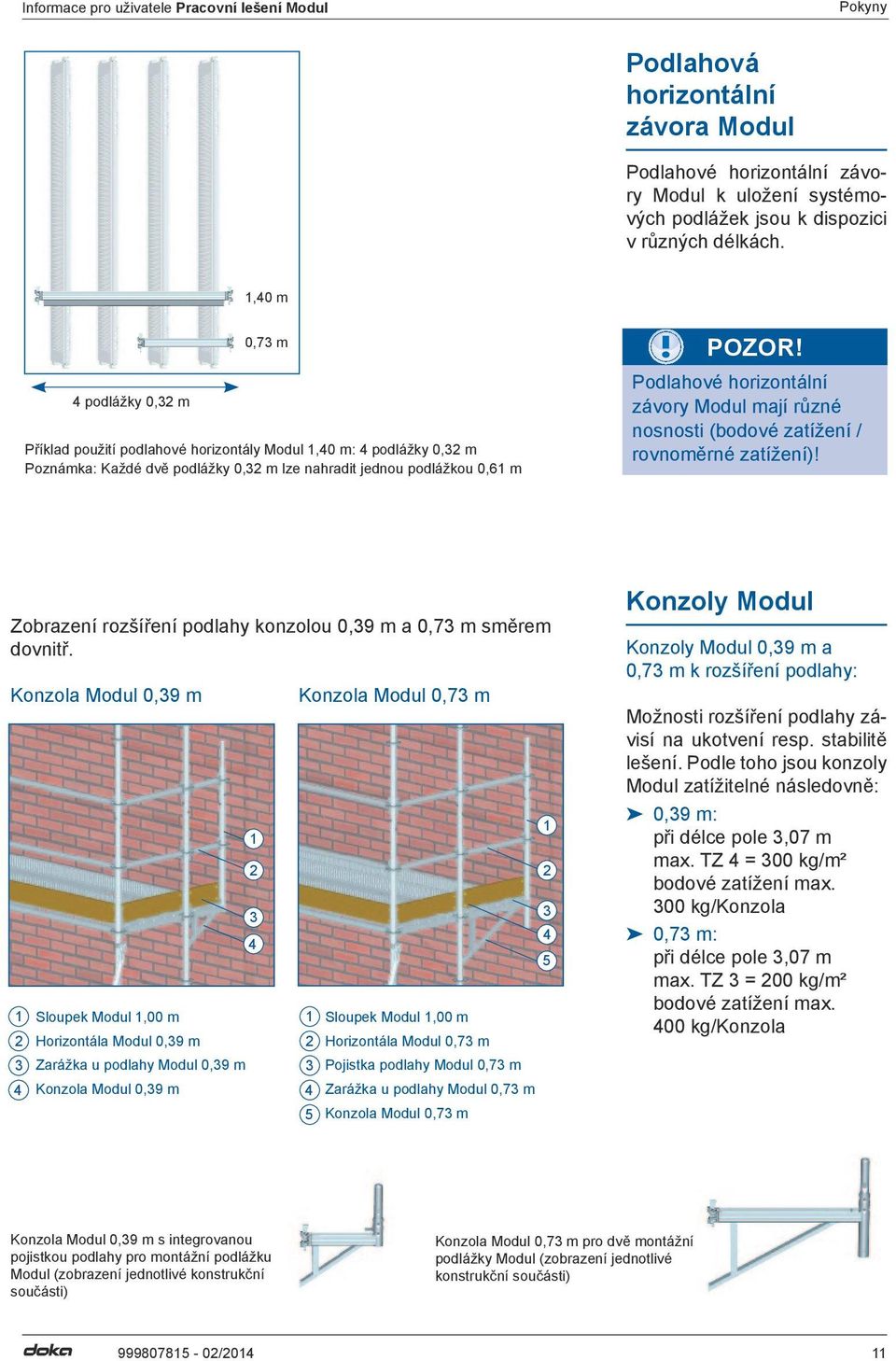

11 Informace pro uživatele Pracovní lešení Modul Pokyny Podlahová horizontální závora Modul Podlahové horizontální závory Modul k uložení systémových podlážek jsou k dispozici v různých délkách. 1,40 m 4 podlážky 0,32 m 0,73 m Příklad použití podlahové horizontály Modul 1,40 m: 4 podlážky 0,32 m Poznámka: Každé dvě podlážky 0,32 m lze nahradit jednou podlážkou 0,61 m POZOR! Podlahové horizontální závory Modul mají různé nosnosti (bodové zatížení / rovnoměrné zatížení)! Zobrazení rozšíření podlahy konzolou 0,39 m a 0,73 m směrem dovnitř. Konzola Modul 0,39 m Konzola Modul 0,73 m 1 Sloupek Modul 1,00 m 1 Sloupek Modul 1,00 m Horizontála Modul 0,39 m Zarážka u podlahy Modul 0,39 m Konzola Modul 0,39 m Horizontála Modul 0,73 m Pojistka podlahy Modul 0,73 m Zarážka u podlahy Modul 0,73 m Konzola Modul 0,73 m Konzoly Modul Konzoly Modul 0,39 m a 0,73 m k rozšíření podlahy: Možnosti rozšíření podlahy závisí na ukotvení resp. stabilitě lešení. Podle toho jsou konzoly Modul zatížitelné následovně: 0,39 m: při délce pole 3,07 m max. TZ 4 = 300 kg/m² bodové zatížení max. 300 kg/konzola 0,73 m: při délce pole 3,07 m max. TZ 3 = 200 kg/m² bodové zatížení max. 400 kg/konzola Konzola Modul 0,39 m s integrovanou pojistkou podlahy pro montážní podlážku Modul (zobrazení jednotlivé konstrukční součásti) Konzola Modul 0,73 m pro dvě montážní podlážky Modul (zobrazení jednotlivé konstrukční součásti) 11

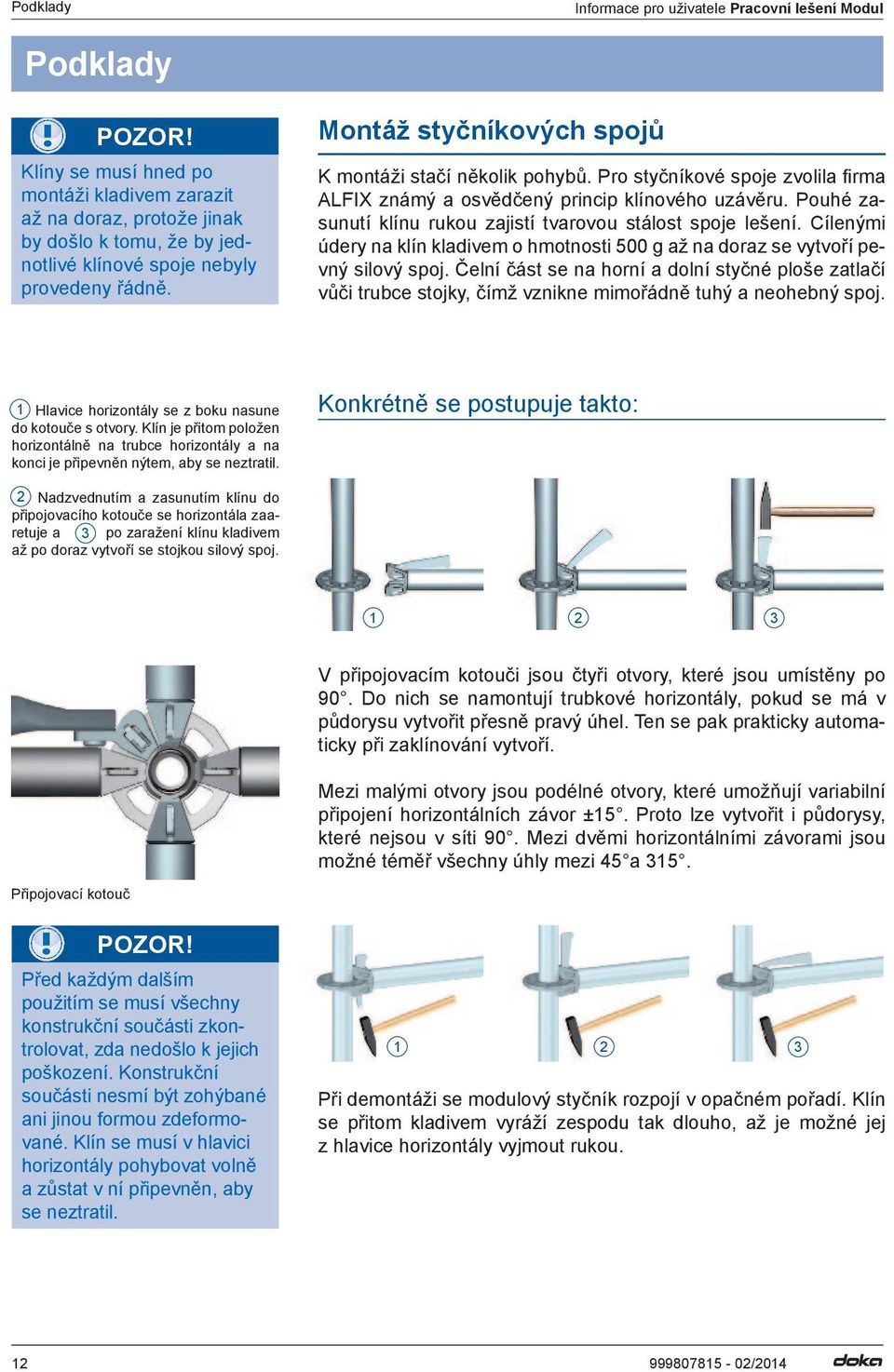

12 Podklady Informace pro uživatele Pracovní lešení Modul Podklady POZOR! Klíny se musí hned po montáži kladivem zarazit až na doraz, protože jinak by došlo k tomu, že by jednotlivé klínové spoje nebyly provedeny řádně. Montáž styčníkových spojů K montáži stačí několik pohybů. Pro styčníkové spoje zvolila firma ALFIX známý a osvědčený princip klínového uzávěru. Pouhé zasunutí klínu rukou zajistí tvarovou stálost spoje lešení. Cílenými údery na klín kladivem o hmotnosti 500 g až na doraz se vytvoří pevný silový spoj. Čelní část se na horní a dolní styčné ploše zatlačí vůči trubce stojky, čímž vznikne mimořádně tuhý a neohebný spoj. 1 Hlavice horizontály se z boku nasune do kotouče s otvory. Klín je přitom položen horizontálně na trubce horizontály a na konci je připevněn nýtem, aby se neztratil. Konkrétně se postupuje takto: 2 Nadzvednutím a zasunutím klínu do připojovacího kotouče se horizontála zaaretuje a 3 po zaražení klínu kladivem až po doraz vytvoří se stojkou silový spoj V připojovacím kotouči jsou čtyři otvory, které jsou umístěny po 90. Do nich se namontují trubkové horizontály, pokud se má v půdorysu vytvořit přesně pravý úhel. Ten se pak prakticky automaticky při zaklínování vytvoří. Mezi malými otvory jsou podélné otvory, které umožňují variabilní připojení horizontálních závor ±15. Proto lze vytvořit i půdorysy, které nejsou v síti 90. Mezi dvěmi horizontálními závorami jsou možné téměř všechny úhly mezi 45 a 315. Připojovací kotouč POZOR! Před každým dalším použitím se musí všechny konstrukční součásti zkontrolovat, zda nedošlo k jejich poškození. Konstrukční součásti nesmí být zohýbané ani jinou formou zdeformované. Klín se musí v hlavici horizontály pohybovat volně a zůstat v ní připevněn, aby se neztratil. 1 2 Při demontáži se modulový styčník rozpojí v opačném pořadí. Klín se přitom kladivem vyráží zespodu tak dlouho, až je možné jej z hlavice horizontály vyjmout rukou. 3 12

13 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí Varianty konstrukcí Varianty konstrukcí Následující varianty jsou příklady konstrukcí, které se od normálního provedení liší a dokazují se speciálním statickým (typovým) výpočtem. Montáž a demontáž pracovního lešení Modul smí provádět pouze osoby, které jsou k tomu vyškoleny a mají dostatečné odborné znalosti. Přitom je třeba dodržovat informace BG Bau (Profesního sdružení stavebnictví) "Návod k manipulaci při zacházení s pracovními a ochrannými lešeními BGI /G II UV 663" i pokyny a opatření norem DIN 4420 resp. EN V rámci dodržování předpisů pro provozní bezpečnost je třeba povinně zpracovávat analýzy nebezpečí k posouzení potřebných opatření se zohledněním zvláštností jednotlivého případu. Posouzení nebezpečí musí v případě potřeby obsahovat potřebná opatření při možné záchranné akci. Stabilita lešení se musí, nejedná-li se o normální provedení podle tohoto návodu k montáži a použití, v jednotlivém případě pro daný objekt dokázat statickým výpočtem. 13

14 Varianty konstrukcí: Výztužné lešení Výztužné lešení Zde se jedná o pracovní lešení, které lze přemisťovat jeřábem, a které je především vhodné ke zhotovení vyztužení. Standardně výztužná lešení sestávají z max. tří po sobě řazených polí a podle varianty se mohou postavit až do pracovní výšky 12,54 m. Výztužné lešení Varianta 1 Informace pro uživatele Pracovní lešení Modul Styková plocha = šířka 1,40 m x příslušně zvolená délka pole; max. výška lešení: 6,54 m ( = pracovní výška 8,54 m) POZOR! Minimální šířka jednotlivého pole výztužného lešení činí 3,07 m! Nástavba - zvyšování (po 2 m) 3,07 m Nástavba - rozšiřování (po 2 m) 3,07 m nebo 2,07 m Základna - zvyšování 3,07 m Základna - rozšiřování 3,07 m nebo 2,07 m 14

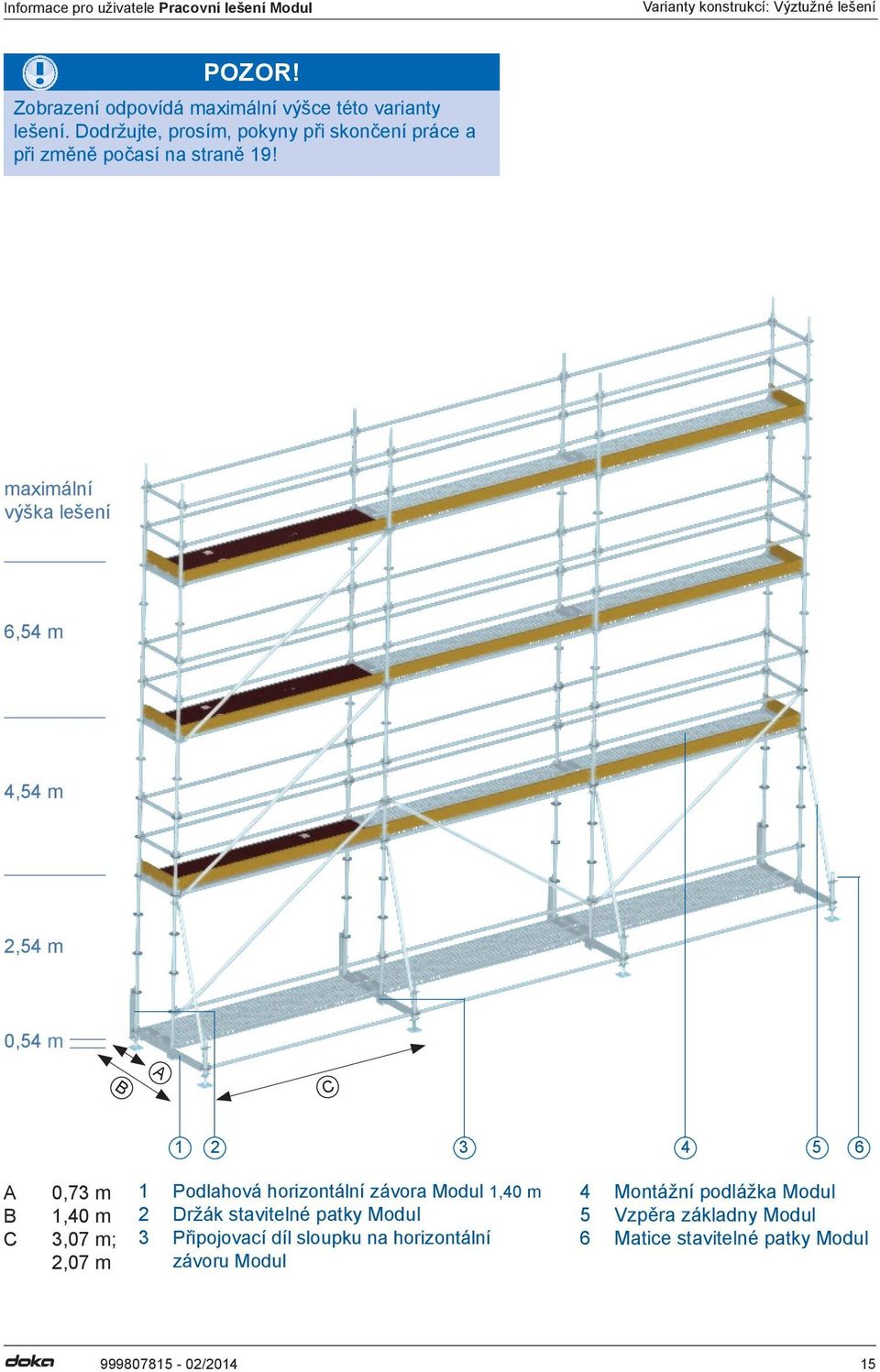

15 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení POZOR! Zobrazení odpovídá maximální výšce této varianty lešení. Dodržujte, prosím, pokyny při skončení práce a při změně počasí na straně 19! maximální výška lešení 6,54 m 4,54 m 2,54 m 0,54 m B A C A 0,73 m B 1,40 m C 3,07 m; 2,07 m 1 Podlahová horizontální závora Modul 1,40 m 2 Držák stavitelné patky Modul 3 Připojovací díl sloupku na horizontální závoru Modul 4 Montážní podlážka Modul 5 Vzpěra základny Modul 6 Matice stavitelné patky Modul 15

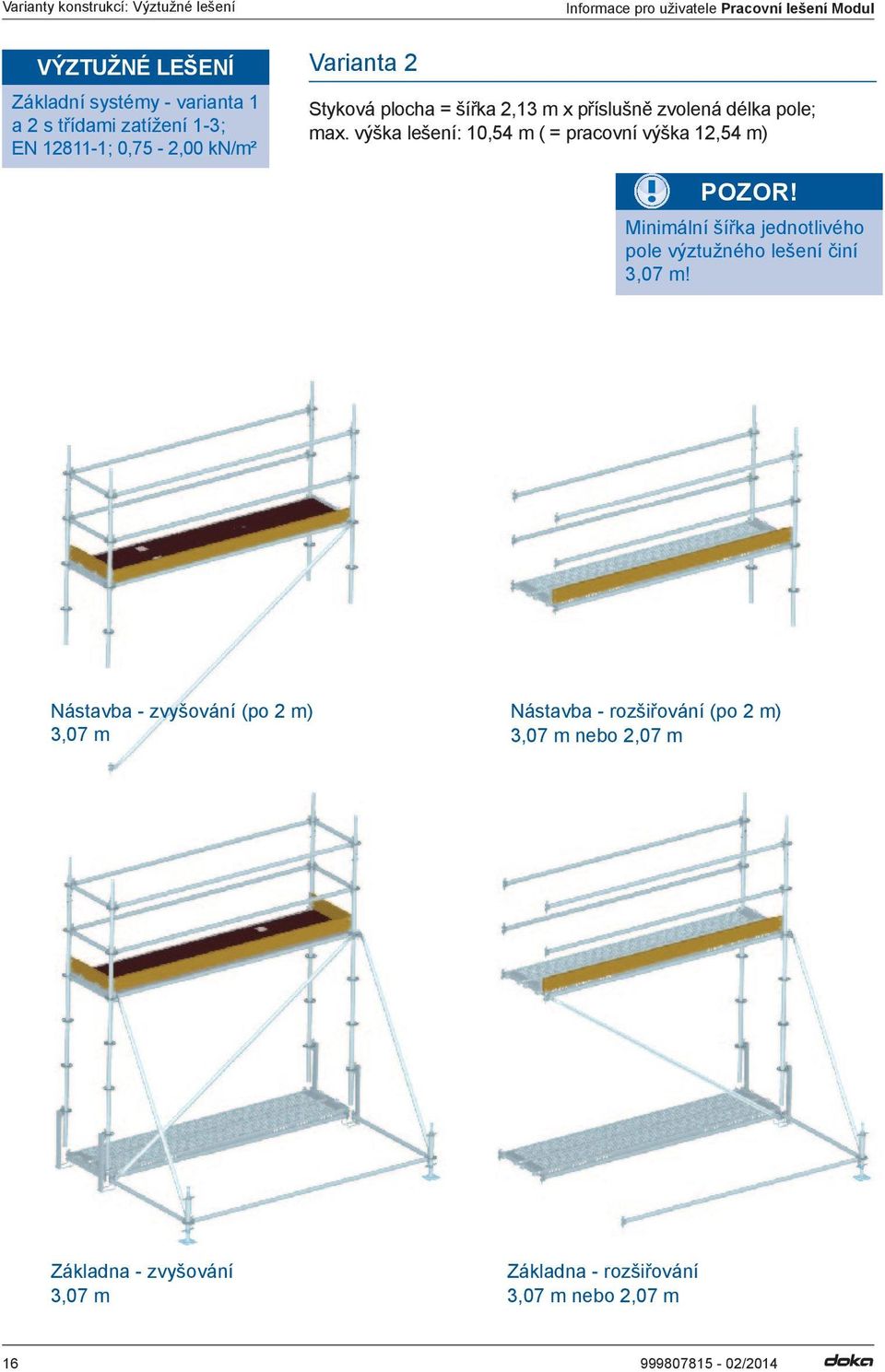

16 Varianty konstrukcí: Výztužné lešení VÝZTUŽNÉ LEŠENÍ Základní systémy - varianta 1 a 2 s třídami zatížení 1-3; EN ; 0,75-2,00 kn/m² Varianta 2 Informace pro uživatele Pracovní lešení Modul Styková plocha = šířka 2,13 m x příslušně zvolená délka pole; max. výška lešení: 10,54 m ( = pracovní výška 12,54 m) POZOR! Minimální šířka jednotlivého pole výztužného lešení činí 3,07 m! Nástavba - zvyšování (po 2 m) 3,07 m Nástavba - rozšiřování (po 2 m) 3,07 m nebo 2,07 m Základna - zvyšování 3,07 m Základna - rozšiřování 3,07 m nebo 2,07 m 16

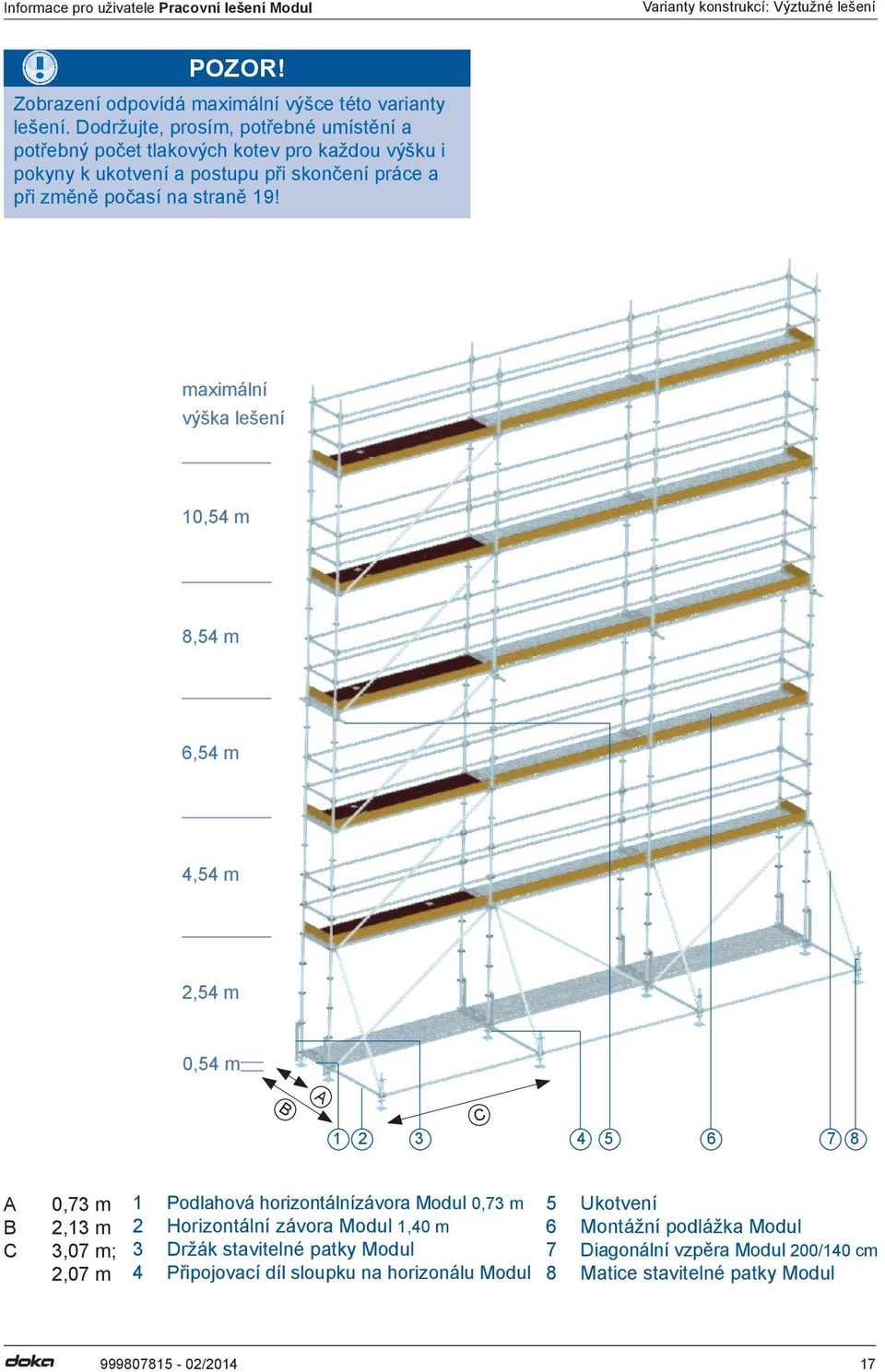

17 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení POZOR! Zobrazení odpovídá maximální výšce této varianty lešení. Dodržujte, prosím, potřebné umístění a potřebný počet tlakových kotev pro každou výšku i pokyny k ukotvení a postupu při skončení práce a při změně počasí na straně 19! maximální výška lešení 10,54 m 8,54 m 6,54 m 4,54 m 2,54 m 0,54 m B A C A 0,73 m B 2,13 m C 3,07 m; 2,07 m 1 Podlahová horizontálnízávora Modul 0,73 m 2 Horizontální závora Modul 1,40 m 3 Držák stavitelné patky Modul 4 Připojovací díl sloupku na horizonálu Modul 5 Ukotvení 6 Montážní podlážka Modul 7 Diagonální vzpěra Modul 200/140 cm 8 Matice stavitelné patky Modul 17

18 Varianty konstrukcí: Výztužné lešení Informace pro uživatele Pracovní lešení Modul POZOR! Všechny spoje sloupků zajistěte zajišt ovacími trny Staxo 40! K zajištění stavitelných patek namontujte držáky a matice stavitelných patek Modul! Zvedání jeřábem Zvedací popruhy se na sloupky Modul připevní podle zobrazení. Přitom je třeba dbát na to, aby byly umístěny hned pod kotouč s otvory horní plochy podlahy. Je třeba použít zvedací popruhy o dostatečné délce, aby vznikl úhel sklonu Popřípadě použijte i čtyřdílný řetězový závěs. Použijte textilní zvedací popruhy a čtyřdílný řetězový závěs! F podpěrná síla jedné osy lešení Vlastní zatížení v kg / max. podpěrná síla F v kn Výška stání v m 3,07 m 5,14 m 6,14 m 7,21 m 8,21 m 9,21 m Varianta 1: Styková plocha 1,40 m 2,22-2,54 340/3,7 550/7,2 610/7,2 760/7,2 820/7,2 890/7,2 4,22-4,54 530/5,6 850/10,7 950/10, /10, /10, /10,7 6,22-6,54 710/6, /12, /12, /12, / 12, / 12,4 Varianta 2: Styková plocha 2,13 m 2,22-2,54 350/3,8 570/7,2 640/7,2 790/7,2 850/7,2 920/7,2 4,22-4,54 550/5,6 880/10,7 980/10, /10, /10, /10,7 6,22-6,54 720/6, /12, /12, /12, /12, /12,4 8,22-8,54 900/7, /14, /14, /14, /14, /14,1 10,22-10, /8, /15, /15, /15, /15, /15,7 18

19 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení Ukotvení U variant výztužného lešení od výšky 8,22 m je pro zajištění dostatečné stability třeba provést v každé ose lešení ukotvení tlakovými kotvami pod úrovní podlahy ve výšce 6,22 6,54 m. Je třeba provést důkaz únosnosti patkového základu u dané stavby. Provádí se lešeňovou trubkou, která se na sloupcích Modul připevní normálními spojkami pod kotouči s otvory a zapře se proti bednění. Aby trubka tvarovací část bednění nepoškodila, opatří se krytkou trubky Modul. výška lešení v m Tlakové síly v kn Varianta 1 Styková plocha 1,40 m Varianta 2 Styková plocha 2,13 m 2,22-2,54 bez ukotvení* bez ukotvení* 4,22-4,54 bez ukotvení* bez ukotvení* 6,22-6,54 bez ukotvení* bez ukotvení* 8,22-8,54 není možné 0,9 10,22-10,54 není možné 1,1** POZOR! Pro výztužná lešení o výšce 10,22 10,54 m platí zvláštní podmínky: Výztužná lešení se dimenzují podle požadavků na denní lešení. Náporový tlak q = 0,2 kn/m². "Pracovní vítr" odpovídá 8 Beaufortům (62-74km/h). U výztužných lešení - varianta 2, výška lešení 10,22 10,54 m se provádí omezení na denní vítr o síle 6 Beaufortů (39-49 km/h). V případě pracovního větru o síle 8 Beaufortů se při této výšce lešení vyžaduje ukotvení v tahu a tlaku pod úrovní podlahy ve výšce 6,54 m, pravoúhle a paralelně v každé ose jako průběžné ukotvení nad vnitřním a vnějším sloupkem. Výztužná lešení do 8,54 m se před stávajícími bedněními stěn nebo před uzavřenými plochami stěn smí do uvedené síly větru stavět bez ukotvení nebo se podle výšky lešení opatří tlakovými kotvami. Viz také tabulka. Při vyšších rychlostech větru, denně po skončení práce nebo při náhlé změně povětrnostních poměrů se výztužná lešení musí zajistit proti překlopení! K dispozici jsou tyto možnosti: 1. Ukotvení lešeňovými kotvami v tahu a tlaku, pravoúhle a paralelně na vhodném podkladu pod úrovní podlahy ve výšce 6,22 6,54 m. Viz také strana Vzájemné spojení několika výztužných lešení, aby se styková plocha zvětšila. Je třeba dosáhn out poměru výšky lešení ke stykové ploše 3 : 2. * U výztužných lešení není u uvedené výšky lešení při síle větru do 8 bft ukotvení nebo podepření třeba, pokud stojí před stávajícím bedněním stěny nebo před uzavřenými plochami stěn a po skončení práce nebo při změně povětrnostních poměrů se příslušným způsobem zajistí. ** Možné jen v případě výskytu denního větru (6 Beaufortů). U vyšších rychlostí větru je třeba ukotvení v tahu a tlaku pod úrovní podlahy 6,54 m. 19

20 Varianty konstrukcí: Výztužné lešení Informace pro uživatele Pracovní lešení Modul 1 Nejprve se v plánovaných podélných a příčných vzdálenostech umístí s pomocí dimenzovaných horizontálních závor Modul stavitelné patky Modul. Popřípadě se použijí podložky k rozložení zatížení (vyrovnávací desky, dřevěné fošny, hranoly). Má-li podklad sklon, je nutné použít dřevěné vyrovnávací klíny. Montáž 1 2 Styčná místa se musí vytvořit na nosném podkladu, aby se síly pocházející z lešení mohly převést do základové půdy. Na stavitelné patky Modul se nasadí základní sloupky Modul a horizontálami a podlahovými horizontálami Modul se spojí v požadované délce pole. Přitom se vyrovná sklon terénu příslušným nastavením matic na stavitelných patkách Modul. Seřízení výšek se zahajuje v nejvyšším bodě terénu. 2 Je třeba zajistit, aby měl podklad dostatečnou únosnost. V případě potřeby se použijí vhodné podložky. POZOR! Vřetena stavitelných patek Modul se nesmí vytáčet více než do maximální předepsané délky 45 cm, jinak hrozí nebezpečí zřícení. 3 Dříve než se klíny pevně zarazí, musí se vodováhou nastavit horizontální poloha horizontálních závor Modul. Je třeba zkontrolovat pravé úhly. Po zaklínování je vytvořen přesný půdorys lešení, takže se další montáž může provádět snadno bez významějšího vyrovnávání. 3 20

21 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení 4 Na podlahovou horizontální závoru Modul se nasadí montážní podlážky Modul, do každého pole dva kusy. Zasunou se na doraz ve směru plochy stěny, na které se bude pracovat Z připojovacích dílů sloupků na podlahovou horizontální závoru Modul se sundají odklápěcí krytky a vždy po jednom připojovacím dílu sloupku se nasunou na podlahovou horizontální závoru. Nakonec se opět nasadí odklápěcí krytka. 6 Dále se na podlahové horizontální závory Modul namontují pojistky podlahy Modul. 6 7 Sloupky Modul 3,0 m se nasunou na základní sloupky Modul na vnitřní straně lešení a v podélném směru se ve výšce 2 m spojí s horizontálními závorami Modul. 7 21

22 Varianty konstrukcí: Výztužné lešení Informace pro uživatele Pracovní lešení Modul 8 Dále se ve výšce 2 m v úhlu 90 k horizontálním závorám Modul namontují podlahové horizontální závory Modul 0,73 m. 8 9 Potom se sloupky Modul 3,0 m nasunou na připojovací díly sloupků na horizontální závoru Modul a okamžitě spojí s již namontovanými podlahovými horizontálními závorami Modul 0,73 m. Spoj mezi sloupkem Modul a připojovacím dílem sloupku na horizontální závoru Modul se zajistí zajišt ovacími trny Staxo 40. POZOR! Při montáži zajišt ovacího trnu Staxo 40 dejte pozor, aby otvor ve sloupku lícoval s otvorem připojovacího dílu sloupku Nyní se spojí naposled namontované sloupky Modul v podélném směru s horizontálními závorami Modul ve výšce 2,0 m

23 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení 11 Nejprve se na podlahovou horizontální závoru Modul zavěsí ve výšce 2,00 m montážní podlážka Modul s průlezem. Je důležité, aby výstupní otvor montážní podlážky Modul s průlezem směřoval doprostřed lešení. Do ostatních polí se nasadí montážní podlážky Modul Dalším krokem je montáž horizontál Modul a diagonálních vzpěr Modul v podélném směru podle zobrazení. V příčném směru se provede montáž vzpěr základny Modul. Na vnitřní sloupky se namontují držáky stavitelných patek. Vřetena stavitelných patek Modul, které vyčnívají ze základních sloupků Modul, se poté zajistí maticemi stavitelných patek Modul. 12 POZOR! Montážní zábradlí Modul funguje jen v lešeňových polích 2,57 m a 3,07 m. Pokud se v napojení na základnu pro zvyšování montují modulová pole menší než 2,57 m, je třeba na základně pro zvyšování použít montážní zábradlí Modul a pro vstup na sousední modulová pole vhodné OOP (osobní ochranné prostředky k zajištění proti pádu). Více viz také informace na straně Před vstupem na první patro se po celé šířce lešení namontuje montážní zábradlí Modul jako boční ochrana. Montážní zábradlí Modul se zavěsí na hák montážní tyče Modul. Pak se na rohový vnější sloupek zábradlí namontuje montážní tyč Modul. 23

24 Varianty konstrukcí: Výztužné lešení Informace pro uživatele Pracovní lešení Modul Montážní tyč Modul se zavěsí na vnější stranu zábradlí Modul spodní vidlicí do kotouče s otvory 1 m pod příslušným patrem lešení Po vstupu do prvního patra se musí zavřít víko průlezu. Teď se namontují zbývající horizontály Modul tvořící boční ochranu. V případě, že se výztužné lešení nemontuje před uzavřenou plochou a používají se tedy osobní ochranné prostředky (OOP), je třeba dbát na to, aby se pro OOP používaly kotevní body podle informace ze strany 9. Použití montážního zábradlí Modul jako kotevního bodu pro OOP není povoleno. Toto platí i tehdy, pokud se základna pro zvyšování nebo základna pro rozšiřování 3,07 m spojuje se základnou pro rozšiřování menší než 2,07 m. V takovém případě se vždy musí použít OOP v kombinaci s montážním zábradlím Modul. Více viz také informace pro uživatele na straně POZOR! Dodržujte montážní postup podle zobrazení! 15 Pojistky podlahy Modul se v tomto patře lešení namontují n a p o d l a h o vé h o r i z o n t á l ní závory Modul. 16 Nakonec se namontují zarážky u podlahy Modul (viz strana 10)

25 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení 17 Pokud se výztužné lešení zvyšuje, nasadí se na sloupky Modul 3,0 m sloupky Modul 2,0 m a okamžitě se zajistí pomocí zajišt ovacího trnu Staxo 40. Pak se nasazené sloupky Modul spojí v podélném a příčném směru ve výšce 2,0 m horizontálními závorami Modul a podlahovými horizontálními závoami Modul Dalším krokem je zavěšení montážních podlážek Modul s průlezem do podlahových horizontálních závor Modul. Je třeba dbát na to, aby byl otvor víka průlezu umístěn opačným směrem. Dále se namontují do dalších polí montážní podlážky Modul. Nakonec se v tomto patře namontuje v podélném směru diagonální vzpěra. Totéž se zároveň provede s níže položenou vzpěrou

26 Varianty konstrukcí: Výztužné lešení Informace pro uživatele Pracovní lešení Modul 19 Před vstupem na další patro se musí montážní zábradlí Modul namontovat o 2,0 m výše. Ze žebříku montážní podlážky Modul s průlezem se nyní, před vstupem na toto patro, namontují horizontální závory Modul 0,73 m Po vstupu na první patro se musí zavřít víko průlezu. Teď se namontují jako boční ochrana zbývající trubkové horizontální závory POZOR! Dodržujte montážní postup podle zobrazení! Pojistky podlahy Modul se v tomto patře lešení namontují na podlahové horizontální závory Modul. Nakonec se namontují zarážky u podlahy Modul (viz strana 10). Je-li třeba, může se nyní montážní zábradlí Modul odmontovat. Provádí se v opačném pořadí jako montáž. Může však zůstat po celou dobu používání lešení. Při dosažení předepsané výšky pro ukotvení (viz strana 19), je třeba jej okamžitě provést

27 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Výztužné lešení Demontáž Demontáž výztužného lešení se provádí v opačném pořadí, povolené součásti se ihned rozeberou a složí na zem. Materiál se nesmí shazovat. Nejprve se opět v nejvyšším patře namontuje montážní zábradlí Modul. 27

28 Varianty konstrukcí: Schodišťové věže Schodišťové věže Půdorysná plocha schodišťových věží činí 3,07 m x 1,40 m. Jedná se o schodišťové věže použitelné jako stavební schodišťové věže s třídou zatížení 3 dle normy EN se 2 kn/m², jež dle této normy odpovídá schodišťovému ramenu třídy "A", a jež lze přemisťovat jeřábem. Schodišťové věže Informace pro uživatele Pracovní lešení Modul Varianta 1: souběžně umístěné schodišťové rameno Poslední (nejvyšší) patro Souběžné schodišťové věže slouží k výstupu na lešeňová patra, a jsou proto vždy po 2 m vybaveny podestou z ocelových podlážek. Střední patro Základní (nejnižší) patro 28

29 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže POZOR! Zobrazení odpovídá podle typového výpočtu maximální výšce této varianty. Dodržujte, prosím, pokyny k ukotvení na straně 33. maximální výška věže ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Podestové zábradlí Modul 2 Montážní podlážka Modul 3 Vniřní zábradlí Modul 4 Alu-schodišťové rameno Modul 5 Vnější zábradlí Modul 6 Držák zábradlí Modul 7 Stavitelná patka Modul 4,54 m 4 2,54 m 0,54 m A B 29

30 Varianty konstrukcí: Schodišťové věže SCHODIŠŤOVÉ VĚŽE Půdorysná plocha schodišťových věží činí 3,07 m x 1,40 m. Jedná se o schodišťové věže použitelné jako stavební schodišťové věže s třídou zatížení 3 dle normy EN se 2 kn/m², jež dle této normy odpovídá schodišťovému ramenu třídy "A", a jež lze přemisťovat jeřábem. Obousměrné schodišťové věže slouží k výstupu do jednoho lešeňového patra, a proto jsou nahoře vybaveny podestou z ocelových podlážek. Informace pro uživatele Pracovní lešení Modul Varianta 2: střídavě obousměrně umístěné schodišťové rameno Poslední (nejvyšší) patro Střední patro Střední patro - protisměrné Základní (nejnižší) patro 30

31 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže POZOR! Zobrazení odpovídá podle typového výpočtu maximální výšce této varianty. Dodržujte, prosím, pokyny k ukotvení na straně 33. maximální výška věže ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Podestové zábradlí Modul 2 Montážní podlážka Modul 3 Vniřní zábradlí Modul 4 Alu-schodišťové rameno Modul 5 Vnější zábradlí Modul 6 Držák zábradlí Modul 7 Stavitelná patka Modul 4,54 m 3 2,54 m 0,54 m A B 31

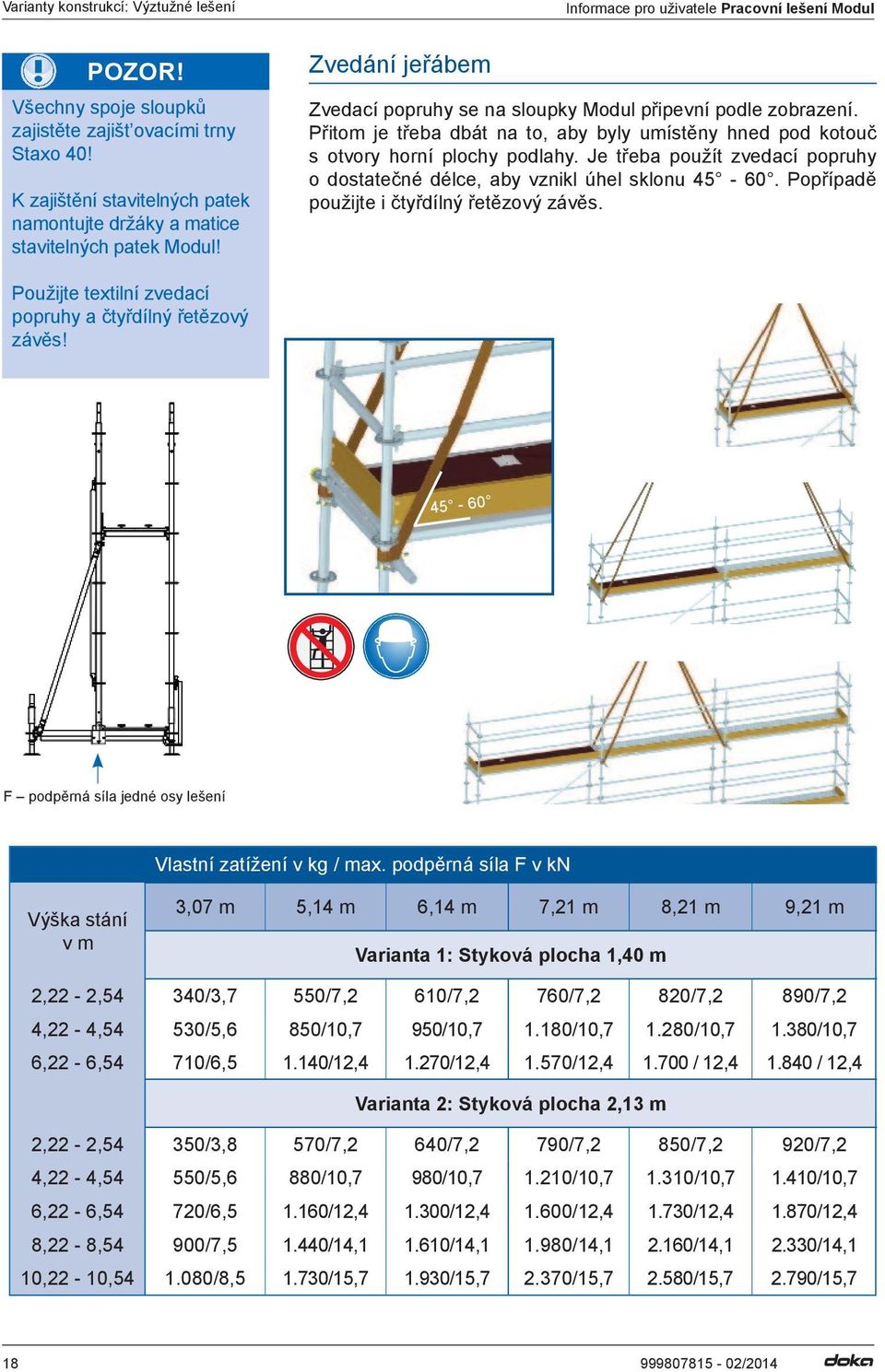

32 Varianty konstrukcí: Schodišťové věže POZOR! Všechny spoje sloupků zajistěte zajišt ovacími trny Staxo 40! K zajištění stavitelných patek namontujte držáky stavitelných patek Modul! Zvedání jeřábem Informace pro uživatele Pracovní lešení Modul Zvedací popruhy se na sloupky Modul připevní podle zobrazení. Přitom je třeba dbát na to, aby byly umístěny přímo pod kotouč s otvory horní plochy podlahy. Je třeba použít zvedací popruhy o dostatečné délce, aby vznikl úhel sklonu menší než 60. Popřípadě použijte i čtyřdílný řetězový závěs. Použijte textilní zvedací popruhy a čtyřdílný řetězový závěs! podpěrná síla F vlastní zatížení v kg při šířce lešení 1,40 m / max. podpěrná síla F jedné patky v kn schodišťové rameno souběžné schodišťové rameno obousměrné střídavé výška věže v m 3,07 m 3,07 m 2,22-2, / 2,8 280 / 3,5 4,22-4, / 5,4 564 / 5,2 6,22-6, / 8,0 758 / 6,7 8,22-8, / 10,5 952 / 8,0 10,22-10, / 11, / 9,5 32

33 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže Ukotvení Schodišťové věže se kotví v tahu a tlaku podle následujícího návodu. Ukotvení se provádí lešeňovými trubkami a kotvicími patkami upevněnými k podkladu. Důkaz kotevního základu se u dané stavby provádí podle uvedených kotevních sil. POZOR! Kotevní síly jednoho kotvicího bodu: paralelně se stěnou: 1,8 kn v pravém úhlu ke stěně: 2,4 kn Ukotvení schodišťových věží Výška věže v m Ukotvení pod úrovní podlahy 4,22-4,54 4,22-4,54 m 6,22-6,54 4,22-4,54 m 8,22-8,54 4,22-4,54 m a 8,22-8,54 m 10,22-10,54 4,22-4,54 m a 10,22-10,54 m 45 cm Normální spojky Otočné spojky Kotvicí body schodišťové věže o výšce 10,25 m Kotvicí body schodišťové věže o výšce 8,25 m Kotvicí body schodišťové věže o výšce 4,25 m a 6,25 m A B C A Ocelové trubky 48,3 x 3,2 mm o délce cca 3,50 m, upevněny u stěny do kříže otočnými spojkami na trubkových příčnících (kotevních trubkách) a normálními spojkami na vertikálních sloupcích. B Vždy po dvou trubkových příčnících (kotevních trubkách) z ocelové trubky 48,3 x 3,2 mm na jedné straně, délka cca 2,00 m: Upevnění vždy dvěmi kusy normálních spojek na vertikálních sloupcích pod plochou podlahy; alternativně lze použít pro jednu stranu ocelovou trubku 48,3 x 4,05 mm. C Podél stěny umístěna trubka 48,3 x 3,2 mm; o délce cca 3,50 m: Upevnění na stěnu se provádí normálními spojkami na podélnou trubku upevněnou na stěnu kotvicími patkami DOKA 33

34 Varianty konstrukcí: Schodišťové věže 1 Nejprve se v plánovaných podélných a příčných vzdálenostech umístí s pomocí dimenzované horizontály Modul stavitelné patky Modul. Popřípadě se použijí podložky k rozložení zatížení (vyrovnávací desky, dřevěné fošny, hranoly). Má-li podklad sklon, je nutné použít dřevěné vyrovnávací klíny. Informace pro uživatele Pracovní lešení Modul Montáž obousměrného schodišťového ramene 1 2 Styčné body se musí vytvořit na nosném podkladu, aby se síly pocházející z lešení mohly převést do základové půdy. Na stavitelné patky Modul se nasadí základní sloupky Modul a horizontálami a podlahovými horizontálními závorami Modul se spojí v požadované délce pole. Přitom se vyrovná sklon terénu příslušným nastavením matic na stavitelných patkách Modul. Se seřizováním výšek se začíná v nejvyšším bodě terénu. 2 POZOR! Vřetena stavitelných patek Modul se nesmí vytáčet více než do maximální předepsané délky 32 cm, jinak hrozí nebezpečí zřícení. 3 Dříve než se klíny pevně zarazí, musí se vodováhou nastavit horizontální poloha horizontálních závor Modul. Je třeba zkontrolovat pravé úhly. Po zaklínování je vytvořen přesný půdorys lešení, takže se další montáž může provádět snadno bez významějšího vyrovnávání. 34

35 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže Sloupky Modul 3,0 m se nasunou na základní sloupky Modul a v podélné i příčném směru se ve výšce 2 m spojí s horizontálními závorami Modul a podlahovými horizontálními závorami Modul. Je třeba přitom dát pozor na to, aby byly podlahové horizontální závory Modul a horizontální závory Modul 1,40 m umístěny střídavě obousměrně. Má-li se schodišťová věž zvedat jeřábem, musí se na všechny sloupky Modul namontovat držáky stavitelných patek Modul Horizontální závora Modul 2 Podlahová horizontální závora Modul 5 Potom se namontuje první Alu-schodišťové rameno Modul a poté, viz zobrazení, diagonální vzpěry Modul. Z horních schodů Alu-schodišťového ramene Modul se teď namontují horizontální závory Modul 1,40 m jako boční ochrana. Na podlahové horizontální závory Modul na nejnižší podestě Aluschodišťového ramene Modul se namontuje pojistka podlahy Modul. 5 35

36 Varianty konstrukcí: Schodišťové věže Informace pro uživatele Pracovní lešení Modul 6 Po namontování držáku zábradlí Modul na sloupky Modul v dolní části Aluschodišťového ramene Modul se připevní vnější zábradlí Modul viz zobrazení. Před výstupem do dalšího patra se ještě nasadí na podélné horizontální závory Modul proti horní podestě montážní podlážka Modul (montážní podlážka Modul 1,40 m s trubkovým zavěšením). POZOR! Pro další montáž použijte montážní zábradlí Modul. Popřípadě je možná kombinace s osobními ochrannými prostředky k zajištění proti pádu (OOP viz strana 9). 7 Dvě montážní podlážky Modul 32/307 cm se položí na montážní podlážku Modul a na druhé straně se zavěsí na volnou podlahovou horizontální závoru Modul vedle horní podesty. Vnitřní i vnější strana schodišťové věže se v podélném směru zajistí montážním zábradlím Modul. Dvojice sloupků Modul, která je nad podestou, se nad podestou ve výšce 2,0 m spojí horizontální závorou Modul nebo podlahovou horizontální závorou Modul (podle plánované výšky schodišťové věže). Tato horizontála slouží jako kotevní bod pro další práce. Odtud se již musí k práci používat osobní ochranné prostředky (OOP) společně s přístrojem pro zajištění výšky (PZV). Používání OOP viz také strana 9. Použití montážního zábradlí Modul jako kotevního bodu pro OOP není povoleno. 6 OOP a PZV Držák schodišťového zábradlí Kotevní bod pro OOP pro další práce 7 36

37 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže Je-li třeba kotevní bod během montáže přesunout do míst, která zatím nejsou nějak zajištěna, je potřeba kromě PZV použít i jiný vhodný kotevní prostředek (např. Y-lano). Nejprve se lešeňový hák PZV ukotví ve výšce hlavy na podlahovou horizontální závoru Modul. To je možné na přechodu mezi U-profilem podlahové horizontální závory Modul a připojovací hlavicí. POZOR! Při dosažení příslušné předepsané výšky pro ukotvení (viz str. 33) se musí okamžitě schodišťová věž ukotvit! 8 8 Z montážní podlážky Modul a montážní podlahy Modul se nejprve kolem dokola do kotoučů s otvory 1 m nad výškou podlahy namontují jako zábradlí horizontální závory Modul 3,07 m a 1,40 m, poté se zasunou sloupky Modul 2,0 m a okamžitě se zajistí pomocí zajišt ovacích trnů Staxo 40. Zase se spojí v podélném i příčném směru horizontálními závorami Modul nebo podlahovými horizontálními závorami Modul ve výšce 2,0 m. Podle konečné výšky schodišťové věže se zde opět musí dát pozor na obousměrné umístění horizontáln závor Modul nebo podlahových horizontálních závor Modul. 9 9 Po namontování diagonálních vzpěr Modul a vnitřního zábradlí Modul na Aluschodišťové rameno Modul se demontují montážní podlážky Modul, které se používaly jako montážní pomůcka a položí se na montážní podlážku a schodišťovou podestu k montáži dalšího Alu-schodišťového ramene Modul. 37

38 Varianty konstrukcí: Schodišťové věže Informace pro uživatele Pracovní lešení Modul Odtud se namontuje další Aluschodišťové rameno Modul. Montér přitom musí být ve výšce hlavy ukotven na podélné horizontální závoře Modul pomocí OOP a PZV. Montáž provádí dvě osoby. 10 Po montáži dalšího Aluschodišťového ramene Modul se montážní zábradlí Modul namontuje o patro výše, montážní podlážky Modul ležící na schodišťové podestě a montážní podlážce Modul se prozatím uloží na Alu- schodišťovém rameni a montážní podlážka se namontuje v dalším patře. Na podlahovou horizontální závoru Modul 1,40 m, na které jsou nyní položeny prvky schodiště, se nakonec namontuje pojistka podlahy Modul. Při těchto pracím musí být montér vždy ukotven na podélných horizontálních závorách Modul pomocí OOP a PZV Po namontování další čelní horizontální závory Modul 1,40 m se namontuje vnější zábradlí Modul. Pokud ještě není dosaženo konečné výšky schodišťové věže, provádí se montáž dále podle předešlého popisu

39 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Schodišťové věže 12 Jakmile se dosáhne konečné výšky schodišťové věže, zavěsí se na montážní podlážky Modul podesta a namontuje se horizontální závora Modul jako boční ochrana. Kotevní body pro OOP jsou přitom nejprve podélné horizontální závory Modul ve výšce podlahy a poté, jakmile se namontují, jsou to horní horizontální závory Modul boční ochrany. Pro eventuální přemístění kotevního bodu do míst, která zatím nejsou nějak zajištěna, je kromě PZV potřeba použít i jiný vhodný kotevní prostředek (např. Y-lano) Po namontování vnitřního zábradlí Modul na poslední Alu-schodišťové rameno a po montáži podestového zábradlí Modul se v tomto patře ještě namontují pojistky podlahy Modul. Nyní se může odmontovat montážní zábradlí Modul nebo zůstane na schodišťové věži až do její demontáže

40 Varianty konstrukcí: Schodišťové věže Demontáž Informace pro uživatele Pracovní lešení Modul Demontáž schodišťových věží se provádí v opačném pořadí, povolené součásti se ihned rozeberou a složí na zem. Materiál se nesmí shazovat. Nejprve se opět v nejvyšším patře namontuje boční ochranné zábradlí Modul. 40

41 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Pojízdné pracovní lešení Pojízdné pracovní lešení Montáž Povolené zatížení pojízdného pracovního lešení činí 2 kn/m 2 podle třídy zatížení 3 DIN EN Před montáží a použitím pojízdného pracovního lešení je třeba si pečlivě přečíst návod k montáži a použití. Pojízdné pracovní lešení smí montovat, demontovat a používat pouze osoby, které jsou poučeny na základě jeho návodu k montáži a použití. Montáž a demontáž musí provádět minimálně 2 osoby. Maximální výška stání (výška podlahy) činí 4,40 m. Není dovoleno tuto výšku bednami, žebříky nebo jinými zařízeními zvyšovat. 2 kn/m 2 Třída zatížení 3 DIN EN Před montáží je třeba zkontrolovat následující body: Podklad musí být rovný a dostatečně únosný. Kolem místa, kde se bude pojízdné pracovní lešení používat, se nesmí nacházet překážky. Poškozené a vadné součásti nebo součásti, které nepatří k systému, je třeba odstranit. Povolené větrné poměry musí montáž připustit. Návod k montáži a použití se musí nacházet v místě použití. Pro montáž a demontáž se musí plochy podlah resp. mezipater umístit tak, aby nebyla svislá vzdálenost mezi plochami podlah delší než 2,10 m. Po montáži je třeba zkontrolovat kompletnost a pevné spojení všech spojů. Horní hrana první plochy podlahy nesmí být od země vzdálena více než 60 cm. Nejdelší svislá vzdálenost mezi různými plochami podlah nesmí činit více než 4,20 m. Max. 0,60m Max. 2,10m Max. 4,40m 41

42 Varianty konstrukcí: Pojízdné pracovní lešení Informace pro uživatele Pracovní lešení Modul Použití Montáž a demontáž a použití pojízdného pracovního lešení mimo uzavřené prostory jsou povoleny pouze do síly větru nižší než 6 stupňů Beaufortovy stupnice. Je třeba zabránit vodorovným i svislým účinkům zatížení, které mohou způsobit převrhnutí pojízdného pracovního lešení. Pojízdné pracovní lešení se nesmí zvedat ani přemisťovat vysokozdvižným vozíkem apod. S pojízdným pracovním lešením se nesmí pojíždět, pokud se na ploše podlahy nacházejí osoby nebo volně umístěné předměty. Před pojížděním s pojízdným pracovním lešením se musí kola odbrzdit. Po pojíždění se kola opět zablokují pomocí kolových brzd. Demontáž Demontáž pojízdného pracovního lešení se provádí v opačném pořadí. POZOR! Se součástmi lešení se musí zacházet pečlivě a musí se i svědomitě přepravovat, aby se zabránilo jejich poškození! Je třeba provádět kontrolu všech konstrukčních součástí lešení z hlediska jejich poškození! Kontrola, péče a údržba Se součástmi lešení se musí zacházet pečlivě a musí se i svědomitě přepravovat, aby se zabránilo jejich poškození. Je třeba provádět kontrolu všech konstrukčních součástí lešení z hlediska jejich poškození. Je třeba provádět kontrolu bezvadné funkce a znečištění všech pohyblivých součástí. Poškozené součásti je třeba vyměnit, zaslat výrobci k opravě nebo je zlikvidovat. 42

43 Informace pro uživatele Pracovní lešení Modul Varianty konstrukcí: Pojízdné pracovní lešení Všeobecné pokyny Montáž, přestavba a demontáž i použití pojízdného pracovního lešení se musí provádět podle návodu k montáži a použití nebo po dohodě s výrobcem. Návod k montáži a použití musí být vždy k dispozici v místě použití! Při předání pojízdného pracovního lešení třetí osobě musí být uživateli předán návod k montáži a použití. Při provádění všech prací je třeba používat přilbu a ochrannou obuv. Při použití venku nebo v otevřených budovách se pojízdné pracovní lešení při síle větru vyšší než 6 stupňů Beaufortovy stupnice (pohybuje silnějšími větvemi, telegrafní dráty sviští, nesnadné je používat deštník) anebo po ukončení práce přesune do prostoru chráněného před větrem nebo se jinými vhodnými opatřeními (např. pevným připojením v tahu i tlaku na nějakou budovu) zajistí proti převrhnutí nebo se demontuje. Lešení se musí ustavit svisle pomocí stavitelných patek. Používat se smí pouze originální závaží ALFIX. Spoje vertikálních rámů se proti neúmyslnému zdvihnutí zajistí zajišťovacím trnem Staxo 40. Před použitím je třeba zkontrolovat, zda byla montáž provedena podle předpisů a bez vady. Výstup na pracovní podlahu smí být pouze po vnitřní straně lešení. Podlahy s průlezem musí být uspořádány střídavě. Víka průlezů se musí po výstupu uzavřít. Osoby pracující na pojízdných pracovních lešeních se nesmí opírat o boční ochranu. Při pojíždění s pojízdným pracovním lešením se na něm nesmí nacházet osoby ani volně umístěné předměty. 11 S lešením je povoleno pojíždět jen na rovném a dostatečně únosném podkladu a pouze v podélném směru nebo přes roh. Plošný sklon přitom nesmí přesahovat 3 %. Zvláště je třeba dávat pozor na překážky ve velké výšce! Po manipulaci je třeba zkontrolovat, zda stojí pojízdné pracovní lešení svisle a zda mají všechna kola kontakt s podkladním terénem. Pokud jej nemá, je třeba ji znovu seřídit podle bodu 13 Montáž. 43
