1 FRACCARO Officine Termotecniche S.r.l. ITALY

2

3

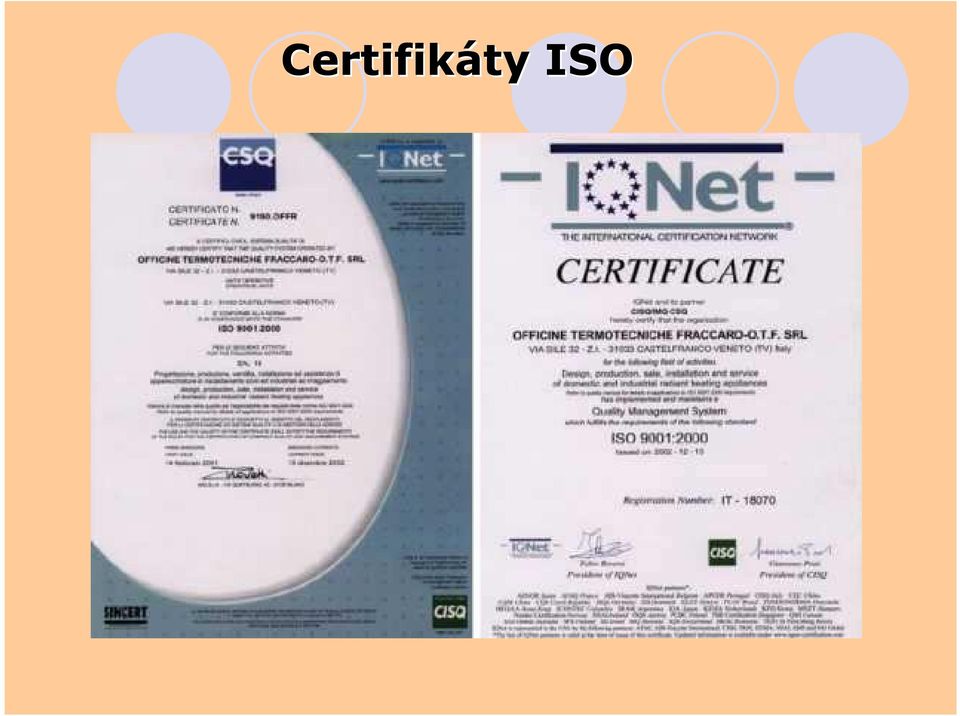

4 Certifikáty ty ISO

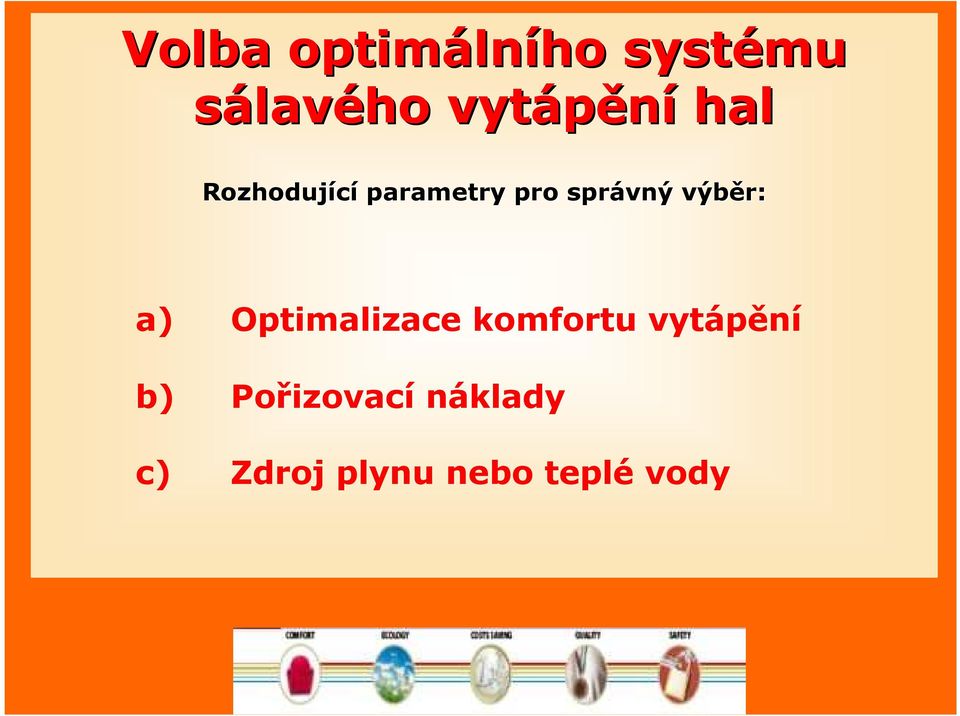

5 Volba optimáln lního systému sálavého vytápění hal Rozhodující parametry pro správný výběr: a) Optimalizace komfortu vytápění b) Pořizovací náklady c) Zdroj plynu nebo teplé vody

6 Který vytápěcí systém je komfortní? Sálavé vytápění od firmy FRACCARO

7 Teplo jen tam, kde je potřeba

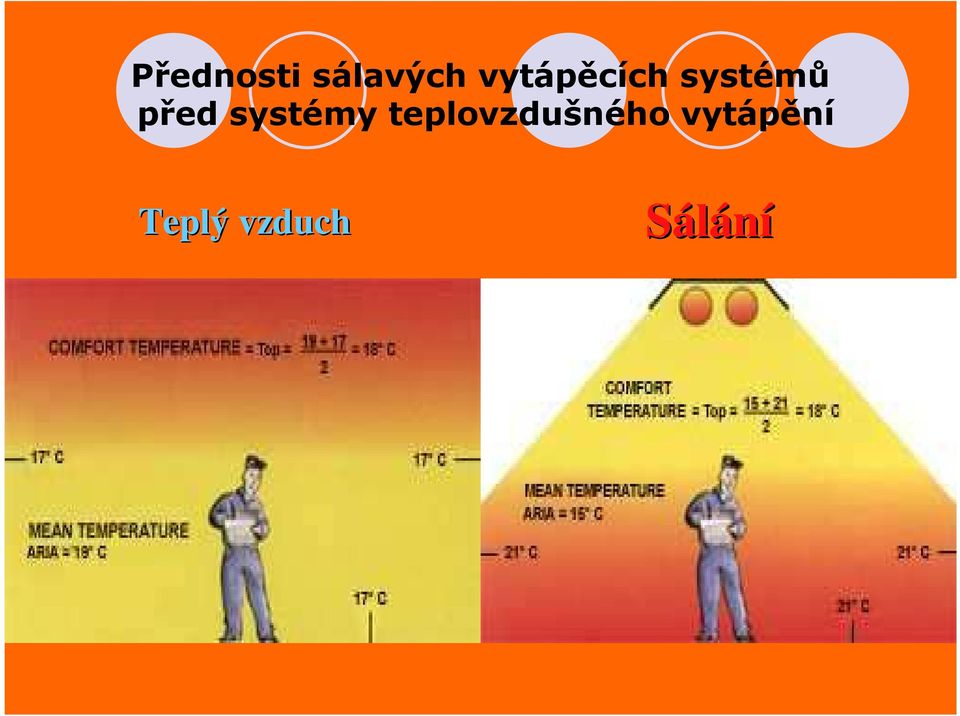

8 Přednosti sálavých vytápěcích systémů před systémy teplovzdušného vytápění Teplý vzduch Sálání

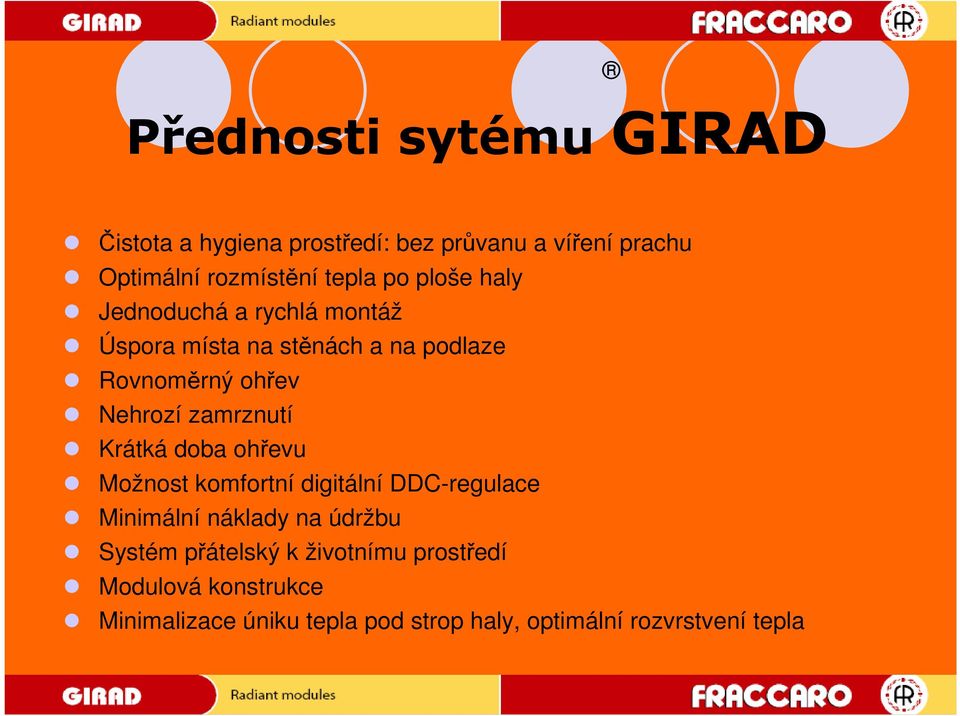

9 Přednosti sytému GIRAD Čistota a hygiena prostředí: bez průvanu a víření prachu Optimální rozmístění tepla po ploše haly Jednoduchá a rychlá montáž Úspora místa na stěnách a na podlaze Rovnoměrný ohřev Nehrozí zamrznutí Krátká doba ohřevu Možnost komfortní digitální DDC-regulace Minimální náklady na údržbu Systém přátelský k životnímu prostředí Modulová konstrukce Minimalizace úniku tepla pod strop haly, optimální rozvrstvení tepla

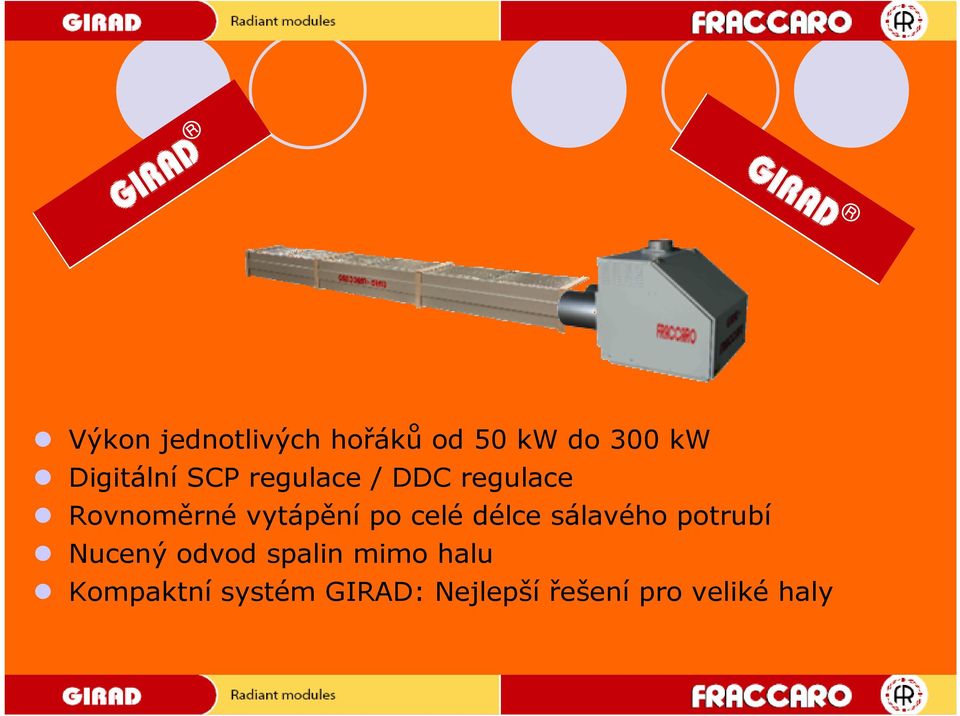

10 Výkon jednotlivých hořáků od 50 kw do 300 kw Digitální SCP regulace / DDC regulace Rovnoměrné vytápění po celé délce sálavého potrubí Nucený odvod spalin mimo halu Kompaktní systém GIRAD: Nejlepší řešení pro veliké haly

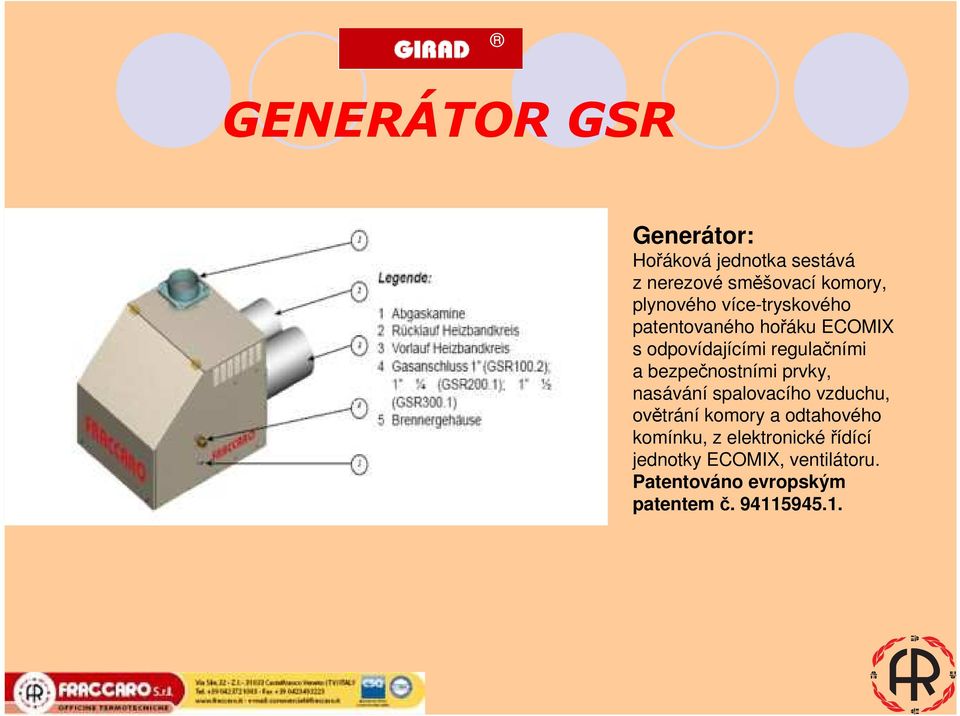

11 GENERÁTORGSR Generátor: Hořáková jednotka sestává z nerezové směšovací komory, plynového více-tryskového patentovaného hořáku ECOMIX s odpovídajícími regulačními a bezpečnostními prvky, nasávání spalovacího vzduchu, ovětrání komory a odtahového komínku, z elektronické řídící jednotky ECOMIX, ventilátoru. Patentováno evropským patentem č

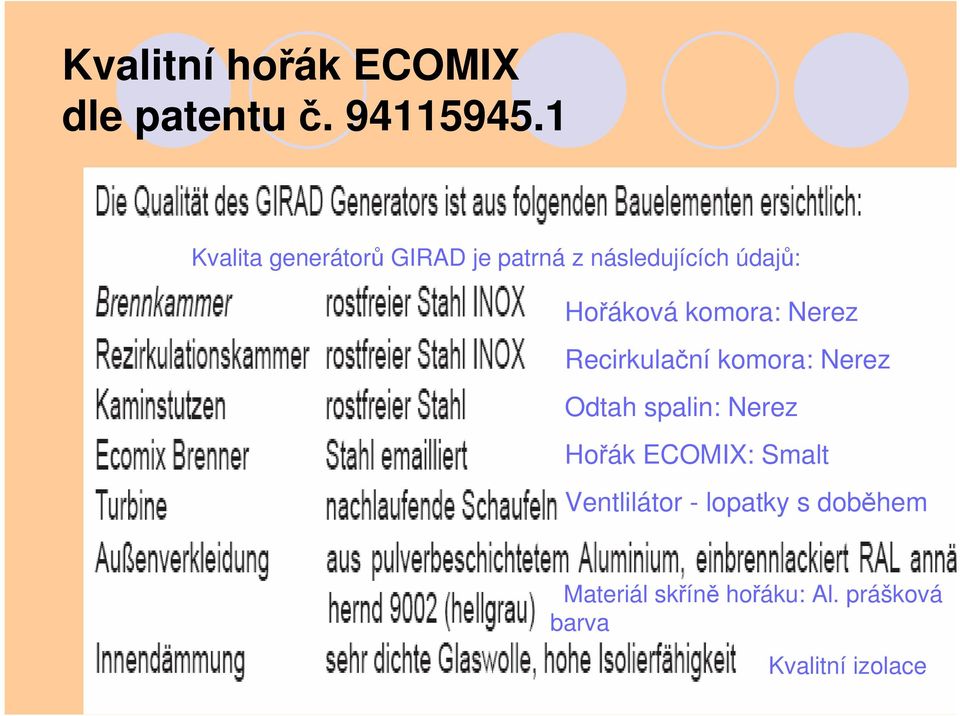

12 Kvalitní hořák ECOMIX dle patentu č Kvalita generátorů GIRAD je patrná z následujících údajů: Hořáková komora: Nerez Recirkulační komora: Nerez Odtah spalin: Nerez Hořák ECOMIX: Smalt Ventlilátor - lopatky s doběhem Materiál skříně hořáku: Al. prášková barva Kvalitní izolace

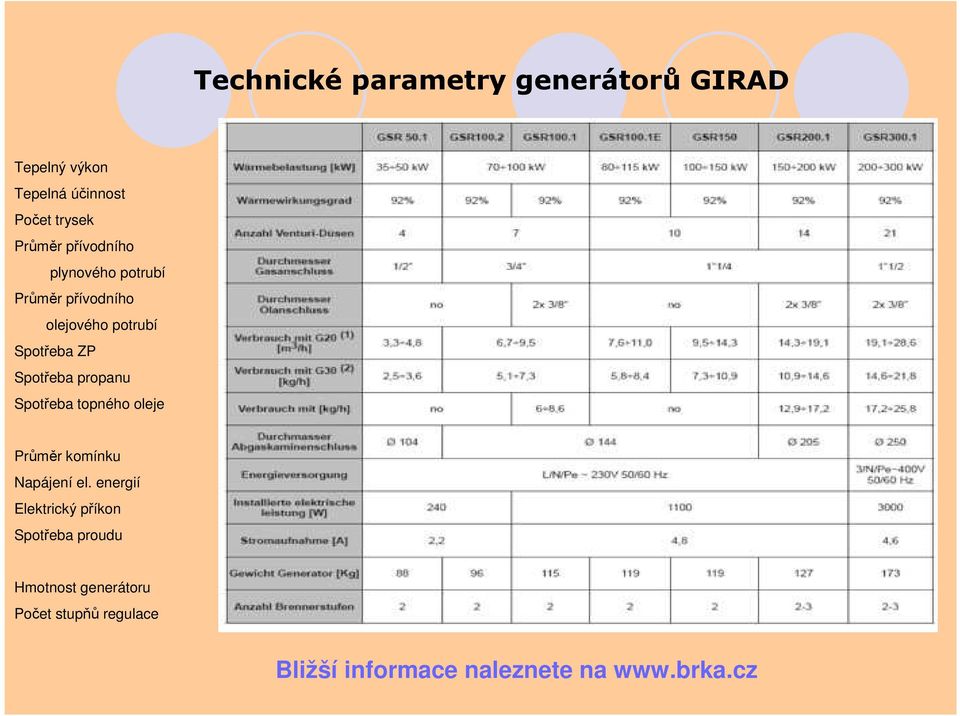

13 Technické parametry generátorů GIRAD Tepelný výkon Tepelná účinnost Počet trysek Průměr přívodního plynového potrubí Průměr přívodního olejového potrubí Spotřeba ZP Spotřeba propanu Spotřeba topného oleje Průměr komínku Napájení el. energií Elektrický příkon Spotřeba proudu Hmotnost generátoru Počet stupňů regulace Bližší informace naleznete na

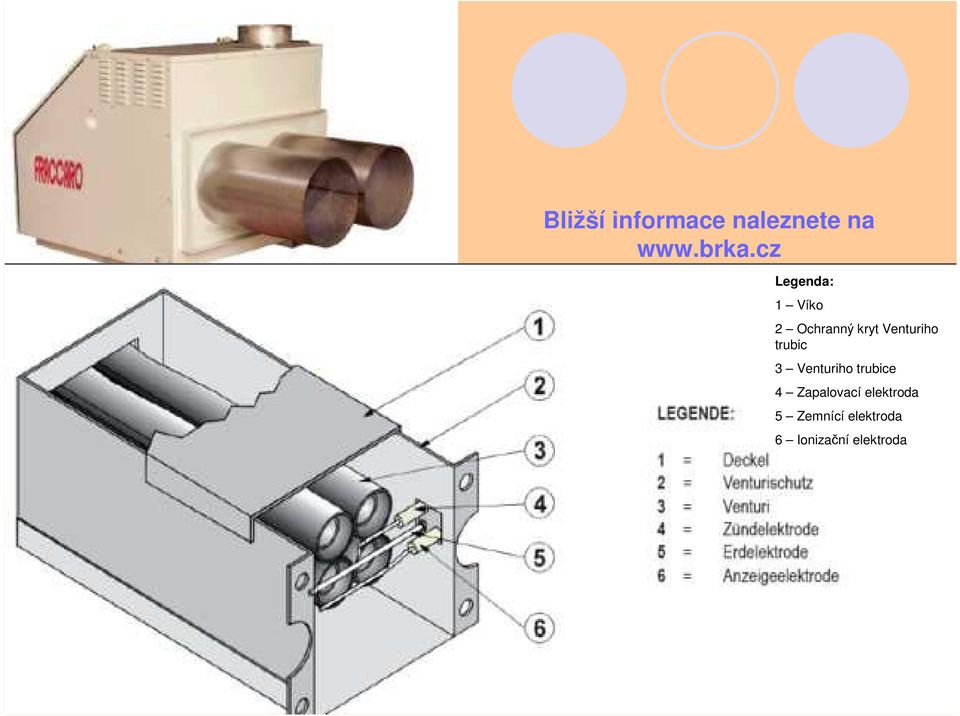

14 Bližší informace naleznete na Legenda: 1 Víko 2 Ochranný kryt Venturiho trubic 3 Venturiho trubice 4 Zapalovací elektroda 5 Zemnící elektroda 6 Ionizační elektroda

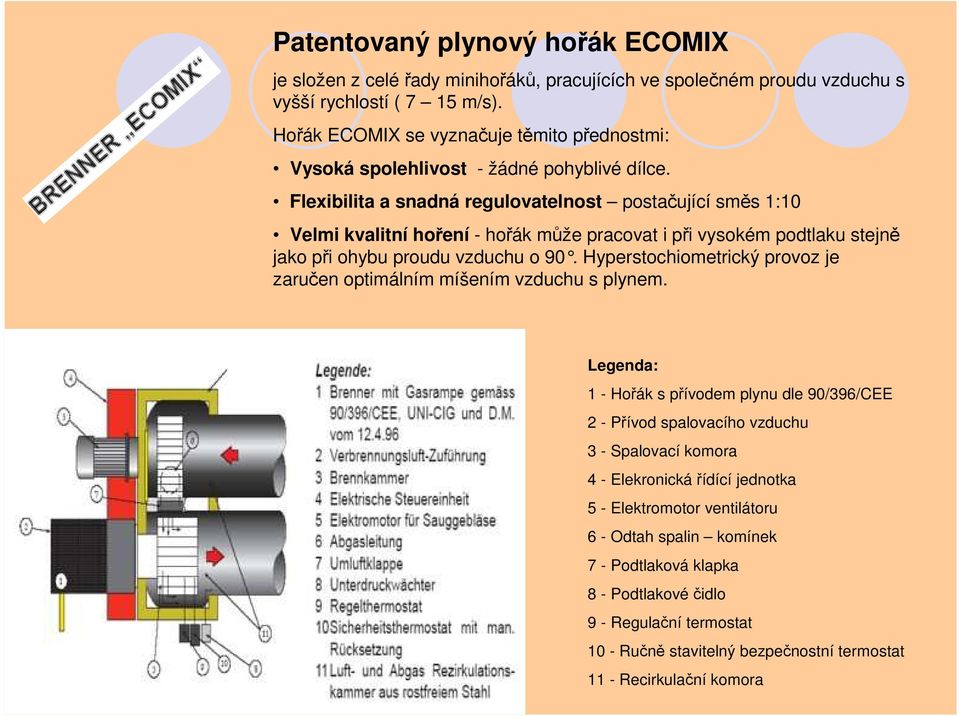

15 Patentovaný plynový hořák ECOMIX je složen z celéřady minihořáků, pracujících ve společném proudu vzduchu s vyšší rychlostí ( 7 15 m/s). Hořák ECOMIX se vyznačuje těmito přednostmi: Vysoká spolehlivost - žádné pohyblivé dílce. Flexibilita a snadná regulovatelnost postačující směs 1:10 Velmi kvalitní hoření - hořák může pracovat i při vysokém podtlaku stejně jako při ohybu proudu vzduchu o 90. Hyperstochiometrický p rovoz je zaručen optimálním míšením vzduchu s plynem. Legenda: 1 - Hořák s přívodem plynu dle 90/396/CEE 2 - Přívod spalovacího vzduchu 3 - Spalovací komora 4 - Elekronická řídící jednotka 5 - Elektromotor ventilátoru 6 - Odtah spalin komínek 7 - Podtlaková klapka 8 - Podtlakové čidlo 9 - Regulační termostat 10 - Ručně stavitelný bezpečnostní termostat 11 - Recirkulační komora

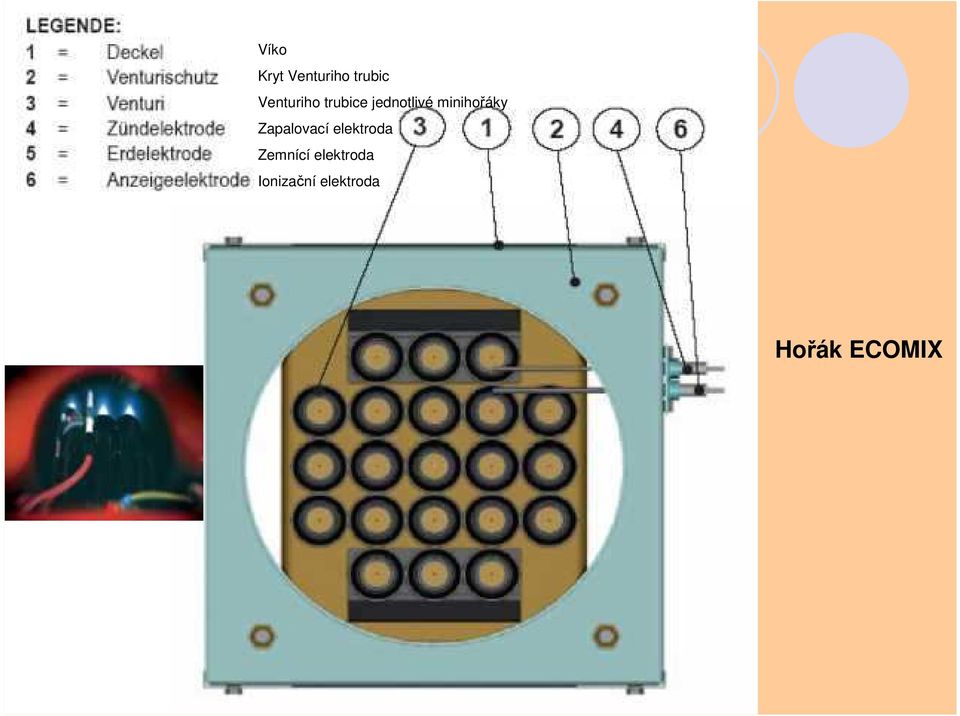

16 Víko Kryt Venturiho trubic Venturiho trubice jednotlivé minihořáky Zapalovací elektroda Zemnící elektroda Ionizační elektroda Hořák ECOMIX

17 Modely hořáků GIRAD a jejich výkony Model Výkon Regulace Počet trysek Napájení

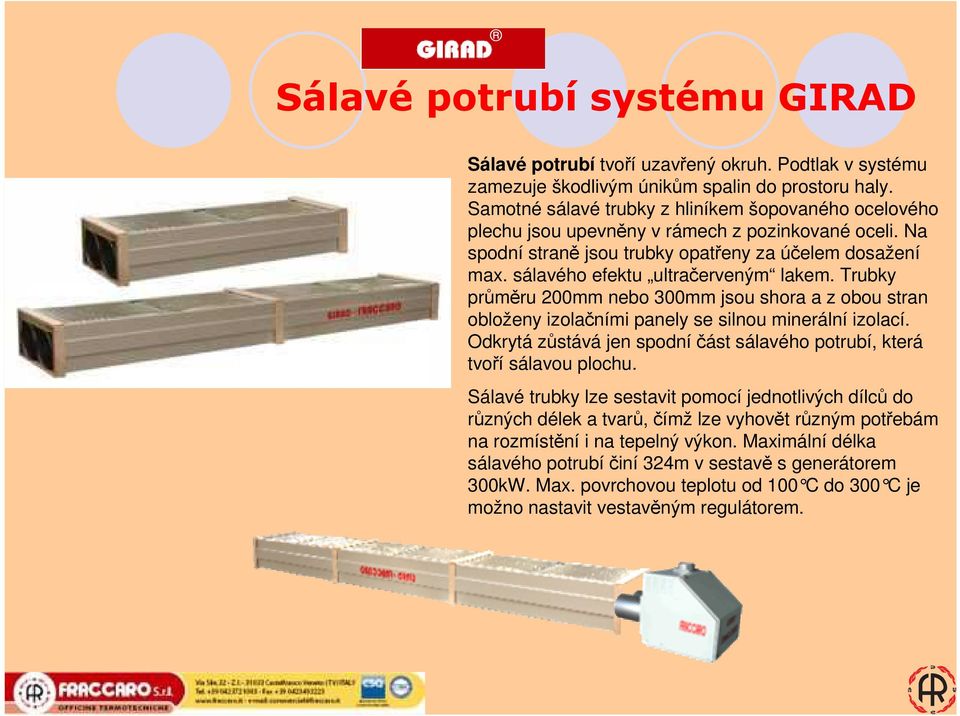

18 Sálavé potrubí systému GIRAD Sálavé potrubí tvoří uzavřený okruh. Podtlak v systému zamezuje škodlivým únikům spalin do prostoru haly. Samotné sálavé trubky z hliníkem šopovaného ocelového plechu jsou upevněny v rámech z pozinkované oceli. Na spodní straně jsou trubky opatřeny za účelem dosažení max. sálavého efektu ultračerveným lakem. Trubky průměru 200mm nebo 300mm jsou shora a z obou stran obloženy izolačními panely se silnou minerální izolací. Odkrytá zůstává jen spodní část sálavého potrubí, která tvoří sálavou plochu. Sálavé trubky lze sestavit pomocí jednotlivých dílců do různých délek a tvarů, čímž lze vyhovět různým potřebám na rozmístění i na tepelný výkon. Maximální délka sálavého potrubíčiní 324m v sestavě s generátorem 300kW. Max. povrchovou teplotu od 100 C do 300 C je možno nastavit vestavěným regulátorem.

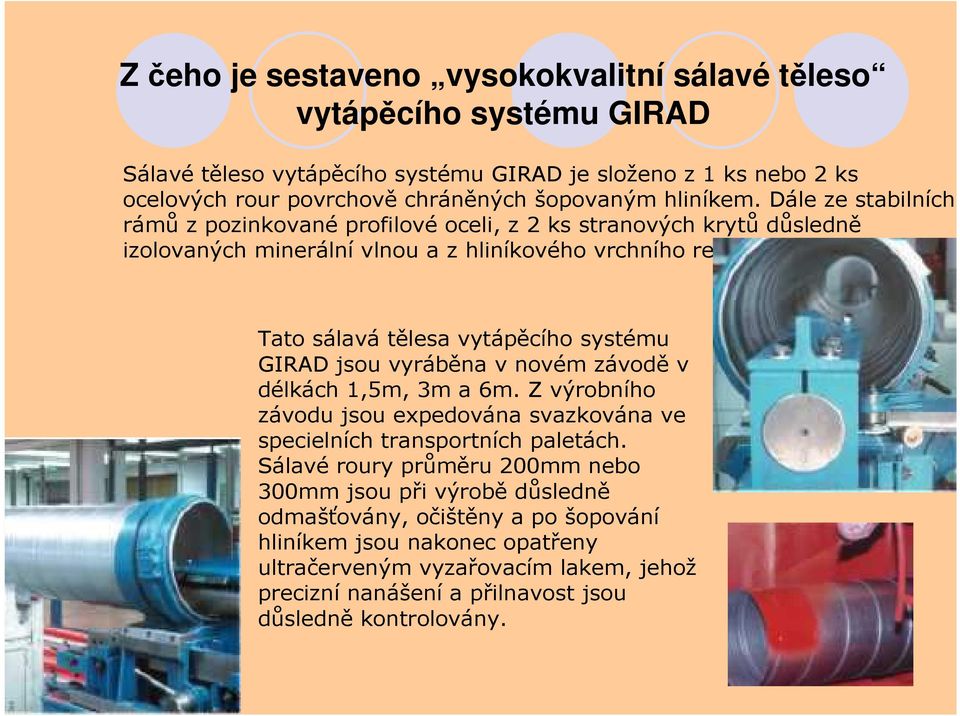

19 Z čeho je sestaveno vysokokvalitní sálavé těleso vytápěcího systému GIRAD Sálavé těleso vytápěcího systému GIRAD je složeno z 1 ks nebo 2 ks ocelových rour povrchově chráněných šopovaným hliníkem. Dále ze stabilních rámů z pozinkované profilové oceli, z 2 ks stranových krytů důsledně izolovaných minerální vlnou a z hliníkového vrchního reflektorového plechu. Tato sálavá tělesa vytápěcího systému GIRAD jsou vyráběna v novém závodě v délkách 1,5m, 3m a 6m. Z výrobního závodu jsou expedována svazkována ve specielních transportních paletách. Sálavé roury průměru 200mm nebo 300mm jsou při výrobě důsledně odmašťovány, očištěny a po šopování hliníkem jsou nakonec opatřeny ultračerveným vyzařovacím lakem, jehož precizní nanášení a přilnavost jsou důsledně kontrolovány.

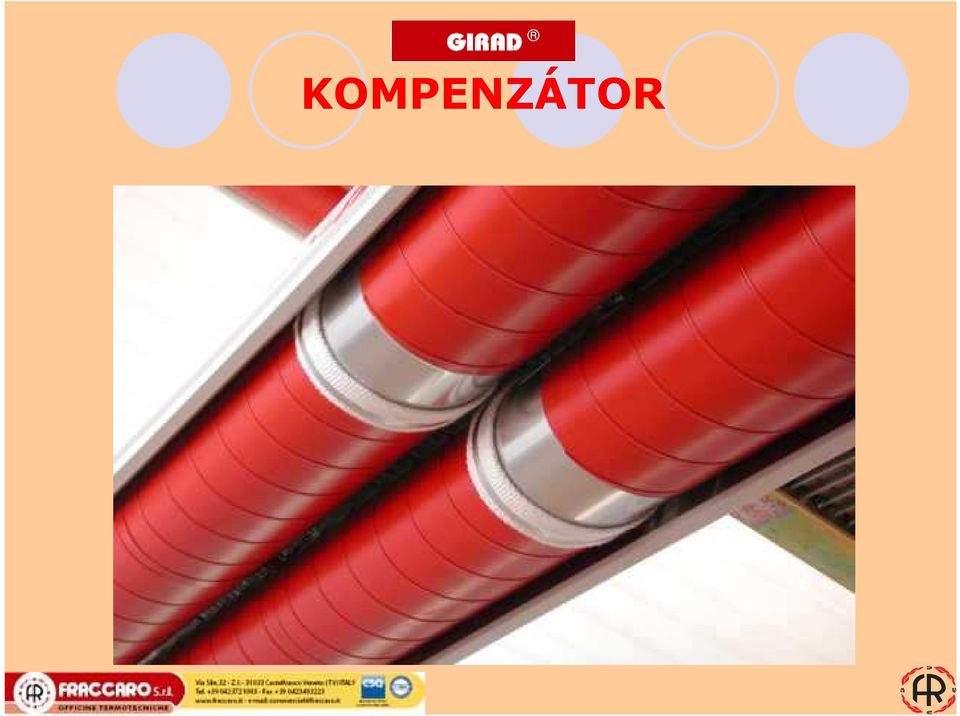

20 KOMPENZÁTOR

21 SÁLAVÉ TRUBKY

22 90 ohyb U - ohyb Příklady tvarů potrubí

23 Expedice: Balení do specielních rámů

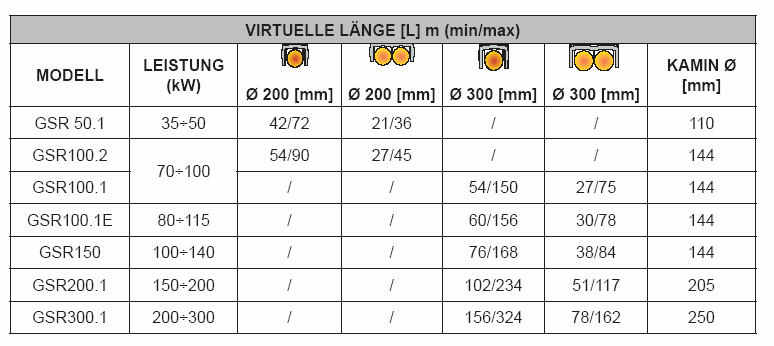

24 Projektování: Virtuální délka L /m/

25 Příklad návrhu systému GIRAD

26

27

28

29

30 MONTÁŽ Pravidla montáže: Minimáln lní výška montáže e sálavs lavého potrubí systému GIRAD jsou 4m nad podlahou haly. Jak jste se již dozvěděli, lze systém m GIRAD použít t a vytvarovat v širokém m spektru hal. PřísluP slušné dílce dle výrobního sortimentu (viz ceník) jsou použity v projektu vytápění,, zhotoveného projektantem. Sestavení jednotlivých dílcd lců do příslup slušného celku, jeho zavěšen ení pod strop a napojení na generátor provádí montážní firma.

31 MONTÁŽ

32 MONTÁŽ

33 MONTÁŽ Přírubami napojené vstupní dílce sálavého potrubí jsou nastrčeny ca 20 cm na roury generátoru.

34 Generátory GIRAD jsou kompaktní a téměř bezhlučná topná zařízení s moderním designem a s moderní technologií. Jejich konstrukce umožňuje umístění prakticky v/na každé hale. Montáž generátorů GIRAD na stěně objektu 1 Strahlheizband Sálavé těleso 2 Abgasleitung Komínek 3 Außenliegender, hängender Generator GIRAD Generátor na stěně 4 Raumthermostat Prostorový termostat 5 Elektrische Steuertafel GQK Regulace GQK

35

36 MONTÁŽ

37 i

38 GENERATOR WANDMONTAGE Montáž generátoru na stěnu haly

39 Příklad: Montáž generátorů na stěnu haly

40 Příklad: Montáž generátoru na stěnu haly

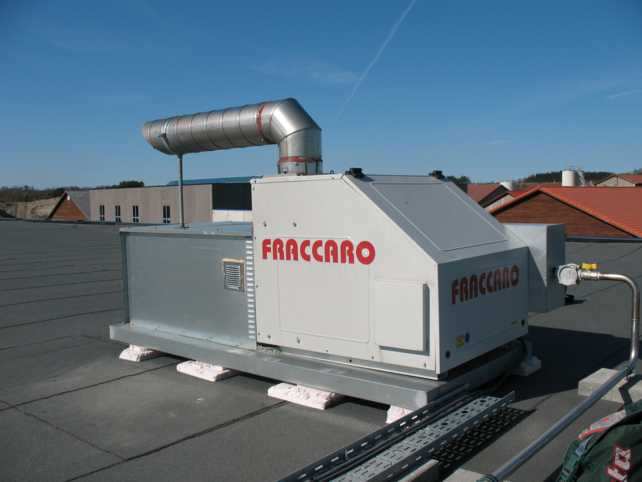

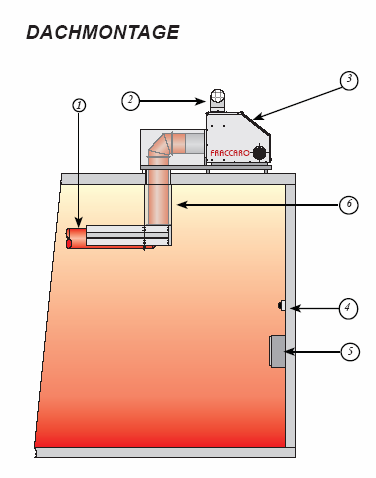

43 1 Sálavé těleso Montáž na střechu objektu 2 Komínek 3 Generátor GIRAD 4 Prostorový termostat 5 Regulace GQK 6 Nerezová ocel. trubka, červená

44

45

46

47

48 Montáž pod stropem haly 1 Sálavé těleso 2 Komínek 3 Otvor 4 Generátor GIRAD 5 Prostorový termostat 6 Regulace GQK

49

50

51

52

53

54 Možnosti řízení provozu vytápěcího systému GIRAD SCP počítačové programové řízení GQK klasické řízení

55 Tmavé infrazářiče

56 Legenda: 1,3 - Závitořezné šrouby 2 - Reflektor 4 Koncový díl reflektoru 5 Příruby 6 Koleno sálavých trubic 7 Kompenzátor 8 Spodní nosník závěs 9 Sálavé trubice 10 Držák reflektoru 11 Připojovací el. přístrojová vidlice Tmavé infrazářiče: Popis Otočný uzávěr víka skříně 13 Přístrojová zásuvka 230V 14 Spodní víko skříně 15 Vstup plynu ½ 16 Přívod vzduchu (výběr z více typů) 17 Komínek odtah spalin

57 Tmavé infrazářiče: Pohled do hořákov kové skříně

58 TmavéTmav infrazářiče: HořákHo Legenda: 1 - Hliníkový odlitek skříně ventilátoru 7 Kontrolka poruchy 13 Elektromotor ventilátoru 2 - Elektrody 8 - Přívod vzduchu 14 El. připojení 3 - Hořák Venturiho trubice 9 - Plynový ventil 15 Odtah spalin - komínek 4 - Hořáková zapalovací automatika 10 Přívod plynu 16 El. vidlice přístrojová 5 - Trysky 11 Rozdílovéčidlo 17 Tavná pojistka 2A (jen pro 6 - Blok trysek 12 Provozní kontrolka 2-stupňové hořáky)

59 Tmavé infrazářiče: Sálavé trubky Detail A: Detail sálavé trubky Příruba s 5 otvory opatřené oboustranně přírubami Detail B Příruba pro spojení sálavých trubek

60 Tmavé infrazářiče: Kompenzátor Legenda: 1 Koncový díl tvaru U s přírubami 2 Matice M8 3 Podložka 4 Keramické těsnění mezi přírubami 5 Kompenzátor 6 - Šroub M8 7 Sálavá trubka s přírubou (část)

61 říň trubka teplá s přírubami ěsnění mezi přírubami trubka studená s přírubami studená trubka u kompenzátoru tor s přírubami l tvaru U Tmavé infrazářiče: Sestavení

62 Tmavé infrazářiče: Příklad montáže

67 Pozinkované ocelové trubky průměru 22mm jsou navzájem spojované ocelovými lisovacími fitinkami průměru 22mm Pozinkovaný ocelový plech s ochranným lakem Dvojitá ochrana ochranný barevný lak na pozinkovaném ocelov plechu Samonosný profil Samonosnost panelu je tvořena stranovými nosnými profily a centrálním nosným profilem Flexibilita montáže Velká flexibilita montáže je dána četností nosných zá 1,5m Asymetrické kolektory Asymetričnost kolektorů zaručuje dosažení rovnom celé ploše panelů Teploty Max. teplota topného média dosahuje 200 C 110 C Teplovodní sálav lavé panely Trubky Ø 22

68 Teplovodn Teplovodní sálav lavé panely panely

69 WATERSTRIP Přednosti použití systému sálavých panelů WATERSTRIP: Čistota a hygiena vytápěného prostoru: Bez průvanu a víření prachu Optimální teplota v prostoru pobytu osob Jednoduchá a levná montáž Využití prostoru haly: Nepotřebují prostor na stěnách nebo na podlaze Rovnoměrné vytápění celé podlahové plochy Minimalizace údržby Systém přátelský k životnímu prostředí Minimalizace vrstvení vysokých teplot pod stropem haly

70 Teplovodní sálavé panely WATERSTRIP: Typová řada trubek (mm) trubek (mm) /m) st panelu bez vody (kg/m) st panelu s vodou (kg/m)

71 Legenda: 1 = Profilované sálavé desky z lakovaného ocelového plechu 2 = Trubky dn 22mm 3 = Příčné nosníky 4 = Izolace horní strany panelu 5 = Stranová směrová křidélka 6 = Kolektory čtvercového průřezu 7 = Krycí plech spojů jednotlivých panelů

72 Teplovodní sálavé panely Spojení panelů WATERSTRIP se sběrnými kolektory Propojení trubek sálavých panelů WATERSTRIP s trubkami sběrných kolektorů je prováděno lisovacími ocelovými fitinkami. Použitím lisovacích fitinek je dosaženo trvalé spolehlivé propojení. Průměr trubek na panelech i kolektorech je 22mm. Originální jsou fitinky ocelové typ Mannessmann. Pomocí lisovacích fitinek lze dosáhnout spolehlivého spojení jen pro teploty média do 110 C a do max. tlaku v soustavě 5 barů. V případě nutnosti je možné lisované spojení provařit.

73 Montáž teplovodních sálavých s panelů Panely jsou zavěšovány pod strop haly za příčné nosníky, opatřené na konci dvojicí vrtaných otvorů (obr.9). Rozteč otvorů viz tabulka rozměrů panelů. Do těchto otvorů bývají povlékány závěsné S háčky pro spojení se závěsnými řetězy. Upevnění závěsných řetězů např. hmoždinky u betonových stropů nebo přehozenířetězů u ocel. konstrukcí, je dáno konstrukcí stropu. V případě, že nevyhovuje standardní rozteč 1,5m příčných nosníků pro provedení závěsů, existuje možnost objednat a zakoupit (k dostání jako výběrové příslušenství) stranové závěsy. Tyto je možno pomocí šroubů (jsou součástí dodávky závěsů) uchytit na strany panelů v kterémkoliv místě (obr.9) vhodném pro umístění závěsu.

74 Teplovodní sálavé panely Typy kolektorů a jejich spojení s panely Propojení typu B souproud" Propojení typu D protiproud Propojení Tam Tam Zpět Zpět

75 Teplovodní sálavé panely: Příklad použit ití

76 Teplovodní sálavé panely: Příklad použit ití

77 Sv Světl tlé infraz infrazářiče: e:

78 Nabízené typy: IEM 10 IEM 35 klasické provedení pro průmyslové objekty, hliníkový reflektor IEM 10B IEM35B provedení pro technologické účely i vytápění hal, reflektor z pozinkovaného plechu IECH 10 IECH 30 kostelní infrazářiče se zlepšeným designem (typ udává výkon v kw)

79 Světl tlé infrazářiče: e: Počítačové ovládání soustavy infrazářičů Klasické ovládání infrazářičů

80 Typ Výkon min / max (kw) Světl Sv tlé infrazářiče infraz

81 Vytápění společenských sálů a kostelů má společné problémy: Enormně vysoké objekty Požadavek krátkodobého vytápění - jen několik hodin denně, několik dní v týdnu Požadavek bezhlučnosti, účinnosti, minimálního narušení vzhledu objektu Obvykle zákaz jakýchkoliv stavebních úprav Nesmí být narušen optický vzhled interiéru budovy Nesmějí nastat problémy s vlhkými spalinami Tepelný účinek topidel a spaliny nesmějí narušit malby, sochy, fresky, mozaiky,. Požadavek na mimořádně nízké náklady provozu to vše mohou splnit dobře navržené infrazářiče SUNRAD typu IECH 10-35

82 restaurace Terasy, venkovní restaurace ly enské sály ekladiště haly edváděcí haly haly elové haly ry a opravny letadel Hangáry a opravny letadel haly, překladi Kostely, společensk objekty lské objekty Terasy, venkovn ceúčelov Obrazová galerie Výrobn Výrobní haly haly Sportovn portovní a a více v Sportovn Sportovní stadiony stadiony Skladovac Skladovací haly, p Hang Výstavn Výstavní a a předv p lny, opravny Autod Autodílny, opravny Zem Zemědělsk Dr Drůbe bežárny rny Kostely, spole

83 Výrobní haly

84 Výrobní haly

85 Výrobní haly

86 Výrobní haly

87 Výrobní haly

88 Výrobní haly

89 Výrobní haly

90 Výrobní haly

91 Výrobní haly

92 Sportovn Sportovní haly haly

95 Sportovní haly

96 Tréninkov ninkové golfové hříště

97 Tréninkov ninkové golfové hříště

98 Tréninkov ninkové golfové hřiště

99 Tréninkov ninkové golfové hřiště

100 Vyt Vytápění hřišť a stadion a stadionů

101 tlými infrazářiči stadionu stadionu Vytápění stadionu tlými infraz světlými infraz Vyt Vyt sv sv

102 Skladiště a překladip ekladiště

103 Skladiště a p a překladi ekladiště

104 Sklady

106 Sklady

111 Hangáry CHINA SOUTHERN AIRLINES NATO US NAVY ROYAL DANISH AIRFORCE SOUTH KOREA FOREST SERVICE AERO-DIENST JET AVIATION FLYPLASS TORP LUFTHANSA TECHNIK

112 Hangáry a opravny letadel

114 Hngáry a opravny letadel

117 Hangár r helikoptér

120 Výstavní sály

123 Autodílny a opravny vozidel

124 Autodílny a opravny vozidel lny a opravny vozidel

125 Autodílny a opravny vozidel

129 WERKSTÄTTEN Autodílny a opravny vozidel

130 objekty rny lské objekty bežárny Zemědělsk Drůbe Dr Zem

131 objekty rny lské objekty bežárny Zemědělsk Drůbe Dr Zem

132 Dr Drůbe bežárny rny

133 objekty lské objekty Drůbe Dr bežárny rny Zemědělsk Zem
