2 Tmavé zářiče Schwank základy vytápění infračerveným zářením Inovační, energeticky efektivní, s rychlou montáží a tiché Značka Schwank je již přes 75 let pojmem pro inovační nápady udávající směr v oblasti vytápění hal. Naším produktem je teplo. Příjemné teplo. Sálavé teplo. Princip jsme odkoukali od Slunce. Tepelné paprsky Slunce jako infračervené vlnění pronikají vzduchem téměř beze ztrát a aktivují se až tehdy tedy pocítíme je jako teplo když tyto sluneční paprsky dopadají na osoby nebo plochy předmětů. Ušetříte energii. Nízkou teplotu vzduchu vyrovnává teplo přenášené sáláním. S nízkou teplotou vzduchu vzniká menší rozdíl mezi vnitřní a vnější teplotou vzduchu. Klesají ztráty při transmisi a větrání: vy ušetříte cennou energii a značně snížíte své provozní náklady. Přesně tak působí i zářič značky Schwank: infračervené záření lze pocítit přímo na povrchu pokožky jako příjemné teplo. Nepřímý účinek sálavého topení zpozorujeme také na ohřívání okolních ploch v prostoru pobytu: na podlaze, na předmětech zařízení atd. Výsledkem je příjemná senzitivní teplota při nízkých teplotách vzduchu. Tento fyzikální vztah lze vyjádřit pomocí jednoduchého vzorce: Při tradičním topení proudí ohřátý vzduch z užitného prostoru nahoru a ven. t E = t L + t S 2 za předpokladu,že t L < t S Při použití infračervených topných systémů od firmy Schwank zůstává teplo tam, kde je ho zapotřebí. t E =senzitivní teplota (teplota v místnosti) t L = teplota vzduchu t S = sálavá teplota Použití infračerveného topení značky Schwank má mnohé přednosti: úspora energetických nákladů mezi 30% a 50% ve srovnání s tradičními systémy stejnoměrné, přirozené a pohodlné teplo vytápění zón příp. účinných ploch je možné nevzniká průvan ani víření prachu rychlé doby ohřevu (roztopení)

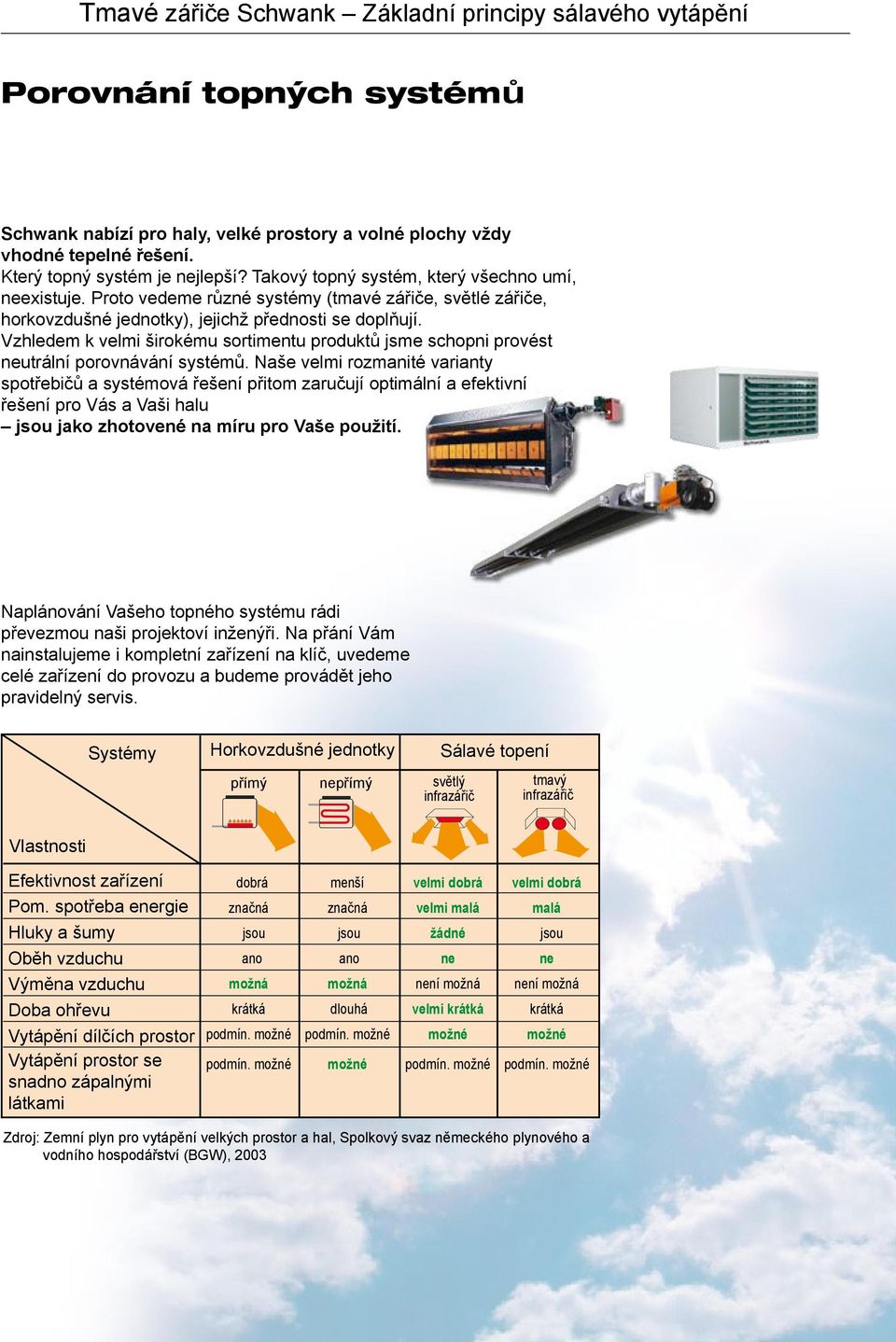

3 Tmavé zářiče Schwank Základní principy sálavého vytápění Porovnání topných systémů Schwank nabízí pro haly, velké prostory a volné plochy vždy vhodné tepelné řešení. Který topný systém je nejlepší? Takový topný systém, který všechno umí, neexistuje. Proto vedeme různé systémy (tmavé zářiče, světlé zářiče, horkovzdušné jednotky), jejichž přednosti se doplňují. Vzhledem k velmi širokému sortimentu produktů jsme schopni provést neutrální porovnávání systémů. Naše velmi rozmanité varianty spotřebičů a systémová řešení přitom zaručují optimální a efektivní řešení pro Vás a Vaši halu jsou jako zhotovené na míru pro Vaše použití. Naplánování Vašeho topného systému rádi převezmou naši projektoví inženýři. Na přání Vám nainstalujeme i kompletní zařízení na klíč, uvedeme celé zařízení do provozu a budeme provádět jeho pravidelný servis. Systémy Horkovzdušné jednotky Sálavé topení přímý nepřímý světlý infrazářič tmavý infrazářič Vlastnosti Efektivnost zařízení Pom. spotřeba energie Hluky a šumy Oběh vzduchu Výměna vzduchu Doba ohřevu Vytápění dílčích prostor Vytápění prostor se snadno zápalnými látkami dobrá menší velmi dobrá velmi dobrá značná značná velmi malá malá jsou jsou žádné jsou ano ano ne ne možná možná není možná není možná krátká dlouhá velmi krátká krátká podmín. možné podmín. možné možné možné podmín. možné možné podmín. možné podmín. možné Zdroj: Zemní plyn pro vytápění velkých prostor a hal, Spolkový svaz německého plynového a vodního hospodářství (BGW), 2003

4 Tmavé zářiče Schwank funkce a výhody Technika tmavých infrazářičů Flexibilita je naší silnou stránkou: tmavé infrazářiče Schwank jsou ideální pro široké spektrum aplikací, včetně instalací do hal se střední až nízkou výškou stropu. Jako renomovaná celosvětově operující společnost určujeme nová pravidla v oblasti tmavých infrazářičů. Efektivní a pohodlné: Dlouhý a laminární plamen zajišťuje vynikající distribuci sálavého tepla a mimořádnou energetickou účinnost tmavých zářičů Schwank. K dosažení tohoto plamene se ve speciálně zkonstruované hořákové komoře vyrobí směs plynu a vzduchu (obr. 1). Tato směs se pak protlačí keramickou deskou s hořáky (vynález firmy Schwank) a na její přední straně se zapálí pomocí zapalovací elektrody. Vznikne až 5m dlouhý laminární plamen, který je až pětinásobně delší než u většiny výrobků ostatních výrobců. Obr. 1 Magnetický plynový ventil Automatické hlídání plamene Zapalovací a ionizační elektroda Plyn Příruba Spalovací vzduch Tryska hořáku Hubice hořáku Diferenční tlakový spínač Tlačný ventilátor Sálavá trubka Keramická deska Směs plynu se vzduchem

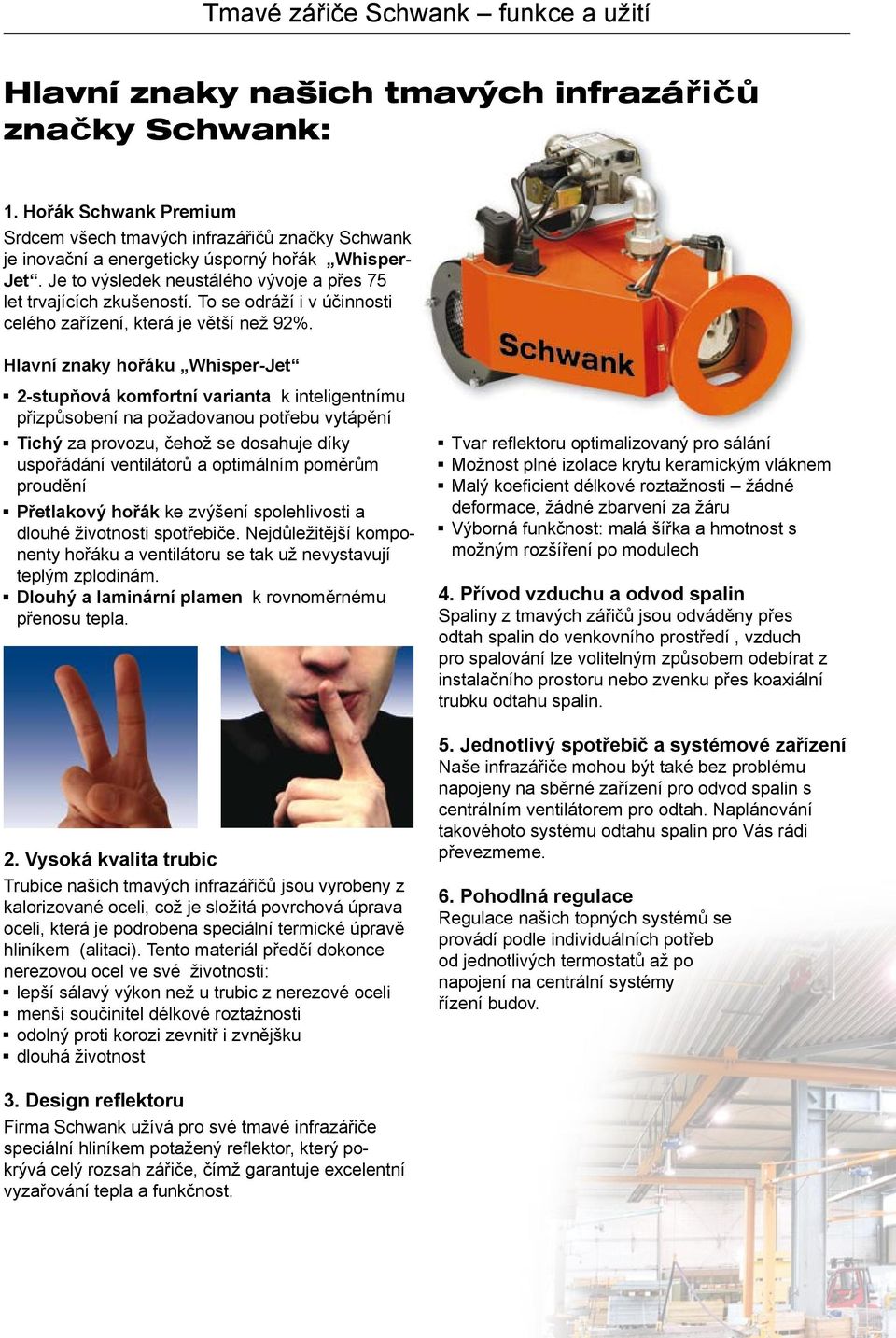

5 Tmavé zářiče Schwank funkce a užití Hlavní znaky našich tmavých infrazářičů značky Schwank: 1. Hořák Schwank Premium Srdcem všech tmavých infrazářičů značky Schwank je inovační a energeticky úsporný hořák Whisper- Jet. Je to výsledek neustálého vývoje a přes 75 let trvajících zkušeností. To se odráží i v účinnosti celého zařízení, která je větší než 92%. Hlavní znaky hořáku Whisper-Jet 2-stupňová komfortní varianta k inteligentnímu přizpůsobení na požadovanou potřebu vytápění Tichý za provozu, čehož se dosahuje díky uspořádání ventilátorů a optimálním poměrům proudění Přetlakový hořák ke zvýšení spolehlivosti a dlouhé životnosti spotřebiče. Nejdůležitější komponenty hořáku a ventilátoru se tak už nevystavují teplým zplodinám. Dlouhý a laminární plamen k rovnoměrnému přenosu tepla. 2. Vysoká kvalita trubic Trubice našich tmavých infrazářičů jsou vyrobeny z kalorizované oceli, což je složitá povrchová úprava oceli, která je podrobena speciální termické úpravě hliníkem (alitaci). Tento materiál předčí dokonce nerezovou ocel ve své životnosti: lepší sálavý výkon než u trubic z nerezové oceli menší součinitel délkové roztažnosti odolný proti korozi zevnitř i zvnějšku dlouhá životnost Tvar reflektoru optimalizovaný pro sálání Možnost plné izolace krytu keramickým vláknem Malý koeficient délkové roztažnosti žádné deformace, žádné zbarvení za žáru Výborná funkčnost: malá šířka a hmotnost s možným rozšíření po modulech 4. Přívod vzduchu a odvod spalin Spaliny z tmavých zářičů jsou odváděny přes odtah spalin do venkovního prostředí, vzduch pro spalování lze volitelným způsobem odebírat z instalačního prostoru nebo zvenku přes koaxiální trubku odtahu spalin. 5. Jednotlivý spotřebič a systémové zařízení Naše infrazářiče mohou být také bez problému napojeny na sběrné zařízení pro odvod spalin s centrálním ventilátorem pro odtah. Naplánování takovéhoto systému odtahu spalin pro Vás rádi převezmeme. 6. Pohodlná regulace Regulace našich topných systémů se provádí podle individuálních potřeb od jednotlivých termostatů až po napojení na centrální systémy řízení budov. 3. Design reflektoru Firma Schwank užívá pro své tmavé infrazářiče speciální hliníkem potažený reflektor, který pokrývá celý rozsah zářiče, čímž garantuje excelentní vyzařování tepla a funkčnost.

6 Tmavé zářiče Schwank Naše série spotřebičů calorschwank Plně izolovaný s nízkou spotřebou zemního plynu keramika-isolační Zářič calorschwank je špičkový model mezi tmavými infrazářiči s největší energetickou účinností a až o 20% menší spotřebou plynu oproti tradičním infrazářičům při jen nepatrně vyšších investičních nákladech. Toto umožňuje inovační technologie hořáku a velmi kvalitní keramická izolace krytu spotřebiče. Použitý izolační materiál známý z vesmírné techniky dosahuje přes svou menší tloušťku materiálu 4-násobnou izolační účinnost oproti tradičním materiálům. Vysoká teplotní stálost této speciální keramické izolace (přes 1000 C) zajišťuje mimoto velmi vysokou a konstantní sálavou účinnost a dlouhou životnost. volitelně s 2-stupňovou regulací infraschwank & novoschwank Cenově výhodná alternativa. volitelně s 2-stupňovou regulací (infraschwank) Zářiči infraschwank & novoschwank udáváme směr v oblasti vytápění hal. Optimalizovaným spalováním šetřícím životní prostředí, které probíhá na keramické desce hořáku. Technicky promyšlenou konstrukcí trubicových zářičů a reflektorů zajišťují tyto tmavé infračervené zářiče vysokou účinnost a tím znatelné úspory energie a dlouhou životnost. ZNAKY novoschwank DOBRY infraschwank LEPŠÍ calorschwank NEJLEPŠÍ Whisper-Jet Hořák s tlačným ventilátorem Schwank Keramická destička Turbulátor volitelně s 2-stupňovou plná isolace

7 Tmavé zářiče Schwank Tvary a projektování Všechny série zářičů novoschwank / infraschwank a calorschwank jsou k dostání ve verzích L a U: Verze L: Kde je specificky požadován menší výkon, mohou být jednotlivými zářiči pokryty větší úseky vytápěné plochy. Verze U: u tvaru U paralelně vedené trubice zajistí vyváženější teplotní výstup a vyšší sálavou intenzitu. Odtah spalin Odtah spalin Projektování Důležité je stejnoměrné sálání tepla do vytápěného prostoru. Nerovnoměrné rozdělení vede k zónám s nízkými teplotami, podobně jako stíny v osvětlovací technice. To však může být v některých případech účelné, např. skladové prostory. Tmavé zářiče Schwank ve svislé montáži Při plánování Vám rádi podají pomocnou ruku naši experti. Odhadem lze návrh rozmístění zářičů provést následujícím způsobem: Tmavé zářiče Schwank v šikmé montáži H H 30 sklon 0,75 x H 2 x H 0,75 x H 3 x H 0,75 x H 0,75 x H 0,75 x H 0,75 x H 1,5 x H 1,5 x H 1,5 x H 1,5 x H 0,75 x H 0,75 x H 0,75 x H 0,75 x H 0,75 x H 2 x H 0,75 x H 3 x H
