1 Katalog strojů Výrobní linka na oplatky STROJÍRNY CHRÁŠŤANY, A. S.

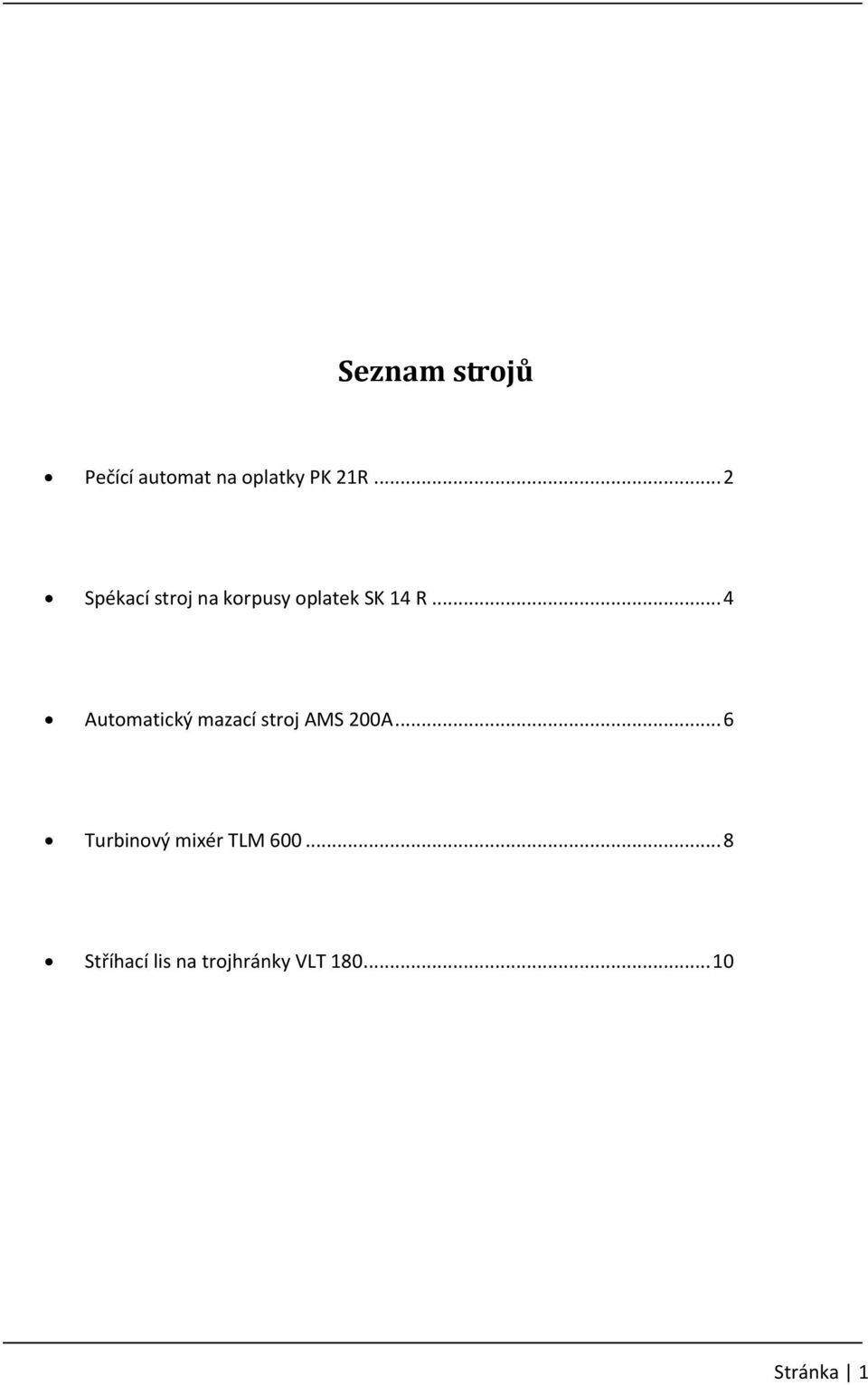

2 Seznam strojů Pečící automat na oplatky PK 21R... 2 Spékací stroj na korpusy oplatek SK 14 R... 4 Automatický mazací stroj AMS 200A... 6 Turbinový mixér TLM Stříhací lis na trojhránky VLT Stránka 1

3 Pečící automat PK 21 R, 2X A Pečící automat PK 21 R, 2 X A Pečící automat na oplatky nebo malé vafle, dodávaný pouze s 21 pečícími plotnami. Stlačeným vzduchem ovládaný manipulátor ukládá korpusy oplatek do automatického rotačního zásobníku. Stroj je používán samostatně nebo zařazován do neautomatických výrobních linek na lázeňské oplatky nebo trojhránky. Stroj má certifikaci shody s předpisy EU nebo GOST. Stránka 2

4 Pečící automat PK 21 R, 2X A Technické parametry Parametr Velikost Šířka Výška Průměr stolu Hmotnost stroje 2310 mm 1250 mm 2210 mm 1450 kg Jmen. příkon horní plotny 500 W 0,5% Jmen. příkon dolní plotny 500 W 0,5% Počet kleští Dávkovací čerpadlo Pohon dávkovacího čerpadla Pohon stroje: motor s převodovkou řízený měničem frekvence LENZE GKR 04 Pohon zásobníku Připojovací jmen. napětí Celkový příkon stroje Výkon stroje (teoretický) pro nastavený pečící čas 65 s/8,5 h Tlak vzduchu (pro pohon manipulátoru) Množství vzduchu 21 ks 1 ks stlačený vzduch 0,5 až 0,6 MPa 250 W stlačený vzduch 0,5 až 0,6 MPa 3 x 230/400 V/50 Hz 21,4 kw 9886 ks 0,5 0,6 MPa 240 l/min REGULACE: mikroprocesová C x horní plotny, 3 x spodní plotny teplotní měřící sondy Typ J (výrobce OMEGA Newport) Doba plnění zásobníku korpusy 1 h Centrální řídící jednotka FESTO Typ FC Stránka 3

5 Spékací stroj na korpusy oplatek SK 14 R, 1 V S Spékací stroj na korpusy oplatek SK 14 R, 1 V S Ručně ovládaný tzv. spékací stroj určený na spékání dvou korpusů oplatek, mezi nimiž je prosyp s vysokým obsahem cukru. Stroj se dodává v jednom provedení se 14 spékacími plotnami. Stroj má certifikaci shody s předpisy EU a GOST. Stránka 4

6 Spékací stroj na korpusy oplatek SK 14 R, 1 V S Technické parametry Parametr Velikost Šířka Výška Průměr stolu Hmotnost stroje 2310 mm 1250 mm 2210 mm 1150 kg Jmen. příkon horní plotny 500 W 0,5% Jmen. příkon dolní plotny 500 W 0,5% Počet kleští Připojovací jmen. napětí Celkový příkon stroje Rozpětí spékacích časů Výkon stroje (teoretický) pro nastavený pečící čas 47 s/8,5 h 14 ks 3 x 230/400 V/50 Hz 14,6 kw s ks REGULACE: mikroprosesorová C x spodní plotny teplotní měřící sondy typ HTTC 72-J-18U-4 (OMEGA Newport) Stránka 5

7 Automatický mazací stroj AMS 200A Automatický mazací stroj AMS 200A Jednohlavý automatický mazací stroj pro mazání oplatek o průměru 180 mm (maximálně 200 mm) mastným krémem kontaktním způsobem. Stroj je obvykle zařazen v neautomatické výrobní lince na výrobu vrstvených oplatek. Stránka 6

8 Automatický mazací stroj AMS 200A Technické parametry Parametr Velikost Maximální rozměr oplatky Šířka nanášecího válce Maximální počet vaflí ve stohu Tloušťka vrstvy krému Příkon pohonu mazacího válce Příkon pohonu kalibrovacích válců a stohování Příkon pohonu podávacího stolu Příkon topení válců Příkon ohřevu dorazů Celkový příkon stroje Délka stroje Šířka stroje Výška stroje Hmotnost stroje Tlakový vzduch Spotřeba tlakového vzduchu Teoretický největší výkon stroje Trvalý výkon stroje Maximální výška bloku oplatek Ø 200 mm 200 mm 6 ks 1 2 mm 250 W 250 W 250 W 60 W a 30 W 5 x 5 W 1 kw mm 900 mm mm cca 350 kg 0,5 0,6 MPa 300 l/min 30 ks/min 30 ks/min 25 mm Z důvodů průběžné inovace se mohou některé detaily od skutečnosti lišit. Stránka 7

9 Turbinový mixér TML 600 Turbinový mixér TML 600 Turbinové mixéry na výrobu vaflového těsta, zhotovené celé z nerezu. Stroje jsou konstrukčně shodné a liší se pouze vnějšími rozměry, tj. zejména objemem nádrže a výkonem motoru. Všechny varianty jsou vybaveny časovým spínačem. Stroje mají certifikaci shody s předpisy EU a GOST. Stránka 8

10 Turbinový mixér TML 600 Technické parametry Parametr Velikost Maximální objem nádoby Optimální použitelný objem nádoby Připojovací napětí Příkon elektromotoru Průměr nádoby Výška stroje Hmotnost stroje Maximální hlučnost 140 l 90 l 3 x 230/400 V/50 Hz 3 4 kw 640 mm mm 105 kg 80 db (A) Stránka 9

11 Stříhací lis na trojhránky VLT 180 Stříhací lis na trojhránky VLT 180 Ručně ovládaný, stlačeným vzduchem poháněný střihací lis na namazané a ochlazené bloky lázeňských oplatek. Dodává se řezací hlavou pro 6 nebo 8 dílů. Stroj bývá zpravidla zařazen do neautomatické výrobní linky na trojhránky. Stránka 10

12 Stříhací lis na trojhránky VLT 180 Technické parametry Parametr Velikost Pracovní tlak vzduchu Maximální výška bloku oplatek Maximální průměr bloku oplatek Spotřeba stlačeného vzduchu 0,6 mpa Délka stroje Šířka stroje Výška stroje Hmotnost stroje 0,6 mpa 25 mm 180 mm 250 l/min 500 mm 500 mm 800 mm 42 kg Stránka 11
