Globoidní otočné stoly

Transkript

1 Globoidní otočné stoly 43

2 Globoidní otočné stoly Globoidní otočné stoly Naše nejmenší Kompaktní otočné stoly projektované pro maximální zatížení 50 až 2000 kg při extrémně krátkém pracovním taktu a vysoké přesnosti pracovních poloh. Změna rotačního pohybu pohonu na cyklický otočné desky pomocí převodu s globoidní drážkou. Hlavní oblasti využití globoidních otočných stolů EXPERT jsou balící, montážní a textilní stroje, manipulační automaty, podávací zařízení, svářecí stroje a stroje pro výrobu skla, t.j. výrobní procesy, při kterých se kvůli vysoké produkci vyžadují extrémně krátké doby taktu. Specifické znaky a výhody: Otočné stoly jsou zpravidla poháněny převodovým motorem, montovaným zákazníkem. Doba kroku je stanovena převodovým poměrem převodovky. Otočný stůl je možné dodat i bez pohonu a je možné ho přímo začlenit do hnacího řetězce zařízení. 44

3 Globoidní otočné stoly EXPERT jsou vybaveny kalenými a broušenými globoidními vačkami a čepy. Provedení ložiska na výstupní straně je speciálně vybrané a odpovídá vysokému zatížení globoidního otočného stolu. Globoidní otočný stůl má výstupní přírubu s centrováním a standardními otvory, na kterou se dá namontovat základní otočná deska. EXPERT dodává alternativně základní otočné desky podle výkresu zákazníka. Přehled výrobků Typ Přesnost Přesnost Prostoj Axiální házení Radiální házení Hmotnost* dělení opakování na výstupní přírubě na výstupní přírubě EGD80 ± 75 sek. 20 sek. 40 sek. 0,02 mm 0,02 mm cca 30 kg EGD100 ± 60 sek. 15 sek. 40 sek. 0,02 mm 0,02 mm cca 40 kg EGD125 ± 48 sek. 12 sek. 24 sek. 0,02 mm 0,02 mm cca 80 kg EGD160 ± 40 sek. 10 sek. 20 sek. 0,02 mm 0,02 mm cca 110 kg EGD200 ± 30 sek. 8 sek. 16 sek. 0,03 mm 0,03 mm cca 150 kg EGD250 ± 24 sek. 6 sek. 12 sek. 0,03 mm 0,03 mm cca 400 kg * Hmotnost bez nadstaveb jako např. motor, převodovka, vybavení kabely atd. Typ Max. povolená axiální síla Max. povolená radiální síla Max. povolený naklápěcí moment F ax (N) F rad (N) M nakl (Nm) EGD EGD EGD EGD EGD EGD Poloha vestavby Standardně jsou globoidní otočné stoly koncipované na horizontální vestavbu. Olejové armatury jsou v tomto případě umístěny na straně tělesa 1. Hnací hřídel Poloha hnacího hřídele je standardně na straně tělesa 4, na žádost zákazníka na straně 3 anebo oboustranně. Alternativní průměry a délky konců hřídelí a drážek přesného pera je nutno uvést v poptávce. Poloha nástavby Polohu nástavby stolu zjistíte z následujícího rozměrového a katalogového listu. Pohled X Mazání Převodovka je naplněná minerálním olejem s třídou viskozity CLP460. Na žádost zákazníka může byt převodovka naplněná syntetickým anebo potravinářským olejem. Lakování Tělesa ve standardním provedení jsou lakována lakem RAL

4 EGD80 s SEW SAF37-DR63M4B 0,18 kw Pozor: horní hrana výstupní příruby a horní hrana motoru = 0 mm 4x M8, 12 hloubka 46

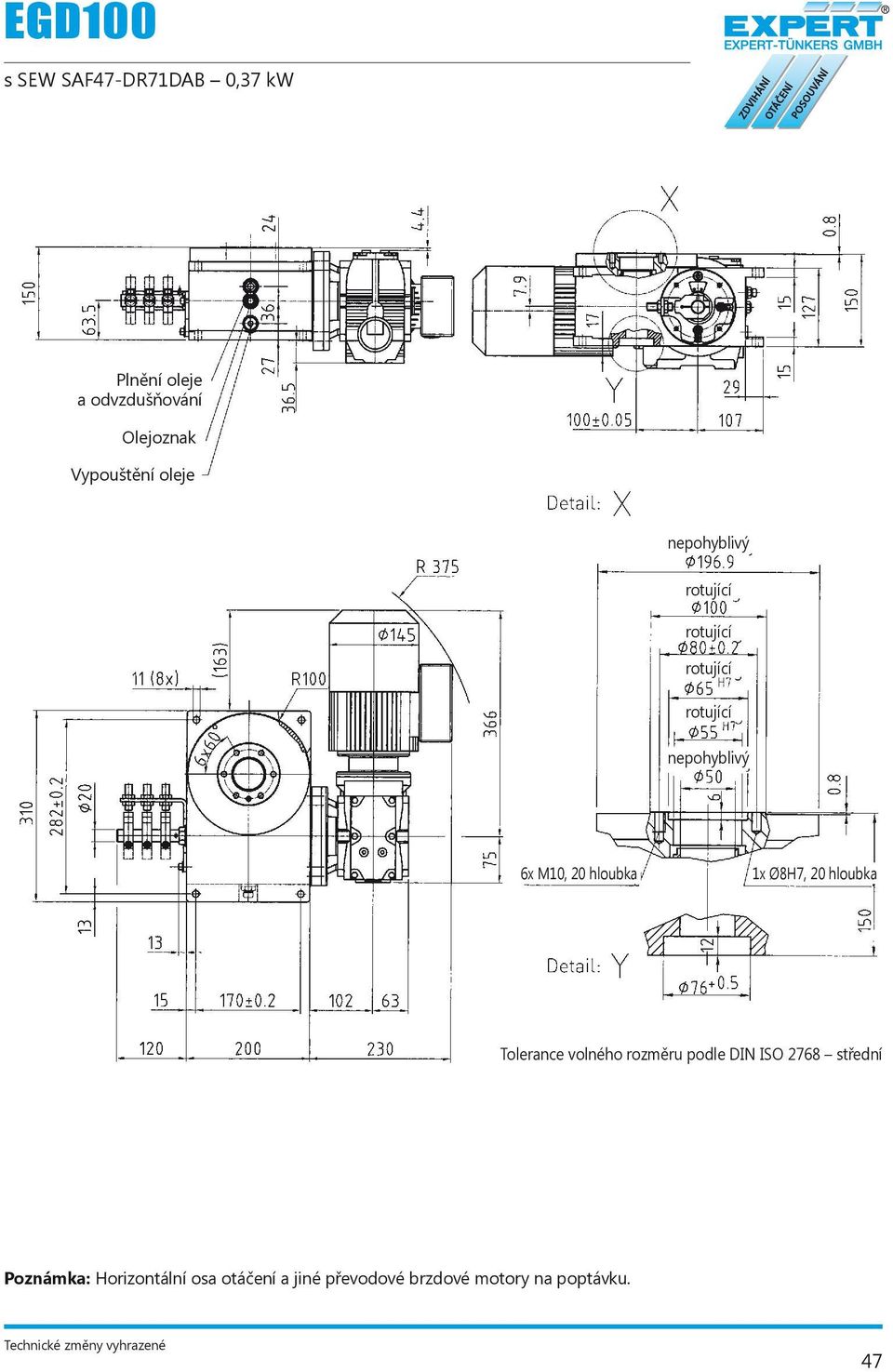

5 EGD100 s SEW SAF47-DR71DAB 0,37 kw 6x M10, 20 hloubka 1x Ø8H7, 20 hloubka 47

6 EGD125 s SEW SAF57-DT80K4B 0,55 kw 6x M8, 15 hloubka 1x Ø8H7, 10 hloubka 48

7 EGD160 s SEW KAF47-DT90S4B 1,10 kw 6x M12, 24 hloubka 1x Ø10H7, 20 hloubka 49

8 EGD200 s SEW KAF67-DV100L4B 3,00 kw 8x M12, 20 hloubka 1x Ø10H7, 20 hloubka 50

9 EGD250 s SEW KAF77-DV112M4B 4,00 kw 8x M12, 20 hloubka 51
