1 Inštalácia a použitie Verzia KRAUSE-Werk pre zvislé rebríky v súlade s normami DIN DIN EN ISO DIN

2 1. Všeobecne Montážny návod je súčasťou výrobku zvislých rebríkov a systému ochrany proti pádu nazvaných stručne požiarne rebríky Krause. Zložky tohto produktu boli vyvinuté podľa aktuálneho stavu techniky a uznávaných technických pravidiel. Napriek tomu môže dôjsť k ohrozeniu zdravia a života používateľa alebo tretích osôb, alebo môže dôjsť k zhoršeniu kvality produktu. Preto: - Uchovajte tento návod na použitie a montáž v priebehu celej životnosti produktu - Tento návod na použitie a montáž musí byť vždy k dispozícii užívateľom a montážnym pracovníkom - Poskytnite tento návod na použitie nasledovnému majiteľovi alebo užívateľovi produktu 2. Podrobnosti o produkte 2.1. Všeobecné informácie Štruktúra vertikálnych rebríkov z jednotlivých modulov je tak naprojektovaná, aby vznikli rôzne konfigurácie. Preto akákoľvek požadovaná výška vstupu môže byť dosiahnutá s použitím modulov, ktoré majú byť nainštalované nad sebou. V konfigurácii na daný rozmar môže byť nadimenzovaný iba jeden komponent rebríka. Všetky systémové spoje zvislého rebríka sú pre zjednodušenú inštaláciu navrhnuté ako skrutkové spoje Skupiny osôb používajúce požiarne rebríky Používateľské skupiny 1 a 2 majú rôzne pravidlá pokiaľ ide o umiestnenie oddychových plôch. Členenie podľa DIN : Skupina používateľov 1: Osoby so skúsenosťami s príslušným výhláškami v oblasti pracovného lekárstva, vrátane strachu z výšky, ktorý sú pravidelne školený o použití vertikálnych rebríkov (zámočníci, murári...) Skupina používateľov 2: Osoby bez skúseností s používaním vertikálnych rebríkov a bezpečnosti pri vstupe (súkromné osoby) 2.3. Nosnosť kotvenia Poznámka: Pre vytvorenie tuhého spojenia musí sa kotva a vertikálny rebrík kombinovať. Kotva by mala byť umiestnená pod priečku a skrutky ktoré kotvia rebrík musia byť riadne dotiahnuté. V závislosti na krajine je dôležité správne ukotvenie a typ kotiev, ktoré sú uvedené v nasledujúcej tabuľke. Prosím vyberte kotvu po konzultácii s výrobcom a dizajnérom budovy. Maximálna vzdialenosť dvojice kotiev je 2m. Montáž kotvy do podložia len podľa platného stavebného zákona. Nosnosť zakotvenia v kn: kód Typ kotvy Celkové zaťaženie v kn Zaťaženie na každý prvok v kn horizontál. vertikálne horizontálne vertikálne Pevná kotva 200mm 0,31 1,30 0,31 1, Nastaviteľná kotva štandard mm 0,34 1,30 0,34 1, Nastaviteľná kotva mm 2,48 1,30 1,24 0, Nastaviteľná kotva mm 3,03 1,30 1,52 0, Nastaviteľná kotva mm 3,66 1,30 1,83 0, Nastaviteľná kotva mm 4,87 1,30 2,44 0, Nastaviteľná kotva veľká platňa 1,11 1,30 0,56 0, Nastaviteľná kotva veľká platňa 1,34 1,30 0,67 0,33 2

3 Nastaviteľná kotva veľká platňa 1,62 1,30 0,81 0, Nastaviteľná kotva veľká platňa 2,19 1,30 1,10 0, Pevná kotva 500mm veľká platňa laná 0,00 1,13 1,50 1,03 0,00 1,13 0,33 1, Pevná kotva U-profil 150mm V4A 0,26 1,50 0,26 1, Pevná kotva U-profil 200mm, V4A 0,30 1,50 0,30 1, Pevná kotva V-profil 150mm, V4A 0,26 1,50 0,26 1, Pevná kotva V-profil 200mm, V4A 0,30 1,50 0,30 1, Kotva nastaviteľná do GKF mm Upevnenie GFK do steny mm 1,77 1,30 0,89 0,35 Kotva nastaviteľná do GKF mm 2,24 1,30 1,12 0,35 Upevnenie GFK do steny mm Kotva nastaviteľná do GKF mm 2,54 1,30 1,27 0,35 Upevnenie GFK do steny mm Kotva nastaviteľná do GKF mm 4,75 1,30 2,38 0,35 Upevnenie GFK do steny mm Kotva nastaviteľná do GKF mm Upevnenie GFK do steny mm 2,16 1,30 1,08 0,35 Kotva nastaviteľná do GKF mm 2,64 1,30 1,32 0,35 Upevnenie GFK do steny mm Kotva nastaviteľná do GKF mm 3,02 1,30 1,51 0,35 Upevnenie GFK do steny mm Kotva nastaviteľná do GKF mm 5,00 1,30 2,50 0,35 Upevnenie GFK do steny mm Vezmite prosím na vedomie, že maximálna vzdialenosť kotvy v rovine výstupu je 500mm, a maximálna vzdialenosť od podložia je 500mm. 3. Bezpečnostné požiadavky 3.1. Pred montážou Nasledujúce body by mali byť kontrolované, pozorované a vykonané: - Poveriť osobu oprávnenú na overenie stability konštrukcie a podmienok pre bezpečnú montáž. Spraviť dokumentáciu z montáže. - Povinnosť overovať nosnosť spočíva na dodávateľovi montáže, výrobca nenesie zodpovednosť za následky vzhľadom k zaťaženiu konštrukcie. Používateľ by mal vypýtať od zhotoviteľa montáže montážnu dokumentáciu. - Zistiť, či podložie na ktorom je pripevnený vertikálny rebrík je dostatočne nosný, a či všetky požadované sily ( až 2.3.6) dokáže prijať a zlikvidovať. - Nainštalovať ochranný kôš alebo systém na ochranu proti pádu. Neinštalujte ochranný kôš a ochranu proti pádu spoločne na jednom rebríku. - Pri montáži únikových rebríkoch neinštalujte iné zabezpečovacie zariadenia ako ochranný kôš proti pádu. 3

4 3.2. Pri používaní Požiarne rebríky sú určené pre použitie ako pomôcka pre výstup osôb do výšky v súlade s normou. - Pri montáži a opravách používajte iba originálne náhradné diely výrobcu. - Povinnosť kontrolovať nosnosť má dodávateľ montáže rebríka, výrobca nezodpovedá za dôsledky nepreverenia nosnosti konštrukcie. Používateľ by si mal vyžiadať od vykonávateľa montáže dokumentáciu o vykonanom výskume. - Prepojenie konštrukčných dielov od iných výrobcov nie je prijateľné, pretože môže ohroziť bezpečnosť. - Požiarny rebrík nemôže byť použitý na prepravu nákladu. - Na konštrukciu nesmú byť použité chybné časti Povinnosti správcu zariadenia s nainštalovaným požiarnym rebríkom Pred inštaláciou sa určia na základe analýzy riziká, v dôsledku ktorých môže dôjsť k zraneniu osôb. Zariadenia, stroje a priestory by mali byť zabezpečené tak, aby nedošlo k ohrozeniu používateľov požiarnych rebríkov. Montážna príručka by mala byť k dispozícii prevádzkovateľom aj používateľom. V prevádzke by mal správca zabezpečiť manuál, ktorý obsahuje všetky údaje potrebné pre bezpečné použitie: - Stanovené ohrozenia - Pravidlá pri používaní výrobku - Pravidlá pri zistení chyby 3.4. Povinnosti inštalatérov požiarnych rebríkov a ich používateľov Montáž rebríka, používanie a údržba len v rámci nasledovných právnych predpisov: - návod na montáž a použitie - existujúce predpisy v krajine použitia - predpisy upravujúce ochranu zdravia pri práci a bezpečnosť - vnútorné predpisy pracoviska Povinnosti týkajúce sa osôb: - Inštalácia a všetky ostatné práce uvedené v montážnom návode by mali plánovať a vykonávať len kvalifikované osoby. - Montáž, servis a výmenu dielov, údržbu, opravy a demontáž môže vykonávať iba kvalifikovaný personál. - Kompetencie pracovníkov vykonávajúcich montáž, servis, údržbu, opravy a demontáž sú stanovené v súlade s kvalifikáciou a náplňou práce. - Príslušné ustanovenia bezpečnosti práce a ochrany zdravia, ako aj pokyny pre objekty by mali byť k dispozícii pracovníkom. - Personál musí mať k dispozícii osobné ochranné prostriedky, ktoré sú v súlade s príslušnými ustanoveniami. Zabezpečiť plnenie nasledujúcich podmienok: - Personál preštudoval a pochopil obsah tohto návodu na montáž a použitie, no najmä kapitolu bezpečnostné opatrenia. - Zamestnanci sú oboznámení s príslušnými bezpečnostnými predpismi, aj s poradenstvom v oblasti stavebných prác. - Personál musí nosiť požadované osobné ochranné prostriedky. - Zabezpečiť, že všetky kontrolné a servisné práce budú vykonávané len kvalifikovaným personálom Konštrukčné zmeny, náhradné diely - Zmeny na výrobku nesmú byť vykonané bez súhlasu výrobcu. Neoprávnené úpravy môžu ohroziť bezpečnú prevádzku požiarnych rebríkov. - Použité môžu byť len originálne náhradné diely od firmy Krause. V prípade nedodržania, zaniká záruka bezpečnosti a spoľahlivosti po celú dobu inštalácie požiarneho rebríka. 4

5 3.6. Bezpečnostné opatrenia Počas prepravy a montáže: - Zabezpečiť, aby prepravu výrobku vykonával iba kvalifikovaný a riadne vyškolený personál. - Používať vhodné zariadenia na prepravu nákladu. - Pri použití montážnych pomôcok (lešenia...) dodržiavať aktuálne pokyny na obsluhu a použitie. - Montáž jednotlivých častí výrobku vykonávať v bezpečnej polohe. - Súčasti výrobku, napr. rebríky, schody, podesty by mali byť použité až po kompletnej inštalácii a musia byť bezpečne upevnené. - Po dodaní musí byť skontrolovaná kompletnosť všetkých častí. Všetky diely sa musia skontrolovať či nie sú chybné a nainštalovať sa môžu len diely bez poškodenia. - Kotvy môžu byť nainštalované len po dohode s osobou oprávnenou na overenie stability konštrukcie (3.1), a ktoré sú prispôsobené podkladu v intervaloch stanovených oprávnenou osobou a vhodné podľa návodu na montáž. - Používajte iba spojovací materiál schválený na použitie v súlade s platnými stavebnými predpismi. Dodržiavajte predpisy stanovené výrobcom spojovacieho materiálu. - Pri výbere upevňovacích prvkov berte do úvahy rozmery jednotlivých konzol a hmoždiniek. Po inštalácii by mal byť požiarny rebrík skontrolovaný autorizovanou osobou. Označenie musí byť použité na každej rukoväti. Môže sa nalepiť vedľa typového štítku. Označenie musí byť v národnom jazyku. Ak je rebrík postavený podľa DIN 18799, potom by mala byť určená skupina používateľov, ktorá ho môže používať. Používateľ pred vstupom na rebrík si musí skontrolovať, či môže rebrík používať. Počas normálnej prevádzky (požiarny rebrík je schválený kontrolórom): - Správca musí pravidelne, najmenej však raz za rok usmerniť užívateľa o správnom používaní výrobku. - Výrobok sa môže prevádzkovať iba v bezpečnom prevádzkyschopnom stave. - Výrobok môže byť prevádzkovaný pokiaľ sú nainštalované všetky bezpečnostné zariadenia. - Výrobok by sa mal zabezpečiť proti používaniu neoprávnenými osobami. - Každý používateľ pred použitím výrobku musí opticky skontrolovať bezchybný stav rebríka, najmä čo sa týka bezpečnostných prvkov. Potrebné úkony v prípade poškodenia alebo zlyhania rebríka: - Nepoužívajte výrobok ak sú poškodené bezpečnostné komponenty alebo časti výrobku, alebo sú dôkazy o poškodení. - Pri poškodení výrobku sa musí rebrík zabezpečiť pred prístupom a použitiu. - Poškodené časti výrobku musia byť vymenené za originálne náhradné diely. Poškodenie výrobku a narušenie funkcie musí byť okamžite odstránené. Požadovaný postup kontroly a údržby: - Dodržiavajte predpísané lehoty na údržbu a servis. - Vykonávať kontrolu a údržbu môže len vyškolená a oprávnená osoba. - Kontrola a údržba musí byť vykonaná len vtedy, ak je výrobok chránený, a prístup k nemu nie je oprávnený. Na výrobku a prístupových cestách majú byť uvedené príslušné varovné výstrahy. - Zabezpečte, aby všetky potrebné nástroje a prostriedky boli v dobrom stave a prevádzka bola bezpečná Kontrola Kontrola stavu výrobku z hľadiska technického stavu a bezpečnosti prevádzky vyškoleným personálom by mala byť vykonaná podľa potreby, najmenej však raz za rok. 5

6 Kontrola a údržba musí byť vykonaná len vtedy, ak je výrobok chránený, a prístup k nemu nie je oprávnený. Na výrobku a prístupových cestách majú byť uvedené príslušné varovné výstrahy. Kontroly a výsledky kontrol sa zdokumentujú. Kontrolné záznamy možno nájsť v prílohe k tomuto návodu na použitie a montáž Údržba, čistenie a odstraňovanie Zachovanie stavu: - Poškodené konštrukčné diely musia byť nahradené originálnymi dielmi od firmy Krause. - Nepoužívajte žiadne diely, ktoré nie sú povolené podľa firmy Krause. - Náhradné diely by mali byť namontované iba spôsobom, ako je to popísané v návode na inštaláciu. - Pohyblivé diely rebríkov, závesy, bezpečnostné zábradlie namažte správnym mazivom. Čistenie: - Znečistenie čistite zodpovedajúcimi prostriedkami chrániacimi materiál. - Nepoužívajte žiadne zásady a kyseliny, pretože môžu poškodiť povrch. - Poškodené plochy by mali byť ošetrené prostriedkom proti korózii. Likvidácia: - Odborne rozobrať a odstrániť v súlade s platnými predpismi. - Kovy likvidujte v súlade s platnými zákonmi a predpismi. 6

7 4. Rozmery požiarnych rebríkov 4.1. Rozmery požiarnych rebríkov jednodielnych 7

8 4.2. Rozmery požiarnych rebríkov delených s podestou 8

9 4.3. Rozmery systémov v súlade s nariadením o technických podmienkach, ktoré musia spĺňať budovy 9

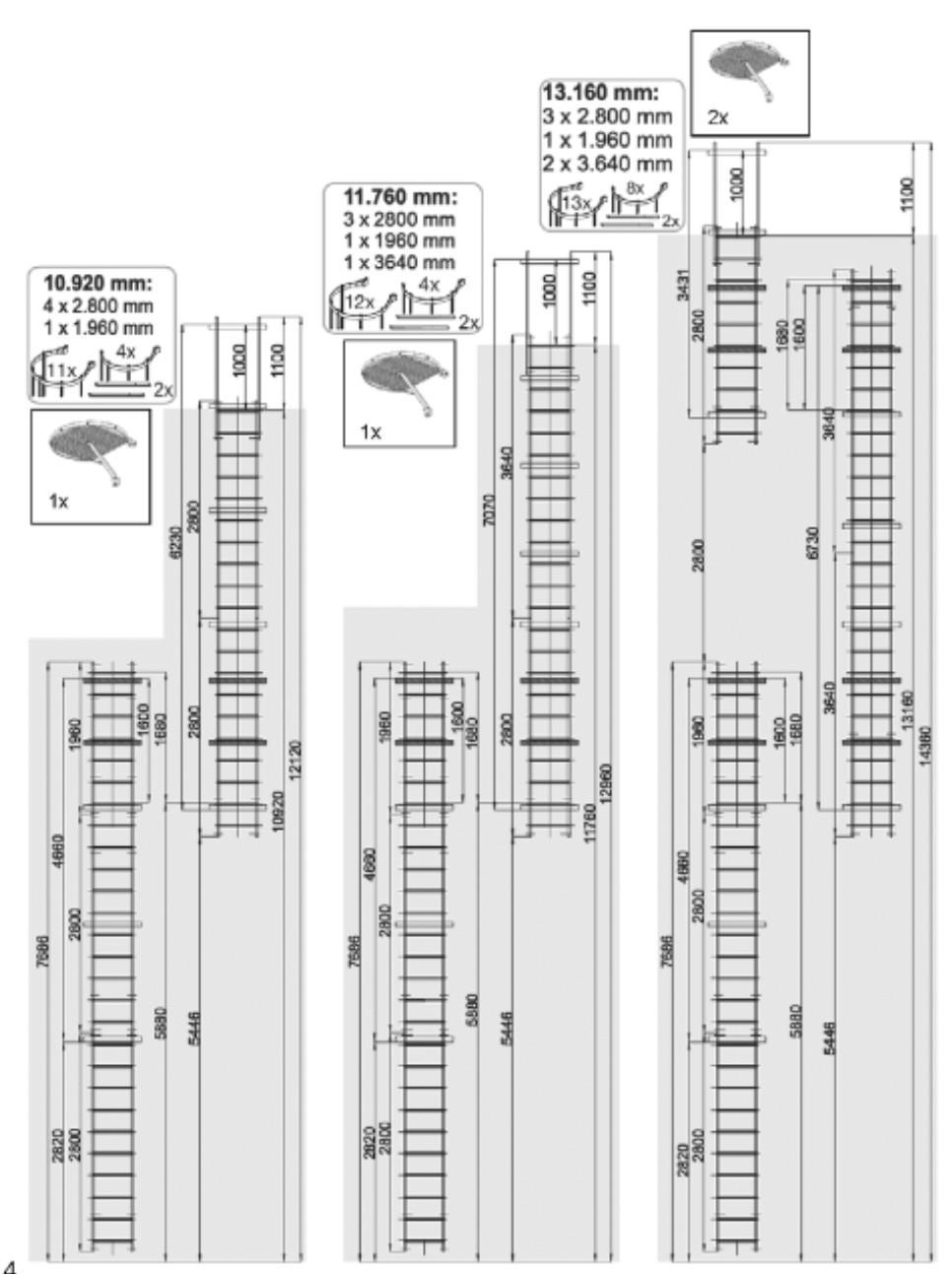

10 DIN EN ISO DIN Skupina používateľov 2 10

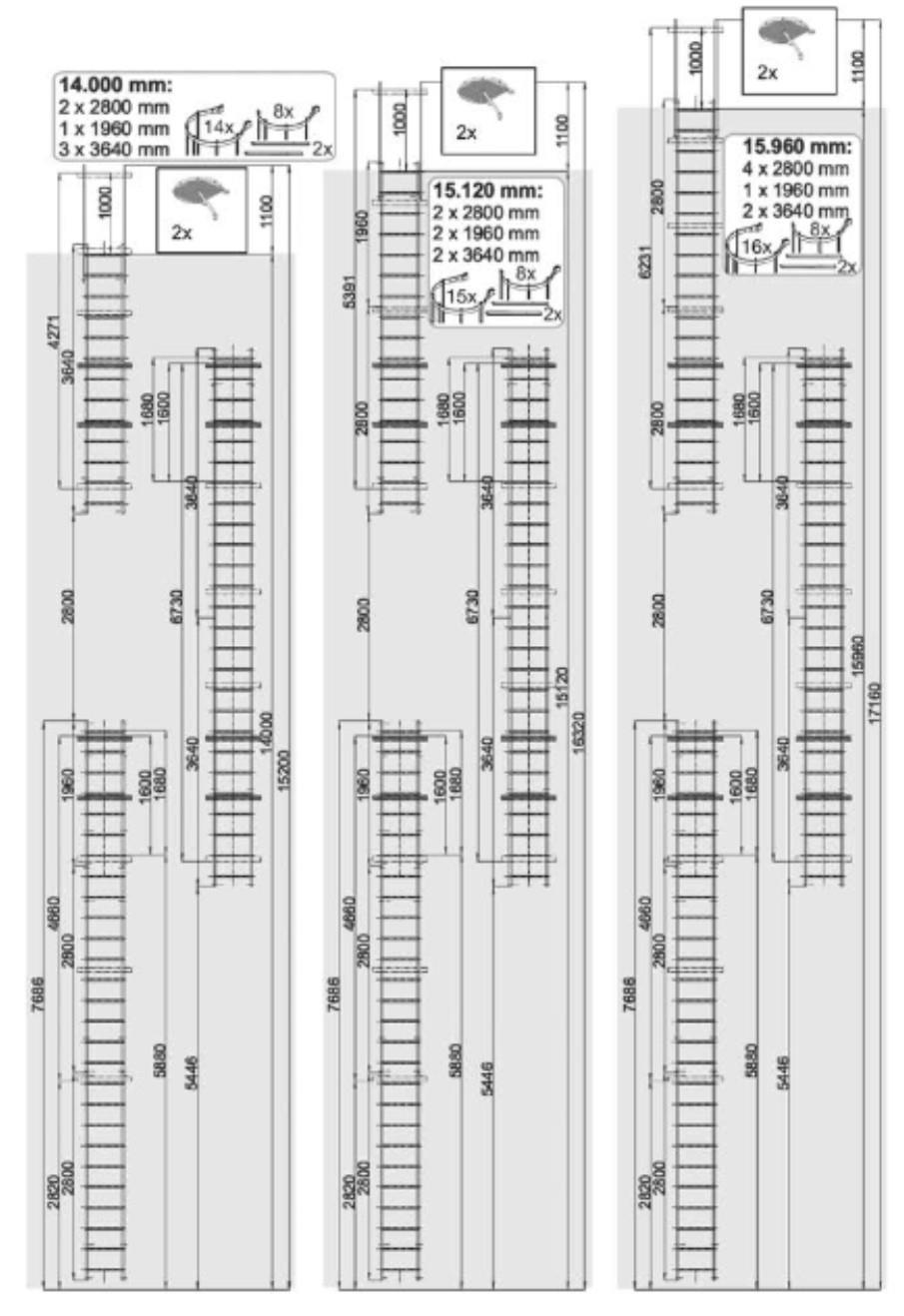

11 DIN EN ISO DIN Skupina používateľov 2 11

12 DIN EN ISO DIN Skupina používateľov 2 12

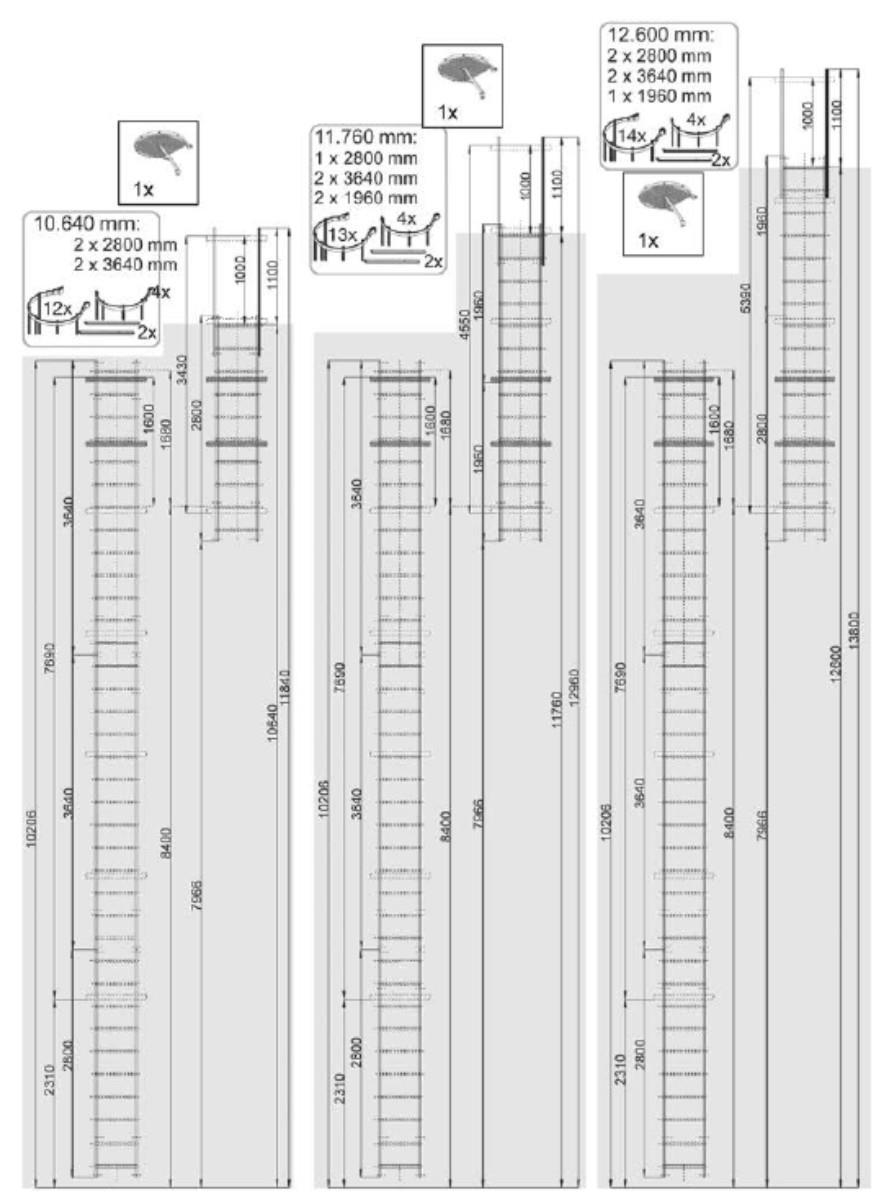

13 DIN Skupina používateľov 1 DIN

14 DIN Skupina používateľov 1 DIN

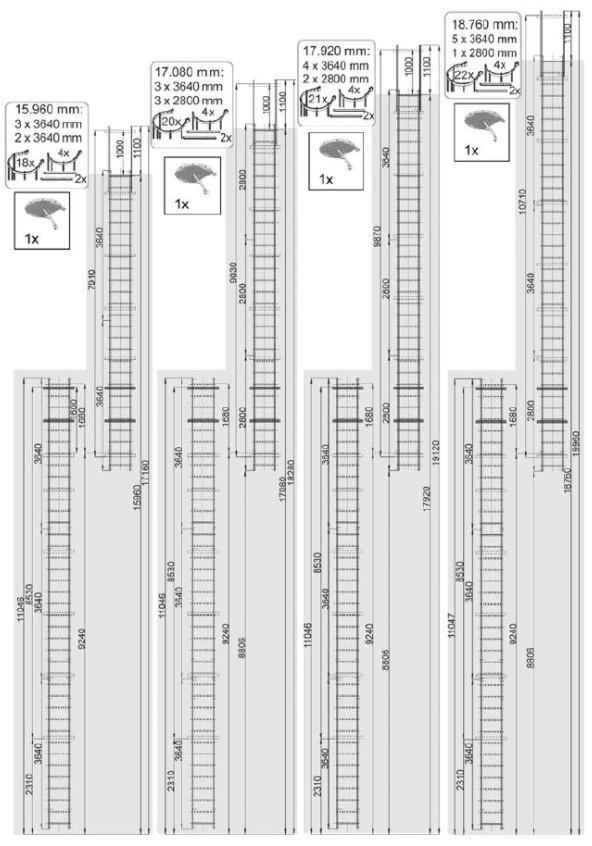

15 DIN Skupina používateľov 1 DIN

16 5. Montáž 5.1. Postupnosť montáže Montáž nemusí byť vykonaná podľa jednotného postupu. Musí byť uskutočnená podľa miestnych podmienok a na základe výsledok analýz v zhode s predpismi. Odporúčame na montáž použiť lešenie. Inštalácia požiarneho rebríka sa potom robí zhora nadol, pretože v súlade s normou musí byť najvyššia úroveň vo výške roviny výstupu. Ďalšia časť rebríka môže byť zavesená na spodnej časti rebríka pomocou rebríkových väzov, najnižší rebrík sa musí eventuálne skrátiť. Navrhnutý postup montáže: Detaily by mali závisieť od rozmerov systému a od návodu na montáž jednotlivých častí. 1. Najvyšší požiarny rebrík s najvyššou úrovňou vo výške výstupu by mal byť nainštalovaný za použitia vhodných kotiev na stenu budovy. 2. Ostatné doplnky a prípadné výstupné podesty, bezpečnostné prvky alebo prechody by mali byť umiestnené na streche. 3. Ochranný kryt alebo zabezpečenie proti pádu sa musia pripevniť na namontovaný zvislý rebrík. 4. Ďalšie zvislé rebríky, ochranu alebo zabezpečenie priskrutkovať smerom dole. 5. Požadované podesty môžu byť prechodné, odpočinkové, rozširujúce, základné a iné. Umiestnite ich na nastavených úrovniach. 6. Najnižší zvislý rebrík skráťte na požadovanú dĺžku, pripojte na vyšší rebrík a prípadné podlahové dosky tak upevnite, aby prenášali zaťaženie do podkladu. Základy upevnite pomocou kotiev do podkladu. Potom rebrík priskrutkujte do kotiev na stene. 7. Kvalifikovaná osoba skontroluje vykonanú montáž rebríka. Umiestni štítok pri vstupe na inštalovaný rebrík Opis častí systému Výstupy Strešné zábradlie Strešné zábradlie s prechodom Stupeň rozširovací...20 Bezpečnostná bariéra Obruč zabezpečovacia Obruč zabezpečovacia ¾...23 Podpora zabezpečovacia...24 Podesta prechodová...25 Spojky...26 Únikový rebrík...27 Blokovacia doska...28 Kotvy pevné...29 Kotvy nastaviteľné...30 Kotvy nastaviteľné s veľkou platňou...31 Kotvy pevné U-profil, V-profil...32 Kotvy nastaviteľné GKF...33 Priama kotvy, úchytka...35 Drenážny plech...36 Podesta...37 Podesta rozširovacia...38 Ochrana pred pádom

17 Výstupy (2ks, kód ) 17

18 Strešné zábradlie (2ks, kód ) 18

19 Strešné zábradlie s prechodom 450 (kód , ) 19

20 Stupeň rozširovací (kód , , , ) 20

21 Bezpečnostná bariéra (kód ) 21

22 Obruč zabezpečovacia (kód ) 22

23 Skladacia plošina oceľová (kód ) 23

24 Podpora zabezpečovacia 3m (kód ) Spojka k podpore (kód ) 24

25 Podpora zabezpečovacia 3m (kód ) Spojka k podpore (kód ) 25

26 Podesta prechodová, mreža oceľová 26

27 Spojka externého rebríka (kód ) Spojka na posilnenie bezpečnosti podpory (kód ) 27

28 Únikový rebrík (kód ) 28

29 Blokovacia doska (kód ) 29

30 Kotva pevná 200mm (kód ) Kotva pevná 500mm (kód ) 30

31 Kotva nastaviteľná, štandardná mm (kód ) Kotva nastaviteľná mm (kód ) Kotva nastaviteľná mm (kód ) Kotva nastaviteľná mm (kód ) Kotva nastaviteľná mm (kód ) 31

32 Kotva nastaviteľná s veľkou platňou mm (kód ) Kotva nastaviteľná s veľkou platňou mm (kód ) Kotva nastaviteľná s veľkou platňou mm (kód ) Kotva nastaviteľná s veľkou platňou mm (kód ) 32

33 Kotva pevná U-profil 150mm (kód ) Kotva pevná U-profil 200mm (kód ) Kotva pevná V-profil 150mm (kód ) Kotva pevná V-profil 200mm (kód ) 33

34 Upevnenie do steny GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) 34

35 Upevnenie do steny GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) Kotva nastaviteľná do GKF mm (kód ) 35

36 Priama kotva (kód ) Vŕtanie a upevnenie do zeme Úchytka 400mm (kód ) Úchytka 600mm (kód ) 36

37 Drenážny plech na štandardnú kotvu (kód ) Drenážny plech na veľkú platňu 200x200 (kód ) Drenážny plech na veľkú platňu 120x120 (kód ) Drenážny plech na kotvu pevnú U-profil (kód ) Drenážny plech na kotvu pevnú U-profil (kód ) Drenážny plech na kotvu pevnú V-profil (kód ) 37

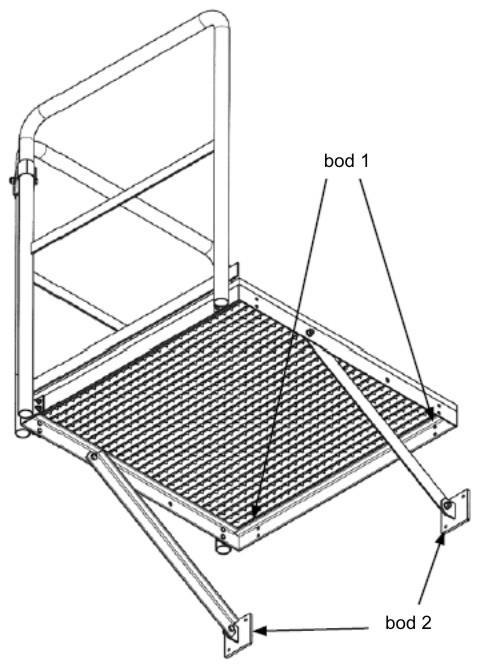

38 Podesta 1000x1000mm (kód ), prijateľné zaťaženie 5,00kN/m2 Pevnosť ukotvenia bez rozširovacej podesty: Bod 1: 2 kusy pri každom: horizontálne 4,41kN (ťažná sila), vertikálne 2,25kN Bod 2: 2x2 kusy pri každom: horizontálne 2,29kN (zaťaženie na nohe), vertikálne 2,97kN (rozdelené na 2 skrutky) 38

39 Podesta rozširovacia 500x1000mm (kód ) prijateľné zaťaženie 5,0kN/m2 39

40 Ochrana pred pádom Ďalšie informácie možno nájsť v pokynoch pre konštrukciu a montáž ochrana proti pádu Rozmery systému: Dodáva: REBIOP, s.r.o., SNP 51/2298, Zlaté Moravce, 40
