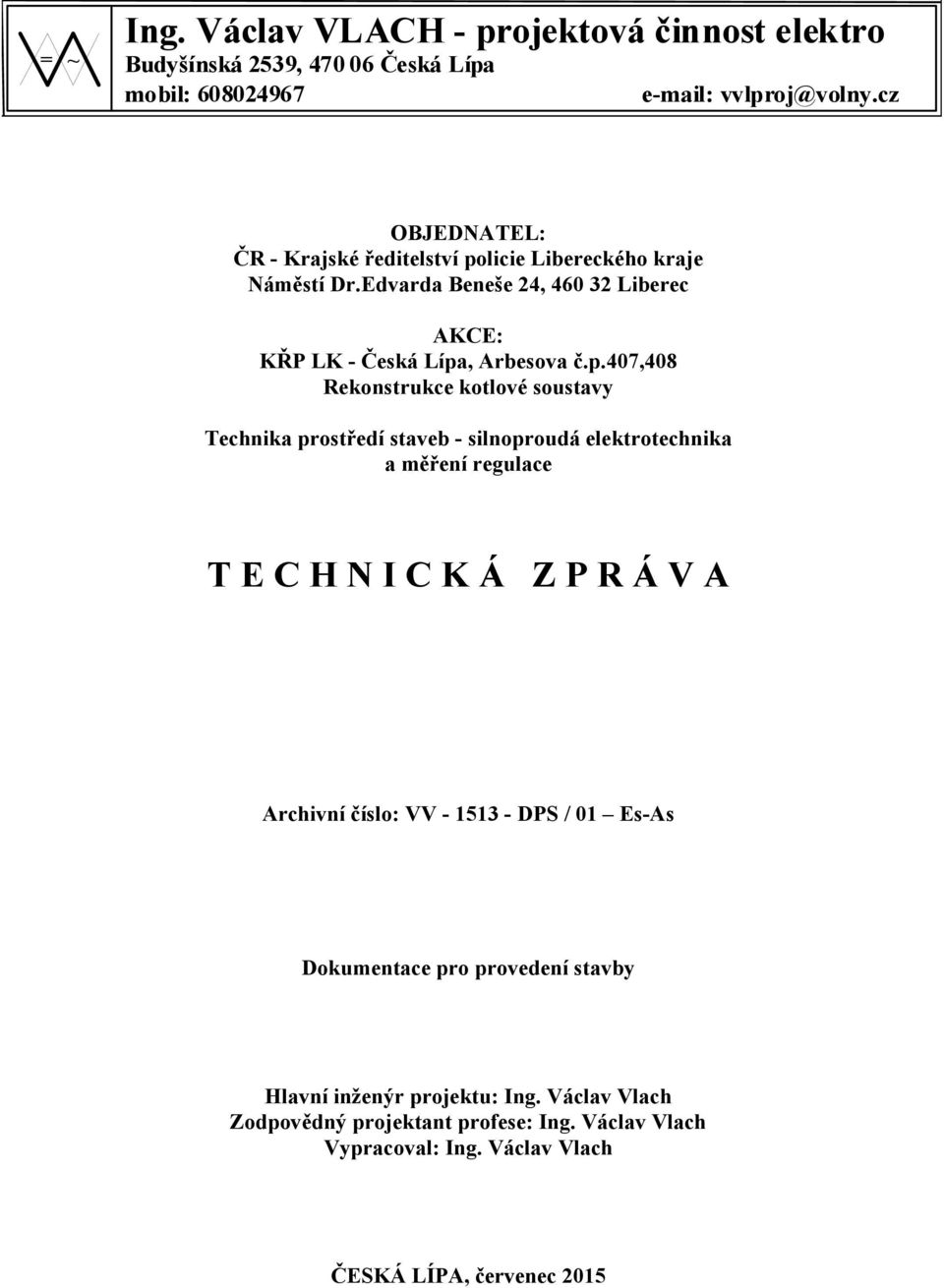

1 = ~ Ing. Václav VLACH - projektová činnost elektro Budyšínská 2539, Česká Lípa mobil: vvlproj@volny.cz OBJEDNATEL: Náměstí Dr.Edvarda Beneše 24, Liberec AKCE: Technika prostředí staveb - silnoproudá elektrotechnika a měření regulace T E C H N I C K Á Z P R Á V A Archivní číslo: VV DPS / 01 Es-As Dokumentace pro provedení stavby Hlavní inženýr projektu: Ing. Václav Vlach Zodpovědný projektant profese: Ing. Václav Vlach Vypracoval: Ing. Václav Vlach ČESKÁ LÍPA, červenec 2015

2 Název akce : Náměstí Dr.Edvarda Beneše 24, Liberec Technika prostředí staveb - silnoproudá elektrotechnika a měření regulace Příloha : Technická zpráva Archivní číslo : VV DPS / 01-Es-As List č. /Listů : 2 / 5 1. ÚVODNÍ ČÁST A PODKLADY 1.1. Předmětem dokumentace je vypracování projektu části technika prostředí staveb silnoproudá elektrotechnika a měření a regulace pro provedení stavby - akce: - investor:, Náměstí Dr.Edvarda Beneše 24, Liberec Rozsah projektu Projekt řeší výměnu stávajících rozvodů silnoproudé elektrotechniky v místnosti kotelna v 1PP objektu KŘP LK - Česká Lípa - osvětlení, zásuvky, atd. včetně kabelizace a osazení nového rozváděče elektrického napájení. Dále řeší měření a regulace vytápění objektu - kaskádové řízení nových plynových kotlů, ekvitermní regulaci topných okruhů a příprava pro řízení přípravy TUV Podklady pro projekt a) stavební dokumentace stávajícího objektu b) dokumentace vytápění objektu c) závěry z jednání s investorem 1.4. Související ČSN Projekt musí vyhovovat příslušným předpisům a normám, zejména: ČSN EN ed.2 (330500), ČSN ed.2, ČSN , ČSN ed.2, ČSN ed.2, ČSN , ČSN ed.3, ČSN ed.3, ČSN ed.3, ČSN , ČSN EN (330150), ČSN EN ed. 3 (343100), ČSN EN (357107), ČSN EN ( ), ČSN , 2. ZÁKLADNÍ TECHNICKÉ ÚDAJE 2.1. Elektrické napájení dle ČSN EN (330150): 1+PE+N stř. 50Hz,230V/TN-S 3+PE+N stř. 50Hz,400V/TN-S 2.2. Energetická bilance: instalovaný výkon měření a regulace a zařízení vytápění instalovaný výkon osvětlení a zásuvky Celkový instalovaný výkon Soudobý příkon: 3,5 kw 2,5 kw Pi = 6,0 kw Pp = 4,5 kw = ~ Ing. Václav VLACH - projektová činnost elektro Budyšínská 2539, Česká Lípa, mobil: vvlproj@volny.cz

3 Název akce : Náměstí Dr.Edvarda Beneše 24, Liberec Technika prostředí staveb - silnoproudá elektrotechnika a měření regulace Příloha : Technická zpráva Archivní číslo : VV DPS / 01-Es-As List č. /Listů : 3 / Ochrana před nebezpečným dotykem neživých částí dle ČSN ed.2: samočinným odpojením od zdroje 2.4. Prostory z hlediska úrazu elektrickým proudem dle ČSN ed. 2/Z1 a ČSN ed. 3: normální plynová kotelna, chodba, schodiště, AA5, AB5, AC1, AD1, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ1, AR1, AS1, BA1, BC1, BD1, BE1, CA1, CB1 nebezpečné - venkovní prostory, AA7, AB7, AC1, AD3, AE2, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ2, AR2, AS2, BA1, BC1, BD1, BE1, CA1, CB Ochrana proti zkratu a přetížení: jističi 2.6. Kompenzace: neřešena 2.7. Druh podkladů: hořlavé, nehořlavé, nevodivé 2.8. Zkratové poměry: neudány 2.9. Stupeň dodávky elektrické energie III. 3. BEZPEČNOST PRÁCE A OCHRANA ZDRAVÍ PŘI PRÁCI Vnitřní rozvody měření a regulace je navržena pro obsluhu osobami bez elektrické kvalifikace ve smyslu ČSN EN ed. 3 (343100). Údržbu a opravy el. zařízení mohou provádět jen osoby s příslušnou elektrickou kvalifikací. Ochrana před nebezpečným dotykem neživých částí bude provedena ČSN ed.2 čl samočinným odpojením od zdroje v síti TN-S a pospojováním dle čl Volba průřezů vodičů pro pospojování se řídí ČSN ed.3. Rozsah, rozmístění a provedení elektrických zařízení, použití rozvodné soustavy, napětí a ochrany před nebezpečným dotykem neživých částí byly navrženy podle druhu vnějších vlivů a podkladů pro elektrická zařízení. Po ukončení montážních prací bude na el. zařízení provedena výchozí revize a vydána výchozí revizní zpráva na jejímž základě bude el. zařízení uvedeno do trvalého provozu a v pravidelných lhůtách musí být prováděny periodické revize elektrických zařízení dle ČSN a revizní zprávu je provozovatel povinen uložit trvale až do zrušení el. zařízení. = ~ Ing. Václav VLACH - projektová činnost elektro Budyšínská 2539, Česká Lípa, mobil: vvlproj@volny.cz

4 Název akce : Náměstí Dr.Edvarda Beneše 24, Liberec Technika prostředí staveb - silnoproudá elektrotechnika a měření regulace Příloha : Technická zpráva Archivní číslo : VV DPS / 01-Es-As List č. /Listů : 4 / 5 4. TECHNICKÝ POPIS 4.1. Demontáž stávajících rozvodů silnoproudé elektrotechniky V místnosti kotelny se demontují stávající rozvody silnoproudé elektrotechniky - osvětlení, zásuvky, atd. včetně kabelizace. Napájení stávajících zařízení vytápění objektu (plynové kotle, volné nezapojené vývodu atd.) v kotelně bude zrušeno a demontováno - cca 8ks kabelů včetně ukončení a odpojení ze stávajícího rozváděče RS na chodbě v 1NP Nové rozvody silnoproudé elektrotechniky Pro napojení nových rozvodů silnoproudé elektrotechniky a zařízení vytápění objektu bude v plynové kotelně instalován nový rozváděč kotelny RK. Rozváděč RK bude napojen kabelem CYKY-J 5x4 ze stávajícího rozváděče RS přes jistič B25A/3. Kabel bude veden v trasy stávajících demontovaných kabelů ve vkládacích lištách na povrchu. Z rozváděče RK budou napojeny zásuvky pro napojení plynových kotlů a přímo napojen základní regulační přístroj R4323 měření a regulace vytápění objektu. Dále budou v rozváděči RK osazeny jističe a proudové chrániče 30mA pro napájení dalších osvětlení a zásuvek pro údržbu zařízení plynové kotelny. Rozváděče RK bude v provedení plastovém nástěnném v krytí min. IP44 umístěný v plynové kotelně Osvětlení V souladu s ČSN EN (360550) bude nové osvětlení místnosti plynové kotelny provedeno zářivkovými svítidly na hodnotu udržovatelné osvětlenosti 200lx, max. hodnoty omezení oslnění 25 a min. index podání barev 80. Vypočtené hodnoty v příloze této zprávy. Ovládací přístroj osvětlení budou umístěn ve výšce 120cm na povrch. Místnost plynové kotelny bude vybavena nouzovým osvětlením provedené akumulačními svítidly s dobou nouzového svitu 3 hod a vyznačující směr únikové cesty Zásuvky a ostatní spotřebiče Zásuvky (jednofázové - 1+PE+N/230V/16A a trojfázové - 3+PE+N/400V/16A) budou chráněny proudovými chrániči s reziduálním proudem 0,03A. Zásuvky budou umístěny ve výšce 120cm na povrch Připojení ostatních zařízení Ve 2NP objektu v místnosti č. 210 bude na stávající zásuvku 230V/16A připojen nový 10 litrový zásobníkový ohřívač TUV 230V/2kW. Na stávající zásuvku byl připojen zrušený stávající plynový kotel Měření a regulace vytápění objektu Zdrojem vytápění objektu budou dva plynové kotle GB (9.6-45,0kW). Regulace jednotlivých plynových kotlů je jejich součástí. = ~ Ing. Václav VLACH - projektová činnost elektro Budyšínská 2539, Česká Lípa, mobil: vvlproj@volny.cz

5 Název akce : Náměstí Dr.Edvarda Beneše 24, Liberec Technika prostředí staveb - silnoproudá elektrotechnika a měření regulace Příloha : Technická zpráva Archivní číslo : VV DPS / 01-Es-As List č. /Listů : 5 / 5 Pro regulaci celé topné soustavy objektu bude osazen rozváděč RMR sestavený ze základního regulačního přístroje R4323 s integrovanou ekvitermní regulací a přenosným dálkovým ovládáním MEC2. Základní regulační přístroj bude doplněn o další moduly: FM456 - modul pro řízení kaskády dvou kotlů, FM441 - modul 2x ekvitermní regulace, FM442 - vkladací modul ekvitermní regulace a přípravy TUV (příprava TUV jako příprava do budoucnosti). Rozváděč RMR bude osazen v plynové kotelně vedle rozváděče RK. Vytápěcí okruhy budou řízeny od venkovní teploty a teploty na výstupu zařízení nebo teploty v referenční místnosti (přenosném dálkové ovládání MEC2) spínáním oběhových čerpadel a nastavením MIX ventilů se servopohonem. Parametry provozního nastavení vytápěcích okruhů jsou uvedeny v dokumentaci vytápění. Popis činnosti a nastavení regulátoru je uvede návodu na použití dodávaným s regulátorem Rozvody silnoproudé elektrotechniky a měření a regulace Rozvody silnoproudé elektrotechniky budou provedeny kabely CYKY a měření a regulace kabely CYSY a CMFM uloženými na povrchu ve vkládacích lištách a ochranných trubkách s ohledem na ČSN , ČSN a ČSN Průchody kabelů požárně dělícími příčkami budou utěsněny požárními ucpávkami Uzemňovací a ochranné vodiče Ochranné vodiče PE a N budou součástí přípojných kabelů v provedení pro soustavu TN-S. Vodivé části přípojek (potrubí plynu, atd.) přicházející do budovy zvenku, budou pospojeny vodiči CYA 25 na společnou sběrnici EP hlavního pospojování objektu. 5. ZÁVĚR Projektová dokumentace byla vypracována dle požadavků investora a v souladu s platnými normami ČSN. Tato technická zpráva je nedílnou součástí projektové dokumentace. = ~ Ing. Václav VLACH - projektová činnost elektro Budyšínská 2539, Česká Lípa, mobil: vvlproj@volny.cz

6

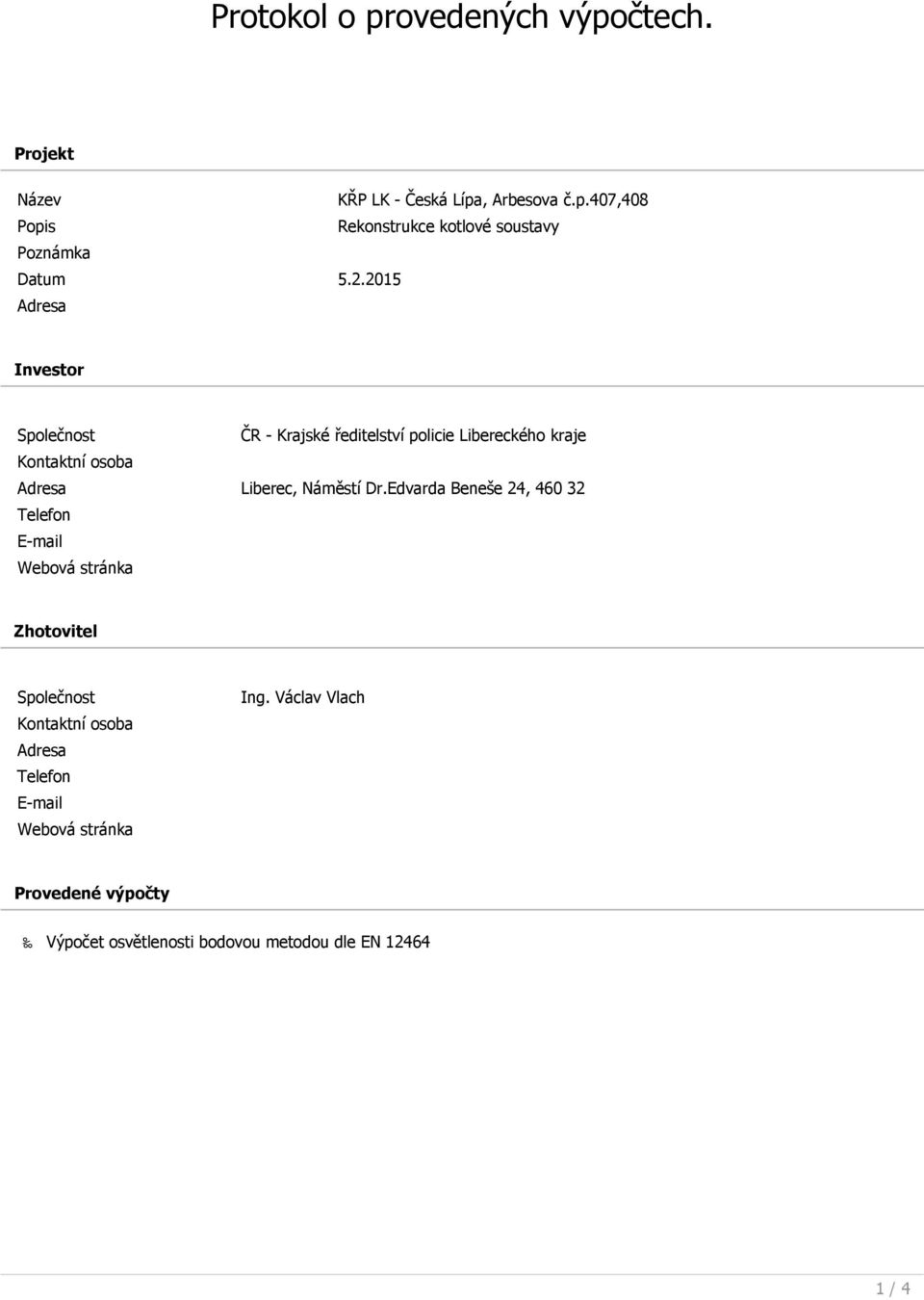

7 Protokol o provedených výpočtech. Projekt Název Popis Poznámka Datum Adresa Investor Společnost Kontaktní osoba Adresa Liberec, Náměstí Dr.Edvarda Beneše 24, Telefon Webová stránka Zhotovitel Společnost Kontaktní osoba Adresa Telefon Webová stránka Ing. Václav Vlach Provedené výpočty Výpočet osvětlenosti bodovou metodou dle EN / 4

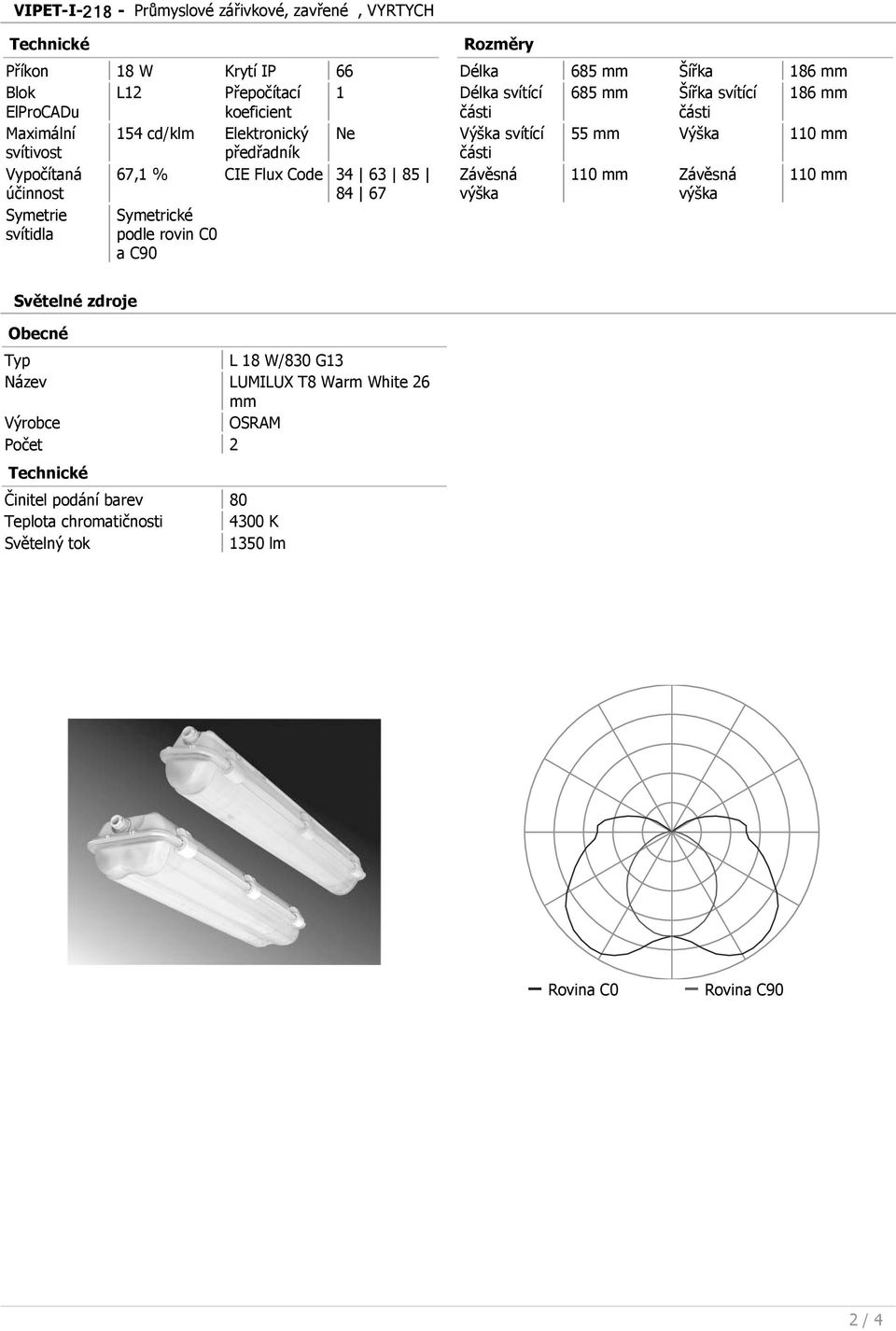

8 VIPET-I Průmyslové zářivkové, zavřené, VYRTYCH Technické Příkon 18 W Krytí IP 66 Blok L12 Přepočítací 1 ElProCADu koeficient Maximální 154 cd/klm Elektronický Ne svítivost předřadník Vypočítaná účinnost 67,1 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka 685 mm Šířka 186 mm Délka svítící 685 mm Šířka svítící 186 mm části části Výška svítící 55 mm Výška 110 mm části Závěsná výška 110 mm Závěsná výška 110 mm Světelné zdroje Obecné Typ L 18 W/830 G13 Název LUMILUX T8 Warm White 26 mm Výrobce OSRAM Počet 2 Technické Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 1350 lm Rovina C0 Rovina C90 2 / 4

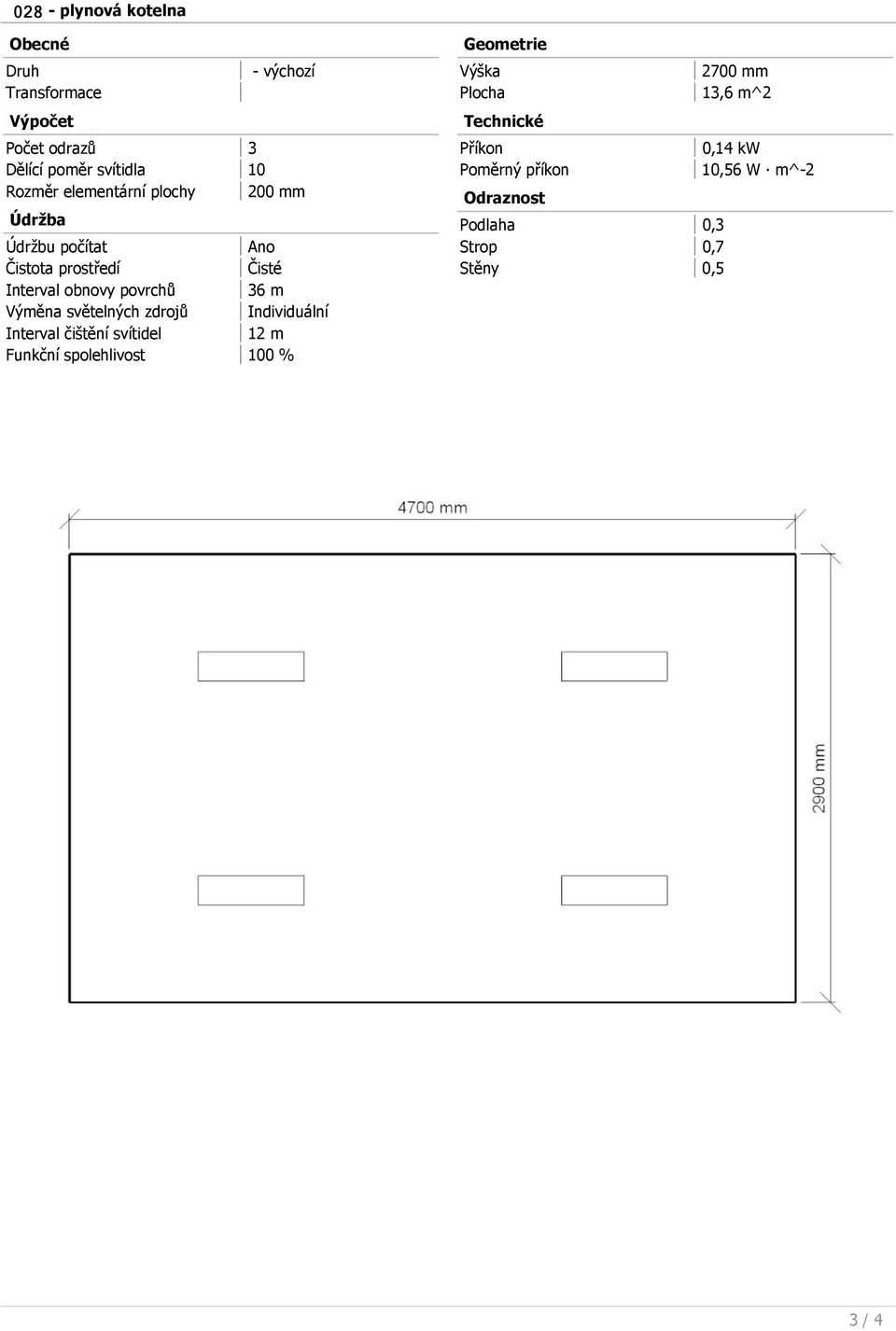

9 028 - plynová kotelna Obecné Druh Transformace Výpočet - výchozí Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 200 mm Údržba Údržbu počítat Ano Čistota prostředí Čisté Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Výška Plocha Technické Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 13,6 m^2 0,14 kw 10,56 W m^-2 3 / 4

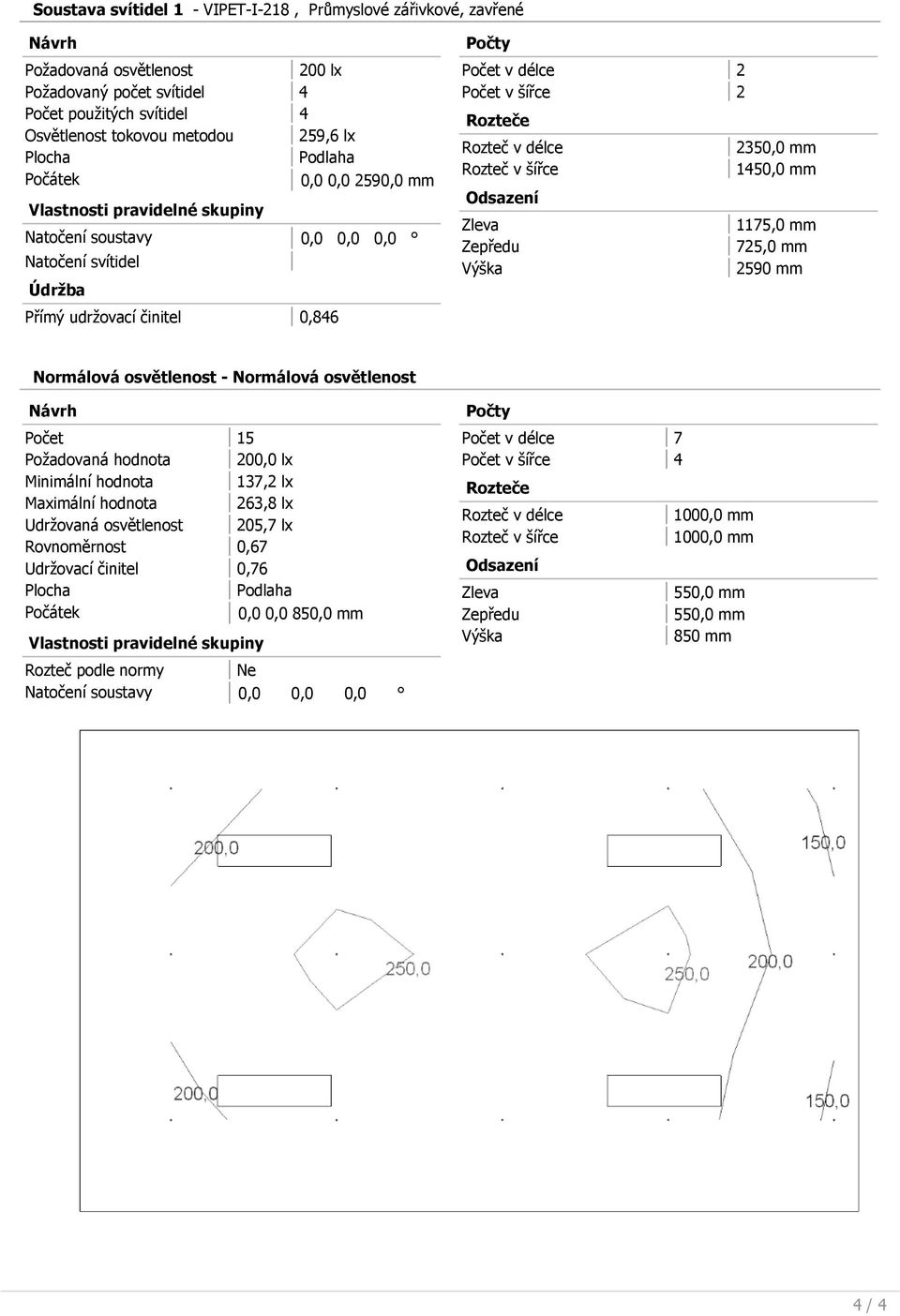

10 Soustava svítidel 1 - VIPET-I-218, Průmyslové zářivkové, zavřené Návrh Požadovaná osvětlenost 200 lx Požadovaný počet svítidel 4 Počet použitých svítidel 4 Osvětlenost tokovou metodou 259,6 lx Plocha Podlaha Počátek 0,0 0,0 2590,0 mm Vlastnosti pravidelné skupiny Natočení soustavy 0,0 0,0 0,0 Natočení svítidel Údržba Přímý udržovací činitel 0,846 Počty Počet v délce 2 Počet v šířce 2 Rozteče Rozteč v délce Rozteč v šířce Odsazení Zleva Zepředu Výška 2350,0 mm 1450,0 mm 1175,0 mm 725,0 mm 2590 mm Normálová osvětlenost - Normálová osvětlenost Návrh Počet 15 Požadovaná hodnota 200,0 lx Minimální hodnota 137,2 lx Maximální hodnota 263,8 lx Udržovaná osvětlenost 205,7 lx Rovnoměrnost 0,67 Udržovací činitel 0,76 Plocha Podlaha Počátek 0,0 0,0 850,0 mm Vlastnosti pravidelné skupiny Rozteč podle normy Ne Natočení soustavy 0,0 0,0 0,0 Počty Počet v délce 7 Počet v šířce 4 Rozteče Rozteč v délce Rozteč v šířce Odsazení Zleva Zepředu Výška 1000,0 mm 1000,0 mm 550,0 mm 550,0 mm 850 mm 4 / 4
