ÚVOD : POUŽITÉ PODKLADY: Stavební výkresy v měřítku 1:100 Předpisy a normy ČSN Požadavky uživatele TECHNICKÉ ÚDAJE:

Transkript

1

2 ÚVOD : Projekt pro stavební povolen řeší elektroinstalaci silnoproudu a slaboproudu pro objekt St. Lucia Českoněmecké centrum v Mostě. Projekt řeší instalaci osvětlení a zásuvkových obvodů. Měření el. práce bude provedeno elektroměry, instalovanými v 1.PP objektu. Venkovní rozvody NN nejsou součástí projektu budou řešeny SČE a.s. Součástí projektu jsou slaboproudé rozvody. POUŽITÉ PODKLADY: Stavební výkresy v měřítku 1:100 Předpisy a normy ČSN Požadavky uživatele TECHNICKÉ ÚDAJE: Napěťová soustava 3+PE+N,stř.50Hz 400/230V TN S Ochrana proti nebezpečnému dotykovému napětí automatickým odpojením od zdroje dle ČSN ed.2 Ochrana proti zkratu a přepětí jističi a pojistkami dle ČSN ed.2 Doplňková ochrana pospojováním Doplňková ochrana proti nebezpečnému dotykovému napětí proudovými chrániči Doplňková ochrana proti přepětí svodiči přepětí Náhradní zdroj proudu není navržen Měření elektrické práce bude provedeno třífázovým dvousazbovým elektroměrem pro rozvaděč tepelného čerpadla a jednosazbovými elektroměry pro jednotlivé nájemce Vnější vlivy dle ČSN tab. 32NM1 prostory normální Příkon objektu : Pi = 350 kw b = 0,55 Pv = 192 kw Iv = 308 A Způsob kompenzace účinníku není navržen Instalace provedena vodiči CYKY Elektroinstalace

3 TECHNICKÉ ŘEŠENÍ : NAPOJENÍ NA ROZVODY NN : Napojení na rozvody NN bude provedeno z přípojkové skříně, instalované na objektu. Z této skříně bude napojen elektroměrový rozvaděč, instalovaný v 1.PP objektu. V rozvaděči bude osazeno měření pro jednotlivé části objektu. Při realizaci zakázky může dojít k úpravě způsobu měření el. energie, dle požadavků SCE a.s. PODRUŽNÉ ROZVODNICE : Rozvaděče nájemních jednotek budou umístěny v prostorách chodeb jednotlivých prostor. Rozvaděče jsou určeny k montáži pod omítku a budou sloužit k napájení rozvodů bytových jednotek. V rozvaděčích bude umístěn do přívodu vypinač 32A /3f, sloužící jako hlavní vypinač rozvaděče. V rozvaděči budou umístěny jističe, sloužící k jištění světelných a zásuvkových obvodů. Zásuvkové obvody budou chráněny proudovými chrániči ( jistič s proudovým chráničem). Rozvaděč bude proveden v soustavě TNS ( vodiče PE a N ). Za rozvaděčem již nesmí dojít ke spojení vodičů PE a N. SVĚTELNÉ OBVODY: Rozvody osvětlení budou provedeny kabely CYKY, vedenými ve zdi, pod omítkou. Ovládání osvětlení bude provedeno ovladači umístěnými u vstupu do jednotlivých místností ve výši cca. 130 cm od podlahy. V prostoru restaurace je navrženo osvětlení pouze do kuchyně. Osvětlení restaurace a baru bude součástí dodávky interiéru restaurace. ZÁSUVKOVÉ OBVODY : Rozvody budou provedeny kabely CYKY 3C x 2.5. Zásuvky na chodbách budou umístěny 20 cm nad podlahou. Zásuvky v obytných místnostech budou umístěny také 20 cm nad podlahou. V kuchyni budou instalovány zásuvky, umístěné do kuch. linky, jištěné jističi s proudovými chrániči. Umístění zásuvek může být dodatečně upraveno po dohodě s uživatelem. Zásuvky zakončené v koupelně, kuch. lince či venku budou chráněny proudovými chrániči. Zásuvky se montují tak aby ochranný kolík byl nahoře a střední nebo nulovací vodič byl připojen na pravou zdířku při pohledu zpředu, totéž platí i pro dvojzásuvky. Na jeden Elektroinstalace

4 zásuvkový obvod lze připojit nejvýše 10 zásuvkových vývodů /dvojzásuvka se počítá za jeden zásuvkový vývod/. Propojení zásuvek s dvojitými svorkami se doporučuje připojovat smyčkováním.zásuvky 10/16A a 250V musí splňovat požadavky ČSN Rozvody v prostoru restaurace budou řešeny jako součást dodávky interiéru restaurace a nejsou v PD řešeny. INSTALACE V SAUNĚ : Umístění zásuvek,svítidel a ovladačů musí být provedeno dle normy ČSN PROSTORY S VANOU NEBO SPRCHOU A UMÝVACÍ PROSTORY. V koupelnách musí být provedeno dle ČSN kromě základního stupně ochrany před dotykem ještě ochranné pospojování všech vodivých předmětů,jichž se lze dotknout. Nepřipojují se vodivé předměty, které jsou uloženy izolovaně, popřípadě dostatečně vzdáleny (umístění vodivých částí a předmětů, kdy jejich spodní hrana nejméně 2,25m od podlahy nebo dna vany či sprchové mísy). Připojení ochranného pospojování k ochrannému vodiči elektrických obvodů se provede na přístupném místě, v přípojnici HOP ( hlavní ochranná přípojnice), umístěné v koupelně. Přípojnice HOP bude provedena z typové skříně pro ochranné pospojení. Z této sběrnice budou vedeny jednožilové vodiče CYY6 barvy zelenožluté ( paprskovitě) k vodivým hmotám, resp. vodivému potrubí. Na potrubí se osadí svorky Bernard. Sběrnice HOP se spojí s na hlavní ochrannou přípojnici objektu vodičem CYY 16. Hlavní ochranná přípojnice objektu bude instalována u rozvaděče 1R1. Ovladače osvětlení budou montovány do výše 1,3m nad podlahu,mimo ovladačů vedle umyvadla v koupelně a pod kuchyňskou linkou.v koupelně bude spínač umístěn dle ČSN a pod kuchyňskou linkou do výše 1,2m nad podlahu anebo tak,aby byl pod horním dílem kuchyňské sestavy. SPÍNAČE A PŘEPÍNAČE : Spínače, přepínače mají být instalovány u dveří na straně, kde nebudou zakryty otevřenými dveřmi. Kolébkové spínače a ovladače se osazují tak, aby polohy "zapnuto" bylo nutno stlačit kolébku nahoře.toto ustanovení se netýká střídavých a křížových přepínačů. KRABICE, SVORKOVÁNÍ Odbočovací krabice musí být osazeny tak,aby je po dohotovení bylo možno elektricky zkoušet a byl zabezpečen přístup ke svorkám v krabicích za účelem provádění údržby vedení. Elektroinstalace

5 Veškeré spojování v odbočných krabicích, ukončené světelné vývody,budou provedeny svorkami"wago". POSPOJOVÁNÍ: V objektu bude provedeno hlavní pospojování dle ČSN čl do hlavního pospojování budou spojeny veškeré vodivé části: ochranný vodič uzemňovací svorka nebo hlavní ochranná svorka rozvod potrubí v budově pospojování v koupelnách HOP Pospojování bude provedeno vodičem CY 6 nebo pozinkovaným páskem o průřezu min 12.5 barvy zelenožluté dle tab 1 a 2 ČSN Rozvodnice hlavního pospojování ( HUB) bude umístěna v blízkosti rozvaděče 01R1 a 01R2. HROMOSVOD : Hromosvodná jímací soustava bude řešena v dalším stupní PD. DOBÍJENÍ ELEKTROMOBILU Pro potřeby dobíjení elektromobilu bude v technické místnosti připraven samostatný rozvaděč. Z rozvaděče budou napojeny tři nabíjecí stanice o příkonu 22kW. Každá stanice bude v rozvaděči jištěná jističem 40A. Projekt předpokládá samostatné měření el.energie pro tento provoz. TELEVIZE : Pro každou TV zásuvku bude z rozvaděče STA veden samostatný kabel. Televizní rozvody budou zakončeny zásuvkou. Samotné rozvody provede specializovaná firma. Osazení zásuvek lze změnit dle přání uživatele. TV rozvody budou před realizací koordinovány v souladu s požadavky konkrétního dodavatele TV signálu. DATOVÁ SÍŤ : Rozvody datové sítě budou provedeny kabely UTP. Kabely budou vedeny z místnosti, kde bude umístěn server. Místnost určí investor. Odtud budou vedeny kabely do jednotlivých nájemních jednotek. Rozvody provede specializovaná firma. Elektroinstalace

6 ZÁVĚR Před uvedením elektrického zařízení do provozu bude na elektrickém zařízení provedena výchozí revize. Pro dohotovení rozvodů elektroinstalace se případné změny na výkresové dokumentaci opraví podle skutečného provedení a prováděcí firma tuto dokumentaci spolu se zprávou o výchozí revizi předá majiteli objektu nebo objednateli montážních prací.tuto dokumentaci musí majitel uschovat, opravovat a doplňovat podle skutečného stavu a při revizích ji musí předložit. Elektroinstalace

7 Dodatek k projektu elektroinstalace Na základě požadavků BPŘ byly upřesněny tyto požadavky na stavbu: OSOUZENÍ POŽADAVKŮ NA ZABEZPEČENÍ STAVBY POŽÁRNĚ BEZPEČNOSTNÍMI ZAŘÍZENÍMI, NÁSLEDNĚ STANOVENÍ PODMÍNEK A NÁVRH ZPŮSOBU JEJICH UMÍSTĚNÍ A INSTALACE DO STAVBY Dle 26 odst. 1) písm. a) vyhlášky 23 v návaznosti na normový požadavek čl. B.4 (33), musí být stavba památkově chráněná vybavena elektrickou požární signalizací (EPS) nebo hlásiči požáru použitými v elektrické zabezpečovací signalizaci (EZS). Samočinné hlásiče požáru se navrhují optickokouřové event. teplotní (teplotní nejsou vhodné do přípraven pokrmů) nebo multisenzorické. Doporučuje se do systému zařadit prvky certifikované podle příslušných norem na EPS řady ČSN EN 54xx. Samočinnými hlásiči požáru budou vybaveny všechny místnosti požárních úseků, kromě prostorů bez požárního rizika (WC, umývárny, koupelny, sprchy). Tlačítkové hlásiče požáru se nenavrhují. U ústředny EZS se doporučuje, aby umožňovala dvoustupňovou signalizaci požáru (t1 1 min., t2 max. 6 minut) a současně byla vybavena zařízením pro přenos signálu po linkách mobilních operátorů. Kabeláž pro propojení linek mezi samočinnými hlásiči požáru bude vedena min. 15 pod omítkami, nevyžaduje se funkční integrita kabelové trasy ani speciální kabeláž třídy reakce na oheň B2ca. Realizační projektová dokumentace EZS pro prostory restaurace bude na vyžádání předložena orgánu vykonávajícímu státní požární dozor při závěrečné kontrolní prohlídce, mohou do ní být případně zahrnuty podmínky stanoviska HZS k PD pro vydání stavebního povolení. U tohoto systému signalizace požáru se nejedná ve smyslu ustanovení 4 odst. 3) písm. a) vyhlášky o požární prevenci o vyhrazené požárně bezpečnostní zařízení, ale jen o druh požárně bezpečnostního zařízení pro signalizaci požáru ve smyslu 2 odst. 4 písm. a) vyhlášky o požární prevenci. Žádná další vyhrazená požárně bezpečnostní zařízení (SSHZ, EPS, SOZ) nejsou pro posuzované požární úseky objektu. Rozvaděč výtahu, v případě že bude umístěn na chráněné únikové cestě, bude s požární odolností min.30min. Elektroinstalace

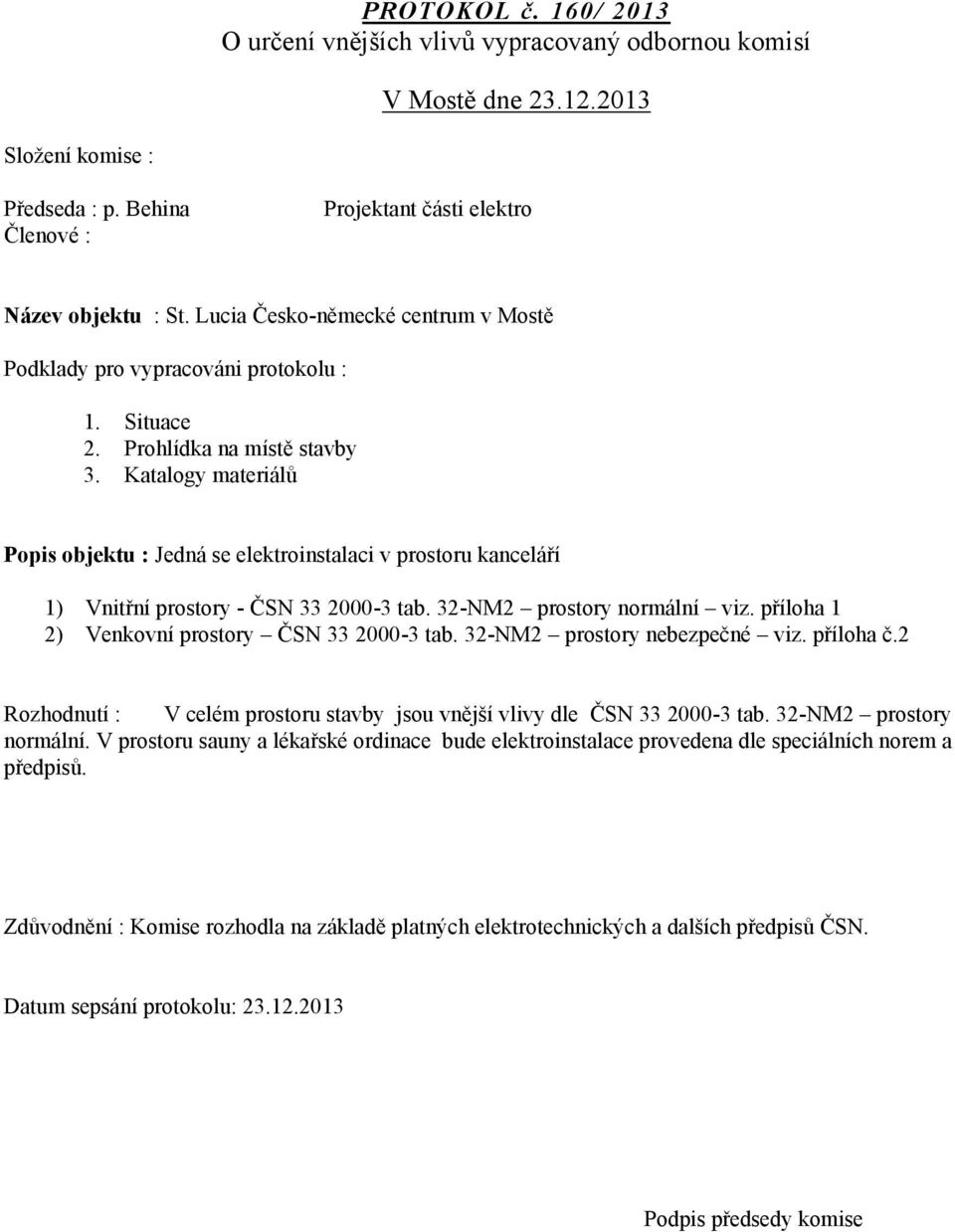

8 PROTOKOL č. 160/ 2013 O určení vnějších vlivů vypracovaný odbornou komisí V Mostě dne Složení komise : Předseda : p. Behina Členové : Projektant části elektro Název objektu : St. Lucia Českoněmecké centrum v Mostě Podklady pro vypracováni protokolu : 1. Situace 2. Prohlídka na místě stavby 3. Katalogy materiálů Popis objektu : Jedná se elektroinstalaci v prostoru kanceláří 1) Vnitřní prostory ČSN tab. 32NM2 prostory normální viz. příloha 1 2) Venkovní prostory ČSN tab. 32NM2 prostory nebezpečné viz. příloha č.2 Rozhodnutí : V celém prostoru stavby jsou vnější vlivy dle ČSN tab. 32NM2 prostory normální. V prostoru sauny a lékařské ordinace bude elektroinstalace provedena dle speciálních norem a předpisů. Zdůvodnění : Komise rozhodla na základě platných elektrotechnických a dalších předpisů ČSN. Datum sepsání protokolu: Podpis předsedy komise

9 Příloha č.1 VNITŘNÍ PROSTORY Popis místnosti : Ve všech prostorách jsou vnější vlivy prostory normální, dle ČSN tab. 32NM2. Určené vnější vlivy : AA5 AB5 AC1 AD1 AE1 AF1 AG1 AH1 AK1 AL1 AM1 AN1 AP1 AQ1 AR1 AS1 BA1 BC1 BD1 BE1 CA1 CB1

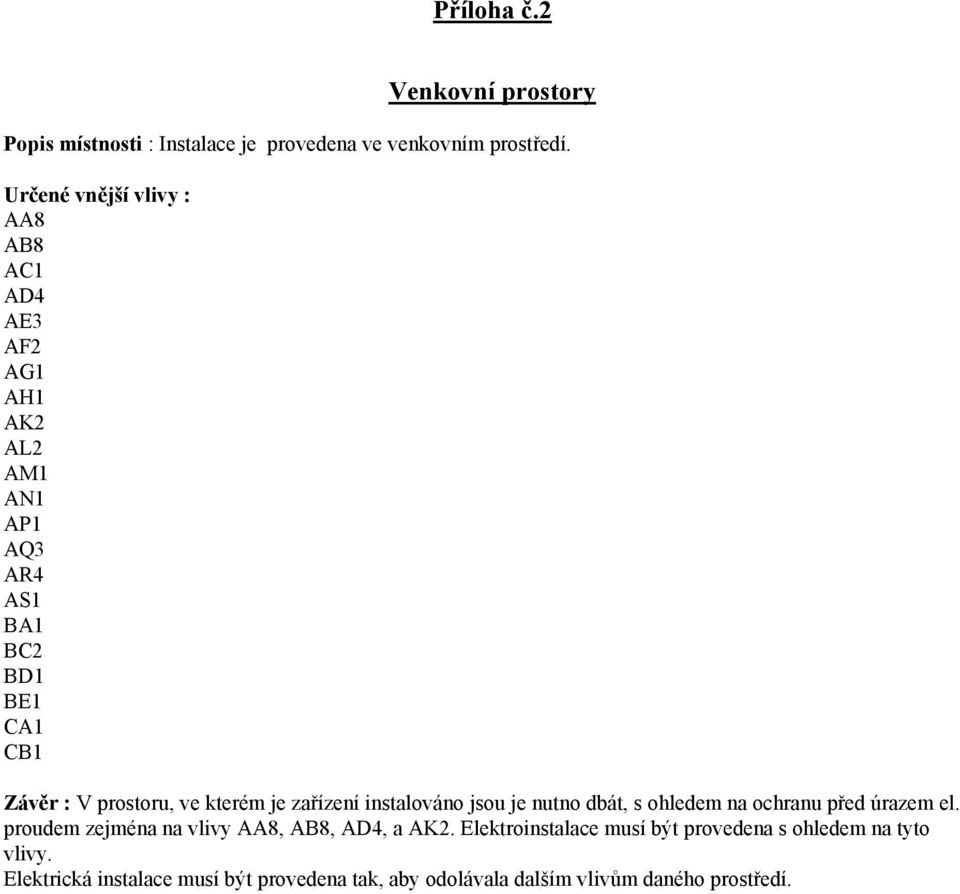

10 Příloha č.2 Venkovní prostory Popis místnosti : Instalace je provedena ve venkovním prostředí. Určené vnější vlivy : AA8 AB8 AC1 AD4 AE3 AF2 AG1 AH1 AK2 AL2 AM1 AN1 AP1 AQ3 AR4 AS1 BA1 BC2 BD1 BE1 CA1 CB1 Závěr : V prostoru, ve kterém je zařízení instalováno jsou je nutno dbát, s ohledem na ochranu před úrazem el. proudem zejména na vlivy AA8, AB8, AD4, a AK2. Elektroinstalace musí být provedena s ohledem na tyto vlivy. Elektrická instalace musí být provedena tak, aby odolávala dalším vlivům daného prostředí.

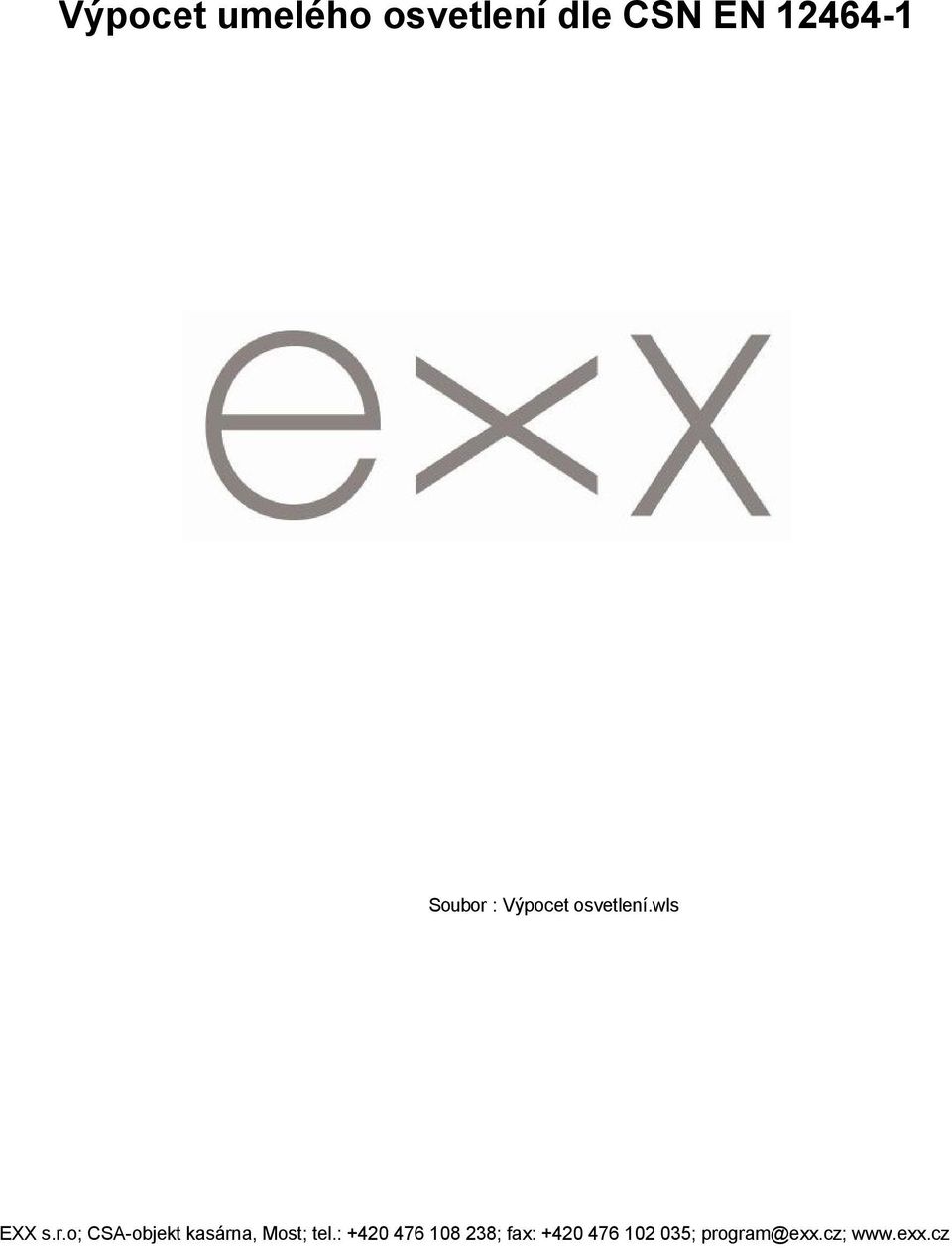

11 Výpocet umelého osvetlení dle CSN EN Soubor : Výpocet osvetlení.wls EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

12 Stránka 2 Obsah Použitá svítidla Multifunkcní místnost Chodba Chodba Kancelár Kancelár Kancelár Prodejna Kuchyn Kancelár Kancelár ordinace 45 Použitá svítidla EXXRegent Typ: 84W11.M15.7 Oznacení: Název: FLOWPendelleuchte Krytí: IP0 Zdroj: FQ 49 W/840 G5,LUMILUX T5 Zdroj: HO Cool White 16 49W,4900lm,10000hod,Ra 80 Pocet svítidel: 28 Lucis Typ: ZT EVG Oznacení: Název: POLARIS 500 Krytí: IP0 Zdroj: DT/E 42/840 GX24q4,OSRAM Zdroj: DULUX T/E PLUS Cool White 42W,3200lm,8000hod,Ra 85 Pocet svítidel: 12 EXXIntra Lighting Typ: Oznacení: Název: 201 MP 2x28W EB Krytí: IP0 Zdroj: FQ 54 W/840 G5,LUMILUX T5 Zdroj: HO Cool White 16 54W,4450lm,10000hod,Ra 80 Pocet svítidel: 36 EXXIntra Lighting Typ: Oznacení: Název: x58W Krytí: IP0 Zdroj: L 58 W/840 G13,LUMILUX T8 Zdroj: Cool White 26 58W,5200lm,10000hod,Ra 80 Pocet svítidel: 9 EXXIntra Lighting Typ: Oznacení: Název: 201 MP 2x28W EB Krytí: IP0 Zdroj: FQ 54 W/860 G5,LUMILUX T5 Zdroj: HO Daylight 16 54W,4250lm,10000hod,Ra 80 Pocet svítidel: 9 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

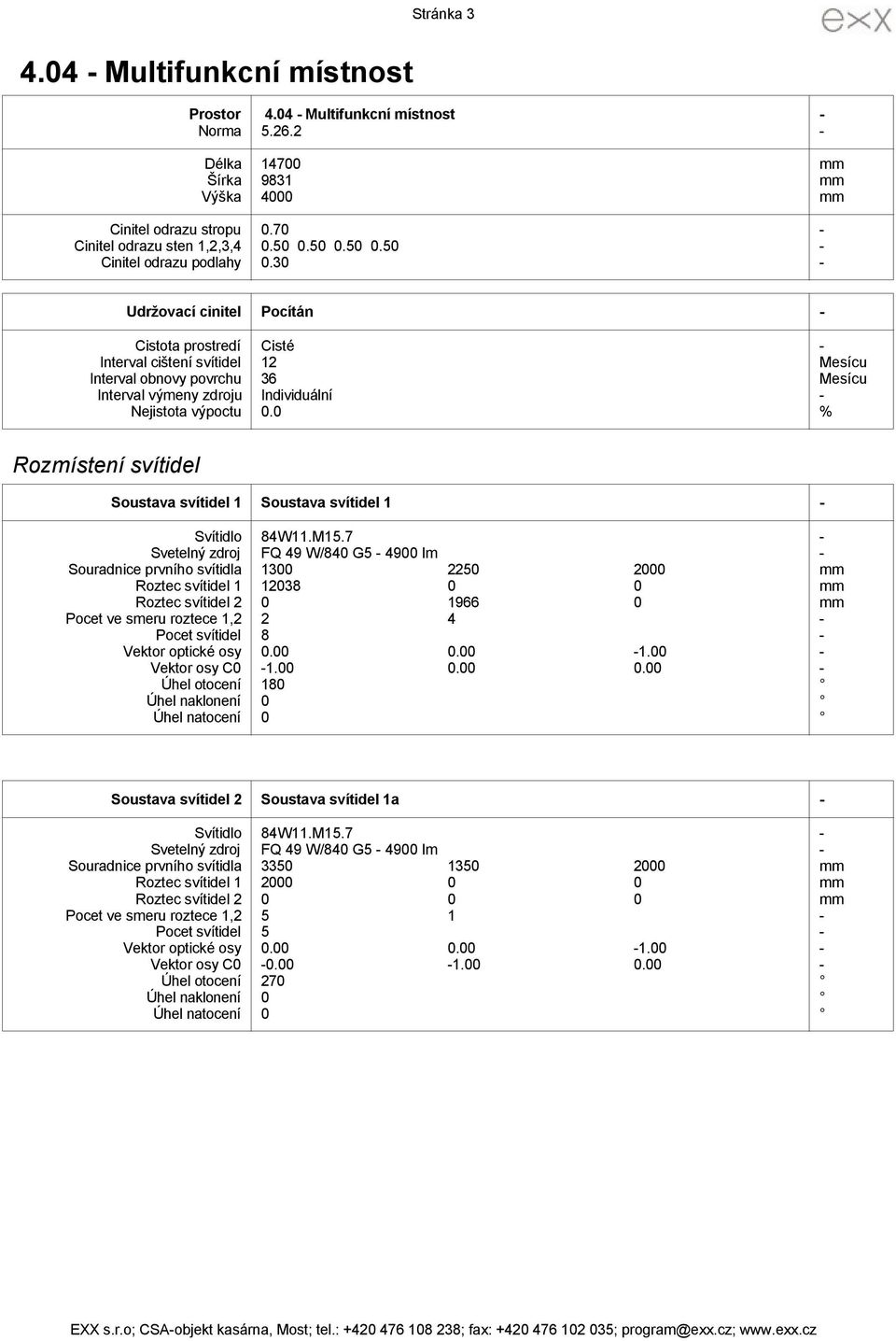

13 Stránka Multifunkcní místnost Prostor 4.04 Multifunkcní místnost Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo 84W11.M15.7 Svetelný zdroj FQ 49 W/840 G lm Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 2 4 Pocet svítidel 8 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Soustava svítidel 2 Soustava svítidel 1a Svítidlo 84W11.M15.7 Svetelný zdroj FQ 49 W/840 G lm Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 5 1 Pocet svítidel 5 Vektor optické osy Vektor osy C Úhel otocení 270 Úhel naklonení 0 Úhel natocení 0 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

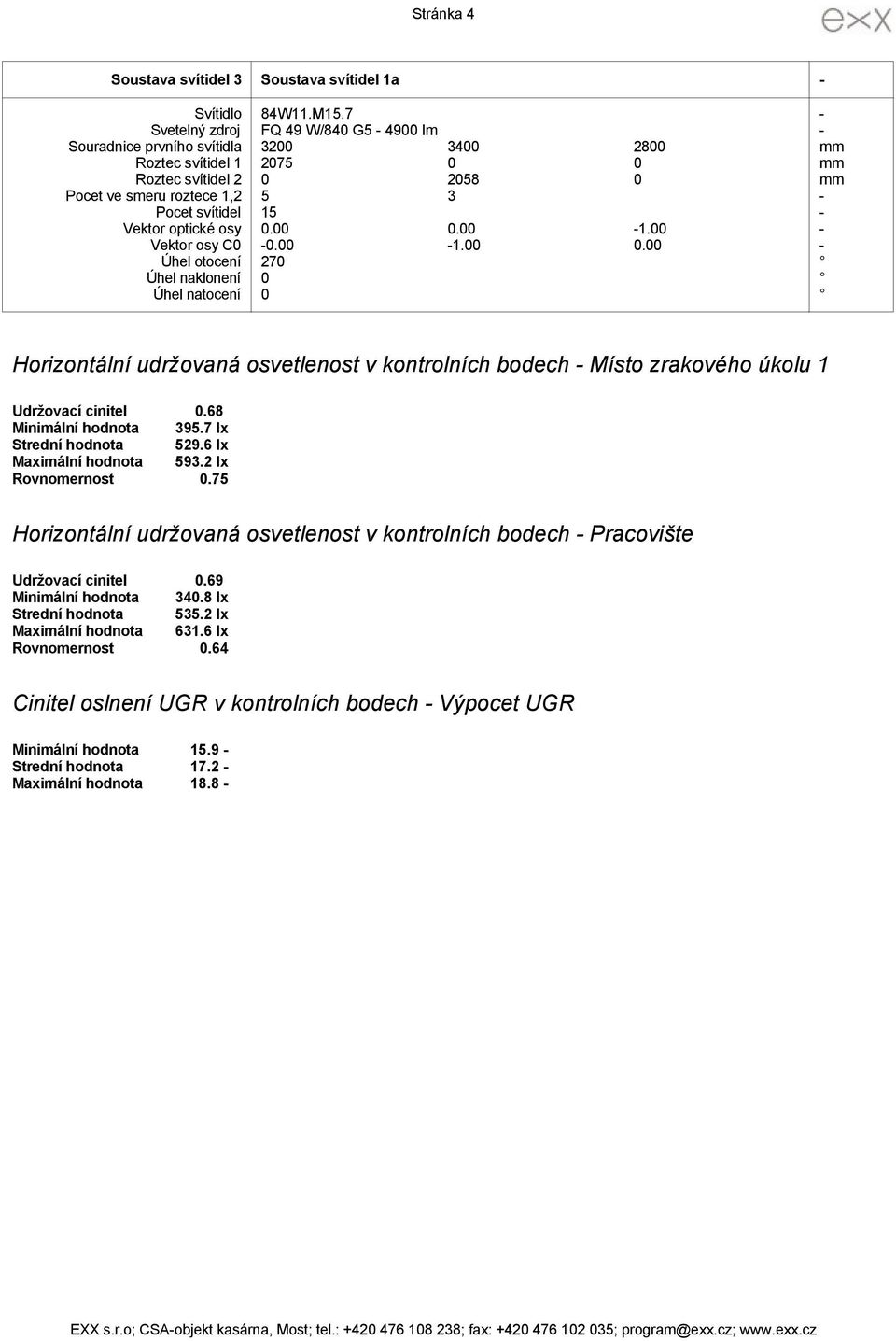

14 Stránka 4 Soustava svítidel 3 Soustava svítidel 1a Svítidlo 84W11.M15.7 Svetelný zdroj FQ 49 W/840 G lm Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 5 3 Pocet svítidel 15 Vektor optické osy Vektor osy C Úhel otocení 270 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.68 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.75 Horizontální udržovaná osvetlenost v kontrolních bodech Pracovište Udržovací cinitel 0.69 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.64 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 15.9 Strední hodnota 17.2 Maximální hodnota 18.8 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

15 Stránka Multifunkcní místnost Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.75 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

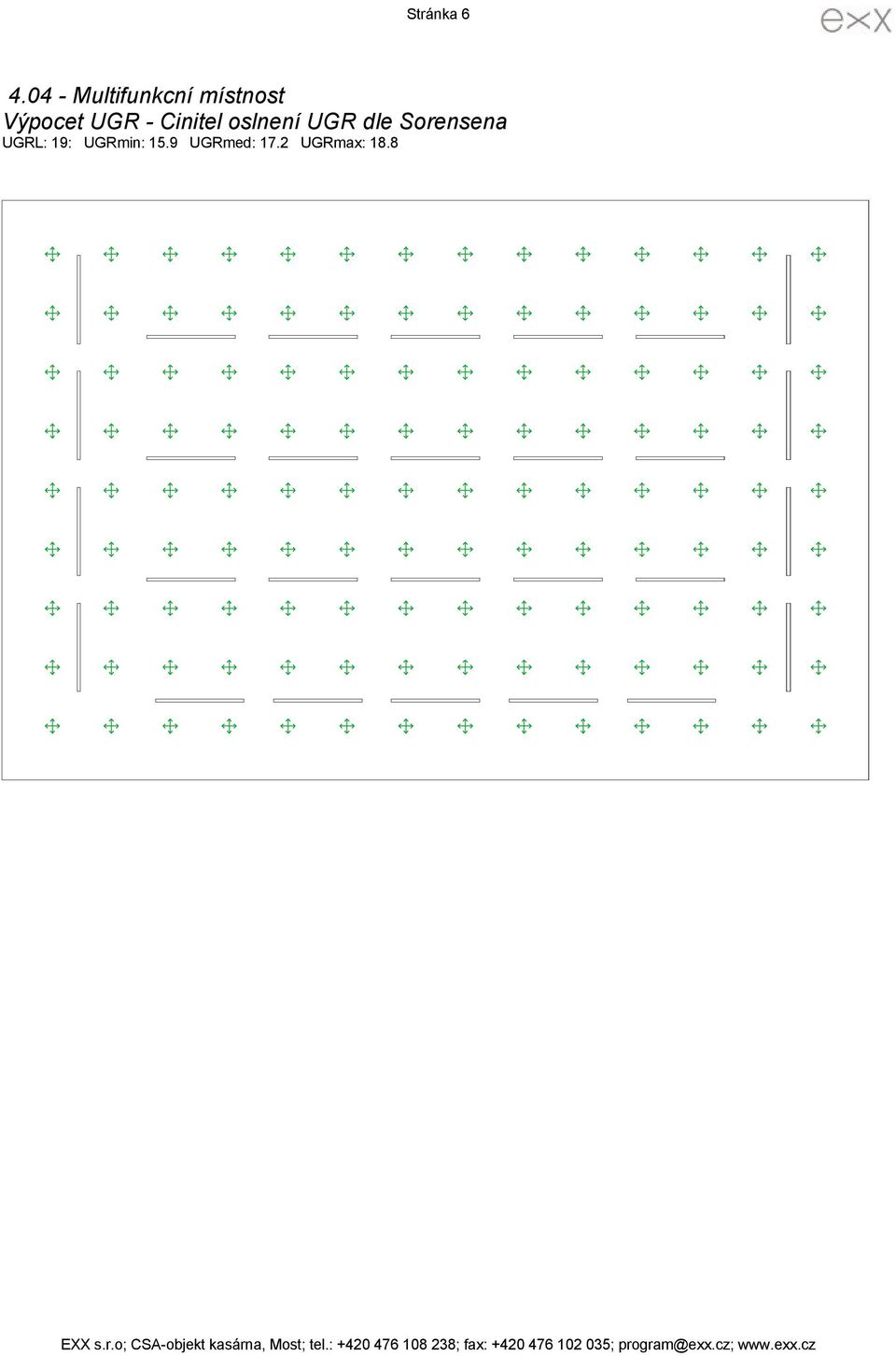

16 Stránka Multifunkcní místnost Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 15.9 UGRmed: 17.2 UGRmax: 18.8 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

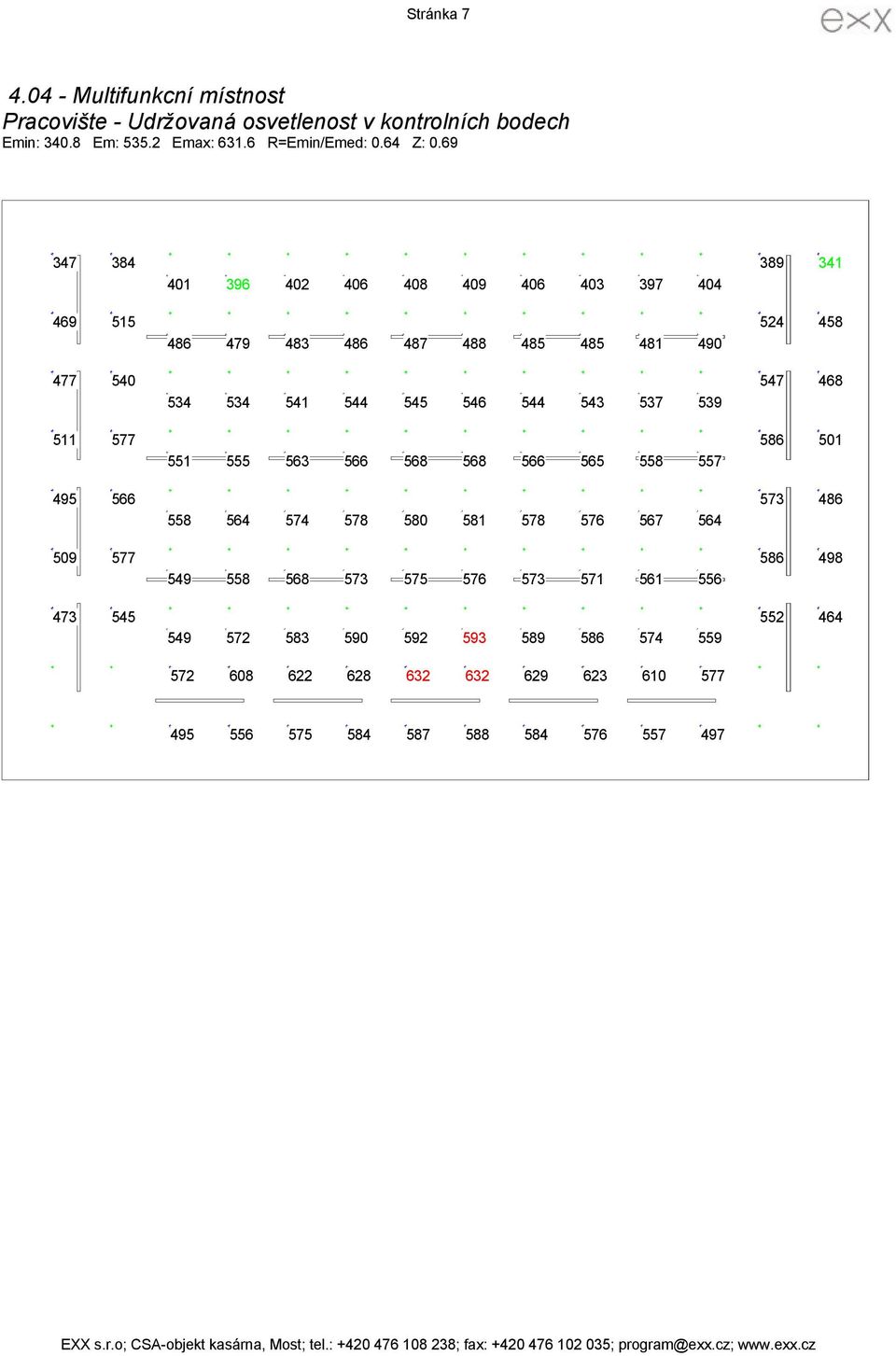

17 Stránka Multifunkcní místnost Pracovište Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.64 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

18 Stránka Multifunkcní místnost EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

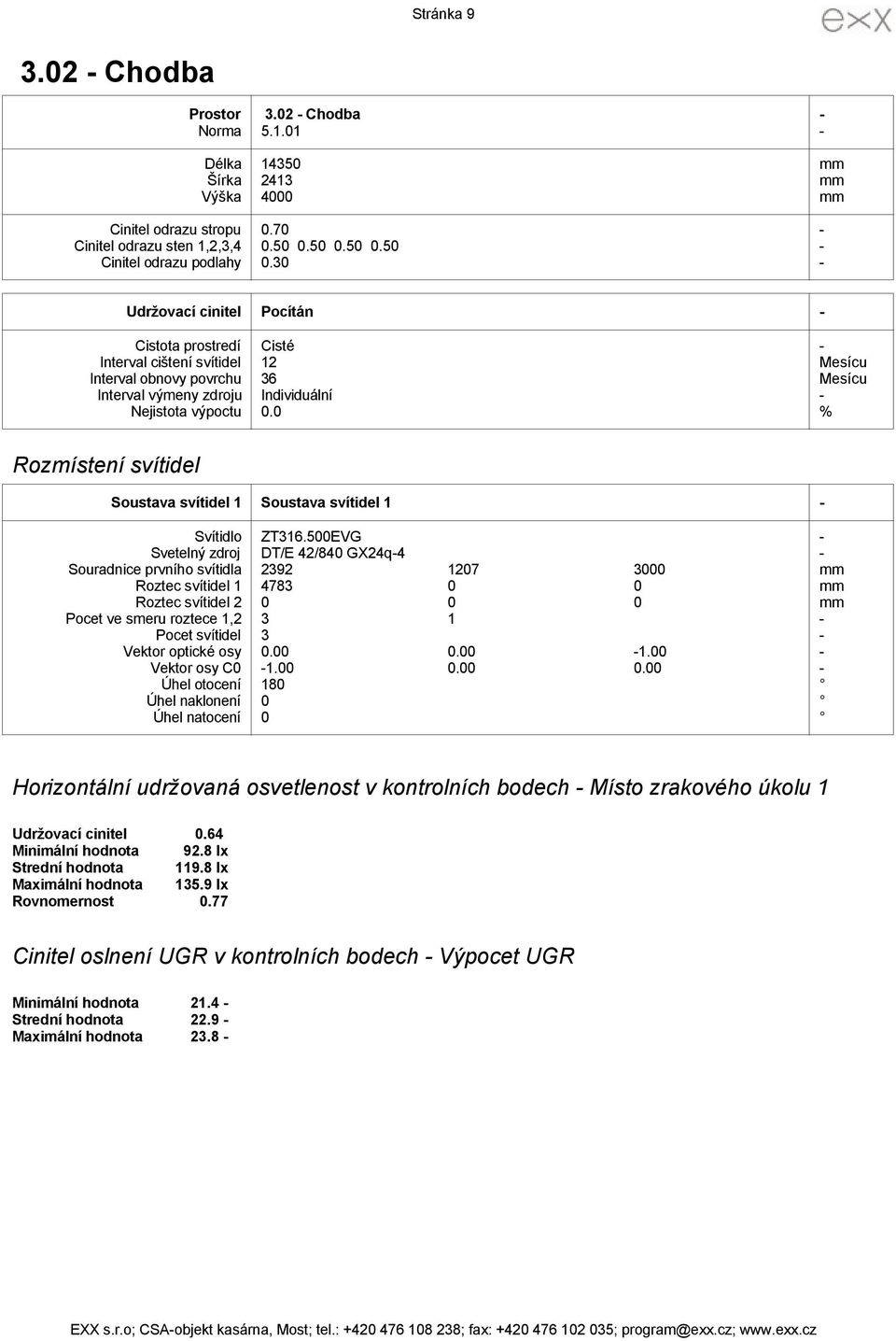

19 Stránka Chodba Prostor 3.02 Chodba Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo ZT EVG Svetelný zdroj DT/E 42/840 GX24q4 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 3 1 Pocet svítidel 3 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.64 Minimální hodnota 92.8 lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.77 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 21.4 Strední hodnota 22.9 Maximální hodnota 23.8 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

20 Stránka Chodba Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: 92.8 Em: Emax: R=Emin/Emed: 0.77 Z: 0.64 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

21 Stránka Chodba Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 28: UGRmin: 21.4 UGRmed: 22.9 UGRmax: 23.8 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

22 Stránka Chodba EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

23 Stránka Chodba Prostor 2.02 Chodba Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo ZT EVG Svetelný zdroj DT/E 42/840 GX24q4 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 9 1 Pocet svítidel 9 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.64 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.93 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 25.4 Strední hodnota 26.3 Maximální hodnota 27.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

24 Stránka Chodba Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.93 Z: 0.64 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

25 Stránka Chodba Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 28: UGRmin: 25.4 UGRmed: 26.3 UGRmax: 27.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

26 Stránka Chodba EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

27 Stránka Kancelár Prostor 2.06 Kancelár Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 2 3 Pocet svítidel 6 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.69 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 15.5 Strední hodnota 17.2 Maximální hodnota 18.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

28 Stránka Kancelár Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.69 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

29 Stránka Kancelár Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 15.5 UGRmed: 17.2 UGRmax: 18.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

30 Stránka Kancelár EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

31 Stránka Kancelár Prostor 2.07 Kancelár Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 2 2 Pocet svítidel 4 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.82 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 15.3 Strední hodnota 17.0 Maximální hodnota 19.1 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

32 Stránka Kancelár Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.82 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

33 Stránka Kancelár Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 15.3 UGRmed: 17.0 UGRmax: 19.1 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

34 Stránka Kancelár EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

35 Stránka Kancelár Prostor 2.08 Kancelár Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 3 2 Pocet svítidel 6 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.77 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 13.8 Strední hodnota 16.6 Maximální hodnota 19.0 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

36 Stránka Kancelár Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.77 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

37 Stránka Kancelár Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 13.8 UGRmed: 16.6 UGRmax: 19.0 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

38 Stránka Kancelár EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

39 Stránka Prodejna Prostor 1.03 Prodejna Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 5 2 Pocet svítidel 10 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.70 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.69 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 5.6 Strední hodnota 17.8 Maximální hodnota 21.0 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

40 Stránka Prodejna Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.69 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

41 Stránka Prodejna Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 22: UGRmin: 5.6 UGRmed: 17.8 UGRmax: 21.0 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

42 Stránka Prodejna EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

43 Stránka Kuchyn Prostor 1.15 Kuchyn Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj L 58 W/840 G13 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 3 3 Pocet svítidel 9 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.69 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.84 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 17.8 Strední hodnota 19.6 Maximální hodnota 21.1 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

44 Stránka Kuchyn Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.84 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

45 Stránka Kuchyn Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 22: UGRmin: 17.8 UGRmed: 19.6 UGRmax: 21.1 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

46 Stránka Kuchyn EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

47 Stránka Kancelár Prostor 1.23 Kancelár Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 3 2 Pocet svítidel 6 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.82 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 11.7 Strední hodnota 14.4 Maximální hodnota 17.4 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

48 Stránka Kancelár Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.82 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

49 Stránka Kancelár Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 11.7 UGRmed: 14.4 UGRmax: 17.4 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

50 Stránka Kancelár EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

51 Stránka Kancelár Prostor 1.24 Kancelár Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/840 G5 Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 2 2 Pocet svítidel 4 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.82 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 10.4 Strední hodnota 13.9 Maximální hodnota 17.6 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

52 Stránka Kancelár Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.82 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

53 Stránka Kancelár Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 10.4 UGRmed: 13.9 UGRmax: 17.6 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

54 Stránka Kancelár EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

55 Stránka ordinace Prostor 1.31 ordinace Norma Délka Šírka Výška Cinitel odrazu stropu 0.70 Cinitel odrazu sten 1,2,3, Cinitel odrazu podlahy 0.30 Udržovací cinitel Pocítán Cistota prostredí Cisté Interval cištení svítidel 12 Mesícu Interval obnovy povrchu 36 Mesícu Interval výmeny zdroju Individuální Nejistota výpoctu 0.0 % Rozmístení svítidel Soustava svítidel 1 Soustava svítidel 1 Svítidlo Svetelný zdroj FQ 54 W/860 G lm Souradnice prvního svítidla Roztec svítidel Roztec svítidel Pocet ve smeru roztece 1,2 3 3 Pocet svítidel 9 Vektor optické osy Vektor osy C Úhel otocení 180 Úhel naklonení 0 Úhel natocení 0 Horizontální udržovaná osvetlenost v kontrolních bodech Místo zrakového úkolu 1 Udržovací cinitel 0.71 Minimální hodnota lx Strední hodnota lx Maximální hodnota lx Rovnomernost 0.70 Cinitel oslnení UGR v kontrolních bodech Výpocet UGR Minimální hodnota 15.0 Strední hodnota 16.9 Maximální hodnota 18.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

56 Stránka ordinace Místo zrakového úkolu 1 Udržovaná osvetlenost v kontrolních bodech Emin: Em: Emax: R=Emin/Emed: 0.70 Z: EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ; program@exx.cz;

57 Stránka ordinace Výpocet UGR Cinitel oslnení UGR dle Sorensena UGRL: 19: UGRmin: 15.0 UGRmed: 16.9 UGRmax: 18.3 EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;

58 Stránka ordinace EXX s.r.o; CSAobjekt kasárna, Most; tel.: ; fax: ;
