Protokol o provedených výpočtech.

Transkript

1 Protokol o provedených výpočtech. Projekt Název LETIŠTĚ KARLOVY VARY, s.r.o. Popis VÝSTAVBA NOVÉHO OBJEKTU ZPS NA LKKV Poznámka Datum Adresa Investor Společnost Kontaktní osoba Adresa Telefon Webová stránka Zhotovitel Společnost Kontaktní osoba Adresa Telefon Webová stránka Václav Šíma - projekce elektro Václav Šíma Sušice vsima@seznam.cz Provedené výpočty Výpočet osvětlenosti bodovou metodou dle EN Výpočet činitele oslnění ve vnitřních prostorech dle EN / 25

2 Svítidla použitá v tomto projektu Typ Název Výrobce Označení svítidla Množství ZC449/Reflektor-IP54 4x49W T5, Reflektor MIRO, IP54 ELKOVO Čepelík A 30 ZC258/12LOSZK ZC358/12LOSZK ZC418/12LOSZK E-26K74/072 2x58W, přisaz., zkosené, optický systém 3x58W, přisaz., zkosené, optický systém 4x18W, přisaz., zkosené, optický systém AURA 4,zářivkové, 2x26W, d-42cm, sklo triplex opál mat ELKOVO Čepelík B 6 ELKOVO Čepelík C 6 ELKOVO Čepelík D 13 OSMONT J 6 2 / 25

3 ZC449/Reflektor-IP54-4x49W T5, Reflektor MIRO, IP54, ELKOVO Čepelík Přepočítací 1,00 Maximální 402 cd/klm koeficient svítivost Elektronický Ano Blok L25 předřadník ElProCADu Příkon 49 W Krytí IP 54 Účinnost 82 % Vypočítaná 89,5 % účinnost CIE Flux Code Symetrie Symetrické svítidla podle rovin C0 a C90 Rozměry Délka 1540 mm Šířka 475 mm 90 mm Délka svítící 1463 mm části Šířka svítící 398 mm svítící 0 mm části části Závěsná výška 0 mm Závěsná výška 0 mm Světelné zdroje Typ MASTER TL5 HO G5 49W/840 Název lineární zářivka, chladná bílá Výrobce Philips Lighting Praha Počet 4 Činitel podání barev 85 Teplota chromatičnosti 4000 K Světelný tok 4300 lm Rovina C0 Rovina C90 3 / 25

4 ZC258/12LOSZK - 2x58W, přisaz., zkosené, optický systém, ELKOVO Čepelík Přepočítací 1,00 Maximální 381 cd/klm koeficient svítivost Elektronický Ano Blok L24 předřadník ElProCADu Příkon 58 W Krytí IP 20 Účinnost 61 % Vypočítaná 60,7 % účinnost CIE Flux Code Symetrie Symetrické svítidla podle rovin C0 a C90 Rozměry Délka 1555 mm Šířka 300 mm 85 mm Délka svítící 1505 mm části Šířka svítící 250 mm svítící 0 mm části části Závěsná výška 85 mm Závěsná výška 85 mm Světelné zdroje Typ NG 58W/840 G13 Název MASTER TL-D Super 80 New Generation Výrobce Philips Lighting Praha Počet 2 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 5200 lm Rovina C0 Rovina C90 4 / 25

5 ZC358/12LOSZK - 3x58W, přisaz., zkosené, optický systém, ELKOVO Čepelík Přepočítací 1,00 Elektronický Ano koeficient předřadník Maximální 285 cd/klm Příkon 58 W svítivost Krytí IP 20 Blok L23 ElProCADu Vypočítaná účinnost 61,8 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka 1555 mm Šířka 650 mm 85 mm Délka svítící 1505 mm části Šířka svítící 600 mm svítící 0 mm části části Závěsná výška 85 mm Závěsná výška 85 mm Světelné zdroje Typ NG 58W/840 G13 Název MASTER TL-D Super 80 New Generation Výrobce Philips Lighting Praha Počet 3 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 5200 lm Rovina C0 Rovina C90 5 / 25

6 ZC418/12LOSZK - 4x18W, přisaz., zkosené, optický systém, ELKOVO Čepelík Přepočítací 1,00 Elektronický Ano koeficient předřadník Maximální 346 cd/klm Příkon 18 W svítivost Krytí IP 20 Blok L16 ElProCADu Vypočítaná účinnost 64,5 % CIE Flux Code Symetrie svítidla Symetrické podle rovin C0 a C90 Rozměry Délka 650 mm Šířka 650 mm 85 mm Délka svítící 600 mm části Šířka svítící 600 mm svítící 0 mm části části Závěsná výška 85 mm Závěsná výška 85 mm Světelné zdroje Typ NG 18W/840 G13 Název MASTER TL-D Super 80 New Generation Výrobce Philips Lighting Praha Počet 4 Činitel podání barev 80 Teplota chromatičnosti 4300 K Světelný tok 1350 lm Rovina C0 Rovina C90 6 / 25

7 E-26K74/072 - AURA 4,zářivkové, 2x26W, d-42cm, sklo triplex opál mat, OSMONT Přepočítací 1,00 Maximální 117 cd/klm koeficient svítivost Elektronický Ne Blok L51 předřadník ElProCADu Příkon 26 W Krytí IP 41 Účinnost 49 % Vypočítaná 49,2 % účinnost CIE Flux Code Symetrie Rotačně svítidla symetrické Rozměry Délka 420 mm Šířka 0 mm 120 mm Délka svítící 420 mm části Šířka svítící 0 mm svítící 100 mm části části Závěsná výška 120 mm Závěsná výška 120 mm Světelné zdroje Typ MASTER PL-C/2P G24d-3 26W/840 Název kompak.zářivka, patice 2pin, chladná bílá Výrobce Philips Lighting Praha Počet 2 Činitel podání barev 82 Teplota chromatičnosti 4000 K Světelný tok 1800 lm Rovina C0 7 / 25

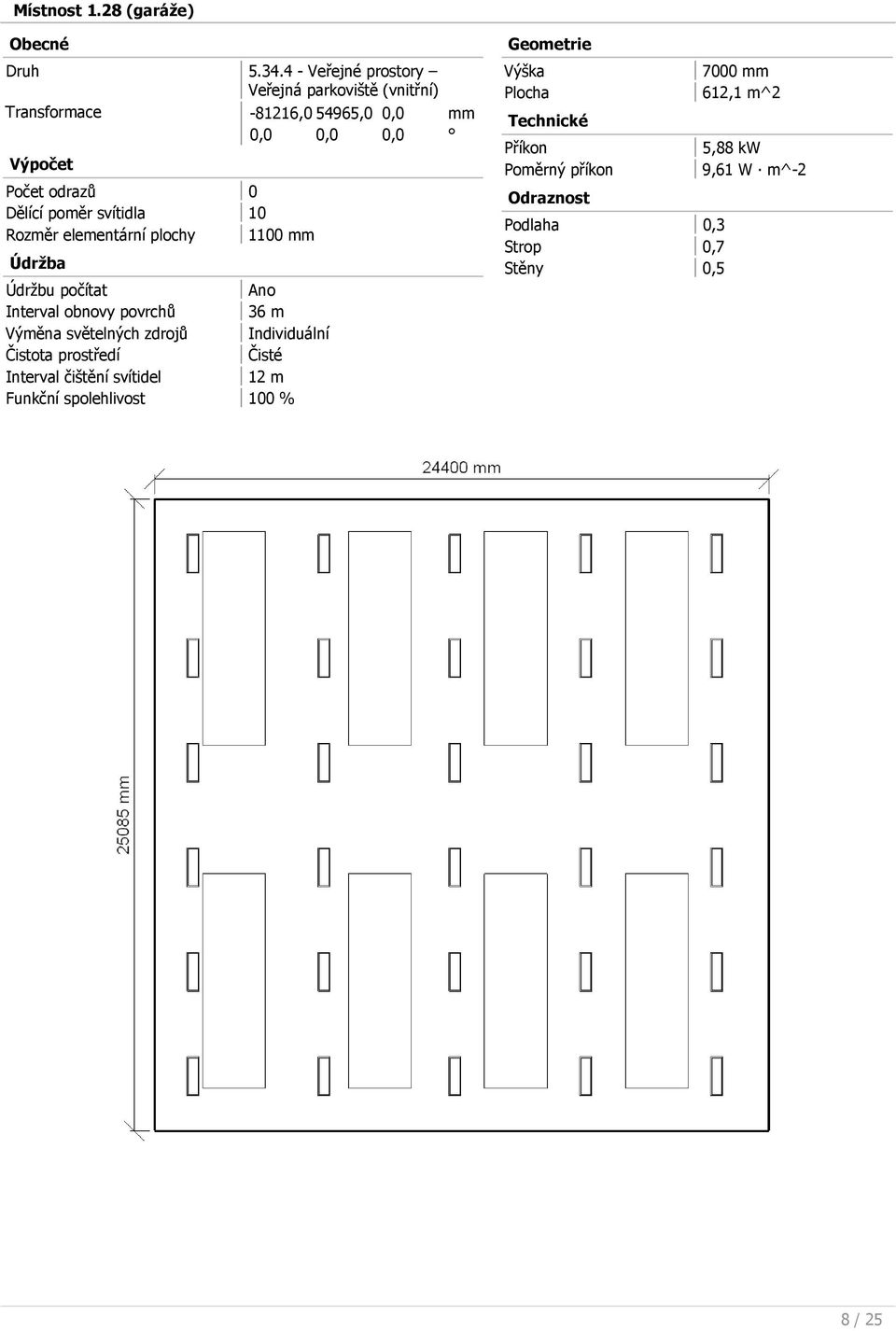

8 Místnost 1.28 (garáže) Druh Veřejné prostory Veřejná parkoviště (vnitřní) Transformace , ,0 0,0 mm 0,0 0,0 0,0 Výpočet Počet odrazů 0 Dělící poměr svítidla 10 Rozměr elementární plochy 1100 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 612,1 m^2 5,88 kw 9,61 W m^-2 8 / 25

9 Soustava svítidel 1 - Kopie - ZC449/Reflektor-IP54, 4x49W T5, Reflektor MIRO, IP54 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Přímý udržovací činitel 0,846 Počet v délce 4 Počet v šířce 1 Počet použitých svítidel ,0 mm 5000,0 mm 3050,0 mm 13000,0 mm 6500 mm Soustava svítidel 2 - ZC449/Reflektor-IP54, 4x49W T5, Reflektor MIRO, IP54 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Přímý udržovací činitel 0,846 Počet v délce 5 Počet v šířce 2 Počet použitých svítidel ,0 mm 5000,0 mm 1525,0 mm 17775,0 mm 6500 mm Soustava svítidel 1 - ZC449/Reflektor-IP54, 4x49W T5, Reflektor MIRO, IP54 Vlastnosti pravidelné skupiny Natočení svítidel 0,0 0,0 90,0 Přímý udržovací činitel 0,846 Počet v délce 5 Počet v šířce 6 Počet použitých svítidel ,0 mm 4150,0 mm 1525,0 mm 2167,5 mm 6500 mm 9 / 25

10 Normálová osvětlenost Návrh Požadovaná hodnota 75,0 lx Minimální hodnota 0,0 lx Maximální hodnota 534,9 lx Udržovaná osvětlenost 235,9 lx Rovnoměrnost 0,00 Udržovací činitel 0,85 Počet v délce 9 Počet v šířce 9 Počet ,0 mm 2750,0 mm 1400,0 mm 1542,5 mm 750 mm 10 / 25

11 Místnost 1.09 Druh Společné prostory uvnitř budov Místnosti pro odpočinek, hygienu a první pomoc Transformace , ,0 0,0 mm 0,0 0,0 0,0 Výpočet Počet odrazů 0 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 63,6 m^2 0,65 kw 10,18 W m^-2 11 / 25

12 Soustava svítidel 1 - ZC418/12LOSZK, 4x18W, přisaz., zkosené, optický systém Vlastnosti pravidelné skupiny Natočení svítidel Přímý udržovací činitel 0,801 Počet v délce 3 Počet v šířce 3 Počet použitých svítidel ,0 mm 3350,0 mm 1050,0 mm 1700,0 mm 3000 mm Normálová osvětlenost Návrh Požadovaná hodnota 200,0 lx Minimální hodnota 291,1 lx Maximální hodnota 410,3 lx Udržovaná osvětlenost 344,7 lx Rovnoměrnost 0,84 Udržovací činitel 0,80 Počet v délce 3 Počet v šířce 5 Počet ,0 mm 2000,0 mm 1150,0 mm 1050,0 mm 750 mm 12 / 25

14 Soustava svítidel 1 - E-26K74/072, AURA 4,zářivkové, 2x26W, d-42cm, sklo triplex opál mat Vlastnosti pravidelné skupiny Natočení svítidel Přímý udržovací činitel 0,799 Počet v délce 3 Počet v šířce 2 Počet použitých svítidel ,0 mm 1650,0 mm 800,0 mm 850,0 mm 3000 mm Normálová osvětlenost Návrh Požadovaná hodnota 200,0 lx Minimální hodnota 125,0 lx Maximální hodnota 202,3 lx Udržovaná osvětlenost 164,1 lx Rovnoměrnost 0,76 Udržovací činitel 0,80 Počet v délce 7 Počet v šířce 5 Počet ,0 mm 600,0 mm 550,0 mm 475,0 mm 750 mm 14 / 25

17 Normálová osvětlenost - Stěna 1 Návrh Požadovaná hodnota 300,0 lx Minimální hodnota 0,0 lx Maximální hodnota 140,4 lx Udržovaná osvětlenost 64,7 lx Rovnoměrnost 0,00 Udržovací činitel 0,80 Natočení soustavy 90,0 0,0 90,0 Počet v délce 6 Počet v šířce 5 Počet ,0 mm 600,0 mm 575,0 mm 550,0 mm 0 mm 17 / 25

18 Místnost 2.03 (kancelář Druh Administrativní prostory (Kanceláře) Transformace , , 0,0 mm 0 0,0 0,0 0,0 Výpočet Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 17,6 m^2 0,35 kw 19,80 W m^-2 18 / 25

20 Místnost 2.04 (kancelář) Druh Administrativní prostory (Kanceláře) Transformace , , 0,0 mm 0 0,0 0,0 0,0 Výpočet Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 15,3 m^2 0,35 kw 22,70 W m^-2 20 / 25

22 Místnost 2.05 (kancelář) Druh Administrativní prostory (Kanceláře) Transformace , , 0,0 mm 0 0,0 0,0 0,0 Výpočet Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 17,6 m^2 0,35 kw 19,80 W m^-2 22 / 25

24 Místnost 2.06 Druh Administrativní prostory (Kanceláře) Transformace , , 0,0 mm 0 0,0 0,0 0,0 Výpočet Počet odrazů 3 Dělící poměr svítidla 10 Rozměr elementární plochy 500 mm Údržbu počítat Ano Interval obnovy povrchů 36 m Výměna světelných zdrojů Individuální Čistota prostředí Čisté Interval čištění svítidel 12 m Funkční spolehlivost 100 % Geometrie Plocha Příkon Poměrný příkon Odraznost Podlaha 0,3 Strop 0,7 Stěny 0, mm 50,1 m^2 0,70 kw 13,90 W m^-2 24 / 25
