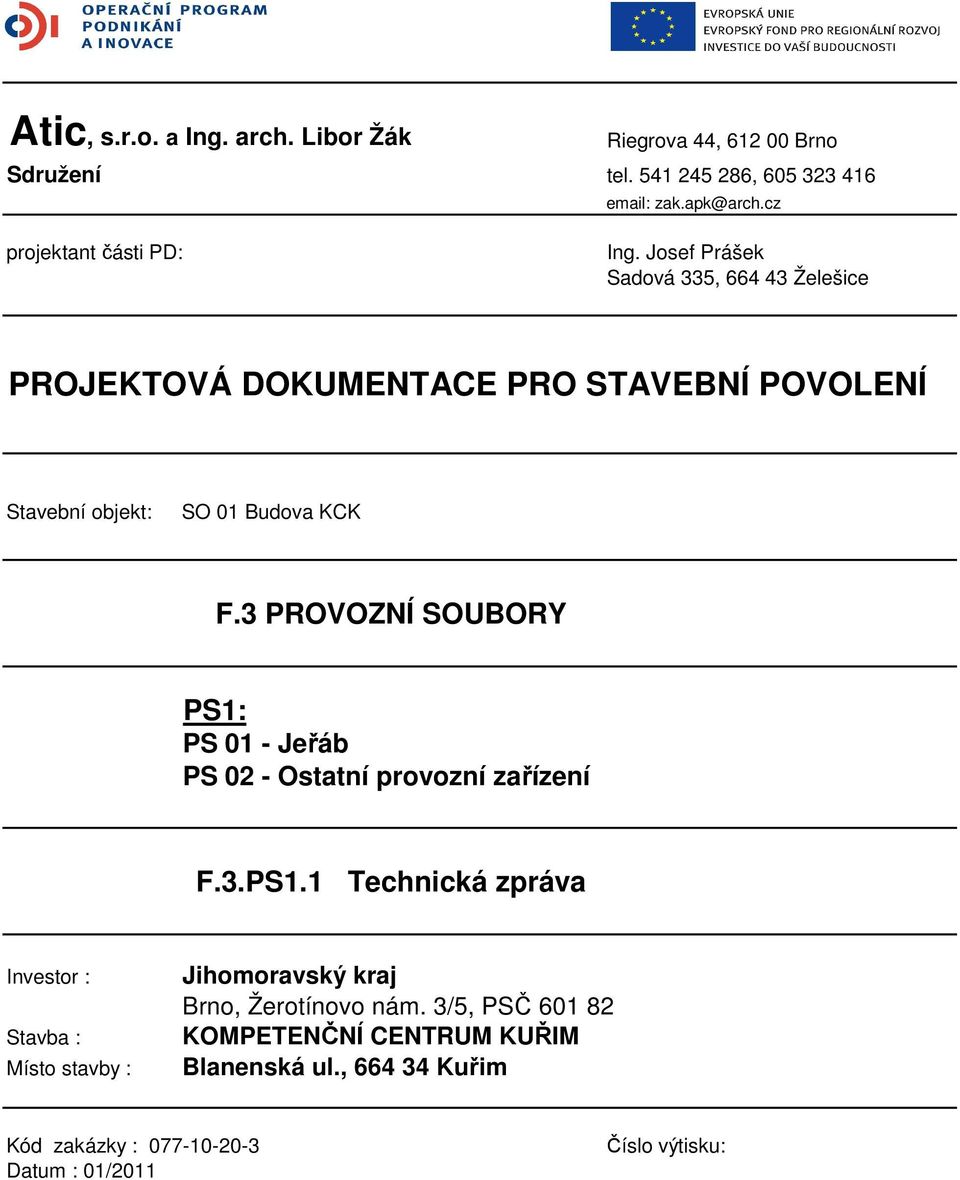

1 Atic, s.r.o. a Ing. arch. Libor Žák Riegrova 44, Brno Sdružení tel , zak.apk@arch.cz projektant části PD: Ing. Josef Prášek Sadová 335, Želešice PROJEKTOVÁ DOKUMENTACE PRO STAVEBNÍ POVOLENÍ Stavební objekt: SO 01 Budova KCK F.3 PROVOZNÍ SOUBORY PS1: PS 01 - Jeřáb PS 02 - Ostatní provozní zařízení Technická zpráva Investor : Stavba : Místo stavby : Jihomoravský kraj Brno, Žerotínovo nám. 3/5, PSČ KOMPETENČNÍ CENTRUM KUŘIM Blanenská ul., Kuřim Kód zakázky : Datum : 01/2011 Číslo výtisku:

2 OBSAH: ÚDAJE O PROVOZU Obsah: 1. Technická zpráva: A4 50 F 3.PS1.1 Technická zpráva 1 Související dokumentace: 2. Výkresy : Obsah 2 1 Technická zpráva Materiálová bilance Odpady a nakládání s odpadem Charakteristiky použitých materiálů Doplňkové parametry 21 1 Jeřáb Koleje pro regál 27 Rekapitulace medií 28 1 Přehled zařízení - energie, profese Přehled zařízení Výkresy půdorysy, řezy Výkresy půdorysy - požadavky na profese F 3.PS1.2 Celkové technologické uspořádání 3. Specifikace: F 3.PS1.3 Seznam strojů a zařízení - specifikace Technická zpráva 2 / 42 Arch.č.: DSP-TLG-01/11

3 Investor Jihomoravský kraj Stavba SO PS PJ Místnost DOKUMENTACE PROVOZNÍCH SOUBORŮ SO 01 Budova KCK PS 01 - Jeřáb PS 02 - Ostatní provozní zařízení PJ 1 PROVOZNÍ ZAŘÍZENÍ KOMPETENČNÍ CENTRUM KUŘIM ÚDAJE O PROVOZU Předmět řešení Určení Zpracování dokumentace pro stavební řízení VaV centra - Kompetenční centrum Kuřim. Vědecké a výzkumné centrum - Kompetenční centrum Kuřim - je určeno pro výzkum, vývoj a zkoušení vlastností dílů, uzlů, strojů a technologie obráběcích strojů. Výsledky centra se odráží v konstrukci a použité technologii při výrobě a užití u výrobců a následně uživatelů obráběcích strojů a technologií obrábění. Reálnost aplikovaných výsledků je možno doložit výsledky podobného centra při ČVUT v Praze. Pro zkoušení a ověřování se počítá s reálnými výrobky, které budou předány od dodavatelů zařízení. Stroje pro zkoušení technologií budou situovány v těžké laboratoři, zkoušky uzlů, řídících a pohonových systémů se předpokládají v lehkých laboratořích. Výrobní program Kapacita Kooperační vztahy Potřeby Materiálů a surovin Výrobků Technologie provozu Nositel Patentové a licenční nároky Jedná se o zkušební zařízení vědecko výzkumného centra, bez stálého (výrobního) programu. Hlavní náplní jsou demonstrační, zkušební, výzkumné a vývojové úkoly. Charakter využití zkušebního procesu je zakázkový. Zkoušky většinou mají dlouhodobější charakter. Pro uvedenou činnost nejsou v zásadě kooperace nutné. Případné potřeby v technologické nebo kontrolní činnosti budou řešeny samostatnými smlouvami. Přehled je uveden v příloze - Materiálová bilance Jiné výrobky jako vstupní komponenty se v zásadě nevyskytují, kromě zkoušených vzorků. investor Nevyskytují se Technická zpráva 3 / 42 Arch.č.: DSP-TLG-01/11

4 Dokumentace související Dispozice Celkové dispozice, Řezy, Schémata Celková dispozice vychází z požadavku využití stávajícího objektu bývalého výpočetního střediska TOS Kuřim. Konstrukce ani dispozice objektu není ideální pro dílensko - kancelářský charakter centra a vyžaduje i zásadní úpravy pro možnost osazení větších strojů a jejich obsluhy jeřábem. Dokumentace je zpracována na základě existující předchozí dokumentace. Řešení musí brát v úvahu dostupnost technologickou (požadavky na dopravu rozměrných prvků - nákladní automobil, kontejnerový nosič). Provozně zahrnuje řešení nejen technologické vybavení ale i provozní a sociální zázemí. Pro nově zřizované laboratoře a zázemí je využit stávající objekt a stávající veškerá infrastruktura. V řešení stavebně energetické části je předpokládáno využití stávajících přípojných areálových míst a páteřních připojení objektů, zachování obecných vazeb na okolní objekty a rekonstrukce prostor pro realizaci jednotlivých technologických požadavků. Technologické uspořádání je řešeno tak, aby byly dodrženy obecné vazby. Náplň objektu a technologické vybavení je řešeno tak, aby byly zajištěny všechny hlavní a obslužné procesy s ohledem na všechny možnosti objektu a požadavky na řešení jednotlivých provozů. Obecné schéma řešení z hlediska obecného členění pracoviště a procesů je následující: SOCIÁLNĚ PROVOZNÍ PLOCHY: - ve středním schodišťovém traktu - provozně sociální plochy, šatny, umývárny - denní místnosti PROVOZNÍ PLOCHA: - 1 NP: - laboratoře lehké a těžká v hale s jeřábem, zázemí provozu a objektu - prezentační místnost s možnostéí využití jako lehká laboratoř - 2 NP: - oddělené prostory administativní části. - stavební část Je podrobně popsáno ve stavební části. Popis technologie - základní výroba Tok materiálu: Objekt je provozně rozdělen na dvě oblasti a to laboratorně zkušební, která je situovaná v přízemí a provozně administrativní, umístěnou v 1.NP vstupní části objektu a ve 2.NP. Vzorky, vybavení, materiál se naváží přes průjezd, kde se manipuluje vysokozdvižným vozíkem. Pro manipulaci s rozměrnými břemeny se předpokládá využití dvounosníkového jeřábu o nosnosti 12,5t, který je situován v těžké laboratoři. V jednotlivých laboratořích se předpokládá trvalejší zkoušení, ověřování a verifikace vlastností dílů, uzlů, skupin a strojů. Technická zpráva 4 / 42 Arch.č.: DSP-TLG-01/11

5 Příklady využití: - laboratoř č.1 - zkoušení a vývoj krytování a podobné s drobnou zámečnickou výrobou - laboratoř č.2 - zkušení skupin mechanických - laboratoř č.3 - zkoušky elektrických a elektronických komponent - laboratoř č.4 - zkoušky pohonů a ovládacích systémů - laboratoř č.5 - zkoušky těžších skupin - těžká laboratoř - technologické zkoušky na reálném zařízení Náplň a využití jednotlivých laboratoří se mohou měnit dle požadavků zákazníků a také dle možných pronájemců prostor v kompetenčním centru. Konkrétnější předurčení je pro laboratoř č.3, kde se předpokládá antistatická podlaha a pro těžkou laboratoř, kde kromě jeřábu o nosnosti 12,5t je i do úrovně podlahy ve vymezené části umístěno deskové pole s upínacími deskami a T- drážkami pro kotvení zkoušených agregátů nebo strojů. Pomocné provozy budou využívány společně. Pro uložení nástrojů, vybavení a drobného materiálu je uvažováno se sklady v 1. NP. - pomocné provozy Pomocné provozy jsou situovány v provozní části objektu. Kromě energetických a vzduchotechnických ploch (řešených v profesních částech projektu) zahrnují plochy pro údržbu, příruční sklady a systémového řešení shromažďování a uložení odpadů. - obsluhující Zahrnuje sklady. hospodářství Podrobněji popsáno - viz. výše. - nabíjení vozíků Řešeno v rámci haly. Kancelářské prostory jsou situovány převážně ve 2.NP. Sociální plochy jsou situovány v sociálně provozní části ve středním traktu. Situování všech pracovišť je řešeno z hlediska potřeby jednotlivých celků, minimalizace vzájemného ovlivnění pracovišť, požadavky vazeb na obecné plochy, s ohledem na předpisy a normy. Technologické zařízení - pat.a licenční nezávadnost - specifikace uživatelského a technického standardu Skladba technologického zařízení a technické parametry jsou uvedeny v tabulce Přehled vybavení. Technologické zařízení bude odpovídat výše popsaným technologiím a jeho rozsah bude přesně dospecifikován a konkretizován v následných projektových a dodavatelských dokumentacích dle upřesněných podkladů investora. U dosud nevyráběných zařízení dodá výrobce nebo dodavatel zařízení prohlášení o patentové a licenční nezávadnosti, případně osvědčení o svém patentovém nebo licenčním řízení a jeho výsledku. Základní požadavky budou předmětem řešení investora. Konkrétní požadavky jsou uvedeny v Seznamu strojů a zařízení. Technická zpráva 5 / 42 Arch.č.: DSP-TLG-01/11

6 Požadavky na automatizaci a řízení procesu - řízení technologických procesů Provozní proces je řízen ve vazbě na organizační systém investora se všemi jeho složkami. Provozní (zkušební-výrobní) proces je sledován a řízen ve vazbě s logistikou, provozním zařízením, technologickým vybavením. Technologický proces jednotlivých zařízení probíhá v automaticky nebo manuálně řízeném cyklu, neboť zařízení jsou osazena řídícími systémy a napojeny na centrální počítačovou síť. Zdůvodnění zvolené provozní technologie Zabezpečení stávajícího provozu po dobu výstavby Provozní technologie představuje špičkovou technologii v oblasti laboratorního vývoje a je nezbytná pro řešení úkolů výzkumu, vývoje, zkušebnictví. Jedná se o provoz, který v současnosti je ve stadiu zrodu a objekt není využíván a proto se jedná o rekonstrukci bez omezení stávajícícho provozu. Pracovní síly Celkový přehled je uveden v tabulce Dělníci 11 z toho žen 3 z toho D hl.sm./žen 11/3 THP 25 POP 0 CELKEM 36 Směnnost Šatny Předpokládá se jednosměnný provoz, případně prodloužené směny. Řešeny v sociálních plochách. Materiál Základní Pomocný Režijní Roční a skladové bilance jsou uvedeny v příloze - Materiálová bilance Kancelářské potřeby a prostředky pro údržbu ploch a údržbu zařízení. Výrobky Sortiment - viz. výrobní program Odpady Roční a skladové bilance jsou uvedeny v příloze - Materiálová bilance, Odpady a nakládání s odpady Odpady jsou dle provozního řádu likvidovány sběrem a následnou likvidací specializovanou firmou. V provozu se neprovádí žádná úprava ani zneškodňování. Skladování Skladování materiálu je v podstatě rozčleněno na: - skladování vstupního materiálu - skladování technologického vybavení a pomocného provozního materiálu - skladování odpadu Technická zpráva 6 / 42 Arch.č.: DSP-TLG-01/11

7 Pro sklady jsou vymezeny oddělené prostory. Technologie skladování je založena na regálových systémech a volném ložení. Meziskladování v rozpracovanosti je na pojízdných vozících, paletách, volně ložené s ohledem na rozměr a hmotnost. Roční a skladové bilance jsou uvedeny v příloze - Materiálová bilance - suroviny a materiál Vstupní materiál bude přijat v příjmové části - průjezdu a skladován v příslušných skladech. Materiál je uložen v původních obalech nebo na paletách. - vybavení Vybavení je uloženo na jednotlivých pracovištích. - výrobky Nevyskytují se. - odpady Odpad je skladován lokálně na jednotlivých pracovištích. Odtud je soustředěn do odpadových nádob. - nebezpečné látky Nebezpečné látky budou uloženy ve vymezených prostorách s vybavením havarijními a záchytnými prostředky. Manipulace koncepce Pro ruční manipulaci s materiálem je uvažováno použití ručních paletových vozíků o nosnosti 2000 kg. Pro manipulaci s rozměrnými břemeny je uvažováno s dvounosníkovým jeřábem o nosnosti 12,5t s dálkovým ovládáním. Pro údržbu jeřábu bude používána vysokozdvižná plošina. Vnější doprava koncepce Vnější doprava bude řešena samostatnými subjekty. Celkové požadavky na vnější dopravu jsou uvedeny ve stati Doprava. Energie Podkladem jsou údaje dostupné technické dokumentace strojů a údaje investora. Celkový souhrn je uveden v příloze - Přehled zařízení - energie. připojení na technickou infrastrukturu Připojení zařízení je provedeno z páteřních rozvodů medií: - elektro - silnoproud - připojení z rozvaděče, připojení zásuvkové skříně - síťové připojení - stlačený vzduch - tlg. voda - dílčí požadavky na přívod studené vody Jiné požadavky: - vytápění a klimatizace - řešeno společně se vzduchotechnikou s ohledem na tepelnou zátěž - přívod chladící vody - voda užitková (údržba) Technická zpráva 7 / 42 Arch.č.: DSP-TLG-01/11

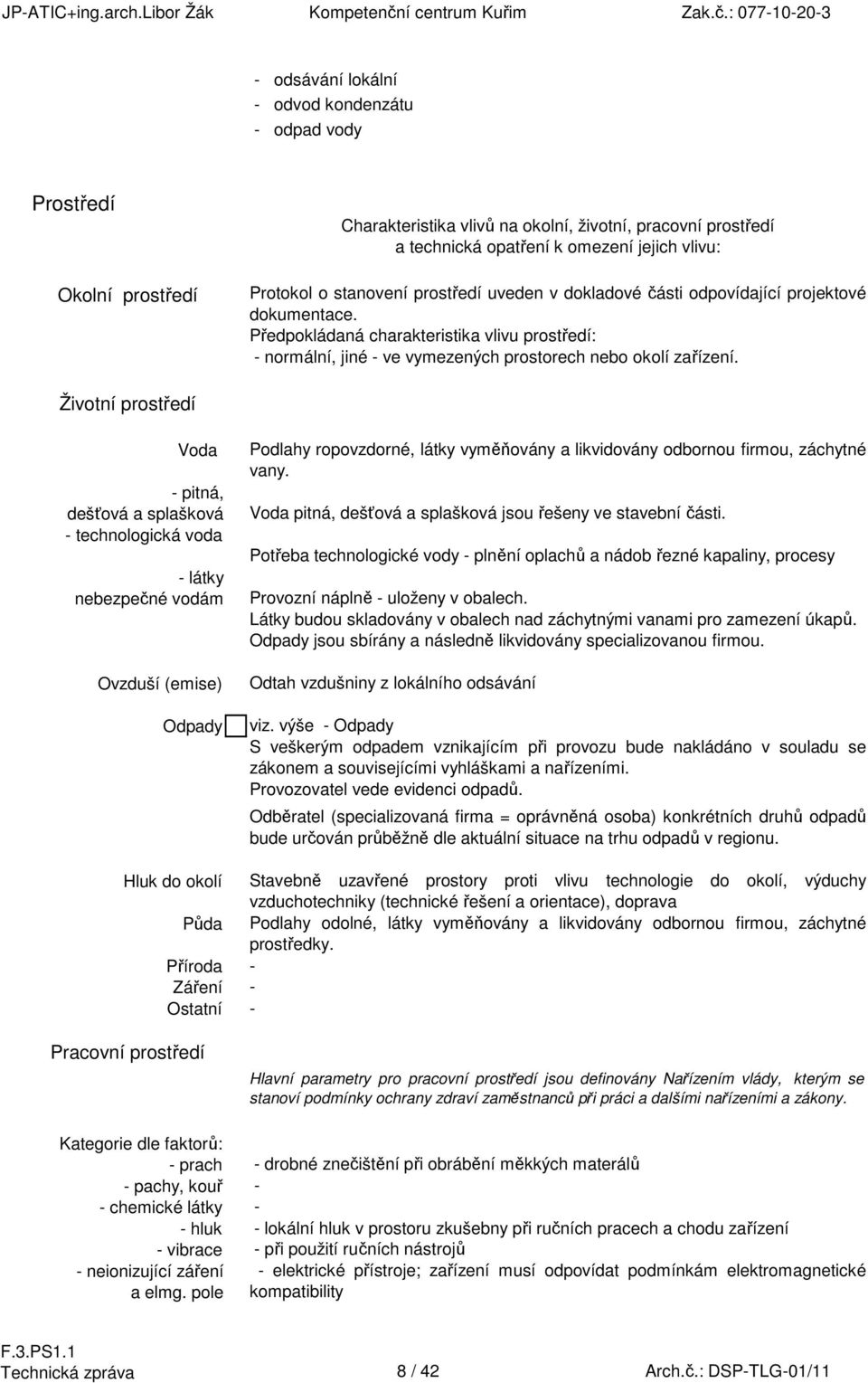

8 - odsávání lokální - odvod kondenzátu - odpad vody Prostředí Okolní prostředí Charakteristika vlivů na okolní, životní, pracovní prostředí a technická opatření k omezení jejich vlivu: Protokol o stanovení prostředí uveden v dokladové části odpovídající projektové dokumentace. Předpokládaná charakteristika vlivu prostředí: - normální, jiné - ve vymezených prostorech nebo okolí zařízení. Životní prostředí Voda - pitná, dešťová a splašková - technologická voda - látky nebezpečné vodám Ovzduší (emise) Odpady Podlahy ropovzdorné, látky vyměňovány a likvidovány odbornou firmou, záchytné vany. Voda pitná, dešťová a splašková jsou řešeny ve stavební části. Potřeba technologické vody - plnění oplachů a nádob řezné kapaliny, procesy Provozní náplně - uloženy v obalech. Látky budou skladovány v obalech nad záchytnými vanami pro zamezení úkapů. Odpady jsou sbírány a následně likvidovány specializovanou firmou. Odtah vzdušniny z lokálního odsávání viz. výše - Odpady S veškerým odpadem vznikajícím při provozu bude nakládáno v souladu se zákonem a souvisejícími vyhláškami a nařízeními. Provozovatel vede evidenci odpadů. Odběratel (specializovaná firma = oprávněná osoba) konkrétních druhů odpadů bude určován průběžně dle aktuální situace na trhu odpadů v regionu. Hluk do okolí Stavebně uzavřené prostory proti vlivu technologie do okolí, výduchy vzduchotechniky (technické řešení a orientace), doprava Půda Podlahy odolné, látky vyměňovány a likvidovány odbornou firmou, záchytné prostředky. Příroda - Záření - Ostatní - Pracovní prostředí Hlavní parametry pro pracovní prostředí jsou definovány Nařízením vlády, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci a dalšími nařízeními a zákony. Kategorie dle faktorů: - prach - drobné znečištění při obrábění měkkých materálů - pachy, kouř - - chemické látky - - hluk - lokální hluk v prostoru zkušebny při ručních pracech a chodu zařízení - vibrace - při použití ručních nástrojů - neionizující záření a elmg. pole - elektrické přístroje; zařízení musí odpovídat podmínkám elektromagnetické kompatibility Technická zpráva 8 / 42 Arch.č.: DSP-TLG-01/11

9 - ionizující záření - - fyzická zátěž - manipulace s materiálem - pracovní poloha - - zátěž teplem - - zátěž chladem - - psychická zátěž - zobrazovací jednotky - zraková zátěž - zobrazovací jednotky, optické sledování - práce s biologickými činiteli - Osvětlení Teplota vytápěcí Větrání a klimatizace Zásobování vodou Sanitární a pom. zař. denní osvětlení okny, světlíky + umělé - dle situování provozu, dle norem Pracoviště min. 500 lx (STROBO), sklady 200 lx, kancelářské prostory 500 lx, lokální osvětlení na pracovištích hala (Z,L) 22 (-4/+5), ostatní neklimatizované prostory C. Temperace skladu na 15 C. Speciální požadavky - nevyskytují se. výměna vzduchu - dle norem (50,70,90 m3/hod/os), řízená teplota v laboratořích, přívod potřebného množství vzduchu přívod vody, umyvadla společné, řešeno ve stavební části Hluk použití ochranných osobních pomůcek Ovzduší (imise) odsávání prachových částic, použití ochranných pomůcek Ostatní škodliviny - Rizikové pracoviště - Požadavky na signalizaci - požární - bezpečnostní Izolace ochrana proti ropným látkám řešena v podlaze ochrana proti otřesům - oddělení ploch podlahy od ostatních Povrchová ochrana Nejsou zvláštní požadavky. Barevné řešení Při výstavbě musí být provedeny bezpečnostní a protiúrazové nátěry. Nejsou zvláštní požadavky na nátěry zařízení - firemní standard. Barevné provedení bude upřesněno s architektem. Doprava - nákladní automobily - užitkové: malé 1/den, nosnost 3 tuny - 2x/týden, kamion - 1/měsíc - osobní dle nástupu a ukončení směn, ostatní příležitostná Technická zpráva 9 / 42 Arch.č.: DSP-TLG-01/11

10 Zvláštní požadavky - na výrobu a montáž - na průkaz kvality a výkonových parametrů - na zkoušky Montáž a uvedení do provozu pouze zařízení, které odpovídá požadavkům norem, předpisů a s odpovídající certifikací a revizemi. Po rozmístění zařízení provést napojení medií z páteřních rozvodů. Při montáži zařízení ověřovat dodržení minimálních bezpečnostních vzdáleností. V rámci předávání jednotlivých zařízení budou provedeny přejímací zkoušky jednotlivých zařízení, včetně převzetí dokumentace a vyhotovení revizí a zkoušek zařízení. V rámci zkušebního provozu bude provedena kontrola funkčnosti, úplnosti, bezpečnosti a parametrů jednotlivých zařízení a funkčnosti celé PJ. V rámci zkušebního provozu budou provedena případná daná nebo vyžádaná měření. Délka zkušebního provozu bude určena smluvně nebo požadavky orgánů. Údržba Běžnou údržbu dle návodu k obsluze zařízení provádí obsluha zařízení. Běžná údržba je prováděna vlastními silami. Odborné zásahy servisními firmami. Provozní údržba zajišťuje údržbu a jednoduché opravy (mechanické, elekrické a elektronické) zařízení v souladu s předpisy a nařízeními. Specializované opravy většího rozsahu jsou zajišťovány externě. O provedených úkonech jsou prováděny zápisy do provozních deníků. Údržba oken, (světlíků), osvětlení je zajišťována dle stanovených termínů externí údržbou. Údržba manipulační techniky bude prováděna externí specializovanou firmou. Údržba jeřábu se předpokládá z mobilní plošiny. - speciální požadavky na demontáž a montáž zařízení - zásady provádění údržby - určení a řešení ploch a přístupů - úpravy stavebních konstrukcí Při montáži nového zařízení dodržovat místa ustavení a napojení. Osadit příslušenství strojů. Pravidelná údržba - dle návodu k obsluze jednotlivých zařízení a normových hodnot. Stavba - dle hygienických norem a vnitřních předpisů. Volné přístupové plochy pro obsluhu provozu, dodržování bezpečnostních a montážních vzdáleností. Nejsou nutné. Projektovány nutné technologické montážní otvory. - zaměnitelnost Bezproblémová. Bezpečnost práce popis rizik standartní procesy stavebních prací, provozu pecí, procesy v údržbě, teplo, zvedání břemen, elektrický proud, plyn, čištění a odlučování Proškolení, vybavení, technická opatření a kontroly provádí provozovatel. opatření Je nutno provést: Technická zpráva 10 / 42 Arch.č.: DSP-TLG-01/11

11 - určit odpovědné osoby za provoz, technický stav, údržbu a opravy zařízení - proškolit pracovníky obsluhy zdvihacích zařízení a manipulačních zařízení - seznámení pracovníků s technologickými, bezpečnostními, pracovními předpisy a provozním řádem, ověřovat jejich znalosti a vyžadovat a kontrolovat jejich dodržování - vybavení osob osobními ochrannými pomůckami - zavedení provozní dokumentace (deníky, revizní knihy, místní předpisy) - barevné označení překážek bezpečnostním značením černo-žlutým šrafováním - vyznačení komunikací bílými pruhy a dodržovat neustálou průjezdnost a průchodnost ve stanovených profilech - značení skladovacích zařízení a ploch, označení nosností - značení rozvodů medií - tabulkové značení prostorů a zařízení opatření, legislativa Bezpečnost při výstavbě Obecně se bezpečnost při výstavbě řídí vyhláškou O bezpečnosti práce a technických zařízeních při stavebních pracích a ostatními souvisejícími předpisy a normami. Bezpečnost při provozu Při provozu je nutno dodržovat obecně platné předpisy pro bezpečnost a ochranu zdraví při práci, zejména - Zákoník práce, (vyhl. č.48/1982 Sb.) a předpisy související, normy a nařízení, požární předpisy a zákony, provádět pravidelné kontroly a předepsané revize. Dbát ustanovení zákona O technických požadavcích na výrobky a jeho změn následujících. Přitom ustanovení jiných předpisů zůstávají nedotčena, pokud řeší podrobněji požadavky vyhlášky. V provozu je nutno dále dbát na ustanovení: -návodů k obsluze u používaných zařízení ČSN Hořlavé kapaliny - provozovny a sklady ČSN ISO 3864 Bezpečnostní barvy a značky ČSN Šířky a výšky uliček a cest ČSN Skladování. Zásady bezpečné manipulace ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 3 - Stanovení základních charakteristik. Požární bezpečnost staveb. Výrobní objekty ČSN Výrobní průmyslové budovy ČSN Denní osvětlení průmyslových budov ČSN Sdružené osvětlení ČSN EN (360450) Světlo a osvětlení - Osvětlení pracovních prostorů Část 1 -Vnitřní pracovní prostory ČSN Umělé osvětlení průmyslových budov ČSN Motorové vozíky - Provoz, údržba, opravy a technické kontroly ČSN Pracovní ochrana. Motorové vozíky. Všeobecné požadavky na bezpečnost ČSN ISO (270143) Zdvihací zařízení. Provoz, údržba a opravy. ČSN , 2 (270140) - (svislé a boční vůle), ČSN (revizní lávky) ČSN ISO 8792 (270144) Zdvihací zařízení. Prostředky pro vázání, zavěšení a uchopení břemen. ČSN ISO 280 (275004) Pohyblivé pracovní plošiny. Montáž, provoz, zkoušení a údržba Technická zpráva 11 / 42 Arch.č.: DSP-TLG-01/11

12 268/2009 (502/2006) (137/98) Vyhláška o (obecných) technických požadavcích na (výstavbu) stavby NV 101/2005 Nařízení vlády o podrobnějších požadavcích na pracoviště a pracovní prostředí NV 405/2004 Nařízení vlády, kterým se stanoví vzhled a umístění bezpečnostních značek a (NV 11/2002) zavedení signálů Z 309/2006 Zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci Směrnice Rady ES 90/269/EEC o minimálních požadavcích na bezpečnost a ochranu zdraví při ruční manipulaci s břemeny,při níž se především vyskytuje riziko poškození páteře 398/2009 (NV 492/2006) Nařízení vlády o obecných požadavcích (na stavby pro osoby omezenou (NV 365/2001) schopností pohybu a orientace) zabezpečení bezbariérového užívání staveb NV 378/2001 Nařízení vlády, kterým se stanoví bližší požadavky na bezpečný provoz a + 62/2002 Sb používání strojů, technických zařízení, přístrojů a nářadí Nařízení vlády o bližších požadavcích na zajištění bezpečnosti a ochrany zdraví NV 406/2004 při práci v prostředí s nebezpečím výbuchu V 192/2005 Sb Vyhláška, kterou se stanoví základní požadavky k zajištění bezpečnosti práce a (V 48/1982) technických zařízení NV 176/2008 Sb Nařízení vlády o technických požadavcích na strojní zařízení V 601/2006 Sb (V 363/2005 Sb) (V 324/1990) Vyhláška o bezpečnosti práce a technických zařízení při stavebních pracích Nařízení vlády o bližších požadavcích na bezpečnost a ochranu zdraví při práci NV 362/2005 na pracovištích s nebezpečím pádu z výšky nebo do hloubky Z 210/2006 V 551/1990 Sb V 394/2003 Sb V 159/2002 Sb V 395/2003 Sb Řád technických zařízení Právní předpis, kterým se mění a doplňuje vyhláškačúbp ačbúč. 18/79 Sb., kterou se určují vyhrazená tlaková zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky ČÚBP a ČBÚ č. 97/82 Sb. Právní předpis, kterým se mění vyhláška č. 19/79 Sb., kterou se určují vyhrazená zdvihací zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 552/90 Sb. a nařízení vlády č. 352/2000 Sb. Právní předpis, kterým se mění vyhláška ČÚBP a ČBÚ č. 20/79 Sb., kterou se určují vyhrazená elektrická zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 553/90 Sb. a nařízení vlády č. 352/2000 Sb. Právní předpis, kterým se mění vyhláška č. 21/79 Sb., kterou se určují vyhrazená plynová zařízení a stanoví některé podmínky k zajištění jejich bezpečnosti, ve znění vyhlášky č. 554/90 Sb. a nařízení vlády č. 352/2000 Sb. Stanovení technických požadavků: (NV.) NV 179/2001 (96/57/ES) - chladící zařízení NV 9/2002, 342/2003, 198/2006 (86/594/ES, 2000/14/ES) - emise hluku NV 70/2002 (2000/9/ES) - zařízení pro dopravu osob NV 17/2003 (73/23/ES) - elektrická zařízení NV 18/2003, 616/2006, 2007 (89/336/ES) - elektromagnetická kompatibilita NV 20/2003 (87/404/ES) - jednoduché tlakové nádoby NV 21/2003 (89/686/ES) - osobní ochranné pomůcky NV 22/2003 (90/396/ES) - spotřebiče plynných paliv NV 23/2003 (94/9/ES) - zaříz. a ochranné systémy v prostředí s nebezpečím výbuchu NV 24/2003, zruš (98/37/ES) - strojní zařízení NV 26/2003, 621/2004 (97/23/ES) - tlaková zařízení NV 27/2003,127/2004, 142/2008 (95/16/ES) - výtahy Technická zpráva 12 / 42 Arch.č.: DSP-TLG-01/11

13 462/2009 (Z 262/2006) Zákoník práce NV 42/2003, 251/2003, 541/2004 (99/36/ES) - přepravitelná tlaková zařízení Z 258/2000 NV 495/2001 NV 148/2006 Sb NV 1/2008 Sb 68/2010 (361/2007) (441/2004) ( 532/2002) (178/2001) V 432/2003 Sb V 602/2006 Sb (137/2004) Zákon O ochraně veřejného zdraví a o změně některých souvisejících zákonů Nařízení vlády, kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných prostředků, mycích, čistících a desinfekčních prostředků Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády o ochraně zdraví před neionizujícím zářením Nařízení vlády č. 523/2002 Sb, kterým se mění nařízení vlády č.178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci Vyhláška, kterou se stanoví podmínky pro zařazování prací do kategorií, limitní hodnoty ukazatelů biologických činitelů a náležitosti hlášení prací s azbestem a biologickými činiteli Vyhláška, o hygienických požadavcích na stravovací služby a o zásadách osobní a provozní hygieny při činnostech epidemiologicky závažných 326/2009 (314/2006) (185/2001) Zákon o odpadech a o změně některých dalších zákonů V 502/2004 Sb (376/2001) Vyhláška o hodnocení nebezpečných vlastností odpadů V 168/2007 Sb (503/2004) (381/2001) Vyhláška - Katalog odpadů 351/ /2005, 294/2005, 353/2005 Sb (383/2001) Vyhláška č.383/2001 Sb. o podrobnostech nakládání s odpady 157/2009 (20/2004) (254/2001) Zákon - Vodní zákon a související vyhlášky Z 66/2006 Sb (477/2001) Zákon o obalech Vyhláška č.115/2002 Sb. o podrobnostech nakládání s obaly Z 435/2006 Vyhlášení úplného zákona - Zákon č. 76/2002 Sb. Zákon o integrované prevenci (76/2002) a navazující vyhlášky 292/2009 (180/2007) (222/2006) (86/2002) Zákon o ochraně ovzduší V 476/2009 (146/2007) (352/2002) 475/2009 (615/2006) (353/2002) NV 206/2006 (354/2002) Vyhláška, kterou se stanovují emisní limity a další podmínky provozování spalovacích stacionárních zdrojů znečišťování ovzduší Vyhláška, kterou se stanovují emisní limity a další podmínky provozování ostatních stacionárních zdrojů znečišťování ovzduší Nařízení vlády, kterým se mění nařízení vlády č. 354/2002 Sb., kterým se stanoví emisní limity a další podmínky pro spalování odpadu V 509/2005 Sb (355/2002) Z 311/2006 Vyhláška, kterou se stanovují emisní limity a další podmínky provozování stacionárních zdrojů znečišťování ovzduší emitujících těkavé organické látky z procesů aplikujících organická rozpouštědla a ze skladování a distribuce benzínu Zákon o pohonných hmotách Technická zpráva 13 / 42 Arch.č.: DSP-TLG-01/11

14 205/2009 (570/2006) (363/2006) (356/2002) Vyhláška, kterou se stanoví seznam znečišťujících látek, obecné emisní limity, způsob předávání zpráv a informací, zjišťování množství vypouštěných znečišťujících látek, tmavosti kouře, přípustné míry obtěžování zápachem a intenzity pachů, podmínky autorizace osob, požadavky na vedení provozní evidence zdrojů znečišťování ovzduší a podmínky jejich uplatňování Vyhláška o způsobu stanovení koncentrace pachových látek, přípustné míry V 362/2006 Sb. obtěžování zápachem a způsobu jejího zjišťování Vyhláška, kterou se mění vyhláška 284/2006 Sb., kterým se mění vyhláška č. 221/2004 Sb., kterou se stanoví seznamy nebezpečných chemických látek a V 540/2006 Sb nebezpečných chemických přípravků, jejichž uvádění na trh je zakázáno nebo jejichž uvádění na trh, do oběhu nebo používání je omezeno, ve znění pozdějších předpisů Z 379/2009 (183/2006) Stavební zákon V 499/2006 Dokumentace staveb V 526/2006 Prováděcí vyhláška stavebního zákona Ostatní opatření Požární ochrana Užívání osobami s omezením Ochrana před účinky vnějšího prostředí Civilní ochrana Zásady zajištění požární ochrany stavby jsou řešeny v samostatné dokumentaci a provozní dokumentaci stavby Návrh řešení pro užívání stavby osobami s omezenou schopností pohybu a orientace je uveden ve stavební části Návrh řešení ochrany stavby před negativními účinky vnějšího prostředí vychází z dispozičního a výškového využití daného území a je řešen ve stavební části V provozní dokumentaci stavby bude investorem, v případě požadavku, řešena oblast zásad prevence závažných havárií a zón havarijního plánování Technická zpráva 14 / 42 Arch.č.: DSP-TLG-01/11

15 Materiálová bilance Vstup Materiál/výrobek Jednotka Roční spotřeba Skladem Místo uložení Materiál Laboratorní provoz Komponenty vyráběné kg 0 0 výroba ocel, plast Komponenty nakupované - materiál kg montáž ocel, dřevo, plast Obalový materiál kg montáž papír, plast Konzervační prostředky kg montáž HK III. Odmašťovací prostředky kg montáž z toho HK IV l/rok, Jiné náplně kg montáž HK IV Náhradní díly kg montáž Jiné materiály kg Technické plyny: (bude v případě potřeby řešeno v lahvích) Spotřeba (pitné) vody m3 /rok 20 - voda pro ostatní (příprava emulzí) m3 / rok 3 Technická zpráva 15 / 42 Arch.č.: DSP-TLG-01/11

16 Materiál/výrobek Jednotka Roční spotřeba Skladem Místo uložení Materiál Výstup Materiál/výrobek Roční spotřeba Skladem - (není základní výroba - výzkum) kg Předpokládané množství odpadů a druhotných surovin Odpad - druhotná surovina Celkem Dočasně uloženo kg / rok Papírový (lepenkový) odpad kg / rok 100 8,3 Plasty - zkušební mat. kg / rok ,7 Dřevěný odpad (obaly, palety, zkušební mat.) kg / rok ,7 Kovový odpad kusový kg / rok ,3 Kovový odpad - třísky kg / rok ,7 Směsný komunální odpad kg / rok ,0 Tuhý spalitelný odpad kg / rok ,3 Hydraulický a převodový olej kg / rok ,0 Řezné emulze - výměna kg / rok ,0 Ropné látky z kalů kg / rok 10 9,4 Kaly vodnaté = výměna obsahu nádrží kg / rok 50 Znečištěná tkanina kg / rok 100 8,3 Zářivky, výbojky kg / rok 10 0,8 Mycí prostředek kg / rok 50 4,2 Ekologické mycí stoly kg / rok 100 Ostatní provozní náplně budou vraceny z místa použití. Materiály budou skladovány v originálních obalech. Odpady budou skladovány ve vyhrazených obalech. Látky s možností ohrožení prostředí budou uloženy v záchytné paletě. Technická zpráva 16 / 42 Arch.č.: DSP-TLG-01/11

17 Odpady a nakládání s odpady Dočasně uloženo CELKEM t / rok 14,9 1,5 Ostatní t / rok 12,2 1,0 Nebezpečný t / rok 2,7 0,5 Přehled Původce Nakládání s odpadem shromažďování sběr výkup třídění přeprava skladování úprava využívání zneškodňování Papírový (lepenkový) odpad kg / rok 100 8,3 Sklady, provoz v místě vzniku dle materiálu Plasty - zkušební mat. kg / rok ,7 Sklady, provoz v místě vzniku dle materiálu Dřevěný odpad (obaly, palety, zkušební mat.) kg / rok ,7 Sklady, provoz v místě vzniku dle materiálu Kovový odpad kusový kg / rok ,3 Laboratoře v místě vzniku dle materiálu Laboratoře Kovový odpad - třísky kg / rok ,7 Obrábění v místě vzniku dle materiálu Směsný komunální odpad kg / rok ,0 Celý provoz v místě vzniku dle materiálu vyhrazené kontejnery vyhrazené kontejnery vyhrazené kontejnery vyhrazené kontejnery vyhrazené kontejnery uzavřené kontejnery odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou Filtrační a jiný Tuhý spalitelný odpad kg / rok ,3 provozní materiál v místě vzniku dle materiálu Hydraulický a převodový olej kg / rok ,0 Upotřebený olej v místě vzniku dle materiálu Řezné emulze - výměna kg / rok ,0 Upotřebená emulze v místě vzniku dle materiálu uzavřené kontejnery sud + záchytná paleta sud + záchytná paleta odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou Technická zpráva 17 / 42 Arch.č.: DSP-TLG-01/11

18 Přehled Původce Nakládání s odpadem shromažďování sběr výkup třídění přeprava skladování úprava využívání zneškodňování Ropné látky z kalů kg / rok 10 9,4 Čištění v místě vzniku dle materiálu Kaly vodnaté = výměna obsahu nádrží kg / rok 50 Odlučovače v místě vzniku dle materiálu Znečištěná tkanina kg / rok 100 8,3 Laboratoře v místě vzniku dle materiálu Zářivky, výbojky kg / rok 10 0,8 Údržba v místě vzniku dle materiálu Mycí prostředek kg / rok 50 4,2 Provoz, údržba v místě vzniku dle materiálu Ekologické mycí stoly kg / rok 100 Provoz v místě vzniku dle materiálu Ostatní provozní náplně budou vraceny z místa použití. Materiály budou skladovány v originálních obalech. Odpady budou skladovány ve vyhrazených obalech. Látky s možností ohrožení prostředí budou uloženy v záchytné paletě. uzavřená nádoba sediment. jímka zař. uzavřené kontejnery vyhrazené úložiště uzavřené kontejnery uzavřené kontejnery odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou odběr specializ. firmou výměna spec. firmou Technická zpráva 18 / 42 Arch.č.: DSP-TLG-01/11

19 PS 01 - Jeřáb PS 02 - Ostatní provozní zařízení Parametry používaných materiálů - příklady Materiál Typ Označení Složení CAS Množství neb.látek R10 R S X PEL NPK-P Bod vzplanutí Teplota vznícení Další informace mg/m3 mg/m3 C C podmínky tixotropní antikorozní prostředek (FUCHS) ANTICORIT TX kapalina Vysoce rafinovaný základový olej s nízkým obsahem aromátů jiné: hydraulický olej 15W-40 Multi Turboral >200 kapalina vysoce rafinovaný (Aral) minerální olej převodový olej 85W-90 Getriebeoel HYP LS >204 kapalina (Aral) olefinsulfid 1-5% 53 alkylaminová sůl s dlouhým řetězcem kyseliny fosforečné 1-5% 53 estery kyseliny fosforečné, aminová sůl % 51/53 Technická zpráva 19 / 42 Arch.č.: DSP-TLG-01/11

20 Materiál Typ Označení Složení CAS Množství neb.látek R10 R S X PEL NPK-P Bod vzplanutí Teplota vznícení Další informace mg/m3 mg/m3 C C podmínky plastické mazivo Langzeitfett H kapalina Vysoce rafinovaný (Aral) základový olej Mýdlo Odmašťovací prostředek STAR AC10 C kapalina - EVESTAR kyselina orthoforforečná % 34 C 1 2 Isotridekanol (3-15% konc.) ethoxylovaný <2,5% Xn,Xi Odmašťovací prostředek Pasivátor IK51 C kapalina - EVESTAR ethanolamin ,5-<10% 20/21/22-34 C 1 2 (1-10% konc.) Technická zpráva 20 / 42 Arch.č.: DSP-TLG-01/11

21 PS 01 - Jeřáb PS 02 - Ostatní provozní zařízení Doplňující parametry pro pracovní prostředí a vliv na okolí Přehled senzibilních látek a jejich eliminace Přehled Původce Forma Eliminace Čističe, konzervace Příprava laboratoře kontaktní OOP (rukavice), technická opatření imisní OOP (polomaska), technická opatření: - uzavřený systém Hlučnost ručního nářadí, zkoušených elementů Předmětem činnosti jsou přípravné pomocné operace s obtížně definovatelnou dobou chodu zařízení. Pro omezení vlivu na osoby - použití ochranných pomůcek, dodržení technologických postupů (upnutí, ) Technická zpráva 21 / 42 Arch.č.: DSP-TLG-01/11

22 PS 01 - Jeřáb Specifikace jeřábu Legenda stavu: stávající S stávající přemístěný SP nový N Pol. Zaříz. Specifikace Parametry Jedn. Ks Stav 1 Jeřáb mostový elektrický dvounosníkový Q = 12,5t / 10,85m 1 N 2 Jeřábová dráha s kolejnicí a nosnou sloupovou konstrukcí 1 N 3 9 Ostatní vybavení a služby 1 N Podrobný popis: 1 Jeřáb mostový elektrický Q =12,5t / 10,85m 1 1 Jeřáb mostový dvounosníkový komplet 1 Pro jeřáb je uvažováno s těmito základními zadávacími podmínkami: - nosnost kg - rozpětí mm - výška zdvihu 9 m - výška po horní hranu kolejnice 6220 mm - délka jeřábové dráhy 11,7 m - délka pojezdu jeřábu 10,85 m Typ... - provedení mostu dvounosníkový, (svařovaný) (ZLK) Var... - upevnění nosníku (mostu) na příčníky var.2 Typ... - provedení kočky dvojnosníková Typ... - kladkostroj elektrický s elektronickou pojistkou proti přetížení - nosný systém kladkostroje lanový - provozní skupina pohonu H2/B3-2m - rychlost zdvihu 4 /0,7 m/min. - pojezd kočky 20 / 5 m/min. - pojezd jeřábu 40 / 10 m/min. - ovládání z ovladače nezávisle posuvného podél mostu, + dálkové ovládání (opce) - četnost provozu nízká, dílenská přerušovaná - zavěšení břemene hák Další obecně platné zadávací podmínky: - prostředí (ČSN = AA4, AB4) normální ve vytápěném objektu - provozní napětí 3x400/230 V, 50Hz - ovládací napětí 230 V, 50Hz Technická zpráva 22 / 42 Arch.č.: DSP-TLG-01/11

23 Pol. Zaříz. Specifikace Parametry Jedn. Ks Stav - krytí IP54 - troleje viz specifikace níže instalovat dle norem, - bezpečnostní prvky elektrické: specifikace viz níže - bezpečnostní prvky mechanické instalovat dle normy - kontrolní protokol jeřábu předá dodavatel jeřábu - dokumentace jeřábu předá dodavatel jeřábu Jeřábová dráha 2 Jeřábová dráha komplet 1 Pro jeřábovou dráhu je uvažováno s těmito základními zadávacími podmínkami: - nosnosti jeřábu kg - délka jeřábové dráhy včetně kolejnice 11,7 m - výška po horní hranu kolejnice 6220 mm - výška po horní hranu konzoly - mm - kolejnice 50 x 30 mm - rektifikace s možností rektifikace na nosných ocelových sloupech, které jsou součástí - uložení jeřábové dráhy dodávky jeřábové dráhy - rozteč podpor - sloupů 6000 mm - rozteč konzol mm - upevnění konzol - dodávka konzol - nárazníky s dodávkou jeřábové dráhy - bezpečnostní prvky mechanické instalovat dle normy - nástup na průchozí lávku, stanoviště obsluhy nebude nebude, řešeno mobilní - mazací a kontrolní lávka plošinou - kontrolní protokol jeřábové dráhy předá dodavatel jeřábové dráhy - dokumentace jeřábové dráhy předá dodavatel jeřábové dráhy dodávka jeřábové dráhy montáž jeřábové dráhy provádí: dodavatel dodavatel Ostatní 1 3 Troleje komplet 1 - trolej mostu jeřábu krytá - délka napájecí troleje (m) 11,5 - trolej kočky kabelová - plochý kabel - trolej ovládání kabelová - plochý kabel Technická zpráva 23 / 42 Arch.č.: DSP-TLG-01/11

24 Pol. Zaříz. Specifikace Parametry Jedn. Ks Stav 4 Bezpečnostní prvky s dodávkou jeřábu komplet 1 - bezpečnostní prvky elektrické: instalovat dle norem zařízení proti přetížení ano počítadlo provozních hodin ano přepínač pro snížení a vypnutí pojezdu ano bezpečnostní koncový vypínač ano bezpečnostní vypínač pojezdu kočky ano bezpečnostní vypínač pojezdu jeřábu ano protisrážkové zařízení na jeřáby ne - bezpečnostní prvky mechanické instalovat dle normy 5 Posouzení stávajícího (realizovaného) stavu dodavatel jeřábu a j.d. komplet 1 ověření parametrů stavby převzetí projektové dokumentace stavby a provede zaměření skutečného stavu stavby za účelem získání parametrů dodávky a splnění požadavků norem zajišťuje dodavatel jeřábu a j.d. 6 Zkoušky, revize, dokumentace s dodávkou jeřábu a j.d. komplet 1 zkoušky, revize, dokumentaci zkušební břemeno - specifikuje zkušební břemeno - zajišťuje zajišťuje dodavatel jeřábu a j.d. dodavatel jeřábu dle smlouvy o dílo 7 Povrchová úprava s dodávkou komplet 1 základní nátěr vrchní nátěr most, nosná konstrukce kladkostroj pohony jeřábová dráha podpůrná konstrukce zajišťuje dodavatel tlg. zajišťuje dodavatel tlg. RAL 1007 žlutá RAL 5017 modrá RAL 5017 modrá RAL 5017 modrá RAL 5017 modrá 8 Podklady pro výpočty a projekty dodavatel jeřábu a j.d. komplet 1 9 Požadavky na dodavatele: dodavatel jeřábu a j.d. Doprava: Montáž, revize, školení obsluhy, uvedení do provozu: dodavatel dodavatel Technická zpráva 24 / 42 Arch.č.: DSP-TLG-01/11

25 Technická data jeřábu 12,5t / 10,85 m Technická zpráva 25 / 42 Arch.č.: DSP-TLG-01/11

26 Ideové zobrazení kompletu dodávky PS01 Jeřáb Technická zpráva 26 / 42 Arch.č.: DSP-TLG-01/11

27 Možné řešení kolejí pod pojízdný regál Technická zpráva 27 / 42 Arch.č.: DSP-TLG-01/11

28 KCK Rekapitulace potřeb medií pro technologii ((BEZ PROFESÍ (VZT, OSVĚTLENÍ) a rezervy)) Pracovníků osob 64 CELKEM: Jedn. Param. Instal-zdroj Instal.. koef. Výpočet Elektro kw , Topný výkon z el.spotř. - trvalý kw 0 (přepočet z výpočtové hodnoty) Topný výkon z el.spotř. - proměnný kw 120 (přepočet z výpočtové hodnoty) Voda m3/h 0 3,2 1,00 3,2 Voda - odpad m3/h 0 0,5 1,00 0,5 Stl.vzduch m3/h , Plyn topný m3/h zemní Odsávání m3/h Vzdušnina - mechanická Chladící voda - stroj=parametry kw 37 /25,3 bary 0 36 Chladící voda - nástroj=parametry kw 21 /15,3bary 0 0 Technická zpráva 28 / 42 Arch.č.: DSP-TLG-01/11

29 Výpočet 396, ,73 koef. využití 0,6 0,3 KCK koef. současnost 0,60 0,5 R Instal Slaboproud Specifikace Plocha (m2) Výška (m) PROSTOR CELKEM - stálých CELKEM - proměnných CELKEM (pohyb osob) - režim práce (směny) PRACOVNÍCI kwi celkem Současnost kw celkem Využití Topný výkon - Trvalý Topný výkon - Proměnný ELEKTRO PC připojení (zn PC) - PC síť - Osvětlení (lx) SLABOPROUD Ind Obj Podl Míst. Číslo Míst. Číslo Místn. Popis # # # Objekt ,51 396,5 0, , NP ,50 333,2 0, , NP ,58 63,3 0, , NP 101 Zádveří 13, ,3 0,9 0,30 0 0, NP 102 Recepce 18, ,5 4,5 0,30 0 1, NP 103 Hala 43, ,5 2,7 0,30 0 0, NP 104 Schodiště #DIV/0! 0 #### NP 105 Sklad #DIV/0! 0 #### NP 106 Denní místnost 34, ,3 1,8 0,30 0 0, NP 107 Prezentační místnost 57, ,6 30 0, NP 108 Chodba 19, #DIV/0! 0 #### NP 109 WC-ženy 6, #DIV/0! 0 #### NP 110 WC-muži 10, #DIV/0! 0 #### NP 111 Úklidová místnost 2, #DIV/0! 0 #### NP 112 Chodba 11, #DIV/0! 0 #### NP 113 Sklad 6, ,2 0,6 0,30 0 0, NP 114 Lehká laboratoř 1 23, ,6 38,3 0, , NP 115 Lehká laboratoř 2 32, ,6 32,8 0,30 0 9, NP 116 Sklad 9, ,6 1,8 0,30 0 0, NP 117 Lehká laboratoř 3 32, ,6 32,8 0,30 0 9, NP 118 WC-imobilní 2, #DIV/0! 0 #### NP 119 Chodba 16, ,3 2,7 0,30 0 0, NP 120 Šatna, umývárna - muži 11, #DIV/0! 0 #### NP 121 Šatna, umývárna - ženy 8, #DIV/0! 0 #### NP 122 Sklad 4, #DIV/0! 0 #### NP 123 Sklad 11, ,3 0,9 0,30 0 0, NP 124 Sklad 11, ,3 0,9 0,30 0 0, NP 125 Lehká laboratoř 4 66, ,6 41,8 0, , NP 126 Lehká laboratoř 5 32, ,6 32,8 0,30 0 9, NP 127 Těžká laboratoř 136, ,4 100,4 0, , NP 128 Průjezd - zádveří 32,5 4, ,4 5,7 0,30 0 1, NP 129 Technická místnost 22, ,6 1,8 0,30 0 0, NP 201 Hala 32, ,6 1,8 0,30 0 0, NP 202 Kancelář 46, ,5 8,7 0,30 0 2, NP 203 Denní místnost ,6 1,8 0,30 0 0, Technická zpráva 29 / 42 Arch.č.: DSP-TLG-01/11

30 Ind Obj Podl Míst. Číslo Míst. Číslo Místn. Popis # # # NP 204 Kancelář ,6 3 0,30 0 0, NP 205 Chodba 19, ,6 1,8 0,30 0 0, NP 206 WC-ženy 6, #DIV/0! 0 #### NP 207 WC-muži 10, #DIV/0! 0 #### NP 208 Úklidová místnost 2, #DIV/0! 0 #### NP 209 Chodba 32, ,6 1,8 0,30 0 0, NP 210 Kancelář 31, ,6 4,8 0,30 0 1, NP 211 Kancelář 23, ,6 3 0,30 0 0, NP 212 Kancelář 23, ,6 3 0,30 0 0, NP 213 Kancelář 23, ,6 3 0,30 0 0, NP 214 Kancelář 11, ,6 1,8 0,30 0 0, NP 215 Sklad ,6 1,8 0,30 0 0, Technická místnost - 2NP 216 podesta 32, ,3 0,9 0,30 0 0, NP 217 Jednací místnost ,6 5,4 0,30 0 1, NP 218 Kancelář ,6 1,8 0,30 0 0, NP 219 Chodba 20, ,3 0,9 0,30 0 0, NP 220 Sklad 6, ,6 1,8 0,30 0 0, NP 221 Kancelář 23, ,6 3 0,30 0 0, NP 222 Kancelář 23, ,6 3 0,30 0 0, NP 223 Kancelář 23, ,6 3 0,30 0 0, NP 224 Kancelář ,6 3,6 0,30 0 1, NP 225 Technická místnost 32, ,6 1,8 0,30 0 0, NP 226 Serverovna ,6 1,8 0,30 0 0, Technická zpráva 30 / 42 Arch.č.: DSP-TLG-01/11

31 138 koef. sou 0,5 0,4 360 Voda: odpadní voda VZT Odsávání tlgklima Stavba Specifikace Požární Užitková studená Užitková studená - hadice - Umyvadlo Odpad(par,mn) - normální VODA Chladící voda - stroj parametry VODA CHLADÍCÍ PLYNY m3/h i celkem Současnost m3/h celkem STLAČENÝ VZDUCH - Teplota - léto - Teplota - zima TEPLO Větrání - minimální (50,70,90 m3/os) Výměna Odsávání-mechanická vzd. VZDUCHOTECHNIKA Klimatizace -teplota - gradient ( C/hod) KLIMATIZACE Základy Podlaha - zat (t/m2) Manip. Otvor - šířka Manip. Otvor - výška STAVBA m3/h m3/h m3/h m3/h kw 90 Míst. Číslo Místn. Popis /25 3 bary, min.1 bar m3/h m3/h C gr.2 /h Zádveří 102 Recepce 103 Hala 104 Schodiště 105 Sklad Objekt - 1NP - 2NP 106 Denní místnost 107 Prezentační místnost 108 Chodba 109 WC-ženy 110 WC-muži 111 Úklidová místnost 112 Chodba 113 Sklad 114 Lehká laboratoř Lehká laboratoř Sklad 117 Lehká laboratoř WC-imobilní 119 Chodba 120 Šatna, umývárna - muži 121 Šatna, umývárna - ženy 122 Sklad 123 Sklad 124 Sklad 125 Lehká laboratoř Lehká laboratoř Těžká laboratoř 128 Průjezd - zádveří 129 Technická místnost 201 Hala 202 Kancelář 203 Denní místnost 0 2,7 0,5 0, , x 6000 x x x x x x 0 2,7 0,5 0, , , , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 0, , , X 3 1,4 2, , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 X 5 1,4 2, , ,0 0 X ,3 0,1 0, , , X 5 1,4 2,1 0 0,3 0,1 0, , , X 5 2,4 2, , ,0 0 X ,3 0,1 0, , , X 1 1,4 2, , ,0 0 0, , ,0 0 X , ,0 0 0, , ,0 0 0, , ,0 0 0, , ,0 0 X 5 1,2 2, , ,0 0 X 5 1,2 2,1 0 0,3 0,1 0, , , X 5 2,4 2,8 0 0, , , X 5 2,4 2,8 0 0,9 0,1 0, , , X 10 3,8 4,2 0 0, , ,0 0 X 10 3,8 4, , ,0 0 X , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0,5 1 2 Technická zpráva 31 / 42 Arch.č.: DSP-TLG-01/11

32 Míst. Číslo Místn. Popis /25 3 bary, min.1 bar m3/h m3/h C gr.2 /h Objekt 204 Kancelář 205 Chodba 206 WC-ženy 207 WC-muži 208 Úklidová místnost 209 Chodba 210 Kancelář 211 Kancelář 212 Kancelář 213 Kancelář 214 Kancelář 215 Sklad Technická místnost podesta 217 Jednací místnost 218 Kancelář 219 Chodba 220 Sklad 221 Kancelář 222 Kancelář 223 Kancelář 224 Kancelář 225 Technická místnost 226 Serverovna , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , , X 0, , , X 0, , , X 0, , , X 0, , , X 0, , ,0 0 X 0, , ,0 0 X 1, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0, , ,0 0 X 0,5 1 2 Technická zpráva 32 / 42 Arch.č.: DSP-TLG-01/11

33 PS 01 - Jeřáb PS 02 - Ostatní provozní zařízení Specifikace - Vybavení - jednotka - Vybavení - počet jednotek Stav - stávající(st)- přemístění (P), nový(n), nový- pr (N-x), O - ostatní původ, zabudovaný (N-ZABUD) Ind Obj Podl Míst. Číslo Místn. Popis Pol. Zařízení Parametry Jdn. Ks Stav NP 107 Prezentační místnost I 1NP IKB11 Bezpečnostní značky Komplet ks 1 N I 1NP IKE5 Kontejner na tříděný odpad malý sada 3 ks ks 2 N 1NP Vybavení - interier TG 1NP 0 N 1NP Vybavení - technologie 1NP 113 Sklad I 1NP IKB11 Bezpečnostní značky Komplet ks 1 N 1NP Vybavení - interier TG 1NP Rg1105 Regál policový 1,1*,5*2, 70kg/pol. 3 N 1NP Vybavení - technologie 1NP 114 Lehká laboratoř 1 I 1NP IKB1 Držák na zeď pro pracovní utěrky ks 1 N Technická zpráva 33 / 42 Arch.č.: DSP-TLG-01/11
