1 Akce: Investor: Obec Kobylnice Stupeň: DUR + DSP Zařízení vzduchotechniky F Technická zpráva Hlavní projektant: Ing. Kolajová Vypracoval: Ing. Truncová Datum: 2/2012 Číslo paré: - 1 -

1 Technická zpráva Hlavní projektant: Ing.

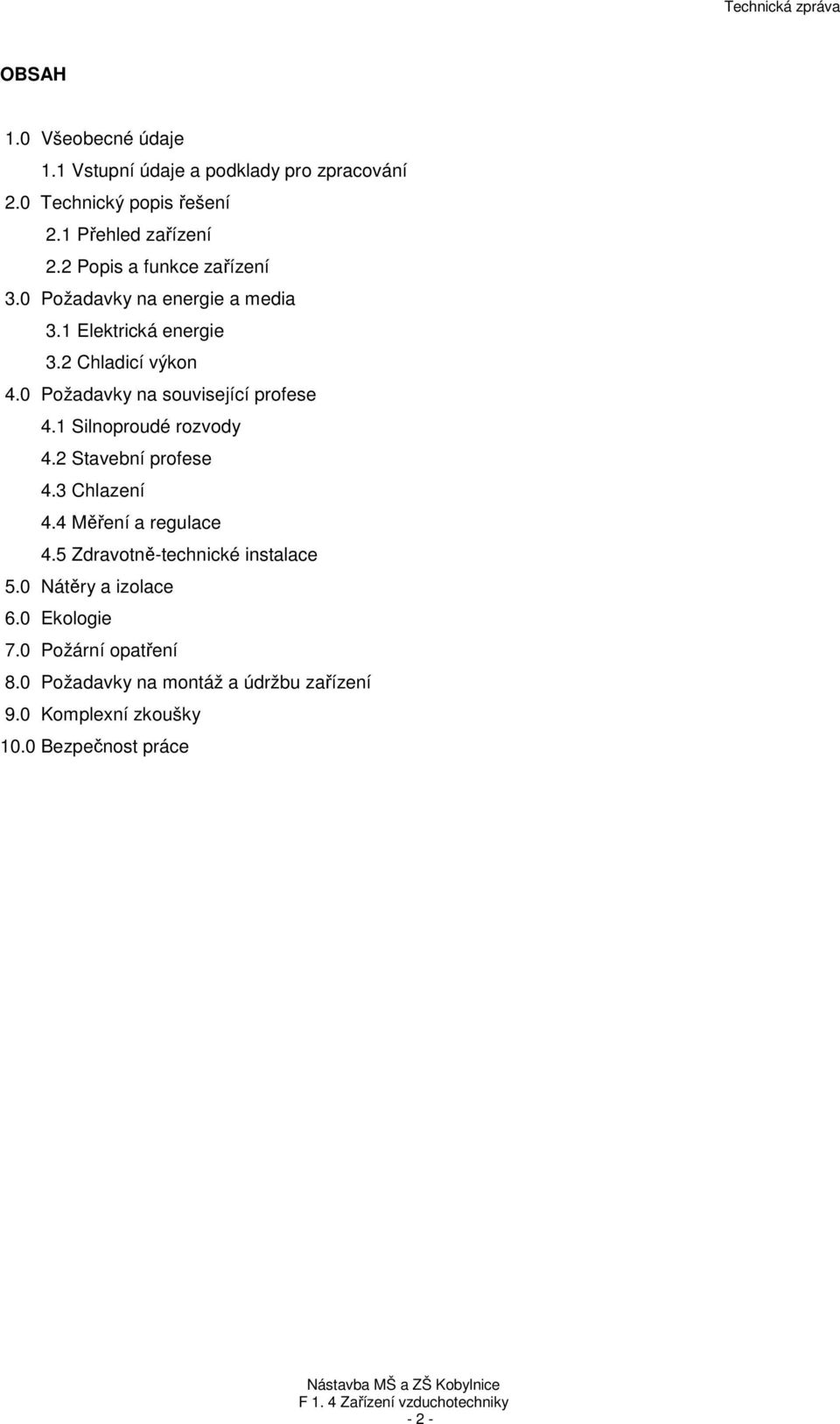

2 OBSAH 1.0 Všeobecné údaje 1.1 Vstupní údaje a podklady pro zpracování 2.0 Technický popis řešení 2.1 Přehled zařízení 2.2 Popis a funkce zařízení 3.0 Požadavky na energie a media 3.1 Elektrická energie 3.2 Chladicí výkon 4.0 Požadavky na související profese 4.1 Silnoproudé rozvody 4.2 Stavební profese 4.3 Chlazení 4.4 Měření a regulace 4.5 Zdravotně-technické instalace 5.0 Nátěry a izolace 6.0 Ekologie 7.0 Požární opatření 8.0 Požadavky na montáž a údržbu zařízení 9.0 Komplexní zkoušky 10.0 Bezpečnost práce - 2 -

0 Požadavky na související profese 4.1 Silnoproudé rozvody 4.2 Stavební profese 4.3 Chlazení 4.4 Měření a regulace 4.

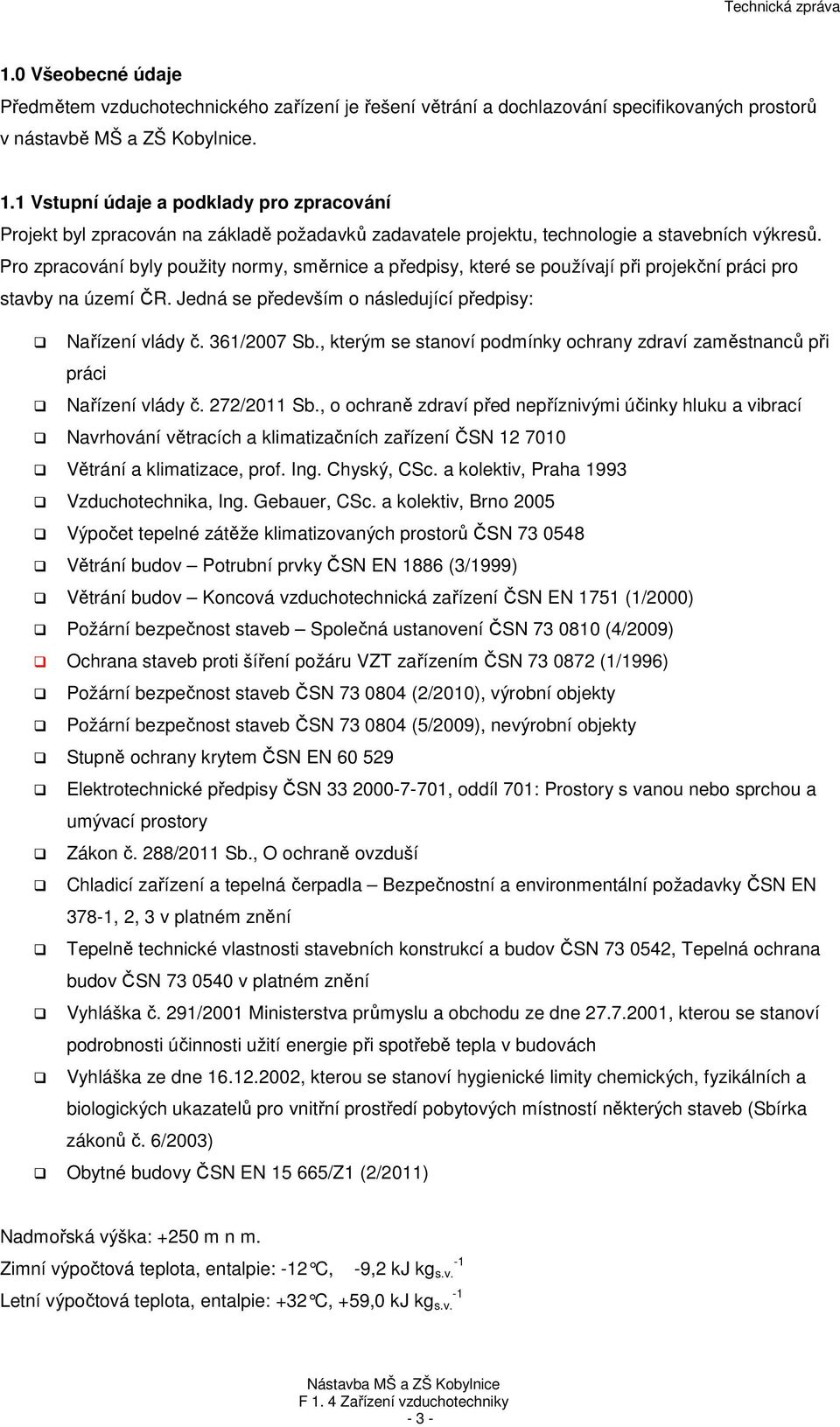

3 1.0 Všeobecné údaje Předmětem vzduchotechnického zařízení je řešení větrání a dochlazování specifikovaných prostorů v nástavbě MŠ a ZŠ Kobylnice. 1.1 Vstupní údaje a podklady pro zpracování Projekt byl zpracován na základě požadavků zadavatele projektu, technologie a stavebních výkresů. Pro zpracování byly použity normy, směrnice a předpisy, které se používají při projekční práci pro stavby na území ČR. Jedná se především o následující předpisy: Nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací Navrhování větracích a klimatizačních zařízení ČSN Větrání a klimatizace, prof. Ing. Chyský, CSc. a kolektiv, Praha 1993 Vzduchotechnika, Ing. Gebauer, CSc. a kolektiv, Brno 2005 Výpočet tepelné zátěže klimatizovaných prostorů ČSN Větrání budov Potrubní prvky ČSN EN 1886 (3/1999) Větrání budov Koncová vzduchotechnická zařízení ČSN EN 1751 (1/2000) Požární bezpečnost staveb Společná ustanovení ČSN (4/2009) Ochrana staveb proti šíření požáru VZT zařízením ČSN (1/1996) Požární bezpečnost staveb ČSN (2/2010), výrobní objekty Požární bezpečnost staveb ČSN (5/2009), nevýrobní objekty Stupně ochrany krytem ČSN EN Elektrotechnické předpisy ČSN , oddíl 701: Prostory s vanou nebo sprchou a umývací prostory Zákon č. 288/2011 Sb., O ochraně ovzduší Chladicí zařízení a tepelná čerpadla Bezpečnostní a environmentální požadavky ČSN EN 378-1, 2, 3 v platném znění Tepelně technické vlastnosti stavebních konstrukcí a budov ČSN , Tepelná ochrana budov ČSN v platném znění Vyhláška č. 291/2001 Ministerstva průmyslu a obchodu ze dne , kterou se stanoví podrobnosti účinnosti užití energie při spotřebě tepla v budovách Vyhláška ze dne , kterou se stanoví hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb (Sbírka zákonů č. 6/2003) Obytné budovy ČSN EN /Z1 (2/2011) Nadmořská výška: +250 m n m. Zimní výpočtová teplota, entalpie: -12 C, -9,2 kj kg s.v. -1 Letní výpočtová teplota, entalpie: +32 C, +59,0 kj kg s.v

Pro zpracování byly použity normy, směrnice a předpisy, které se používají při projekční práci pro stavby na území ČR. Jedná se především o následující předpisy: Nařízení vlády č. 361/2007 Sb.

4 Parametry vzduchu, zařízení č. 1: T L, Z = +25 C ± 2 C Hladina hluku: 50 db(a) + příslušné korekce 2.0 Technický popis řešení 2.1 Přehled zařízení Zařízení č. 1 Chlazení prostoru serveru, 2. NP Zařízení č. 2 Odsávání soc. zázemí, 2. NP 2.2 Popis a funkce zařízení Zařízení č. 1 Zařízení řeší eliminování venkovní a vnitřní tepelné zátěže prostoru technické místnosti - serveru. Tento systém se skládá z vnitřní jednotky (nástěnné provedení) a jedné venkovní kondenzační jednotky (situované na konzole na střeše budovy). Jednotky jsou propojeny měděným izolovaným potrubím chladiva a komunikačním kabelem. Jako chladivo je použito ekologické chladivo R 410a. Zařízení je spouštěno pomocí dálkového bezdrátového ovladače. Venkovní kondenzační jednotka je navržena s invertní technologií MPS (Multi Power System). Je to úsporný systém invertní jednotka pracuje s vysokým výkonem do okamžiku než je dosaženo nastavené teploty. Poté se přepne do režimu s nízkým výkonem, který stačí pro udržení teploty v místnosti. Parametry zařízení: Chladicí výkon: Qch = 5,3-6 kw Příkon: P = 1,5kW 230V 50Hz, jištění 20A Zařízení č. 2 Podtlakové větrání sociálního zázemí ve 2. NP je zajištěno dle stavební dispozice potrubními diagonálními ventilátory s odsávacím potrubím a odsávacími regulovatelnými ventily. Výdechová potrubí jsou vedena nad střechu objektu. Zde jsou zakončena rotačními ventilačními hlavicemi. Přívodní vzduch proudí z chodeb přes stěnové nebo dveřní mřížky. Potrubí je na sání a výdechu doplněno tlumiči hluku. Ovládání odsávacích ventilátorů je prostřednictvím fotobuněk nebo tlačítek. Ventilátory jsou vybaveny časovými spínači a regulátory otáček. Jednotlivé odsávací vzduchové výkony (50 m 3 h -1 WC, 25 m 3 h -1 pisoár, 150 m 3 h -1 sprcha, 30 m 3 h -1 umyvadlo, 20 m 3 h -1 šatní místo) byly stanoveny v souladu s NV 361/2007 Sb

Tento systém se skládá z vnitřní jednotky (nástěnné provedení) a jedné venkovní kondenzační jednotky (situované na konzole na střeše budovy).

5 3.0 Požadavky na energie a média 3.1 Elektrická energie Zařízení č. 1 Zdroj chladu: 1,5 kw 230V 50Hz, jištění 20A Zařízení č. 2 Příkon elektromotorů ventilátorů: 2x 0,12/0,10 kw 230V 50Hz 1x 0,03/0,02 kw 230V 50Hz 3.2 Chladicí výkon R 410a mix CELKEM: 5,3-6 kw 4.0 Požadavky na související profese 4.1 Silnoproudé rozvody Připojení vzt jednotek na jištěný zdroj elektrické energie. Provést uzemnění vzt zařízení. Ovládání specifikovaných odsávacích ventilátorů. 4.2 Stavební profese Zhotovení otvorů pro prostupy vzduchotechnického potrubí a médií ve stěnách a stropech objektu. Zhotovení podhledů v prostoru situování vzt potrubí a elementů. Zhotovení transportních, montážních a servisních otvorů v místech situování specifikovaných odsávacích ventilátorů. Zajistit prostor pro umístění rozváděčových skříní profese MaR. Okenní plochy chránit venkovními žaluziemi. Na sociálním zařízení osazení dveří bez prahu nebo dodávka dveřních mřížek. 4.3 Chlazení Měděné potrubí chladiva osadit tlumiči vibrací. Zdroj chladu umístit na pryžové izolátory chvění. Kompresorovou část jednotky protihlukově opláštit. 4.4 Měření a regulace Vzduchotechnické jednotky budou vybaveny kompletní regulací. 4.5 Zdravotně-technické instalace Zhotovení svodu pro odvod kondenzátu přímého výparníku chladicí cirkulační jednotky přes protizápachovou uzávěrku. Zhotovení svodu pro odvod kondenzátu od svislých vzt odsávacích tras přes trvale zavodněnou protizápachovou uzávěrku

1 Silnoproudé rozvody Připojení vzt jednotek na jištěný zdroj elektrické energie. Provést uzemnění vzt zařízení. Ovládání specifikovaných odsávacích ventilátorů. 4.

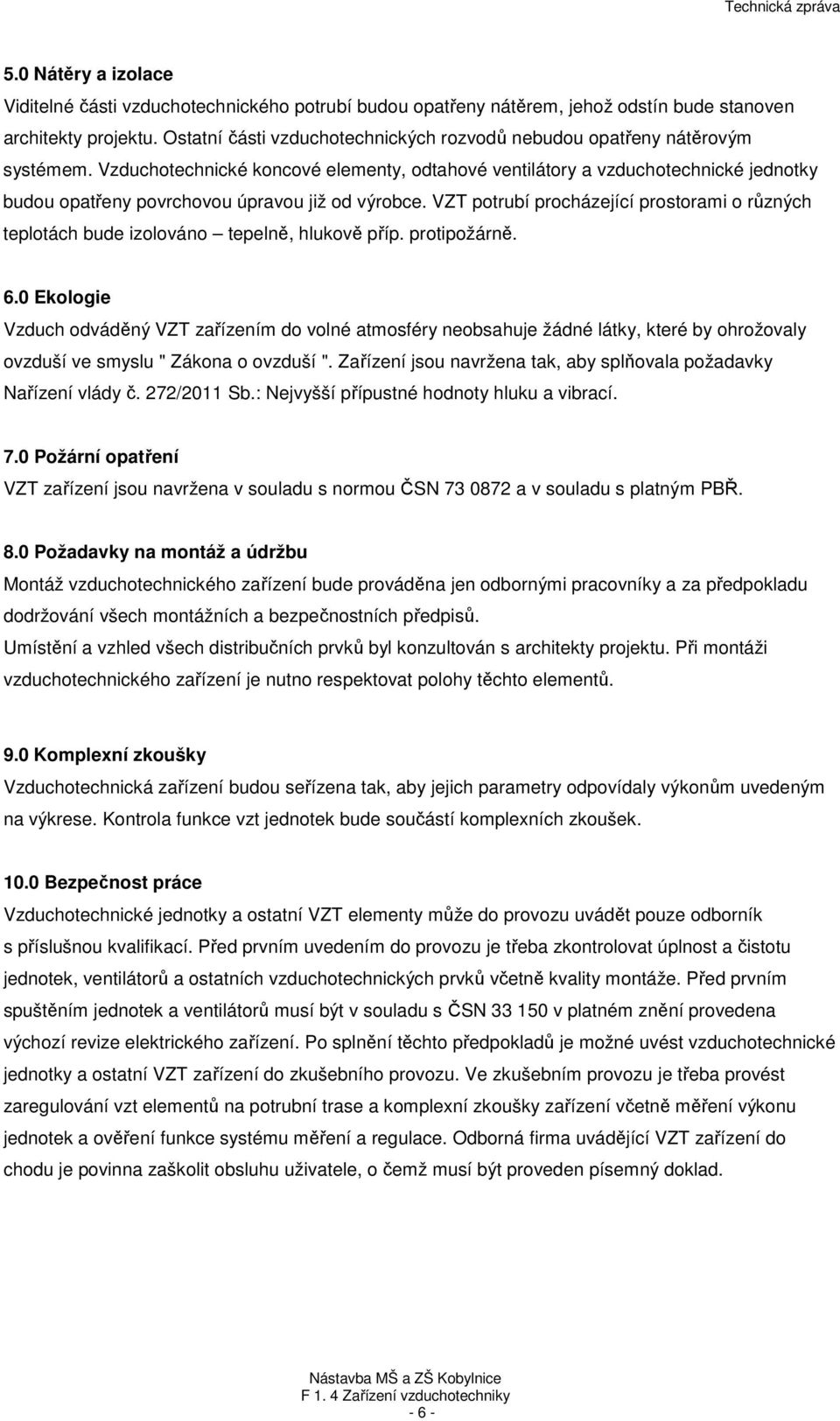

6 5.0 Nátěry a izolace Viditelné části vzduchotechnického potrubí budou opatřeny nátěrem, jehož odstín bude stanoven architekty projektu. Ostatní části vzduchotechnických rozvodů nebudou opatřeny nátěrovým systémem. Vzduchotechnické koncové elementy, odtahové ventilátory a vzduchotechnické jednotky budou opatřeny povrchovou úpravou již od výrobce. VZT potrubí procházející prostorami o různých teplotách bude izolováno tepelně, hlukově příp. protipožárně. 6.0 Ekologie Vzduch odváděný VZT zařízením do volné atmosféry neobsahuje žádné látky, které by ohrožovaly ovzduší ve smyslu " Zákona o ovzduší ". Zařízení jsou navržena tak, aby splňovala požadavky Nařízení vlády č. 272/2011 Sb.: Nejvyšší přípustné hodnoty hluku a vibrací. 7.0 Požární opatření VZT zařízení jsou navržena v souladu s normou ČSN a v souladu s platným PBŘ. 8.0 Požadavky na montáž a údržbu Montáž vzduchotechnického zařízení bude prováděna jen odbornými pracovníky a za předpokladu dodržování všech montážních a bezpečnostních předpisů. Umístění a vzhled všech distribučních prvků byl konzultován s architekty projektu. Při montáži vzduchotechnického zařízení je nutno respektovat polohy těchto elementů. 9.0 Komplexní zkoušky Vzduchotechnická zařízení budou seřízena tak, aby jejich parametry odpovídaly výkonům uvedeným na výkrese. Kontrola funkce vzt jednotek bude součástí komplexních zkoušek Bezpečnost práce Vzduchotechnické jednotky a ostatní VZT elementy může do provozu uvádět pouze odborník s příslušnou kvalifikací. Před prvním uvedením do provozu je třeba zkontrolovat úplnost a čistotu jednotek, ventilátorů a ostatních vzduchotechnických prvků včetně kvality montáže. Před prvním spuštěním jednotek a ventilátorů musí být v souladu s ČSN v platném znění provedena výchozí revize elektrického zařízení. Po splnění těchto předpokladů je možné uvést vzduchotechnické jednotky a ostatní VZT zařízení do zkušebního provozu. Ve zkušebním provozu je třeba provést zaregulování vzt elementů na potrubní trase a komplexní zkoušky zařízení včetně měření výkonu jednotek a ověření funkce systému měření a regulace. Odborná firma uvádějící VZT zařízení do chodu je povinna zaškolit obsluhu uživatele, o čemž musí být proveden písemný doklad

Vzduchotechnické koncové elementy, odtahové ventilátory a vzduchotechnické jednotky budou opatřeny povrchovou úpravou již od výrobce.
