Návod k obsluze digitální stmívací jednotky TSX rack 12\1,2kW
|
|
- Ladislava Říhová
- před 8 lety
- Počet zobrazení:
Transkript
1 Návod k obsluze digitální stmívací jednotky TSX rack 12\1,2kW
2 Obsah Základní pokyny... 1 Popis... 2 Stav po zapnutí... 4 Zapnutí/vypnutí ventilátoru... 5 Verze hardware a firmware... 5 Zobr. napětí fází a teploty čidla... 5 Nastavení vlastností okruhů... 6 Nastavení teploty a zobrazení... 7 Nastavení hesla... 8 Servisní režim... 8 Základní vlastnosti a parametry... 9 Technické údaje Základní pokyny Bezpečnostní pokyny Nepoužívejte zařízení v blízkosti vody, ve vlhkém ani výbušném prostředí. Neinstalujte zařízení u zdroje tepla a zajistěte, aby nic nebránilo proudění vzduchu k zařízení. Nezakrývejte větrací otvory! Nezatěžujte vyšší než uvedenou zátěží. V případě přepravy doporučujeme použít case. Připojení k el. síti Dbejte na správné zapojení síťového kabelu (soustava 3L+N+PE). Stmívací jednotka musí být uzemněná.v případě přepravy jednotky v odlišných tepelných podmínkách vyčkejte před připojením na vyrovnání teploty. Připojení výstupů Připojení výstupů se provádí pomocí multikonektorů Wieland 16pol. (schéma zapojení viz Popis), eventuelně připojením zátěží na zásuvky 230V/16A. Připojení řídícího signálu DMX vstup je realizován pomocí konektoru XLR 5pin na čelním panelu přístroje. 1
3 Popis Čelní panel A B C D E obr. 1 F G H I J K A B C D E F G H I J K indikace připojení jednotlivých fází indikace připojení DMX signálu LCD displej ovládací tlačítka řídící jednotky kontrolky signalizující výstup daného kanálu nebo okruh bez zátěže DMX IN DMX OUT pojistka stykače F1A pojistka ventilátoru F100mA (verze 12\1,2kW není standartně vybavena ventilátorem) jištění jednotlivých okruhů (pojistky F6,3A) hlavní vypínač Zapojení DMX IN a DMX OUT pin 1 pin 2 pin 3 pin 4 pin 5 zem - data + data 2
4 Zadní panel L N M L ventilátor (verze 12\1,2kW se ventilátorem neosazuje) M silové výstupy 1-6 N silové výstupy 7-12 obr. 2 Zapojení silových výstupů - multikonektor Wieland 16 pol. pin 1 fáze výstup 1 pin 2 fáze výstup 2 pin 3 fáze výstup 3 pin 4 fáze výstup 4 pin 5 fáze výstup 5 pin 6 fáze výstup 6 pin 7 pin 8 pin 9 nulový vodič výstup 1 pin 10 nulový vodič výstup 2 pin 11 nulový vodič výstup 3 pin 12 nulový vodič výstup 4 pin 13 nulový vodič výstup 5 pin 14 nulový vodič výstup 6 pin 15 pin 16 obal zem 3
5 Stav po zapnutí Po připojení napájení 3x230V/50Hz dojde k restartu řídící jednotky a následné (do cca 3 sek.) aktivaci výstupů všech kanálů. Na displeji je zobrazena úvodní stránka (obr.3). LED diody vlevo od displeje indikují přípojení fází L1, L2, L3 k řídící jednotce. Pokud LED nesvítí, není připojena příslušná fáze, nebo došlo k přerušení příslušné pojistky. LED dioda DMX signalizuje správné připojení DMX signálu. Kontrolky nad jednotlivými jističi svítí pouze v případě, že k danému okruhu není připojena zátěž, případně je charakteristika křivky nastavena na vždy zapnuto. Po zapnutí je jednotka blokována heslem (pokud není nastaveno jinak). Je-li nastavené správné heslo, řídící jednotka to indikuje téměř na každé obrazovce znakem hvezdička ( na hlavní obrazovce v pravém horním rohu, na nastavovacích obrazovkách v levém spodním rohu. Není-li správně zadáno heslo, přístroj je zablokován a veškeré nastavení lze pouze prohlížet. obr. 3 tl. A vstup do MENU zapnutí/vypnutí ventilátoru verze HW a SW měření napětí a teploty Na displeji jsou po zapnutí zobrazeny hodnoty všech 12ti okruhů ve zvoleném formátu. První okruh je zobrazen v levém horním rohu, poslední 12. okruh je zobrazen vpravo dole. Hvězdička vpravo nahoře indikuje odblokování řídící jednotky. v levém dolním rohu signalizuje zapnutý ventilátor, pokud je jím přístroj vybaven (obr. 4). obr. 4 Tečka nebo dvojtečka vedle hodnoty okruhu indikuje nestmívací typ navolené křivky (obr. 5). obr. 4 obr. 5 4

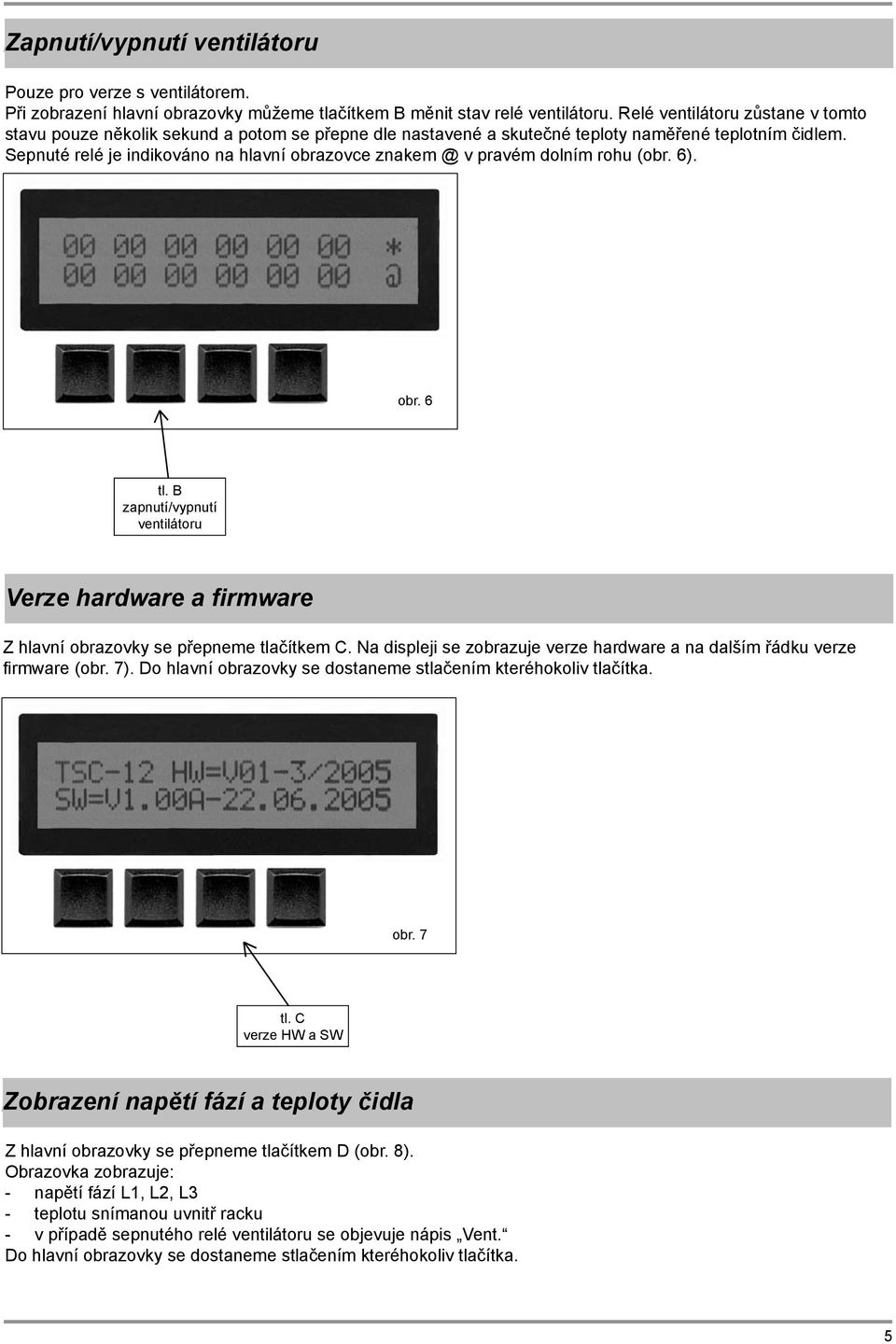

6 Zapnutí/vypnutí ventilátoru Pouze pro verze s ventilátorem. Při zobrazení hlavní obrazovky můžeme tlačítkem B měnit stav relé ventilátoru. Relé ventilátoru zůstane v tomto stavu pouze několik sekund a potom se přepne dle nastavené a skutečné teploty naměřené teplotním čidlem. Sepnuté relé je indikováno na hlavní obrazovce v pravém dolním rohu (obr. 6). obr. 6 zapnutí/vypnutí ventilátoru Verze hardware a firmware Z hlavní obrazovky se přepneme tlačítkem C. Na displeji se zobrazuje verze hardware a na dalším řádku verze firmware (obr. 7). Do hlavní obrazovky se dostaneme stlačením kteréhokoliv tlačítka. obr. 7 verze HW a SW Zobrazení napětí fází a teploty čidla Z hlavní obrazovky se přepneme tlačítkem D (obr. 8). Obrazovka zobrazuje: - napětí fází L1, L2, L3 - teplotu snímanou uvnitř racku - v případě sepnutého relé ventilátoru se objevuje nápis Vent. Do hlavní obrazovky se dostaneme stlačením kteréhokoliv tlačítka. 5
7 obr. 8 měření napětí a teploty Natavení vlastností okruhů Z hlavní obrazovky se jedním stisknutím tlačítka A přesuneme do nastavení okruhů. Před číslem okruhu je zobrazen znak hvězdička, který indikuje odblokování přístroje (pokud ne, je nutno řídící jednotku nejdříve odblokovat - viz zadání hesla). Šipka(y) ukazuje na vlastnost, kterou lze měnit tlačítky C a D. Šipku přesuneme na další položku tlačítkem B (obr. 9). obr. 9 tl. A vstup do MENU přesun na další parametr Hodnoty jednotlivých položek: OKR číslo okruhu DMX číslo DMX kanálu, kterým je daný okruh řízen. Více okruhů může mít přidělený stejný DMX kanál. KRI typ křivky pro daný okruh Lin lineární křivka Sq1 kvadratická křivka č. 1 Sq2 kvadratická křivka č. 2 Sq3 kvadratická křivka č. 3 Sq4 kvadratická křivka č. 4 Nd1 nestmívací křivka. Okruh sepnutý na maximum při vstupní hodnotě 10% a vyšší 6

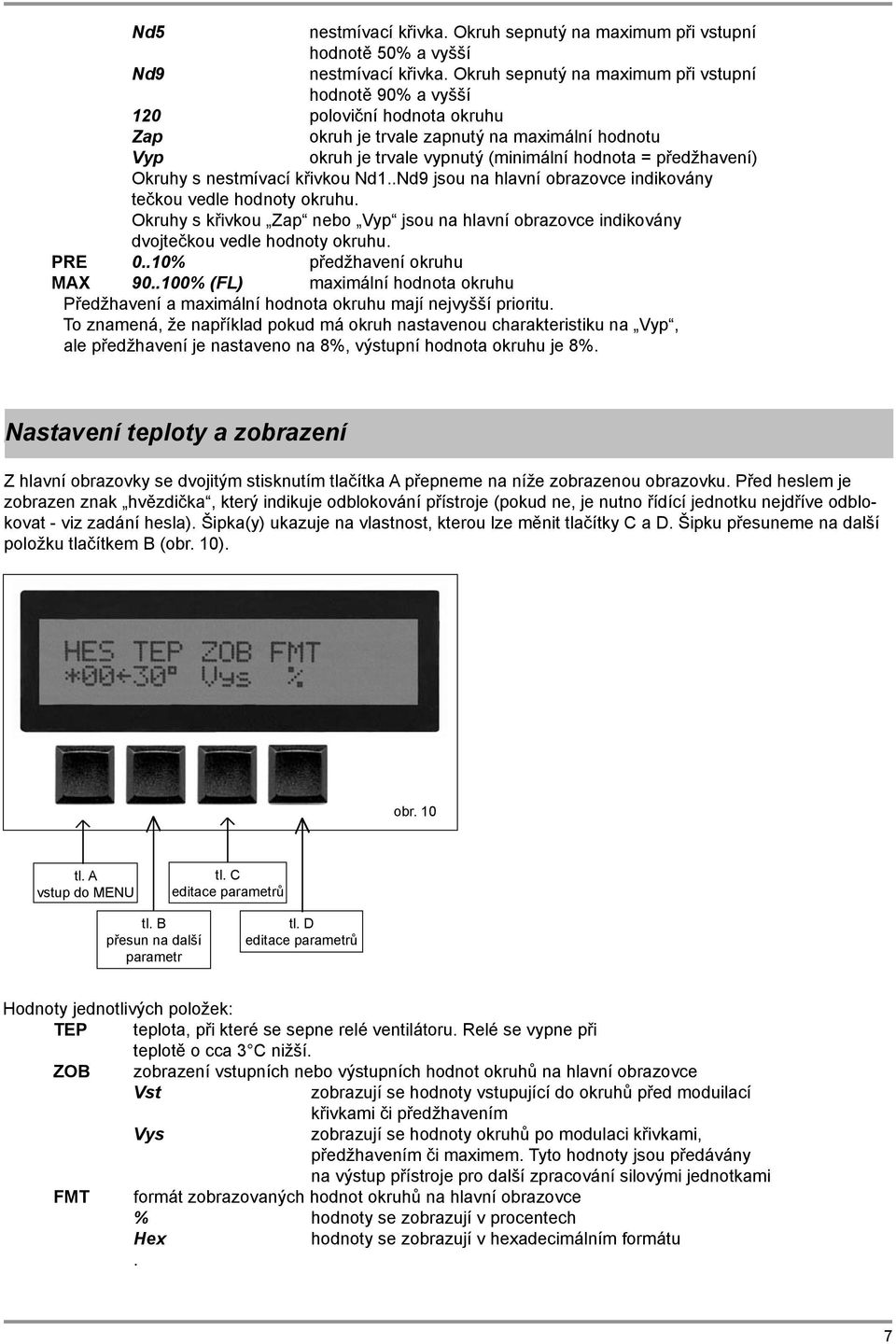

8 Nd5 nestmívací křivka. Okruh sepnutý na maximum při vstupní hodnotě 50% a vyšší Nd9 nestmívací křivka. Okruh sepnutý na maximum při vstupní hodnotě 90% a vyšší 120 poloviční hodnota okruhu Zap okruh je trvale zapnutý na maximální hodnotu Vyp okruh je trvale vypnutý (minimální hodnota = předžhavení) Okruhy s nestmívací křivkou Nd1..Nd9 jsou na hlavní obrazovce indikovány tečkou vedle hodnoty okruhu. Okruhy s křivkou Zap nebo Vyp jsou na hlavní obrazovce indikovány dvojtečkou vedle hodnoty okruhu. PRE 0..10% předžhavení okruhu MAX % (FL) maximální hodnota okruhu Předžhavení a maximální hodnota okruhu mají nejvyšší prioritu. To znamená, že například pokud má okruh nastavenou charakteristiku na Vyp, ale předžhavení je nastaveno na 8%, výstupní hodnota okruhu je 8%. Nastavení teploty a zobrazení Z hlavní obrazovky se dvojitým stisknutím tlačítka A přepneme na níže zobrazenou obrazovku. Před heslem je zobrazen znak hvězdička, který indikuje odblokování přístroje (pokud ne, je nutno řídící jednotku nejdříve odblokovat - viz zadání hesla). Šipka(y) ukazuje na vlastnost, kterou lze měnit tlačítky C a D. Šipku přesuneme na další položku tlačítkem B (obr. 10). obr. 10 tl. A vstup do MENU přesun na další parametr Hodnoty jednotlivých položek: TEP teplota, při které se sepne relé ventilátoru. Relé se vypne při teplotě o cca 3 C nižší. ZOB zobrazení vstupních nebo výstupních hodnot okruhů na hlavní obrazovce Vst zobrazují se hodnoty vstupující do okruhů před moduilací křivkami či předžhavením Vys zobrazují se hodnoty okruhů po modulaci křivkami, předžhavením či maximem. Tyto hodnoty jsou předávány na výstup přístroje pro další zpracování silovými jednotkami FMT formát zobrazovaných hodnot okruhů na hlavní obrazovce % hodnoty se zobrazují v procentech Hex hodnoty se zobrazují v hexadecimálním formátu. 7
9 Nastavení hesla K tomu, aby uživatel mohl měnit nastavení okruhů, teploty atd. je nutno nejprve zadat správné heslo. Heslo je číslo zobrazováno v hexadecimálním formátu. Tovární nastavení hesla je FF. Nastavení hesla na 00 způsobí vypnutí ochrany heslem a umožňuje měnit nastavení okamžitě po zapnutí. Je-li nastaveno správné heslo, přístroj to indikuje téměr na každé obrazovce znakem hvězdička. Na hlavní obrazovce v pravém horním rohu, na nastavovacích obrazovkách v levém spodním rohu. Není-li nastaveno heslo, přístroj je zablokován a veškeré nastavení lze pouze prohlížet. Odblokování přístroje - po zapnutí přístroje se přepneme na obrazovku pro nastavení hesla (2x tlačítka A - viz. obr. 11) - tlačítky C a D nastavíme správné heslo - tlačítkem A se přepneme zpět do hlavní obrazovky - svítí-li v pravém horním rohu znak hvězdička, zadali jsme správné heslo a přístroj máme plně pod kontrolou Změna hesla Heslo lze měnit pouze v případě, že je přístroj odblokován - z hlavní obrazovky se přepneme na obrazovku pro nastavení hesla (2x tlačítko A - obr. 11) - před heslem svítí znak hvězdička indikující, že změnou hesla se změní i heslo pro příští odblokování přístroje - heslo změníme tlačítky C a D - tlačítkem A se přepneme zpět do hlavnmí obrazovky, kde stále svítí znak hvězdička Pokud jsme zadali heslo 00, bude přístroj odblokovaný ihned po zapnutí. obr. 11 tl. A vstup do MENU přesun na další parametr Servisní režim Z hlavní obrazovky se trojitým stisknutím tlačítka A přepneme do servisního režimu (obr. 12). V levém spodním rohu je zobrazen znak hvězdička, který indikuje odblokování přístroje a taky možnost používaní servisního režimu. Šipka(y) ukazuje na vlastnost kterou lze aktuálně měnit tlačítky C a D, na další položku se přesuneme tlačítkem B. Pokud šipka ukazuje doleva na prázdnou položku, servisní režim není aktivní 8
10 obr. 12 tl. A vstup do MENU přesun na další parametr Přesunutím šipky na další položku FL% aktivujeme servisní režim, kde je jeden okruh sepnutý na 100% (FL). Číslo okruhu je zobrazeno mezi šipkami (např. 01k) a lze ho měnit tlačítky C a D. Přesunutím šipek na položku VSE aktivujeme režim, kde jsou všechny okruhy zapnuty na hodnotu danou číslem v procentech. Také u servisního režimu jsou hodnoty okruhů modulovány křivkami, eventuelně předžhavením a maximem. Pokud tedy budete mít na okruh nastavenou křivku Vyp, nepůjde zapnout ani v servisním režimu. Základní vlastnosti a parametry - indikace napětí všech fází na displeji - indikace hodnot všech přijímaných kanálů DMX na displeji v % (0 100 %) nebo hexadecimálně (0-255) - indikace výstupních úrovní všech stmívačú v % (0 100 %) nebo hexadecimálně (0 255) - přiřazení jakékoliv adresy DMX (0 512) kterémukoliv stmívači (PATCH) - 11 křivek převodních charakteristik: - nastavení předžhavení (PREHEAT) stmívače - nastavení maximálního napětí stmívače - nastavení hesla proti neoprávněné manipulaci - 19 provedení - přívodní kabel 5CÍ2,5 zakončený koncovkou CEE 5Í32A - silové výstupy na multikonektory Wieland 16 pol. nebo zásuvky 230V/16A - jištění okruhů pojistkami F6,3A - digitální vstup i výstup DMX512 (konektory XLR5) - signalizace výstupů jednotlivých kanálů na LCD - signalizace připojení jednotlivých fází - signalizace připojení DMX signálu 9
11 Technické údaje Napájecí napětí 3Í230 V / 400 V, 50 Hz/60 Hz + PE + N Rozměry (šívíh) 482Í132Í360 Váha 13,3 kg Počet okruhů 12 Maximální celková zátěž 14,4 kw Maximální napájecí proud 3Í20 A Maximální zátěž na okruh 1,2 kw Minimální zátěž na okruh 100 W Řídící signál DMX 512 Krytí IP 20 Provozní teplota C 10
