Regulace klimatizace v laboratoři Viničná
|
|
- Andrea Bláhová
- před 8 lety
- Počet zobrazení:
Transkript

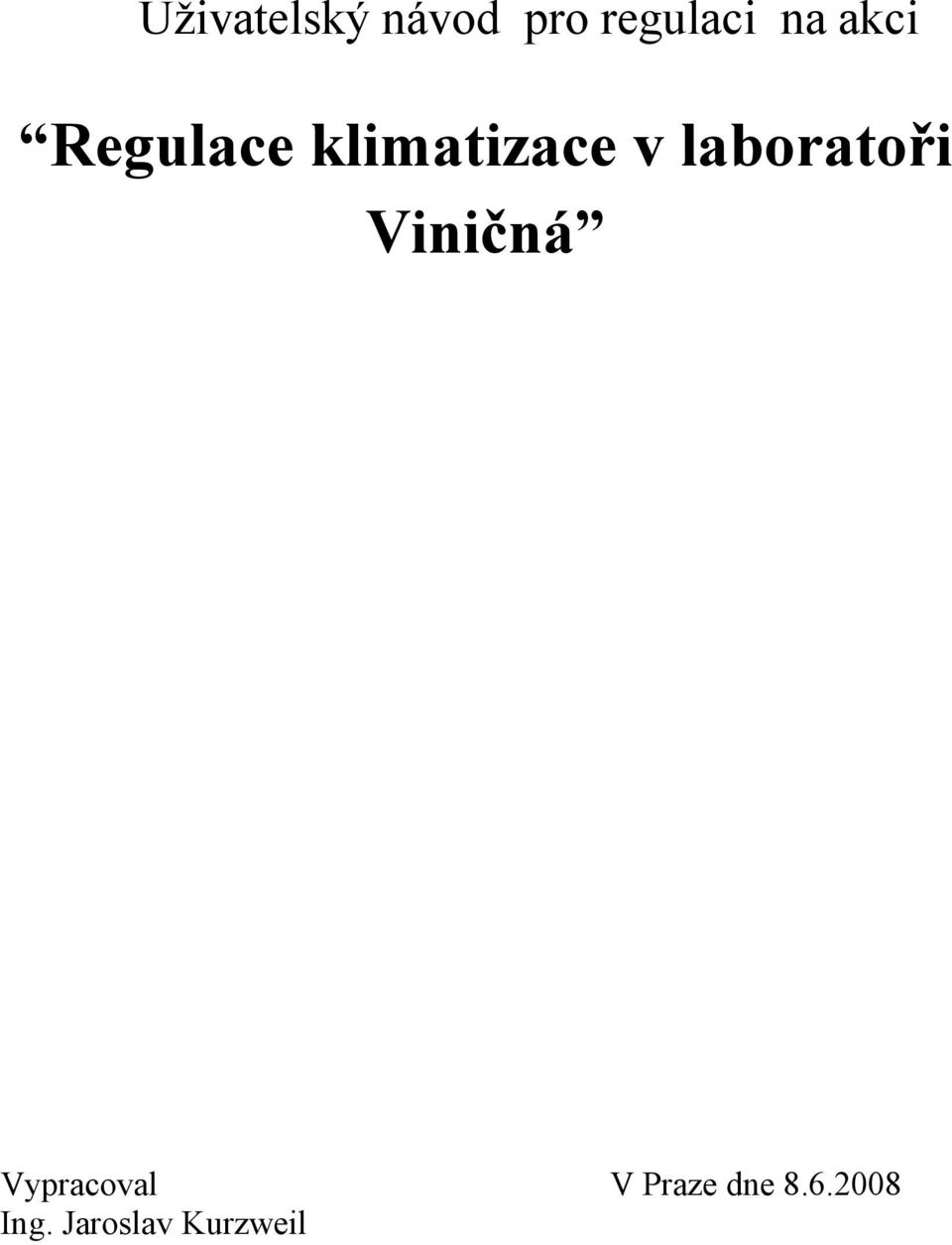

1 Uživatelský návod pro regulaci na akci Regulace klimatizace v laboratoři Viničná Vypracoval V Praze dne Ing. Jaroslav Kurzweil

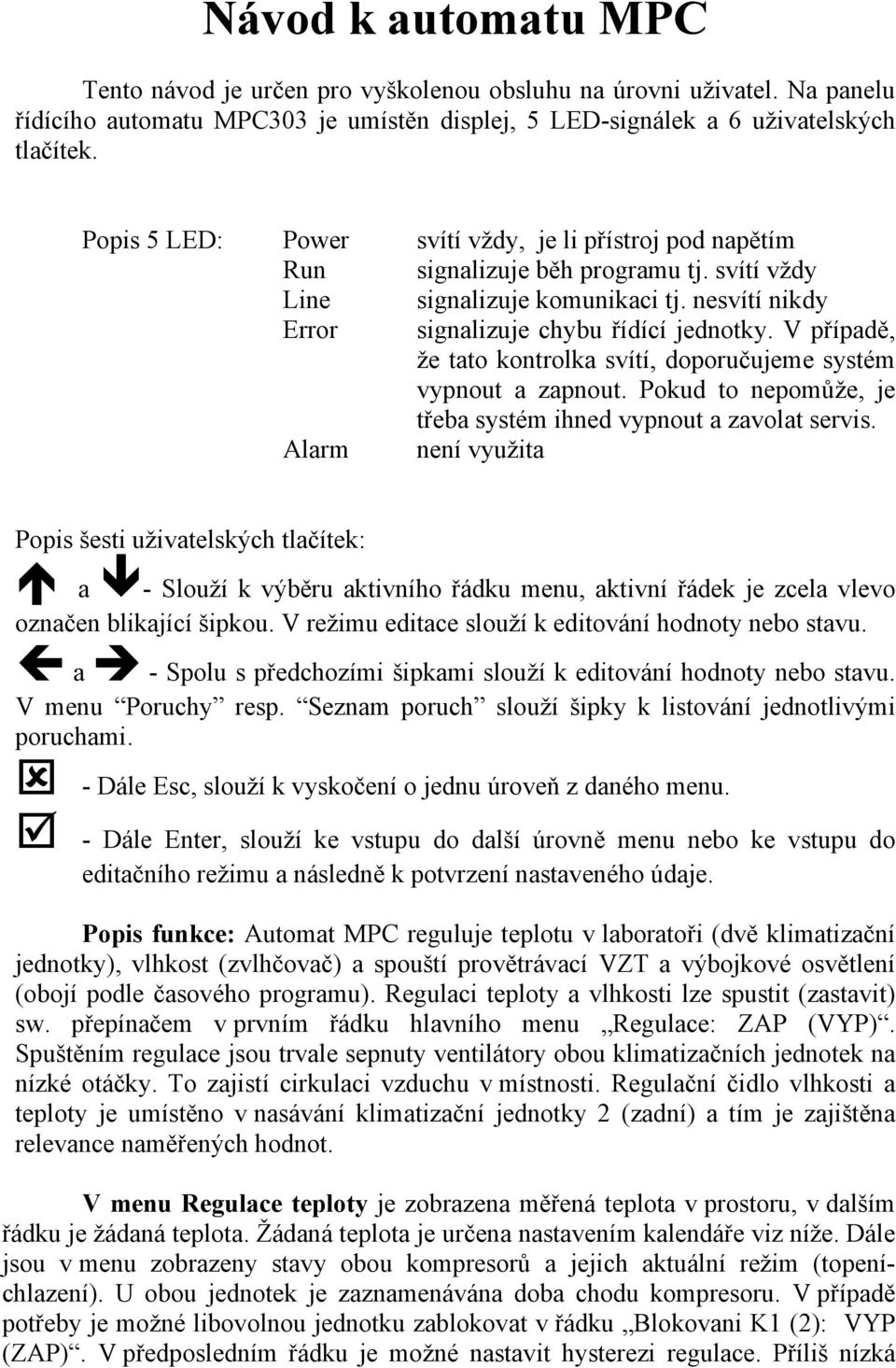

2 Návod k automatu MPC Tento návod je určen pro vyškolenou obsluhu na úrovni uživatel. Na panelu řídícího automatu MPC303 je umístěn displej, 5 LED-signálek a 6 uživatelských tlačítek. Popis 5 LED: Power svítí vždy, je li přístroj pod napětím Run signalizuje běh programu tj. svítí vždy Line signalizuje komunikaci tj. nesvítí nikdy Error signalizuje chybu řídící jednotky. V případě, že tato kontrolka svítí, doporučujeme systém vypnout a zapnout. Pokud to nepomůže, je třeba systém ihned vypnout a zavolat servis. Alarm není využita Popis šesti uživatelských tlačítek: a - Slouží k výběru aktivního řádku menu, aktivní řádek je zcela vlevo označen blikající šipkou. V režimu editace slouží k editování hodnoty nebo stavu. a - Spolu s předchozími šipkami slouží k editování hodnoty nebo stavu. V menu Poruchy resp. Seznam poruch slouží šipky k listování jednotlivými poruchami. - Dále Esc, slouží k vyskočení o jednu úroveň z daného menu. - Dále Enter, slouží ke vstupu do další úrovně menu nebo ke vstupu do editačního režimu a následně k potvrzení nastaveného údaje. Popis funkce: Automat MPC reguluje teplotu v laboratoři (dvě klimatizační jednotky), vlhkost (zvlhčovač) a spouští provětrávací VZT a výbojkové osvětlení (obojí podle časového programu). Regulaci teploty a vlhkosti lze spustit (zastavit) sw. přepínačem v prvním řádku hlavního menu Regulace: ZAP (VYP). Spuštěním regulace jsou trvale sepnuty ventilátory obou klimatizačních jednotek na nízké otáčky. To zajistí cirkulaci vzduchu v místnosti. Regulační čidlo vlhkosti a teploty je umístěno v nasávání klimatizační jednotky 2 (zadní) a tím je zajištěna relevance naměřených hodnot. V menu Regulace teploty je zobrazena měřená teplota v prostoru, v dalším řádku je žádaná teplota. Žádaná teplota je určena nastavením kalendáře viz níže. Dále jsou v menu zobrazeny stavy obou kompresorů a jejich aktuální režim (topeníchlazení). U obou jednotek je zaznamenávána doba chodu kompresoru. V případě potřeby je možné libovolnou jednotku zablokovat v řádku Blokovani K1 (2): VYP (ZAP). V předposledním řádku je možné nastavit hysterezi regulace. Příliš nízká

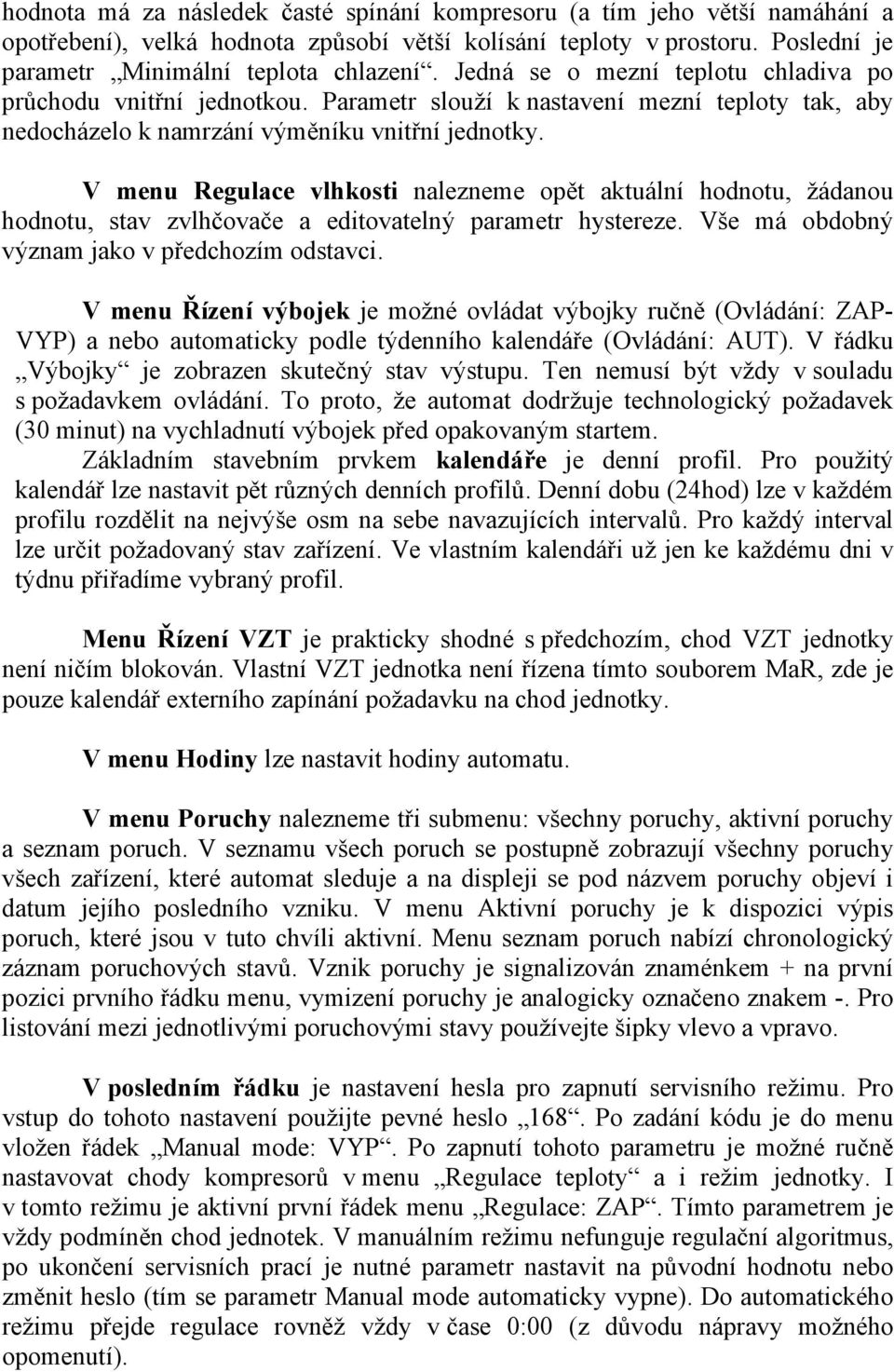

3 hodnota má za následek časté spínání kompresoru (a tím jeho větší namáhání a opotřebení), velká hodnota způsobí větší kolísání teploty v prostoru. Poslední je parametr Minimální teplota chlazení. Jedná se o mezní teplotu chladiva po průchodu vnitřní jednotkou. Parametr slouží k nastavení mezní teploty tak, aby nedocházelo k namrzání výměníku vnitřní jednotky. V menu Regulace vlhkosti nalezneme opět aktuální hodnotu, žádanou hodnotu, stav zvlhčovače a editovatelný parametr hystereze. Vše má obdobný význam jako v předchozím odstavci. V menu Řízení výbojek je možné ovládat výbojky ručně (Ovládání: ZAP- VYP) a nebo automaticky podle týdenního kalendáře (Ovládání: AUT). V řádku Výbojky je zobrazen skutečný stav výstupu. Ten nemusí být vždy v souladu s požadavkem ovládání. To proto, že automat dodržuje technologický požadavek (30 minut) na vychladnutí výbojek před opakovaným startem. Základním stavebním prvkem kalendáře je denní profil. Pro použitý kalendář lze nastavit pět různých denních profilů. Denní dobu (24hod) lze v každém profilu rozdělit na nejvýše osm na sebe navazujících intervalů. Pro každý interval lze určit požadovaný stav zařízení. Ve vlastním kalendáři už jen ke každému dni v týdnu přiřadíme vybraný profil. Menu Řízení VZT je prakticky shodné s předchozím, chod VZT jednotky není ničím blokován. Vlastní VZT jednotka není řízena tímto souborem MaR, zde je pouze kalendář externího zapínání požadavku na chod jednotky. V menu Hodiny lze nastavit hodiny automatu. V menu Poruchy nalezneme tři submenu: všechny poruchy, aktivní poruchy a seznam poruch. V seznamu všech poruch se postupně zobrazují všechny poruchy všech zařízení, které automat sleduje a na displeji se pod názvem poruchy objeví i datum jejího posledního vzniku. V menu Aktivní poruchy je k dispozici výpis poruch, které jsou v tuto chvíli aktivní. Menu seznam poruch nabízí chronologický záznam poruchových stavů. Vznik poruchy je signalizován znaménkem + na první pozici prvního řádku menu, vymizení poruchy je analogicky označeno znakem -. Pro listování mezi jednotlivými poruchovými stavy používejte šipky vlevo a vpravo. V posledním řádku je nastavení hesla pro zapnutí servisního režimu. Pro vstup do tohoto nastavení použijte pevné heslo 168. Po zadání kódu je do menu vložen řádek Manual mode: VYP. Po zapnutí tohoto parametru je možné ručně nastavovat chody kompresorů v menu Regulace teploty a i režim jednotky. I v tomto režimu je aktivní první řádek menu Regulace: ZAP. Tímto parametrem je vždy podmíněn chod jednotek. V manuálním režimu nefunguje regulační algoritmus, po ukončení servisních prací je nutné parametr nastavit na původní hodnotu nebo změnit heslo (tím se parametr Manual mode automaticky vypne). Do automatického režimu přejde regulace rovněž vždy v čase 0:00 (z důvodu nápravy možného opomenutí).

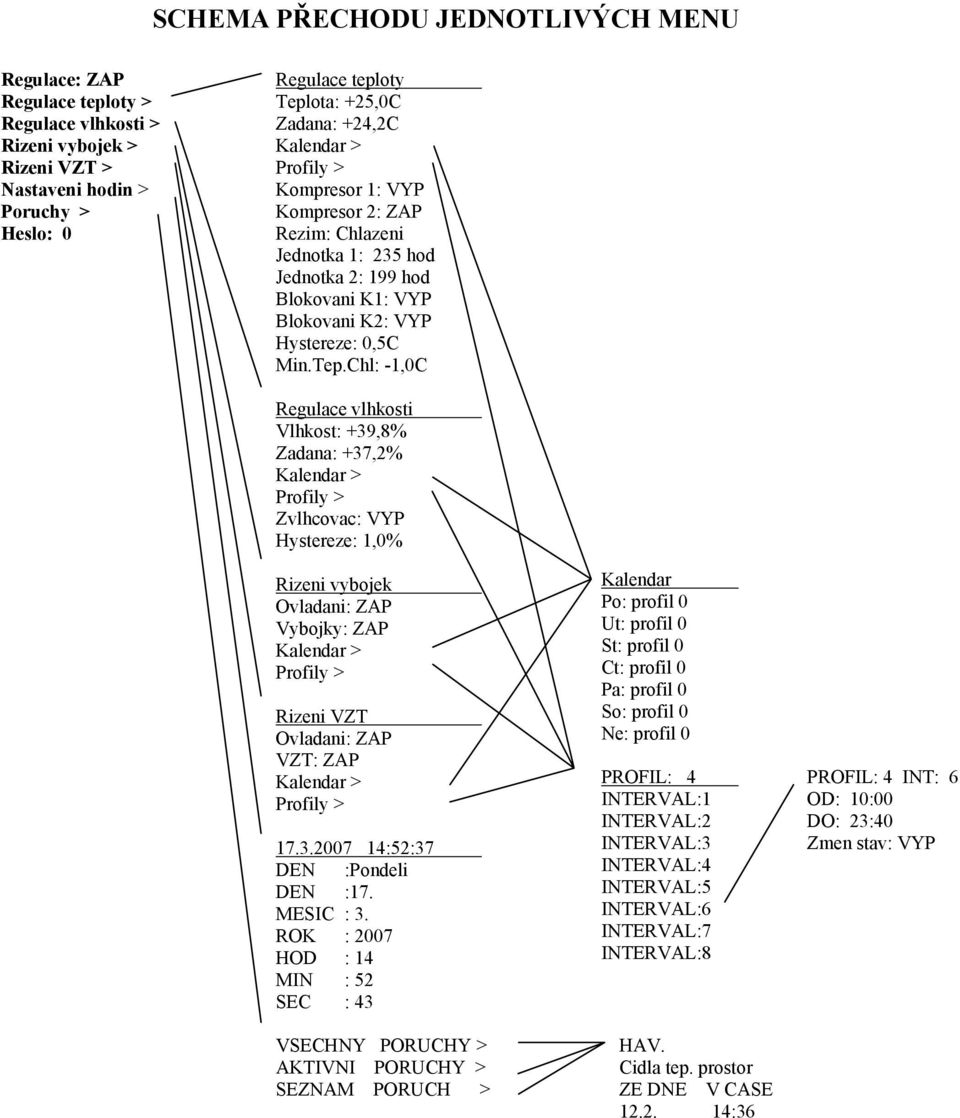

4 SCHEMA PŘECHODU JEDNOTLIVÝCH MENU Regulace: ZAP Regulace teploty Regulace teploty > Teplota: +25,0C Regulace vlhkosti > Zadana: +24,2C Rizeni vybojek > Kalendar > Rizeni VZT > Profily > Nastaveni hodin > Kompresor 1: VYP Poruchy > Kompresor 2: ZAP Heslo: 0 Rezim: Chlazeni Jednotka 1: 235 hod Jednotka 2: 199 hod Blokovani K1: VYP Blokovani K2: VYP Hystereze: 0,5C Min.Tep.Chl: -1,0C Regulace vlhkosti Vlhkost: +39,8% Zadana: +37,2% Kalendar > Profily > Zvlhcovac: VYP Hystereze: 1,0% Rizeni vybojek Ovladani: ZAP Vybojky: ZAP Kalendar > Profily > Rizeni VZT Ovladani: ZAP VZT: ZAP Kalendar > Profily > :52:37 DEN :Pondeli DEN :17. MESIC : 3. ROK : 2007 HOD : 14 MIN : 52 SEC : 43 Kalendar Po: profil 0 Ut: profil 0 St: profil 0 Ct: profil 0 Pa: profil 0 So: profil 0 Ne: profil 0 PROFIL: 4 PROFIL: 4 INT: 6 INTERVAL:1 OD: 10:00 INTERVAL:2 DO: 23:40 INTERVAL:3 Zmen stav: VYP INTERVAL:4 INTERVAL:5 INTERVAL:6 INTERVAL:7 INTERVAL:8 VSECHNY PORUCHY > HAV. AKTIVNI PORUCHY > Cidla tep. prostor SEZNAM PORUCH > ZE DNE V CASE :36
5 GND +24V wm9 vlhkost wm9 teplota wm8 tep. Z1 wm8 tep. Z2 L N PE výbojky VZT chod zvlhčovač L zvlhčovač ovl. N PE kompresor 2 společný 2 ventil 2 kompresor 1 společný 1 ventil 1 záloha chlazení X1-1 X1-2 X1-3 X1-4 X1-5 X1-6 X1-7 X1-8 X2-1 X2-2 X2-3 X2-4 X2-5 X2-6 X2-7 X2-8 X2-9 X2-10 X2-11 X2-12 X2-13 FA 1 můstek N můstek PE 1K1 1K2 1K3 můstek PE 1K4 2K9 můstek N 2K11 1K5 1K6 1K7 1K8 K1 K2 K3 K4 K5 K6 K7 K8 SI sv.31 I0 sv.32 vlhkost I1 sv.33 teplota I2 sv.34 tep. Z1 I3 sv.35 tep. Z2 I4 sv.36 I5 - sv.37 I6 sv.38 I7 sv.39 SY sv.21 Y0 sv.22 výbojky Y1 sv.23 VZT chod Y2 sv.24 zvlhčovač Y3 sv.25 kompres.2 Y4 sv.26 topení 2 Y5 sv.27 kompres.1 Y6 sv.28 topení 1 Y7 sv.29 ch. MPC 303 modul C analogové vstupy 0-25mA digitální výstupy 24V ss FA 1

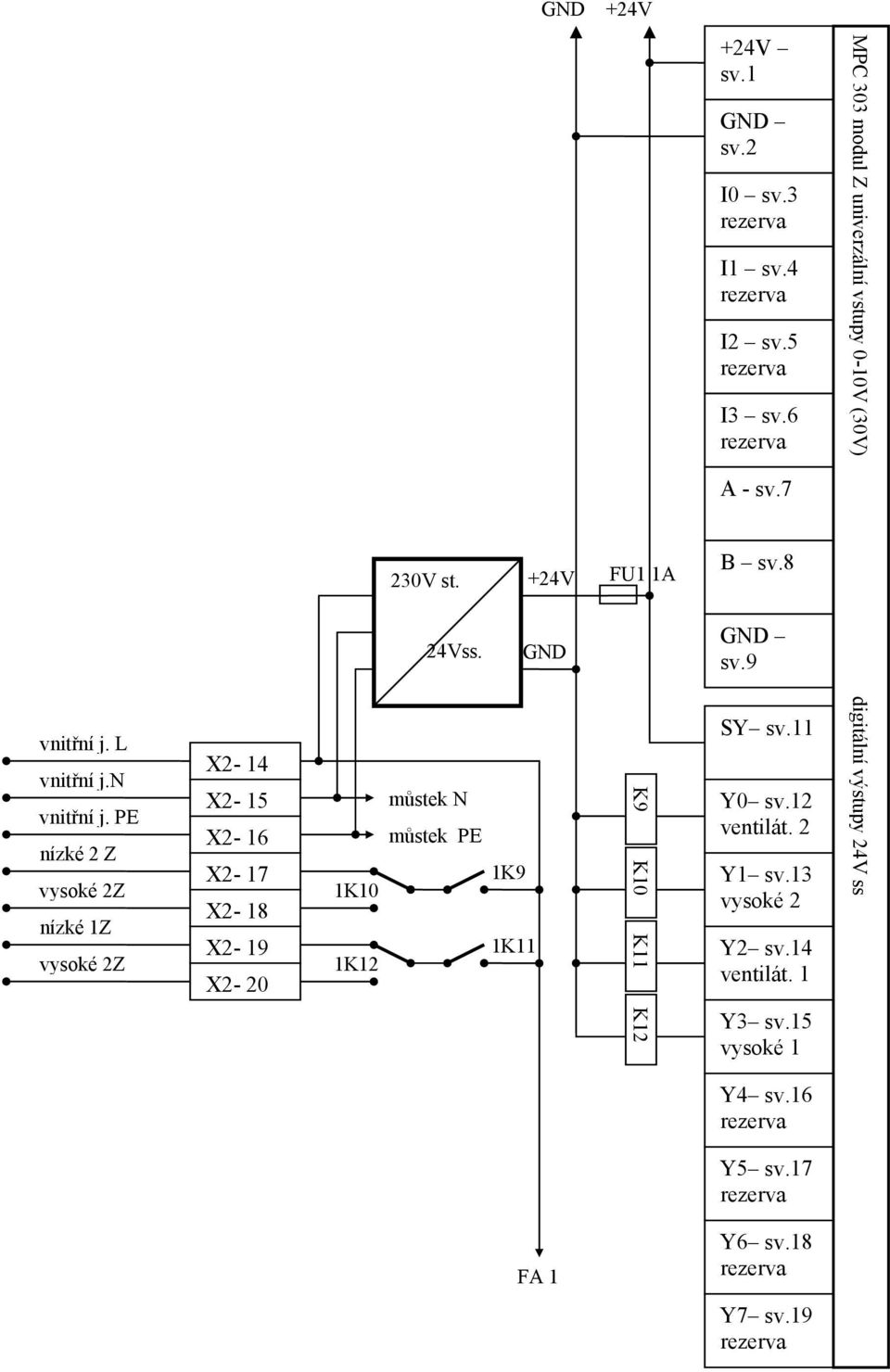

6 GND +24V vnitřní j. L vnitřní j.n vnitřní j. PE nízké 2 Z vysoké 2Z nízké 1Z vysoké 2Z X2-14 X2-15 X2-16 X2-17 X2-18 X2-19 X2-20 1K10 1K12 230V st. 24Vss. můstek N můstek PE 1K9 1K11 +24V GND FU1 1A K9 K10 K11 K12 +24V sv.1 GND sv.2 I0 sv.3 I1 sv.4 I2 sv.5 I3 sv.6 A - sv.7 B sv.8 GND sv.9 SY sv.11 Y0 sv.12 ventilát. 2 Y1 sv.13 vysoké 2 Y2 sv.14 ventilát. 1 Y3 sv.15 vysoké 1 MPC 303 modul Z univerzální vstupy 0-10V (30V) digitální výstupy 24V ss Y4 sv.16 Y5 sv.17 FA 1 Y6 sv.18 Y7 sv.19
