TĚSNĚNÍ PVC KOMBINACE TVRDÉ / MĚKKÉ

Transkript

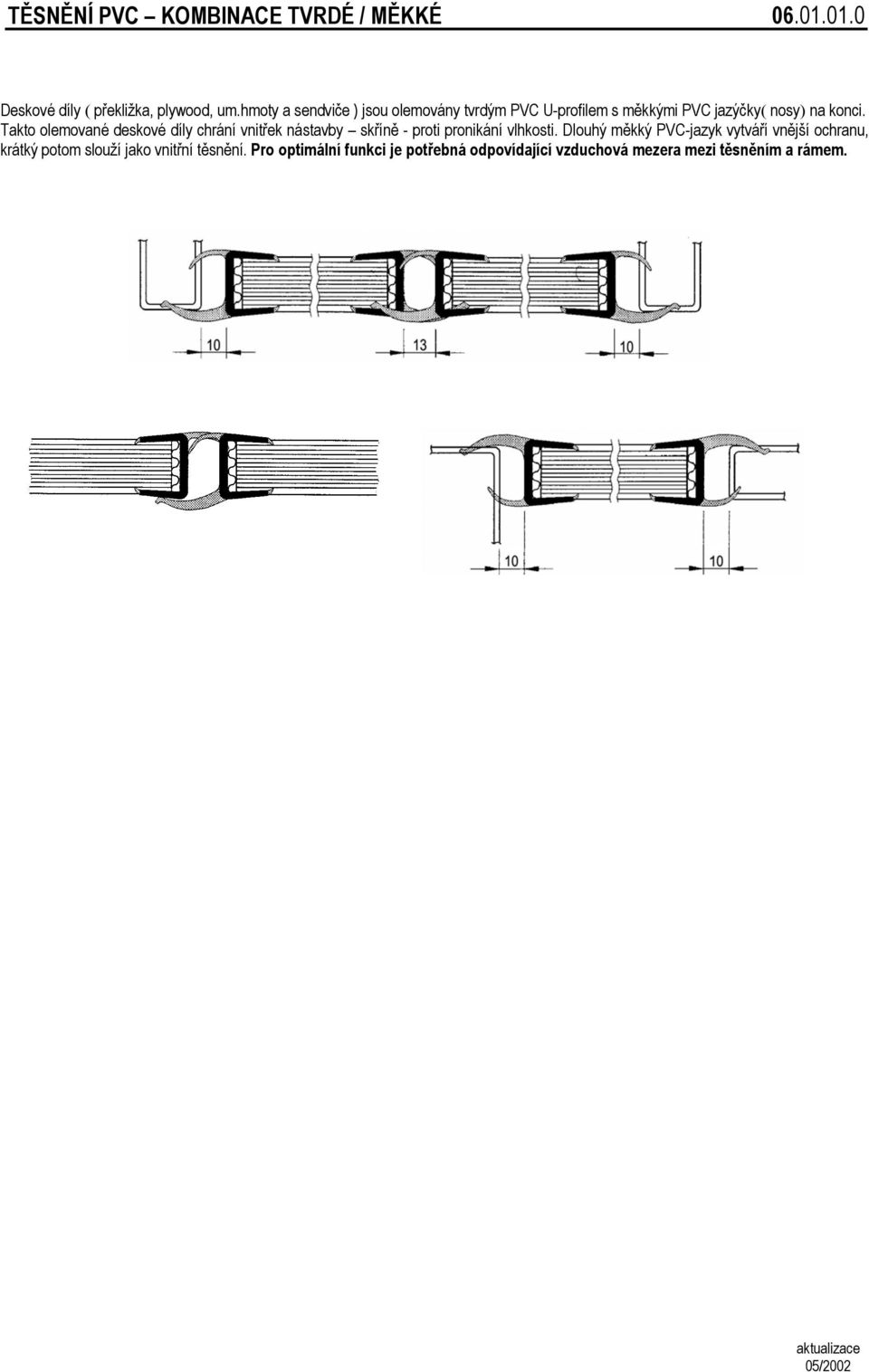

1 TĚSNĚNÍ PVC KOMBINACE TVRDÉ / MĚKKÉ Deskové díly překližka, plywood, um.hmoty a sendviče ) jsou olemovány tvrdým PVC U-profilem s měkkými PVC jazýčky nosy na konci. Takto olemované deskové díly chrání vnitřek nástavby skříně - proti pronikání vlhkosti. Dlouhý měkký PVC-jazyk vytváří vnější ochranu, krátký potom slouží jako vnitřní těsnění. Pro optimální funkci je potřebná odpovídající vzduchová mezera mezi těsněním a rámem. 05/2002

2 TĚSNĚNÍ PVC - MONTÁŽ Tuhý a čistý rám např. rám zadních dveří ) je předpoklad pro lehkou montáž a optimální funkci celého těsnícího systému. Uřízněte těsnění pokud možno co nejpřesněji pod úhlem45, berte přitom ohled na nutnou štěrbinu 2-3. Plocha křídla dveří, která bude těsněním olemována, by měla být suchá, odmaštěná a nezaprášená. Naneste lepící hmotu dle obr. na vnitřní plochu U-lemu. Na roh plochy křídla nanesete tmelící hmotu např. Körapur 125 TT Těsnění nasaďte dokola a přitiskněte. Přítlačný tlak zajistěte např. u překližky svorkami nebo vhodnými hřebíčky v odpovídající vzdálenosti. U kovových dílů přítlak zajistit pomocí trhacích nýtů. U sendvičů se může namísto standardního těsnícího tmelu použít tmel, který má i lepící účinky ( Körapur 140 TT ) Krycí pásku šedá, černá, uřízněte, natřete lepidlem TT Plastigum a přiložte. Potom ostrým nožem čistě uřízněte a přitiskněte např. svorkami. Na dolním konci krycí pásky naneste těsnící tmel k zatěsnění 04/2002

3 TĚSNĚNÍ PVC - MONTÁŽ Plastigum Lepidlo PVC : 0,170 kg Körapur 125, kartuš 310 ml, "salám" 600 g Krycí páska PVC šedá Provedení: metrové zboží Materiál: měkké PVC, barva šedá : 0,035 kg / m Krycí páska PVC černá Provedení: kusy Materiál: PVC, barva černá : 0,004 kg / kus 05/2002

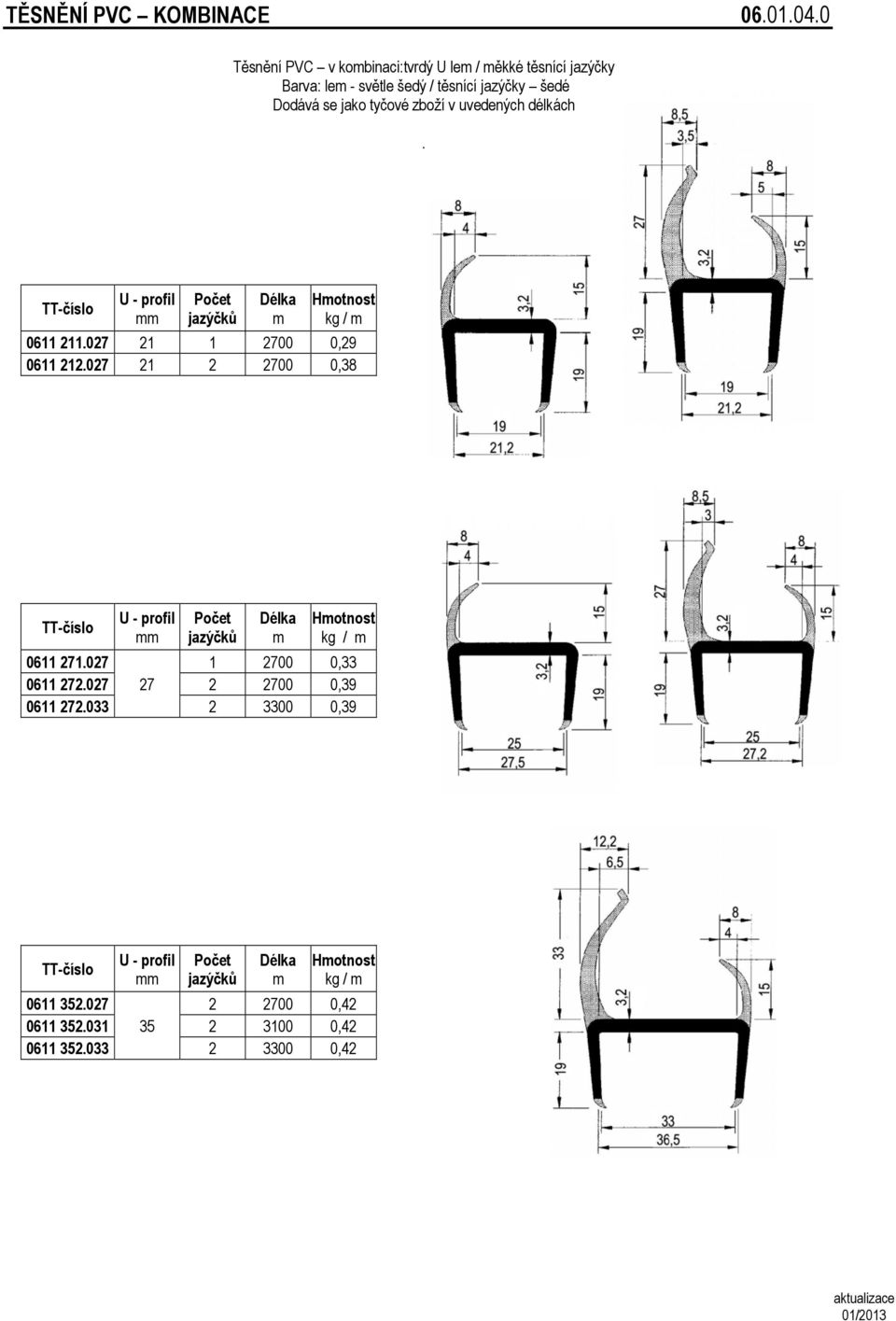

4 TĚSNĚNÍ PVC KOMBINACE Těsnění PVC v kombinaci:tvrdý U lem / měkké těsnící jazýčky Barva: lem - světle šedý / těsnící jazýčky šedé Dodává se jako tyčové zboží v uvedených délkách. U - profil Počet jazýčků Délka m kg / m , ,38 U - profil Počet jazýčků Délka m kg / m , , ,39 U - profil Počet jazýčků Délka m kg / m , , ,42 01/2013

5 TĚSNĚNÍ PVC KOMBINACE Těsnění PVC v kombinaci: tvrdý U lem / měkké těsnící jazýčky Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách. U - profil Počet jazýčků Délka m kg / m , , ,63 U - profil Počet jazýčků Délka m kg / m , ,83 05/2002

6 TĚSNĚNÍ PVC KOMBINACE Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách. Z obou těsnění je možné vytvořit 5 ti jazýčkové těsnění Délka m kg / ks , , , , ,61 Délka m kg / ks , , , , , Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Barva : šedá Dodává se jako tyčové zboží v uvedených délkách Je vhodné pro posuvnou stěnu. Počet jazýčků Délka m kg / ks ,83 06/2005

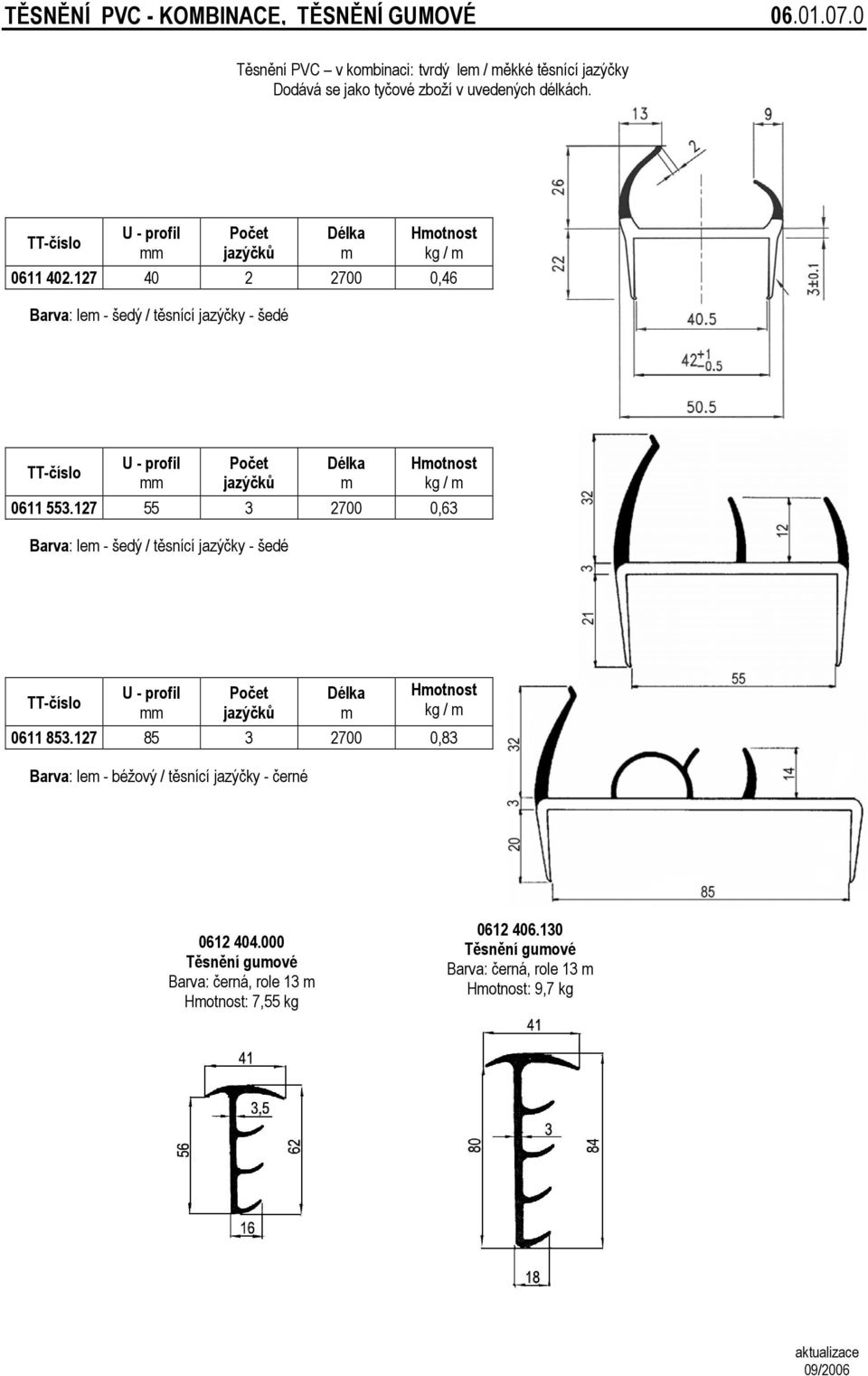

7 TĚSNĚNÍ PVC - KOMBINACE, TĚSNĚNÍ GUMOVÉ Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Dodává se jako tyčové zboží v uvedených délkách. U - profil Počet jazýčků Délka m kg / m ,46 Barva: lem - šedý / těsnící jazýčky - šedé U - profil Počet jazýčků Délka m kg / m ,63 Barva: lem - šedý / těsnící jazýčky - šedé U - profil Počet jazýčků Délka m kg / m ,83 Barva: lem - béžový / těsnící jazýčky - černé Těsnění gumové Barva: černá, role 13 m : 7,55 kg Těsnění gumové Barva: černá, role 13 m : 9,7 kg 09/2006

8 TĚSNĚNÍ PVC KOMBINACE Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách Těsnění PVC v kombinaci: tvrdý lem / bez měkkých těsnících jazýčků Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách Těsnění PVC v kombinaci: tvrdý lem / měkké těsnící jazýčky Délka L = 2,7m Barva: lem - šedý / těsnící jazýčky - šedé Dodává se jako tyčové zboží v uvedených délkách 05/2015

9 TĚSNĚNÍ PVC - KOMBINACE Profil PVC32 L = 3,2m černá/bílá Profil PVC42 L = 3,2m černá/bílá 05/2013

10 HLINÍKOVÉ PROFILY PODLAHOVÉ RÁMOVÉ Sestava profilů: přírodní elox Název Délka Materiál kg / m Profil rámový podlahový 45/67/ AlMgSi0,5 2, Profil rámový podlahový 67/57/ AlMgSi0,5 1, Profil prodlužovací pro AlMgSi0,5 0,80 01/2008

11 HLINÍKOVÉ PROFILY PODLAHOVÉ RÁMOVÉ přírodní elox Název Délka Materiál kg / m Profil rámový podlahový 130 / AlMgSi0,5 1, Profil rámový podlahový 188 / AlMgSi0,6 2, Profil rámový podlahový 188 / 108 / AlMgSi0,5 3, Profil rámový podlahový 170 / 90 / AlMgSi0,5 3,18 08/2006

12 HLINÍKOVÉ PROFILY OKOPOVÉ profil pro prodloužení profil základní elox Název Délka Materiál kg / m Profil okopový L 30x AlMgSi0,5 1, Profil okopový I 127 prodlužovací 7500 AlMgSi0,6 0,93 04/2002

13 HLINÍKOVÉ PROFILY OKOPOVÉ přírodní elox Název Délka Materiál kg / m Profil okopový L 40 x AlMgSi0,5 1, Profil okopový L 50 x AlMgSi0,5 1, Profil okopový L 40 x AlMgSi0,5 2, Profil okopový I AlMgSi0,5 2, Profil okopový I AlMgSi0,5 2, Profil okopový I AlMgSi0,5 1,572 08/2014

14 HLINÍKOVÉ PROFILY ROHOVÉ A LEMOVACÍ přírodní elox Profil L a x a x s Délka Materiál kg / m x 20 x AlMgSi0,5 0, x 30 x AlMgSi0,5 0, x 40 x AlMgSi0,5 1,11 elox Název Délka Materiál kg / m Profil L 40 x 60 x AlMgSi0,5 0,57 elox Název Délka Materiál kg / m Profil L 60 x 80 x AlMgSi0,5 0,95 06/2013

15 HLINÍKOVÉ PROFILY ROHOVÉ A LEMOVACÍ přírodní elox Název Délka Materiál kg / m Profil L 50 x 90 x 3, R AlMgSi0,5 1, Profil L 70 x 150 x 3, R AlMgSi0,5 1, Profil L vnitřní 60 x 60 dle požadavku AlMgSi0,5 0, Profil L 90 x 140 x 3, R AlMgSi0,5 1, Profil L 80 x AlMgSi0,5 0, Profil rohový 90 x 90 / R15 RAL AlMgSi0,5 1,2 Pro profily: Roh krycí 160 x 160, R3, bílý ,322, laminát 0, Roh krycí 140 x 140, R15, bílý , 326 laminát 0, Roh krycí 105 x 105, R10, bílý xxx laminát 0, Roh krycí 105 x 105, R10, šedý xxx laminát 0, Roh krycí 115 x 115 / R laminát 0,14 04/2015

16 HLINÍKOVÉ PROFILY ROHOVÉ A LEMOVACÍ přírodní elox Název Délka Materiál kg / m Profil L 25 / 25 dle požadavku AlMgSi0,5 1, Profil střešní 7200 AlMgSi0,5 2, Profil stěnový stavebnicový 7500 AlMgSi0,5 1,44 03/2008

17 HLINÍKOVÉ PROFILY KRYCÍ přírodní elox Název Délka Materiál kg / m Profil krycí 45 x AlMgSi0,5 0, Profil krycí 30 x 6 rohový 5000 AlMgSi0,5 0,31 Název Délka Materiál m kg / m Profil lišty horní PVC, černé, pro profil 401 / 402 dle požadavku měkké PVC 0, Profil lišty dolní PVC, černé, pro profil 401 / 402 dle požadavku měkké PVC 0, Koncovka pro profil xxx polyuretan 0, přírodní elox Název Délka Materiál kg / m Profil krycí 20 x AlMgSi0,5 0, Profil krycí 30 x 5, AlMgSi0,5 0,21 10/2004

18 HLINÍKOVÉ PROFILY OKAPOVÉ přírodní elox Název Délka Materiál kg / m Profil okapový 18 x AlMgSi0,5 0, Profil okapový 20 x AlMgSi0,5 0,28 04/2002

19

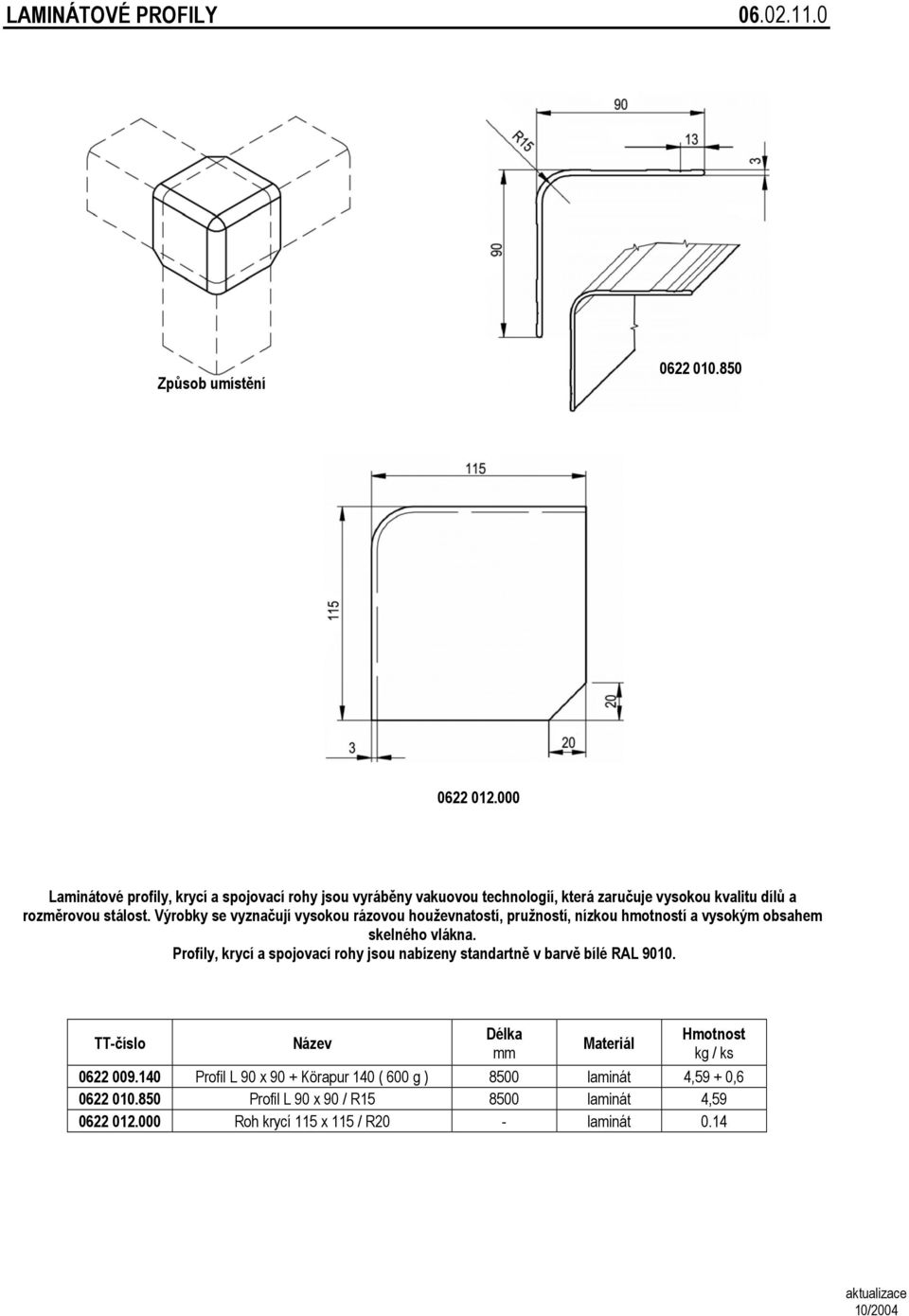

20 LAMINÁTOVÉ PROFILY Způsob umístění Laminátové profily, krycí a spojovací rohy jsou vyráběny vakuovou technologií, která zaručuje vysokou kvalitu dílů a rozměrovou stálost. Výrobky se vyznačují vysokou rázovou houževnatostí, pružností, nízkou hmotností a vysokým obsahem skelného vlákna. Profily, krycí a spojovací rohy jsou nabízeny standartně v barvě bílé RAL Název Délka Materiál kg / ks Profil L 90 x 90 + Körapur 140 ( 600 g ) 8500 laminát 4,59 + 0, Profil L 90 x 90 / R laminát 4, Roh krycí 115 x 115 / R20 - laminát /2004

21 06 LAMINÁTOVÉ PROFILY Laminátový profil vnitřní L 60 x 60 x 3 / RAL 9010 Rozměry Délka kg / m x 60 x ,39 Laminátový profil vnější L 100 x 100 x 3 / 11 R50 / RAL 9010 Rozměry Délka kg / m x 100 x 3/ ,2 Laminátový roh 100 x 100 / R50 Rozměry Délka kg / m x 100 / R50-0,15 Výstupková laminátová deska Rozměry Tloušťka kg / tabule x / 5 7, x / 5 11,35 4 / 5 tl. desky / tl. desky s výstupky Barva desek: po dohodě dle RAL 10/2004

22 HLINÍKOVÉ PROTISKLUZOVÉ VÝSTUPKOVÉ PLECHY - QUINTET Tloušťka Rozměr b x l Materiál cca kg / tab / 3, x 2500 AlMg3 19, ,5 / x 2500 AlMg3 24, / 4, x 2500 AlMg3 29, / 6, x 2500 AlMg3 45,00 2 / 3,5 - tl. plechu / tl. pl. s výstupky 05/2008

23 BOČNÍ POSUVNÉ DVEŘE TŘÍBODOVÉ Montážní detail horního uložení Montážní detail spodního uložení 05/2002

24 BOČNÍ POSUVNÉ DVEŘE TŘÍBODOVÉ, STŘEDNÍ KLOUB + KOLEJNICE Název Tl. dveří Materiál kg / ks Kloub zdvih 73 max. 45 slitina Al 1,24 Provedení levé Název Materiál kg / ks Kolejnice střední levá slitina Al 2, Kolejnice střední pravá slitina Al 2,29 01/2007

25 BOČNÍ POSUVNÉ DVEŘE TŘÍBODOVÉ, KLADKA + KOLEJNICE Kladka horní levá Kladka spodní Kolejnice horní levá Kolejnice spodní levá Název Materiál kg / ks Kladka horní levá - komplet slitina Al 0, Kladka horní pravá - komplet slitina Al 0, Kolejnice horní levá ocel 3, Kolejnice horní pravá ocel 3, Kladka spodní universal - komplet ocel poz/rolna mosaz 1, Kolejnice spodní levá ocel 2, Kolejnice spodní pravá ocel 2,11 05/2014

26 SYSTÉM PRO POSUVNOU STĚNU Systém s automatickým uzávěrem pro posuvnou stěnu Název Pozice Počty kusů pro posuv.stěnu Rameno zvedací, nerez, sada = 2 kusy A Vzpěra plynová, 150 kg B Vzpěra plynová, 200 kg B Vzpěra plynová, 250 kg B Profil vodicí, elox, L=7000 C dle délky nástavby Vnitřní profil nerez, L=3500 D dle délky nástavby Deska s automatickým uzávěrem HKI Tyč automatického uzávěru G Těsnění PVC, 3 jaz. 44 / 3, šedé, L = 2800 dle rozměru stěny Rameno zvedací, nerez, sada = 2 kusy 08/2006

27 SYSTÉM PRO POSUVNOU STĚNU Vzpěra plynová, 150 kg Vzpěra plynová, 200 kg Vzpěra plynová, 250 kg Profil vodicí, elox, L = Profil vnitřní nerez, L = Těsnění PVC pro oba typy 3 jaz. 44 /3, L = 2800, šedé Vozík zajišťovací, nerez Držák protikus Tyč automatického uzávěru Deska s automatickým uzávěrem 04/2010

28 SYSTÉM PRO POSUVNOU STĚNU Nosič lehké stěny, bez plynových vzpěr, posuvný, nerez, 2 kusy Název Materiál kg / ks Profil C pro zavěšení háků 52 x Al elox 13, Profil C pro zavěšení háků 52 x Al elox 15, Profil C - oblouk, 200 Al elox 0,48 02/2014

29 SYSTÉM PRO POSUVNOU STĚNU Kolík zajišťovací, pro posuvnou stěnu, ocel nerez Aretace posuvné příčky komplet - podlahová 02/2014

30 ROLETY ROLL TO se skládají z Al lamel v provedení přírodním nebo eloxovaném - obvodového těsnění - vodících kolejnic ocel nerez - montáž mezi nebo za rám - navíjecího válce ca 80 - různý způsob zajištění zamknutí - rolety Technická data: - povrch rolety maximálně 6 m 2 - hmotnost rolety ca 7,5 kg / m 2 - vodící profil ca 1,1 kg / m - válec navíjecí ca 6,5 kg / m - ložisko uložení válce ca 1,5 kg / kus min. max. Šířka B Výška H Hákový uzávěr pouze do max.šířky 1500 (vhodnější do 1300 ). Navíjení rolety na válec Navíjení ulehčuje pružina válce. Od světlé výšky 1500 je válec uložen ve výklápěcím ložisku. Natahování rolety pod střechu. Navíjená roleta je spojena s válcem pásky.roleta je natahována do vodicích kolejnic umístěných pod stropem nástavby Kombityp Navíjená roleta je spojena s válcem pásky.nejdříve se navíjí tažná páska a potom část rolety. Rolety se vyrábí dle světlé šířky rámu B a světlé výšky rámu H Metoda I: vodící kolejnice je umístěna mezi rámem Metoda II: vodící kolejnice je umístěna za rámem 04/2004

31 ROLETY ROLL TO 50 OBJEDNACÍ LIST Firma: Jméno: Tel.: Fax: Poptávka Objednávka Termín dodání: Počet kusů: Navíjení na válec Rozměry rámu B = světlá šířka H = světlá výška Natahování pod střechu Rozměry rámu B = světlá šířka H = světlá výška L = od vnitřní hrany vodícího profilu po střed navíjecího válce Kombityp Rozměry rámu B = světlá šířka H = světlá výška Rozměry rámu: udávají se pouze rozměry světlosti ( průchodnosti )rámu L = od vnitřní hrany vodícího profilu po střed navíjecího válce Metoda I vodící profil je umístěn mezi rámem Metoda II vodící profil je umístěn za rámem Příslušenství ( prosíme zaškrtnout ) bez uzávěru hákový uzávěr ( Bmax = 1500 ) bez zámkové vložky se zámkovou vložkou rozvorový uzávěr s hákem bez zámkové vložky se zámkovou vložkou dvojité madlo s tlačným ovládacím knoflíkem se zámkovou vložkou hliníkové lamelové profily přírodní povrch eloxovaný povrch madlo - hliníkový profil ( pouze eloxovaný ) 300 dlouhé ( 2 ks )..... přes celou šířku žádné vodící profil nerez žádný bez navíjecího válce sada těsnění pro roletu je součástí dodávky pokud si nepřejete : bez horního těsnění bez bočního těsnění bez spodního podlahového - těsnění 08/2004

32 ROLETY ROLL TO Metoda II, navíjení rolety na válec, zástavbové rozměry a) navíjení rolety na válec nad světlou výšku rámu 1500 s výkyvným uložením Světlá výška rámu Určení rozměrů vrchní clony nad rámem (A) Průměr válce při navinuté roletě Rozměr A strop rám Rozměr B strop uzávěr ca ca ca ca ca ca ca ca ca ca ca ca Minimální výška clony A = ½ průměru válce + ca. 10 vůle + ca. 97 při výkyvném uložení nebo + ca. 60 do 1500 světlé výšky rámu ( bez výkyvného uložení ) b) natahování rolety pod střechu nebo Kombityp stanovená míra clony = 115, výška vodicích kolejnic 31, vodicí oblouk - vnitřní rádius ca.70, - vnější rádius ca. 100, : lamely ca. 7,5 kg / m 2 vodicí profil ca. 1,1 kg / m navíjecí válec ca. 6,5 kg / m 07/2004

33 ROLETY ROLL TO Metoda I, natahování rolety pod střechu, zástavbové rozměry 07/2004

34 ROLETY ROLL TO Metoda II, natahování rolety pod střechu, zástavbové rozměry 07/2004

35 ROLETY ROLL TO 50 NÁHRADNÍ DÍLY TT-ČÍSLO NÁZEV NÁKRES Těsnění spodního profilu Profil spodní Kluzná část pro spod.profil Al lamelový profil Kluzná část lamelového profilu Madlo Al (L = 300 ) Madlo dvojité se zám.vložkou 06/2004

36 ROLETY ROLL TO 50 NÁHRADNÍ DÍLY TT-ČÍSLO NÁZEV NÁKRES Hákový uzávěr Rozvorový uzávěr s hákem Vodicí oblouk Vodicí lišta Těsnění rolety - boční Držák Al přír. pro kartáček (4800 ) Držák Al elox pro kartáček (4800 ) Těsnění kartáč. ( 12 x 5000 ) Držák navíjecího válce 06/2004

37 Poptávka: Objednávka: Požadovaný termín: Zakázka č.: Konfigurátor standard Trans-Technik Tyto rozměry použít - vyplnit - pro zadání rolety Lze zadat alternativními rozměry B Světlá šířka otvoru: HD Počet kusů: Světlá výška od podlahy po horní hranu modulu ( "kastlíku"): Beff Užitná šířka rolety po montáži: HB Světlá výška otvoru: Heff Světlá výška po montáži rolety: Počet kusů a požadované rozměry rolety ( ) Roleta 1 Roleta 2 Roleta 3 Roleta 4 Rozměry jsou v závislosti na provedení a umístění D E F Osová vzdálenost vodící kladky od osy navíjecího hřídele: Délka horizontální vodíci kolejnice rolety. Délka vertikální vodicí kolejnice vzadu: S Standard T-T O Volitelné provedení Takto označte vybranou položku nebo nestandartní položku, rozměr ( )... 1 Profil rolety Varianty rolet Standardní provedení Profil rolety z eloxovaného hliníku (eloxovaná kvalita: E6/EV1) s PVC těsněním mezi lamelami, kluzným zakončením lamely z PA6, výška lamely 35, hloubka 8 MODUL (předmontovaná skříňka připravená k instalaci s předepjatou pružinovou hřídelí a vodícími kladkami). Dvě různé velikosti: Modul a minimodul (kompaktní provedení pro rolety nižší než 1300 ) S S Standardní rozměry: při HD > 1 300: MODUL 255 x 200 x B, při HD <= 1 300: minimodul 247 x 145 x B Standartní šířka B: požadovaná šířka: Vámi požadované provedení rolet Standartní šířka B: požadovaná šířka: Standartní šířka B: požadovaná šířka: Standartní šířka B: požadovaná šířka: Konstrukce / navíjení 2.2 Pouze pružinová hřídel (bez modulu) s boční upínací deskou O Standardní šířka: B požadovaná šířka: Standartní šířka B: Standartní šířka B: požadovaná šířka: Standartní šířka B: požadovaná šířka: Standartní šířka B: požadovaná šířka: Modul s trubkovým motorem, nouzově ovládaný klikou ähnlich 2.1 O Šířka modulu B + 60 (+ 30 na obou stranách pro ruční 230V: 230V: 230V: 230V: ovládání - klikový mechanismus 2.4 Jen hřídel (bez modulu, s motorovým pohonem, jinak 2.3 ähnlich 2.2 O a roll-off) 230V: 230V: 230V: 230V: 2.9 Bez navíjení (například zasunutí pod střechu) O Doporučení: B x HD = max. = max. 1m² 3.1 Vodicí kladky, pogumované, na boku vlevo a vpravo, D = 80 S v modulu (č. 2.1 / 2.3) integrované jako standard 3 Ohyb 3.2 Vodicí ohyby na boku, vlevo a vpravo, R = 39, kompatibilní s vodícími kolejnicemi, typ F001 (5.2), F1F4 (5.3), F004 (5.4) 3.3 Průchozí podpěrná hřídel O O Doporučení: B x HD = max. = max. 1m² při B > 2000 nebo nad 25kg hmotnosti rolety 2 Stück: 4 Stück: 2 Stück: 4 Stück: 2 Stück: 4 Stück: 2 Stück: 4 Stück: 3.9 Bez usměrnění (například přímo na navíjecí hřídel) O Seite 1/6

38 4 Koncový doraz 5 Vodící profily 6 Střešní profil / okapnička 4.1 Vnější doraz pro tyč - madlo, montáž z vnější strany vlevo a vpravo na vodicí kolejnici S Standartně dva kusy dole vlevo a vpravo Standart 2 kusy: požadované kusy:... Standart 2 kusy: požadované kusy:... Standart 2 kusy: požadované kusy:... Standart 2 kusy: požadované kusy: Vnitřní doraz (integrovaný v modulu, vlevo a vpravo, s pryžovým dorazem), pouze s MODULEM O Pouze s MODULEM, není k dispozici pro minimodul 4.9 Ohne O Hliníkový profil typ F003 ( nahrazuje F002 ), s vnějším překrytím, s náběhem včetně pryžového těsnění, vlevo a vpravo, T drážka k připevnění magnetického snímače, osvětlení a montážního úhelníku Modulu, Hliníkový profil typ F001 (nahrazujet F1F1),vnitřní, s náběhem včetně pryžového těsnění, vlevo a vpravo O Hliníkový profil typ F1F4 (pro horizontální a vertzikální zadní vedení O Hliníkový typ F004, s vnějším překrytím, s náběhem včetně pryžového těsnění a krytí lišty, vlevo a vpravo O Hliníkový profil Typ 11b, plastové pásy na třech stranách pro častý provoz a minimální opotřebení, vlevo a vpravo, zajištěný inbus šroubem M4 S O Standartní délka: HD - 30, standardní vrtání s uvedením do provozu a připraveny k instalaci (viz bod 5.8.) Standaržtní délky: E a F, vrtané a řezané Standartní délka: HD - 30, Připraveno k montáži ( viz bod 5.8) Montážní otvory pro zapuštěné šrouby na vodicích lištách vrtané, připravené k instalaci S Standartní velikost: 90 zahloubení, otvor 5,5 pro M5 šroub se zapuštěnou hlavou 4 5 (Standard) 6 bez otvorů 4 5 (Standard) 6 bez otvorů 4 5 (Standard) 6 bez otvorů 4 5 (Standard) 6 bez otvorů 6.1 Hliníkový profil, typ F1D5, připevnění šrouby, včetně pryžového břitu, krycí lišty k zakrytí šroubů a pryžového těsnění k podložení, včetně koncových čepiček z umělé hmoty O Hliníkový profil, typ D001 k připevnění přilepením, včetně pryžového břitu, včetně koncových čepiček z umělé hmoty O Hliníkový profil typ D006, jednodílná clona s integrovaným dešťovým okapem a pryžovým těsněním, celková výška 112 S Standartní délka: B Hliníkový profil F1D1,hladký bez okapničky, vč. pryžového břitu Typ těsnění DPP, silikon P-profil je uupevněn k lamele a těsní mezi roletouí a vnitřním povrchem krytu, pro mezeru asi od 8 do 12 O Standard: poloha na první plné lamele na spodním okraji rolety (HB) Montovat na standartní místo: volně ložené: Montovat na standartní místo: volně ložené: Montovat na standartní místo: volně ložené: Montovat na standartní místo: volně ložené: 6.6 Hliníkový profil typ D002 s integrovaným LED-venkovním osvětlením, výška 85, hloubka 22, vodotěsná LED technologie pro osvětlení blízkého okolí až do vzdálenosti 5 m, rovnoměrné neoslňující osvětlení, celková délka max O Standartní délka: B+30, Délka LED vždy min. 100 kratší než délka Alu profilu. Koncové kusy jsou z eloxovaného hliníku. Hliníkový profil je možné objednat s extra délkou. Počet kusů Napětí:12V 24V Délka Alu:... Délka LED:.. Délka kabelu:... Kabel: Pravý Levý Počet kusů Napětí:12V 24V Délka Alu:... Délka LED:.. Délka kabelu:... Kabel: Pravý Levý Počet kusů Napětí:12V 24V Délka Alu:... Délka LED:.. Délka kabelu:... Kabel: Pravý Levý Počet kusů Napětí:12V 24V Délka Alu:... Délka LED:.. Délka kabelu:... Kabel: Pravý Levý 6.9 Bez střešního profilu O Seite 2/6

39 7 Prahový profil 8 Zamykání 9 Magnetický snímač 10 Montážní sada 11 Montage-set 7.1 Hliníkový profil typ F1S, připevnění šrouby nebo lepidlem, hloubka 40 S Standartní délka: B + 50 Standart délka: Požadovaná d. :... Standart délka: Požadovaná d. :... Standart délka: Požadovaná d. :... Standart délka: Požadovaná d. : Bez (Doporučení: ) O 8.1 Standartní tyčová sklopná rukojeť LDR se zámkem, vnější zamykání, krytka zámku S Standardní provedení: 1 zámek při šířce do 1 500, 2 zámky při šířce nad 1 501, se společným zamykáním Stejné klíče: jeden klíč: bez klíče: Stejné klíče: jeden klíč: bez klíče: Stejné klíče: jeden klíč: bez klíče: Stejné klíče: jeden klíč: bez klíče: 8.2 Standartní tyčová sklopná rukojeť LDR bez zámku O Bez zamykání, úchopné madlo z hliníku, oválný tvar 120 x 40, nýtované, 2 kusy O Elektrické centrální zamykání, 12 V nebo 24 V, tyčová sklopná rukojeť LDR, Nouzové odjištění se zámkem O Lze použít pouze u rolet bez pružinové hřídele Na jedné straně B = 600 Na obou stranách B > V 24V 12V 24V 12V 24V 12V 24V 8.5 Výztužný úhelník pro dodatečné zesílení žaluzií ve spodní části, vhodné také k dodatečnému vybavení stávajících / poškozených žaluzií pomocí tyčové rukojeti LDR O Standard:provedení: s B = a větší 8.9 Bez zamykání (například vlastní zámek nebo elektrick ovládání) O Magnetický snímač (integrován ve 3. profilu lamely zespodu, na obou stranách, pro snímač na vodicí kolejnici) S Magnet + magnetický snímač ifm-mk5156 (trojžilový), vhodný 10-30V, max. 100mA Dauerstrom, Verwendung: Anschluss pro T drážku na vodicí kolejnici. O Magnet + magnetický snímač "ifm-mr0100" (2 žilový, pro an SPS-Steuerung / kleineres snímač na vodicí kolejnici O Relais Magnet + magnetický snímač "Elobau " (Öffner mit otevřený..., universální pro všechny vodící profily O Magnet + magnetický snímač "Elobau " (Öffner, 4- adriges Kabel 2m), universell für alle Führungsschienen (Datenblätter aller Sensoren auf Anfrage verfügbar!) O 12 / 24V, max. 500mA Dauerstrom, Verwendung: Last über KFZ-Relais pouze 24V, 5 W Kontrollkontakt und 100W Lastkontakt, Verwendung: Last direkt 10.1 Montážní sada Modulu samonosná - pro montáž kastlíku na vodicí kolejnice O 11.1 Odrazka pro sklopné madlo, oranžové (boční strana vozidla) nebo červené (zadní část vozidla) S standartní bava: Oranžová Oranžová: Červená: Bez odrazky: Oranžová: Červená: Bez odrazky: Oranžová: Červená: Bez odrazky: Oranžová: Červená: Bez odrazky: 11.3 LED lišta osvětlení v hliníku pro rovnoměrné osvětlení interiéru, ochrana min. IP67, ochrana proti kolísání napětí, přepětí a přepólování, délka kabelu 1000,pro držák (11,4) O Průřez 18x11, standardní délky ze skladu nebo délka dle požadavku 12V 24V Kusů pro roletu:... 12V 24V Kusů pro roletu:... 12V 24V Kusů pro roletu:... 12V 24V Kusů pro roletu: Držák pro LED lištu (11.3) z PA6, naklonitelné nastavitelné, integrovaná kabelová příchytka, vč. adaptéru pro vodicí kolejnice a systémové profily jako Item, Bosch a Maytec O 2 kusy(horní a dolní) pro světlo standardní, vč. Montážního materiálu S držákem (Standard): Bez držáku: S držákem (Standard): Bez držáku: S držákem (Standard): Bez držáku: S držákem (Standard): Bez držáku: 11.5 Kvalitní pružný pás (černá barva) jako zatahovací pomůcka u vysokých žaluzií, připevnění mezi zadní stranu krycího profilu a vodicí kolejnici Hliníkový šuplík O Standartní délka: 1400 Zašlete informační materiál: Cena za kus: Termin dodání: Seite 3/6

40

41 TRANSPORT MASA PROFIL C Název Materiál kg / ks Profil C pro zavěšení háků 52 x Al elox 13, Profil C pro zavěšení háků 52 x Al elox 15, Profil C - oblouk, 200 Al elox 0,48 Vzdálenost mezi konzolami Maximální zatížení Q kg Maximální zatížení - deformace kg /2004

42 TRANSPORT MASA KONZOLY, HÁKY Název Materiál kg / ks Konzola 70 s řetízkem, komplet ( 2 ks ) nerez 0, Konzola 70, komplet ( 2 ks ) nerez 0, Název Materiál kg / ks Hák na maso 12 / 140, 500 kg nerez 0, Hák na maso kloubový 12 / 205, 500 kg nerez 0,41 10/2013

43 TRANSPORT MASA TRUBKOVÝ SYSTÉM ø Název Materiál kg / ks Konzola pro trubku s čepem Al elox / čep nerez 1, L 30x60 Háky, které jsou při přepravě nezatížené, by měly být soustředěny do jednoho místa, kde se zajistí profilem L 30x60 cca 1m, který je uchycen ze spodní části držáku Název Materiál kg / ks Profil pro zajištění háku 70 x Al elox 15, Profil pro zajištění L 30 x 60 cca 1m Al přírodní 04/2014

44 TRANSPORT MASA TRUBKOVÝ SYSTÉM ø Název Materiál kg/ ks ] Eurohák na maso, DIN 5047 hák-nerez / nosič - pozink 1, Trubka 60 x Al elox 16, Trubka 50 x 4,5-200, spojovací Al přírodní 0, Název Materiál kg / ks Kus ukončovací přední Al elox 0, Kus ukončovací zadní s pružinou čep-nerez / nosič - Al elox 0, Kus ukončovací zadní čep-nerez / nosič - Al elox 0,42 01/2011

45 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ VÝSUVNÝ Vytahovací rameno otočně uložené v hliníkovém profilu, zdvih ramene 230, upevňovací konzoly jsou posuvně uloženy v drážkách, podélnou rozteč lze nastavit dle potřeby Název Materiál kg / ks Držák dveří výsuvný - 230, pozink díly - pozink / pouzdro - Al elox 1, Držák dveří výsuvný - 230, nerez díly - nerez / pouzdro - Al elox 1,90 05/2002

46 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ VÝSUVNÝ Vytahovací rameno otočně uložené v trubce, zdvih ramene 270 Název Materiál kg / ks Držák dveří výsuvný - 270, pozink galvanický pozink 1,8 01/2014

47 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ VÝSUVNÝ Držák dveří výsuvný /2014

48 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ T Název Materiál kg / ks Držák dveří T - 95, komplet, nerez, nerez leštěná 2,20 Komplet obsahuje tyto díly Držák T - 90 nerez leštěná 0, Podložka 85x60 pod držák T plast černý 0, Protikus k držáku T nerez leštěná 0, Podložka 80x62 pod protikus plast černý 0,02

49 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ T Držák dveří T 90, komplet Držák dveří T - 155, komplet 09/2014

50 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ T DRÁTOVÝ ZRUŠENO Název Materiál kg / ks Držák T drátový, pozink pozink 0, Držák T drátový, nerez nerez 0, Držák T drátový, nerez nerez 0, Podložka 57 x 57 pod držák T plast černý 0, Protikus k držáku T, nerez nerez 0, Podložka 65 x 53 pod protikus plast černý 0,01

51 DOPLŇKY SKŘÍNÍ DRŽÁK DVEŘÍ S ČEPEM Název Materiál kg / ks Držák dveří pryžový s plastovým čepem držák - pryž / čep - plast 0,06 Název Materiál kg / ks Držák dveří čep l = 16 mosaz, chromováno 0, Držák dveří protikus pro čep 16 hliník 0, Držák dveří gumová vložka pro protikus guma černá 0, xxx Název Materiál kg / ks Držák dveří čep l = 30 0, Držák dveří čep l = 40 0, Držák dveří čep l = 50 mosaz, chromováno 0, Držák dveří čep l = 60 0, Držák dveří čep l = 80 0, Držák dveří protikus pro čep Al leštěný 0,05 04/2002

52 DOPLŇKY SKŘÍNÍ VENTILÁTORY Držák dveří gumová vložka pro protikus guma černá 0,04 Montážní sestava Střešní otvor má průměr 247 Schéma el. zapojení Napětí Výkon Hlučnost Provoz.teplota Název V m 3 / hod db (A) C kg Ventilátor třírychlostní obousměrný kompletní 12 6,5 500 <70-20 C +70 C Ventilátor třírychlostní obousměrný kompletní 24 6,5 05/ /2014

53 DOPLŇKY SKŘÍNÍ VENTILÁTORY Název Materiál : poklice a tělo vyrobeno z hliníku Příkon W Střešní uzávěr Výkon dovnitř // ven m 3 / hod kg / ks Ventilátor dvourychl. obousměrný 12V 1,9 40 / / 880 // 530 / Ventilátor dvourychl. obousměrný 24V 1, Ventilátor dvourychl.obousměrný 12V 1,6 34 / / 610 // 390 / Ventilátor dvourychl. obousměrný 24V 1, Přepínač reversní pro ventilátory, použití - 1ks pro reverzní chod, 1 ks pro změnu rychlosti 0,01 Schéma zapojení plus (červený) plný výkon plus (modrý) poloviční výkon mínus Název A B C D E F G kg / ks Střešní uzávěr s osvětlením, 21W , , Střešní uzávěr s osvětlením, 21W , ,3 Náhradní díly 05/2006

54 DOPLŇKY SKŘÍNÍ VENTILÁTORY Žárovka 24V, P21W, patice Ba 15 s Název Napětí V Ventilátor obousměrný kompletní Ventilátor obousměrný kompletní 24 Výkon m 3 / hod /2006

55

56 DOPLŇKY SKŘÍNÍ MŘÍŽKY KRYCÍ A VĚTRACÍ Mřížky krycí Materiál : hliník Šířka Délka Počet větracích Délka větracích cca otvorů otvorů kg , , , , , x , , Mřížka krycí 560 x 220 Délka větracích otvorů 180 Materiál: hliník : 0,33 kg Mřížka krycí 385 x 220 x 16 2 x 10 větracích otvorů s prolisem dovnitř, 8 x ø 3,2 pro šrouby Materiál: plast : 0,415 kg 04/2002

57 DOPLŇKY SKŘÍNÍ MŘÍŽKY KRYCÍ A VĚTRACÍ Mřížky větrací s uzavíráním přívodu vzduchu, hliníkové, 4 x ø 3 pro šrouby Šířka Délka Počet větracích otvorů Délka větracích otvorů cca kg , , , , , ,180 Mřížky větrací s prolisovanými otvory, 4 x ø 3 pro šrouby Počet Délka Šířka Délka větracích větracích otvorů otvorů cca kg , , , Mřížka větrací 385 x 220 x 11 S excentrickým uzavíráním vzduchu, 13 větracích otvorů o délce 165 Zástavbový rozměr 355 x 186, 8 x ø 3,2 pro šrouby Materiál: plast Barva: slonová kost : 0,37 kg Mřížka větrací 380 x větracích otvorů o délce 85 Materiál: hliník : 0,44 kg

58 DOPLŇKY SKŘÍNÍ VĚTRACÍ OKNA Střešní okno, kouřové šedé 350x500, : 2,25 kg / ks Náhradní díl sklo čiré Pro střešní okno /2002

59 DOPLŇKY SKŘÍNÍ VĚTRACÍ OKNA / Název Materiál Rozměr kg plech - černý lak 0, Klapka větrací střešní hliník 265 x 210 0, hliník 0, Těsnění guma černá 260 x 205 0, Větrací mřížka Určeno pro : / / Materiál : hliník Rozměr: 265 x 210 : 0,12 kg / ks 04/ /2002

60 DOPLŇKY SKŘÍNÍ VĚTRACÍ OKNA Název Barva Pozn Střešní okno 405 x 405 opal Světlost otvoru 395 x 395, Střešní okno 405 x 405 hnědá poklop 515 x 515, akrylát kg 2,4 10/2004
