Výrobce si vyhrazuje právo na takové úpravy výrobku oproti předložené dokumentaci, které povedou ke zlepšení vlastností výrobku.

Transkript

1

2 Vážený zákazníku, blahopřejeme Vám ke koupi výrobku EasyGate. Tento nový výrobek byl vyvinut a vyroben s důrazem na maximální užitnou hodnotu, kvalitu a spolehlivost. Našim přáním je, abyste byl s GSM bránou zcela a dlouho spokojen, proto EasyGate používejte pro účely, pro které byl navržen a vyroben, v souladu s tímto návodem. Výrobce si vyhrazuje právo na takové úpravy výrobku oproti předložené dokumentaci, které povedou ke zlepšení vlastností výrobku. Bezpečnostní pokyny Nezapínejte EasyGate poblíž lékařských přístrojů. Může dojít k rušení funkce přístrojů. Vzdálenost antény od kardiostimulátorů by měla být min. 0,5m. Nezapínejte EasyGate na palubě letadla. Nezapínejte EasyGate v blízkosti čerpacích stanic, chemických zařízení, nebo v oblastech, kde se pracuje s trhavinami. Jakýkoli zákaz používání mobilních telefonů platí i pro EasyGate, pokud jeho důvodem je vyzařování vysokofrekvenční energie. EasyGate může rušit funkci televizorů, radiopřijímačů a PC. Pozor! EasyGate obsahuje části, které mohou spolknout malé děti (SIM karta, anténa,...). Napětí uvedené na adaptéru nesmí být překročeno. Pokud připojujete EasyGate na jiný zdroj napájení, prověřte, že napětí je v povoleném rozsahu. Pokud EasyGate doslouží, likvidujte ho dle zákonných ustanovení.

3 Verze uživatelského manuálu verze změny proti předchozím verzím 1.00 Uživatelský manuál odpovídá EasyGate s verzí FW 1.00D Nový parametr umožňující nastavení oznamovacího tónu. Aktualizována signalizace LED Uživatelský manuál odpovídá EasyGate s verzí FW 1.00E. Oznamovací tón je po inicializaci nastaven na trvalý. Uživatelský manuál odpovídá EasyGate s verzí FW 1.00F. Nová funkce: tarifikace hovoru pulsy 16 nebo 12 khz. Nová funkce: signalizaci navázání a rozpadu hovoru impulsem 16 nebo 12 khz. Uživatelský manuál odpovídá EasyGate s verzí FW 1.00G Podpora analogového faxu pouze na některých modelech. Aktualizace Výrobce průběžně reaguje na požadavky zákazníků zdokonalováním programového vybavení. Aktuální firmware pro řídící procesor EasyGate, programovací nástroj a uživatelský manuál jsou k dispozici na internetových stránkách Podrobný popis aktualizace řídícího programu EasyGate (upgrade firmware) je popsán v kapitole věnované programovacímu nástroji pro PC.

4 Balící list Balení EasyGate obsahuje následující položky: Položka EasyGate množství 1 ks anténa 1 ks 1) napájecí adaptér telefonní kabel sériový kabel pro spojení s PC konektor pro připojení ke vstupu pro odesílání SMS hmoždinky vruty 1 ks 1 ks 1 ks 1 ks 2 ks 2 ks uživatelský manuál 1 ks 2) příručka pro rychlé zprovoznění + vrtací šablona 1 ks programové vybavení na CD-ROM 1 ks 3) záruční list 1 ks Poznámky: 1) Balení obsahuje anténu pro přímé připojení k SMA konektoru na EasyGate. Pokud instalujete EasyGate v místě se špatným GSM signálem, lze přiobjednat anténu s kabelem. 2) Uživatelský manuál je v elektronické podobě na CD-ROM 3) Přiložené programové vybavení: EasyGate PCManager Driver EasyGate pro PC Uživatelský manuál Seznamy AT příkazů použitých GSM modulů SIEMENS

5 OBSAH 1. POUŽITÍ EASYGATE ZÁKLADNÍ FUNKCE VÝHODY POUŽITÍ EASYGATE INSTALACE SPRÁVNÉ UMÍSTĚNÍ PŘIPOJENÍ EXTERNÍ ANTÉNY INSTALACE SIM KARTY POPIS KONEKTORŮ PŘIPOJENÍ TELEFONNÍ LINKY PŘIPOJENÍ NAPÁJENÍ PŘIPOJENÍ VSTUPU PRO ODESLÁNÍ SMS PŘIPOJENÍ PC INDIKACE STAVŮ EASYGATE INDIKAČNÍ LED DIODY TÓNY NA TELEFONNÍ LINCE ZABEZPEČENÍ SIM KARTY POMOCÍ PIN ZADÁNÍ PIN POMOCÍ PCMANAGERU ZADÁNÍ PIN PO TELEFONNÍ LINCE AUTOMATICKÉ ZADÁNÍ PIN TELEFONOVÁNÍ ODCHOZÍ HOVOR PŘÍCHOZÍ HOVOR AUTOMATICKÉ VOLÁNÍ ("BABY CALL") TARIFIKAČNÍ IMPULSY 16 NEBO 12 KHZ FAXOVÝ PŘENOS (POUZE NA MODELECH S FAX PŘEVODNÍKEM!) VSTUP PRO ODESÍLÁNÍ SMS COM SÉRIOVÉ ROZHRANÍ PROGRAMOVÁNÍ, MONITORING PŘENOS DAT MEZI DVĚMA POČÍTAČI DATOVÝM SPOJENÍM CSD PŘIPOJENÍ NA INTERNET DATOVÝM SPOJENÍM CSD, NEBO VYSOKORYCHLOSTNÍM DATOVÝM SPOJENÍM GPRS ODESÍLÁNÍ A PŘÍJEM SMS KOMBINACE PROVOZU NA COM S HLASOVÝM VOLÁNÍM SEZNAM PODPOROVANÝCH AT PŘÍKAZŮ PROGRAMOVÁNÍ PARAMETRŮ EASYGATE PROGRAMOVÁNÍ PO TELEFONNÍ LINCE PROGRAMOVÁNÍ POMOCÍ PC TABULKY PARAMETRŮ ŘEŠENÍ PROBLÉMŮ SEZNAM ZKRATEK TECHNICKÉ PARAMETRY...31

6 1. Použití EasyGate 1.1. Základní funkce EasyGate je prioritně určen pro přenos hlasu mezi GSM sítí a připojeným koncovým zařízením s rozhraním FXO (pobočková ústředna, telefon, záznamník...). Ve spojení s PC a příslušným programovým vybavením je možné navazovat datová spojení (GPRS, CSD), odesílat a přijímat SMS zprávy. Pomocí vstupu pro odeslání SMS lze odeslat SMS na jedno přednastavené číslo. Na některých modelech je možné přenos analogových faxů Výhody použití EasyGate Úspora telefonních poplatků přesměrováním GSM hovorů na EasyGate ušetříte za spojení mezi VTS a mobilní sítí. Jednoduchá instalace EasyGate je předurčen pro okamžité použití bez nutnosti programování. Vše potřebné v balení v balení EasyGate naleznete vše co můžete potřebovat k provozu (napájecí adaptér, telefonní kabel, sériový kabel pro PC, konektor pro SMS vstup a programové vybavení na CD-ROM) Řešení pro místa bez telefonních linek - horské chaty, výstavy, konference, CLIP - EasyGate je vybaven funkcí vysílání identifikace volajícího pomocí FSK, při spojení s koncovým zařízením, které je schopné identifikaci volajícího přijmout budete vědět kdo volá. Rychlé datové spojení EasyGate přenáší data pomocí vysokorychlostního přenosu GPRS (GPRS class 10 max. 85,6 kb/s) Vstup pro odeslání SMS jednoduše odešlete SMS na přednastavené číslo spojením kontaktu. Vhodné pro dohled zařízení, jednoduché zabezpečení atd. Snížení nebezpečí ozáření - při telefonování se nevystavujete přímému vlivu vysokofrekvenčního elektromagnetického pole antény, jako v případě mobilního telefonu. Pokrytí všech GSM sítí - EasyGate je vyráběn ve verzi dualband (900 a 1800Mhz), triband pro evropské trhy (900, 1800 a 1900Mhz) a triband pro americký trh (850, 1800 a 1900Mhz). 1

7 2. Instalace 2.1. Správné umístění EasyGate je určen k umístění na svislou plochu pomocí závěsných otvorů (otvory ve zdi vyvrtáte pomocí vrtací šablony), v této poloze je nejlepší příjem GSM signálu vzhledem ke svislé anténě. V místech s dobrým signálem je možné EasyGate provozovat i položený. EasyGate je třeba umístit s ohledem na kvalitu GSM signálu lze ověřit pomocí PCManageru. Vzhledem k vyzařovanému elektromagnetickému rušení umístěte EasyGate mimo dosah citlivých přístrojů a lidského těla. Povolený rozsah pracovních teplot je uveden v kapitole Technické parametry. EasyGate není možné provozovat na místech s přímým slunečním zářením nebo v blízkosti tepelných zdrojů. EasyGate je určen do vnitřních prostor. Nesmí být vystaven dešti, stékající vodě, kondenzující vlhkosti, mlze, apod. EasyGate nesmí být vystaven agresivním plynům, výparům kyselin, rozpouštědel apod. EasyGate není určen do prostředí se zvýšenými vibracemi, jako jsou dopravní prostředky, strojovny apod. 2

8 2.2. Připojení externí antény Do anténního konektoru SMA našroubujte přiloženou anténu. Konektor antény dotahujte lehce rukou, nepoužívejte klíče! V běžných podmínkách má přiložená anténa dostatečný zisk pro bezproblémový provoz. V místech se slabým signálem, nebo pokud chcete anténu umístit do jiného místa než EasyGate, je možné použít anténu s kabelem zakončeným SMA konektorem (není součástí balení). Anténa by měla být ve svislé poloze. Parametry antény a kabelu jsou uvedeny v kapitole Technické parametry Instalace SIM karty Ověřte zda je SIM karta GSM operátora určena pro GSM síť podporovanou Vaší verzí EasyGate. Na zadní straně EasyGate odklopte držák SIM karty, vložte SIM kartu a držák opět zaklopte včetně zaklapnutí pojistky proti odklopení. Služby operátora a SIM karty jako přesměrování, omezení hovorů, preferované sítě, SMS centrum atd. je nutné nastavit před vložením SIM karty do EasyGate v mobilním telefonu. 3

9 2.4. Popis konektorů Vstup pro odesílání SMS Telefonní linka RJ 12, 6/2 Napájecí konektor DC Jack 2,1mm RS232C sérové rozhraní D-Sub 9 kontaktů 2.5. Připojení telefonní linky Připojení k pobočkové ústředně EasyGate připojte na volnou vnější linku Vaší pobočkové ústředny (FXO). Ústřednu naprogramujte tak, aby odchozí hovory do GSM sítě byly směrovány na EasyGate. EasyGate je vybaven funkcí identifikace volajícího (CLIP) pomocí FSK, pokud je Vaše ústředna schopna identifikaci volajícího zpracovat, je výhodné tuto funkci zapnout Připojení k telefonnímu přístroji (záznamníku, mincovnímu automatu) K EasyGate můžete připojit běžný telefon, záznamník nebo jiné koncové zařízení s rozhraním FXO. Ke speciálnímu modelu lze připojit analogový fax. EasyGate je vybaven funkcí identifikace volajícího (CLIP) pomocí FSK, proto je vhodné připojit koncové zařízení, které je schopné identifikaci volajícího zobrazit Připojení napájení EasyGate je napájen stejnosměrným napětím v rozsahu 10-16V. Při napájení z jiného zdroje, než z přiloženého napájecího adaptéru je nutné zajistit povolený rozsah napětí a správnou polaritu vyznačenou u napájecího konektoru EasyGate. Napájení nepřipojujte pokud není k EasyGate připojena anténa, může dojít k poškození GSM modulu Připojení vstupu pro odeslání SMS Pro jednoduché připojení k EasyGate jste dostali speciální konektor. Konektor je vybaven šroubovacími svorkami pro připojení drátů vedoucích ke spínacímu kontaktu (sledovanému zařízení). Druhý konec konektoru lze zasunout do příslušného konektoru na panelu EasyGate. Vstup je designován pro spínací kontakt zapojený mezi piny vstupu. Vstup je aktivován sepnutím kontaktu (propojením pinů navzájem). Lze použít i tranzistorový spínač, nebo logický signál, vývod konektoru blíže linkovému konektoru je spojen se zemí zařízení, vzdálenější je aktivní. Vstup je chráněn proti přepětí do +12V. 4

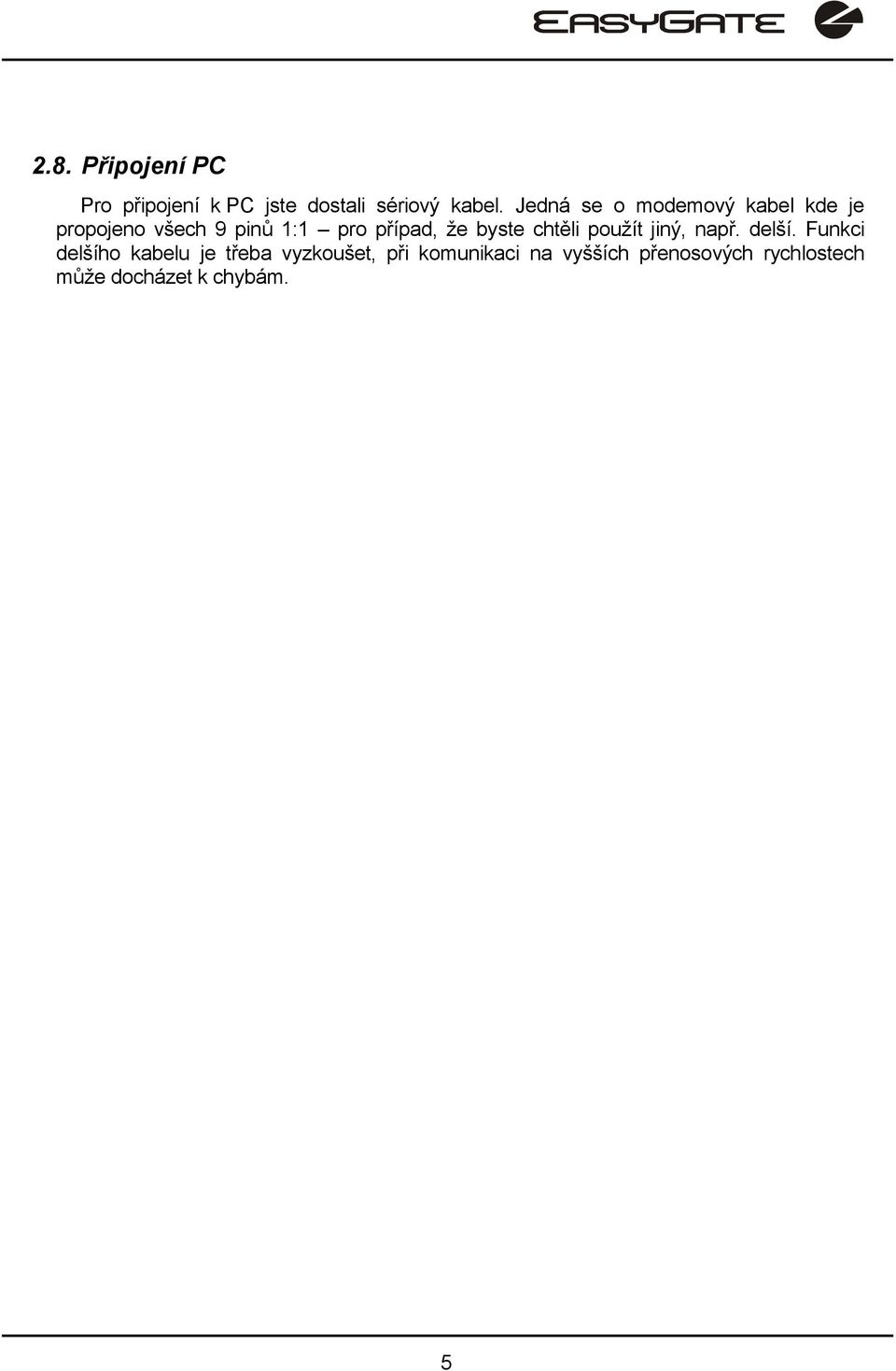

10 2.8. Připojení PC Pro připojení k PC jste dostali sériový kabel. Jedná se o modemový kabel kde je propojeno všech 9 pinů 1:1 pro případ, že byste chtěli použít jiný, např. delší. Funkci delšího kabelu je třeba vyzkoušet, při komunikaci na vyšších přenosových rychlostech může docházet k chybám. 5

11 3. Indikace stavů EasyGate 3.1. Indikační LED diody název Napájení GSM síť telefonní linka význam svítí = EasyGate je zapnutý na napájení. bliká 1x za 2s = HW chyba, kontaktujte výrobce svítí = přihlášeno do GSM bliká 1x za 1s = nepřihlášeno do GSM sítě, SIM karta vložena bliká 1x za 3s = nepřihlášeno do GSM sítě, SIM karta nevložena bliká 4x rychle za sebou = zadejte PIN bliká 8x rychle za sebou = zadejte PUK bliká rychle za sebou = všechny funkce blokovány. Vaše SIM neodpovídá blokování EasyGate na GSM operátora. nesvítí = klidový stav bliká rychle= vyvěšená linka nebo vyzvánění svítí = hovor bliká 1x za 3s = probíhá datové spojení na faxových modelech: bliká 2x poté pauza = faxový přenos; po zapnutí znamená nutnost upgradovat FW. bliká 3x poté pauza = faxový přenos 3.2. Tóny na telefonní lince Provozní tóny GSM brána vysílá do telefonní linky tóny, oznamující její provozní stav. Frekvence těchto tónů je 425 Hz. oznamovací tón: trvalý tón,nebo podle nastavení. EasyGate je registrován do GSM sítě a je připraven přijímat volbu vyzváněcí tón: volaný účastník je vyzváněn tento tón je vysílán sítí GSM obsazovací tón: Vysílá se v těchto případech: není instalována SIM karta EasyGate není registrován do GSM sítě 6

12 EasyGate je registrován do cizí sítě, a roaming je zakázán volané číslo má příliš mnoho číslic (více než 30) volané číslo je zakázané volaný účastník je obsazený volaný účastník zavěsil (rozpad spojení) signalizace konce volby: ukončen příjem volby, sestavuje se spojení PIN tón: je požadováno zadání kódu PIN je vysílán po zapnutí, pokud je zapotřebí zadat PIN ručně PUK tón: je požadováno zadání kódu PUK je vysílán po opakovaném chybném zadání kódu PIN a následném zablokování SIM karty Tóny v programovacím režimu Během programování parametrů po telefonní lince jsou vysílány tóny pro potvrzení zadávaných hodnot. Jednotlivé tóny se liší melodií. Potvrzení: potvrzení, že zadané servisní heslo nebo číslo parametru bylo přijato a je správné Odmítnutí: nesprávné číslo parametru nesprávná hodnota parametru vysílán po stornování parametru znakem Uložení: signalizuje, že zadaná hodnota parametru je správná a byla uložena 7

13 4. Zabezpečení SIM karty pomocí PIN Pokud je SIM karta chráněna PIN a PIN nebyl naprogramován do paměti v EasyGate, je tento stav indikován kontrolkou GSM sítě a do linky je vysílán PIN tón Zadání PIN pomocí PCManageru Stejně jako ostatní parametry lze i PIN zadat programovacím nástrojem pro PC. Při následném zapnutí EasyGate bude PIN zadán automaticky Zadání PIN po telefonní lince PIN lze zadat po telefonní lince DTMF volbou podle tohoto postupu: 1. Zvedněte linku, slyšíte PIN tón 2. pomocí DTMF volby zadejte PIN, stornovat chybně zadaný PIN lze zavěšením telefonní linky před vysláním znaku 3. zadání ukončete 4. pokud slyšíte po chvíli (i několik sekund) obsazovací tón zadali jste PIN správně, zavěste a vyčkejte přihlášení do GSM sítě 5. pokud slyšíte po chvíli znovu PIN tón zadali jste PIN chybně, můžete PIN zadat znovu správně 6. pokud slyšíte po chvíli znovu PUK tón zadali jste PIN chybně a SIM karta je blokována. Odblokování pomocí PUK musíte provést v mobilním telefonu. Poté co PIN zadáte správně, je uložen v paměti EasyGate jako byste ho naprogramovali PCManagerem. Při příštím zapnutí EasyGate bude PIN zadán automaticky Automatické zadání PIN Pokud je PIN uložen v paměti EasyGate, není potřeba ho po zapnutí zadávat je zadán automaticky. Tato funkce se uplatní při výpadku napájení, po obnovení napájení je EasyGate během chvíle opět schopen provozu bez nutného zásahu obsluhy. Pozor! Při změně SIM karty nebo PIN na kartě je jeden pokus o zadání PIN zmařen pokusem zadat PIN automaticky. Pokud je automaticky zadávaný PIN chybný, je z vnitřní paměti smazán, aby nebyl znovu zadán při vypnutí a zapnutí. Po neúspěšném automatickém zadání PIN zbývají většinou ještě dva pokusy na ruční zadání. Neúspěšnému automatickému zadání PIN lze předejít, pokud při změně SIM karty ručně smažete, nebo správně naprogramujete PIN v paměti EasyGate pomocí PCManageru. 8

14 5. Telefonování Postup sestavování odchozího a příchozího hovoru je pro názornost popsán pro připojený analogový telefon. Při spojení EasyGate s pobočkovou ústřednou je princip stejný, jen je třeba správně naprogramovat náběh hovorů do GSM sítě na linku s EasyGate. Při spojení s pobočkovou ústřednou je vhodné nejdříve funkci EasyGate ověřit připojením telefonu. Dále předpokládejme, že je vložena SIM karta, zadán PIN, nebo není PIN vyžadován, připojena anténa a EasyGate je přihlášen do GSM sítě trvale svítí kontrolka GSM síť a po vyzvednutí linky je slyšet oznamovací tón Odchozí hovor 1. Vyvěste telefon, uslyšíte oznamovací tón a kontrolka Linka začne blikat. 2. Volte číslo účastníka GSM sítě. EasyGate je z výroby nastaven pro příjem tónové volby (DTMF), je vhodné přepnout telefon na tuto volbu. Pokud Váš telefon umí vysílat jen pulsní volbu je nutné EasyGate naprogramovat pro příjem této volby. Během volby nesmí prodleva mezi číslicemi být delší než 5s (programovatelný parametr). Po uplynutí této doby se číslo považuje za kompletní a je voleno do GSM sítě. 3. Po odvolení poslední číslice následuje krátká prodleva, EasyGate očekává další případnou volbu, následuje signalizace konce volby a vlastní sestavování spojení. 4. Pokud je volaný účastník dostupný, uslyšíte vyzváněcí tón. Při obsazení volaného účastníka uslyšíte tón obsazovací, nebo některé z hlášení provozovatele GSM sítě. 5. Při vyzvednutí hovoru volaným účastníkem je navázán hovor. Kontrolka Linka trvale svítí po celou dobu hovoru. 6. Hovor ukončíte zavěšením telefonu. Kontrolka Linka zhasne. Pokud zavěsí první volaný účastník, uslyšíte ve sluchátku obsazovací tón, zavěste telefon Příchozí hovor 1. Příchozí hovor je signalizován vyzváněním telefonu. Kontrolka Linka během vyzvánění bliká. Pokud je EasyGate naprogramován vysílá mezi 1. a 2. zvoněním identifikaci volajícího pomocí FSK signalizace (CLIP). Moderní telefony umí takto vysílané číslo volajícího zobrazit na svém displeji. 2. Vyvěste telefon, tím je navázán hovor. Kontrolka Linka trvale svítí po celou dobu hovoru. 3. Hovor ukončíte zavěšením telefonu. Kontrolka Linka zhasne. Pokud zavěsí první volaný účastník, uslyšíte ve sluchátku obsazovací tón, zavěste telefon. 9

15 5.3. Automatické volání ("baby call") Pokud je naprogramován baby call, je od vyzvednutí telefonu odpočítáván naprogramovaný čas. Pokud do vypršení tohoto času nezačnete s volbou, oznámí EasyGate uplynutí času signalizací konce volby a začne automaticky sestavovat hovor na přednastavené číslo od tohoto okamžiku je chování EasyGate shodné jako po ukončení volby při normálním odchozím hovoru. Jakákoliv volba během odpočítávání času pro baby call tuto funkci ruší a je uskutečněn normální odchozí hovor Tarifikační impulsy 16 nebo 12 khz EasyGate je vybaven vysílačem tarifikačních impulsů. Tarifikační impulsy slouží připojenému koncovému zařízení ke stanovení ceny, nebo doby hovoru. EasyGate poskytuje pouze pseudotarifikaci tj. nevysílá tarifní impulsy podle skutečné ceny hovoru u operátora, ale pouze podle naprogramovaných parametrů. Musíte naprogramovat specifické parametry v tabulce směrování pro nastavení tarifikace hovorů s různými předčíslími. Pro koncová zařízení, která neumějí využít pro stanovení začátku a konce hovoru přepólování telefonní linky, lze nastavit signalizaci začátku a konce spojení tarifikačním impulsem. 10

16 6. Faxový přenos (pouze na modelech s FAX převodníkem!) EasyGate s faxovým převodníkem umožňuje odesílat a přijímat faxové zprávy pomocí analogového faxu Group 3 připojeného k telefonní lince. Faxová služba musí být aktivována u GSM operátora. (Pozor na záměnu s internetovými službami jako Mobile Box a podobně zde se jedná o jiné služby, přestože je operátor označuje jako fax.) Odeslání faxové zprávy Před vytáčeným číslem volte kód *01*, který informuje EasyGate o tom, že následující volání je faxové. Přijetí faxové zprávy Doporučujeme aktivovat zvláštní faxové číslo na Vaší SIM kartě tzv. multinumbering. Faxové zprávy musí být směrovány na toto faxové číslo, příchozí fax bude automaticky rozpoznán pro bezproblémový příjem. Jestliže není speciální faxové číslo aktivováno, faxový hovor z analogové telefonní sítě není detekován jako faxový a je směrován hovorovým kanálem GSM sítě. Faxový přenos nelze hovorovým kanálem uskutečnit. V tomto případě je možno aktivovat faxový přenos takto: Vyzvedněte telefonní linku, volte kód *9901# a opět zavěste. EasyGate je nyní připraven přijmout fax z analogové sítě, po faxovém přenosu je toto nastavení zrušeno. 11

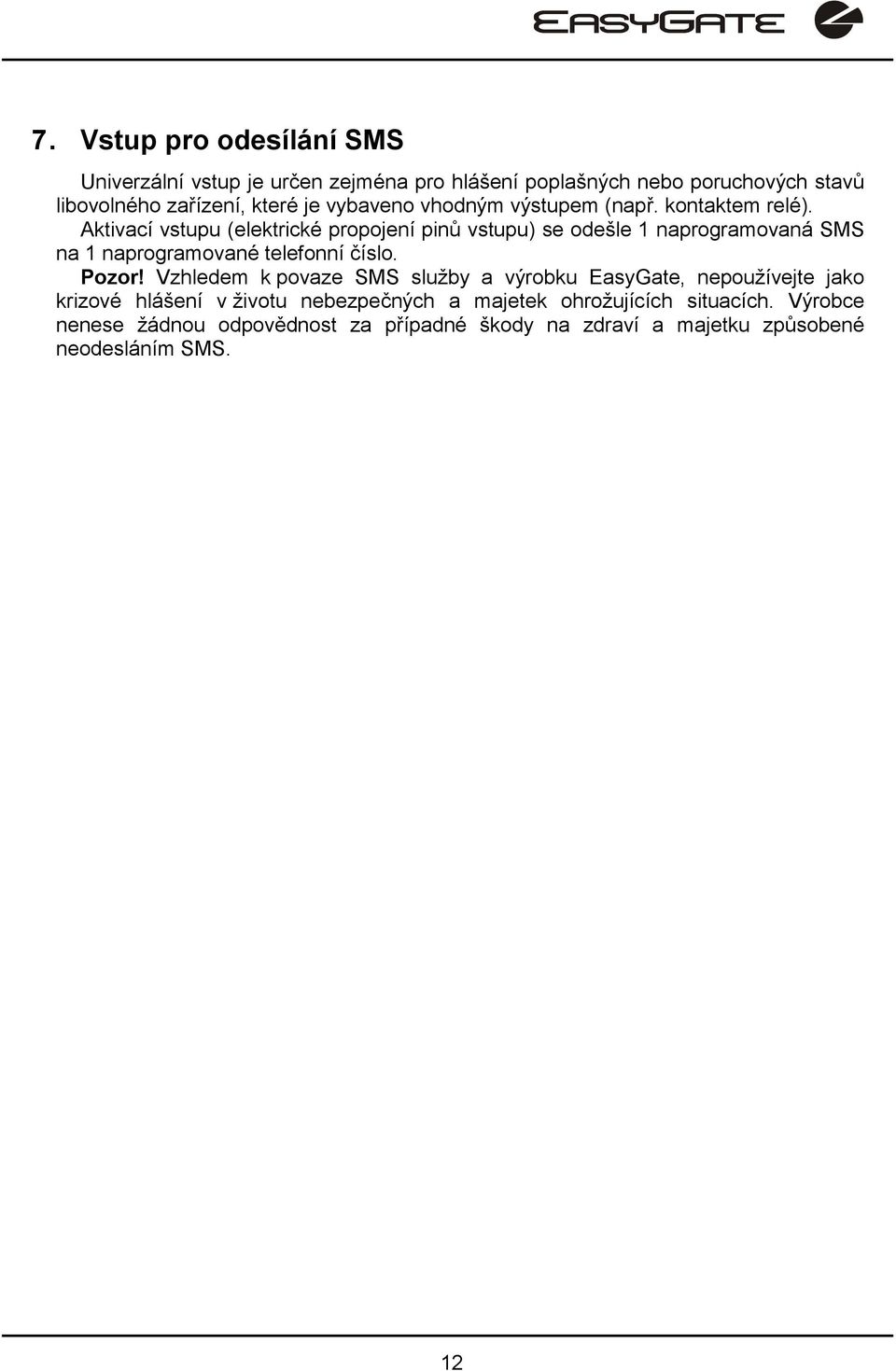

17 7. Vstup pro odesílání SMS Univerzální vstup je určen zejména pro hlášení poplašných nebo poruchových stavů libovolného zařízení, které je vybaveno vhodným výstupem (např. kontaktem relé). Aktivací vstupu (elektrické propojení pinů vstupu) se odešle 1 naprogramovaná SMS na 1 naprogramované telefonní číslo. Pozor! Vzhledem k povaze SMS služby a výrobku EasyGate, nepoužívejte jako krizové hlášení v životu nebezpečných a majetek ohrožujících situacích. Výrobce nenese žádnou odpovědnost za případné škody na zdraví a majetku způsobené neodesláním SMS. 12

18 8. COM sériové rozhraní Kompletní sériové rozhraní RS-232C na konektoru s devíti kontakty je shodné s jakýmkoli externím modemem. Přenosová rychlost může být v rozsahu 1200 až bitů/s (EasyGate podporuje autobauding, tj. na odeslaný AT příkaz na jakékoliv rychlosti v povoleném rozsahu odpoví na shodné rychlosti a na tuto rychlost zůstane nastaven.). Nastavení přenosu musí být 8 bitů bez parity s jedním STOP bitem (8N1). Řídící procesor EasyGate využívá pro sestavování hovorů stejné rozhraní, proto musí mít možnost externí sériové rozhraní blokovat. Děje se tak příslušnými řídícími dráty sériového rozhraní. Veškerý SW na PC musí mít nastavené hardwarové řízení přenosu (HW handshaking). COM lze použít pro : programování a monitoring. přenos dat mezi dvěma počítači datovým spojením CSD. připojení na internet datovým spojením CSD nebo vysokorychlostním spojením GPRS Odesílání a příjem SMS Programování, monitoring Na přibaleném CD-ROM je instalace programu EasyGate PCManager. Program nainstalujte na své PC. Program je určen pro programování parametrů EasyGate. Konfiguraci dokáže načíst z paměti a uložit do paměti EasyGate. Zároveň lze všechny parametry uložit do souboru ve Vašem počítači jako záloha, nebo pro nahrání do jiného EasyGate. EasyGate PCManager obsahuje i jednoduchý monitorovací nástroj. Za provozu EasyGate lze zjistit název GSM operátora, sílu signálu, identifikační čísla související s GSM modulem a SIM atd Přenos dat mezi dvěma počítači datovým spojením CSD CSD je datové spojení v GSM síti s přenosovou rychlostí max bitů/s. Funguje jako klasické spojení dvou modemů (AT příkazy ATD, ATH, ATA,...). Lze se spojit s jiným GSM modemem, nebo modemem v síti VTS. Pozor! Při volání ze sítě VTS přichází datové i faxové volání jako hlasové (vyzvání na telefonní lince), protože analogová síť není schopná rozpoznat, že volání iniciuje modem nebo fax. Je nutné mít na SIM kartě speciální telefonní čísla pro datové a faxové přenosy, která jsou odlišné od čísla pro hlasová volání. Při příchozím volání na tato čísla, zajistí GSM síť, že volání přijde jako datové/faxové a zvoní na sériovém rozhraní COM. 13

19 8.3. Připojení na internet datovým spojením CSD, nebo vysokorychlostním datovým spojením GPRS Pro připojení na internet nainstalujte nejdříve ovladač faxmodemu z CD-ROM EasyGate. Druhou možností je využít instalační wizard od GSM operátora, pokud podporuje příslušný GSM modul SIEMENS instalovaný v EasyGate (SIEMENS MC39i, MC55, nebo MC56). Instalační wizard obvykle nakonfiguruje i telefonické připojení sítě. Pokud provádíte ruční instalaci je třeba ho nastavit. Informujte se u svého GSM operátora na instrukce pro připojení na internet, protože toto nastavení je u každého operátora jiné (jde zejména o vytáčené telefonní číslo, DNS, a jiné). V případě režimu GPRS je třeba nastavit APN ve zvláštních nastaveních modemu: Například: at+cgdcont=1,"ip","internet.t-mobile.cz" Pozor! Pro GPRS spojení většinou GSM operátor uvádí ve svých instrukcích telefonní číslo pro GPRS připojení *99#. GSM moduly SIEMENS potřebují toto číslo ve formátu *99***1# Datové spojení CSD, nebo GPRS? Při spojení CSD je maximální přenosová rychlost bitů/s. Po celou dobu spojení je rezervováno spojení v GSM síti, s tím většinou souvisí i tarifikace takového spojení podle času spojení. Spojením CSD lze datově propojit dvě PC. EasyGate je vybaven GSM moduly disponujících GPRS class 10 (4+2 timesloty), to znamená, že dokáže přenášet data ve směru do PC rychlostí až bitů/s, ve směru do GSM sítě poloviční rychlostí. GPRS spojení nelze využít na propojení dvou zařízení v síti. Lze jej použít pouze k připojení k APN např. k internetu. Většina GSM operátorů tarifikuje GPRS spojení jen podle objemu přenesených dat, nebo paušálem, proto je GPRS spojení vhodné k dlouhodobému připojení s občasným přenosem dat Odesílání a příjem SMS Posílání a příjem SMS je možný pomocí příslušných AT příkazů. Existuje celá řada programů pro PC, které tento princip využívají. Nainstalujte SW, který je určen pro GSM moduly SIEMENS (fungují i programy určené pro mobilní telefony SIEMENS). SMS lze odesílat a přijímat i během hovoru probíhajícího na EasyGate. 14

20 8.5. Kombinace provozu na COM s hlasovým voláním Jak již bylo řečeno, přenos SMS zpráv je možný i během probíhajícího hovoru na telefonní lince. SMS program je dočasně blokován jen při sestavování odchozího spojení a při vyzvánění příchozího hovoru. Stejným způsobem se chová i monitoring v PCManageru. Při sestavování hlasového spojení se na čas zobrazuje zpráva, že je EasyGate blokován. Během datového spojení CSD není možní navázat žádný hovor. Během spojení GPRS je možné navázat odchozí i příchozí hovor. Během celého hovoru zůstává datové spojení GPRS aktivní, ale nelze přenášet žádná data (EasyGate je GPRS terminál třídy B). Po ukončení hovoru se přenos dat okamžitě znovu rozběhne Seznam podporovaných AT příkazů Na CD-ROM EasyGate jsou originální soubory ke GSM modulům SIEMENS ve formátu PDF. Pozor! Vzhledem k tomu, že GSM modul je prioritně používán řídícím procesorem EasyGate pro sestavování hovorů je třeba AT příkazy používat s rozvahou mohlo by dojít k přenastavení parametrů GSM modulu a tím znemožnění funkce EasyGate. Většina problémů by se měla vyřešit tím, že EasyGate vypnete a znovu zapnete, řídící procesor provede úplnou inicializaci GSM modulu. Nepoužívejte zejména: ATQ1 ATS3= ATS4= ATS5= ATV0 AT&C0 AT+IPR= AT+CFUN= AT+CMUT= AT+CMUX= AT+CSCS= AT^SAIC= AT^SM20= AT^SMSO= AT^SNFA= AT^SNFD= AT^SNFI= AT^SNFM= AT^SNFO= AT^SNFPT= AT^SNFS= AT^SNFV= AT^SNFW= 15

21 9. Programování parametrů EasyGate Všechny parametry EasyGate jsou od výrobce nastaveny tak, aby se nemusely měnit vyhoví většině uživatelů. Pokud potřebujete změnit chování EasyGate máte dvě možnosti: programování pomocí PC s nainstalovaným PCManagerem. Na PC lze nastavit všechny funkce podporované EasyGate. Programováni po telefonní lince pomocí DTMF volby. Tímto způsobem lze nastavit jen několik základních funkcí Programování po telefonní lince 1. Vyvěste telefon, uslyšíte oznamovací tón, nebo obsazovací tón a kontrolka Linka začne blikat. 2. Pomocí DTMF volby zadejte servisní heslo (od výrobce 12345, lze měnit), stornovat chybně zadané heslo lze zavěšením telefonní linky před vysláním znaku. 3. Zadání servisního hesla ukončete. 4. Pokud jste zadali heslo správně uslyšíte tón potvrzení. V opačném případě se může stát, že odvolené číslo bude odesláno do GSM sítě jako hovor, pokud tedy neuslyšíte tón potvrzení, zavěste telefon. 5. Po tónu potvrzení, se EasyGate nachází až do zavěšení linky v programovacím režimu. 6. Zadejte číslo programovaného parametru a ukončete. Pokud je číslo parametru správné uslyšíte tón potvrzení, v opačném případě uslyšíte tón odmítnutí a pokuste se zadat číslo parametru znovu. 7. Po správném zadání čísla parametru zadejte hodnotu parametru v povoleném rozsahu a ukončete. Pokud je hodnota parametru v povoleném rozsahu uslyšíte tón uložení, v opačném případě uslyšíte tón odmítnutí. V obou případech můžete pokračovat novým zadáním čísla parametru. Číselné parametry se zadávají číslem v jednotkách uvedených u popisu parametrů. Pro parametry, které mají nastavení ANO/NE platí ANO= a NE=. Jakékoliv číselné zadání v programovacím režimu lze stornovat znakem. Uslyšíte tón odmítnutí a pokračujte novým zadáním čísla parametru. Parametry jsou uloženy v okamžiku vyslání tónu uložení. Programování ukončete zavěšením telefonu. Příklad: zadání hesla, OK parametr hlasitost vysílání, OK nastaveno na střední úroveň, uloženo neexistující číslo parametru, odmítnutí 16

22 9.2. Programování pomocí PC Pro programování je potřeba připojit EasyGate sériovým kabelem k PC a mít nainstalovaný EasyGate PCManager. Programování je intuitivní a jednoduché. Vše je opatřeno doprovodnými texty, které se objevují nad vším na co ukážete myší. Načtení a uložení dat do EasyGate, včetně nahrání nového řídícího programu do procesoru EasyGate (upgrade) se provádí ve speciálním režimu, ve kterém EasyGate čeká asi 3s po zapnutí (svítí všechny kontrolky). Pokud v této době dostane pokyn od PCManageru zůstane v tomto režimu dokud je potřeba. Pokud nedojde po ukončení PCManageru k resetu EasyGate, vypněte a zapněte ho. Manipulace s daty Tabulky s parametry Výběr jazyka Monitoring Základní postup programování 1. Spusťte PCManager, na pravé straně zvolte jazyk pro zobrazení všech textů. 2. Na levé straně klikněte na ikonu disku pro manipulaci s daty. 3. Načtěte data z EasyGate pokud není EasyGate ve speciálním programovacím režimu, budete vyzváni k jeho vypnutí a opětovnému zapnutí. 4. Na levé straně klikněte na ikonu tabulek s parametry. 5. Parametry jsou rozděleny do tabulek podle funkce. Pokud myší ukážete na parametr zobrazí se nápověda. Nastavte vše podle potřeby. 6. Znovu klikněte na ikonu disku pro manipulaci s daty. 7. Uložte data do EasyGate pokud není EasyGate ve speciálním programovacím režimu, budete vyzváni k jeho vypnutí a opětovnému zapnutí. 17

23 Další možnosti manipulace s daty Naprogramované parametry se dají kromě paměti EasyGate, uložit i do souboru na disk PC a opět nahrát do PCManageru. To je vhodné pro zálohování funkčních konfigurací, nebo pokud chcete uložit do jiného EasyGate stejnou konfiguraci. Pozor! V tabulce Zabezpečení se nachází PIN a servisní heslo. Tyto parametry mají zvláštní režim. Z bezpečnostních důvodů se neukládají do souboru v PC. Pokud nahrajete do PCManageru soubor z PC a nahrajete ho do EasyGate, neměl by se PIN ani servisní heslo v EasyGate změnit, pokud tyto parametry ještě před uložením ručně nezměníte. Pozor! Po spuštění PCManageru jsou tabulky vyplněny defaultními hodnotami. Doporučujeme před nastavením parametrů načíst data z EasyGate. Pokud po startu PCManageru data pouze uložíte, budou všechny parametry kromě PIN a servisního hesla v paměti EasyGate nastaveny na defaultní hodnoty. Pozor! PIN a servisní heslo lze změnit jen ručním zadáním, nebo úplnou inicializací v tabulce inicializací Upgrade Výrobce průběžně reaguje na požadavky zákazníků zdokonalováním programového vybavení. Aktuální firmware pro řídící procesor EasyGate, PCManager a uživatelský manuál jsou k dispozici na internetových stránkách Aktuální firmware je vždy součástí instalace nového PCManageru. Postup při upgrade: 1. Spusťte PCManager, na pravé straně zvolte jazyk pro zobrazení všech textů. 2. Na levé straně klikněte na ikonu disku pro manipulaci s daty. 3. Klikněte na upgrade pokud není EasyGate ve speciálním programovacím režimu, budete vyzváni k jeho vypnutí a opětovnému zapnutí. 4. Upgrade proběhne automaticky. Během procesu upgrade nevypínejte PC ani EasyGate! Pozor! PCManager hlídá verzi SW v EasyGate a v souboru pro upgrade. Pokud je verze v souboru novější vše je v pořádku. Uložení SW do EasyGate však proběhne i pokud je verze v souboru stejná nebo starší, v tom případě PCManager pro jistotu vyžaduje potvrzení. Pozor! Vzhledem k měnící se struktuře dat v paměti EasyGate jsou PCManager a EasyGate spárovány podle verzí. Pro programování EasyGate lze použít PCManager s verzí, která se od verze EasyGate liší jen písmenu za verzí (verze je např. 1.00A). PCManager to samozřejmě sám pozná a obsluhu PC upozorní Monitoring Monitoring funguje ve stavu kdy je EasyGate v provozu a zaregistrován do GSM sítě, pokud EasyGate není zaregistrován, je COM blokován a monitoring není možný. Jde o jednoduchou informativní funkci, pomocí které lze zjistit: typ GSM modulu a jeho identifikační číslo IMEI. identifikační číslo SIM karty IMSI a nastavené SMS centrum, které je nutné pro službu posílání SMS. 18

24 jméno GSM operátora a sílu signálu přijímaného EasyGate - pomocí této informace vyhledejte nejvhodnější umístění s nejlepším příjmem GSM signálu (informace je obnovována po 10s). stav linky EasyGate. Zobrazovány jsou stavy klid, odchozí hovor a příchozí hovor včetně telefonního čísla. Během vytáčení čísla a během vyzvánění příchozího hovoru je COM blokován, proto je zobrazován stav klid a PCManager ohlašuje blokování COM. 19

25 9.3. Tabulky parametrů V této kapitole jsou vyjmenovány všechny programovatelné parametry. U každého parametru je uvedena jednotka v níž se uvádí, číslo funkce pro programování po telefonní lince (pokud existuje), popis chování EasyGate, rozsah nastavení, krok nastavení a hodnota po inicializaci Parametry telefonní linky Druh přijímané volby č. funkce: - Výběr druhu volby, kterou má EasyGate přijímat z připojené pobočkové ústředny nebo telefonního přístroje. EasyGate přijímá pouze volbu vybraného druhu, jinou ignoruje. Možnosti nastavení: DTMF -EasyGate přijímá pouze tónovou volbu Pulsní -EasyGate přijímá pouze pulsní volbu Po inicializaci: DTMF Doba vyhodnocení konce volby [s] č. funkce: - Čas, po který EasyGate čeká na další pokračování volby. Po uplynutí této doby začne sestavovat spojení. Možnosti nastavení: 1-15 s Krok nastavení: 1 s Po inicializaci: 5 s Oznamovací tón č. funkce: - Nastavení tónu vysílaného po vyvěšení linky pokud je EasyGate připraven pro příjem volby. Možnosti nastavení: Trvalý -EasyGate vysílá trvalý oznamovací tón Standardní -EasyGate vysílá oznamovací tón shodný s linkou VTS Po inicializaci: Trvalý Tón po ukončení hovoru č. funkce: - Pokud vzdálený účastník zavěsí dříve, účastník připojený k EasyGate uslyší zde zvolený tón. Možnosti nastavení: Obsazovací -EasyGate vysílá po konci hovoru obsazovací tón Trvalý -EasyGate vysílá po konci hovoru trvalý tón Po inicializaci: Obsazovací Minimální zavěšení [ms] č. funkce: - Minimální doba přerušení linkového proudu, kterou EasyGate vyhodnotí jako zavěšení. Možnosti nastavení: ms Krok nastavení: 100 ms Po inicializaci: 500 ms 20

26 Signalizace konce volby pípnutím č. funkce: - Nastavení signalizace ukončení příjmu volby (začátek sestavování odchozího hovoru) pípnutím. Možnosti nastavení: ANO/NE Po inicializaci: ANO Číslo pro automatické volání č. funkce: - Číslo pro funkci automatického volání bez volby -"BabyCall". Pokud je číslo prázdné, funkce je vypnutá. Možnosti nastavení: 0-15 znaků (0-9,*,#,+) Po inicializaci: prázdný Čas do automatického volání [s] č. funkce: - Čas od vyzvednutí linky do zahájení automatického volání (je-li zapnuté). Během této doby čeká EasyGate na volbu, která automatické volání ruší. Tím je umožněna běžná volba i při zapnuté funkci. Možnosti nastavení: 0-15 s Krok nastavení: 1 s Po inicializaci: 0 s Hlasitost vysílání č. funkce: 10 Nastavení hlasitosti vysílání do GSM sítě s krokem 4 db. Možnosti nastavení: 1-5 Krok nastavení: 1 Po inicializaci: 3 = střední hlasitost Hlasitost příjmu č. funkce: 11 Nastavení hlasitosti příjmu z GSM sítě s krokem 4 db. Možnosti nastavení: 1-5 Krok nastavení: 1 Po inicializaci: 3 = střední hlasitost Vysílání CLI č. funkce: 19 Nastavení vysílání identifikace volajícího z GSM sítě na telefonní lince. Umožňuje přenos čísla volajícího, pokud máte na tel. lince zařízení umožňující příjem FSK podle norem ETSI. Možnosti nastavení: Nevysílat -EasyGate nevysílá CLI volajícího na telefonní linku FSK během zvonění -EasyGate vysílá CLI pomocí FSK podle normy ETSI EN (transmission during ringing) tbd. -připraveno pro budoucí použití Po inicializaci: Nevysílat Zaměnit znak + v CLI za č. funkce: - Nastavením tohoto parametru se bude při vysílání CLI do linky zaměňovat znak + v mezinárodním předčíslí za nastavený řetězec. Znak + se nedá přenést protokolem FSK ani volit z koncového zařízení pomocí DTMF. Možnosti nastavení: 0-15 znaků (0-9,*,#) Po inicializaci: prázdný 21

27 Signalizace průběhu hovoru přepólováním č. funkce: - Nastavení signalizace průběhu hovoru přepólováním telefonní linky. Na telefonní lince bude napětí opačné polarity po celou dobu hovoru. Možnosti nastavení: ANO/NE Po inicializaci: NE Signalizace průběhu hovoru tarifním impulsem č. funkce: - Nastavení signalizace navázání a rozpadu hovoru tarifikačním pulsem. Možnosti nastavení: Nesignalizovat -EasyGate neposílá tarifní impuls jako signalizaci navázání a rozpadu hovoru. Rozpad hovoru -EasyGate pošle tarifní impuls při rozpadu hovoru. Navázání hovoru -EasyGate pošle tarifní impuls při navázání hovoru. Navázání a rozpad hovoru -EasyGate pošle tarifní impuls při navázání i rozpadu hovoru. Po inicializaci: Nesignalizovat Frekvence tarifikačních impulsů č. funkce: - Nastavení frekvence tarifních impulsů. Možnosti 16 khz -EasyGate vysílá tarifní impulsy s frekvencí 16 khz 12 khz -EasyGate vysílá tarifní impulsy s frekvencí 12 khz Po inicializaci: 16 khz nastavení: 22

28 Parametry směrování Všechny parametry související s voleným číslem při odchozím hovoru jsou uspořádány do tabulky. Podle voleného předčíslí můžete volené číslo zakázat - volající dostane obsazovací tón urychlit sestavování spojení na základě znalosti délky čísla pro dané předčíslí urychlit sestavování spojení pokud umožníte ukončit volbu znakem # upravit volené číslo odebráním číslic a případným přidáním jiných nastavit tarifikaci pro dané předčíslí Každý řádek tabulky obsahuje předčíslí (mohou mít různou délku) plus parametry, které popisují chování GSM brány v případě, že se začátek volaného čísla shoduje s tímto předčíslím. Tabulka může obsahovat max. 20 různých předčíslí. Velmi často se stává, že existuje nějaká výjimka číslo, které sice začíná stejně, ale je třeba jej obsloužit jiným způsobem. Za výjimku je brán jakýkoli jiný řádek tabulky, který začíná stejným předčíslím za které je doplněna jedna nebo více dalších číslic. Pro volané číslo s předčíslím nenalezeným v tabulce se použije řádek "Ostatní čísla", proto jej nezapomeňte vyplnit. Na obrázku je vyřešen případ, kdy jsou zakázány všechny mezistátní hovory kromě hovorů na Slovensko. Hovory na Slovensko jsou tarifikovány pěti impulsy ihned po navázání spojení a následně impulsem každých 10s, navíc je hovor navázán ihned po odvolení 14-té číslice. Všechna ostatní čísla jsou povolena a tarifikována impulsem každých 30s. 23

29 Povolení směrovací tabullky č. funkce: 20 Pomocí tohoto parametru lze povolit používání směrovací tabulky. Zákaz vyřadí celou tabulku z používání. Možnosti nastavení: ANO/NE Po inicializaci: NE Začátek čísla č. funkce: - Předčíslí pro rozpoznání druhu volání (GSM, meziměstské, zdarma atd.). Řádek "Ostatní čísla" se použije pro hovory s předčíslím, které se v tabulce nevyskytuje. Možnosti nastavení: 0-14 znaků (0-9,*,#) Po inicializaci: prázdný Povolení č. funkce: - Parametrem lze povolit / zakázat hovory s předčíslím uvedeným na stejném řádku. Možnosti nastavení: ANO/NE Po inicializaci: ANO Délka čísla č. funkce: - Parametr udává očekávanou délku čísla s předčíslím uvedeným na stejném řádku. To umožní zahájit volbu do GSM sítě ihned po volbě poslední číslice. Pokud je volené telefonní číslo kratší, odvolí se po timeoutu. Nastavení 0 znamená vypnutou funkci. Možnosti nastavení: 0, 3-15 Krok nastavení: 1 Po inicializaci: 0 Konec # č. funkce: - Parametrem lze povolit okamžitý začátek sestavování spojení po příjmu volby #. Znak # je z voleného čísla odstraněn. Pokud má být znak # součástí voleného čísla nelze tuto funkci pro dané předčíslí použít. Možnosti nastavení: ANO/NE Po inicializaci: NE Odeber č. funkce: - Parametr "Odeber" umožňuje automatické přesměrování hovoru. Ze začátku voleného čísla bude odebrán nastavený počet číslic (předčíslí). Možnosti nastavení: 0-20 Krok nastavení: 1 Po inicializaci: 0 Přidej č. funkce: - Parametr "Přidej" umožňuje automatické přesměrování hovoru. Na začátek voleného čísla přidá zadaný řetězec (předčíslí). Možnosti nastavení: 0-8 znaků (0-9,*,#,+) Po inicializaci: prázdný 24

30 Extra tarif č. funkce: - Nastavení pseudotarifikace (tarifikace je odvozena od doby hovoru). Parametrem "Extra tarif" lze nastavit fixní počet tarifikačních impulsů vyslaných ihned po začátku hovoru navíc k impulsům vysílaným podle délky hovoru a nastavení parametru "Tarifikace". Tímto parametrem lze nastavit minimální cenu hovoru. Možnosti nastavení: Krok: 1 Po inicializaci: 0 Tarifikace [s] č. funkce: - Nastavení pseudotarifikace (tarifikace je odvozena od doby hovoru). Parametrem "Tarifikace" nastavte cenu hovoru v závislosti na čase. Nastavte jak často v sekundách chcete vysílat tarifikační impuls. Menší číslo odpovídá dražšímu hovoru. 0 znamená netarifikovat v závislosti na čase Možnosti nastavení: s Krok: 1 s Po inicializaci: 0 s Parametry vstupu pro odesílání SMS Telefonní číslo pro SMS č. funkce: - Telefonní číslo na které se odešle SMS zpráva při aktivaci SMS vstupu. Pokud je číslo prázdné je funkce odesílání vypnuta. Možnosti nastavení: 0-16 znaků (0-9,*,#,+) Po inicializaci: prázdný SMS text č. funkce: - Text SMS zprávy, který bude odeslán na předvolené telefonní číslo. Pokud je text SMS prázdný odešle se SMS bez obsahu. Možnosti nastavení: 0-40 znaků Po inicializaci: prázdný Odeslat při sepnutí delším než [ms] č. funkce: - Nastavení doby aktivace SMS vstupu potřebného pro odeslání SMS. Zabraňuje odeslání SMS při krátkodobé aktivaci. Při nastavení na 0 odesílá SMS ihned na začátku aktivace vstupu. Možnosti nastavení: ms Krok nastavení: 100 ms Po inicializaci: 0 ms Čas klidu po odeslání [s] č. funkce: - Nastavení doby nečinnosti po odeslání SMS. Po tuto dobu se neodešle SMS zpráva ani v případě aktivace SMS vstupu. Jde o ochranu před odesláním mnoha SMS, pokud je vstup opakovaně aktivován. Možnosti nastavení: s Krok nastavení: 10 s Po inicializaci: 0 s 25

31 Parametry GSM & SIM Blokování na operátora č. funkce: - Blokování EasyGate na operátora je nastaveno od výrobce. Pokud je EasyGate blokován na operátora, nelze použít SIM kartu od jiného GSM operátora. Při použití nepovolené SIM karty se GSM modul nezaregistruje do sítě, na EasyGate rychle bliká kontrolka GSM síť. CLIR - inkognito č. funkce: 41 Nastavuje zamezení odesílání identifikace (CLIR) při odchozím volání z EasyGate. Pozor, před aktivací je nutné mít tuto službu u GSM operátora povolenou, odchozí volání by mohlo být GSM sítí odmítáno. Možnosti nastavení: -Podle operátora -chová se podle toho jak máte funkci nastavenou v GSM síti -Aktivace -identifikace se nebude odesílat -Potlačení -identifikace se vždy odešle Po inicializaci: Podle operátora Povolení roamingu č. funkce: 42 Možnost povolení funkce EasyGate v případě zaregistrování do cizí GSM sítě. Možnosti nastavení: -Zakázán -při zaregistrování do cizí sítě se GSM modul vypne a po 5 min. zkusí registraci znovu. -Povolen -EasyGate funguje při registraci do jakékoliv sítě. Po inicializaci: Zakázán Povolení příchozích hovorů č. funkce: 43 Nastavením parametru lze zakázat všechny příchozí hovory. Možnosti nastavení: Běžná funkce -příchozí hovory vyzvánějí na telefonní lince Odmítat -příchozí hovory jsou odmítány Po inicializaci: Běžná funkce Servisní parametry Verze hardwaru č. funkce: - Verze Hardware EasyGate - jen pro informaci (nelze měnit). Nutné uvést při komunikaci s výrobcem. Verze firmwaru č. funkce: - Verze firmware EasyGate - verze programu v řídícím procesoru EasyGate. Výrobce může vydat novou verzi pro rozšíření funkcí. Nový firmware lze uložit do EasyGate funkcí Upgrade. Nutné uvést při komunikaci s výrobcem. 26

32 Výrobní číslo č. funkce: - Výrobní číslo EasyGate - jen pro informaci (nelze měnit). Nutné uvést při komunikaci s výrobcem. Blokování na operátora č. funkce: - viz. Parametry GSM & SIM Povolení COM č. funkce: 50 Nastavením tohoto parametru lze povolit / zakázat funkci sériového rozhraní. Jedná se o zákaz komunikace v běžném režimu, programování parametrů je zachováno. Možnosti nastavení: ANO/NE Po inicializaci: ANO Inicializace Programovatelné parametry EasyGate jsou uspořádány do tabulek podle funkce. Inicializovat lze buď všechny parametry, nebo parametry jedné oblasti funkcí. Při inicializaci po telefonní lince zadejte číslo funkce podle typu inicializace a jako parametr zadejte servisní heslo. Inicializace telefonní linky č. funkce: 91 Inicializace všech parametrů pro funkci telefonní linky. Inicializace tabulky směrování č. funkce: 92 Inicializace všech parametrů souvisejících s voleným telefonním číslem. Inicializace GSM & SIM č. funkce: 94 Inicializace všech parametrů souvisejících s GSM sítí a SIM kartou (kromě PIN). Inicializace SMS vstupu č. funkce: 93 Inicializace všech parametrů pro odesílání SMS při aktivaci SMS vstupu. Inicializace všech parametrů č. funkce: 99 Inicializace všech parametrů EasyGate včetně PIN a servisního hesla. 27

33 Parametry zabezpečení PIN - hodnota č. funkce: 40 Nastavení PIN pro automatické zadání po zapnutí EasyGate. Uplatní se pouze v případě, že je SIM karta chráněna. Pokud se zadaný PIN neshoduje se SIM, je automaticky smazán. Pokud je PIN zadán po startu EasyGate po telefonní lince, automaticky se uloží. Možnosti nastavení: 0, 4-8 znaků (0-9) Po úplné inicializaci: prázdný Servisní heslo č. funkce: 90 Nastavení servisního hesla pro programování přes telefonní linku. Některé parametry lze programovat i telefonem, proto je nutné chránit vstup do programování heslem. Možnosti nastavení: 4-8 znaků (0-9) Po úplné inicializaci:

34 10. Řešení problémů Na EasyGate nesvítí žádná kontrolka EasyGate není připojen na napájení. Na EasyGate svítí všechny kontrolky, na lince neprobíhá hovor EasyGate se nachází ve speciálním programovacím režimu pomocí PCManageru - ukončete PCManager, dojde k resetu. Zkuste EasyGate vypnout a znovu zapnout, kontrolky by měli po 3s zhasnout a signalizovat stav. EasyGate se neloguje do sítě GSM Zkontrolujte vložení SIM karty. Zkontrolujte zadání PIN. Zkontrolujte připojení antény. Zvolte umístění s dobrým signálem GSM sítě. Při zvednutí linky není slyšet žádný tón Zkontrolujte připojení na telefonní linku. EasyGate není po startu ještě zinicializovaný (cca 10s po zapnutí). EasyGate není připojen na napájení. Během volby EasyGate stále vysílá tón, volbu nepřijímá Naprogramujte správný typ volby (DTMF nebo pulsní). EasyGate nekomunikuje s PC Zkontrolujte propojení sériovým kabelem. Zkontrolujte nastavení čísla COM. Zkontrolujte nastavení vlastností COM ( bitů/s, 8N1). EasyGate není zaregistrován do sítě GSM. Na EasyGate probíhá vytáčení, nebo sestavování odchozího hovoru. Na EasyGate vyzvání příchozí hovor. 29

35 11. Seznam zkratek APN - Access Point Name - jméno přípojného bodu služby GPRS. CLIP - Calling Line Identification Presentation - vysílání čísla volajícího CSD - Circuit Switched Data - datový přenos s komutací okruhů. COM - sériový port počítače DTMF - Dual Tone Multifrequency - tónová volba EG - EasyGate FSK - Frequency Shift Keying - přenosový protokol využívající pro kódování logických úrovní různých frekvencí signálu. FXO - rozhraní elektricky totožné s běžným telefonem (protistrana rozhraní FXS). FXS - telefonní rozhraní umožňující připojení běžného telefonu (protistrana rozhraní FXO) FW - Firmware - podobný význam jako SW, používaný pro označení programu řídícího mikroprocesoru GSM - Group Switched Mobile system - současný standard digitálních mobilních telefonních sítí. GPRS - General Packet Radio Service - vysokorychlostní datový přenos s komutací paketů v síti GSM. HW - Hardware - v tomto kontextu elektronické zařízení, obvod, deska, součástka apod. PBÚ - pobočková ústředna, anglicky PBX, PABX PC - Personal Computer - osobní počítač odpovídající standartu IBM PC, PIN - Personal Identification Number - heslo chránící SIM kartu před neoprávněným použitím. PUK - Personal Unblocking Key - heslo, umožňující odblokovat zablokovanou SIM kartu po opakovaném chybně zadaném PIN. RS-232C - standard platný pro sériový port PC SIM - Subscriber Identity Module - modul s čipem, který po vložení do GSM zařízení slouží k identifikaci v GSM síti. SMS - Short Message Service - služba umožňující přenos krátkých textových zpráv v síti GSM, zkratka používána i pro samotnou zprávu. SW - Software - program, programové vybavení TTL - Transistor-Transistor Logic - standard číslicové techniky, definující napětí pro úrovně 0 a 1 VTS - veřejná telefonní síť, dříve JTS, anglicky PSTN 30

36 12. Technické parametry GSM: GSM modul, GSM pásmo Vysílací výkon Citlivost příjmu Audio DATA Fax Anténa SIM karta Napájení: MC39i EGSM 900 / GSM 1800 MC55 EGSM 900 / GSM 1800 / GSM 1900 MC56 EGSM 850 / GSM 1800 / GSM W EGSM 850 / 900 MHz, 1W GSM 1800 / 1900 MHz -105 dbm HR+FR+EFR Half rate+full rate+enhanced full rate Echo cancelation, Echo suppression GPRS Class 10, 4+2 max. 85,6 kb/s downlink CSD max. 14,4 kb/s; Coding scheme CS 1, 2, 3, 4 Fax Group 3 na modelech s FAX převodníkem 850/ 900/ 1800/ 1900 Mhz 50 Ω anténní konektor SMA 3V nebo 1,8V plug-in Síťové napájení Adaptér 230/12V; 0,5A Stejnosměrné napájení 10 až 16V DC Spotřeba 12V v klidu 70mA hovor/data typ. 200mA, max. 300mA Napájecí konektor DC Jack 2,1mm Telefonní rozhraní: Typ rozhraní 2-drát analog. FXS (pro telefon, nebo vnější linku PBX) Typ telef. konektoru RJ 11, 6/2 Hovorová impedance 600 Ω Napětí smyčky 24 V DC Proud smyčky max. 40 ma Odpor smyčky max. 800 Ω frekvence tónů 425 Hz Volba tónová (DTMF) i pulsní Vyzváněcí napětí 42 Vef 50 Hz Identifikace volajícího CLI během zvonění podle normy ETSI FSK Tarifikační impulsy f=16/12 khz ; Umin=100mVef na 200 Ω Vstup pro odesílání SMS: odpor smyčky pro sepnuto odpor smyčky pro rozepnuto ochrana vstupu proti přepětí Sériové rozhraní: Typ rozhraní Konektor Přenosová rychlost rozhraní Ostatní: max. 1kΩ min. 25kΩ max. +/- 12V RS-232C D-Sub 9 kontaktů bit/s (autobauding) 8N1 Rozměry (bez konektorů) 170 x 130 x 45 mm Provozní teplota 0 C až 45 C Signalizace provozních stavů 3x LED (zapnuto, GSM síť, linka) 31

37 2006, 2N TELEKOMUNIKACE a.s. 32
