1 Programovací software ConfigTool Základní obsluha a postup připojení k zařízení přes USB a GPRS Verze 2.00

2 Vážený zákazníku. Tento stručný uživatelský manuál Vás přehlednou a jednoduchou formou seznámí se základní obsluhou a způsobem použití programovacího softwaru ELDES Configuration Tool a provede Vás připojením k programovanému zařízení ELDES přes USB kabel a GPRS. Základní popis Software ConfigTool slouží pro programování zařízení Eldes. Jedná se o jednoduchý, ale velmi sofistikovaný software, který značně usnadní programování. Některé volby a funkce zařízení není možné jiným způsobem naprogramovat. Software je poskytován bezplatně pod licencí freeware. Technické specifikace Podporovaná zařízení: EPIR, EPIR868, ESIM010, ESIM110, ESIM251, ESIM151, ESIM262, ESIM264/364, ET08, ET07, ET082 Podporované operační systémy: Win2000/XP/Vista/7 Vyžaduje: Jazyk: Velikost: NET Framework 3.5 (součást aktualizace Windows) Anglicky, Česky, Rusky 9,7 MB Základní obsluha, připojeno na místě přes USB Program se spouští pomocí ikony s popisem ELDES ConfigTool.exe, program se otevře v následující obrazovce. Propojte zařízení, které chcete programovat kabelem USB-miniUSB s počítačem a klikněte na tlačítko uprostřed obrazovky Připojit přes USB. Po kliknutí proběhne automatická detekce připojeného zařízení a program zahájí komunikaci se zařízením. ALARM PRODEJ.CZ Strana 2

3 Zařízení je také možno vybrat ručně, bez propojení se zařízením (off-line) volbou z horního menu Soubor Vyberte zařízení. V obou případech dojde k otevření programovacího okna příslušného typu zařízení. Na následujícím obrázku je příklad připojeného zařízení ESIM264, propojeného s počítačem. Vzhledem k tomu, že přístup do zařízení ESIM264 je z bezpečnostních důvodů chráněn přístupovým heslem, je po připojení uživatel o této situaci informován chybovým hlášením. Po potvrzení chybového hlášení je třeba vyplnit platný Instalační kód a znovu kliknout na tlačítko Připojit. V případě ještě neprogramovaného zařízení má Instalační kód hodnotu Pokud Instalační kód neznáme, je jedinou možností, jak se se zařízením spojit, provést reset zařízení na tovární hodnoty. Tento postup je popsán v Instalačním manuálu k ústředně ESIM264. Pokud je Instalační heslo zadáno správně, je zpřístupněno programování všech parametrů a funkcí zařízení, v našem případě ESIM264. Spojení se zařízením, které není chráněno Instalačním kódem je navázáno ihned po prvním kliknutí na tlačítko Připojit Jednotlivé nastavitelné položky v záložkách korespondují s příslušnými Instalačními manuály, tzn. že funkci a význam položek, vztahující se k ústředně ESIM264, popisuje Instalační manuál ESIM264, položky, vztahující se ke klávesnicím, jsou popsány v Instalačních návodech ke klávesnicím, položky, vztahující se k bezdrátovým zařízením, popisují příslušné manuály bezdrátových zařízení apod. Pokud nenaleznete popis některé z programovatelných položek v příslušném manuálu, kontaktujte, prosím, svého dodavatele. ALARM PRODEJ.CZ Strana 3

4 Základní obsluha, připojeno dálkově přes GPRS DŮLEŽITÉ! Při instalaci zařízení je nezbytné změnit výchozí heslo SMS (0000) na nové. V opačném případě NEBUDE zařízení ani dálková konfigurace fungovat správně! POZOR! Symbol podtržítka _ v následujících příkazech znamená mezeru. Při psaní příkazových SMS zpráv musí tedy být nahrazena jedním stiskem mezerníku. Symboly XXXX nahraďte platným heslem. Neponechávejte žádné zbytečné mezery před nebo za programovacím textem. Před navázáním datové komunikace se zařízením pomocí GPRS se ujistěte, že: do zařízení je vložena SIM karta; na SIM kartě je povolen datový tarif (Internet); zařízení ELDES je zapnuto; výchozí SMS heslo je změněno; je zadáno alespoň jedno telefonní číslo (Uživatel 1). 1. Pro inicializaci GPRS spojení mezi zařízením ELDES a vzdáleným konfiguračním serverem je nutno odeslat do zařízení ELDES SMS zprávu v následujícím tvaru (zpráva musí být odeslána z telefonního čísla, které je uloženo v paměti zařízení ELDES (Uživatel 1 až 5)): XXXX_stconfig Po úspěšném přijetí této zprávy naváže zařízení spojení se vzdáleným serverem, které je časově omezeno na 20 minut. Zároveň toto potvrdí odesílateli SMS zprávy SMS zprávou, ve které je uvedeno číslo IMEI zařízení a informace, že spojení bylo navázáno. Případná komunikace na PCO je v tuto chvíli zastavena (ukládá se do bufferu zařízení a bude odeslána po ukončení konfigurace a obnovení spojení s PCO). 2. Spusťte ELDES Configuration Tool. 3. Klikněte na Připojit přes GPRS (GPRS connection / -connect-.) ALARM PRODEJ.CZ Strana 4

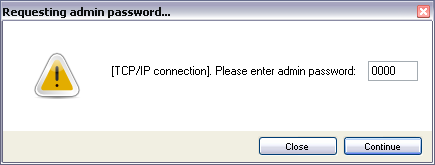

5 4. Vyberte Připojit ke vzdálenému serveru (doporučeno) (Connect to Remote Server (recommended) a klikněte na Další. 5. Opište číslo IMEI z přijaté SMS zprávy do příslušného pole. 6. Klikněte na Pokračovat (Continue). 7. Po úspěšném propojení softwaru a zařízení vás systém vyzve k zadání administrátorského hesla. 8. Po zadání platného hesla je možno konfigurovat veškeré volitelné parametry daného zařízení.. ALARM PRODEJ.CZ Strana 5

6 9. V okně Správa dálkové konfigurace (Remote Configuration Management) lze aktuálně sledovat stav a průběh spojení. 10. Verze firmware, číslo IMEI, stav spojení a sítě je zobrazen jako PŘIPOJENO (CONNECTED) a ON-LINE na Úvodní straně (Start Page). Pokud tyto informace nejsou viditelné a stav spojení je zobrazen jako NEPŘIPOJENO (NOT CONNECTED), zkontrolujte prosím nastavení GPRS spojení. Software NEBUDE schopen detekovat zařízení, pokud uživatel, na jehož PC je program ConfigTool spuštěn, nemá administrátorská práva pro účet v Microsoft Windows. Po vyřešení tohoto problému klikněte na Připojit přes USB (USB connection / - connect-) znovu a zopakujte předešlé kroky. ALARM PRODEJ.CZ Strana 6
