1 Směrnice 02 Verze č. S c Dr. Ing. Tomáš Novotný, Bc. Radim Vinkler, Mgr. Simona Fridrišková

2 Obsah Tahokovové podlahové rošty... 3 Tahokovové schodišťové stupně Tahokovové výplně zábradlí Ceny, poptávka, objednávka Obecný popis tahokovových výrobků Tahokov je síťovina vyráběná bezodpadovou technologií střiháním a tažením plechu, čímž vzniknou řady přesazených otvorů, většinou kosočtverečného či šestiúhelníkového tvaru. Základním materiálem pro výrobu tahokovu jsou nejčastěji ocelové plechy, lze však použít i plechů nerezových, hliníkových a dalších. Tahokovové podlahové rošty (dále jen rošty) a tahokovové schodišťové stupně (dále jen schodišťové stupně) jsou vyráběny na zakázku o rozměrech i tvarech dle požadavku zákazníka. 2 tahokovové podlahové rošty a schodišťové stupně

3 Použití Tahokovové podlahové rošty nacházejí všestranné využití, především v následujících oblastech: obslužné plošiny v průmyslové a energetické výstavbě chodníky plošin jeřábů a jeřábových drah pochozí plochy u potrubních tahů a nádrží chodníky mostů a lávek, výplně zábradlí balkónů kryty kanálů, průlezů, šachet, kruhových dílů schodišťové stupně pro schodiště přímé nebo spirálové dělící stěny a stropy protiskluzové rohože, oplocení podhledy interiérů, exteriérů Hlavní předností tahokovových podlahových roštů je snadná údržba ploch, čistota, vysoká nosnost při malé hmotnosti a snadná montáž i demontáž roštů, protiskluzovost a možnost chůze i v dámské obuvi. Povrchová ochrana a výrobní materiál Tahokovové podlahové rošty a schodišťové stupně jsou dodávány: s povrchovou ochranou žárovým zinkováním podle ČSN EN ISO 1461 surové bez povrchové ochrany jiné dle požadavků zákazníka Výrobní materiál je ocel S235JR nebo jiný dle speciálního požadavku zákazníka. Tahokovové podlahové rošty (dále jen rošty) tahokovové podlahové rošty a schodišťové stupně 3

4 Označení roštů 4 tahokovové podlahové rošty a schodišťové stupně

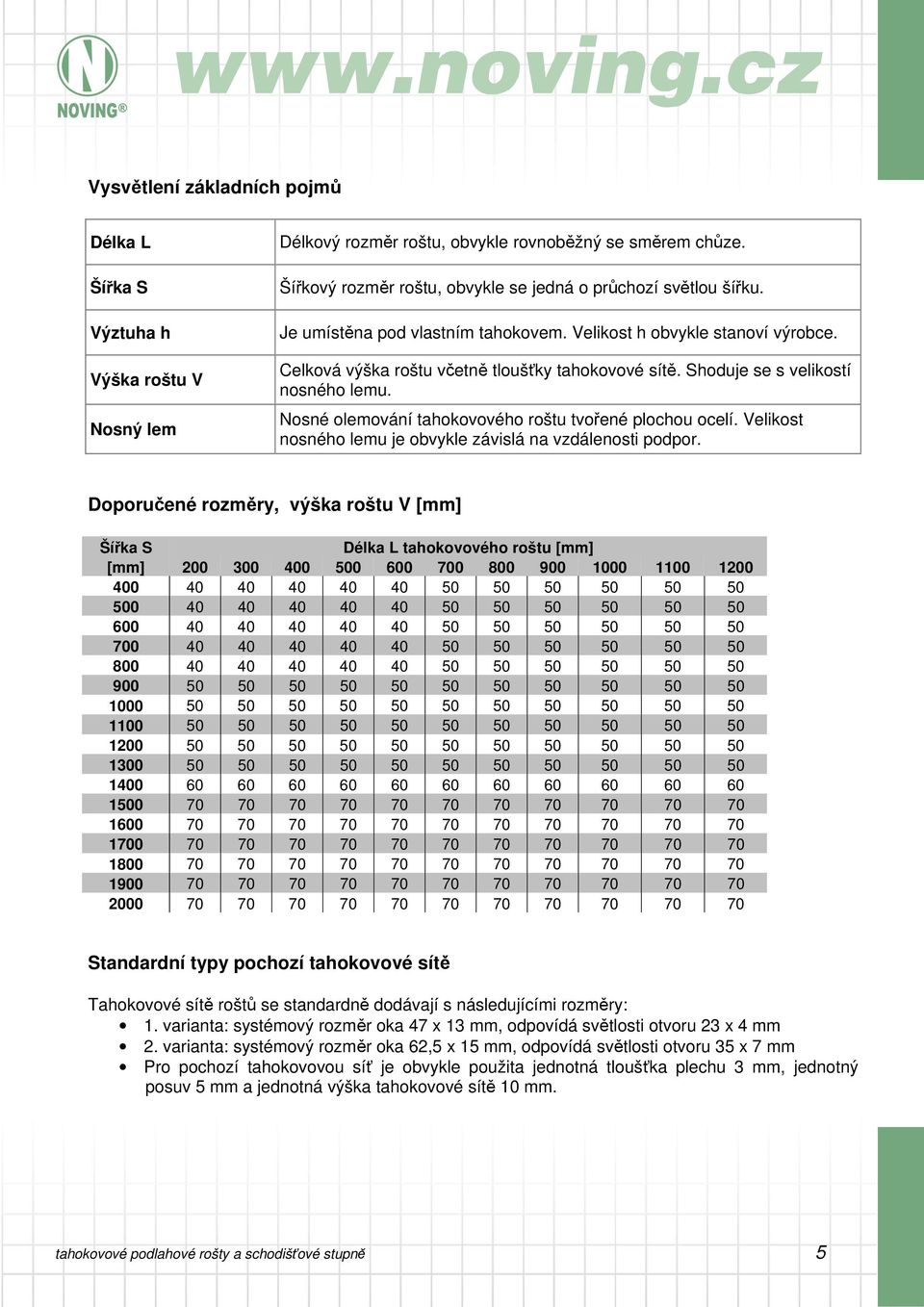

5 Vysvětlení základních pojmů Délka L Šířka S Výztuha h Výška roštu V Nosný lem Délkový rozměr roštu, obvykle rovnoběžný se směrem chůze. Šířkový rozměr roštu, obvykle se jedná o průchozí světlou šířku. Je umístěna pod vlastním tahokovem. Velikost h obvykle stanoví výrobce. Celková výška roštu včetně tloušťky tahokovové sítě. Shoduje se s velikostí nosného lemu. Nosné olemování tahokovového roštu tvořené plochou ocelí. Velikost nosného lemu je obvykle závislá na vzdálenosti podpor. Doporučené rozměry, výška roštu V [mm] Šířka S Délka L tahokovového roštu [mm] [mm] Standardní typy pochozí tahokovové sítě Tahokovové sítě roštů se standardně dodávají s následujícími rozměry: 1. varianta: systémový rozměr oka 47 x 13 mm, odpovídá světlosti otvoru 23 x 4 mm 2. varianta: systémový rozměr oka 62,5 x 15 mm, odpovídá světlosti otvoru 35 x 7 mm Pro pochozí tahokovovou síť je obvykle použita jednotná tloušťka plechu 3 mm, jednotný posuv 5 mm a jednotná výška tahokovové sítě 10 mm. tahokovové podlahové rošty a schodišťové stupně 5

6 systémový rozměr oka 47 x 13 mm Dle přání zákazníka je možné dodat i jiné typy tahokovové sítě. Zatížení pochozích roštů systémový rozměr oka 62,5 x 15 mm Pro volbu typu roštu se, prosím, obraťte na technické oddělení společnosti NOVING. Není-li zákazníkem požadováno jinak, je uvažováno charakteristické zatížení (bez součinitele bezpečnosti) 150 kg bodově každých 600 mm nebo 200 kg/m 2 plošně, maximální povolený průhyb je 1/200 rozpětí. Tuhost tahokovové sítě byla ověřena technických zkušebním ústavem. Lokální průhyby tahokovu mohou být větší o cca. 2 mm. 6 tahokovové podlahové rošty a schodišťové stupně

7 Hmotnost zinkovaných roštů [kg] Výpočet hmotnosti roštu je proveden pro tahokovovou síť se systémovým rozměrem oka 47 x 13 s povrchovou ochranou žárovým zinkováním. Šířka S Délka L tahokovového roštu [mm] [mm] ,9 5,1 6,3 7,5 8,8 10,1 11,4 12,6 14,7 16,0 17, ,6 6,0 7,5 8,9 10,3 11,9 13,3 14,8 17,0 18,5 20, ,5 7,2 8,9 10,6 12,3 14,3 16,1 17,8 21,1 23,0 24, ,3 8,2 10,1 12,0 13,9 16,1 18,0 20,0 23,4 25,5 27, ,2 9,3 11,5 13,7 15,9 18,5 20,8 23,0 27,5 30,0 32, ,9 11,3 13,8 16,3 18,7 21,7 24,2 26,7 31,6 34,3 37, ,9 12,6 15,4 18,1 20,8 24,2 27,0 29,8 35,8 38,9 42, ,9 14,9 17,9 20,9 24,0 27,6 30,7 33,8 40,0 43,5 46, ,9 16,2 19,5 22,8 26,1 30,2 33,6 37,0 44,3 48,1 51, ,2 19,8 23,5 27,1 30,8 35,2 39,0 42,8 50,4 54,5 58, ,9 24,0 28,0 32,1 36,2 41,2 45,4 49,7 58,5 63,2 67, ,2 23,4 27,6 31,8 35,9 41,0 45,3 49,6 58,6 63,3 68, ,5 25,0 29,4 33,9 38,3 43,8 48,5 53,1 63,1 68,2 73, ,2 31,1 36,0 40,9 45,8 51,8 56,8 61,9 72,3 77,9 83, ,8 32,9 38,1 43,3 48,4 54,8 60,2 65,5 77,0 83,0 88, ,1 34,5 39,9 45,2 50,6 57,2 62,7 68,3 80,0 86,1 92, ,0 41,9 47,7 53,6 59,5 66,8 72,9 78,9 92,0 98,7 105,5 Návrh typu roštu, kladecí plán S návrhem typu roštu Vám poradí technické oddělení firmy NOVING. Při objednávce Vám zdarma zpracujeme kladecí plán roštů. Je nutné stanovit směr chůze = směr protiskluzu, určit polohu otočení kosočtverečného oka (viz. obr.) a zvolit způsob přichycení roštu na podpory (viz. odstavec uložení a připevnění). tahokovové podlahové rošty a schodišťové stupně 7

8 Konstrukční úpravy Výroba roštů probíhá dle požadavků zákazníka (tvary, rozměry, uložení, povrchová ochrana). Rošty mohou být dodávány s výřezy nebo otvory, které musí být lemované pro zachování nosnosti. Lemování roštů může být provedeno v tloušťce roštu nebo zvýšené, které plní též funkci okopového plechu. Uložení a připevnění Položení roštů se provádí podle předem zpracovaného kladecího plánu, při jehož zpracování je zapotřebí vzít v úvahu výrobní tolerance tahokovových roštů od +0 mm do 4 mm a konstrukci podpor. Z výkresu uložení musí být patrný směr protiskluzu a uložení roštů na konstrukci. Rošt musí být uložen minimálně ve čtyřech bodech (v rozích obdélníka) tak, aby byla zaručena jeho stabilita. Proti zvednutí a posunutí se rošty k podporám připevňují samořeznými šrouby v počtu alespoň 4 kusů na jeden rošt. Nejčastější příklady uchycení jsou vykresleny níže na obrázku. 8 tahokovové podlahové rošty a schodišťové stupně

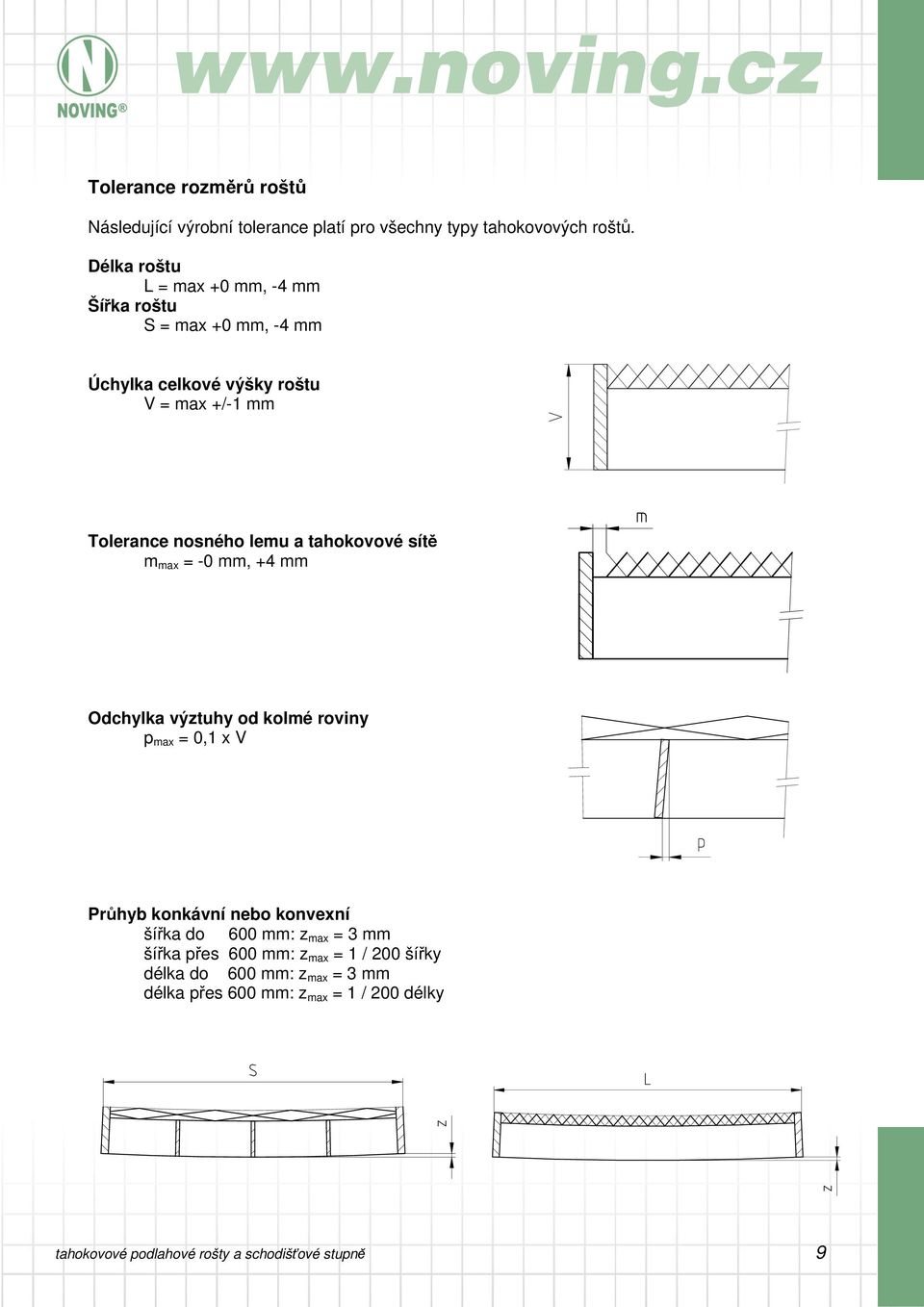

9 Tolerance rozměrů roštů Následující výrobní tolerance platí pro všechny typy tahokovových roštů. Délka roštu L = max +0 mm, -4 mm Šířka roštu S = max +0 mm, -4 mm Úchylka celkové výšky roštu V = max +/-1 mm Tolerance nosného lemu a tahokovové sítě m max = -0 mm, +4 mm Odchylka výztuhy od kolmé roviny p max = 0,1 x V Průhyb konkávní nebo konvexní šířka do 600 mm: z max = 3 mm šířka přes 600 mm: z max = 1 / 200 šířky délka do 600 mm: z max = 3 mm délka přes 600 mm: z max = 1 / 200 délky tahokovové podlahové rošty a schodišťové stupně 9

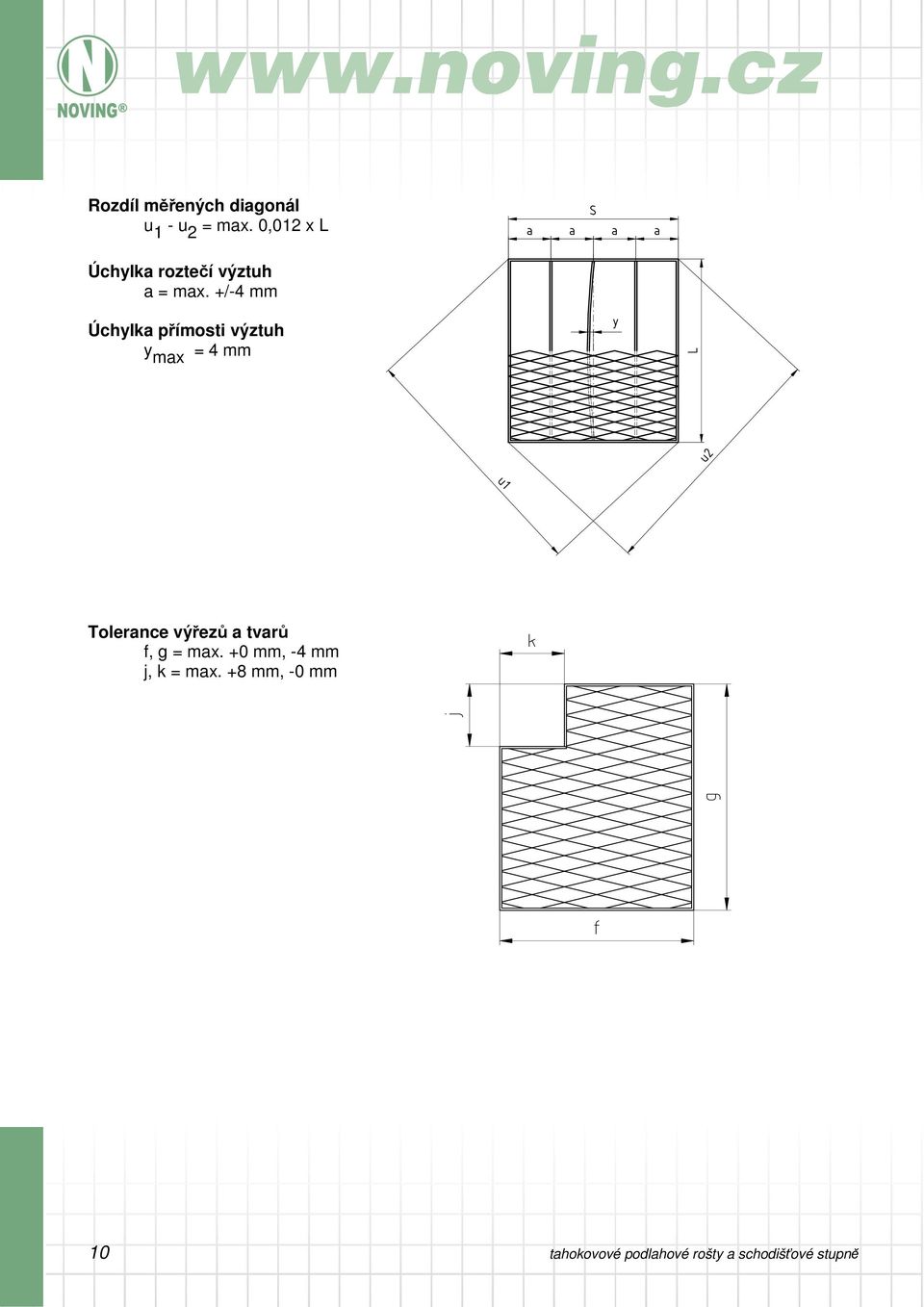

10 Rozdíl měřených diagonál u 1 - u 2 = max. 0,012 x L Úchylka roztečí výztuh a = max. +/-4 mm Úchylka přímosti výztuh y max = 4 mm Tolerance výřezů a tvarů f, g = max. +0 mm, -4 mm j, k = max. +8 mm, -0 mm 10 tahokovové podlahové rošty a schodišťové stupně

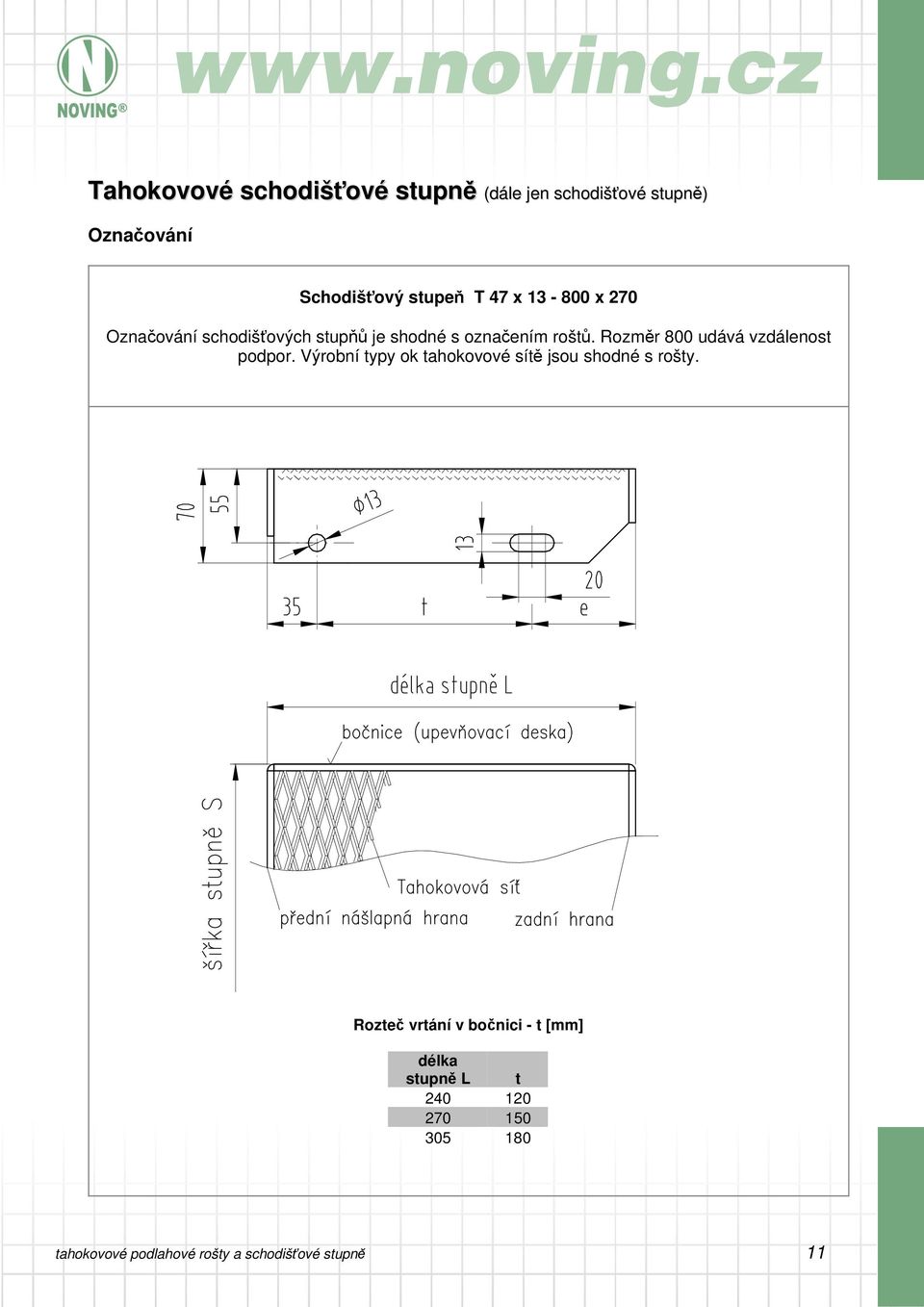

11 Tahokovové schodišťové stupně (dále jen schodišťové stupně) Označování Schodišťový stupeň T 47 x x 270 Označování schodišťových stupňů je shodné s označením roštů. Rozměr 800 udává vzdálenost podpor. Výrobní typy ok tahokovové sítě jsou shodné s rošty. Rozteč vrtání v bočnici - t [mm] délka stupně L t tahokovové podlahové rošty a schodišťové stupně 11

12 Zatížení schodišťových stupňů Pro volbu typu schodišťového stupně se, prosím, obraťte na technické oddělení společnosti NOVING. Není-li zákazníkem požadováno jinak, je uvažováno charakteristické zatížení (bez součinitele bezpečnosti) 150 kg bodově každých 600 mm, maximální povolený průhyb je 1/200 rozpětí. Tuhost tahokovové sítě byla ověřena technických zkušebním ústavem. Lokální průhyby tahokovu mohou být větší o cca. 2 mm. Hmotnost zinkovaných schodišťových stupňů [kg] Výpočet hmotnosti byl proveden pro tahokov T 47 x 13 Šířka S [mm] Délka L tahokovového schodišťového stupně [mm] ,0 7,6 8, ,8 9,5 10, ,0 11,9 13, ,9 15,0 16, ,6 17,8 19, ,5 21,8 23, ,5 27,9 29, ,2 34,8 36,7 12 tahokovové podlahové rošty a schodišťové stupně

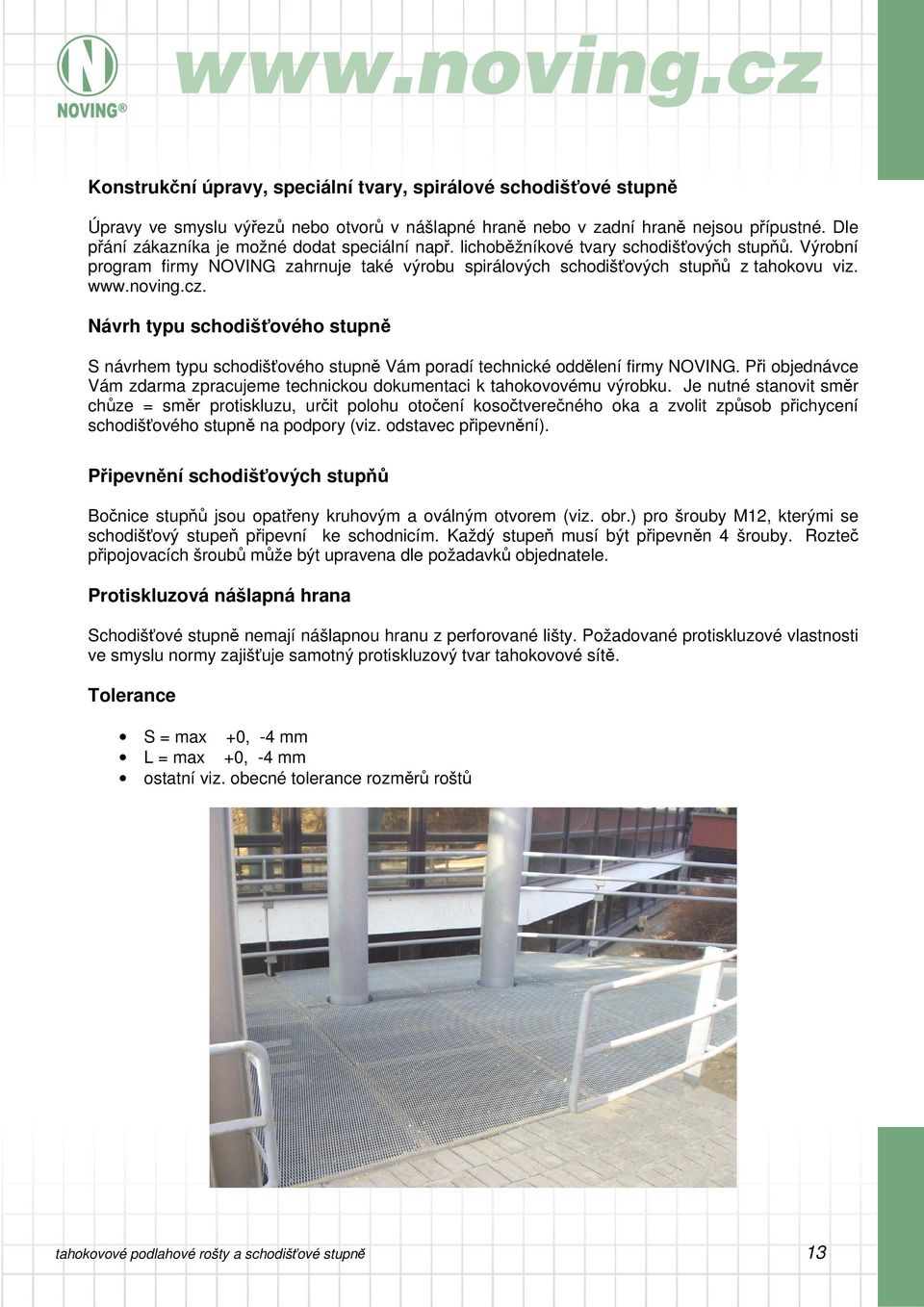

13 Konstrukční úpravy, speciální tvary, spirálové schodišťové stupně Úpravy ve smyslu výřezů nebo otvorů v nášlapné hraně nebo v zadní hraně nejsou přípustné. Dle přání zákazníka je možné dodat speciální např. lichoběžníkové tvary schodišťových stupňů. Výrobní program firmy NOVING zahrnuje také výrobu spirálových schodišťových stupňů z tahokovu viz. Návrh typu schodišťového stupně S návrhem typu schodišťového stupně Vám poradí technické oddělení firmy NOVING. Při objednávce Vám zdarma zpracujeme technickou dokumentaci k tahokovovému výrobku. Je nutné stanovit směr chůze = směr protiskluzu, určit polohu otočení kosočtverečného oka a zvolit způsob přichycení schodišťového stupně na podpory (viz. odstavec připevnění). Připevnění schodišťových stupňů Bočnice stupňů jsou opatřeny kruhovým a oválným otvorem (viz. obr.) pro šrouby M12, kterými se schodišťový stupeň připevní ke schodnicím. Každý stupeň musí být připevněn 4 šrouby. Rozteč připojovacích šroubů může být upravena dle požadavků objednatele. Protiskluzová nášlapná hrana Schodišťové stupně nemají nášlapnou hranu z perforované lišty. Požadované protiskluzové vlastnosti ve smyslu normy zajišťuje samotný protiskluzový tvar tahokovové sítě. Tolerance S = max +0, -4 mm L = max +0, -4 mm ostatní viz. obecné tolerance rozměrů roštů tahokovové podlahové rošty a schodišťové stupně 13

14 Tahokovové výplně zábradlí (dále jen tahokovové zábradlí) Výrobní program firmy NOVING zahrnuje také dodávky tahokovových zábradlí. Technické řešení se přizpůsobuje požadavkům zákazníka a vzhledem k různorodosti není typizované označení zavedeno. Obvykle je tahokovové zábradlí tvořeno úhelníkovým rámem, do kterého je uchycena lehká tahokovová síť (viz.foto). Mezi doporučené tahokovové sítě patří systémový rozměr oka 62,5 x 20, tloušťka plechu 2 mm, posuv 3 mm. Technické oddělení firmy NOVING Vám na požádání zpracuje návrh optimálního technického řešení včetně cenové nabídky. Ceny, poptávka, objednávka Vaše dotazy ohledně ceny, poptávky a objednávky zasílejte prosím na kontaktní obchod@noving.cz, tel./ fax: , Fax: , V objednávce prosíme uveďte : kontaktní údaje objednatele, počet ks nebo celkovou plochu, typ a rozměry tahokovového výrobku, povrchovou ochranu, spojovací materiál pro přichycení, termín dodání, způsob dopravy a adresu dodání. Příklad objednávky Zadání: Rozměry: vzdálenost podpor S = 900 mm, délka plošiny L = 6800 mm. Požaduje se tahokovový rošt pro pochozí zatížení. Objednávka: 6 ks T 47x13 900x1000x50 žárový pozink 1 ks T 47x13 900x800x50 žárový pozink bez spojovacího materiálu 14 tahokovové podlahové rošty a schodišťové stupně

15 tahokovové podlahové rošty a schodišťové stupně 15

16 NOVING s.r.o. Úlehlova 108/1, Ostrava Hrabůvka Tel./ fax: , Fax: tahokovové podlahové rošty a schodišťové stupně
