1 Přečerpávací stanice Odlučovací a vsakovací technika RONN TECH

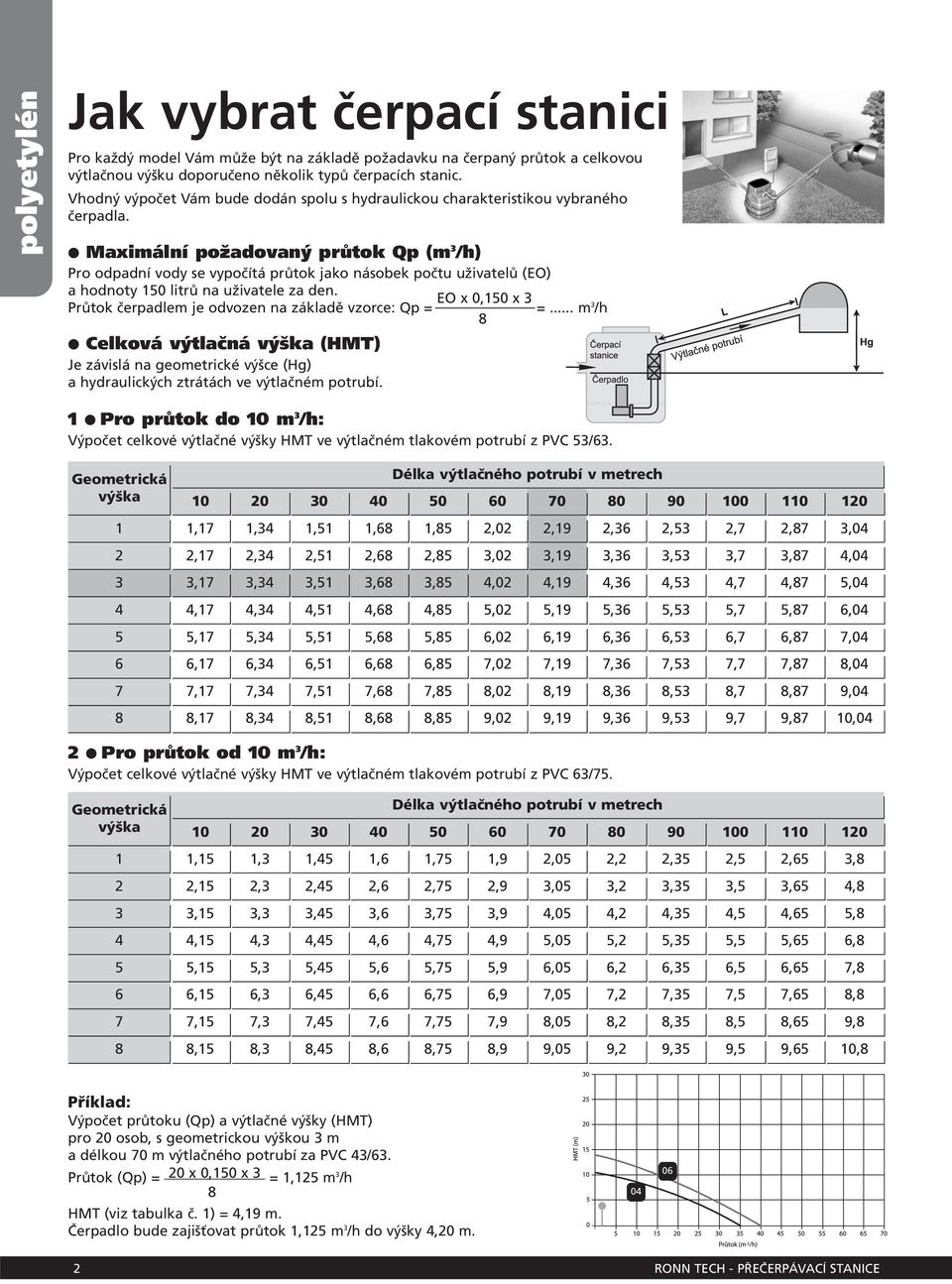

2 polyetylén Jak vybrat čerpací stanici Pro každý model Vám může být na základě požadavku na čerpaný průtok a celkovou výtlačnou výšku doporučeno několik typů čerpacích stanic. Vhodný výpočet Vám bude dodán spolu s hydraulickou charakteristikou vybraného čerpadla. Maximální požadovaný průtok Qp (m 3 /h) Pro odpadní vody se vypočítá průtok jako násobek počtu uživatelů (EO) a hodnoty 150 litrů na uživatele za den. Průtok čerpadlem je odvozen na základě vzorce: Qp = EO x 0,150 x 3 =... m 3 /h 8 Celková výtlačná výška (HMT) Je závislá na geometrické výšce (Hg) a hydraulických ztrátách ve výtlačném potrubí. 1 Pro průtok do 10 m 3 /h: Výpočet celkové výtlačné výšky HMT ve výtlačném tlakovém potrubí z PVC 53/63. Geometrická výška Délka výtlačného potrubí v metrech ,17 1,34 1,51 1,68 1,85 2,02 2,19 2,36 2,53 2,7 2,87 3,04 2 2,17 2,34 2,51 2,68 2,85 3,02 3,19 3,36 3,53 3,7 3,87 4,04 3 3,17 3,34 3,51 3,68 3,85 4,02 4,19 4,36 4,53 4,7 4,87 5,04 4 4,17 4,34 4,51 4,68 4,85 5,02 5,19 5,36 5,53 5,7 5,87 6,04 5 5,17 5,34 5,51 5,68 5,85 6,02 6,19 6,36 6,53 6,7 6,87 7,04 6 6,17 6,34 6,51 6,68 6,85 7,02 7,19 7,36 7,53 7,7 7,87 8,04 7 7,17 7,34 7,51 7,68 7,85 8,02 8,19 8,36 8,53 8,7 8,87 9,04 8 8,17 8,34 8,51 8,68 8,85 9,02 9,19 9,36 9,53 9,7 9,87 10,04 2 Pro průtok od 10 m 3 /h: Výpočet celkové výtlačné výšky HMT ve výtlačném tlakovém potrubí z PVC 63/75. Geometrická výška Délka výtlačného potrubí v metrech ,15 1,3 1,45 1,6 1,75 1,9 2,05 2,2 2,35 2,5 2,65 3,8 2 2,15 2,3 2,45 2,6 2,75 2,9 3,05 3,2 3,35 3,5 3,65 4,8 3 3,15 3,3 3,45 3,6 3,75 3,9 4,05 4,2 4,35 4,5 4,65 5,8 4 4,15 4,3 4,45 4,6 4,75 4,9 5,05 5,2 5,35 5,5 5,65 6,8 5 5,15 5,3 5,45 5,6 5,75 5,9 6,05 6,2 6,35 6,5 6,65 7,8 6 6,15 6,3 6,45 6,6 6,75 6,9 7,05 7,2 7,35 7,5 7,65 8,8 7 7,15 7,3 7,45 7,6 7,75 7,9 8,05 8,2 8,35 8,5 8,65 9,8 8 8,15 8,3 8,45 8,6 8,75 8,9 9,05 9,2 9,35 9,5 9,65 10,8 Příklad: Výpočet průtoku (Qp) a výtlačné výšky (HMT) pro 20 osob, s geometrickou výškou 3 m a délkou 70 m výtlačného potrubí za PVC 43/63. Průtok (Qp) = 20 x 0,150 x 3 = 1,125 m 3 /h 8 HMT (viz tabulka č. 1) = 4,19 m. Čerpadlo bude zajišťovat průtok 1,125 m 3 /h do výšky 4,20 m RONN TECH - PŘEČERPÁVACÍ STANICE

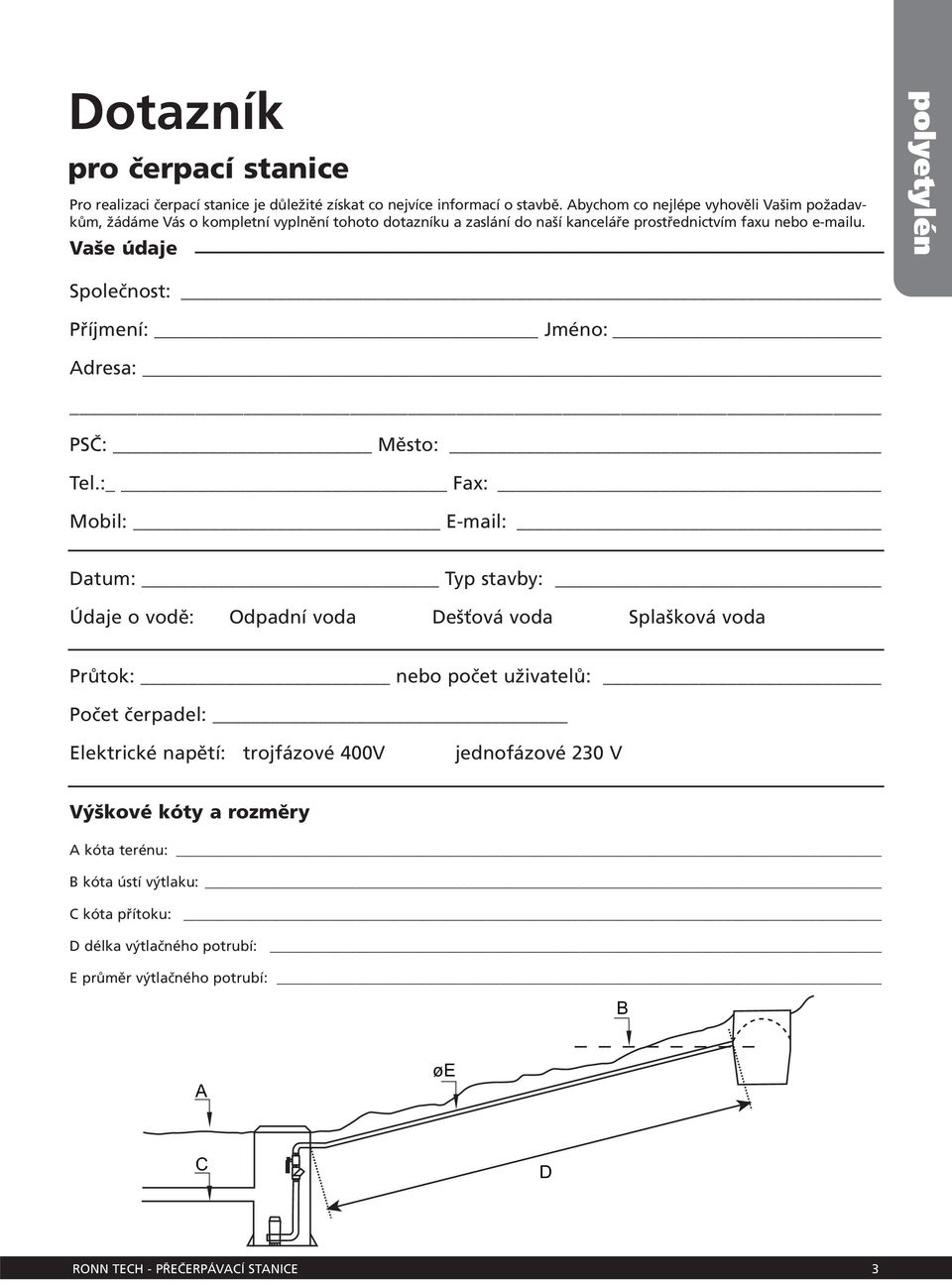

3 Dotazník pro čerpací stanice Pro realizaci čerpací stanice je důležité získat co nejvíce informací o stavbě. Abychom co nejlépe vyhověli Vašim požadavkům, žádáme Vás o kompletní vyplnění tohoto dotazníku a zaslání do naší kanceláře prostřednictvím faxu nebo u. Vaše údaje polyetylén Společnost: Příjmení: Jméno: Adresa: PSČ: Město: Tel.: Fax: Mobil: Datum: Typ stavby: Údaje o vodě: Odpadní voda Dešťová voda Splašková voda Průtok: nebo počet uživatelů: Počet čerpadel: Elektrické napětí: trojfázové 400V jednofázové 230 V Výškové kóty a rozměry A kóta terénu: B kóta ústí výtlaku: C kóta přítoku: D délka výtlačného potrubí: E průměr výtlačného potrubí: B A øe C D RONN TECH - PŘEČERPÁVACÍ STANICE 3

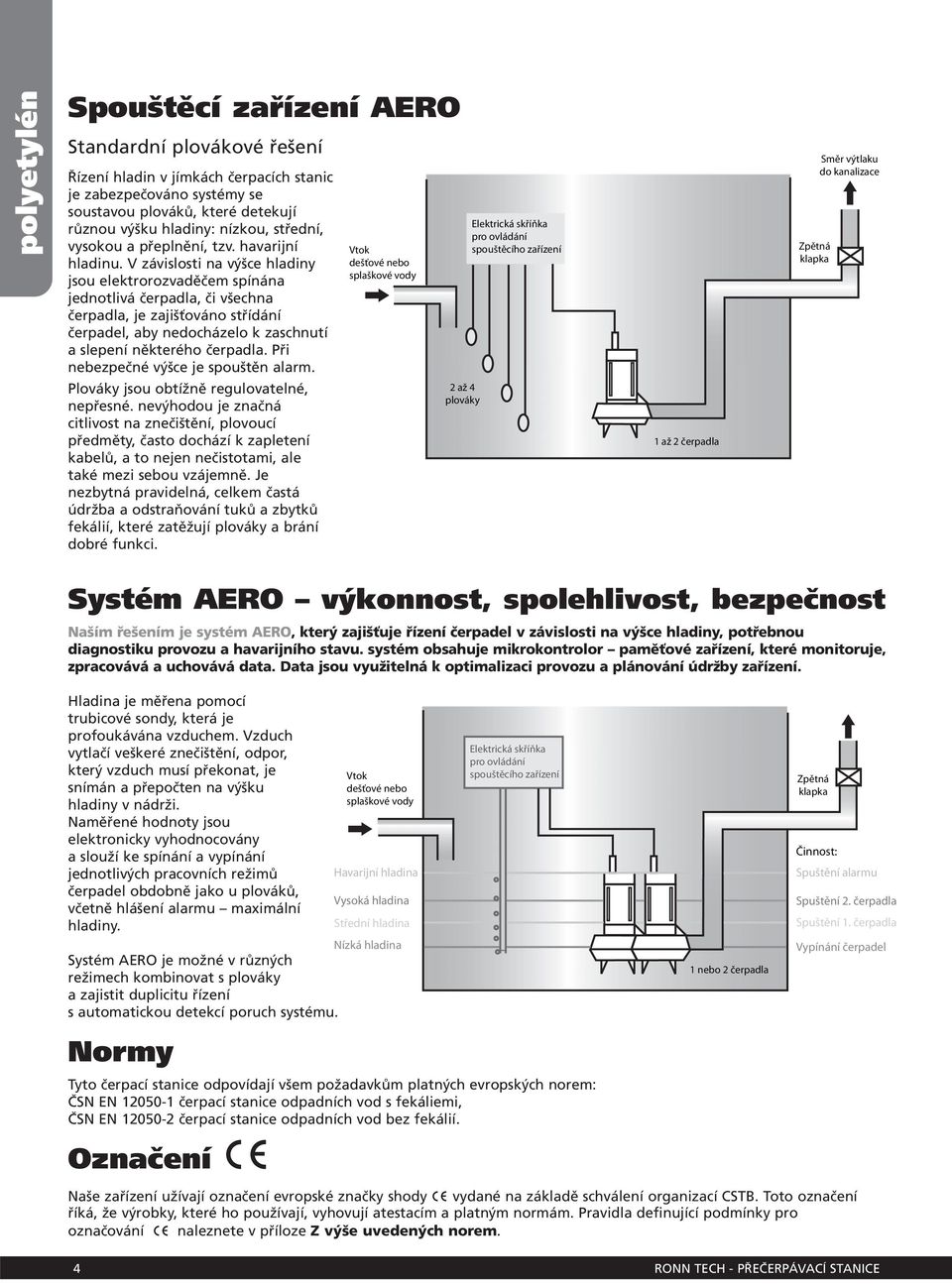

4 polyetylén Spouštěcí zařízení AERO Standardní plovákové řešení Řízení hladin v jímkách čerpacích stanic je zabezpečováno systémy se soustavou plováků, které detekují různou výšku hladiny: nízkou, střední, vysokou a přeplnění, tzv. havarijní hladinu. V závislosti na výšce hladiny jsou elektrorozvaděčem spínána jednotlivá čerpadla, či všechna čerpadla, je zajišťováno střídání čerpadel, aby nedocházelo k zaschnutí a slepení některého čerpadla. Při nebezpečné výšce je spouštěn alarm. Plováky jsou obtížně regulovatelné, nepřesné. nevýhodou je značná citlivost na znečištění, plovoucí předměty, často dochází k zapletení kabelů, a to nejen nečistotami, ale také mezi sebou vzájemně. Je nezbytná pravidelná, celkem častá údržba a odstraňování tuků a zbytků fekálií, které zatěžují plováky a brání dobré funkci. Vtok dešťové nebo splaškové vody 2 až 4 plováky Elektrická skříňka pro ovládání spouštěcího zařízení 1 až 2 čerpadla Zpětná klapka Směr výtlaku do kanalizace Systém AERO výkonnost, spolehlivost, bezpečnost Naším řešením je systém AERO, který zajišťuje řízení čerpadel v závislosti na výšce hladiny, potřebnou diagnostiku provozu a havarijního stavu. systém obsahuje mikrokontrolor paměťové zařízení, které monitoruje, zpracovává a uchovává data. Data jsou využitelná k optimalizaci provozu a plánování údržby zařízení. Hladina je měřena pomocí trubicové sondy, která je profoukávána vzduchem. Vzduch vytlačí veškeré znečištění, odpor, který vzduch musí překonat, je snímán a přepočten na výšku hladiny v nádrži. Naměřené hodnoty jsou elektronicky vyhodnocovány a slouží ke spínání a vypínání jednotlivých pracovních režimů čerpadel obdobně jako u plováků, včetně hlášení alarmu maximální hladiny. Nízká hladina Systém AERO je možné v různých režimech kombinovat s plováky a zajistit duplicitu řízení s automatickou detekcí poruch systému. Normy Vtok dešťové nebo splaškové vody Havarijní hladina Vysoká hladina Střední hladina Elektrická skříňka pro ovládání spouštěcího zařízení Tyto čerpací stanice odpovídají všem požadavkům platných evropských norem: ČSN EN čerpací stanice odpadních vod s fekáliemi, ČSN EN čerpací stanice odpadních vod bez fekálií. Označení * 1 nebo 2 čerpadla Činnost: Spuštění alarmu Spuštění 2. čerpadla Spuštění 1. čerpadla Vypínání čerpadel Naše zařízení užívají označení evropské značky shody * vydané na základě schválení organizací CSTB. Toto označení říká, že výrobky, které ho používají, vyhovují atestacím a platným normám. Pravidla definující podmínky pro označování * naleznete v příloze Z výše uvedených norem. 4 RONN TECH - PŘEČERPÁVACÍ STANICE Zpětná klapka

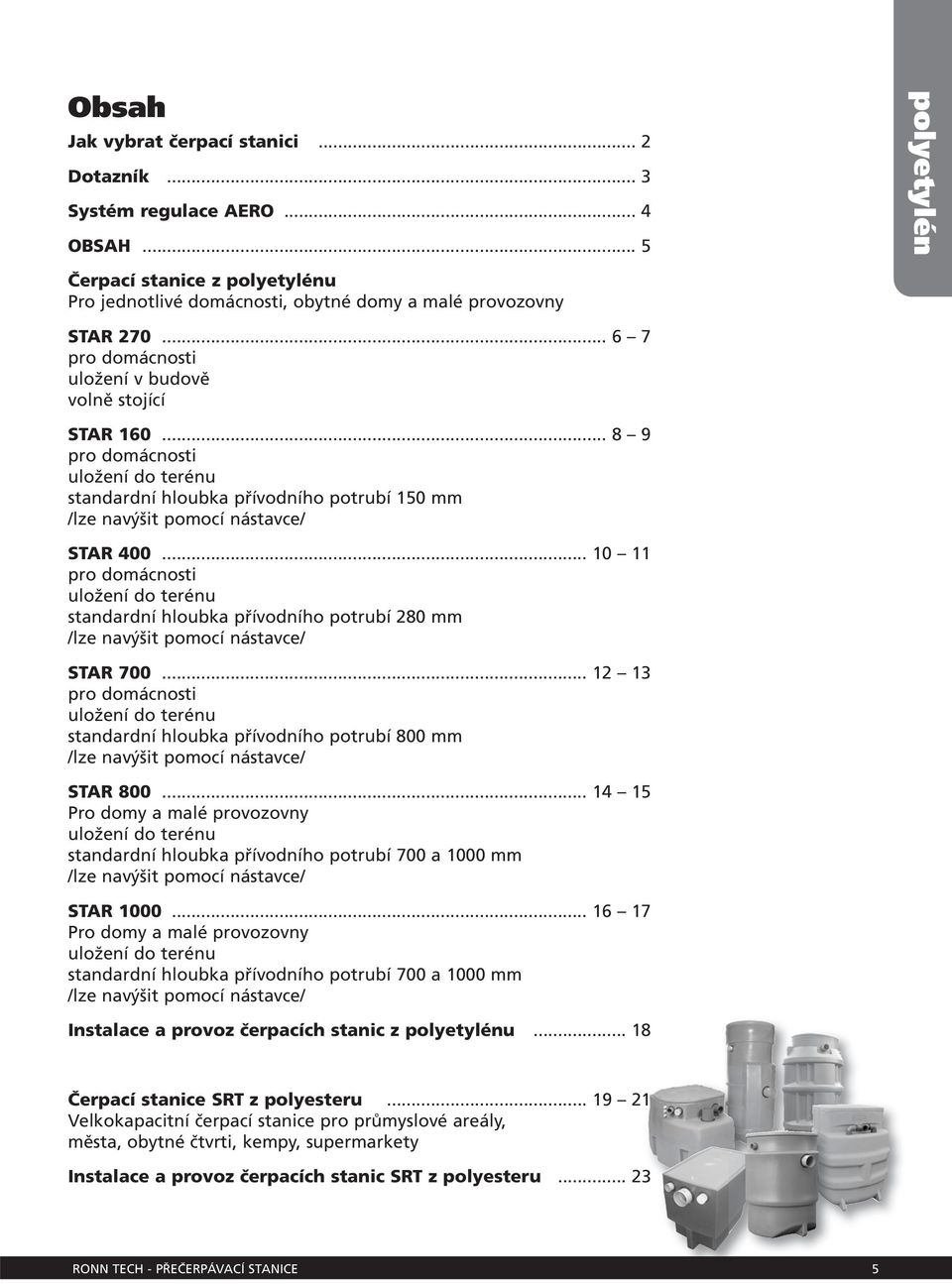

5 Obsah Jak vybrat čerpací stanici... 2 Dotazník... 3 Systém regulace AERO... 4 OBSAH... 5 polyetylén Čerpací stanice z polyetylénu Pro jednotlivé domácnosti, obytné domy a malé provozovny STAR pro domácnosti uložení v budově volně stojící STAR pro domácnosti uložení do terénu standardní hloubka přívodního potrubí 150 mm /lze navýšit pomocí nástavce/ STAR pro domácnosti uložení do terénu standardní hloubka přívodního potrubí 280 mm /lze navýšit pomocí nástavce/ STAR pro domácnosti uložení do terénu standardní hloubka přívodního potrubí 800 mm /lze navýšit pomocí nástavce/ STAR Pro domy a malé provozovny uložení do terénu standardní hloubka přívodního potrubí 700 a 1000 mm /lze navýšit pomocí nástavce/ STAR Pro domy a malé provozovny uložení do terénu standardní hloubka přívodního potrubí 700 a 1000 mm /lze navýšit pomocí nástavce/ Instalace a provoz čerpacích stanic z polyetylénu Čerpací stanice SRT z polyesteru Velkokapacitní čerpací stanice pro průmyslové areály, města, obytné čtvrti, kempy, supermarkety Instalace a provoz čerpacích stanic SRT z polyesteru RONN TECH - PŘEČERPÁVACÍ STANICE 5

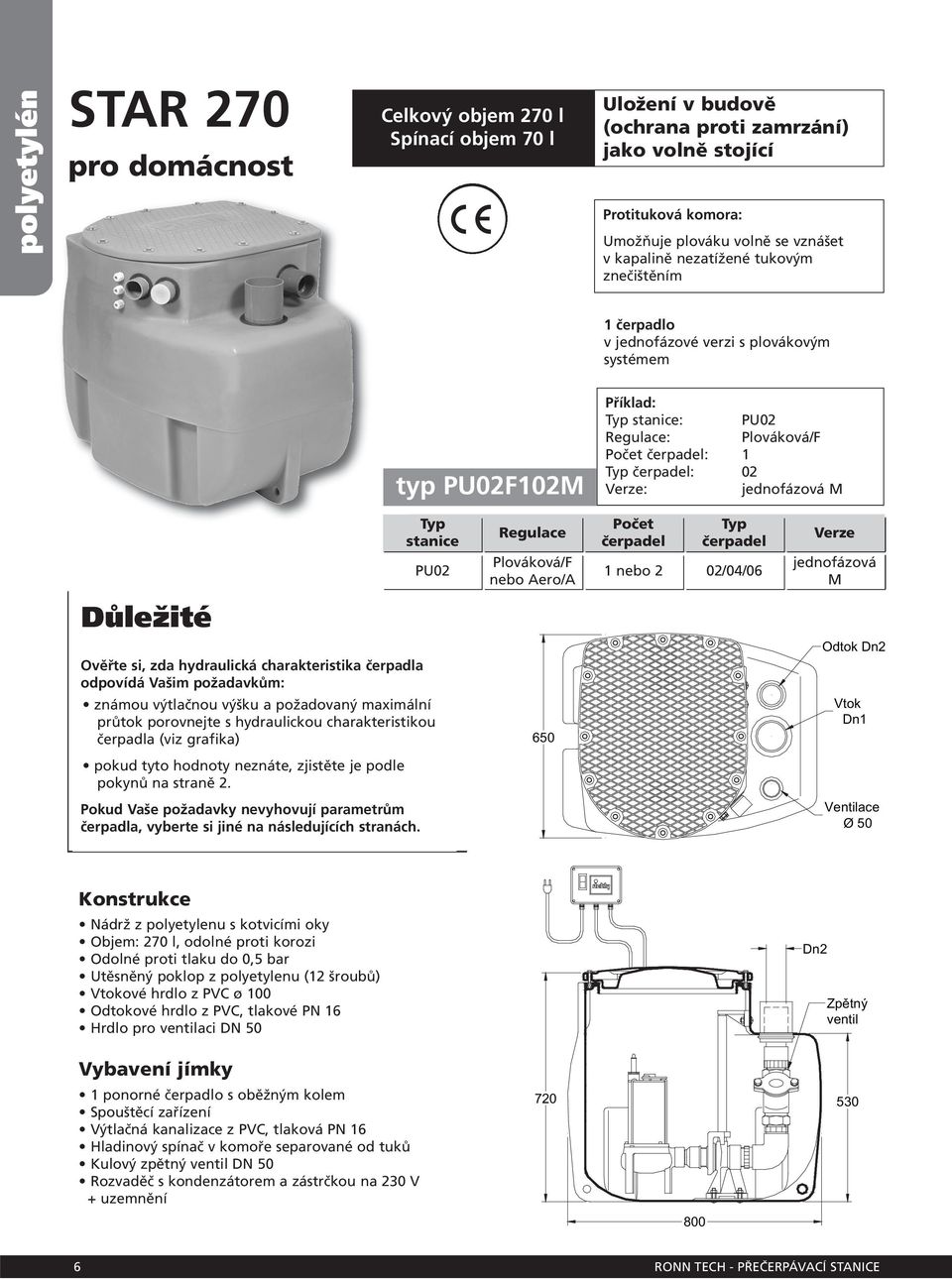

6 polyetylén STAR 270 pro domácnost Celkový objem 270 l Spínací objem 70 l * Uložení v budově (ochrana proti zamrzání) jako volně stojící Protituková komora: Umožňuje plováku volně se vznášet v kapalině nezatížené tukovým znečištěním 1 čerpadlo v jednofázové verzi s plovákovým systémem typ PU02F102M Příklad: Typ stanice: PU02 Regulace: Plováková/F Počet čerpadel: 1 Typ čerpadel: 02 Verze: jednofázová M Typ stanice PU02 Regulace Plováková/F nebo Aero/A Počet čerpadel Typ čerpadel 1 nebo 2 02/04/06 Verze jednofázová M Důležité Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) V e n t i l ace Ø Odtok Dn2 Vtok Dn pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně 2. D N 1 D N 2 Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách. Ka b e l Ø Ventilace Ø50 Konstrukce Nádrž z polyetylenu s kotvicími oky Objem: 270 l, odolné proti korozi Odolné proti tlaku do 0,5 bar Utěsněný poklop z polyetylenu (12 šroubů) Vtokové hrdlo z PVC ø 100 Odtokové hrdlo z PVC, tlakové PN 16 Hrdlo pro ventilaci DN 50 Dn2 Zpětný ventil Vybavení jímky 1 ponorné čerpadlo s oběžným kolem Spouštěcí zařízení Výtlačná kanalizace z PVC, tlaková PN 16 Hladinový spínač v komoře separované od tuků Kulový zpětný ventil DN 50 Rozvaděč s kondenzátorem a zástrčkou na 230 V + uzemnění RONN TECH - PŘEČERPÁVACÍ STANICE

7 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 270: Možnost plovákové nebo AERO hladinové regulace s 1 nebo 2 čerpadly v jednofázové verzi 230 V ČERPADLO 02 SEMISOM 265 M Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 40 mm Výtlak: 2 0,55 kw, 4,2 A Se spouštěcí skříňkou polyetylén ČERPADLO 04 Vyberte si čerpadlo SEMISOM 450 M Konstrukce: tělo a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,1 kw 7,3 A Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO 06 HMT (m) Průtok (m 3/h) FÉKA VX 1200 M Konstrukce: tělo a oběžné kolo z technopolymeru Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,2 kw 8,6 A Norma ČSN EN Protokol o zkoušce GPE /2 VOLITELNÉ PŘÍSLUŠENSTVÍ Uzavírací ventil výtlaku (1 ventil pro každé čerpadlo) VB050 DN 50 pro PVC 53/63 pro tlak do 16 bar. Zvukový alarm ASF s plovákem s protizávažím 90 db jednofázové provedení 230 V pouzdro se zástrčkou dodáváno s plovákem a 10m kabelem RB10. Opticko zvukový alarm CP01+RB10 s plovákovým spínačem. Rozvodná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 450 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. KITP100 DN 100 dovoluje ucpat nebo vytvořit jiný otvor DN 100 sada obsahuje 1 zátku, 1 těsnění a 1 ucpávku. RONN TECH - PŘEČERPÁVACÍ STANICE 7

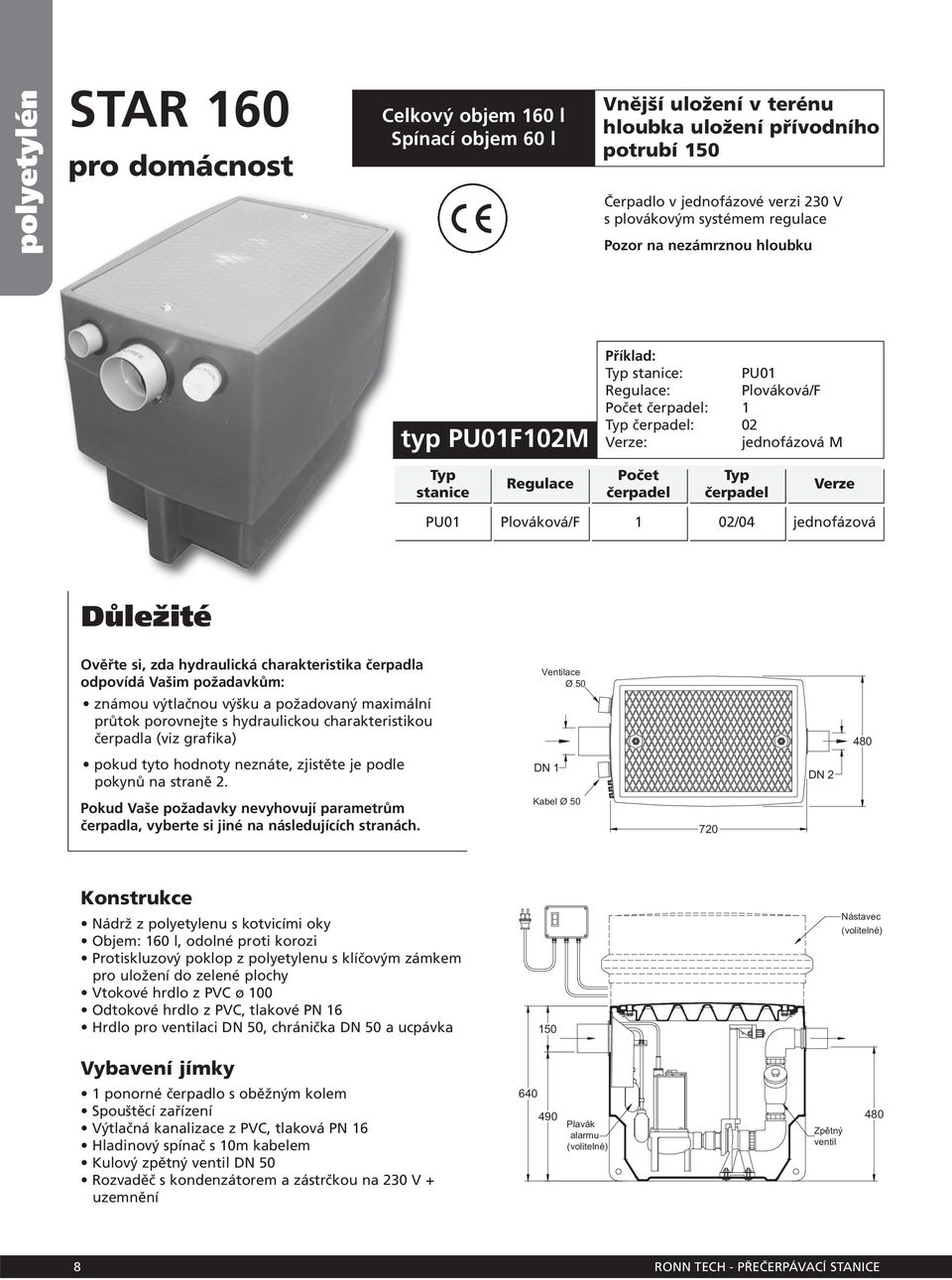

8 polyetylén STAR 160 pro domácnost Celkový objem 160 l Spínací objem 60 l * Vnější uložení v terénu hloubka uložení přívodního potrubí 150 Čerpadlo v jednofázové verzi 230 V s plovákovým systémem regulace Pozor na nezámrznou hloubku typ PU01F102M Příklad: Typ stanice: PU01 Regulace: Plováková/F Počet čerpadel: 1 Typ čerpadel: 02 Verze: jednofázová M Typ stanice Regulace Počet čerpadel Typ čerpadel Verze PU01 Plováková/F 1 02/04 jednofázová Důležité Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) V e n t i l ace Ø pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně 2. D N 1 D N 2 Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách. Ka b e l Ø Konstrukce Nádrž z polyetylenu s kotvicími oky Objem: 160 l, odolné proti korozi Protiskluzový poklop z polyetylenu s klíčovým zámkem pro uložení do zelené plochy Vtokové hrdlo z PVC ø 100 Odtokové hrdlo z PVC, tlakové PN 16 Hrdlo pro ventilaci DN 50, chránička DN 50 a ucpávka Nástavec (volitelné) Vybavení jímky 1 ponorné čerpadlo s oběžným kolem Spouštěcí zařízení Výtlačná kanalizace z PVC, tlaková PN 16 Hladinový spínač s 10m kabelem Kulový zpětný ventil DN 50 Rozvaděč s kondenzátorem a zástrčkou na 230 V + uzemnění Plavák a l a r m u Zpětný ( volitelné) ventil 8 RONN TECH - PŘEČERPÁVACÍ STANICE

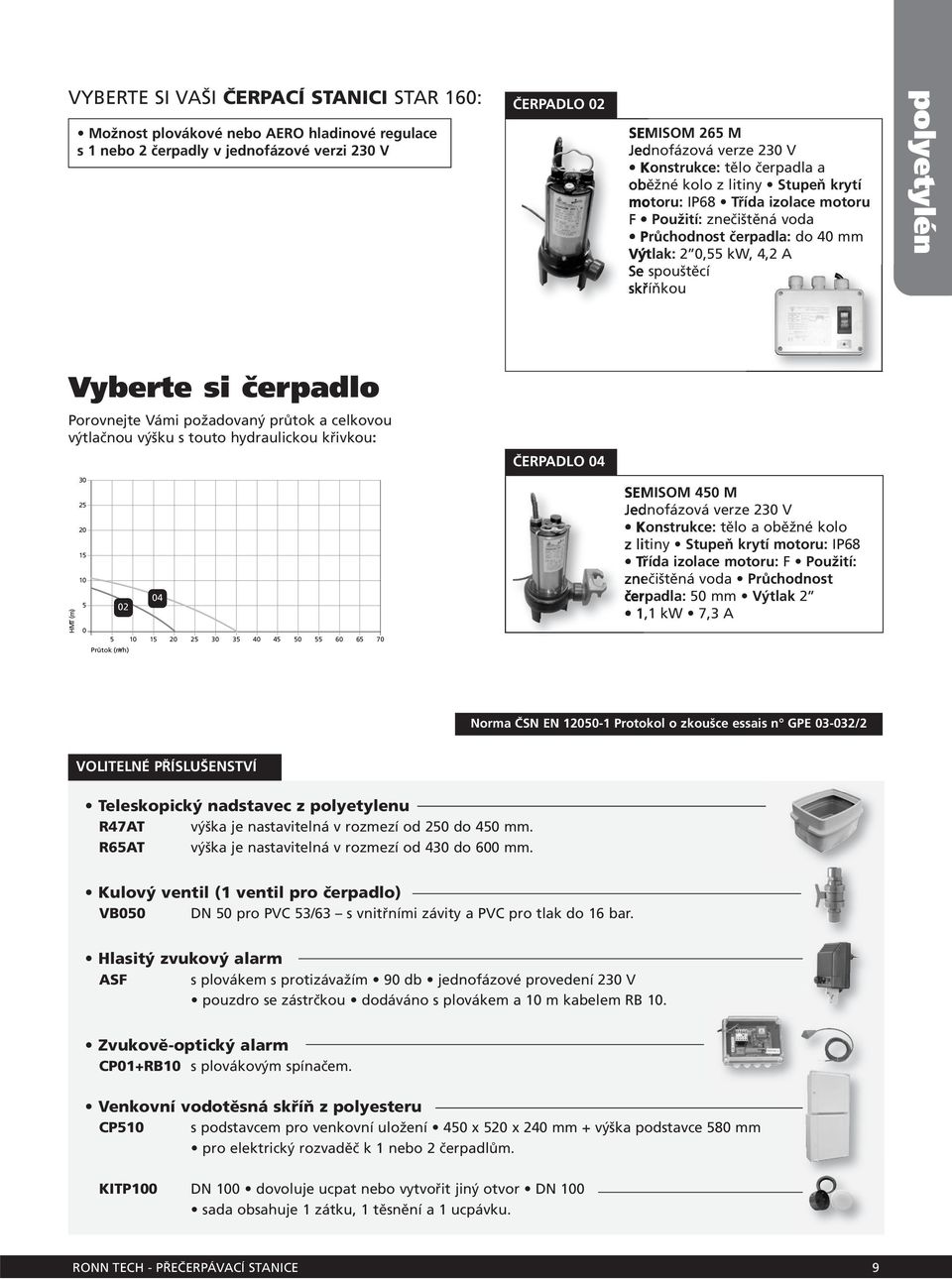

9 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 160: Možnost plovákové nebo AERO hladinové regulace s 1 nebo 2 čerpadly v jednofázové verzi 230 V ČERPADLO 02 SEMISOM 265 M Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru F Použití: znečištěná voda Průchodnost čerpadla: do 40 mm Výtlak: 2 0,55 kw, 4,2 A Se spouštěcí skříňkou polyetylén Vyberte si čerpadlo Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO 04 HMT (m) Průtok (m 3/h) SEMISOM 450 M Konstrukce: tělo a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,1 kw 7,3 A Norma ČSN EN Protokol o zkoušce essais n GPE /2 VOLITELNÉ PŘÍSLUŠENSTVÍ Teleskopický nadstavec z polyetylenu R47AT výška je nastavitelná v rozmezí od 250 do 450 mm. R65AT výška je nastavitelná v rozmezí od 430 do 600 mm. Kulový ventil (1 ventil pro čerpadlo) VB050 DN 50 pro PVC 53/63 s vnitřními závity a PVC pro tlak do 16 bar. Hlasitý zvukový alarm ASF s plovákem s protizávažím 90 db jednofázové provedení 230 V pouzdro se zástrčkou dodáváno s plovákem a 10 m kabelem RB 10. Zvukově-optický alarm CP01+RB10 s plovákovým spínačem. Venkovní vodotěsná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 450 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. KITP100 DN 100 dovoluje ucpat nebo vytvořit jiný otvor DN 100 sada obsahuje 1 zátku, 1 těsnění a 1 ucpávku. RONN TECH - PŘEČERPÁVACÍ STANICE 9

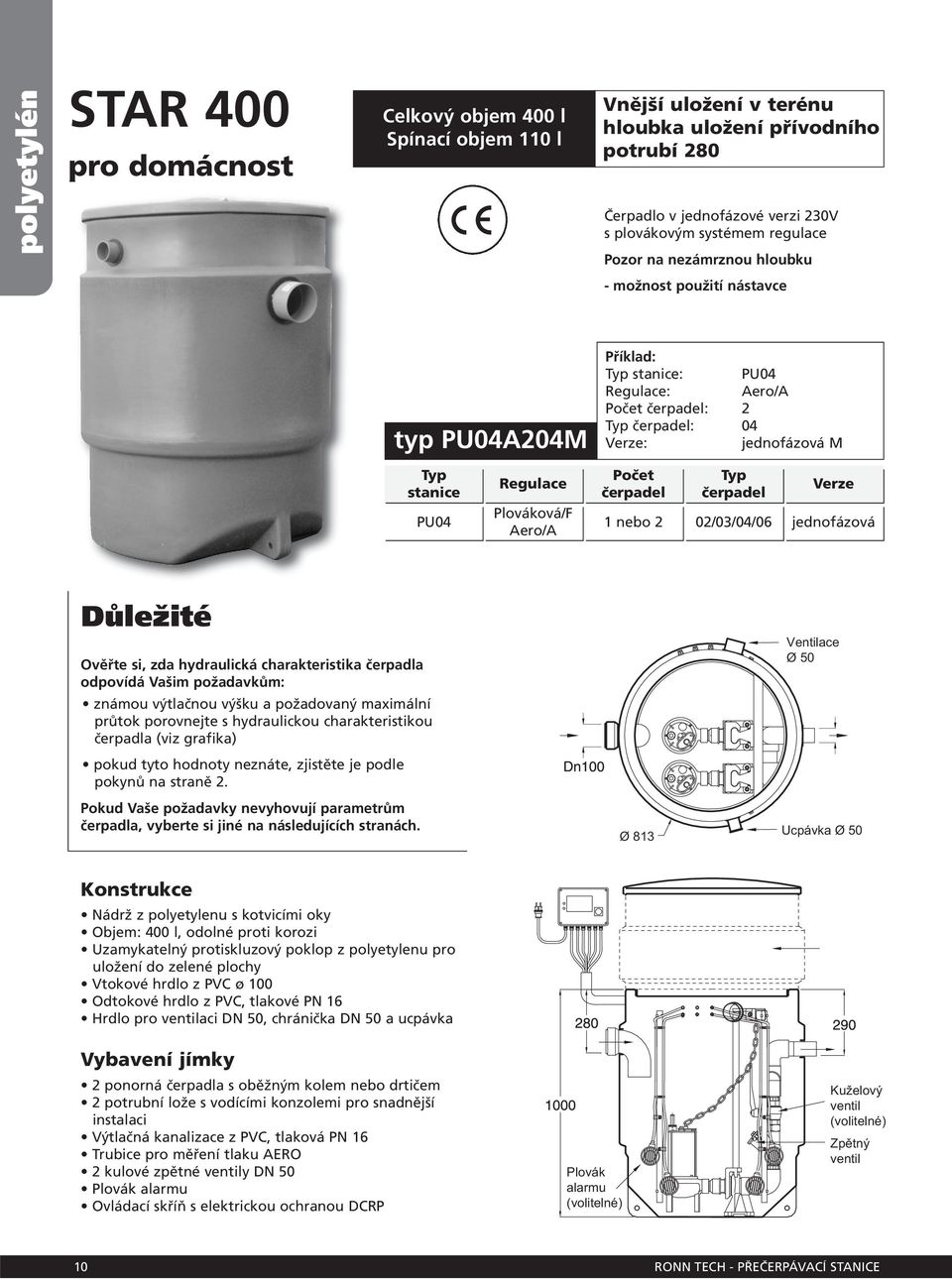

10 polyetylén STAR 400 pro domácnost Celkový objem 400 l Spínací objem 110 l * Vnější uložení v terénu hloubka uložení přívodního potrubí 280 Čerpadlo v jednofázové verzi 230V s plovákovým systémem regulace Pozor na nezámrznou hloubku - možnost použití nástavce typ PU04A204M Příklad: Typ stanice: PU04 Regulace: Aero/A Počet čerpadel: 2 Typ čerpadel: 04 Verze: jednofázová M Typ stanice PU04 Regulace Plováková/F Aero/A Počet čerpadel Typ čerpadel Verze 1 nebo 2 02/03/04/06 jednofázová Důležité Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně 2. Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách. Ø 813 Ventilace Ø 50 Ucpávka Ø 50 Konstrukce Nádrž z polyetylenu s kotvicími oky Objem: 400 l, odolné proti korozi Uzamykatelný protiskluzový poklop z polyetylenu pro uložení do zelené plochy Vtokové hrdlo z PVC ø 100 Odtokové hrdlo z PVC, tlakové PN 16 Hrdlo pro ventilaci DN 50, chránička DN 50 a ucpávka Vybavení jímky 2 ponorná čerpadla s oběžným kolem nebo drtičem 2 potrubní lože s vodícími konzolemi pro snadnější instalaci Výtlačná kanalizace z PVC, tlaková PN 16 Trubice pro měření tlaku AERO 2 kulové zpětné ventily DN 50 Plovák alarmu Ovládací skříň s elektrickou ochranou DCRP Plovák alarmu (volitelné) Kuželový ventil (volitelné) Zpětný ventil 10 RONN TECH - PŘEČERPÁVACÍ STANICE

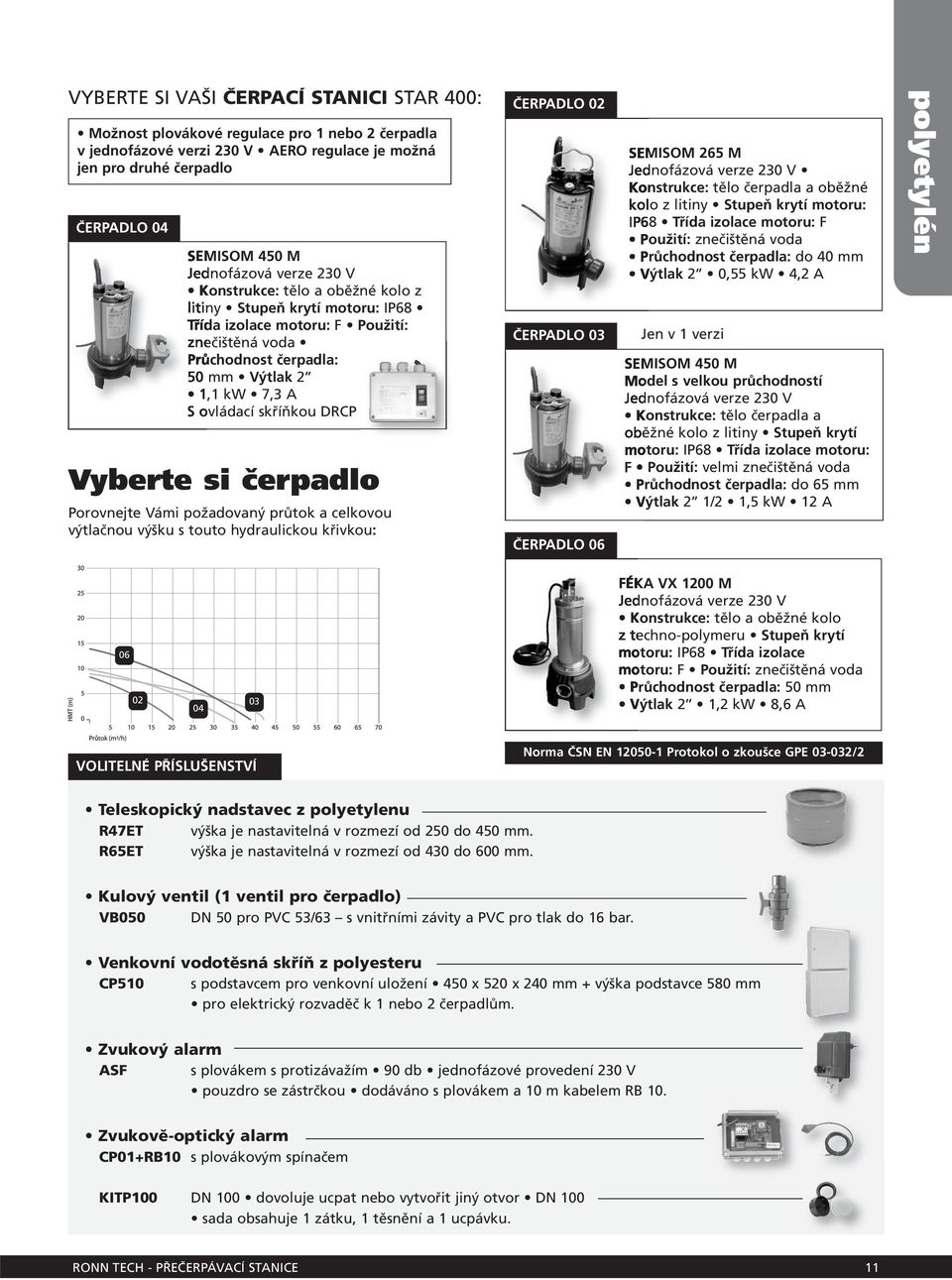

11 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 400: Možnost plovákové regulace pro 1 nebo 2 čerpadla v jednofázové verzi 230 V AERO regulace je možná jen pro druhé čerpadlo ČERPADLO 04 SEMISOM 450 M Konstrukce: tělo a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,1 kw 7,3 A S ovládací skříňkou DRCP Vyberte si čerpadlo Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO 02 ČERPADLO 03 ČERPADLO 06 SEMISOM 265 M Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 40 mm Výtlak 2 0,55 kw 4,2 A Jen v 1 verzi SEMISOM 450 M Model s velkou průchodností Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: velmi znečištěná voda Průchodnost čerpadla: do 65 mm Výtlak 2 1/2 1,5 kw 12 A polyetylén FÉKA VX 1200 M Konstrukce: tělo a oběžné kolo z techno-polymeru Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,2 kw 8,6 A VOLITELNÉ PŘÍSLUŠENSTVÍ Norma ČSN EN Protokol o zkoušce GPE /2 Teleskopický nadstavec z polyetylenu R47ET výška je nastavitelná v rozmezí od 250 do 450 mm. R65ET výška je nastavitelná v rozmezí od 430 do 600 mm. Kulový ventil (1 ventil pro čerpadlo) VB050 DN 50 pro PVC 53/63 s vnitřními závity a PVC pro tlak do 16 bar. Venkovní vodotěsná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 450 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. Zvukový alarm ASF s plovákem s protizávažím 90 db jednofázové provedení 230 V pouzdro se zástrčkou dodáváno s plovákem a 10 m kabelem RB 10. Zvukově-optický alarm CP01+RB10 s plovákovým spínačem KITP100 DN 100 dovoluje ucpat nebo vytvořit jiný otvor DN 100 sada obsahuje 1 zátku, 1 těsnění a 1 ucpávku. RONN TECH - PŘEČERPÁVACÍ STANICE 11

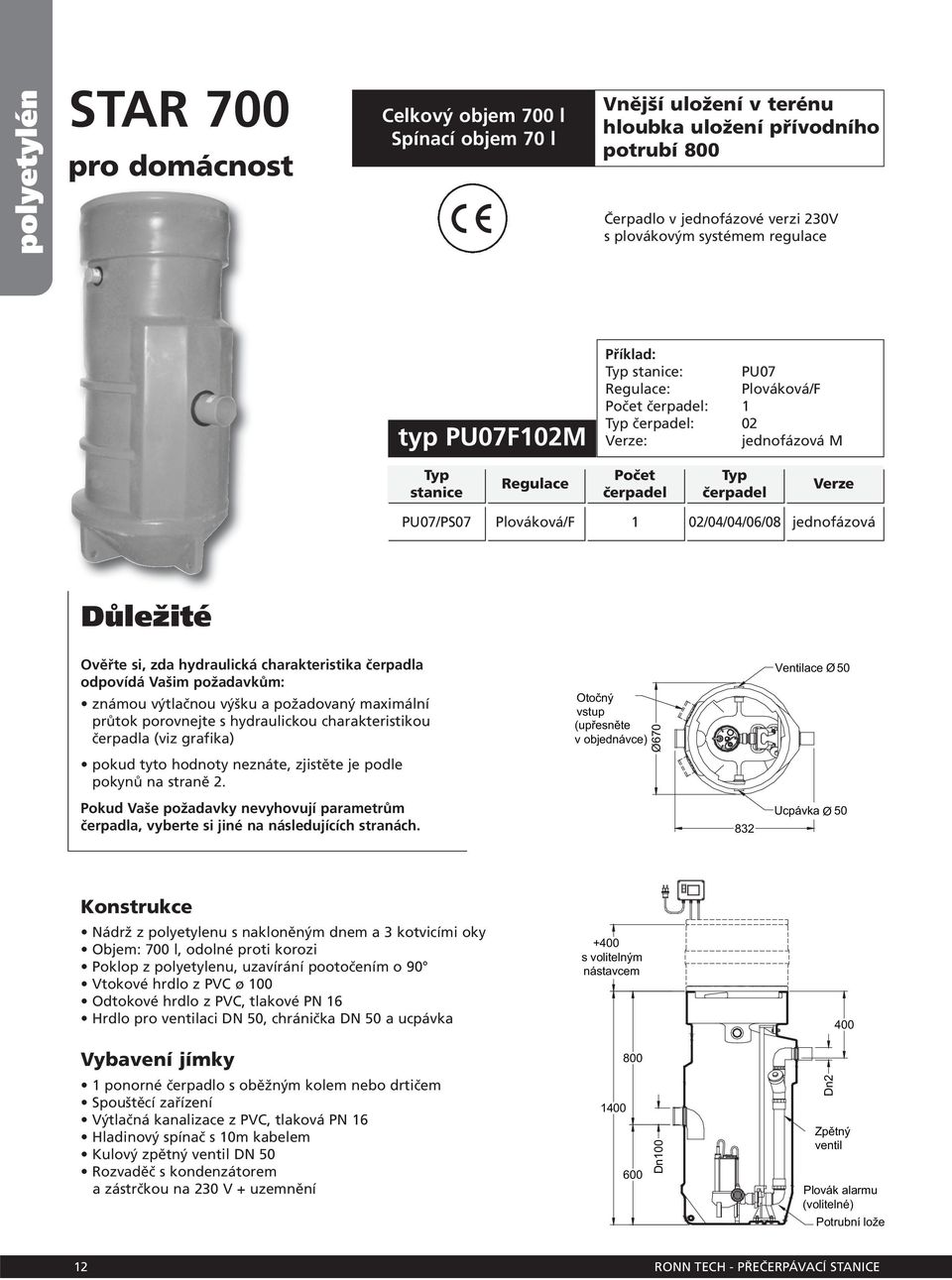

12 polyetylén STAR 700 pro domácnost Celkový objem 700 l Spínací objem 70 l * Vnější uložení v terénu hloubka uložení přívodního potrubí 800 Čerpadlo v jednofázové verzi 230V s plovákovým systémem regulace typ PU07F102M Příklad: Typ stanice: PU07 Regulace: Plováková/F Počet čerpadel: 1 Typ čerpadel: 02 Verze: jednofázová M Typ stanice Regulace Počet čerpadel Typ čerpadel Verze PU07/PS07 Plováková/F 1 02/04/04/06/08 jednofázová Důležité Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) Otočný vstup (upřesněte v objednávce) Ø670 Ventilace Ø 50 pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně 2. Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách. 832 Ucpávka Ø 50 Konstrukce Nádrž z polyetylenu s nakloněným dnem a 3 kotvicími oky Objem: 700 l, odolné proti korozi Poklop z polyetylenu, uzavírání pootočením o 90 Vtokové hrdlo z PVC ø 100 Odtokové hrdlo z PVC, tlakové PN 16 Hrdlo pro ventilaci DN 50, chránička DN 50 a ucpávka +400 s volitelným nástavcem 400 Vybavení jímky ponorné čerpadlo s oběžným kolem nebo drtičem Spouštěcí zařízení Výtlačná kanalizace z PVC, tlaková PN 16 Hladinový spínač s 10m kabelem Kulový zpětný ventil DN 50 Rozvaděč s kondenzátorem a zástrčkou na 230 V + uzemnění Dn100 Dn2 Zpětný ventil Plovák alarmu (volitelné) Potrubní lože 12 RONN TECH - PŘEČERPÁVACÍ STANICE

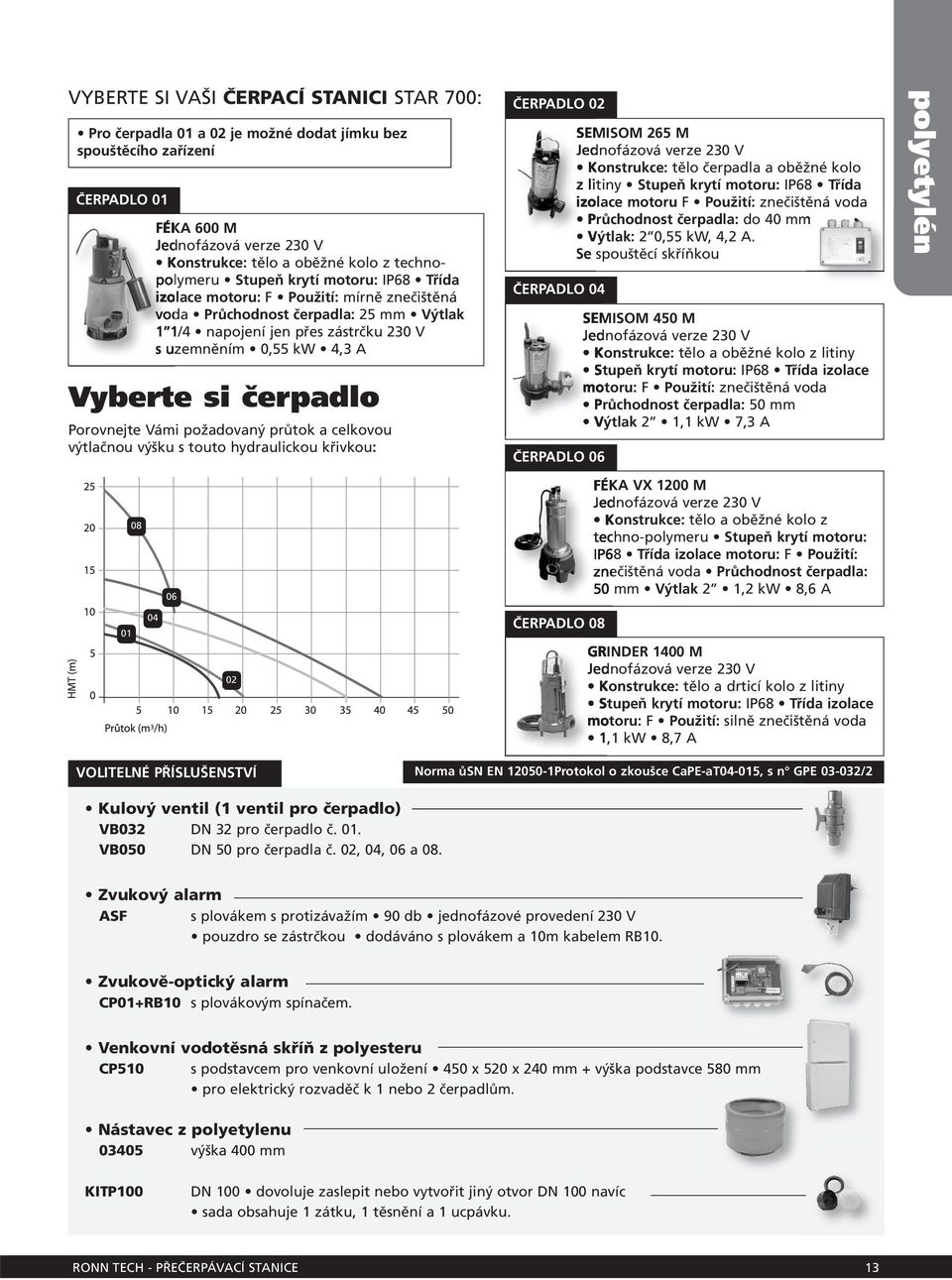

13 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 700: Pro čerpadla 01 a 02 je možné dodat jímku bez spouštěcího zařízení ČERPADLO 01 FÉKA 600 M Konstrukce: tělo a oběžné kolo z technopolymeru Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: mírně znečištěná voda Průchodnost čerpadla: 25 mm Výtlak 1 1/4 napojení jen přes zástrčku 230 V s uzemněním 0,55 kw 4,3 A Vyberte si čerpadlo Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO 02 ČERPADLO 04 ČERPADLO 06 SEMISOM 265 M Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru F Použití: znečištěná voda Průchodnost čerpadla: do 40 mm Výtlak: 2 0,55 kw, 4,2 A. Se spouštěcí skříňkou SEMISOM 450 M Konstrukce: tělo a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,1 kw 7,3 A polyetylén FÉKA VX 1200 M Konstrukce: tělo a oběžné kolo z techno-polymeru Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak 2 1,2 kw 8,6 A ČERPADLO 08 GRINDER 1400 M Konstrukce: tělo a drticí kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: silně znečištěná voda 1,1 kw 8,7 A VOLITELNÉ PŘÍSLUŠENSTVÍ Norma ůsn EN Protokol o zkoušce CaPE-aT04-015, s n GPE /2 Kulový ventil (1 ventil pro čerpadlo) VB032 DN 32 pro čerpadlo č. 01. VB050 DN 50 pro čerpadla č. 02, 04, 06 a 08. Zvukový alarm ASF s plovákem s protizávažím 90 db jednofázové provedení 230 V pouzdro se zástrčkou dodáváno s plovákem a 10m kabelem RB10. Zvukově-optický alarm CP01+RB10 s plovákovým spínačem. Venkovní vodotěsná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 450 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. Nástavec z polyetylenu výška 400 mm KITP100 DN 100 dovoluje zaslepit nebo vytvořit jiný otvor DN 100 navíc sada obsahuje 1 zátku, 1 těsnění a 1 ucpávku. RONN TECH - PŘEČERPÁVACÍ STANICE 13

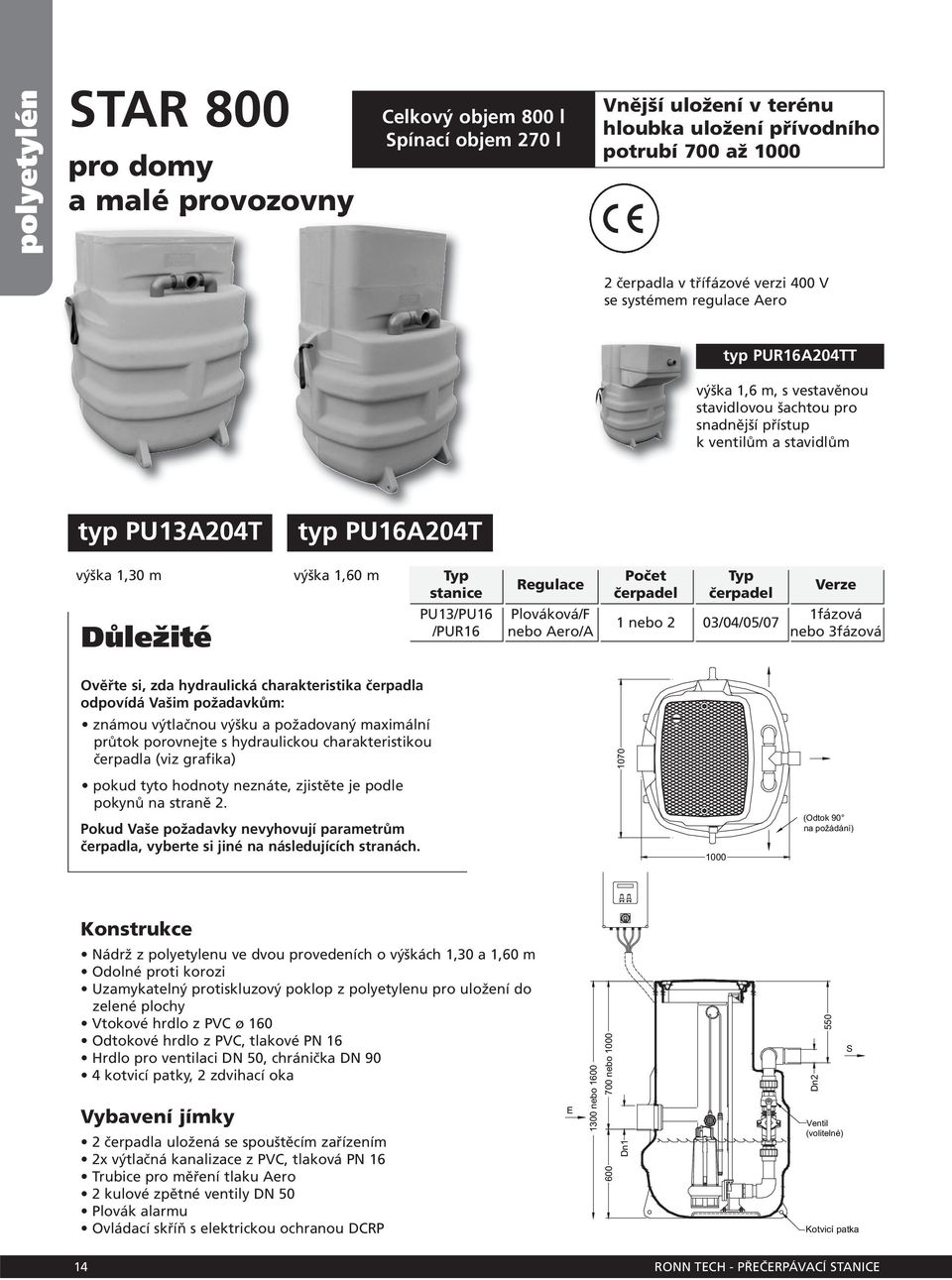

14 polyetylén STAR 800 pro domy a malé provozovny Celkový objem 800 l Spínací objem 270 l Vnější uložení v terénu hloubka uložení přívodního potrubí 700 až 1000 * 2 čerpadla v třífázové verzi 400 V se systémem regulace Aero typ PUR16A204TT výška 1,6 m, s vestavěnou stavidlovou šachtou pro snadnější přístup k ventilům a stavidlům typ PU13A204T typ PU16A204T výška 1,30 m výška 1,60 m Typ stanice Regulace Počet čerpadel Typ čerpadel Verze Důležité PU13/PU16 /PUR16 Plováková/F nebo Aero/A 1 nebo 2 03/04/05/07 1fázová nebo 3fázová Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) 1070 pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně 2. Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách (Odtok 90 na požádání) Konstrukce Nádrž z polyetylenu ve dvou provedeních o výškách 1,30 a 1,60 m Odolné proti korozi Uzamykatelný protiskluzový poklop z polyetylenu pro uložení do zelené plochy Vtokové hrdlo z PVC ø 160 Odtokové hrdlo z PVC, tlakové PN 16 Hrdlo pro ventilaci DN 50, chránička DN 90 4 kotvicí patky, 2 zdvihací oka Vybavení jímky 2 čerpadla uložená se spouštěcím zařízením 2x výtlačná kanalizace z PVC, tlaková PN 16 Trubice pro měření tlaku Aero 2 kulové zpětné ventily DN 50 Plovák alarmu Ovládací skříň s elektrickou ochranou DCRP E 1300 nebo nebo Dn1 Dn2 550 Ventil (volitelné) S Kotvicí patka 14 RONN TECH - PŘEČERPÁVACÍ STANICE

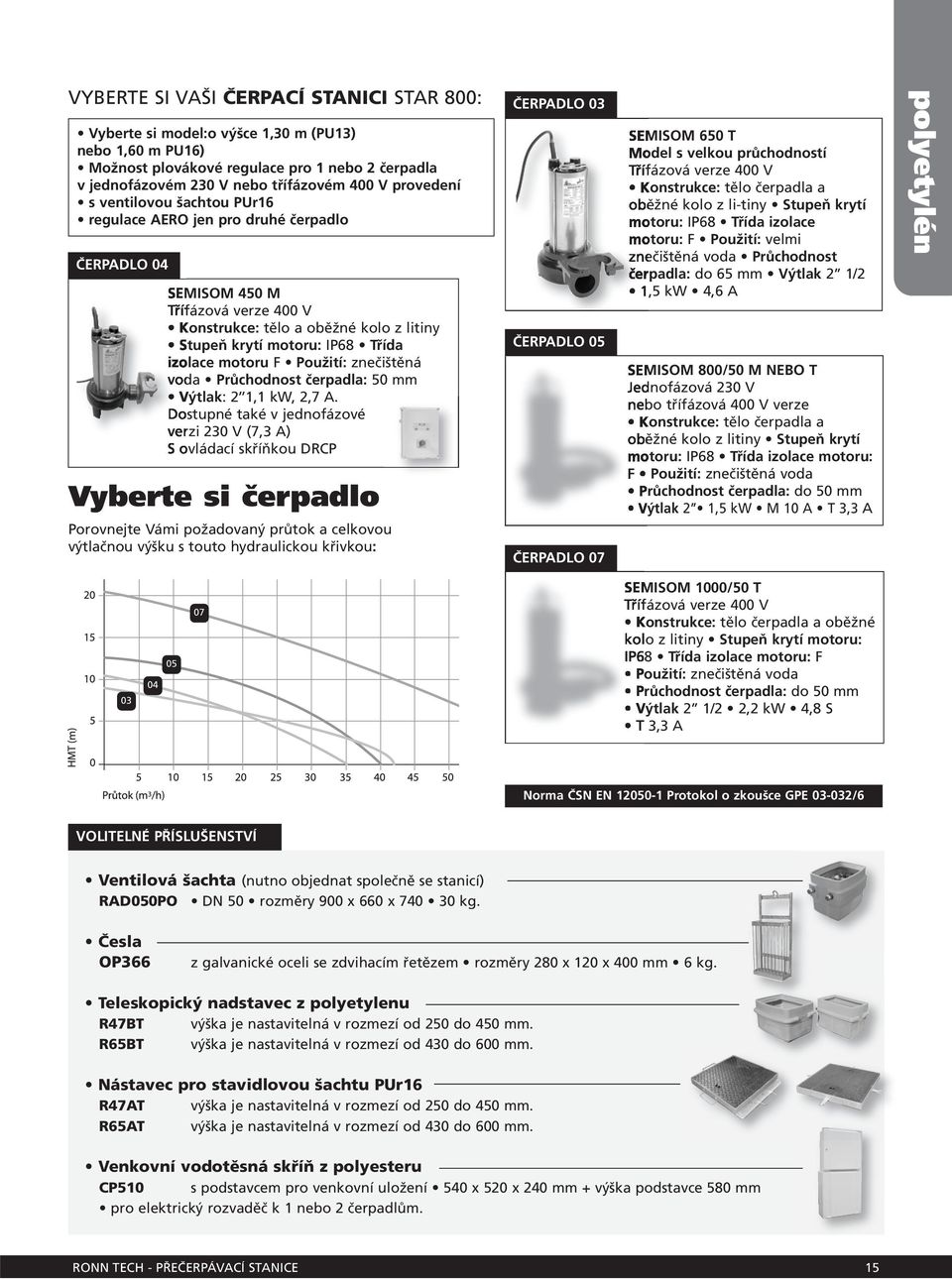

15 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 800: Vyberte si model:o výšce 1,30 m (PU13) nebo 1,60 m PU16) Možnost plovákové regulace pro 1 nebo 2 čerpadla v jednofázovém 230 V nebo třífázovém 400 V provedení s ventilovou šachtou PUr16 regulace AERO jen pro druhé čerpadlo ČERPADLO 04 SEMISOM 450 M Třífázová verze 400 V Konstrukce: tělo a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak: 2 1,1 kw, 2,7 A. Dostupné také v jednofázové verzi 230 V (7,3 A) S ovládací skříňkou DRCP Vyberte si čerpadlo Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO 03 ČERPADLO 05 ČERPADLO 07 SEMISOM 650 T Model s velkou průchodností Třífázová verze 400 V Konstrukce: tělo čerpadla a oběžné kolo z li-tiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: velmi znečištěná voda Průchodnost čerpadla: do 65 mm Výtlak 2 1/2 1,5 kw 4,6 A SEMISOM 800/50 M NEBO T Jednofázová 230 V nebo třífázová 400 V verze Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 50 mm Výtlak 2 1,5 kw M 10 A T 3,3 A polyetylén SEMISOM 1000/50 T Třífázová verze 400 V Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 50 mm Výtlak 2 1/2 2,2 kw 4,8 S T 3,3 A Norma ČSN EN Protokol o zkoušce GPE /6 VOLITELNÉ PŘÍSLUŠENSTVÍ Ventilová šachta (nutno objednat společně se stanicí) RAD050PO DN 50 rozměry 900 x 660 x kg. Česla OP366 z galvanické oceli se zdvihacím řetězem rozměry 280 x 120 x 400 mm 6 kg. Teleskopický nadstavec z polyetylenu R47BT výška je nastavitelná v rozmezí od 250 do 450 mm. R65BT výška je nastavitelná v rozmezí od 430 do 600 mm. Nástavec pro stavidlovou šachtu PUr16 R47AT výška je nastavitelná v rozmezí od 250 do 450 mm. R65AT výška je nastavitelná v rozmezí od 430 do 600 mm. Venkovní vodotěsná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 540 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. RONN TECH - PŘEČERPÁVACÍ STANICE 15

16 polyetylén STAR 1000 pro domy a malé provozovny Celkový objem 1000 l Spínací objem 420 l Vnější uložení v terénu hloubka uložení přívodního potrubí 1400 až 1900 * 2 čerpadla v třífázové verzi 400 V se systémem regulace AERO typ PU20A204T typ PU25A204T výška 2,00 m Důležité výška 2,50 m Typ stanice PU20/ PU25 Regulace Plováková/F nebo Aero/A Počet čerpadel Typ čerpadel 1 nebo 2 03/04/05/07 Verze 1fázová nebo 3fázová Ověřte si, zda hydraulická charakteristika čerpadla odpovídá Vašim požadavkům: známou výtlačnou výšku a požadovaný maximální průtok porovnejte s hydraulickou charakteristikou čerpadla (viz grafika) pokud tyto hodnoty neznáte, zjistěte je podle pokynů na straně ?1180 Regulace pomocí tlakového čidla Pokud Vaše požadavky nevyhovují parametrům čerpadla, vyberte si jiné na následujících stranách Konstrukce Nádrž z polyetylenu o vysoké hustotě a s vyztužením pro lepší mechanickou odolnost Ve dvou provedeních o výšce 2,00 m (PU20) nebo 2,50 m (PU25) a ø 1,18 m Ochranná mříž z polyetylenu Uzamykatelný protiskluzový poklop z polyetylenu pro uložení do zelené plochy Vtokové hrdlo z PVC DN 200 Hrdlo pro ventilaci DN 100 Odtokové hrdlo z PVC, DN 53/60 nebo 63/75 kotvicí a zdvihací oka pro snadnější instalaci Vybavení jímky 2 ponorná čerpadla z litiny v třífázové verzi (4 dostupné modely) 2x spouštěcí zařízení 2x výtlačná kanalizace z PVC, DN 50 2 kulové zpětné ventily DN 50 Plovák alarmu Ovládací skříň s elektrickou ochranou DCRP 2000 nebo nebo Dn200 Česla Potrubní lože Čerpadla Polyetylenový poklop Ochrann? polyetylenov? mř?? Dn nebo 1890 Stavidlo a ventil Kotvicí patky 16 RONN TECH - PŘEČERPÁVACÍ STANICE

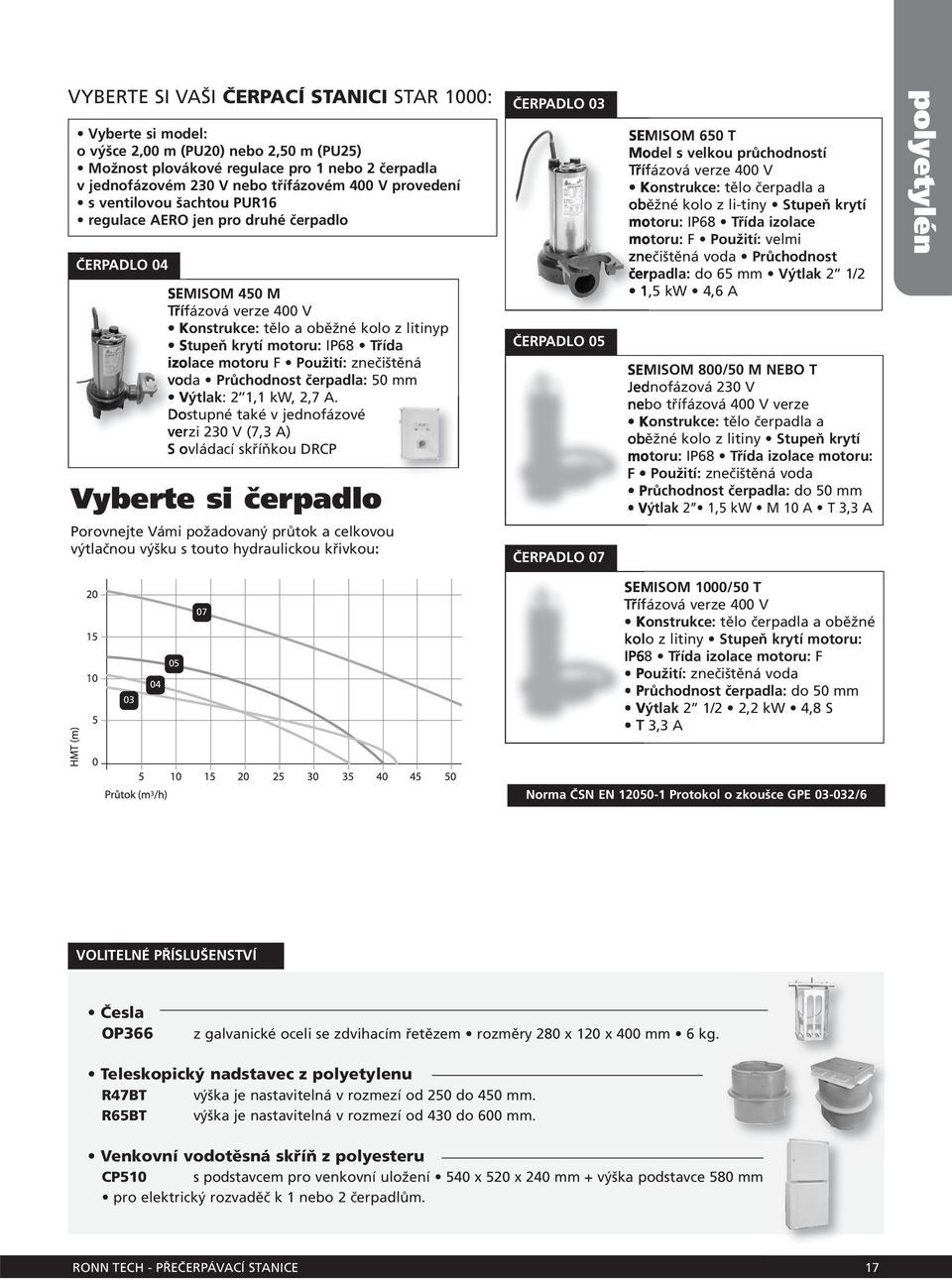

17 VYBERTE SI VAŠI ČERPACÍ STANICI STAR 1000: Vyberte si model: o výšce 2,00 m (PU20) nebo 2,50 m (PU25) Možnost plovákové regulace pro 1 nebo 2 čerpadla v jednofázovém 230 V nebo třífázovém 400 V provedení s ventilovou šachtou PUR16 regulace AERO jen pro druhé čerpadlo ČERPADLO 04 SEMISOM 450 M Třífázová verze 400 V Konstrukce: tělo a oběžné kolo z litinyp Stupeň krytí motoru: IP68 Třída izolace motoru F Použití: znečištěná voda Průchodnost čerpadla: 50 mm Výtlak: 2 1,1 kw, 2,7 A. Dostupné také v jednofázové verzi 230 V (7,3 A) S ovládací skříňkou DRCP Vyberte si čerpadlo ČERPADLO 03 ČERPADLO 05 SEMISOM 650 T Model s velkou průchodností Třífázová verze 400 V Konstrukce: tělo čerpadla a oběžné kolo z li-tiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: velmi znečištěná voda Průchodnost čerpadla: do 65 mm Výtlak 2 1/2 1,5 kw 4,6 A SEMISOM 800/50 M NEBO T Jednofázová 230 V nebo třífázová 400 V verze Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 50 mm Výtlak 2 1,5 kw M 10 A T 3,3 A polyetylén Porovnejte Vámi požadovaný průtok a celkovou výtlačnou výšku s touto hydraulickou křivkou: ČERPADLO SEMISOM 1000/50 T Třífázová verze 400 V Konstrukce: tělo čerpadla a oběžné kolo z litiny Stupeň krytí motoru: IP68 Třída izolace motoru: F Použití: znečištěná voda Průchodnost čerpadla: do 50 mm Výtlak 2 1/2 2,2 kw 4,8 S T 3,3 A Norma ČSN EN Protokol o zkoušce GPE /6 VOLITELNÉ PŘÍSLUŠENSTVÍ Česla OP366 z galvanické oceli se zdvihacím řetězem rozměry 280 x 120 x 400 mm 6 kg. Teleskopický nadstavec z polyetylenu R47BT výška je nastavitelná v rozmezí od 250 do 450 mm. R65BT výška je nastavitelná v rozmezí od 430 do 600 mm. Venkovní vodotěsná skříň z polyesteru CP510 s podstavcem pro venkovní uložení 540 x 520 x 240 mm + výška podstavce 580 mm pro elektrický rozvaděč k 1 nebo 2 čerpadlům. RONN TECH - PŘEČERPÁVACÍ STANICE 17

18 polyetylén Instalace a provoz Provoz Uvedení do provozu a nastavení čerpadel se provádí v závislosti na výšce hladiny v čerpací jímce. Měření hladiny v jímce a spouštění čerpadel: systémem AERO, funguje na principu měření tlaku. Výhodou je bezproblémový provoz z hlediska zanášení a ucpávání, spolehlivost a minimální nároky na údržbu. 2 čerpadla pracují střídavě a v případě potřeby se spustí současně (viz str. 4). Plováky vyžadují údržbu (čištění) 5 až 6krát do roka. Provoz s 1 čerpadlem: Při dosažení hladiny 1 v nádrži hladinový spínač uvede do provozu čerpadlo a vypne ho v případě, kdy voda v nádrži klesne pod úroveň hladiny 2. Provoz se 2 čerpadly: Princip je stejný jako při použití jednoho čerpadla, ale ovládací skříň ovládá spouštění dvou čerpadel ve dvou cyklech. Při zjištění úrovně hladiny 4 se spustí alarm. Zpětná klapka zabraňuje vrácení odčerpané vody zpět do jímky. Hladina 4: alarm Hladina 3: start čerpadla 2 Hladina 1: start čerpadla 2 Hladina 2: vypnutí čerpadla Instalace STAR 270 Podzemní uložení uvnitř budovy Jiné modely STAR Podzemní uložení s ventilací a vnějším elektrickým rozvaděčem Uvedení do provozu Stanice jsou dodávány připravené k instalaci. Čerpadla, regulace spínání a rozvaděč jsou součástí dodávky. Kabely je nutno vést k rozvaděči chráničkou tak, aby čerpadla byla demontovatelná, kabely se napojují v rozvaděči. Montáž musí provádět kvalifikovaný elektrikář, součástí montáže je kontrola a nastavení výšky spínaných hladin. Údržba Čerpací stanici je důležité pravidelně udržovat. Frekvence údržby je závislá na povaze čerpaných vod (minimálně však 3 až 4 kontroly za rok). Pravidelná údržba spočívá ve vyčištění plováků a opláchnutí stěn nádrže proudem vody tak, aby kanalizace a příslušenství zůstaly bez znečištění. Dvakrát za rok musí být čerpadla vyjmuta a vyzkoušena. Doporučujeme Vám uzavřít smlouvu se specializovanou firmou, která Vám pravidelnou údržbu zajistí. 18 RONN TECH - PŘEČERPÁVACÍ STANICE

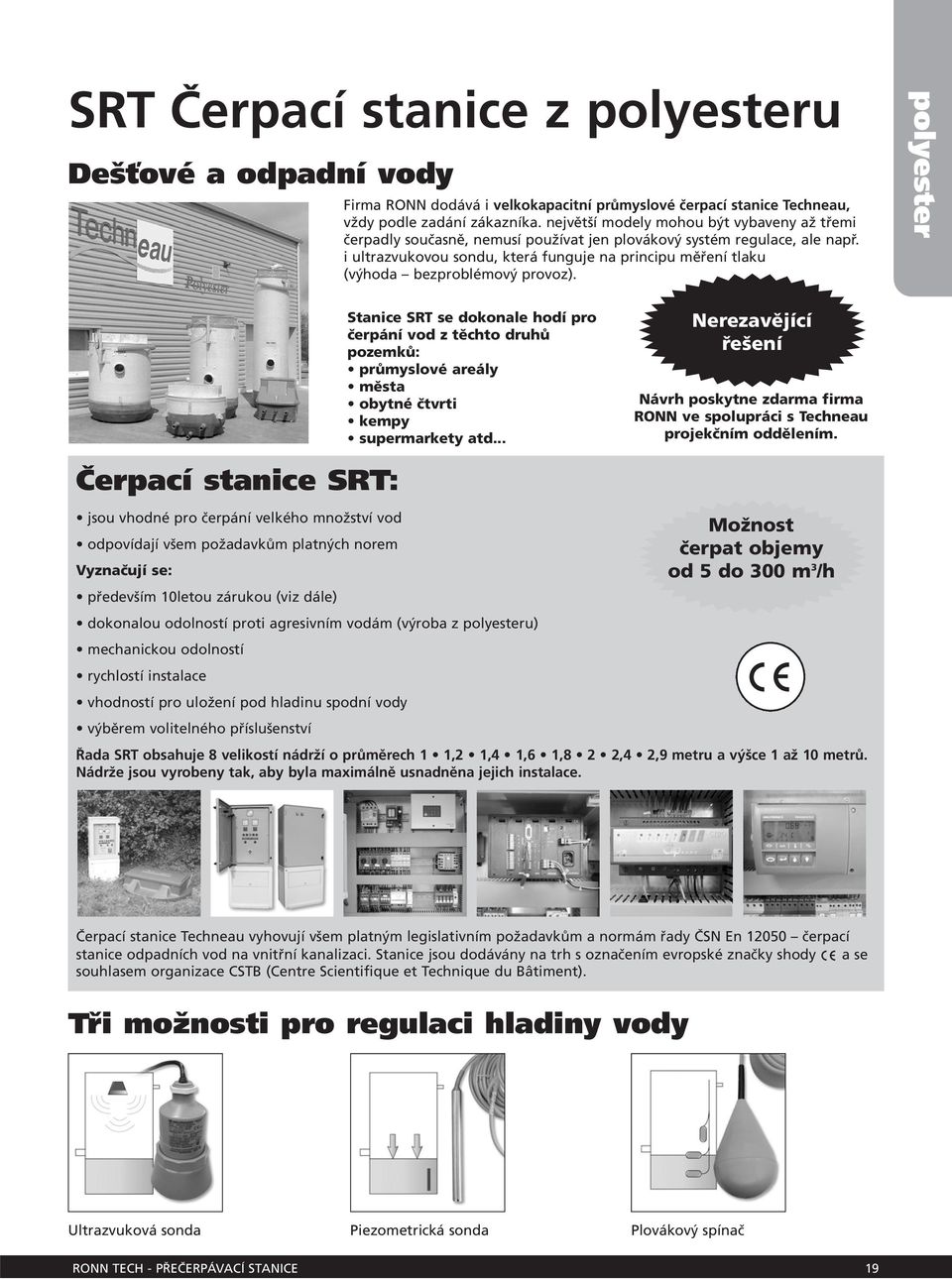

19 SRT Čerpací stanice z polyesteru Dešťové a odpadní vody Firma RONN dodává i velkokapacitní průmyslové čerpací stanice Techneau, vždy podle zadání zákazníka. největší modely mohou být vybaveny až třemi čerpadly současně, nemusí používat jen plovákový systém regulace, ale např. i ultrazvukovou sondu, která funguje na principu měření tlaku (výhoda bezproblémový provoz). polyester Stanice SRT se dokonale hodí pro čerpání vod z těchto druhů pozemků: průmyslové areály města obytné čtvrti kempy supermarkety atd... Nerezavějící řešení Návrh poskytne zdarma firma RONN ve spolupráci s Techneau projekčním oddělením. Čerpací stanice SRT: jsou vhodné pro čerpání velkého množství vod odpovídají všem požadavkům platných norem Vyznačují se: především 10letou zárukou (viz dále) dokonalou odolností proti agresivním vodám (výroba z polyesteru) mechanickou odolností rychlostí instalace vhodností pro uložení pod hladinu spodní vody výběrem volitelného příslušenství Možnost čerpat objemy od 5 do 300 m 3 /h * Řada SRT obsahuje 8 velikostí nádrží o průměrech 1 1,2 1,4 1,6 1,8 2 2,4 2,9 metru a výšce 1 až 10 metrů. Nádrže jsou vyrobeny tak, aby byla maximálně usnadněna jejich instalace. Čerpací stanice Techneau vyhovují všem platným legislativním požadavkům a normám řady ČSN En čerpací stanice odpadních vod na vnitřní kanalizaci. Stanice jsou dodávány na trh s označením evropské značky shody * a se souhlasem organizace CSTB (Centre Scientifique et Technique du Bâtiment). Tři možnosti pro regulaci hladiny vody Ultrazvuková sonda Piezometrická sonda Plovákový spínač RONN TECH - PŘEČERPÁVACÍ STANICE 19

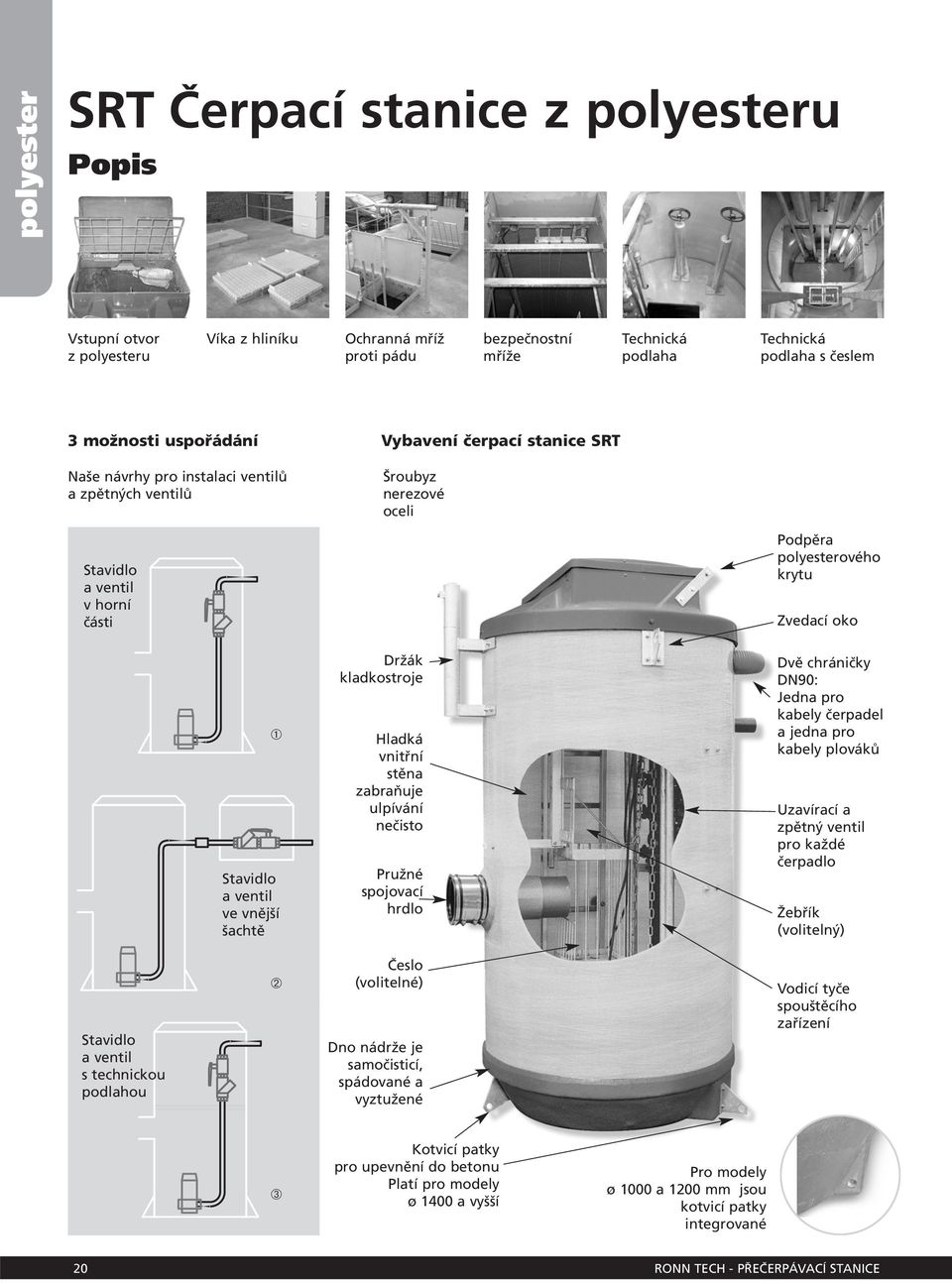

20 polyester SRT Čerpací stanice z polyesteru Popis Vstupní otvor z polyesteru Víka z hliníku Ochranná mříž proti pádu bezpečnostní mříže Technická podlaha Technická podlaha s česlem 3 možnosti uspořádání Vybavení čerpací stanice SRT Naše návrhy pro instalaci ventilů a zpětných ventilů Šroubyz nerezové oceli Stavidlo a ventil v horní části Podpěra polyesterového krytu Zvedací oko ➀ Stavidlo a ventil ve vnější šachtě Držák kladkostroje Hladká vnitřní stěna zabraňuje ulpívání nečisto Pružné spojovací hrdlo Dvě chráničky DN90: Jedna pro kabely čerpadel a jedna pro kabely plováků Uzavírací a zpětný ventil pro každé čerpadlo Žebřík (volitelný) Stavidlo a ventil s technickou podlahou ➁ Česlo (volitelné) Dno nádrže je samočisticí, spádované a vyztužené Vodicí tyče spouštěcího zařízení ➂ Kotvicí patky pro upevnění do betonu Platí pro modely ø 1400 a vyšší Pro modely ø 1000 a 1200 mm jsou kotvicí patky integrované 20 RONN TECH - PŘEČERPÁVACÍ STANICE

21 SRT Čerpací stanice z polyesteru Popis polyester Technická podlaha s otvorem Polyesterová příruba Hydro VSR Vnitřní nerezové potrubí Ochrana proti hydraulickému rázu Nerezové potrubí ve vnější šachtě Příklad instalace s vnější ventilovou šachtou Ventilová šachta oddělená (volitelná) Uzavírací ventil litinový s epoxy nátěrem Zpětný ventil litinový s epoxy nátěrem Ultrazvuková sonda Česlo (volitelné) Hydro VSR (volitelné) Ventilová šachta Vodicí tyče spouštěcího zařízení Čerpadla 10 let záruka na nádrž Umožňuje vypnout přítok vody při opravě čerpací stanice RONN TECH - PŘEČERPÁVACÍ STANICE 21

22 polyester SRT Čerpací stanice z polyesteru Popis Stanici lze přizpůsobit různým podmínkám stavby. Návrh poskytne zdarma firma RONN ve spolupráci s Techneau projekčním oddělením. 22 RONN TECH - PŘEČERPÁVACÍ STANICE

23 Instalace a provoz Velmi rychlá instalace: stanice se dodává připravená k uložení Uložení do zelené plochy Pro instalaci je nutné připravit výkop podle velikosti nádrže. Uložit uzemňovací kolík. Na dno výkopu připravit betonové armované lože o síle 20 cm. Uložit čerpací stanici na lože. Pomocí kotvicích patek ukotvit nádrž k armování betonového lože. spojit s kanalizací, obsypat štěrkopískem max. 0/8 mm a v případě osazení pod hladinou spodní vody použít štěrk frakce 4/8 nebo 8/16 mm, za průběžného hutnění. betonová deska polyetylén Výšku umístění vtokového a odtokového hrdla připravíme podle požadavků klienta. Obsypový materiál (viz text) Uzemňovací kabel Kotvicí patka Betonové lože Uzemňovací kolík Rám pro poklop Ocelová podpěra betonová deska Uložení do vozovky stanice se uloží 20 cm pod úroveň terénu. instalovat chráničky pro připojení elektrického rozvaděče. Obsypat štěrkopískem max. 0/8 mm a v případě osazení pod hladinou spodní vody použít štěrk frakce 4/8 nebo 8/16 mm, za průběžného hutnění, až po vrchní část stanice. Vylít betonovou desku o mocnosti 20 cm a opatřit rámem pro poklop 250 nebo 400 kn. SRT (mm) Vstup (mm) Obsypový materiál (viz text) Uzemňovací kabel Kotvicí patka x x x 1210 Minimální rozměr vstupu se navrhuje podle rozměrů použitých čerpadel. Betonové lože x 1354 Uzemňovací kolík x 1510 Údržba: Na čerpací stanici je důležité pravidelně provádět servisní úkony. Frekvence údržby závisí na druhu čerpaných vod (minimálně však 3 až 4 kontroly za rok). Pravidelná údržba spočívá ve vyčištění plováků (v případě, kdy se nejedná o systém Aero) a opláchnutí stěn nádrže proudem vody tak, aby kanalizace a příslušenství zůstaly bez znečištění. Dvakrát za rok musí být čerpadla vyjmuta a vyzkoušena. Doporučujeme uzavřít smlouvu se specializovanou společností, která pravidelnou údržbu zajistí. Uvedení do provozu: Je vždy zajišťováno ve spolupráci s Techneau nebo smluvními partnery. spočívá v napojení stanice na elektrickou síť, uložení čerpadel a ověření správné funkce všech komponentů čerpací stanice a odzkoušení s vodou. Důležité: Pro správnou funkci stanice je nutné pravidelně kontrolovat a čistit spínací plováky. RONN TECH - PŘEČERPÁVACÍ STANICE 23
