podzemní využití (příklady použití) nádrž na dešťovou vodu nádrž pro čerpací stanici šachta na závlahový systém servisní šachta na studnu

Transkript

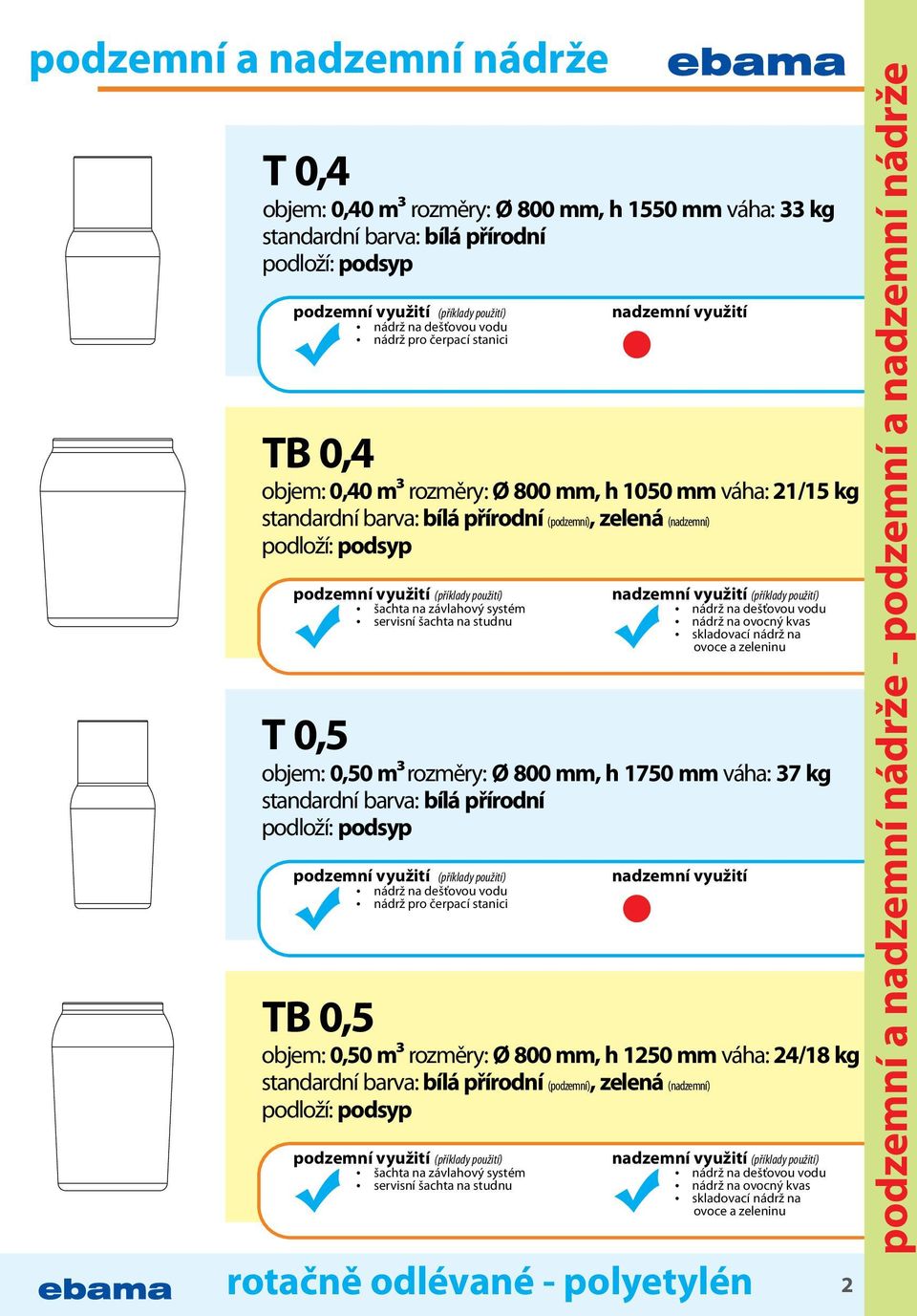

1 T 0,4 objem: 0,40 m rozměry: Ø 800 mm, h 1550 mm váha: 33 kg podloží: podsyp TB 0,4 objem: 0,40 m rozměry: Ø 800 mm, h 1050 mm váha: 21/15 kg (podzemní), zelená (nadzemní) podloží: podsyp šachta na závlahový systém servisní šachta na studnu (příklady použití) nádrž na ovocný kvas skladovací nádrž na ovoce a zeleninu T 0,5 objem: 0,50 m rozměry: Ø 800 mm, h 1750 mm váha: 37 kg podloží: podsyp TB 0,5 objem: 0,50 m rozměry: Ø 800 mm, h 1250 mm váha: 24/18 kg (podzemní), zelená (nadzemní) podloží: podsyp šachta na závlahový systém servisní šachta na studnu (příklady použití) nádrž na ovocný kvas skladovací nádrž na ovoce a zeleninu 2

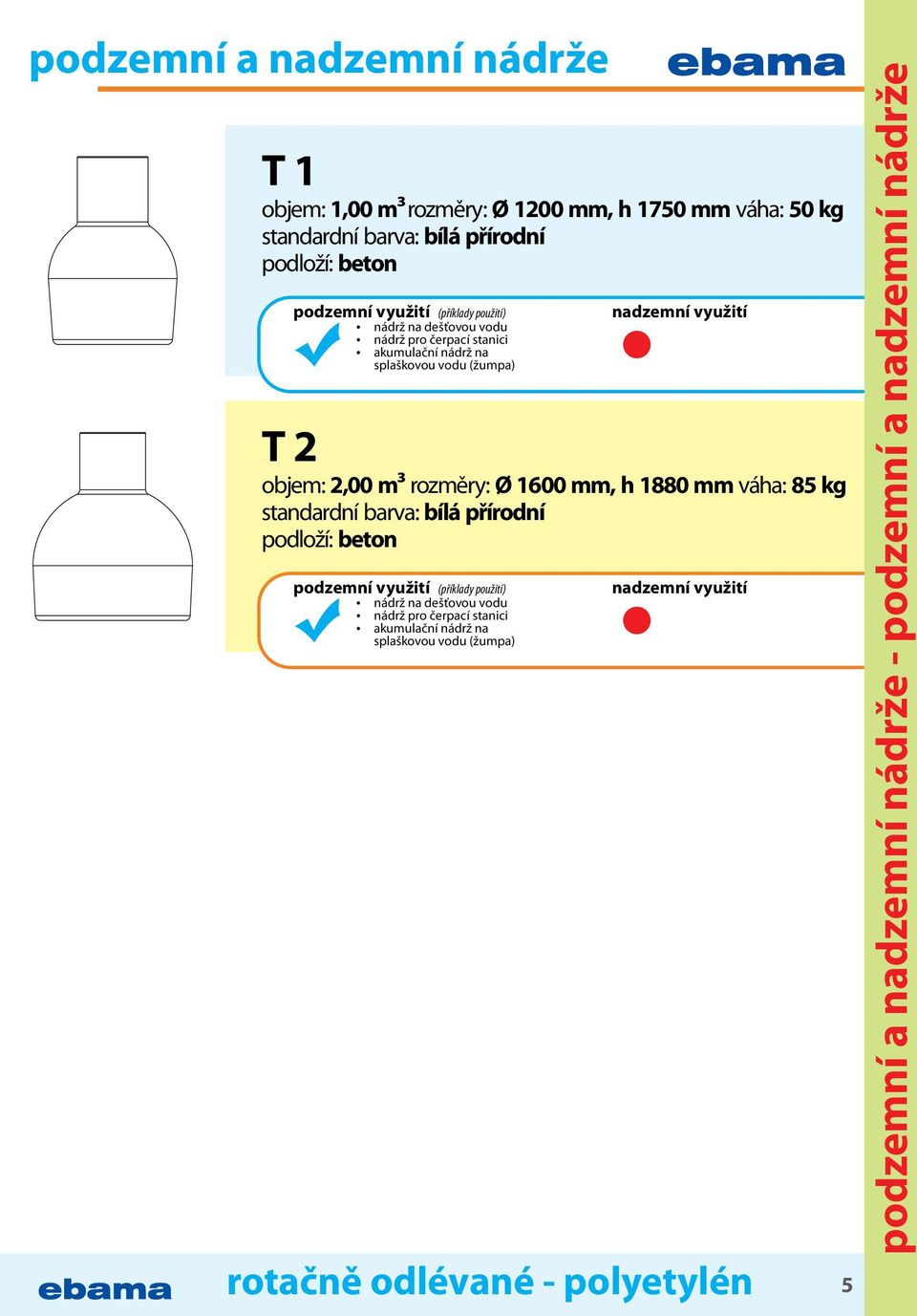

2 T 1 objem: 1,00 m rozměry: Ø 1200 mm, h 1750 mm váha: 50 kg podloží: beton akumulační nádrž na splaškovou vodu (žumpa) T 2 objem: 2,00 m rozměry: Ø 1600 mm, h 1880 mm váha: 85 kg podloží: beton akumulační nádrž na splaškovou vodu (žumpa) 5

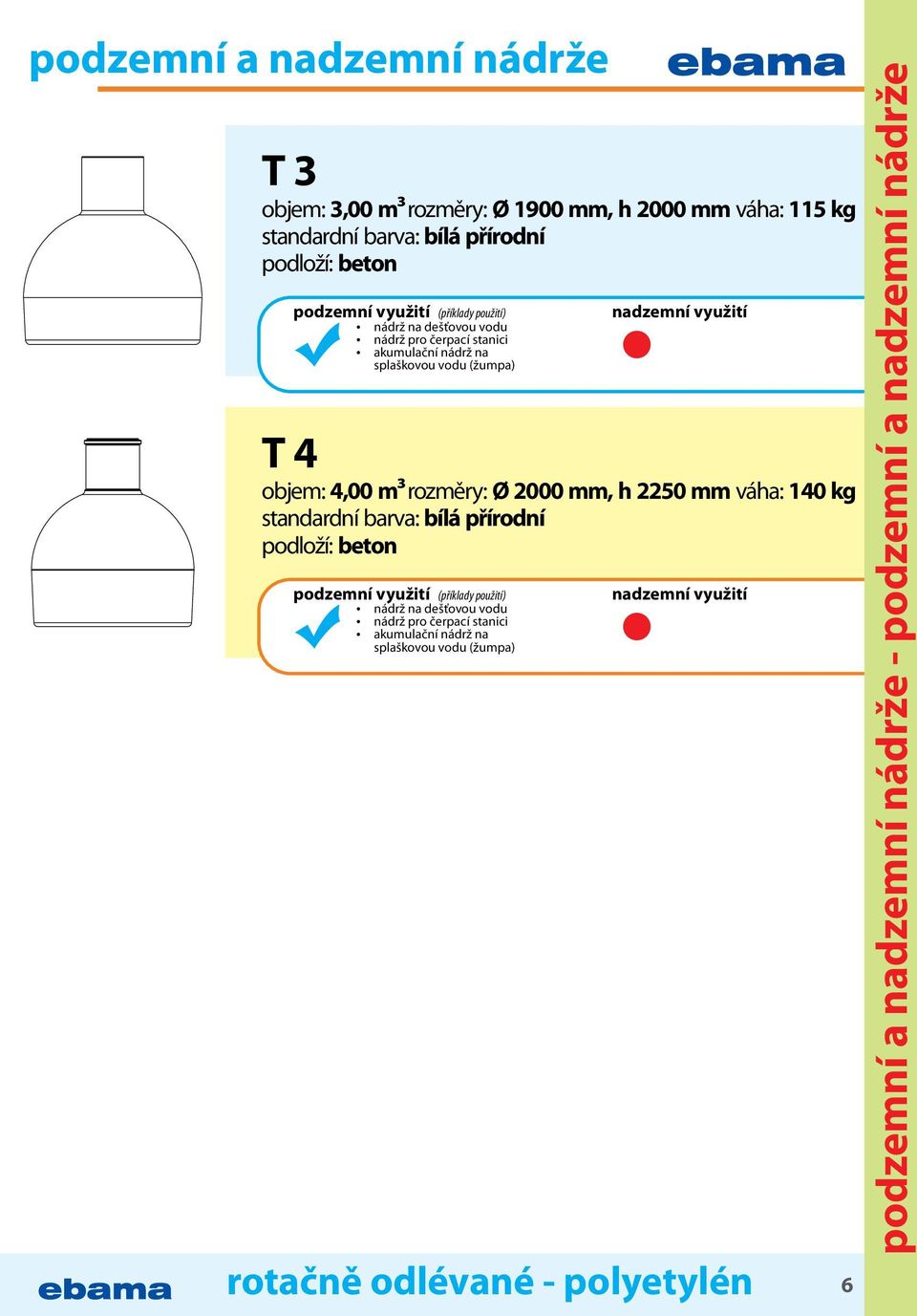

3 T 3 objem: 3,00 m rozměry: Ø 1900 mm, h 2000 mm váha: 115 kg podloží: beton akumulační nádrž na splaškovou vodu (žumpa) T 4 objem: 4,00 m rozměry: Ø 2000 mm, h 2250 mm váha: 140 kg podloží: beton akumulační nádrž na splaškovou vodu (žumpa) 6

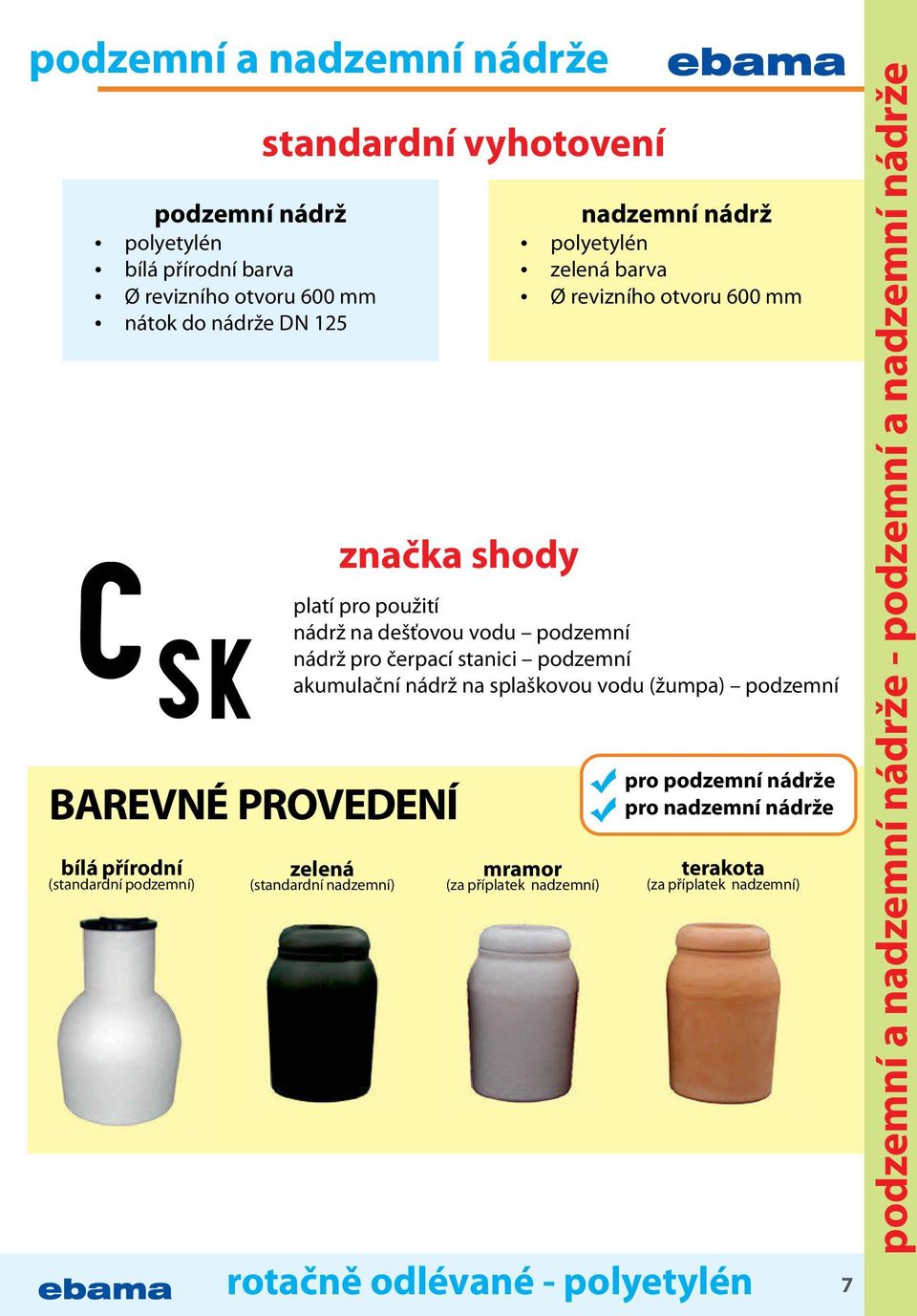

4 podzemní nádrž polyetylén bílá přírodní barva Ø revizního otvoru 600 mm nátok do nádrže DN 125 BAREVNÉ PROVEDENÍ bílá přírodní (standardní podzemní) standardní vyhotovení zelená (standardní nadzemní) značka shody nadzemní nádrž polyetylén zelená barva Ø revizního otvoru 600 mm platí pro použití nádrž na dešťovou vodu podzemní nádrž pro čerpací stanici podzemní akumulační nádrž na splaškovou vodu (žumpa) podzemní mramor (za příplatek nadzemní) terakota (za příplatek nadzemní) 7

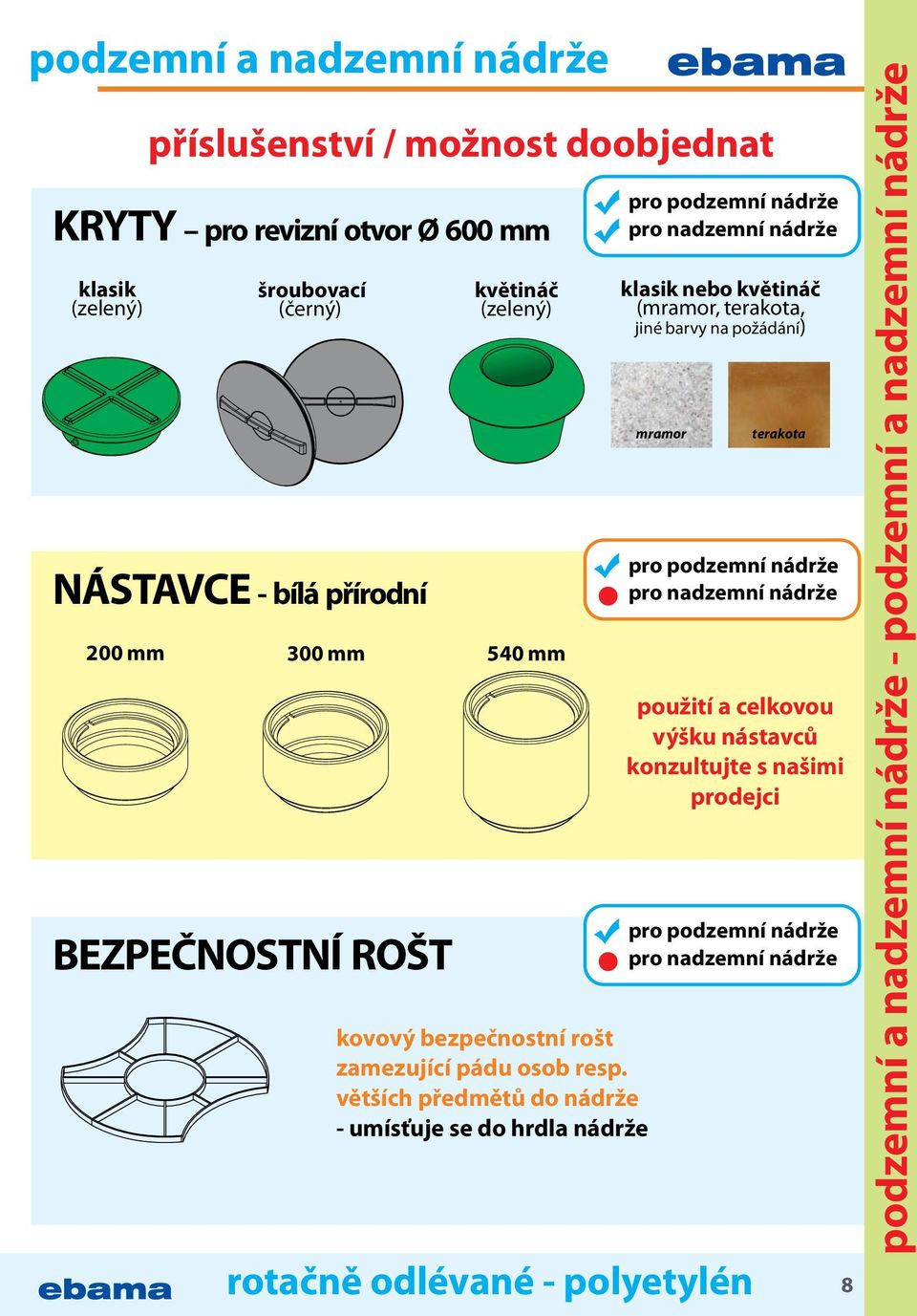

5 příslušenství / možnost doobjednat KRYTY pro revizní otvor Ø 600 mm klasik (zelený) šroubovací (černý) NÁSTAVCE - bílá přírodní 200 mm květináč (zelený) 300 mm 540 mm BEZPEČNOSTNÍ ROŠT kovový bezpečnostní rošt zamezující pádu osob resp. větších předmětů do nádrže - umísťuje se do hrdla nádrže klasik nebo květináč (mramor, terakota, jiné barvy na požádání) mramor terakota použití a celkovou výšku nástavců konzultujte s našimi prodejci 8

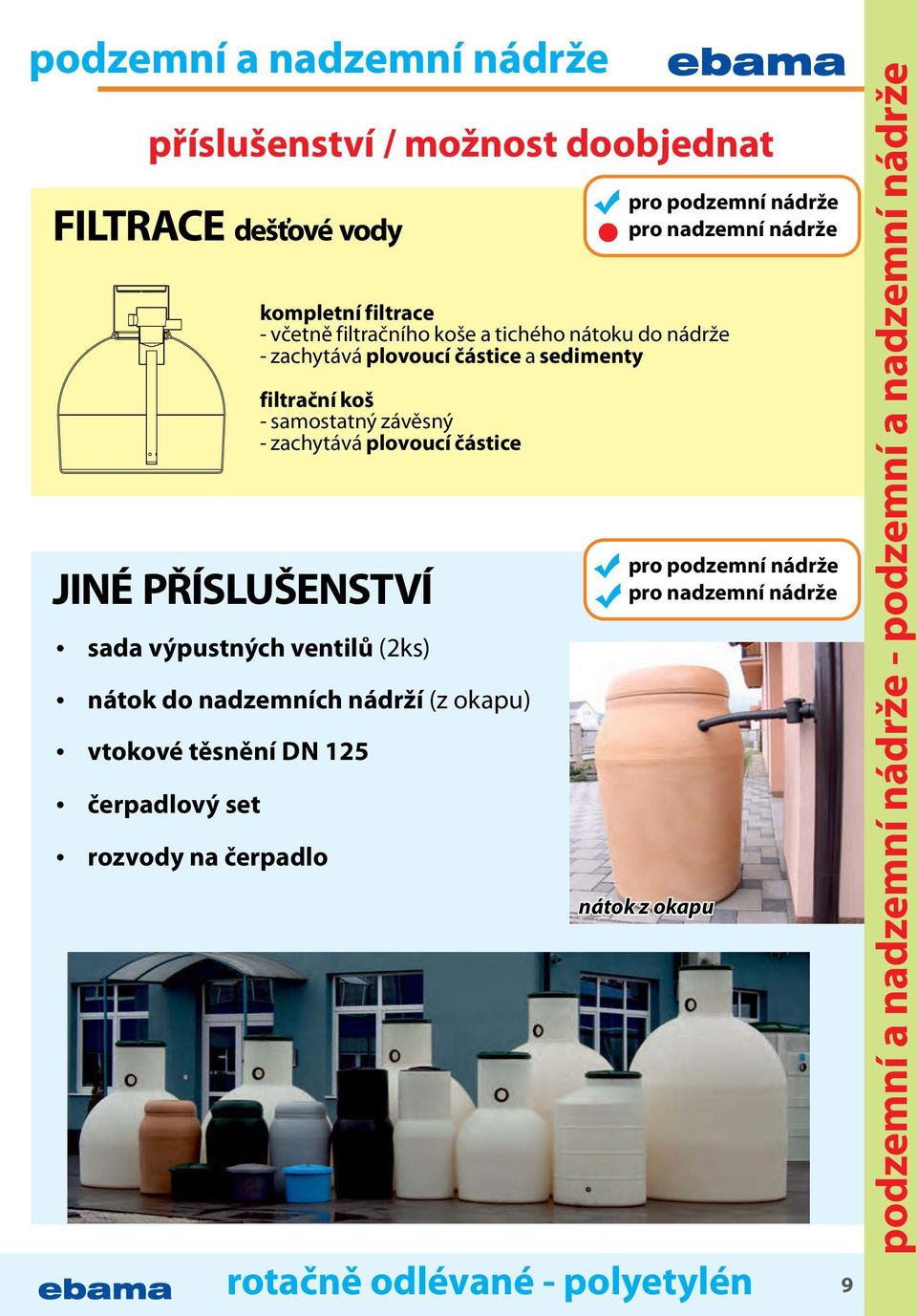

6 FILTRACE dešťové vody JINÉ PŘÍSLUŠENSTVÍ kompletní filtrace - včetně filtračního koše a tichého nátoku do nádrže - zachytává plovoucí částice a sedimenty filtrační koš - samostatný závěsný - zachytává plovoucí částice sada výpustných ventilů (2ks) nátok do nadzemních nádrží (z okapu) vtokové těsnění DN 125 příslušenství / možnost doobjednat čerpadlový set rozvody na čerpadlo nátok z okapu 9

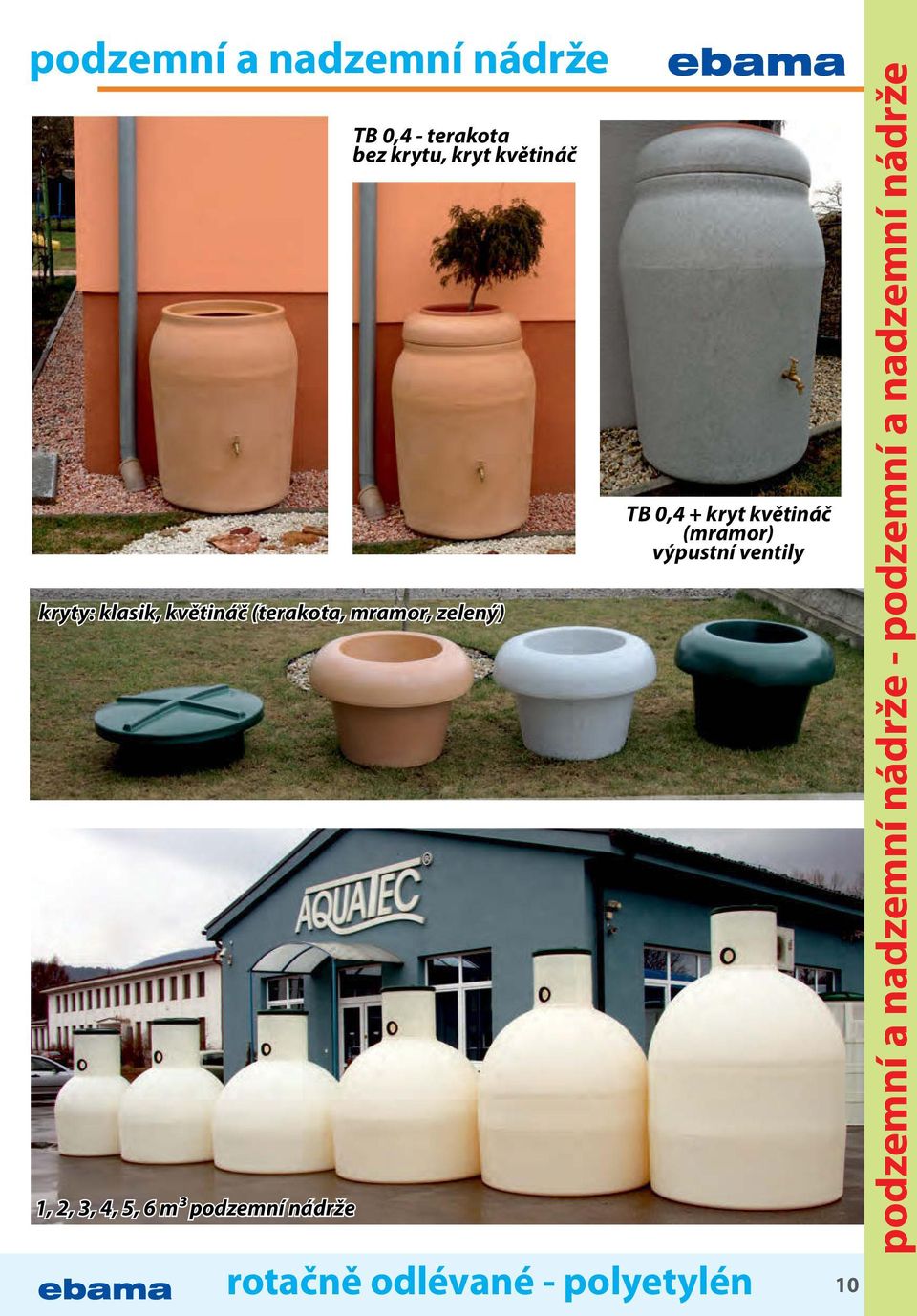

7 kryty: klasik, květináč (terakota, mramor, zelený),,, 4,, m po zemní ná r e TB 0,4 - terakota bez krytu, kryt květináč TB 0,4 + kryt květináč (mramor) výpustní ventily 10

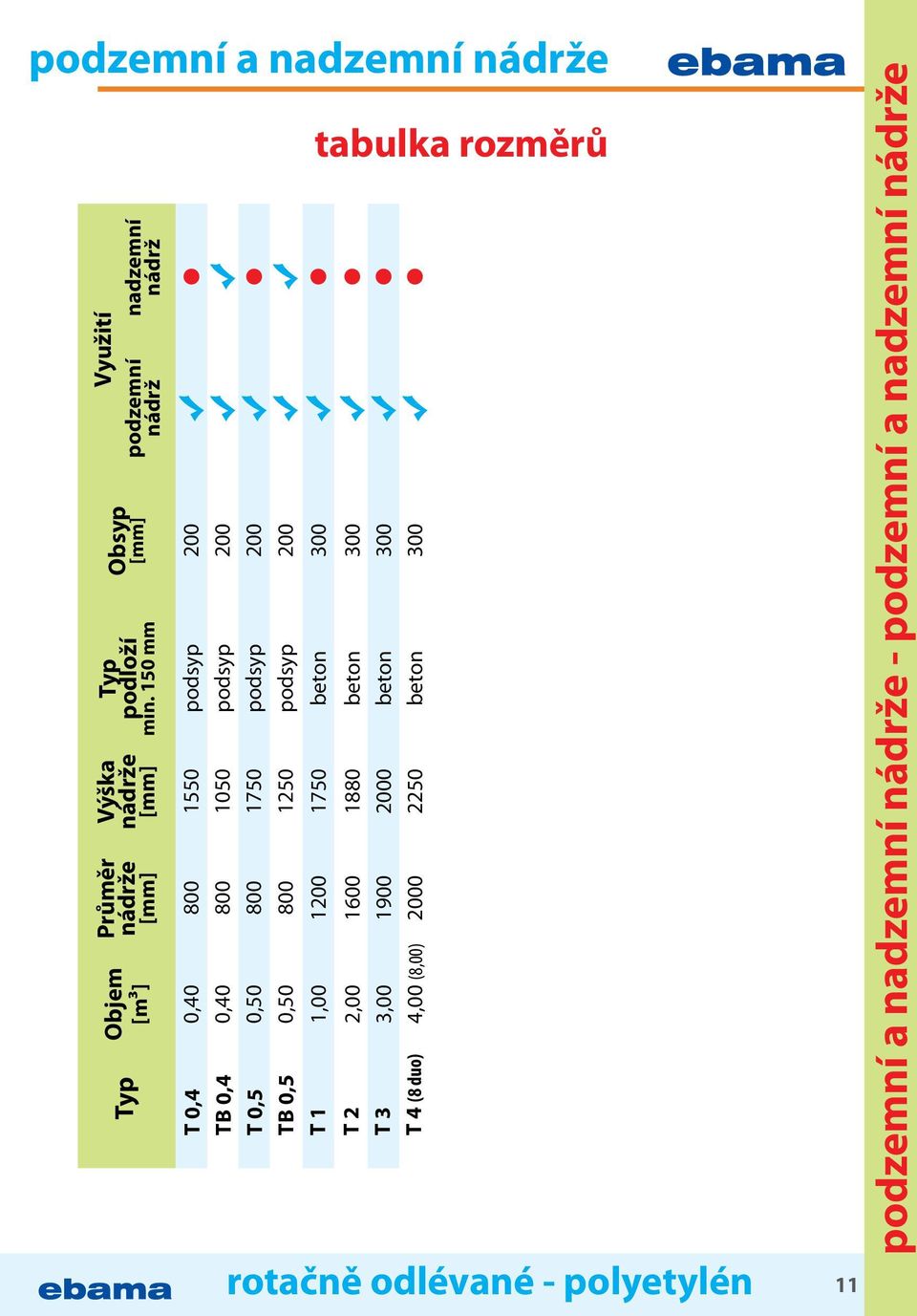

8 Využití podzemní nadzemní nádrž nádrž Obsyp [mm] Typ podloží min. 150 mm Výška nádrže [mm] Průměr nádrže [mm] Objem [m ] Typ podsyp podsyp podsyp podsyp beton ,40 0,40 0,50 0,50 1,00 T 0,4 TB 0,4 T 0,5 TB 0,5 T 1 tabulka rozměrů beton beton beton ,00 3,00 4,00 (8,00) T 2 T 3 T 4 (8 duo) 11
