Pasivní ochrana proti zpětnému vzdutí: Zpětné klapky. Modelová řada JUNIOR TRIPLEX K TRIPLEX K QUATRIX K QUATRIX K. Typ ochrany proti zpětnému vzdutí

Transkript

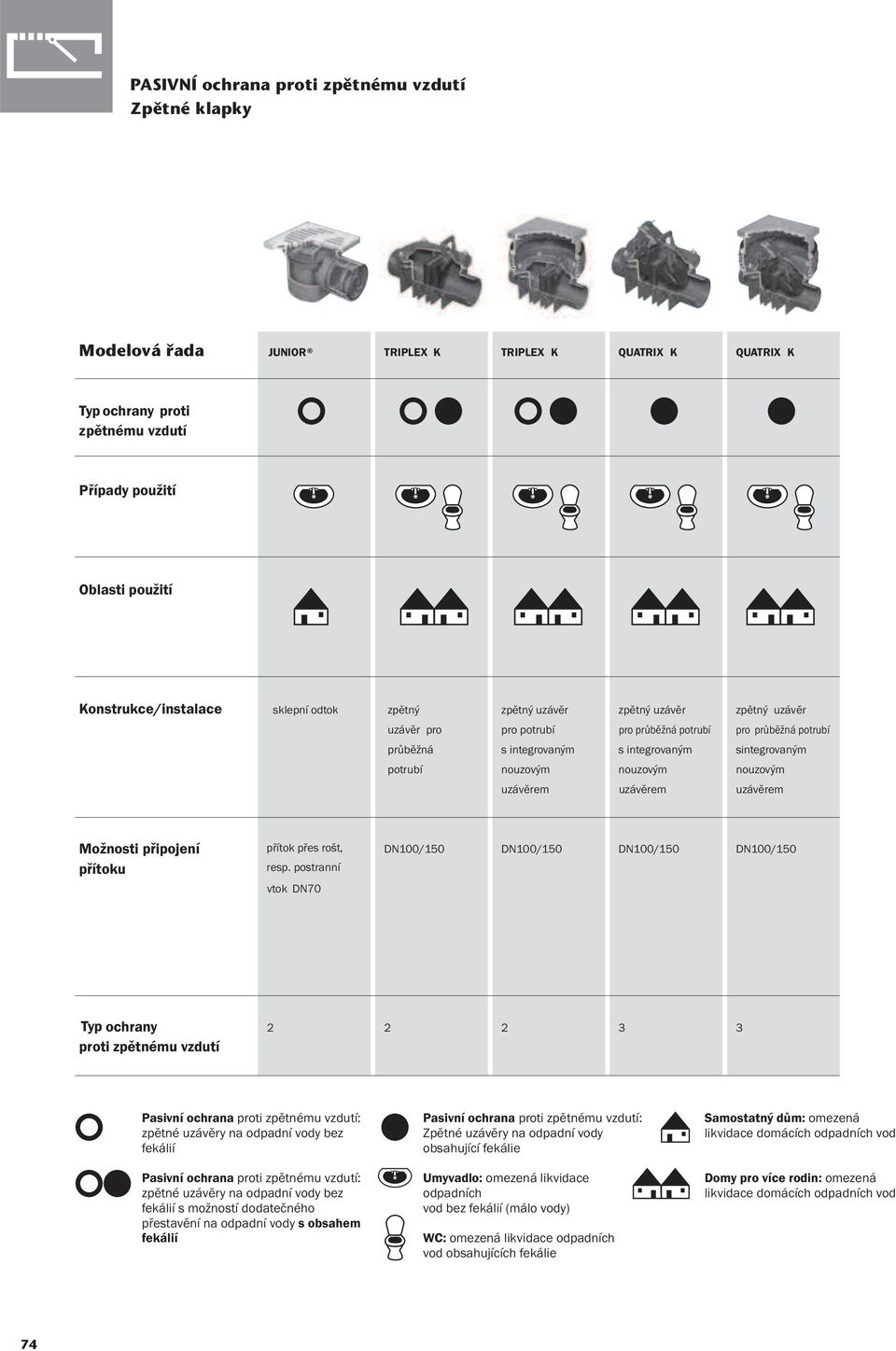

1 PASIVNÍ ochrana proti zpětnému vzdutí Zpětné klapky Modelová řada JUNIOR TRIPLEX K TRIPLEX K QUATRIX K QUATRIX K Typ ochrany proti zpětnému vzdutí Případy použití Oblasti použití Konstrukce/instalace sklepní odtok zpětný zpětný uzávěr zpětný uzávěr zpětný uzávěr uzávěr pro pro potrubí pro průběžná potrubí pro průběžná potrubí průběžná s integrovaným s integrovaným sintegrovaným potrubí nouzovým nouzovým nouzovým uzávěrem uzávěrem uzávěrem Možnosti připojení u přes rošt, DN100/150 DN100/150 DN100/150 DN100/150 resp. postranní vtok DN70 Typ ochrany proti zpětnému vzdutí Pasivní ochrana proti zpětnému vzdutí: zpětné uzávěry na odpadní vody bez fekálií Pasivní ochrana proti zpětnému vzdutí: zpětné uzávěry na odpadní vody bez fekálií s možností dodatečného přestavění na odpadní vody s obsahem fekálií Pasivní ochrana proti zpětnému vzdutí: Zpětné uzávěry na odpadní vody obsahující fekálie Umyvadlo: omezená likvidace odpadních vod bez fekálií (málo vody) WC: omezená likvidace odpadních vod obsahujících fekálie Samostatný dům: omezená likvidace domácích odpadních vod Domy pro více rodin: omezená likvidace domácích odpadních vod 74

2 PASIVNÍ ochrana proti zpětnému vzdutí Zpětné klapky Výrobek DN Objednací Kč/ číslo ks ACO JUNIOR Přítokový nástavec Prodlužovací kus (výška nástavby 130 mm) Funkční díl zpětné klapky jako náhradní díl ACO jednoduchý zpětný uzávěr TRIPLEX-K-O, DN typ 0, podle ČSN EN k zabudování do volně ležícího potrubí pro dešťovou vodu. K zabudování do potrubí, se samočinně uzavíratelnou zpětnou klapkou, s otvorem pro čištění a údržbu. Hmotnost 3,5 kg ACO jednoduchý zpětný uzávěr TRIPLEX-K-O, DN typ 0, podle ČSN EN k zabudování do volně ležícího potrubí pro dešťovou vodu. K zabudování do potrubí, se samočinně uzavíratelnou zpětnou klapkou, s otvorem pro čištění a údržbu. Hmotnost 3,5 kg ACO jednoduchý zpětný uzávěr TRIPLEX-K-O, DN typ 0, podle ČSN EN k zabudování do podlahové desky pro dešťovou vodu. S teleskopicky stavitelným nástavcem a krycí deskou K3. Lze vybavit stavitelnou přírubou pro utěsnění. K zabudování do potrubí, se samočinně uzavíratelnou zpětnou klapkou, s otvorem pro čištění a údržbu. Hmotnost 6,5 kg ACO jednoduchý zpětný uzávěr TRIPLEX-K-1, DN. typ 1, podle ČSN EN k zabudování do volně ležícího potrubí pro dešťovou vodu. K zabudování do potrubí, se samočinně uzavíratelnou zpětnou klapkou, s integrovaným nouzovým uzávěrem, bezpečné ruční zablokování slyšitelným zaklapnutím, s otvorem pro čištění a údržbu. Hmotnost 3,5 kg ACO jednoduchý zpětný uzávěr TRIPLEX-K-1, DN typ 1, podle ČSN EN k zabudování do podlahové desky pro dešťovou vodu. S teleskopicky stavitelným nástavcem a krycí deskou K3. Lze vybavit stavitelnou přírubou pro utěsnění. K zabudování do potrubí, se samočinně uzavíratelnou zpětnou klapkou, s integrovaným nouzovým uzávěrem, bezpečné ruční zablokování slyšitelným zaklapnutím, s otvorem pro čištění a údržbu. Hmotnost 6,5 kg ACO dvojitý uzávěr proti vzdutí TRIPLEX-K-2, DN typ 2 podle ČSN EN k zabudování do volně ležícího potrubí pro odpadní vodu bez fekálií. K zabudování do potrubí, se dvěmi samočinně uzavíratelnými zpětnými klapkami, s integrovaným nouzovým uzávěrem, bezpečné ruční uzavření slyšitelným zaklapnutím, s otvorem pro čištění a údržbu. Hmotnost 5,06kg

3 PASIVNÍ ochrana proti zpětnému vzdutí Zpětné klapky Výrobek DN Objednací Kč/ číslo ks ACO dvojitý uzávěr proti vzdutí TRIPLEX-K-2, DN typ 2 podle ČSN EN k zabudování do podlahové desky pro odpadní vodu bez fekálií. S teleskopicky stavitelným nástavcem a krycí deskou K3. Lze vybavit stavitelnou přírubou pro utěsnění. K zabudování do potrubí, se dvěmi samočinně uzavíratelnými zpětnými klapkami, s integrovaným nouzovým uzávěrem, bezpečné ruční uzavření slyšitelným zaklapnutím, s otvorem pro čištění a údržbu. Hmotnost 12,44 kg ACO automat proti zpětnému vzdutí fekálií QUATRIX-K, DN typ 3F podle ČSN EN k zabudování do volně ležícího potrubí pro odpadní vodu s obsahem fekálií, bezpečný proti zatopení, krytí IP 68. Pro zabudování do potrubí, s dvojitou zpětnou ochranou proti vzdutí, s automatickým provozním uzávěrem, s ručně ovládaným nouzovým uzávěrem, s otvorem pro čištění a údržbu. Elektrická řídící jednotka IP 65, s optickým a akustickým hlášením zpětného vzdutí, nouzové napájení záložním akumulátorem. Hmotnost 9,1 kg ACO automat proti zpětnému vzdutí fekálií QUATRIX-K, DN typ 3F podle ČSN EN k zabudování do volně ležícího potrubí pro odpadní vodu s obsahem fekálií, bezpečný proti zatopení, krytí IP 68. S teleskopicky stavitelným nástavcem a krycí deskou K3. Lze vybavit stavitelnou přírubou pro utěsnění. Pro zabudování do potrubí, s dvojitou zpětnou ochranou proti vzdutí, s automatickým provozním uzávěrem, s ručně ovládaným nouzovým uzávěrem, s otvorem pro čištění a údržbu. Elektrická řídící jednotka IP 65, s optickým a akustickým hlášením zpětného vzdutí, nouzové napájení záložním akumulátorem. Hmotnost 15,3 kg ACO revizní kus TRIPLEX-K, DN k zabudování do volně ležících potrubí. Lze dodatečně vybavit pro zpětný uzávěr typ 0, 1, 2 a 3 F ACO revizní kus TRIPLEX-K, DN k zabudování do podlahové desky. Lze dodatečně vybavit pro zpětný uzávěr, typ 0, 1, 2 a 3 F

4 PASIVNÍ ochrana proti zpětnému vzdutí Zpětné klapky Doplňkové díly a příslušenství Výrobek Obj. číslo Kč/ks Výrobek Obj. číslo Kč/ks ACO sada pro přestavění na automat proti zpětnému vzdutí fekálií QUATRIX -K typ 3 F. Pro přestavění zpětných uzávěrů pro odpadní vodu bez fekálií. DN 100/DN ACO horní kryt včetně těsnící gumy pro ACO jednoduchý zpětný uzávěr TRIPLEX-K-O typ 0, ACO čistící trubka pro TRIPLEX-K DN 100/DN ACO sada pro přestavění na dvojitý zpětný uzávěr TRIPLEX-K typ 2. Pro přestavění zpětných uzávěrů typ 0 nebo 1. DN 100/DN ACO prodlužovaní kus s břitovým těsněním pro ACO zpětné uzávěry k zabudování do podlahové desky. DN 100/DN ACO provozní uzavírací klapka se zasouvacím dílem pro ACO automat proti zpětnému vzdutí fekálií QUATRIX -K typ 3F. DN 100/DN ACO těsnící příruba pro ACO zpětné uzávěry a ACO čistící trubky k zabudování do podlahové desky. DN 100/DN ACO nouzová uzavírací klapka se zasouvacím dílem pro ACO automat proti zpětnému vzdutí fekálií QUATRIX -K typ 3F. DN 100/DN ACO nástavec pro ACO zpětné uzávěry a ACO čistící trubky k zabudování do podlahové desky. DN 100/DN ACO uzavírací klapka se zasouvacím dílem pro ACO dvojitý zpětný uzávěr TRIPLEX-K-2 typ 2, ACO jednoduchý zpětný uzávěr TRIPLEX-K-1 typ 1, ACO jednoduché vzdutí TRIPLEX-K-O typ 0. DN 100/DN ACO oboustranná krycí deska, těsnící proti povrchové vodě, pro ACO zpětné uzávěry a ACO čistící trubky k zabudování do podlahové desky. DN 100/DN ACO blokovací kryt včetně těsnící gumy pro ACO dvojitý zpětný uzávěr TRIPLEX-K-2, ACO jednoduchý zpětný uzávěr TRIPLEX-K-1 typ 1, DN 100/DN ACO kontrolní trubka pro ACO TRIPLEX-K-2 a ACO QUATRIX -K

5 Sinkamat-S Informace o výrobku Přednosti výrobku ACO S kvalitním krytem z ušlechtilé oceli S integrovaným akustickým čidlem S odděleným prostorem pro shromažďování usazenin pro zvýšení životnosti Bez nutnosti odvětrávacího potrubí Oblast použití Pro instalaci pod podlahu, v prostorách chráněných před mrazem pod hladinou zpětného vzdutí jako jsou např. sklepní prostory, domácí dílny a prádelny Pro domovní odpadní vodu bez fekálií ze sprch, umyvadel, atd. Tělo z ušlechtilé oceli, materiál Kryt z ušlechtilé oceli, částečně děrovaný Boční ový otvor, volitelně DN 50, DN 70 nebo DN 100 Připojovací hrdlo DN 50 (plast) pro kabelovou chráničku Přípojka tlakového potrubí R 1 pro závitovou trubku DN 50 pro SML trubku Ponorné čerpadlo pro šedé vody s robustním motorem na střídavý proud Kryt motoru a hřídel z ušlechtilé oceli Tělo čerpadla a oběžné kolo z plastu S 5 m připojovacího kabelu a vidlicovou zástrčkou S magnetickým plovákovým spínačem pro nízkou výšku zapnutí S integrovanou zpětnou klapkou R 1 Informace pro objednání provedení s přírubou pro hydroizolaci vidlicová zástrčka s volicím spínačem ruční provoz/automatika a akustickým signalizačním zařízením (přerušované) poplachový kontakt vyjímatelný ový vodící plech rozebíratelná kabelová spojka hadicové koleno R 1 tlakové potrubí R 1 a DN 50 / SML provedení bez příruby pro hydroizolaci vidlicová zástrčka s volicím spínačem ruční provoz/automatika a akustickým signalizačním zařízením (přerušované) poplachový kontakt vyjímatelný ový vodící plech rozebíratelná kabelová spojka hadicové koleno R 1 tlakové potrubí R 1 a DN 50 / SML vypnuto zapnutí / akustický signál + automatický start vypnuto zapnutí / akustický signál + automatický start oddělený prostor pro shromažďování usazenin zapnuto vypnuto oddělený prostor pro shromažďování usazenin zapnuto vypnuto vlevo přípojka DN 50 / plastový nátrubek pro síťový kabel a odvětrání vlevo přípojka DN 50 / plastový nátrubek pro síťový kabel a odvětrání uprostřed ové hrdlo z ušlechtilé oceli uprostřed vpravo vpravo tělo s přírubou pro hydroizolaci tělo bez příruby pro hydroizolaci 78

6 Typ Popis Výkon motoru Příkon Napětí Otáčky Velikost zrna Celkový objem Užitný objem výška nátoku Z1 Hmotnost Obj. číslo Cena [kw] [kw] [A] [V] [Ot/min] [mm] [l] [l] [kg] Kč/ks 50/1-S S přírubou 0,43 0,21 2, /2-S S přírubou 0,65 0,38 3, /1-S Bez příruby 0,43 0,21 2, /2-S Bez příruby 0,65 0,38 3, Výkonové parametry výkonový diagram tolerance ISO 2548/C celková čerpaná výška H minimální průtok DN 32 minimální průtok DN 40 minimální průtok DN 50 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H [m] 2 m 3 m 4 m 5 m 6 m 7 m 8 m Normální Teplota čerpaného média Maximální 50/1-S 2 6 3,38 2,91 2,36 1,72 0, /2-S 2 8 4,44 4,02 3,61 3,11 2,5 1,94 1, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 79

7 Sinkamat-Z Informace o výrobku Přednosti výrobku ACO S kvalitním krytem z ušlechtilé oceli S integrovaným akustickým čidlem S odděleným prostorem pro shromažďování usazenin pro zvýšení životnosti Bez nutnosti odvětrávacího potrubí Oblast použití Pro instalaci pod podlahu, v prostorách chráněných před mrazem pod hladinou zpětného vzdutí jako jsou např. sklepní prostory, domácí dílny a prádelny Pro domovní odpadní vodu bez fekálií ze sprch, umyvadel, atd. Tělo z ušlechtilé oceli, materiál Kryt z ušlechtilé oceli, částečně děrovaný Boční ový otvor, volitelně DN 50, DN 70 nebo DN 100 Připojovací hrdlo DN 50 (plast) pro kabelovou chráničku Přípojka tlakového potrubí R 1 pro závitovou trubku DN 50 pro SML trubku Ponorné čerpadlo pro šedé vody s robustním motorem na střídavý proud Kryt motoru a hřídel z ušlechtilé oceli Tělo čerpadla a oběžné kolo z plastu S 10 m připojovacího kabelu a vidlicovou zástrčkou S magnetickým plovákovým spínačem pro nízkou výšku zapnutí S integrovanou zpětnou klapkou R 1 Informace pro objednání provedení s přírubou pro hydroizolaci provedení bez příruby pro hydroizolaci vidlicová zástrčka přípojka 230 V / 50 Hz 10 m připojovací kabel 10 m připojovací kabel vidlicová zástrčka přípojka 230 V / 50 Hz vyjímatelný ový vodící plech tlakové potrubí R 1 a DN 50 / SML vyjímatelný ový vodící plech tlakové potrubí R 1 a DN 50 / SML vypnuto vypnuto oddělený prostor pro shromažďování usazenin zapnuto oddělený prostor pro shromažďování usazenin zapnuto přípojka DN 50 / plastový nátrubek pro síťový kabel a odvětrání přípojka DN 50 / plastový nátrubek pro síťový kabel a odvětrání vlevo vlevo uprostřed ové hrdlo z ušlechtilé oceli uprostřed vpravo vpravo tělo s přírubou pro hydroizolaci 80

8 Typ Popis Výkon motoru Příkon Napětí Otáčky Velikost zrna Celkový objem Užitný objem výška nátoku Z1 Hmotnost Obj. číslo Cena [kw] [kw] [A] [V] [Ot/min] [mm] [l] [l] [kg] Kč/ks 50/1-Z Bez příruby 0,35 0,2 1, /2-Z Bez příruby 0,65 0,35 3, /1-Z S přírubou 0,35 0,2 1, /2-Z S přírubou 0,65 0,35 3, Výkonové parametry výkonový diagram tolerance ISO 2548/C celková čerpaná výška H minimální průtok DN 32 minimální průtok DN 40 minimální průtok DN 50 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H Teplota čerpaného média [m] 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 10 m Normální Maximální 50/1-Z 2 6 2,22 1,94 1,66 1,32 0, /2-Z ,82 4,58 4,28 3,97 3,58 3,15 2,64 2,05 1, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 81

9 Sinkamat-K Informace o výrobku Přednosti výrobku ACO Rychlospojka pro montáž/demontáž čerpadla bez nářadí Volitelně možnost těsnění pro vodostavební beton Několik možností připojení Nástavec volitelně s rozměrem rámu 198 x 198 mm nebo 360 x 300 mm (teleskopicky nastavitelný) Volitelně kryt pro volitelný povrch a zápachový uzávěr Oblast použití Pro instalaci pod podlahu, v prostorách chráněných před mrazem pod hladinou zpětného vzdutí jako jsou např. sklepní prostory, domácí dílny a prádelny Pro domovní odpadní vodu bez fekálií ze sprch, umyvadel, atd. Zkoušeno podle DIN EN Tělo z polyetylenu Užitný objem: 15 l Se 3 ovými hrdly DN 100 S výškově nastavitelnými nástavci Kryt motoru a hřídel z ušlechtilé oceli Tělo čerpadla a oběžné kolo z plastu Utěsnění tělesa čerpadla a motoru těsnícími třecími kroužky S 10 m připojovacího kabelu a vidlicovou přípojkou S kulovým plovákovým spínačem S integrovanou zpětnou klapkou R 1 Přípojka tlakového potrubí podle EN ISO PVC-U; R 1 Informace pro objednání Sinkamat-K (obj. č , ) Sinkamat-K (obj. č , ) Sinkamat-K (obj. č , ) tlakové potrubí PVC-U s integrovanou zpětnou klapkou tlakové potrubí PVC-U s integrovanou zpětnou klapkou tlakové potrubí PVC-U s integrovanou zpětnou klapkou těsnění pro vodostavební beton (volitelné) odvětrávání těsnění pro vodostavební beton (volitelné) těsnění pro vodostavební beton (volitelné) odvětrávání čerpadlo 50/1 Z s 10 m připoj. kabelu čerpadlo 50/1 Z s 10 m připoj. kabelu čerpadlo 50/1 Z s 10 m připoj. kabelu kabelová průchodka kabelová průchodka kabelová průchodka 82

10 Typ Nástavec Výkon motoru Příkon Napětí Otáčky Velikost zrna Celkový objem Užitný objem výška nátoku Z1 Hmotnost Obj. číslo Cena [kw] [kw] [A] [V] [Ot/min] [mm] [l] [l] [kg] Kč/ks 50/1-K Rozměr rámu: 0,35 0,2 1, , /2-K 360 x 300 mm Krycí deska, třída zatížení: K3 0,65 0,35 3, , /1-K Rozměr rámu: 0,35 0,2 1, , /2-K 198 x 198 mm Štěrbinový rošt, třída zatížení: K3 0,65 0,35 3, , /1-K Rozměr rámu: 360 x 300 mm Kryt pro volitelný 0,35 0,2 1, , /2-K povrch Se štěrbinovým roštem Rozměr: 150 x 150 mm Třída zatížení: K3 0,65 0,35 3, , Výkonové parametry výkonový diagram tolerance ISO 2548/C minimální průtok DN 50 celková čerpaná výška H minimální průtok DN 40 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H [m] 2 m 3 m 4 m 5 m 6 m 7 m 8 m Normální Teplota čerpaného média Maximální 50/1-K 2 4,5 1,6 1, /2-K 2 8,5 2,3 2,2 1,9 1,75 1,5 1,25 0, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 83

11 Sinkamat-K duo Informace o výrobku Přednosti výrobku ACO Rychlospojka pro montáž/demontáž čerpadla bez nářadí Volitelně možnost těsnění pro vodostavební beton Několik možností připojení Volitelně kryt pro volitelný povrch a zápachový uzávěr Oblast použití Pro instalaci pod podlahu, v prostorách chráněných před mrazem pod hladinou zpětného vzdutí jako jsou např. sklepní prostory, domácí dílny a prádelny Pro domovní odpadní vodu bez fekálií ze sprch, umyvadel, atd. Zkoušeno podle DIN EN Tělo z polyetylenu Užitný objem: 15 l Se 3 ovými hrdly DN 100 S vodotěsnou průchodkou pro připojovací kabel a řídící vedení Přípojka DN 70 Ostré zakončení 75 mm Svedení tlakových potrubí s integrovanými zpětnými klapkami Přípojka DN 40 Ostré zakončení 50 mm Nástavec S výškovou stavitelností: mm Rozměr rámu: 360 x 300 mm Dvě ponorná čerpadla Kryt motoru a hřídel z ušlechtilé oceli Tělo čerpadla a oběžné kolo z plastu Utěsnění tělesa čerpadla a motoru těsnícími třecími kroužky Pneumatické spínání hladiny s 10 m řídícího vedení Včetně spínacího výstražného zařízení Krytí IP 54 S 1,5 m připojovacího kabelu vidlicovou zástrčkou; S beznapěťovým hlášením poruch a hlášením provozu Informace pro objednání Sinkamat-K duo (obj. č , ) Sinkamat-K duo (obj. č , ) nástavec 360 x 300 mm, s krytem pro volitelný povrch, třída zatížení K3 tlakové potrubí PVC-U s integrovanou zpětnou klapkou těsnění pro vodostavební beton (volitelné) nástavec 360 x 300 mm, s krytem pro volitelný povrch, se štěrbinovým roštem 150 x 150, třída zatížení K3 tlakové potrubí PVC-U s integrovanou zpětnou klapkou odvětrání DN 50 odvětrání DN 50 těsnění pro vodostavební beton (volitelné) čerpadlo s 10 m připoj. kabelem kabelová průchodka čerpadlo s 10 m připoj. kabelem kabelová průchodka DN 100 DN 100 Řídící jednotka (pro obě zařízení) DN 100 DN

12 Typ Nástavec Výkon motoru Příkon Napětí Otáčky Velikost zrna 50/1-K duo 50/2-K duo 50/1-K duo 50/2-K duo Nástavec Rozměr r.: 360 x 300 mm Krycí otočná deska pro výplň dlažbou nebo jako plastový kryt Třída zatížení: K3 Nástavec Rozměr r.: 360 x 300 mm Krycí otočná deska pro výplň dlažbou nebo jako plastový kryt Třída zatížení: K3 Nástavec Rozměr r.: 360 x 300 mm Pro volitelný povrch Se zápachovým uzávěrem Se štěrbinovým roštem Rozměr r.: 150 x 150 mm Třída zatížení: K3 Nástavec Rozměr r.: 360 x 300 mm Pro volitelný povrch Se zápachovým uzávěrem Se štěrbinovým roštem Rozměr r.: 150 x 150 mm Třída zatížení: K3 Výkonové parametry Celkový objem Užitný objem výška nátoku Z1 Hmotnost Obj. číslo Cena [kw] [kw] [A] [V] [Ot/min] [mm] [l] [l] [kg] Kč/ks 0,35 0,2 1, ,65 0,35 3, ,35 0,2 1, ,65 0,35 3, výkonový diagram tolerance ISO 2548/C minimální průtok DN 50 celková čerpaná výška H minimální průtok DN 40 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H [m] 2 m 3 m 4 m 5 m 6 m 7 m 8 m Normální Teplota čerpaného média Maximální 50/1-K duo 2 6 1,6 1,3 1 0,65 0, /2-K duo 2 8,5 2,3 2,2 1,9 1,75 1,5 1,25 0, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 85

13 Sinkamat-K malé přečerpávací zařízení z PE Informace o výrobku Přednosti výrobku ACO Rychlospojka pro montáž ademontáž čerpadla bez nářadí Malé montážní rozměry díky inovativnímu designu Údržba bez demontáže sifonu na straně u Oblast použití Pro instalaci nad podlahu, v prostorách chráněných před mrazem pod hladinou zpětného vzdutí jako jsou např. sklepní prostory, domácí dílny a prádelny Pro domovní odpadní vodu bez fekálií ze sprch, umyvadel, atd. Zkoušeno podle DIN EN Tělo boxu z polyetylenu S několika možnostmi připojení až do DN 50 S revizním otvorem směřovaným dopředu odvětrání boxu pomocí filtru s aktivním uhlím Ponorné čerpadlo pro šedé vody s robustním motorem na střídavý proud Kryt motoru a hřídel z ušlechtilé oceli Tělo čerpadla a oběžné kolo z plastu Utěsnění tělesa čerpadla a motoru těsnícími třecími kroužky S 10 m připojovacího kabelu a vidlicovou zástrčkou S kulovým plovákovým spínačem S integrovanou zpětnou klapkou R 1 Přípojka tlakového potrubí podle EN ISO PVC-U; R 1 Informace pro objednání čerpadlo 50/1-Z bez madla pro Sinkamat ÜF z plastu přípojka PVC-U tlakového potrubí s integrovanou zpětnou klapkou 86

14 Typ Výkon motoru Příkon Napětí Otáčky Velikost zrna Celkový objem Obj. číslo [kw] [kw] [A] [V] [Ot/min] [mm] [l] Kč/ks 50/1-K 0,35 0,2 1, Cena Výkonové parametry výkonový diagram tolerance ISO 2548/C minimální průtok DN 50 celková čerpaná výška H minimální průtok DN 40 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H [m] 2 m 4 m 6 m Normální Teplota čerpaného média Maximální 50/1-K duo 2 6 2,22 1,66 0, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 87

15 Příslušenství Nákres Název Vhodné pro Popis Obj. číslo Cena Kč/ks Nástavec - Sinkamat S/Z - Z ušlechtilé oceli, materiál Bez příruby pro hydroizolaci - Výška: 200 mm - Pro větší montážní hloubku Nástavec - Sinkamat S/Z - Z ušlechtilé oceli, materiál Bez příruby pro hydroizolaci - Výška: 200 mm - Pro plynotěsné a prachotěsné provedení na dotaz Nástavec - Sinkamat S/Z - Z ušlechtilé oceli, materiál S přírubou pro hydroizolaci - Výška: 200 mm - Pro větší montážní hloubku Nástavec - Sinkamat S/Z - Z ušlechtile oceli, materiál S přírubou pro hydroizolaci - Výška: 200 mm - Pro plynotěsné a prachotěsné provedení Kryt - Sinkamat S/Z - Z ušlechtilé oceli, materiál S profilovým těsněním - Plynotěsný a prachotěsný - Šroubová aretace - Za předpokladu odvětrávané nádrže na dotaz Kontaktní čidlo - Sinkamat S/Z/K - S 10 m kabelem - Pro samostatné signalizační zařízení/beznapěťové hlášení poruch Signalizační zařízení - Zpětné klapky Quatrix typ 3F - Sinkamat S/Z/K - Všechna přečerpávací zařízení Muli - Provedení mono/duo - Samoběžné - S beznapěťovým kontaktem - Optické a akustické - Bez kontaktního čidla - Pro montáž mimo výbušné prostedí - Tělo: 125 x 175 x 75 mm - Krytí: IP65 - Provozní napětí: 230 V/AC 50/60 Hz - Zástrčka s 2 m kabelu Přítokové hrdlo - Sinkamat S/Z - Z ušlechtilé oceli, materiál DN Přítokové hrdlo - Sinkamat S/Z - Z ušlechtilé oceli, materiál DN Přítokové hrdlo - Sinkamat S/Z - Z ušlechtilé oceli, materiál DN

16 Nákres Název Vhodné pro Popis Obj. číslo Cena Kč/ks Těsnící příruba - Zpětné klapky s šachtou pro montáž do podlahové desky - Sinkamat-K (pod podlahu) - Pro montáž do vodostavebního betonu - Maximální hladina spodní vody: 3 m Krycí deska kompletní - Sinkamat K (pod podlahu) - Kryt pro volitelný povrch - Se štěrbinovým roštem - Rozměr rámu: 150 x 150 mm - Třída zatížení: K 3 - Se zápachovým uzávěrem - Výška vody v ZU: 50 mm Prodlužovací kus - Zpětné klapky s šachtou pro montáž do podlahové desky - Sinkamat-K S břitovým těsněním - Plynulé zvyšování o vždy 116 mm - U Sinkamat-K montovat maximálně 2 prodlužovací kusy

17 Odpadní voda s obsahem fekálií (černá voda) Muli-Star MDS1/MWS1 Informace o výrobku Přednosti výrobku ACO Nízká hmotnost: 31 kg Malá pracovní hlučnost díky nízkootáčkovému motoru Rychlá montáž Hotové přípojky Otevřené oběžné kolo Oblast použití Rodinné domy pro jednu rodinu Suterénové byty Sběrná jímka z polyetylenu Výpust u dna Revizní otvor pro jednouchou údržbu, průměr: 133 mm Souprava pro bezpečné ukotvení sběrné jímky k podlaze Přípojka pro ruční membránové čerpadlo R 1 1/2'' Tři horizontální ová hrdla DN 100 Jedno vertikální ové hrdlo DN 50/DN 100 Jedno hrdlo DN 50 pro odvětrání Přípojka tlakového potrubí Speciální zpětná klapka s kuličkou v těle Speciální upevňovací kus DN 100 pro pružné připojení tlakového potrubí o vnějším průměru trubek ,3 mm Připojovací příruba pro uzavírací šoupátko DN 80 PN 16 Ponorné čerpadlo Třífázový motor (MDS1): 400 V, 50 Hz Jednofázový motor (MWS1): 230 V, 50 Hz Krytí IP 68 otevřené oběžné kolo Plovákový hladinový spínač, nastavitelný podle výšky nátoku Řídící a signalizační jednotka Krytí IP 54 1,5 m kabelu s CEE-zástrčkou (pro MDS1) nebo vidlicovou zástrčkou (pro MWS1) Beznapěťové hlášení poruch a hlášení provozu Obsahuje 5m řídícího vedení LGA Zkušební certifikát: č Informace pro objednání Ø ,3 speciální upevnění výtlakového potrubí s pružným těsněním DN 100 (volitelné: těsnící kroužek DN 80) ventilace DN Ø52 integrovaný speciální zpětný ventil s revizním krytem Ø52 nátok DN 50 nátok DN 100 Ø Ø (Z2) 180 (Z1) 40 Ø110 akumulační nádrž upevňovací kotvení připojení Ø 48 pro ruční membránovou pumpu vypouštěcí sr. R 1 revizní poklop šroubovací DN 125 poklop s prostupem pro plovák (T100) Připojovací kabel (1,5 m) s CEE-koncovkou (MDS) nebo zástrčkou (MWS) čerpadlo Řídící jednotka 90

18 Odpadní voda s obsahem fekálií (černá voda) Typ Muli-Star MDS Muli-Star MWS Výkon motoru Charakteristické údaje Příkon Napětí Vel. zrna Celk. objem Hmotnost Frekvence Otáčky Výška nátoku Z1 Užitný objem Výška nátoku Z 2 Nátok ze shora [kw] [kw] [A] [V] [Hz] [Ot/min] [mm] [l] [l] [l] [l] [kg] Obj. číslo Cena Kč/ks 1 0,75 1, ,1 0,75 5, Výkonové parametry výkonový diagram tolerance ISO 2548/C celková čerpaná výška H minimální průtok DN 80 minimální průtok DN 100 MDS (T ř ífázový motor) MWS (Jednofázový motor) průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H [m] 2 m 4 m 6 m Normální Teplota čerpaného média Maximální Muli-Star MDS ,83 8,47 4, Muli-Star MWS 2 7 9,33 6,63 3, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 91

19 Odpadní voda s obsahem fekálií (černá voda) Muli-Star DDP Informace o výrobku Přednosti výrobku ACO Nízká hmotnost Přípojná místa v různých výškách Vysoká chemická odolnost všech komponent Vhodné pro použití za odlučovače tuků Rychlá montáž Vysoký užitný objem až 185 l Malá šířka zařízení - lze pronést dveřmi šířky 780mm Oblast použití Za odlučovače tuku do NS 15 ve spojení s bublinkovým provzdušňováním Rodinné domy pro více rodin Kancelářské budovy, hotely Nemocnice Sběrné jímky z polyetylenu Výpust u dna R 1" Revizní otvor pro jednouchou údržbu, průměr: 130 mm (DDP1), 130 mm a 250 mm (DDP2) Souprava pro bezpečné ukotvení sběrné jímky k podlaze Přípojka pro ruční membránové čerpadlo DN 50 Dvě horizontální ová hrdla DN 100 Čtyři horizontální ová hrdla DN 150 Informace pro objednání Tři vertikální ová hrdla DN 100/DN 150/DN 200 Jedno hrdlo DN 70 pro odvětrání (volitelně DN 100) Přípojka tlakového potrubí Speciální zpětná klapka s kuličkou v těle Kalhotová armatura se stavěcím šroubem Speciální upevňovací kus DN 100 pro pružné připojení tlakového potrubí o vnějším průměru trubek ,3 mm (volitelně mm) Připojovací příruba pro uzavírací šoupátko DN 80 PN 16 Dvě ponorná čerpadla Třífázový motor: 400 V, 50 Hz Krytí IP 68 Integrované permanentní sledování chodu motoru Otevřené oběžné kolo 10 m připojovací kabel Spínání hladiny Pneumatické spínání hladiny s 10 m řídícího vedení Volitelně s provzdušňováním bublinkami (příslušenství) Řízení Krytí IP 54 1,5 m kabelu CEE-zástrčkou (32 A) Beznapěťové hlášení poruch a hlášen provozu Zkoušeno podle DIN EN speciální upevňovací kus pro elastické připojení tlakového potrubí DN 100 (volitelně DN 80) volitelně přípojka pneumatického čerpadlo s třífázovým měření hladiny (řídící vedení 10 m, motorem volitelně provzdušňování bublinkami) (připojovací kabel 10 m) sběrná jímka nebo odvětrání odvětrání DN 70 ukotvení nádrže prohlubeň pro ruce u u přípojka 50 pro ruční membránové čerpadlo výpust R1 kalhotová armatura s integrovanou dvojitou zpětnou klapkou revizní šroubovací kryt pouze u revizní šroubovací kryt řídící jednotka přípojovací kabel 1,5 m s CCE-zástrčkou (32 A) 92 u u znázorněno DDP2

20 Odpadní voda s obsahem fekálií (černá voda) Typ Výkon motoru Charakteristické údaje Vel. zrna Celk. objem Užitný objem Hmotnost Obj. číslo Cena Kč/ks P1 P2 Příkon Napětí Frekvence Otáčky Výška nátoku Z3 Nátok ze shora [kw] [kw] [A] [V] [Hz] [Ot/min] [mm] [l] [l] [l] [kg] Muli-Star DDP 1.1 Muli-Star DDP 1.2 Muli-Star DDP 2.1 Muli-Star DDP 2.2 1,83 1, , ,83 1, , Výkonové parametry tolerance ISO 2548/C celková čerpaná výška H minimální průtok DN 80 minimální průtok DN 100 průtok Q Typ Čerpaná výška Průtok Q při celkové čerpané výšce H Teplota čerpaného média [m] 2 m 6 m 6 m 10 m 12 m 14 m 16 m Normální Maximální Muli-Star DDP ,5 14,44 11,0 7,5 1, Muli-Star DDP ,0 13,3 11,38 9,4 7,1 3, Muli-Star DDP ,5 14,44 11,0 7,5 1, Muli-Star DDP ,0 13,3 11,38 9,4 7,1 3, Upozornění: Maximální teploty je možno dosáhnout pouze krátkodobě 93

21 Odpadní voda s obsahem fekálií (černá voda) Příslušenství Nákres Název Vhodné pro Popis Obj. číslo Cena Kč/ks Uzavírací šoupátko DN 80 - Muli-Star MDS1/MWS1 - Muli-Star DDP 1/2 - Z litiny - 8 šroubů a matic - 1 těsnění DN 80 - Stavební délka: 180mm - Hmotnost: 21 kg Nátokové šoupátko DN100 - Přečerpávací zařízení - Odlučovače tuků z PE-HD - Zařízení v provedení - Mono/duo - Typ 2 - z PVC - Stavební délka: 176 mm - Hmotnost: 2,75 kg Nátokové šoupátko DN Přečerpávací zařízení - Odlučovače tuků z PE-HD - Zařízení v provedení - Mono/duo - Typ 4 Typ 10 - z PVC - Stavební délka: 226 mm - Hmotnost: 6,5 kg Nátokové šoupátko DN Přečerpávací zařízení - Odlučovače tuků z PE-HD - Zařízení v provedení - Mono/duo - Typ 15 Typ 20 - z PVC - Stavební délka: 264 mm - Hmotnost: 8,4 kg Signalizační zařízení - Zpětné klapky Quatrix typ 3F - Sinkamat-S/Z/K - Všechna přečerpávací zařízení Muli - Provedení mono/duo - Samoběžné - S beznapěťovým kontaktem - Optické a akustické - Bez kontaktního čidla - Pro montáž mimo výbušné prostedí - Tělo: 125 x 175 x 75 mm - Krytí: IP65 - Provozní napětí: 230 V/AC 50/60 Hz - Zástrčka s 2 m kabelu Ruční membránové čerpadlo R 1 - Přečerpávací zařízení - K připevnění na stěnu - Včetně hadice - Světlý rozměr: 48 x 80 mm - Včetně hadicových spon - Světlý rozměr: 50 x 70 mm - Šířka: 12mm - 2 kusy v balení Uzavírací šoupátko R 1 - Přečerpávací zařízení - Pro ruční membránové čerpadlo Třícestný kohout R1 - Přečerpávací zařízení - Pro ruční membránové čerpadlo Minikompresor Hadice 6x4, dl. 100 mm Šroubové spojení 4-6 Hadicová spona Hadice Zpětný ventil 6x3, dl. 500 mm Hadice 6x3, dl mm Hadice 6x3, dl mm Bublinkové provzdušňování - Muli-Star DDP 1/2 - K instalaci do Muli-Star DDP - S minikompresorem a připojovacím materiálem - Pro zvýšení spolehlivosti zařízení - Proti usazení plovoucích nečistot (odpadní vody s obsahem tuku) Hlásič zatopení nádrže - Muli-Star MWS1/MDS1 - Vstupní napětí 5 V / DC, 30 ma - Zatížitelnost kontaktu 30 V / 50 ma max. - Krytí IP 68 - Včetně 10m kabelu Přechodový O - kroužek - Všechna přečerpávací zařízení Muli - Jako doplňkový stavební díl pro tlakové vedení DN
