INTERNÍ STANDARD TĚŽKÁ AKUSTICKÁ ZÁSTĚNA GREIF TYP GZT

Transkript

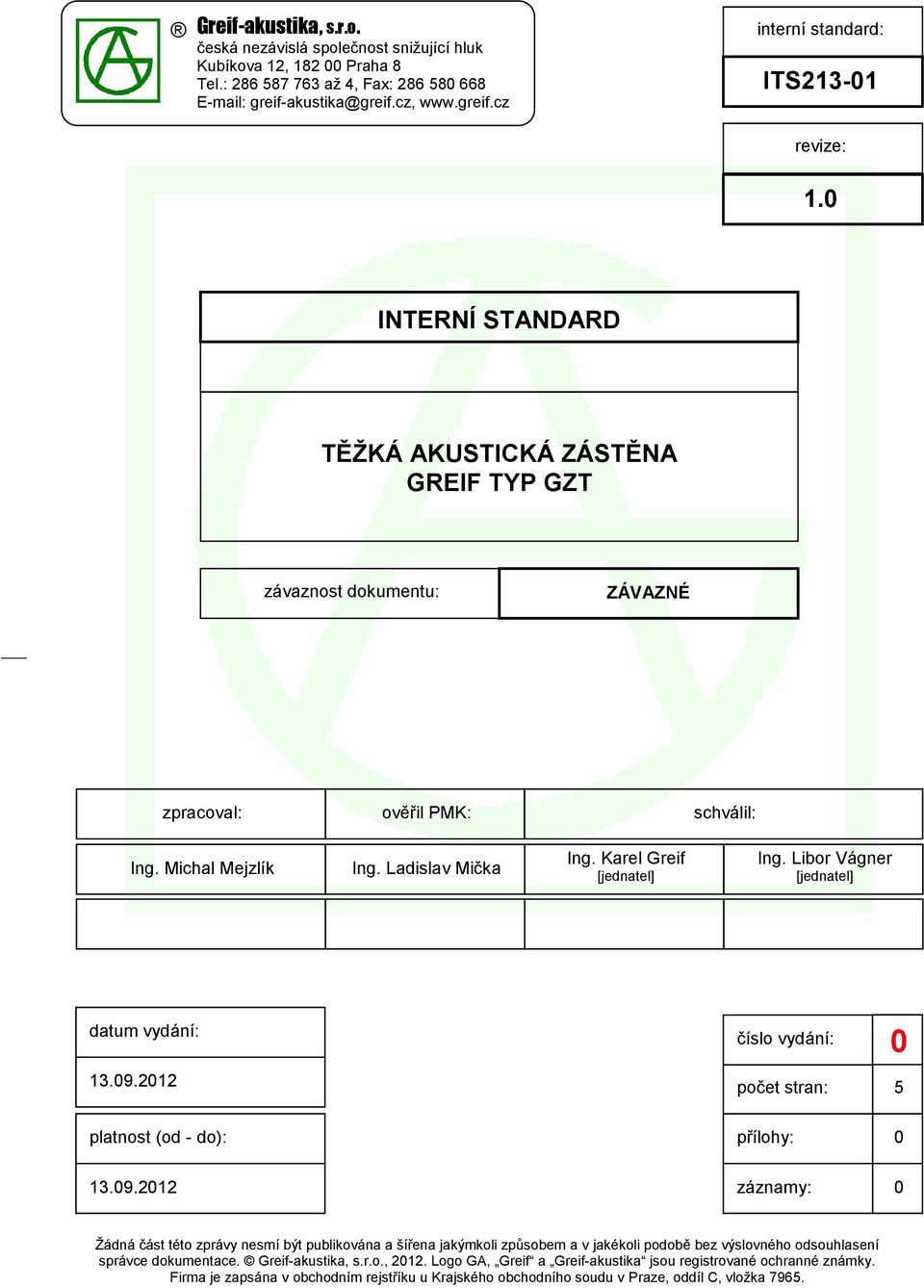

1 Kubíkova 12, Praha 8 Tel.: až 4, Fax: greif-akustika@greif.cz, : revize: 1.0 INTERNÍ STANDARD závaznost dokumentu: ZÁVAZNÉ zpracoval: ověřil PMK: schválil: Ing. Michal Mejzlík Ing. Ladislav Mička Ing. Karel Greif [jednatel] Ing. Libor Vágner [jednatel] datum vydání: číslo vydání: počet stran: 5 platnost (od - do): přílohy: záznamy: 0 Žádná část této zprávy nesmí být publikována a šířena jakýmkoli způsobem a v jakékoli podobě bez výslovného odsouhlasení správce dokumentace., Logo GA, Greif a Greif-akustika jsou registrované ochranné známky. Firma je zapsána v obchodním rejstříku u Krajského obchodního soudu v Praze, oddíl C, vložka 7965.

2 0. Obsah: 0. Obsah: Těžká akustická zástěna GREIF typ GZT Použití: Technické informace: Transport: Montáž: Příprava panelů: Ukotvení panelů: Bezpečnostní předpisy: Údržba: Běžná údržba: Preventivní a podrobné prohlídky: Je zakázáno: Seznam příloh:... 7 Příloha 1 Rozdělovník:... 7 List č. 2

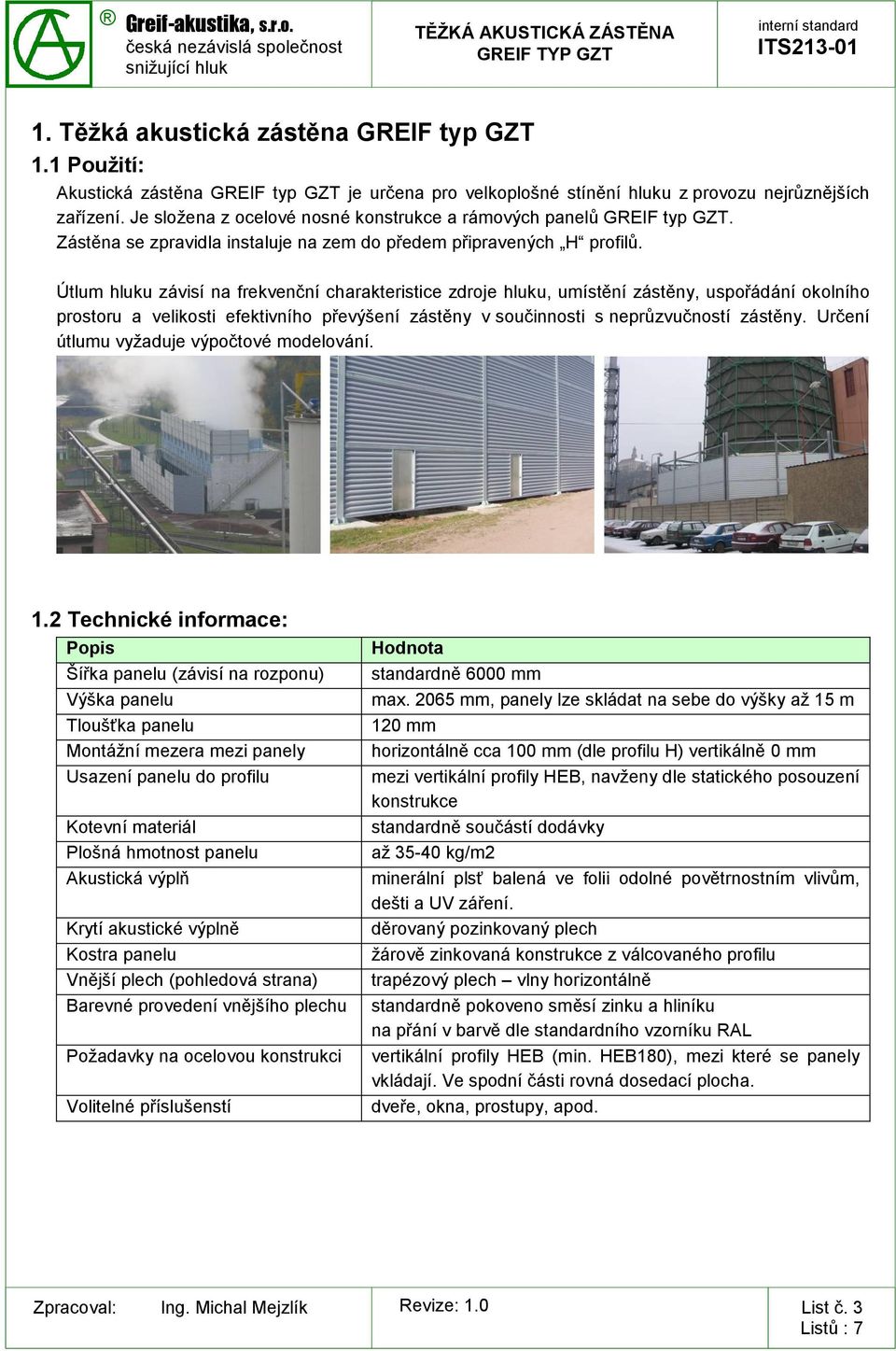

3 1. Těžká akustická zástěna GREIF typ GZT 1.1 Použití: Akustická zástěna GREIF typ GZT je určena pro velkoplošné stínění hluku z provozu nejrůznějších zařízení. Je složena z ocelové nosné konstrukce a rámových panelů GREIF typ GZT. Zástěna se zpravidla instaluje na zem do předem připravených H profilů. Útlum hluku závisí na frekvenční charakteristice zdroje hluku, umístění zástěny, uspořádání okolního prostoru a velikosti efektivního převýšení zástěny v součinnosti s neprůzvučností zástěny. Určení útlumu vyžaduje výpočtové modelování. 1.2 Technické informace: Popis Šířka panelu (závisí na rozponu) Výška panelu Tloušťka panelu Montážní mezera mezi panely Usazení panelu do profilu Kotevní materiál Plošná hmotnost panelu Akustická výplň Krytí akustické výplně Kostra panelu Vnější plech (pohledová strana) Barevné provedení vnějšího plechu Požadavky na ocelovou konstrukci Volitelné příslušenstí Hodnota standardně 6000 mm max mm, panely lze skládat na sebe do výšky až 15 m 120 mm horizontálně cca 100 mm (dle profilu H) vertikálně 0 mm mezi vertikální profily HEB, navženy dle statického posouzení konstrukce standardně součástí dodávky až kg/m2 minerální plsť balená ve folii odolné povětrnostním vlivům, dešti a UV záření. děrovaný pozinkovaný plech žárově zinkovaná konstrukce z válcovaného profilu trapézový plech vlny horizontálně standardně pokoveno směsí zinku a hliníku na přání v barvě dle standardního vzorníku RAL vertikální profily HEB (min. HEB180), mezi které se panely vkládají. Ve spodní části rovná dosedací plocha. dveře, okna, prostupy, apod. List č. 3

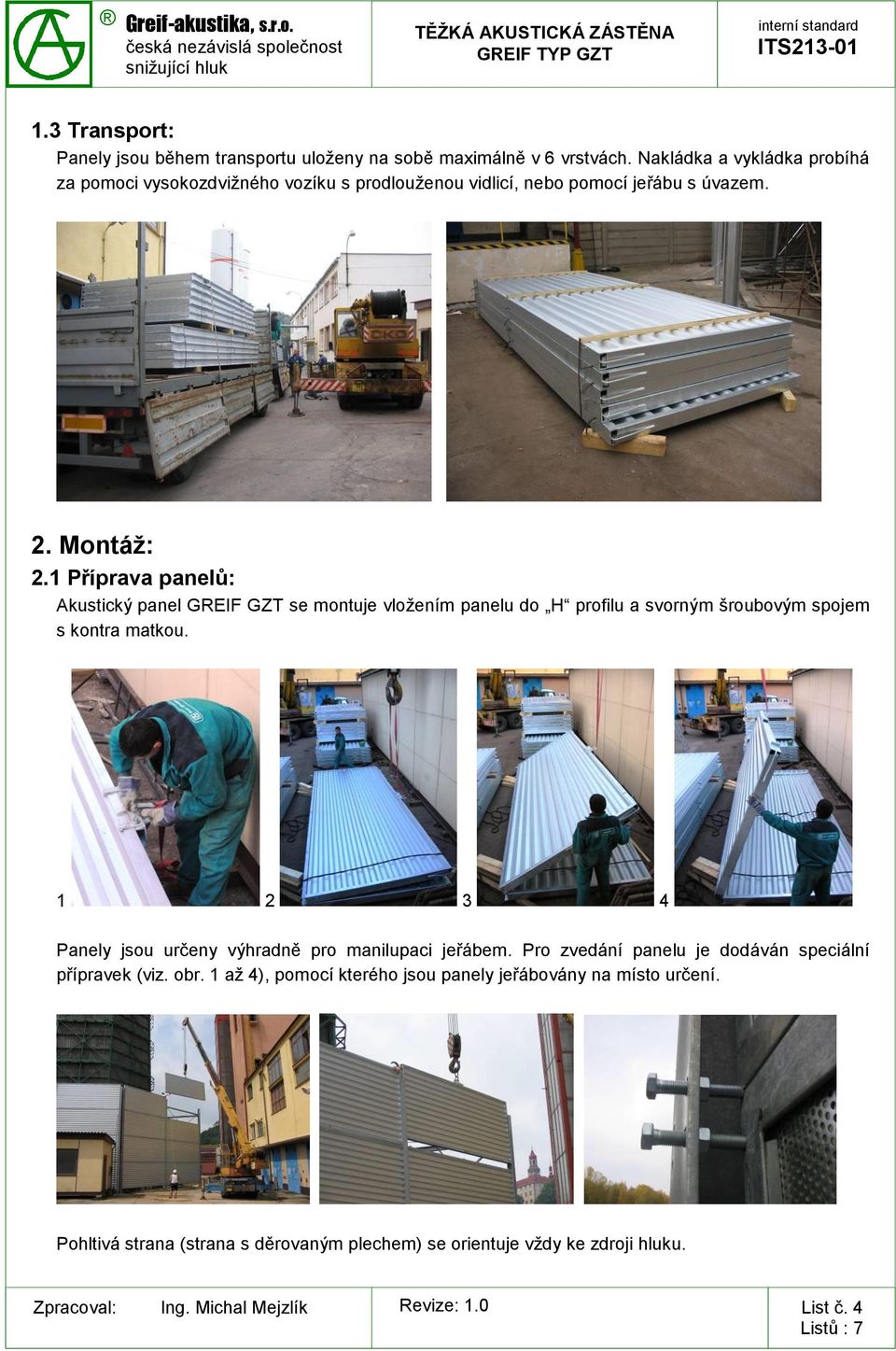

4 1.3 Transport: Panely jsou během transportu uloženy na sobě maximálně v 6 vrstvách. Nakládka a vykládka probíhá za pomoci vysokozdvižného vozíku s prodlouženou vidlicí, nebo pomocí jeřábu s úvazem. 2. Montáž: 2.1 Příprava panelů: Akustický panel GREIF GZT se montuje vložením panelu do H profilu a svorným šroubovým spojem s kontra matkou Panely jsou určeny výhradně pro manilupaci jeřábem. Pro zvedání panelu je dodáván speciální přípravek (viz. obr. 1 až 4), pomocí kterého jsou panely jeřábovány na místo určení. Pohltivá strana (strana s děrovaným plechem) se orientuje vždy ke zdroji hluku. List č. 4

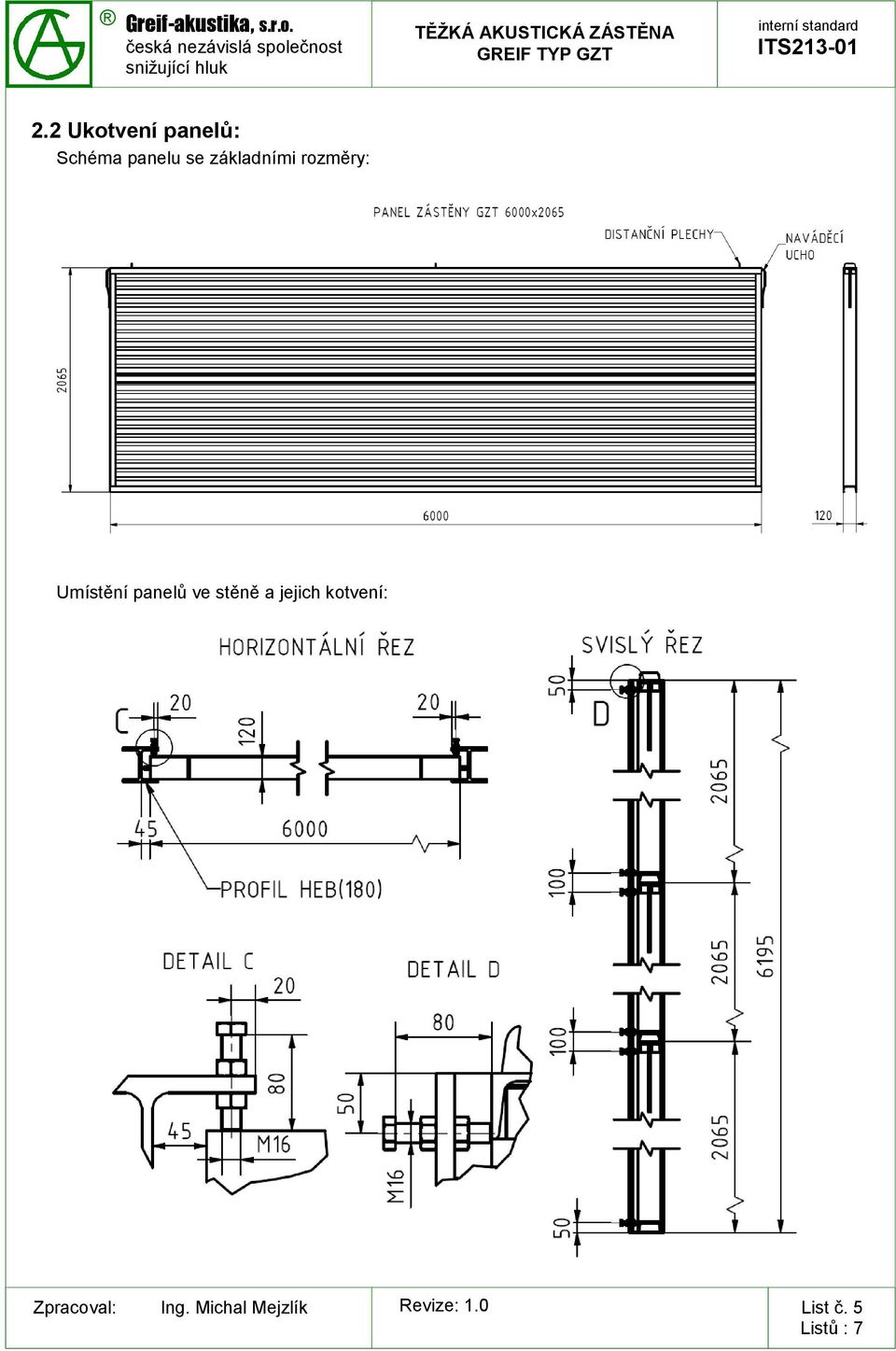

5 2.2 Ukotvení panelů: Schéma panelu se základními rozměry: Umístění panelů ve stěně a jejich kotvení: List č. 5
