1 NOSNA KONSTRUKCE V SUCHE STAVBE 2017 Ing. Petr Hynšt, Lindab s.r.o.

2 Základní požadavky na vlastnosti staveb (305/2011/EU) resp. 8 vyhl.č. 268/2009 Sb. mechanická odolnost a stabilita požární bezpečnost hygiena ochrana zdraví, zdravých životních podmínek a životního prostředí bezpečnost při užívání úspory energie a tepelná ochrana nosné konstrukce požární zkoušky akustické zkoušky recyklovatelné, zdraví neškodné materiály, důraz na výrobní postupy postupy a pravidla užívání vhodné tepelné izolace, minimalizace tepelných mostů, rekuperace, pasivní zisky

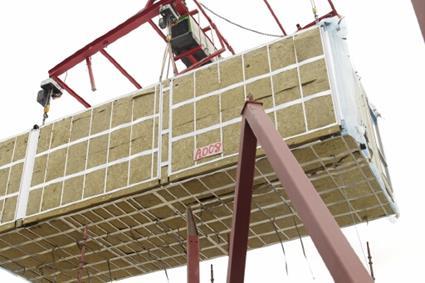

3 Konstrukce v suché stavbě Suchá stavba stavba prováděná bez, resp. s minimem mokrých procesů Nejčastěji kombinace: - konstrukce dřevěná, kovová - izolace skelné, čedičové vlákno, celulóza - obkladové desky sádrokartonové, sádrovláknité, cementotřískové, cementovláknité, OSB... Výhody: - rychlost montáže - nízká hmotnost - plošně 50 až 150 kg/m2 - vynikající akustické, tepelně-technické, protipožární a statické parametry

4 Konstrukce v suché stavbě stavební systém suché výstavby pro nenosné konstrukce staveb a jejich částí - příčky, předstěny, podhledy... pro nosné konstrukce staveb a jejich částí nosné stěny a sloupy, stropy, střechy

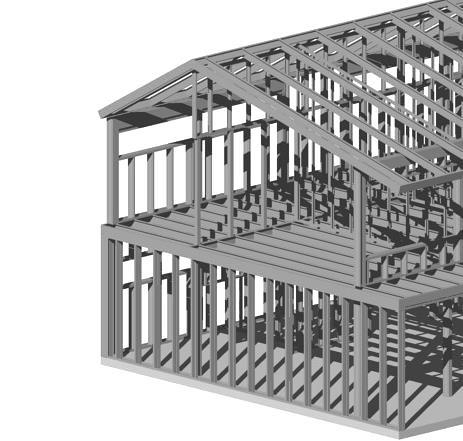

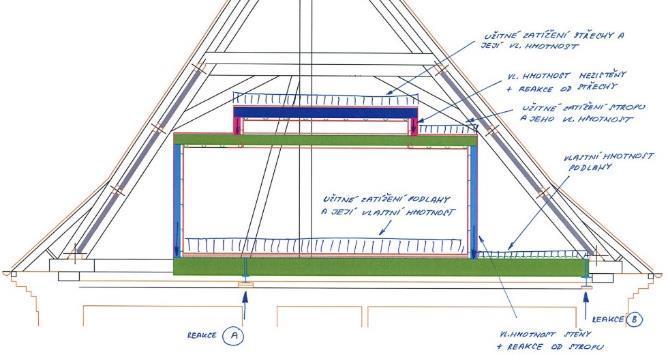

5 Nosné konstrukce v suché stavbě Konstrukce zajišťující únosnost a stabilitu stavby nebo její části Přenáší: Kritéria: - vlastní hmotnost konstrukce a skladeb - užitná zatížení (osoby, vybavení...) - klimatická zatížení (sníh, vítr...) - pevnost - deformace průhyby a posunutí nosné kce krovu vnitřní nosné stěny ocelový skelet stavby vnitřní příčky nosné stropy obvodové nosné stěny, sloupy

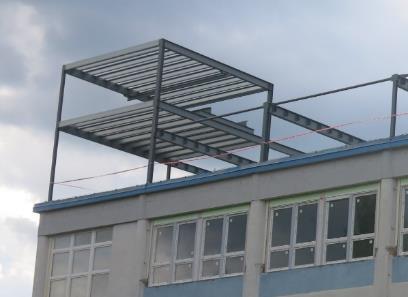

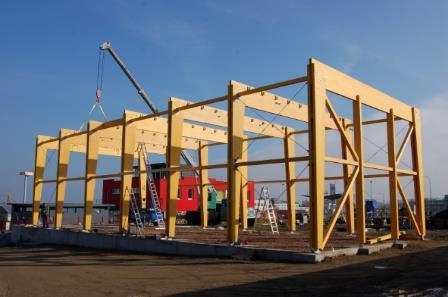

6 Materiály a systémy nosných konstrukcí suché stavby Dřevěné konstrukce Ocelové konstrukce Kombinované

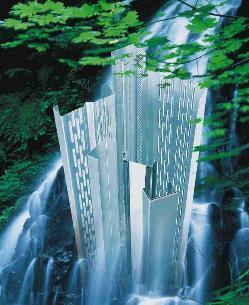

7 Konstrukce z tenkostěnných ocelových prvků Tenkostěnné ocelové prvky - výrobky z pozinkovaného ocelového plechu s tloušťkou 0,4 až 3,0 mm Materiály - s garantovanými mechanickými vlastnostmi nosné profily (Z,C,U ) nosné trapézové plechy S250GD, S280GD, S350GD, S420GD... tl. 0,7 až 3,0 mm - speciální pro snadné tvarování konstrukční profily (např. profily pro SDK konstrukce) profilované krytiny Povrchové úpravy -povrch s ochranou zinkem třídy oceli DX51D, DX52D, DX53D... zinkování Z g/m 2 zinek-magnezium ZM g/m 2 tl. 0,5 až 0,7 mm - povrchy dále chráněné lakovanou vrstvou pro exteriérové aplikace krytiny, stěnové opláštění profily v extrémně vlhkém prostředí

8 Konstrukce stěn a sloupů

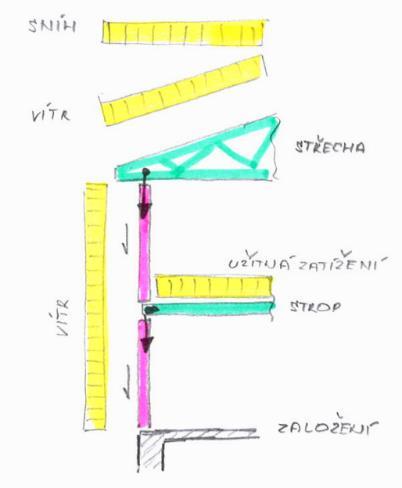

9 Konstrukce stěn a sloupů Nosné svislé konstrukce staveb - přenáší zatížení od střech a stropů - zatížení od větru na stěny objektů - zajišťující stabilitu stavby ve vertikálním směru Pozn. Zatížení definováno v ČSN EN 1991 Eurokód 1 Stěny, Sloupy skeletů Stěna liniový přenos zatížení Sloup bodový přenos zatížení Pozn. Kritéria deformací Důležité zejména z pohledu založení a návazností na stávající nosné konstrukce nástaveb sloupky a paždíky stěn h/300 pro každé podlaží h/300 budova jako celek h 0 /500

10 Konstrukce stěn a sloupů stabilita konstrukcí Princip: - tuhá stropní deska - zavětrování částmi stěn / stěnami A) diafragma B) diagonální zavětrování smykové působení desek únosnost spojovacího prvku ve smyku - tuhá rámová konstrukce ocelové pásky uchycené přes příložky L konzoly kotvení

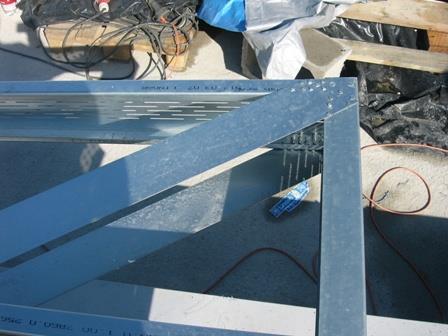

11 Konstrukce stěn a sloupů příklady Zdroj: Lindab

12 Konstrukce stěn a sloupů příklady skladeb s požární odolností Požární zkoušky nosné stěny pod zatížením (REI/W) 1x 12,5 mm REI 20 1x 15 mm REI 30 12, mm REI 60 Zdroj: Lindab

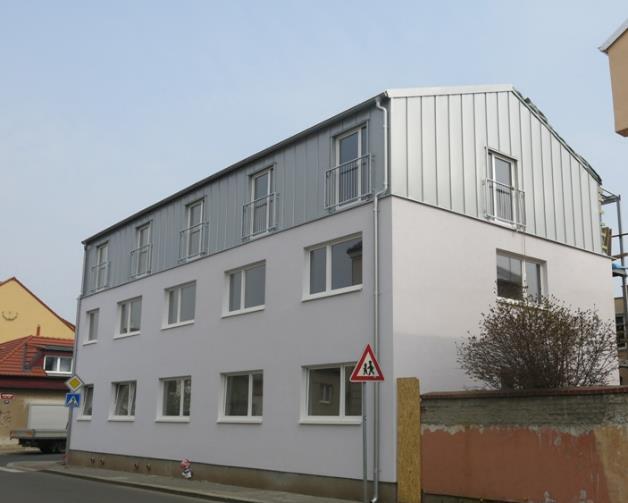

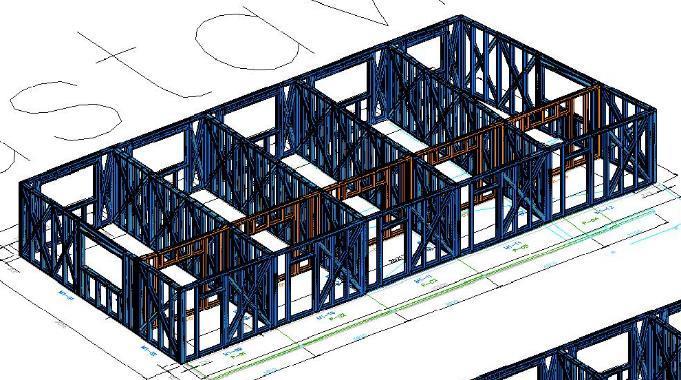

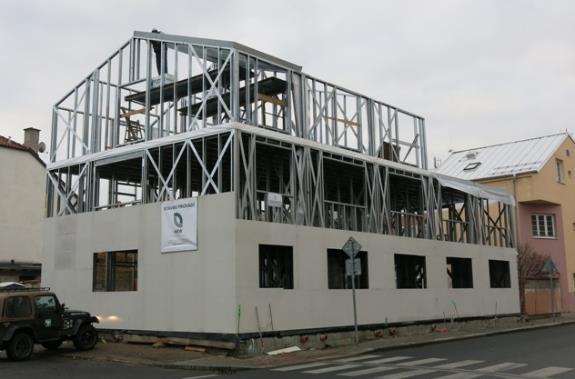

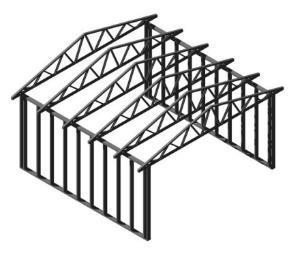

13 Konstrukce stěn a sloupů příklady Zdroj: Lindab

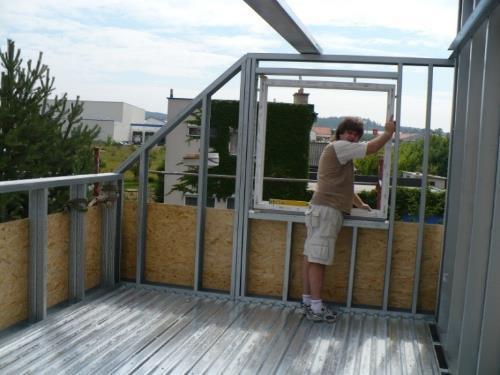

14 Konstrukce stěn a sloupů příklady Zdroj: Lindab

15 Konstrukce stěn a sloupů příklady Zdroj: Lindab

16 Konstrukce stropů a střech

17 Konstrukce stropů a střech Vodorovné nosné konstrukce staveb - přenáší vl. hmotnost a užitná zatížení - u střech klimatická zatížení sníh, vítr - zajišťují stabilitu v horizontálním směru Užitná zatížení - střechy (údržba) 0,75 kn/m 2 - stropy dle účelu 1,5 až 5,0 kn/m 2 Kritéria deformací střechy L/250 - doporučeno L/300 stropnice L/250 - doporučeno L/300 až L/500 průvlaky L/400 - dynamické účinky stropů (kmitání)

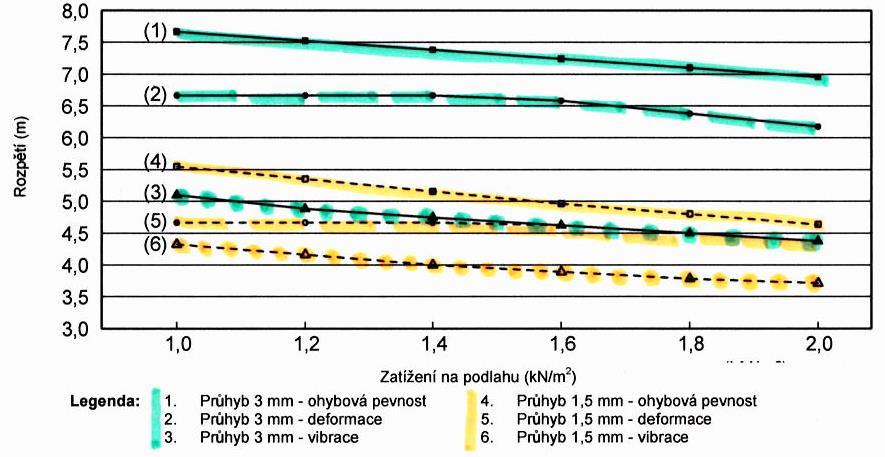

18 Konstrukce stropů a střech dynamické účinky (kmitání) obvykle rozhodující kritérium použitelnosti u lehkých stropů Zdroj: AccessSteel vlastní frekvence menší než 3 Hz, u tělocvičen a tanečních sálů menší než 6 Hz přibližně dle normy pro L 10 m běžné kce 28 mm tělocvičny, sály 10 mm jiná např. doporučení BKR 99 pro 1kN 1,5 mm

19 Konstrukce stropů a střech příklady skladby s požární odolností Požární zkoušky stropy / střechy (REI/W) 1x 12,5 mm REI 30 2x 12,5 mm REI 60 Zdroj: Lindab

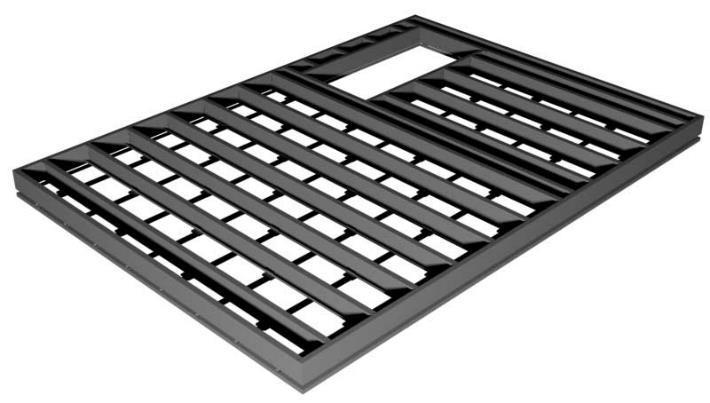

20 Konstrukce stropů a střech příklady Zdroj: Lindab

21 Konstrukce stropů a střech příklady Zdroj: Lindab

22 Vysoké příčky

23 Vysoké příčky Dělící vnitřní příčky s výškou 3 až 12 (16 m) Kritéria deformací - vodorovná zatížení na dělící stěny dle účelu 0,5 až 5,0 kn/m - vodorovné zatížení z rozdílu tlaků na protilehlých stranách příčky ČSN EN s rozhodující fasádou cpi = 0,75 až 0,9 cpe DIN 1055 Teil 4 - předepisuje konkrétní požadavky např. plošné zatížení tlakem 0,2 kn/m2 do 8 m, 0,32 kn/m2 nad 8 m - deformace vodorovnén L/300 - deformace svislá v uložení dle vodorovné konstrukce nad příčkou

24 Vysoké příčky svislé průhyby Konstrukční řešení svislých průhybů primární konstrukce objektu - kritéria dle průhybů konstrukcí

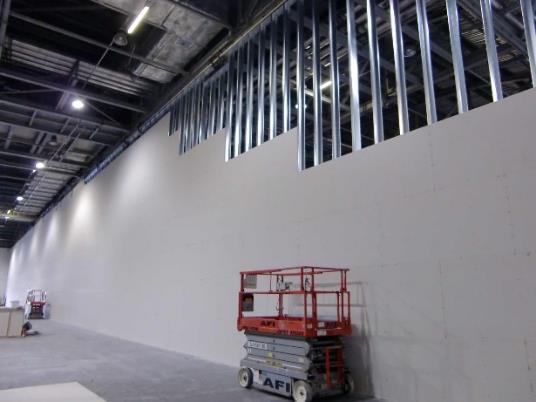

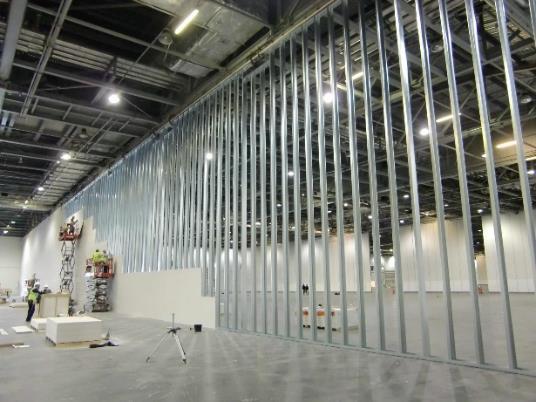

25 Vysoké příčky příklady

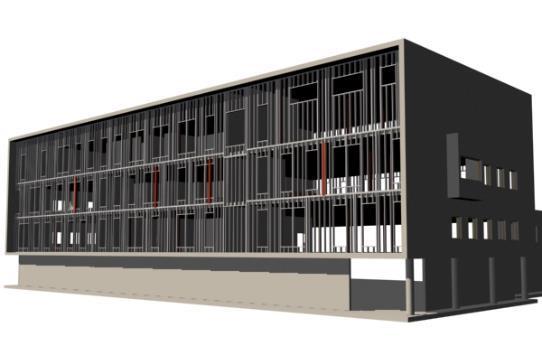

26 Vysoké příčky příklady Zdroj: Progres Projekt Zdroj: Lindab

27 Vysoké příčky příklady Zdroj: Lindab

28 Výplňové stěny skeletů (ŽB, ocelových)

29 Výplňové stěny skeletů (ŽB, ocelových) Obvodové stěny samonosných ŽB nebo ocelových skeletů - vlastní hmotnost pláště a výplní otvorů - zatížení větrem - deformace svislá v uložení dle požadavků a deformací nosného skeletu Kritéria deformací sloupky a paždíky stěn L/300 svislé dle nosného skeletu

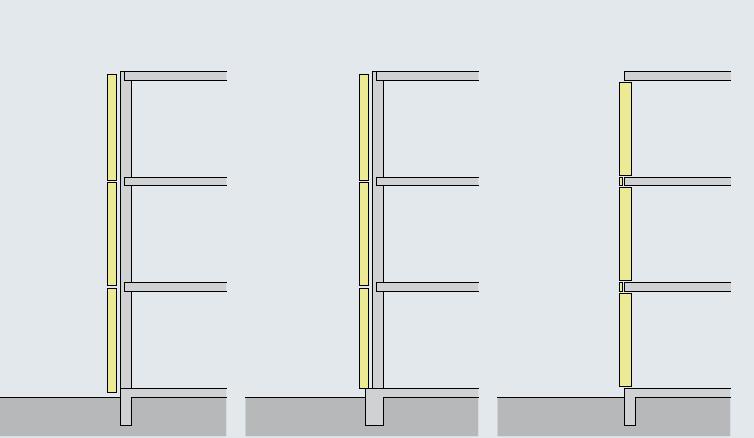

30 Výplňové stěny skeletů (ŽB, ocelových) příklady Konstrukční možnosti předvěšené, předsazené, vsazené, Zdroj: Mikado

31 Výplňové stěny skeletů (ŽB, ocelových) deformace skeletu Konstrukční řešení uvážení deformací skeletu - průhyby stropních desek

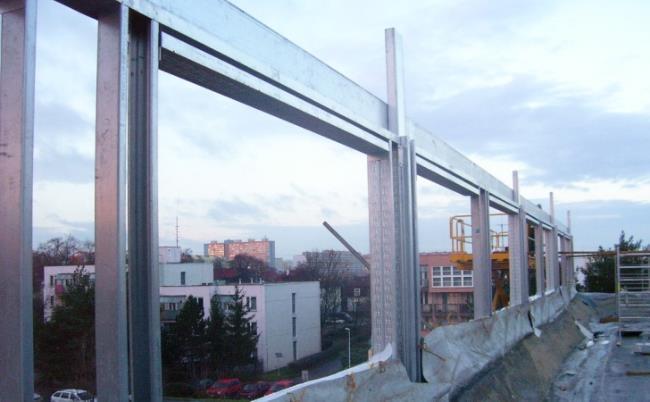

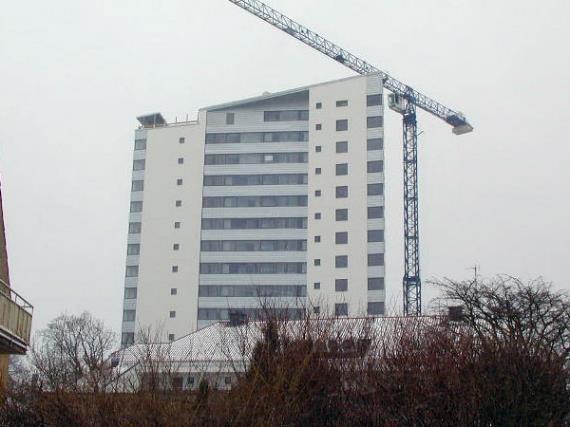

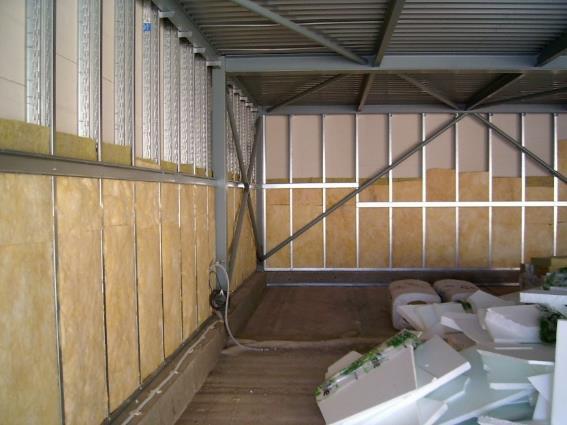

32 Výplňové stěny skeletů (ŽB, ocelových) příklady Zdroj: Lindab

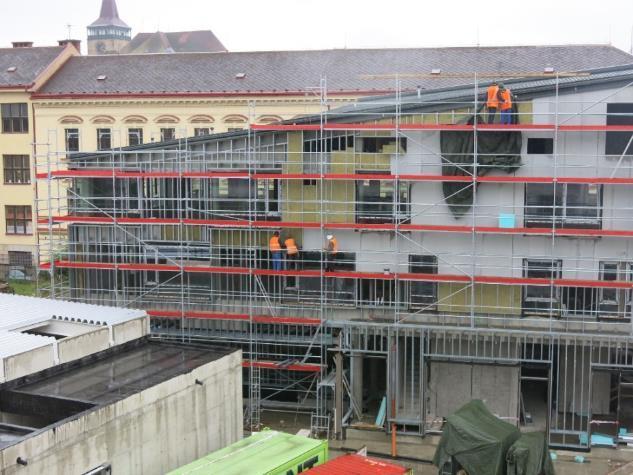

33 Výplňové stěny skeletů (ŽB, ocelových) příklady Zdroj: Lindab

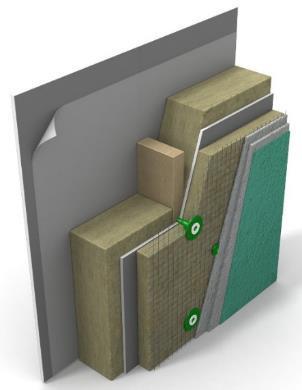

34 Konstrukce z tenkostěnných ocelových profilů Minimalizace tepelných mostů - úspory energie, tepelná ochrana nosný profil v obvodové stěně tepelný most princip teplé konstrukce konstrukce celá uzavřena v izolaci - mezi profily - vně konstrukce profily se štěrbinami - termo profily - prodloužení cesty tepelnému toku - v kombinaci s vnější izolací Zdroj: Lindab souvisí vzduchotěsnost obálky, použití parozábrany, parobrzdy

35 Úspory energie, tepelná ochrana příklad: 100 mm KZS, 120 mm izolace mezi profily, stojky á 625 mm Stěna s plnostěnnými profily U = 0,201 W/m 2 K snížení 15% Stěna se štěrbinovými profily U = 0,174 W/m 2 K Zdroj: Lindab

36 Děkuji za pozornost
