1 VÝROBA ROZVÁDĚČŮ SVORKOVNICOVÉ SKŘÍNĚ SV DEL a.s., STROJÍRENSKÁ 38, ŽĎÁR NAD SÁZAVOU, CZECH REPUBLIC

2 Obsah Obsah Obecné informace... 3 Technický popis... 3 Provedení... 3 Skladování... 3 Svorkovnicové skříně SV Svorkovnicové skříně SV2, SV Svorkovnicové skříně SV Prostor pro montáž vývodek SV Prostor pro montáž vývodek SV2, SV Prostor pro montáž vývodek SV Svorkovnicové skříně SV, rozměrová tabulka... 9 Svorkovnicové skříně SV, rozměry montážního plechu a kotevních otvorů vyroba@del.cz

3 Obecné informace Obecné informace Technický popis Provedení Rozměry Skladování Svorkovnicové skříně SV se používají na rozvod elektrické energie a odpovídají ČSN EN ( ). DEL a.s. Žďár nad Sázavou má v tomto oboru dlouholeté zkušenosti. Na základě těchto zkušeností vznikla řada svorkovnicových skříní řady SV. Maximální pozornost je věnována dílenskému zpracování. Povrchová úprava práškovou technologií zajišťuje kvalitní antikorozní ochranu. Pro zajištění těsnosti vnitřního prostoru skříní je užito moderní technologie nanášení PU těsnění přímo na díly skříně. Jsme schopni v krátkých dodacích lhůtách zhotovit i zcela atypické konstrukce Svorkovnicovou skříň SV tvoří skříň a víko svařené z ohýbaného ocelového plechu síly 1,5 mm. Víko je se skříní spojeno 4 až 8 šrouby dle velikosti skříně. Těsnost skříně zajišťuje PU těsnění na víku skříně. Vnější rozměry skříní jsou naznačeny na obr. 1, 2, 3 a uvedeny v rozměrové tabulce. K montáži svorkovnicových skříni jsou určeny kotevní otvory na zadní stěně obr. 4, 5, 6. Vnitřní uspořádání skříní je naznačeno na obr. 2 a 3. Skříně ř a d y SV1 mají zadní stěnu skříně vybavenu dvěma svorníky určených pro montáž montážní lišty, (není součástí dodávky) a řady SV2, SV3 a SV4 čtyřmi svorníky k upevnění montážního plechu. Skříň má dvě vnitřní zemnící svorky umístěné na spodní stěně a jednu zemnící svorku vnější, umístěnou v pravé boční stěně skříně. Vnitřní svorky je možno užít v případě potřeby pro montáž zemní přípojnice. Vývodky lze montovat ze všech 4 stran skříně. Využitelný prostor pro jednotlivé typy skříní je vymezen na obr. 4, 5, 6 a uveden v rozměrové tabulce. Krytí svorkovnicových skříní IP66. Lak na bázi polyesterové pryskyřice nanášený práškovou technologií na povrch upravený železitým fosfátem v odstínu RAL 7035 (po dohodě libovolný dle vzorníku RAL). Broušený nerez Uvedeny v tabulkách u jednotlivých typů. Výrobek musí být skladován v suchých bezprašných prostorách bez nebezpečí mechanického poškození. Teplota -10 C až +35 C, stabilní vlhkost 80% při +21 C. Je nepřípustné skladovat svorkovnicovou skříň SV v nevysušených a stavebně nedokončených prostorech. tel.:

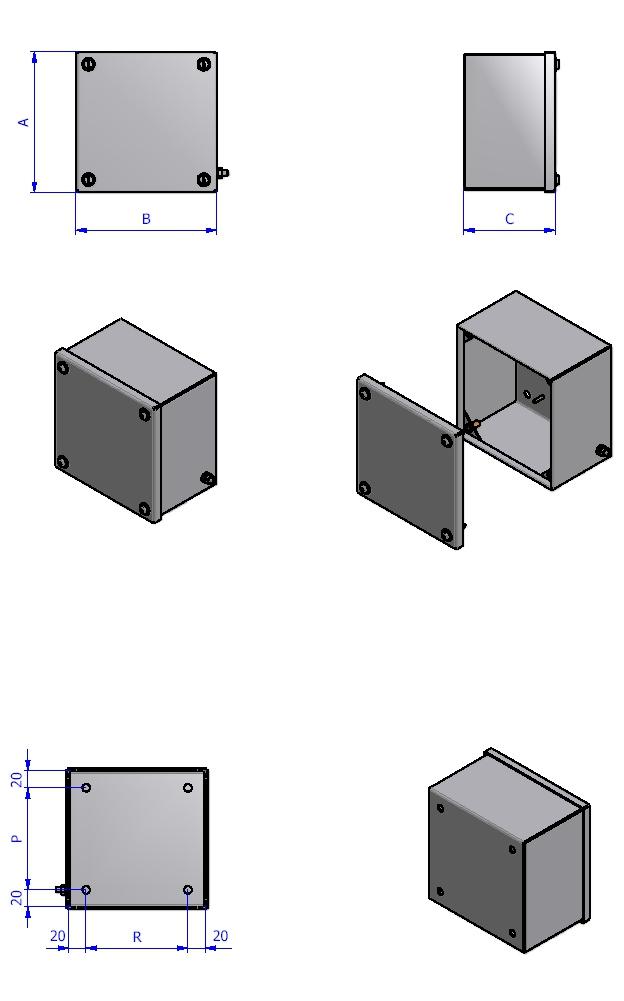

4 Svorkovnicové skříně SV1 Svorkovnicové skříně SV1, rozměrové náčrty Svorkovnicové skříně SV1, obr. číslo 1 Kotevní otvory 4 vyroba@del.cz

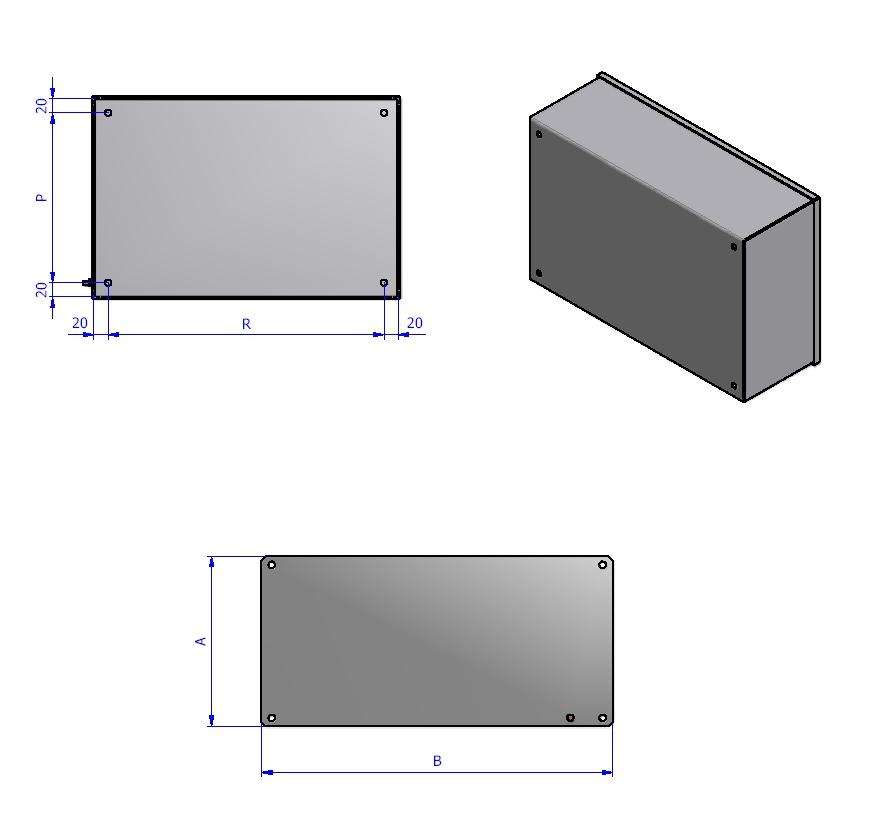

5 Svorkovnicové skříně SV2, SV3 Svorkovnicové skříně SV2, SV3, rozměrové náčrty Svorkovnicové skříně SV2, SV3, obr. číslo 2 Kotevní otvory Montážní plech tel.:

6 Svorkovnicové skříně SV4 Svorkovnicové skříně SV4, rozměrové náčrty Svorkovnicové skříně SV4, obr. číslo 3 Kotevní otvory 1 1 Montážní plech 6 vyroba@del.cz

7 Prostor pro montáž vývodek SV1, SV2, SV3 Prostor pro montáž vývodek a umístění kotevních otvorů Prostor pro montáž vývodek a umístění kotevních otvorů svorkovnicových skříní SV1, obr. číslo 4 Prostor pro montáž vývodek a umístění kotevních otvorů svorkovnicových skříní SV2, SV3, obr. číslo 5 tel.:

8 Prostor pro montáž vývodek SV4 Prostor pro montáž vývodek a umístění kotevních otvorů Prostor pro montáž vývodek a umístění kotevních otvorů svorkovnicových skříní SV4, obr. číslo vyroba@del.cz

9 Svorkovnicové skříně SV, rozměrová tabulka Svorkovnicové skříně SV, rozměrová tabulka, vnější rozměry TYP Výška A (mm) Hlavní rozměry Hmotnost č.1 Šířka B (mm) Hloubka C (mm) (kg) Obj. číslo SV ,0 V SV ,5 VT _04 SV ,5 VT _02 SV ,0 V SV ,4 VT _03 SV ,4 VT _00 SV ,3 V _00 SV ,0 V SV ,0 V _02 SV ,8 V _03 SV ,4 V _04 SV ,4 V _00 SV ,2 V _02 SV ,0 V _03 SV ,9 V _04 SV ,1 V _05 SV ,1 V _00 SV ,2 V _02 SV ,7 V _03 SV ,2 V _04 Svorkovnicové skříně SV, rozměry montážního plechu a kotevních otvorů TYP Montážní Kotevní otvory plech TYP Montážní Kotevní otvory plech A (mm) B (mm) P (mm) R (mm) R1 (mm) A (mm) B (mm) P (mm) R (mm) R1 (mm) SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV SV tel.:

10 DEL a.s. VÁŠ PARTNER V OBORECH: ENGINEERING Dodávky komplexních technologických celků na klíč a individuálních strojů pro strojírenství a automobilový průmysl. AUTOMATIZACE Projekty elektrozařízení jednotkových pracovních strojů a technologických linek. ROZVÁDĚČE Konstrukce a výroba elektrických rozváděčů, rozvodnic, datových skříní, ovládacích pultů a panelů. MONTÁŽ Montáž vlastních technologií a provádění montážích a demontážních prací pro externí zákazníky. STROJÍRENSKÁ ŽĎÁR NAD SÁZAVOU VYROBA@DEL.CZ TEL:
