1 i P r ů m y s l o v é a r m a t u r y Tlakově ř ízené ventily Hadicový ventil QUETSCHVENTIL pro sypké hmoty, granulát, abrazívní média bezúdržbový provoz

2 Hadicové ventily V / VM / BSV Hadicový ventil Hadicový ventil je plně automatizovaná uzavírací armatura pro průmysl a profesionální použití. Jeho speciální a přitom velmi jednoduchá konstrukce otevírá nové perspektivy pro transport nehomogenních nebo vysoce viskozních médií. Minimum konstrukčních dílů poskytuje ventilu vysokou pracovní bezpečnost a dlouhou životnost. Proti jiným konstrukčním druhům ventilů zde chybí řídící nástavba a proto je možné hadicový ventil používat i v prostorově velmi stísněných podmínkách. Použití Hadicové ventily se hodí ideálním způsobem pro mnoho aplikací. Jsou k dispozici různé kvality manžet, které mohu být použity praktický pro všechna známá média. Hadicový ventil těsně uzavírá plynná a tekutá média, pasty a práškové hmoty avšak nezavře plynotěsně, jestliže médium obsahuje velké pevné části. Pneumatické dopravníky - pro sypké hmoty všeho druhu, Potravinářský průmysl - pro čokoládu, oříšky, ovocné mošty. Chemický průmysl - pro barvy, hnojivo, atd., Ekologie - pro znečistěnou vodu, prach, saze, atd., Úpravny vod - pro odpadní vodu, vápenné mléko, kaly. Strojní technologie - pro chladící vodu, louhy, pasty. Stavební průmysl - pro cement, písek, drobný štěrk, sádra. Přeprava hmot - vozidla pro cement, mouku, krmivo. Funkce ventilu Hadicový ventil je z vnějšku kompaktní, uzavírací organ řízený tlakem pomocného media. Skládá se z tělesa ventilu a ze souose vestavěnou, válcovitou manžetou. Mezi tělesem ventilu a manžetou se nachází řídící prostor. Tento je v klidové poloze odvzdušněn. Při tlakování řídící komory tlakovým vzduchem nebo vodou se vysoce-elastická manžeta v předem určené rovině tlakem zploští. Hadicový ventil se přitom neprodyšně uzavře. Při tlakovém odlehčení řídící komory se sevřená manžeta opět otevře do plného průřezu. Ovládání lze provádět přímo namontovaným ventilem nebo s odděleným pilotním ventilem. (vhodné do prostředí s nebezpečím výbuchu). Hlavní přednosti Hadicové ventily mají novodobou formu tělesa. Tato umožňuje udržet až o 40% energie více oproti srovnatelným uzavíracím orgánům. K tomu je manžeta daleko více odolná mechanickému otěru, což se pozitivně projeví na životnosti ventilu. Přímý průtok ventilem neomezuje ani zúžení ani vzdutí manžety. Ucpání je tím vyloučeno. Tlakové nebo třecí ztráty jsou zredukovány na minimum. Ventily jsou vyráběny z lehkých materiálů (POM nebo slitiny hliníku) a přesto mohou být nasazeny v chemickém průmyslu na agresivních mediích. Minimální počet stavebních dílů a jednoduchá konstrukce umožňuje snadnou montáž i výměnu a výrazně šetří servisní náklady kdy odpadají zbytečné prostoje.

3 Hadicové ventily V/VM Provozní podmínky: Pracovní tlak: max. 2-6 bar Řídící tlak: max. 8 bar Diferenční tlak: cca 2 bar = Potřebný ovládací tlak (uzavírací tlak) musí být stejný jako provozní tlak plus cca. 2 bar, podle kvality manžety. Řídící medium: Tlakový vzduch, neutrální plyny, voda, (olej a jiná média na poptávku). Montážní poloha: libovolná, při horizontálním nasazení s řídícím otvorem nahoře. Uzavírací a otevírací čas: je závislý od nastavení ( směrná čísla na poptávku). Pro rychlé ovládání doporučujeme přímo předřadit rychloodfukový ventil. Pro zajištění ventilu proti samovolnému otevření při výpadku tlaku doporučujeme předřadit řízený zpětný ventil. Další příslušenství na vyžádání Způsoby ovládání a schéma zapojení viz dále. Materiál manžety: Vysoce elastická, otěru odolná, s dvojitou textilní výztuhou: Znak Materiál manžety 01X neopren (80 C) 02X přírodní pryž potravinářská (80 C 03X přírodní pryž antiabrazívní (80 C) 03H přírodní pryž vysokoteplotní (95 C) 04. EPDM (100 C/120 C) 04LS EPDM potravinářský černý (100 C) 04LW EPDM potravinářský bílý (100 C) 05. viton (120 C) 06. silikon (150 C) 07X nitril (80 C) 07LS nitril potravinářský černý (80 C) 07LW nitril potravinářský bílý (80 C) 08X hypalon (80 C) 09X butyl (80 C) Teplotní rozsah Každý materiálový druh manžety má svůj specifický teplotní rozsah. Uvedené hodnoty jsou maximální dovolené teploty vztahující se na "mokrá" média. U "suchých" médií by měla být maximální teplota o 20 C až 30 C nižší. Hadicové ventily V/VM Provozní podmínky: Ruční ventily jsou uzavírány ručním kolem. Pneumatické jsou do základní polohy uváděny silou pružiny. Základní poloha je standardně UZAVŘENO. Otevírací tlak: 3-4 bar pro PA 5,5-6 bar pro PA2 Řídící medium: Tlakový vzduch Pro rychlé ovládání doporučujeme přímo předřadit rychloodfukový ventil. Způsoby ovládání a schéma zapojení jsou stejné jako pro pneumatické jednočinné válce. Příslušenství jako např. 3/2 a 5/2 cestné ventily, tlumiče hluku, rychloodfukové ventily naleznete v oddílu 11. hlavního katalogu Průmyslové armatury. Další příslušenství na vyžádání Materiál manžety: Vysoce elastická, otěru odolná, s dvojitou textilní výztuhou: Znak Materiál manžety 01 neopren (70 C) 03 přírodní pryž (40 C) 04 EPDM (100 C) 04LS EPDM potravinářský černý (100 C) 04LW EPDM potravinářský bílý (100 C) Manžety na zakázku: 02 přírodní pryž potravinářská (40 C) 09 butyl (70 C) 06. silikon (120 C) 08 hypalon (70 C)

4 typ: VM Hadicový ventil DN Připojení závitem G/ PN 10 volitelně CHARAKTERISTIKA STANDARDNÍHO PROVEDENÍ Konstrukce: závitový Materiál tělesa: PVC, hliník, Nerez.ocel Jmenovitá světlost: DN Materiál hrdla: POM-polyoxymetylen, nerez Jmenovitý tlak: PN 10 Materiál manžety: podle tabulky 14 druhů Směr proudění media: libovolné dvojitě vyztužená Pracovní tlak: max. 2-6 bar Kompaktní design, velmi nízká hmotnost Ovládací tlak: max. 8 bar Dobrá chemická odolnost, minimální spotřeba vzduchu Diferenční tlak: cca 2 bar Snadná montáž a rychlá údržba POPIS A POUŽITÍ: Vysoce elastická a otěru vzdorná manžeta je ovládána v tělese tlakem řídícího media (vzduch, neutrální plyny, voda). Po přivedení tlaku do prostoru mezi manžetu a těleso ventilu se manžeta uzavře. Zpět se vrací vlastní elastičností a tlakem pracovního media do plné světlosti. Vhodné pro neutrální media, agresivní i abrazivní látky podle druhu použité manžety (také v kvalitě pro potravinářské účely). Výhodné do prostředí s nebezpečím výbuchu.

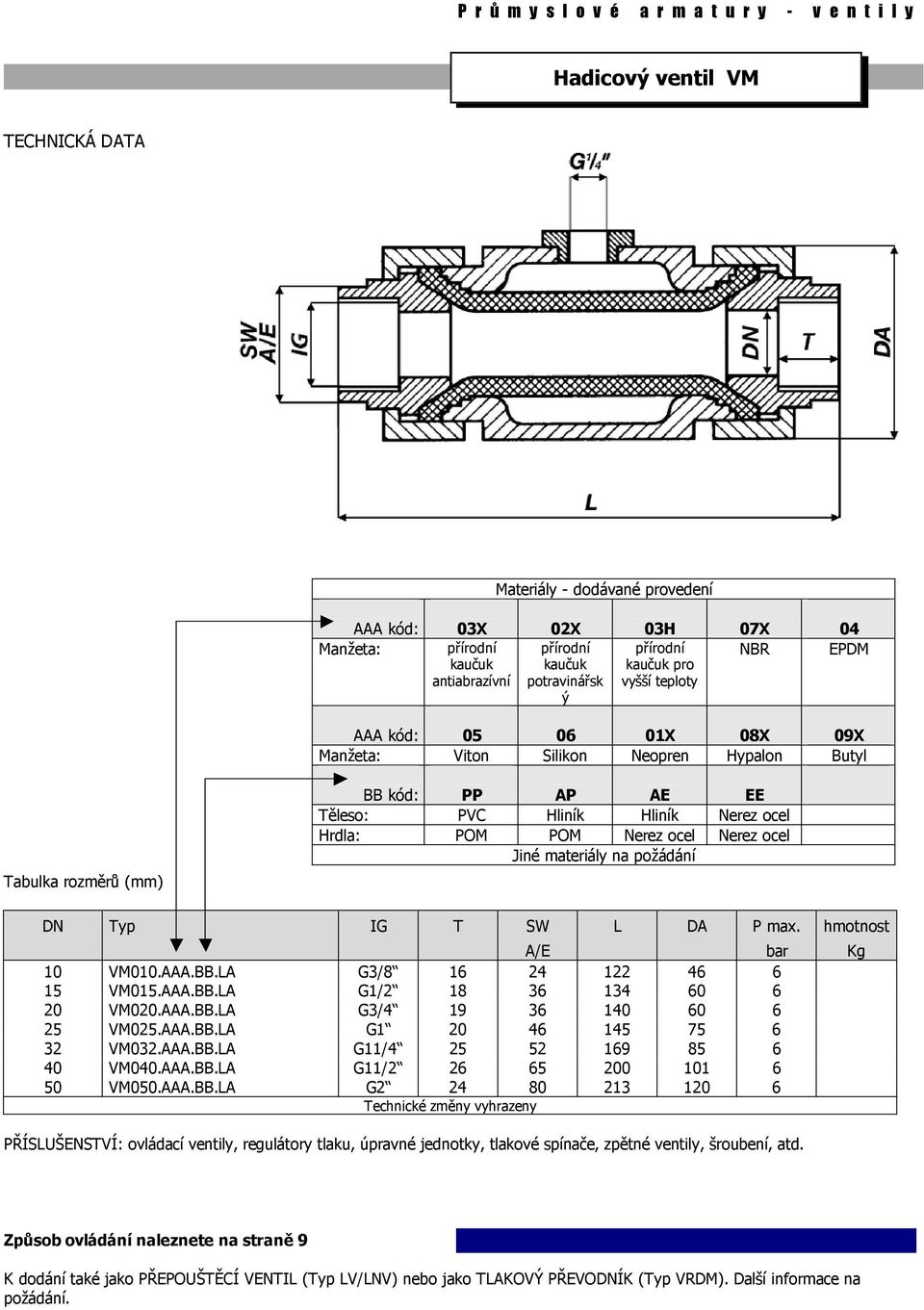

5 Hadicový ventil VM TECHNICKÁ DATA Materiály - dodávané provedení AAA kód: 03X 02X 03H 07X 04 Manžeta: přírodní kaučuk antiabrazívní přírodní kaučuk potravinářsk ý přírodní kaučuk pro vyšší teploty NBR EPDM AAA kód: X 08X 09X Manžeta: Viton Silikon Neopren Hypalon Butyl Tabulka rozměrů (mm) BB kód: PP AP AE EE Těleso: PVC Hliník Hliník Nerez ocel Hrdla: POM POM Nerez ocel Nerez ocel Jiné materiály na požádání DN Typ IG T SW L DA P max. A/E bar 10 VM010.AAA.BB.LA G3/ VM015.AAA.BB.LA G1/ VM020.AAA.BB.LA G3/ VM025.AAA.BB.LA G VM032.AAA.BB.LA G11/ VM040.AAA.BB.LA G11/ VM050.AAA.BB.LA G Technické změny vyhrazeny hmotnost Kg PŘÍSLUŠENSTVÍ: ovládací ventily, regulátory tlaku, úpravné jednotky, tlakové spínače, zpětné ventily, šroubení, atd. Způsob ovládání naleznete na straně 9 K dodání také jako PŘEPOUŠTĚCÍ VENTIL (Typ LV/LNV) nebo jako TLAKOVÝ PŘEVODNÍK (Typ VRDM). Další informace na požádání.

6 typ: V/VF Hadicový ventil DN Připojení přírubou dle DIN/ PN 10 volitelně CHARAKTERISTIKA STANDARDNÍHO PROVEDENÍ Konstrukce: přírubový Materiál tělesa: slitina Al, GG25, nerez ocel Jmenovitá světlost: DN Vkládaná pouzdra: nerezová ocel Jmenovitý tlak: PN 10 Materiál manžety: podle tabulky - 14 druhů Směr proudění media: libovolné dvojitě vyztužená Pracovní tlak: max. 2-6 bar Nízká hmotnost, pouze tři stavební díly Ovládací tlak: max. 8 bar Dobrá chemická odolnost, minimální spotřeba vzduchu Diferenční tlak: cca 2 bar Snadná montáž a rychlá údržba POPIS A POUŽITÍ: Vysoce elastická a otěru vzdorná manžeta je ovládána v tělese tlakem řídícího media (vzduch, neutrální plyny, voda). Po přivedení tlaku do prostoru mezi manžetu a těleso ventilu se manžeta uzavře. Zpět se vrací vlastní elastičností a tlakem pracovního media do plné světlosti. Vhodné pro neutrální media, agresivní i abrazivní látky podle druhu použité manžety (také v kvalitě pro potravinářské účely). Výhodné do prostředí s nebezpečím výbuchu.

7 Hadicový ventil V/VF TECHNICKÁ DATA Přírubová manžeta Ocelový/ nerezový ochranný prstenec Vnitřní závity (DN40-100) Díl Materiál Manžeta* NR, NRL, NRLH, NBR, EPDM, FPM, CR, CSM (kód a popis viz tabulka na straně 4 ) Příruby* 31 hliník/ocelové objímky 20 - GG hliník 35 hliník/nerezové objímky 50 - ušlechtilá ocel na zakázku Těleso* 30 - slitina G-Al Si 6 Mg 20 - GG-25 na zakázku 50 - ušlechtilá ocel na zakázku * další varianty na požádání Tabulka rozměrů (mm) : DN Typ DI DA DD d Šrouby TK L H E Hmotnost kg Al GG25 (litr) (bar) 40 V/VF040.xxx.xx.xx.LA ,2 4,9 0, V/VF050.xxx.xx.xx.LA ,5-0, V/VF065.xxx.xx.xx.LA ,0 8,2 0, V/VF080.xxx.xx.xx.LA ,0 9,3 1, V/VF100.xxx.xx.xx.LA ,0-1, V/VF125.xxx.xx.xx.LA ,0 17,5 2, V/VF150.xxx.xx.xx.LA ,0 25,0 4, V/VF200.xxx.xx.xx.LA ,0 51,0 15, V/VF250.xxx.xx.xx.LA ,0 30,0 2 1) objem ovládacího prostoru při uzavřeném ventilu PŘÍSLUŠENSTVÍ: ovládací ventily, regulátory tlaku, úpravné jednotky, tlakové spínače, zpětné ventily, šroubení, atd. Objem Pmax Způsob ovládání naleznete na straně 9 K dodání také jako PŘEPOUŠTĚCÍ VENTIL (Typ LV/LNV) nebo jako TLAKOVÝ PŘEVODNÍK (Typ VRDM). Další informace na požádání.

8 BSV typ: Hadicový ventil DN Připojení přírubou dle DIN / PN 10/16, ANSI 125/150 volitelně CHARAKTERISTIKA STANDARDNÍHO PROVEDENÍ Konstrukce: přírubová, 2-dílná Materiál tělesa: slitina Al 9.1 UNI 7369/3 Jmenovitá světlost: DN Materiál pohonu: slitina Al 7 UNI 3599 Jmenovitý tlak: PN 10 Materiál manžety: podle tabulky 9 druhů Směr proudění media: libovolné dvojitě vyztužená Pracovní tlak: max. 2-5 bar Nízká hmotnost Ovládací tlak PA: 3-4 bar Dobrá chemická odolnost Ovládací tlak PA2: 5,5-6 bar Snadná montáž a rychlá údržba POPIS A POUŽITÍ: Vysoce elastická a otěru vzdorná manžeta je ovládána ručním kolem nebo pneumatickým pohonem (základní poloha uzavřeno). Plný průtok umožňuje použití pro neutrální media, agresivní i abrazivní látky podle druhu použité manžety např. granulát, prach, plyny obsahující pevné části (také v kvalitě pro potravinářské účely). Výhodné do prostředí s nebezpečím výbuchu.

9 Hadicový ventil BSV-SD/C TECHNICKÁ DATA Tabulka rozměrů (mm) : DN Typ D1 D2 D3 Šrouby L1 L2 E F H P max. počet (bar) (kg) 15 BSV-SD.015.xxx * 1,25 20 BSV-SD.020.xxx * 1,3 25 BSV-SD.025.xxx * 2,0 32 BSV-SD.032.xxx * 2,3 40 BSV-SD.040.xxx * 3,0 50 BSV-SD.050.xxx * 4,0 * ventily pro vyšší tlak na zakázku Váha Manžeta Standardní materiály kód 01 neopren (70 C) 03 přírodní pryž (40 C) 04 EPDM (100 C) 04LS EPDM potravinářský černý (100 C) 04LW EPDM potravinářský bílý (100 C) Materiály manžety na zakázku 02 přírodní pryž potravinářská (40 C) 09 butyl (70 C) 06 silikon (120 C) 08 hypalon (70 C) Tabulka rozměrů (mm) : DN Typ D1 D2 D3 Šrouby L1 L2 E F H P max. počet (bar)* (kg) 65 BSV-C.065.xxx * 9,5 80 BSV-C.080.xxx * 13,0 100 BSV-C.100.xxx * 16,0 125 BSV-C.125.xxx * 21,5 150 BSV-C.150.xxx * 30,0 175 BSV-C.175.xxx * 33,0 200 BSV-C.200.xxx * 40,0 250 BSV-C.250.xxx * 85,0 * ventily pro vyšší tlak na zakázku PŘÍSLUŠENSTVÍ: ovládací ventily, regulátory tlaku, úpravné jednotky, tlakové spínače, zpětné ventily, šroubení, atd. Váha

10 Hadicový ventil BSV-PA/PA2 TECHNICKÁ DATA Tabulka rozměrů (mm) : DN Typ D1 D2 D3 Šrouby počet L1 L2 E F H P max. 15 BSV-PA.015.xxx * 0,15 3,6 20 BSV-PA.020.xxx * 0,15 4,2 25 BSV-PA.025.xxx * 0,20 5,0 32 BSV-PA.032.xxx * 0,25 5,2 40 BSV-PA.040.xxx * 0,65 11,0 50 BSV-PA.050.xxx * 0,80 12,0 65 BSV-PA.065.xxx * 1,00 16,0 * ventily pro vyšší tlak na zakázku (bar) Objem ( l ) Váha (kg) Manžeta Standardní materiály kód 01 neopren (70 C) 03 přírodní pryž (40 C) 04 EPDM (100 C) 04LS EPDM potravinářský černý (100 C) 04LW EPDM potravinářský bílý (100 C) Materiály manžety na zakázku 02 přírodní pryž potravinářská (40 C) 09 butyl (70 C) 06 silikon (120 C) 08 hypalon (70 C) Tabulka rozměrů (mm) : DN Typ D1 D2 D3 Šrouby počet L1 L2 E H P max. 80 BSV-PA2.080.xxx * 1,5 28,0 100 BSV-PA2.100.xxx * 1,8 30,0 125 BSV-PA2.125.xxx * 3,5 48,0 150 BSV-PA2.150.xxx * 4,5 53,0 200 BSV-PA2.200.xxx * 8,5 72,0 * ventily pro vyšší tlak na zakázku PŘÍSLUŠENSTVÍ: ovládací ventily, regulátory tlaku, úpravné jednotky, tlakové spínače, zpětné ventily, šroubení, atd. (bar) Objem ( l ) Váha (kg)

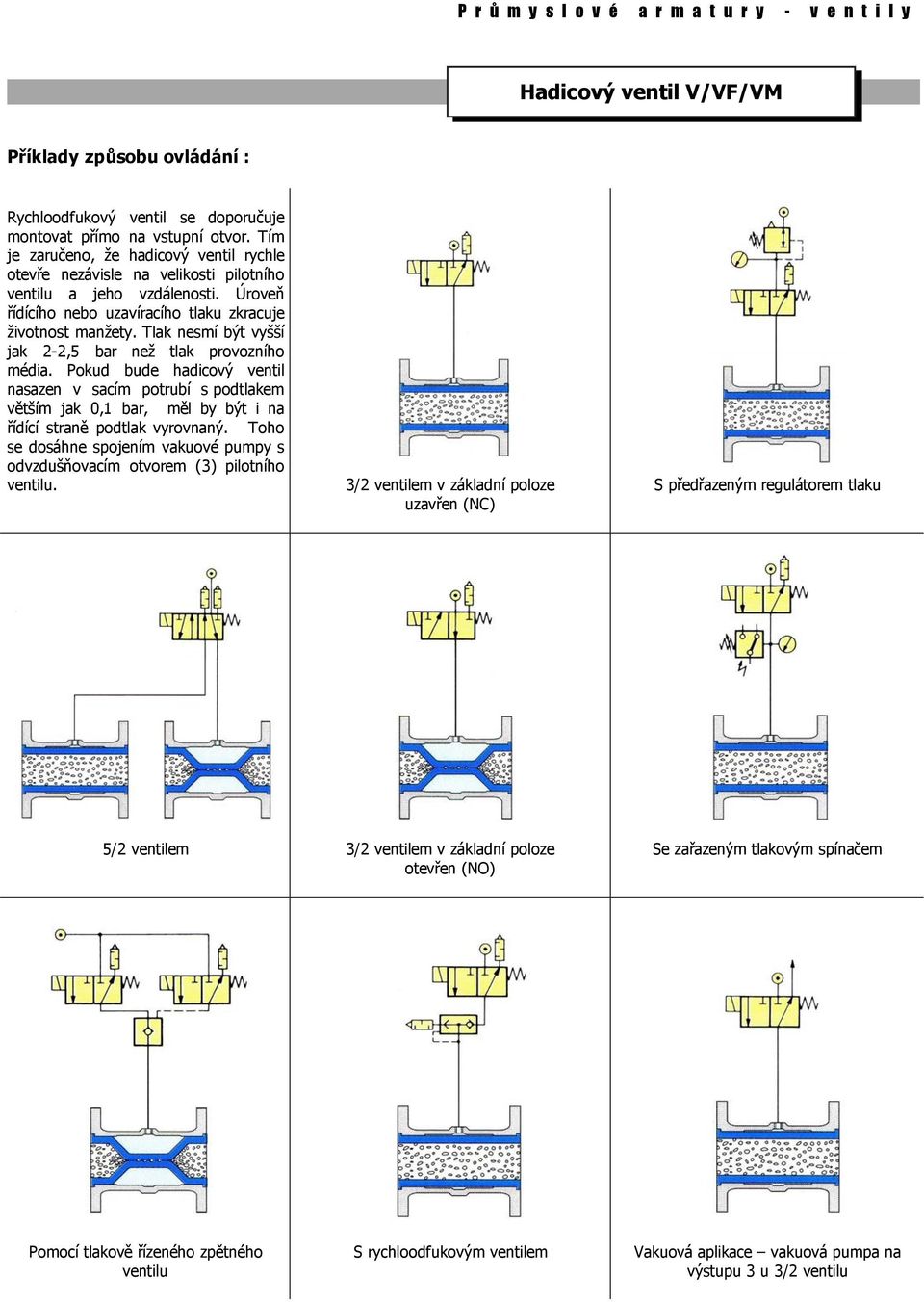

11 Hadicový ventil V/VF/VM Příklady způsobu ovládání : Rychloodfukový ventil se doporučuje montovat přímo na vstupní otvor. Tím je zaručeno, že hadicový ventil rychle otevře nezávisle na velikosti pilotního ventilu a jeho vzdálenosti. Úroveň řídícího nebo uzavíracího tlaku zkracuje životnost manžety. Tlak nesmí být vyšší jak 2-2,5 bar než tlak provozního média. Pokud bude hadicový ventil nasazen v sacím potrubí s podtlakem větším jak 0,1 bar, měl by být i na řídící straně podtlak vyrovnaný. Toho se dosáhne spojením vakuové pumpy s odvzdušňovacím otvorem (3) pilotního ventilu. 3/2 ventilem v základní poloze uzavřen (NC) S předřazeným regulátorem tlaku 5/2 ventilem 3/2 ventilem v základní poloze otevřen (NO) Se zařazeným tlakovým spínačem Pomocí tlakově řízeného zpětného ventilu S rychloodfukovým ventilem Vakuová aplikace vakuová pumpa na výstupu 3 u 3/2 ventilu
