Zoom Teleskopické kolové nakladače Kramer s pohonem všech kol 750T 680T

Transkript

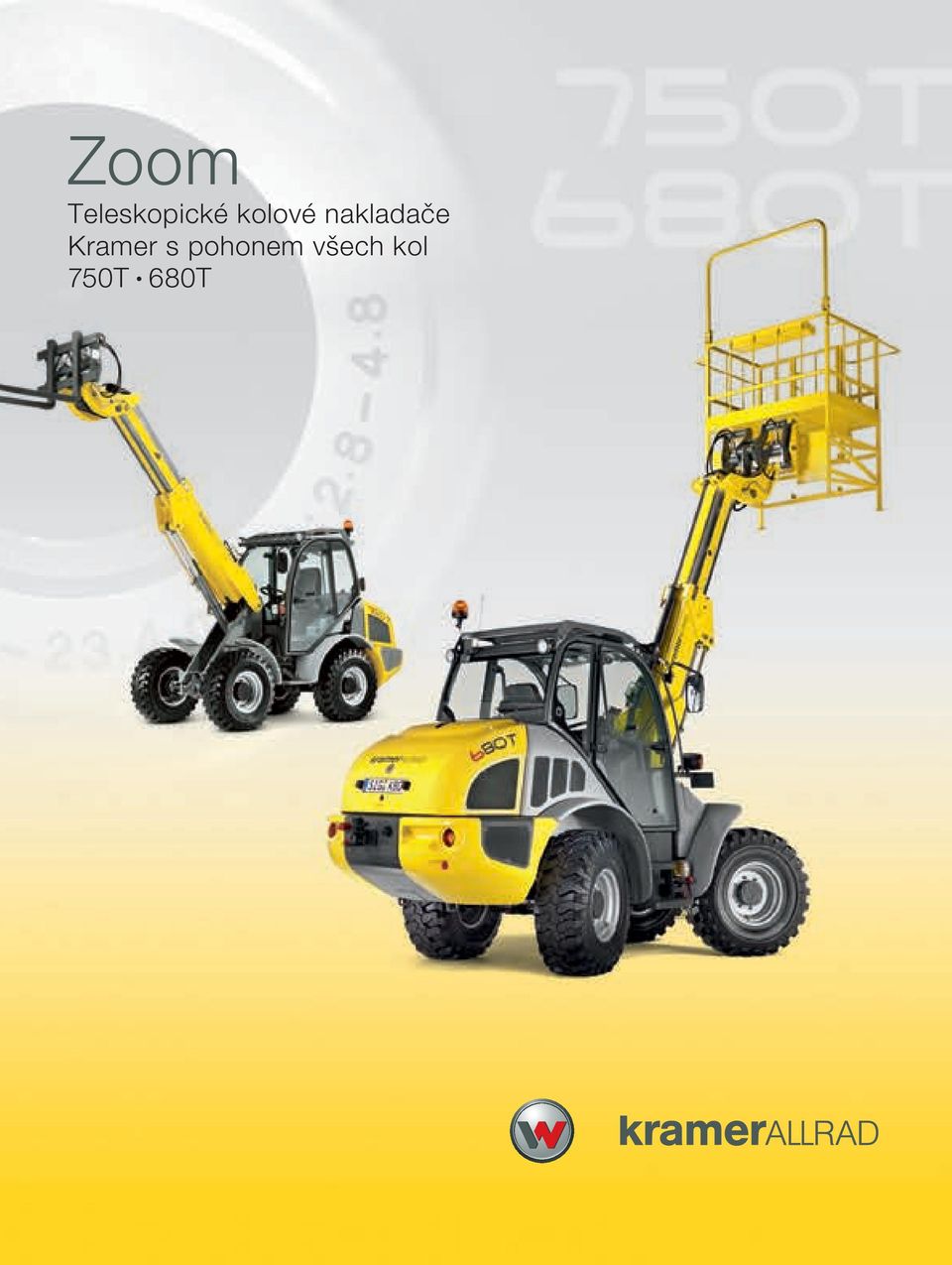

1 Zoom Teleskopické kolové nakladače Kramer s pohonem všech kol

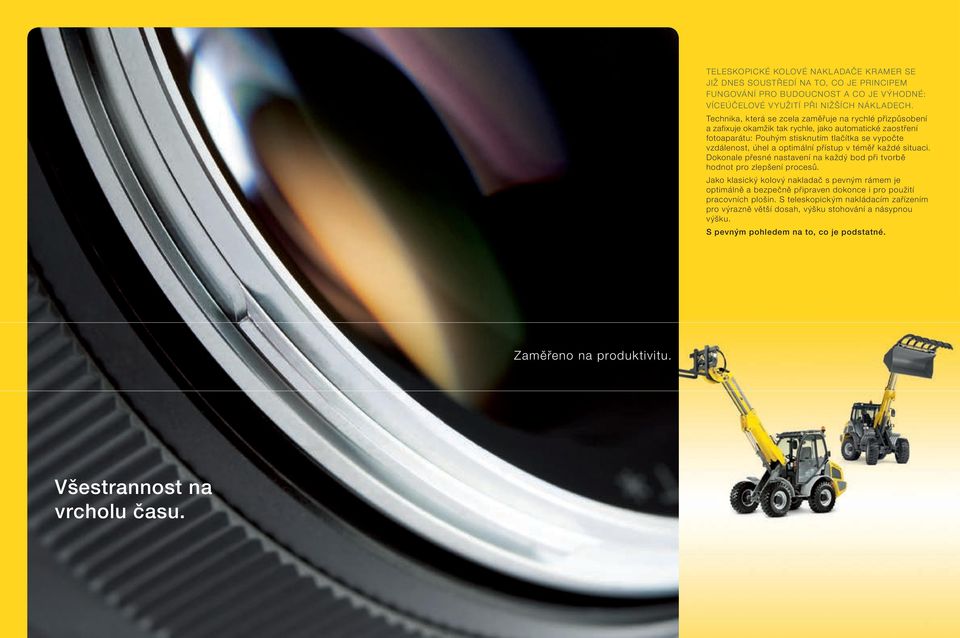

2 TELESKOPICKÉ KOLOVÉ NAKLADAČE KRAMER SE JIŽ DNES SOUSTŘEDÍ NA TO, CO JE PRINCIPEM FUNGOVÁNÍ PRO BUDOUCNOST A CO JE VÝHODNÉ: VÍCEÚČELOVÉ VYUŽITÍ PŘI NIŽŠÍCH NÁKLADECH. Technika, která se zcela zaměřuje na rychlé přizpůsobení a zafixuje okamžik tak rychle, jako automatické zaostření fotoaparátu: Pouhým stisknutím tlačítka se vypočte vzdálenost, úhel a optimální přístup v téměř každé situaci. Dokonale přesné nastavení na každý bod při tvorbě hodnot pro zlepšení procesů. Jako klasický kolový nakladač s pevným rámem je optimálně a bezpečně připraven dokonce i pro použití pracovních plošin. S teleskopickým nakládacím zařízením pro výrazně větší dosah, výšku stohování a násypnou výšku. S pevným pohledem na to, co je podstatné. Zaměřeno na produktivitu. Všestrannost na vrcholu času.

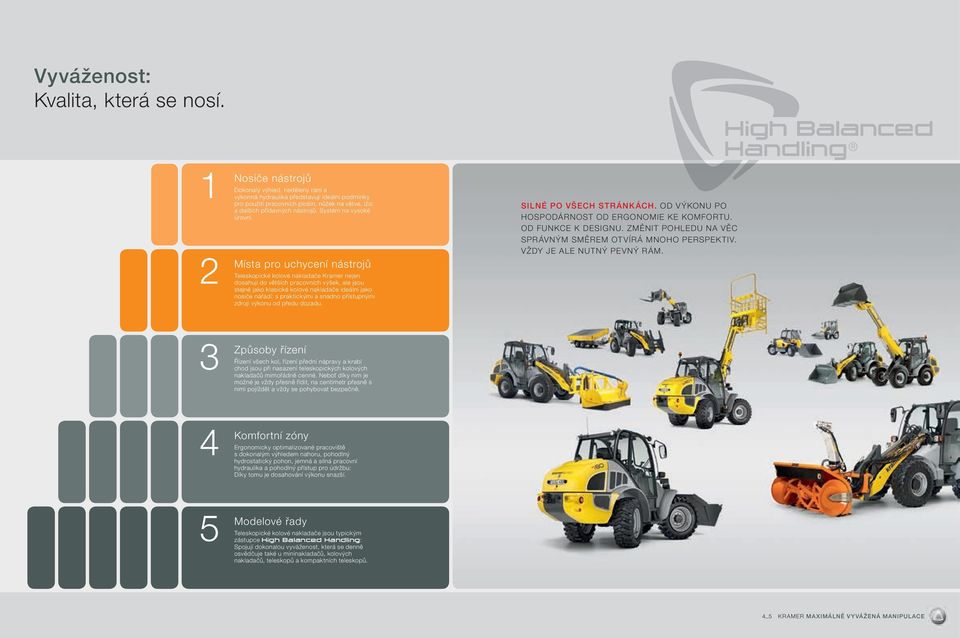

3 Vyváženost: Kvalita, která se nosí. 1 2 Nosiče nástrojů Dokonalý výhled, nedělený rám a výkonná hydraulika představují ideální podmínky pro použití pracovních plošin, nůžek na větve, lžic a dalších přídavných nástrojů. Systém na vysoké úrovni. Místa pro uchycení nástrojů Teleskopické kolové nakladače Kramer nejen dosahují do větších pracovních výšek, ale jsou stejně jako klasické kolové nakladače ideální jako nosiče nářadí: s praktickými a snadno přístupnými zdroji výkonu od předu dozadu. SILNÉ PO VŠECH STRÁNKÁCH. OD VÝKONU PO HOSPODÁRNOST OD ERGONOMIE KE KOMFORTU. OD FUNKCE K DESIGNU. ZMĚNIT POHLEDU NA VĚC SPRÁVNÝM SMĚREM OTVÍRÁ MNOHO PERSPEKTIV. VŽDY JE ALE NUTNÝ PEVNÝ RÁM. 3 Způsoby řízení Řízení všech kol, řízení přední nápravy a krabí chod jsou při nasazení teleskopických kolových nakladačů mimořádně cenné. Neboť díky nim je možné je vždy přesně řídit, na centimetr přesně s nimi pojíždět a vždy se pohybovat bezpečně. 4 Komfortní zóny Ergonomicky optimalizované pracoviště s dokonalým výhledem nahoru, pohodlný hydrostatický pohon, jemná a silná pracovní hydraulika a pohodlný přístup pro údržbu: Díky tomu je dosahování výkonu snazší. 5 Modelové řady Teleskopické kolové nakladače jsou typickým zástupce High Balanced Handling: Spojují dokonalou vyváženost, která se denně osvědčuje také u mininakladačů, kolových nakladačů, teleskopů a kompaktních teleskopů. 4_5 KRAMER MAXIMÁLNĚ VYVÁŽENÁ MANIPULACE

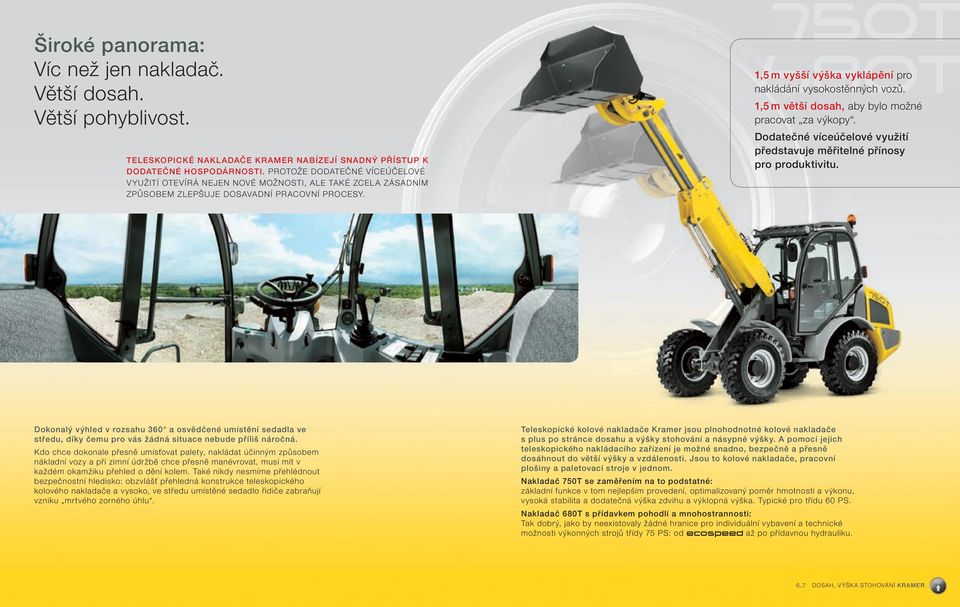

4 Široké panorama: Víc než jen nakladač. Větší dosah. Větší pohyblivost. TELESKOPICKÉ NAKLADAČE KRAMER NABÍZEJÍ SNADNÝ PŘÍSTUP K DODATEČNÉ HOSPODÁRNOSTI. PROTOŽE DODATEČNÉ VÍCEÚČELOVÉ VYUŽITÍ OTEVÍRÁ NEJEN NOVÉ MOŽNOSTI, ALE TAKÉ ZCELA ZÁSADNÍM ZPŮSOBEM ZLEPŠUJE DOSAVADNÍ PRACOVNÍ PROCESY. 1,5 m vyšší výška vyklápění pro nakládání vysokostěnných vozů. 1,5 m větší dosah, aby bylo možné pracovat za výkopy. Dodatečné víceúčelové využití představuje měřitelné přínosy pro produktivitu. Dokonalý výhled v rozsahu 360 a osvědčené umístění sedadla ve středu, díky čemu pro vás žádná situace nebude příliš náročná. Kdo chce dokonale přesně umísťovat palety, nakládat účinným způsobem nákladní vozy a při zimní údržbě chce přesně manévrovat, musí mít v každém okamžiku přehled o dění kolem. Také nikdy nesmíme přehlédnout bezpečnostní hledisko: obzvlášť přehledná konstrukce teleskopického kolového nakladače a vysoko, ve středu umístěné sedadlo řidiče zabraňují vzniku mrtvého zorného úhlu. Teleskopické kolové nakladače Kramer jsou plnohodnotné kolové nakladače s plus po stránce dosahu a výšky stohování a násypné výšky. A pomocí jejich teleskopického nakládacího zařízení je možné snadno, bezpečně a přesně dosáhnout do větší výšky a vzdálenosti. Jsou to kolové nakladače, pracovní plošiny a paletovací stroje v jednom. Nakladač se zaměřením na to podstatné: základní funkce v tom nejlepším provedení, optimalizovaný poměr hmotnosti a výkonu, vysoká stabilita a dodatečná výška zdvihu a výklopná výška. Typické pro třídu 60 PS. Nakladač s přídavkem pohodlí a mnohostrannosti: Tak dobrý, jako by neexistovaly žádné hranice pro individuální vybavení a technické možnosti výkonných strojů třídy 75 PS: od ecospeed až po přídavnou hydrauliku. 6_7 DOSAH, VÝŠKA STOHOVÁNÍ KRAMER

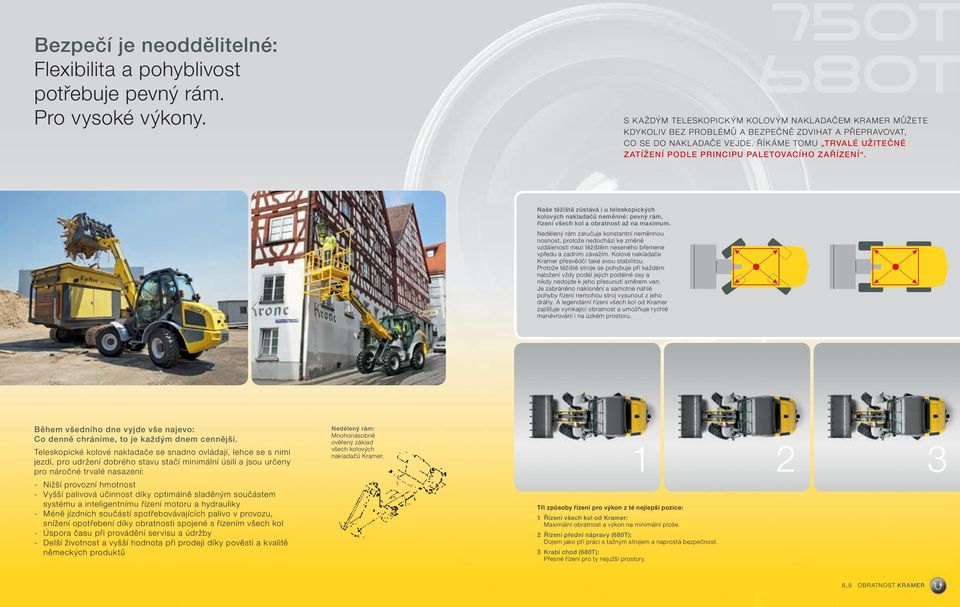

5 Bezpečí je neoddělitelné: Flexibilita a pohyblivost potřebuje pevný rám. Pro vysoké výkony. S KAŽDÝM TELESKOPICKÝM KOLOVÝM NAKLADAČEM KRAMER MŮŽETE KDYKOLIV BEZ PROBLÉMŮ A BEZPEČNĚ ZDVIHAT A PŘEPRAVOVAT, CO SE DO NAKLADAČE VEJDE. ŘÍKÁME TOMU TRVALÉ UŽITEČNÉ ZATÍŽENÍ PODLE PRINCIPU PALETOVACÍHO ZAŘÍZENÍ. Naše těžiště zůstává i u teleskopických kolových nakladačů neměnné: pevný rám, řízení všech kol a obratnost až na maximum. Nedělený rám zaručuje konstantní neměnnou nosnost, protože nedochází ke změně vzdálenosti mezi těžištěm neseného břemene vpředu a zadním závažím. Kolové nakladače Kramer přesvědčí také svou stabilitou. Protože těžiště stroje se pohybuje při každém naložení vždy podél jejich podélné osy a nikdy nedojde k jeho přesunutí směrem ven. Je zabráněno naklonění a samotné náhlé pohyby řízení nemohou stroj vysunout z jeho dráhy. A legendární řízení všech kol od Kramer zajišťuje vynikající obratnost a umožňuje rychlé manévrování i na úzkém prostoru. Během všedního dne vyjde vše najevo: Co denně chráníme, to je každým dnem cennější. Teleskopické kolové nakladače se snadno ovládají, lehce se s nimi jezdí, pro udržení dobrého stavu stačí minimální úsilí a jsou určeny pro náročné trvalé nasazení: - Nižší provozní hmotnost - Vyšší palivová účinnost díky optimálně sladěným součástem systému a inteligentnímu řízení motoru a hydrauliky - Méně jízdních součástí spotřebovávajících palivo v provozu, snížení opotřebení díky obratnosti spojené s řízením všech kol - Úspora času při provádění servisu a údržby - Delší životnost a vyšší hodnota při prodeji díky pověsti a kvalitě německých produktů Nedělený rám: Mnohonásobně ověřený základ všech kolových nakladačů Kramer. Tři způsoby řízení pro výkon z té nejlepší pozice: 1 Řízení všech kol od Kramer: Maximální obratnost a výkon na minimální ploše. 2 Řízení přední nápravy (): Dojem jako při práci s tažným strojem a naprostá bezpečnost. 3 Krabí chod (): Přesné řízení pro ty nejužší prostory _9 OBRATNOST KRAMER

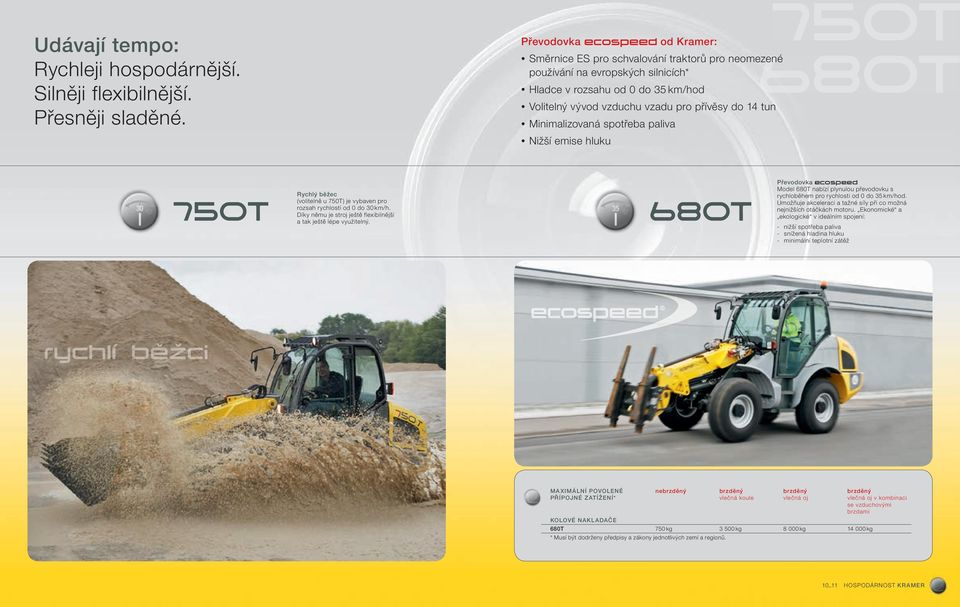

6 Udávají tempo: Rychleji hospodárnější. Silněji flexibilnější. Přesněji sladěné. Převodovka ecospeed od Kramer: Směrnice ES pro schvalování traktorů pro neomezené používání na evropských silnicích* Hladce v rozsahu od 0 do 35 km/hod Volitelný vývod vzduchu vzadu pro přívěsy do 14 tun Minimalizovaná spotřeba paliva Nižší emise hluku Rychlý běžec (volitelně u ) je vybaven pro rozsah rychlostí od 0 do 30 km/h. Díky němu je stroj ještě flexibilnější a tak ještě lépe využitelný. Převodovka ecospeed Model nabízí plynulou převodovku s rychloběhem pro rychlosti od 0 do 35 km/hod. Umožňuje akceleraci a tažné síly při co možná nejnižších otáčkách motoru. Ekonomické a ekologické v ideálním spojení: - nižší spotřeba paliva - snížená hladina hluku - minimální teplotní zátěž rychlĺ ĺ l bě bežci ˇ MAXIMÁLNÍ POVOLENÉ PŘÍPOJNÉ ZATÍŽENÍ* nebrzděný brzděný vlečná koule brzděný vlečná oj KOLOVÉ NAKLADAČE 750 kg kg kg kg * Musí být dodrženy předpisy a zákony jednotlivých zemí a regionů. brzděný vlečná oj v kombinaci se vzduchovými brzdami 10_11 HOSPODÁRNOST KRAMER

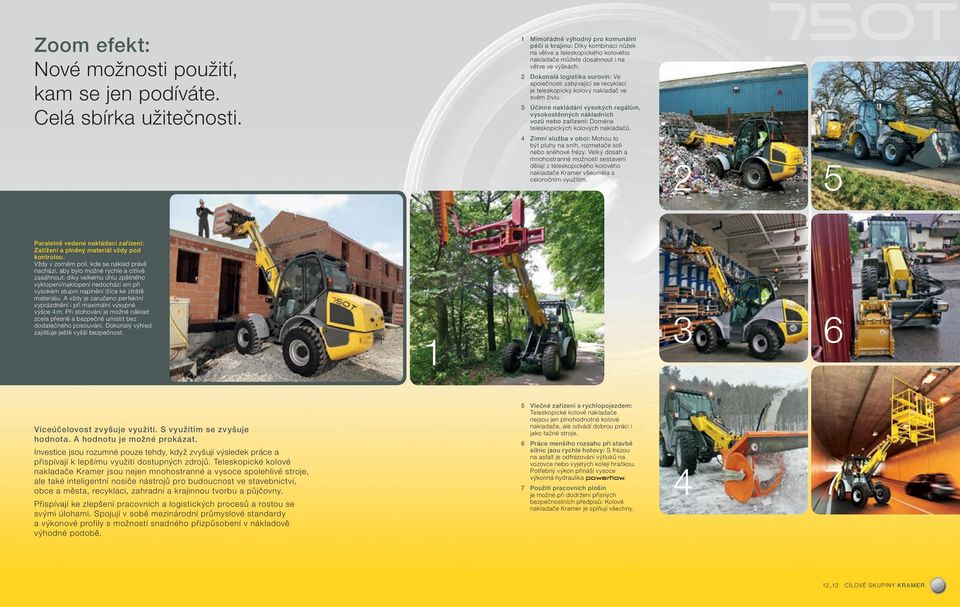

7 Zoom efekt: Nové možnosti použití, kam se jen podíváte. Celá sbírka užitečnosti. 1 Mimořádně výhodný pro komunální péči o krajinu: Díky kombinaci nůžek na větve a teleskopického kolového nakladače můžete dosáhnout i na větve ve výškách. 2 Dokonalá logistika surovin: Ve společnosti zabývající se recyklací je teleskopický kolový nakladač ve svém živlu. 3 Účinné nakládání vysokých regálům, vysokostěnných nákladních vozů nebo zařízení: Doména teleskopických kolových nakladačů. 4 Zimní služba v obci: Mohou to být pluhy na sníh, rozmetače soli nebo sněhové frézy. Velký dosah a mnohostranné možnosti sestavení dělají z teleskopického kolového nakladače Kramer všeuměla s celoročním využitím. 2 5 Paralelně vedené nakládací zařízení: Zatížení a plněný materiál vždy pod kontrolou. Vždy v zorném poli, kde se náklad právě nachází, aby bylo možné rychle a citlivě zasáhnout: díky velkému úhlu zpětného vyklopení/naklopení nedochází ani při vysokém stupni naplnění lžíce ke ztrátě materiálu. A vždy je zaručeno perfektní vyprázdnění i při maximální výsypné výšce 4 m. Při stohování je možné náklad zcela přesně a bezpečně umístit bez dodatečného posouvání. Dokonalý výhled zajišťuje ještě vyšší bezpečnost Víceúčelovost zvyšuje využití. S využitím se zvyšuje hodnota. A hodnotu je možné prokázat. Investice jsou rozumné pouze tehdy, když zvyšují výsledek práce a přispívají k lepšímu využití dostupných zdrojů. Teleskopické kolové nakladače Kramer jsou nejen mnohostranné a vysoce spolehlivé stroje, ale také inteligentní nosiče nástrojů pro budoucnost ve stavebnictví, obce a města, recyklaci, zahradní a krajinnou tvorbu a půjčovny. Přispívají ke zlepšení pracovních a logistických procesů a rostou se svými úlohami. Spojují v sobě mezinárodní průmyslové standardy a výkonové profily s možností snadného přizpůsobení v nákladově výhodné podobě. 5 Vlečné zařízení s rychlopojezdem: Teleskopické kolové nakladače nejsou jen plnohodnotné kolové nakladače, ale odvádí dobrou práci i jako tažné stroje. 6 Práce menšího rozsahu při stavbě silnic jsou rychle hotovy: S frézou na asfalt je odfrézování výtluků na vozovce nebo vyjetých kolejí hračkou. Potřebný výkon přináší vysoce výkonná hydraulika powerflow. 7 Použití pracovních plošin je možné při dodržení přísných bezpečnostních předpisů: Kolové nakladače Kramer je splňují všechny _13 CÍLOVÉ SKUPINY KRAMER

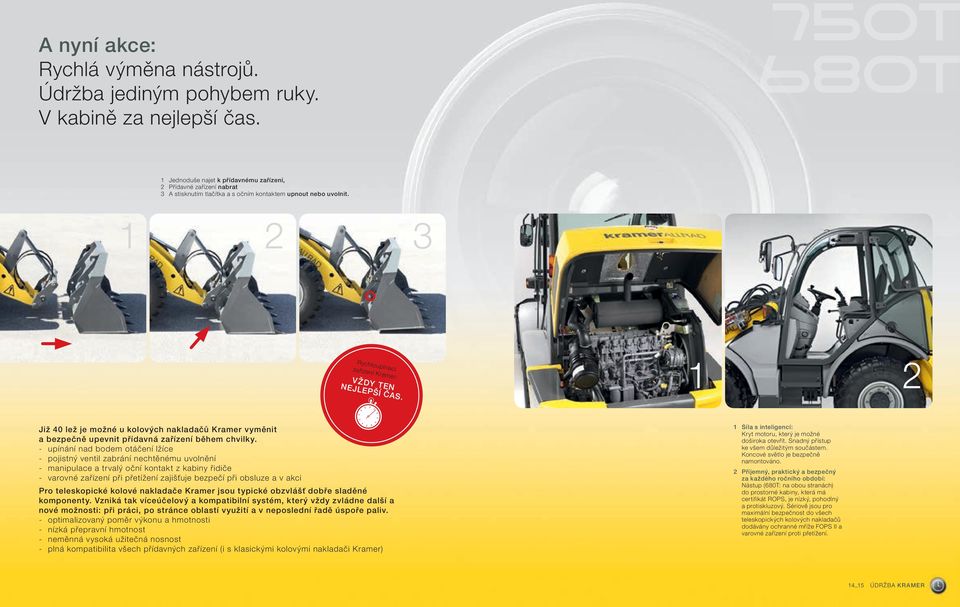

8 A nyní akce: Rychlá výměna nástrojů. Údržba jediným pohybem ruky. V kabině za nejlepší čas. 1 Jednoduše najet k přídavnému zařízení, 2 Přídavné zařízení nabrat 3 A stisknutím tlačítka a s očním kontaktem upnout nebo uvolnit Rychloupínací zařízení Kramer: VŽDY TEN NEJLEPŠÍ ČAS. 1 2 Již 40 lež je možné u kolových nakladačů Kramer vyměnit a bezpečně upevnit přídavná zařízení během chvilky. - upínání nad bodem otáčení lžíce - pojistný ventil zabrání nechtěnému uvolnění - manipulace a trvalý oční kontakt z kabiny řidiče - varovné zařízení při přetížení zajišťuje bezpečí při obsluze a v akci Pro teleskopické kolové nakladače Kramer jsou typické obzvlášť dobře sladěné komponenty. Vzniká tak víceúčelový a kompatibilní systém, který vždy zvládne další a nové možnosti: při práci, po stránce oblastí využití a v neposlední řadě úspoře paliv. - optimalizovaný poměr výkonu a hmotnosti - nízká přepravní hmotnost - neměnná vysoká užitečná nosnost - plná kompatibilita všech přídavných zařízení (i s klasickými kolovými nakladači Kramer) 1 Síla s inteligencí: Kryt motoru, který je možné doširoka otevřít. Snadný přístup ke všem důležitým součástem. Koncové světlo je bezpečně namontováno. 2 Příjemný, praktický a bezpečný za každého ročního období: Nástup (: na obou stranách) do prostorné kabiny, která má certifikát ROPS, je nízký, pohodlný a protiskluzový. Sériově jsou pro maximální bezpečnost do všech teleskopických kolových nakladačů dodávány ochranné mříže FOPS II a varovné zařízení proti přetížení. 14_15 ÚDRŽBA KRAMER

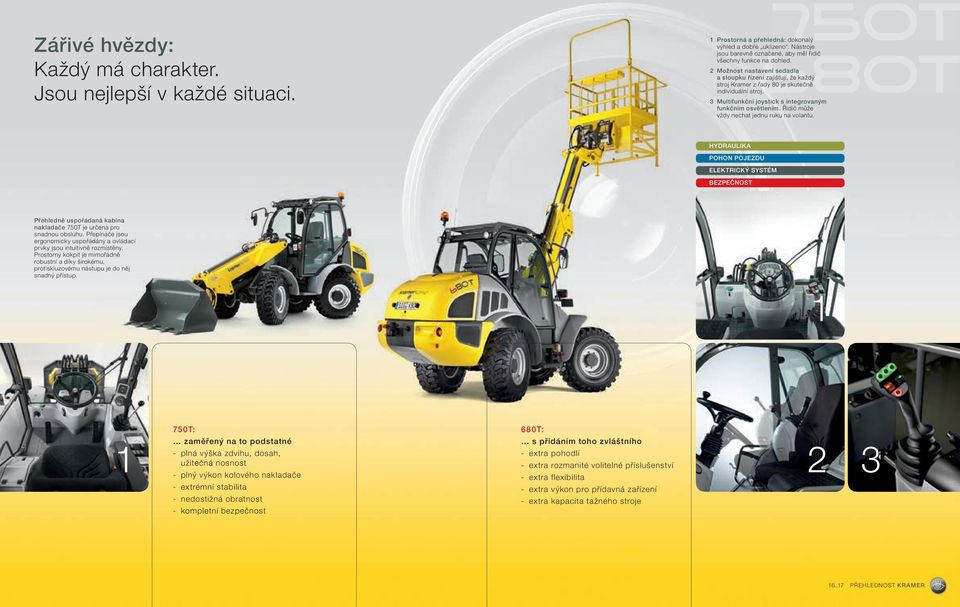

9 Zářivé hvězdy: Každý má charakter. Jsou nejlepší v každé situaci. 1 Prostorná a přehledná: dokonalý výhled a dobře uklizeno. Nástroje jsou barevně označené, aby měl řidič všechny funkce na dohled. 2 Možnost nastavení sedadla a sloupku řízení zajišťují, že každý stroj Kramer z řady 80 je skutečně individuální stroj. 3 Multifunkční joystick s integrovaným funkčním osvětlením. Řidič může vždy nechat jednu ruku na volantu. HYDRAULIKA POHON POJEZDU ELEKTRICKÝ SYSTÉM BEZPEČNOST Přehledně uspořádaná kabina nakladače je určena pro snadnou obsluhu. Přepínače jsou ergonomicky uspořádány a ovládací prvky jsou intuitivně rozmístěny. Prostorný kokpit je mimořádně robustní a díky širokému, protiskluzovému nástupu je do něj snadný přístup. 1 : : zaměřený na to podstatné s přidáním toho zvláštního plná výška zdvihu, dosah, užitečná nosnost - plný výkon kolového nakladače - extrémní stabilita - nedostižná obratnost - kompletní bezpečnost - extra pohodlí - extra rozmanité volitelné příslušenství - extra flexibilita - extra výkon pro přídavná zařízení - extra kapacita tažného stroje 16_17 PŘEHLEDNOST KRAMER

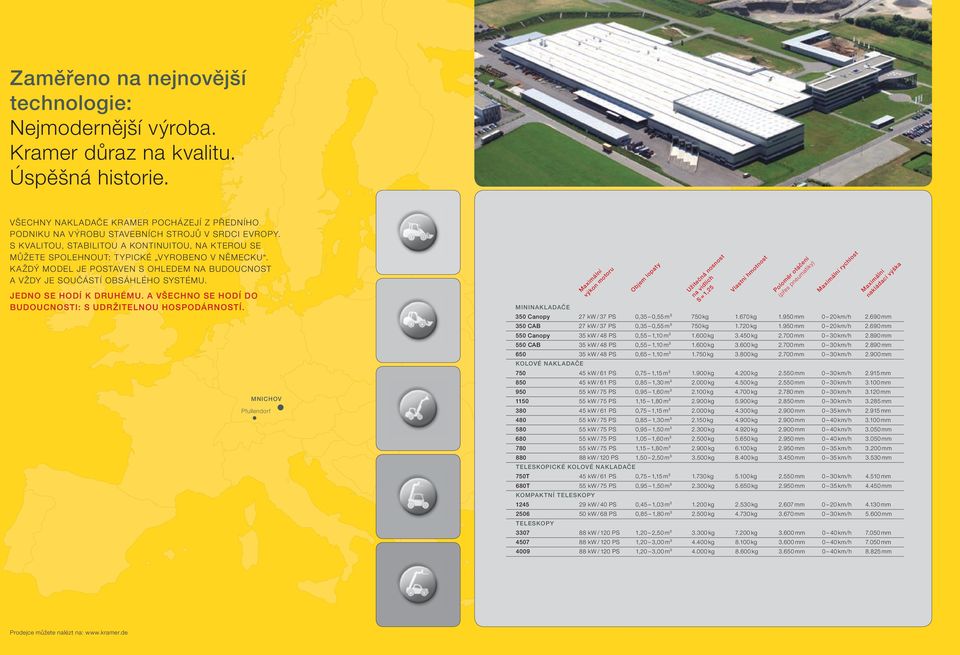

10 Zaměřeno na nejnovější technologie: Nejmodernější výroba. Kramer důraz na kvalitu. Úspěšná historie. VŠECHNY NAKLADAČE KRAMER POCHÁZEJÍ Z PŘEDNÍHO PODNIKU NA VÝROBU STAVEBNÍCH STROJŮ V SRDCI EVROPY. S KVALITOU, STABILITOU A KONTINUITOU, NA KTEROU SE MŮŽETE SPOLEHNOUT: TYPICKÉ VYROBENO V NĚMECKU. KAŽDÝ MODEL JE POSTAVEN S OHLEDEM NA BUDOUCNOST A VŽDY JE SOUČÁSTÍ OBSÁHLÉHO SYSTÉMU. JEDNO SE HODÍ K DRUHÉMU. A VŠECHNO SE HODÍ DO BUDOUCNOSTI: S UDRŽITELNOU HOSPODÁRNOSTÍ. MNICHOV Pfullendorf Maximální výkon motoru Objem lopaty Užitečná nosnost na vidlích S = 1,25 Vlastní hmotnost Poloměr otáčení (přes pneumatiky) Maximální rychlost Maximální nakládací výška MININAKLADAČE 350 Canopy 27 kw / 37 PS 0,35 0,55 m³ 750 kg kg mm 0 20 km/h mm 350 CAB 27 kw / 37 PS 0,35 0,55 m³ 750 kg kg mm 0 20 km/h mm 550 Canopy 35 kw / 48 PS 0,55 1,10 m³ kg kg mm 0 30 km/h mm 550 CAB 35 kw / 48 PS 0,55 1,10 m³ kg kg mm 0 30 km/h mm kw / 48 PS 0,65 1,10 m³ kg kg mm 0 30 km/h mm KOLOVÉ NAKLADAČE kw / 61 PS 0,75 1,15 m³ kg kg mm 0 30 km/h mm kw / 61 PS 0,85 1,30 m³ kg kg mm 0 30 km/h mm kw / 75 PS 0,95 1,60 m³ kg kg mm 0 30 km/h mm kw / 75 PS 1,15 1,80 m³ kg kg mm 0 30 km/h mm kw / 61 PS 0,75 1,15 m³ kg kg mm 0 35 km/h mm kw / 75 PS 0,85 1,30 m³ kg kg mm 0 40 km/h mm kw / 75 PS 0,95 1,50 m³ kg kg mm 0 40 km/h mm kw / 75 PS 1,05 1,60 m³ kg kg mm 0 40 km/h mm kw / 75 PS 1,15 1,80 m³ kg kg mm 0 35 km/h mm kw / 120 PS 1,50 2,50 m³ kg kg mm 0 35 km/h mm TELESKOPICKÉ KOLOVÉ NAKLADAČE 45 kw / 61 PS 0,75 1,15 m³ kg kg mm 0 30 km/h mm 55 kw / 75 PS 0,95 1,50 m³ kg kg mm 0 35 km/h mm KOMPAKTNÍ TELESKOPY kw / 40 PS 0,45 1,03 m³ kg kg mm 0 20 km/h mm kw / 68 PS 0,85 1,80 m³ kg kg mm 0 30 km/h mm TELESKOPY kw / 120 PS 1,20 2,50 m³ kg kg mm 0 40 km/h mm kw / 120 PS 1,20 3,00 m³ kg kg mm 0 40 km/h mm kw / 120 PS 1,20 3,00 m³ kg kg mm 0 40 km/h mm Prodejce můžete nalézt na:

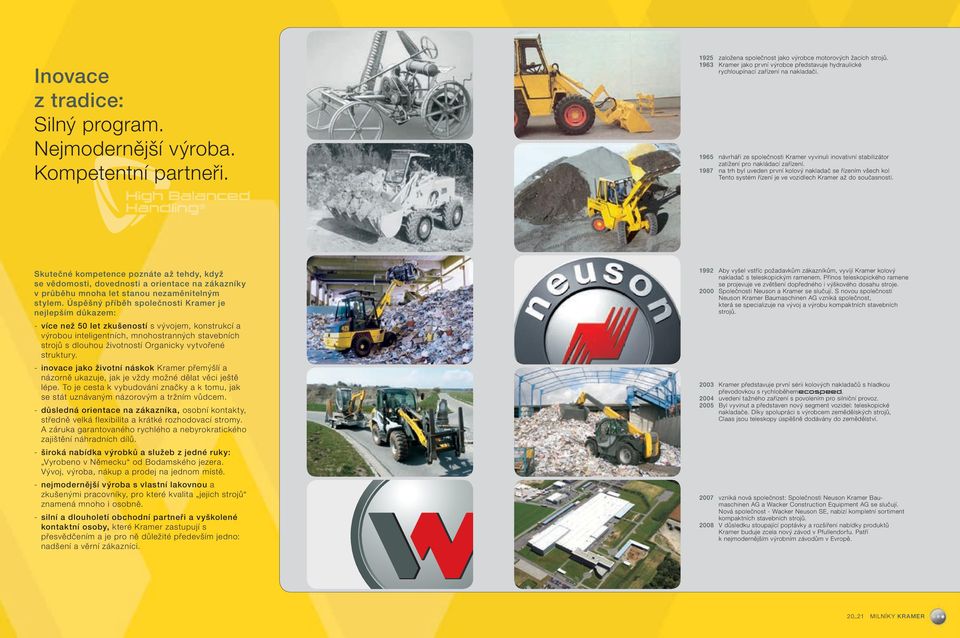

11 Inovace z tradice: Silný program. Nejmodernější výroba. Kompetentní partneři založena společnost jako výrobce motorových žacích strojů Kramer jako první výrobce představuje hydraulické rychloupínací zařízení na nakladači návrháři ze společnosti Kramer vyvinuli inovativní stabilizátor zatížení pro nakládací zařízení na trh byl uveden první kolový nakladač se řízením všech kol Tento systém řízení je ve vozidlech Kramer až do současnosti. Skutečné kompetence poznáte až tehdy, když se vědomosti, dovednosti a orientace na zákazníky v průběhu mnoha let stanou nezaměnitelným stylem. Úspěšný příběh společnosti Kramer je nejlepším důkazem: - více než 50 let zkušeností s vývojem, konstrukcí a výrobou inteligentních, mnohostranných stavebních strojů s dlouhou životností Organicky vytvořené struktury. - inovace jako životní náskok Kramer přemýšlí a názorně ukazuje, jak je vždy možné dělat věci ještě lépe. To je cesta k vybudování značky a k tomu, jak se stát uznávaným názorovým a tržním vůdcem. - důsledná orientace na zákazníka, osobní kontakty, středně velká flexibilita a krátké rozhodovací stromy. A záruka garantovaného rychlého a nebyrokratického zajištění náhradních dílů. - široká nabídka výrobků a služeb z jedné ruky: Vyrobeno v Německu od Bodamského jezera. Vývoj, výroba, nákup a prodej na jednom místě. - nejmodernější výroba s vlastní lakovnou a zkušenými pracovníky, pro které kvalita jejich strojů znamená mnoho i osobně. - silní a dlouholetí obchodní partneři a vyškolené kontaktní osoby, které Kramer zastupují s přesvědčením a je pro ně důležité především jedno: nadšení a věrní zákazníci Aby vyšel vstříc požadavkům zákazníkům, vyvíjí Kramer kolový nakladač s teleskopickým ramenem. Přínos teleskopického ramene se projevuje ve zvětšení dopředného i výškového dosahu stroje Společnosti Neuson a Kramer se slučují. S novou společností Neuson Kramer Baumaschinen AG vzniká společnost, která se specializuje na vývoj a výrobu kompaktních stavebních strojů Kramer představuje první sérii kolových nakladačů s hladkou převodovkou s rychloběhemecospeed uvedení tažného zařízení s povolením pro silniční provoz Byl vyvinut a představen nový segment vozidel: teleskopické nakladače. Díky spolupráci s výrobcem zemědělských strojů, Claas jsou teleskopy úspěšně dodávány do zemědělství vzniká nová společnost: Společnosti Neuson Kramer Baumaschinen AG a Wacker Construction Equipment AG se slučují. Nová společnost - Wacker Neuson SE, nabízí kompletní sortiment kompaktních stavebních strojů V důsledku stoupající poptávky a rozšíření nabídky produktů Kramer buduje zcela nový závod v Pfullendorfu. Patří k nejmodernějším výrobním závodům v Evropě. 20_21 MILNÍKY KRAMER

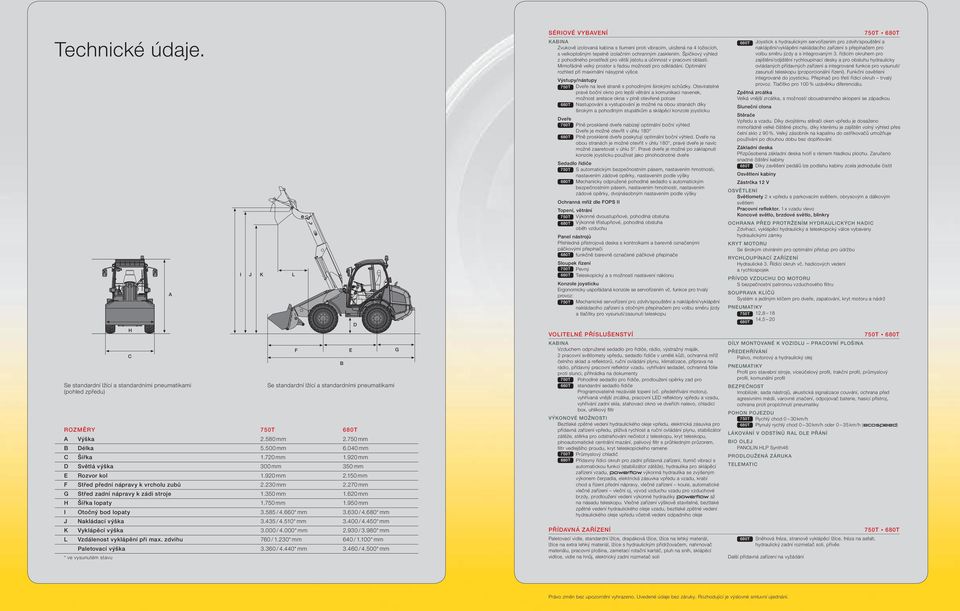

12 Technické údaje. Se standardní lžící a standardními pneumatikami (pohled zpředu) Se standardní lžící a standardními pneumatikami ROZMĚRY A Výška mm mm B Délka mm mm C Šířka mm mm D Světlá výška 300 mm 350 mm E Rozvor kol mm mm F Střed přední nápravy k vrcholu zubů mm mm G Střed zadní nápravy k zádi stroje mm mm H Šířka lopaty mm mm I Otočný bod lopaty / 4.660* mm / 4.680* mm J Nakládací výška / 4.510* mm / 4.450* mm K Vyklápěcí výška / 4.000* mm / 3.980* mm L Vzdálenost vyklápění při max. zdvihu 760 / 1.230* mm 640 / 1.100* mm Paletovací výška / 4.440* mm / 4.500* mm * ve vysunutém stavu H C A I J K L F B E D G SÉRIOVÉ VYBAVENÍ KABINA Zvukově izolovaná kabina s tlumení proti vibracím, uložená na 4 ložiscích, s velkoplošným tepelně izolačním ochranným zasklením. Špičkový výhled z pohodlného prostředí pro větší jistotu a účinnost v pracovní oblasti. Mimořádně velký prostor s řadou možností pro odkládání. Optimální rozhled při maximální násypné výšce Výstupy/nástupy Dveře na levé straně s pohodlnými širokými schůdky. Otevíratelné pravé boční okno pro lepší větrání a komunikaci navenek, možnost aretace okna v plně otevřené poloze Nastupování a vystupování je možné na obou stranách díky širokým a pohodlným stupátkům a sklápěcí konzole joysticku Dveře Plně prosklené dveře nabízejí optimální boční výhled Dveře je možné otevřít v úhlu 180 Plně prosklené dveře poskytují optimální boční výhled. Dveře na obou stranách je možné otevřít v úhlu 180, pravé dveře je navíc možné zaaretovat v úhlu 5. Pravé dveře je možné po zaklapnutí konzole joysticku používat jako plnohodnotné dveře Sedadlo řidiče S automatickým bezpečnostním pásem, nastavením hmotnosti, nastavením zádové opěrky, nastavením podle výšky Mechanicky odpružené pohodlné sedadlo s automatickým bezpečnostním pásem, nastavením hmotnosti, nastavením zádové opěrky, dvojnásobným nastavením podle výšky Ochranná mříž dle FOPS II Topení, větrání Výkonné dvoustupňové, pohodlná obsluha Výkonné třístupňové, pohodlná obsluha oběh vzduchu Panel nástrojů Přehledná přístrojová deska s kontrolkami a barevně označenými páčkovými přepínači funkčně barevně označené páčkové přepínače Sloupek řízení Pevný Teleskopický a s možností nastavení náklonu Konzole joysticku Ergonomicky uspořádaná konzole se servořízením vč. funkce pro trvalý provoz: Mechanické servořízení pro zdvih/spouštění a naklápění/vyklápění nakládacího zařízení s otočným přepínačem pro volbu směru jízdy a tlačítky pro vysunutí/zasunutí teleskopu VOLITELNÉ PŘÍSLUŠENSTVÍ KABINA Vzduchem odpružené sedadlo pro řidiče, rádio, výstražný maják, 2 pracovní světlomety vpředu, sedadlo řidiče v umělé kůži, ochranná mříž čelního sklad a reflektorů, ruční ovládání plynu, klimatizace, příprava na rádio, přídavný pracovní reflektor vzadu. vyhřívání sedadel, ochranná fólie proti slunci, přihrádka na dokumenty Pohodlné sedadlo pro řidiče, prodloužení opěrky zad pro standardní sedadlo řidiče Programovatelné nezávislé topení (vč. předehřívání motoru), vyhřívaná vnější zrcátka, pracovní LED reflektory vpředu a vzadu, vyhřívání zadní skla, stahovací okno ve dveřích nalevo, chladicí box, uhlíkový filtr VÝKONOVÉ MOŽNOSTI Beztlaké zpětné vedení hydraulického oleje vpředu, elektrická zásuvka pro přídavná zařízení vpředu, plíživá rychlost a ruční ovládání plynu, stabilizátor zátěže, stěrka pro odstraňování nečistot z teleskopu, kryt teleskopu, plnoautomatické centrální mazání, palivový filtr s průhledným průzorem, filtr vedlejšího proudu, kryt teleskopického ramene Průmyslový chladič Přídavný řídicí okruh pro zadní přídavná zařízení, tlumič vibrací s automatickou funkcí (stabilizátor zátěže), hydraulika pro sklápěcí zařízení vzadu, powerflow výkonná hydraulika se zvýšeným výkonem čerpadla, elektrická zásuvka vpředu a vzadu, krabí chod a řízení přední nápravy, vlečné zařízení koule, automatické vlečné zařízení vleční oj, vývod vzduchu vzadu pro vzduchové brzdy, prodloužení vedení výkonné hydrauliky powerflow až na násadu teleskopu. Vlečné zařízení výškově stavitelné, beztlaké zpětné vedení hydraulického oleje vzadu, beztlaké zpětné vedení hydraulického oleje vpředu včetně vedení odpadního oleje PŘÍDAVNÁ ZAŘÍZENÍ Paletovací vidle, standardní lžíce, drapáková lžíce, lžíce na lehký materiál, lžíce na extra lehký materiál, lžíce s hydraulickým přidržovačem, nahrnovač materiálu, pracovní plošina, zametací rotační kartáč, pluh na sníh, sklápěcí vidlice, vidle na hnůj, elektrický zadní rozmetač soli Joystick s hydraulickým servořízením pro zdvih/spouštění a naklápění/vyklápění nakládacího zařízení s přepínačem pro volbu směru jízdy a s integrovaným 3. řídicím okruhem pro zajištění/odjištění rychloupínací desky a pro obsluhu hydraulicky ovládaných přídavných zařízení a integrované funkce pro vysunutí/ zasunutí teleskopu (proporcionální řízení). Funkční osvětlení integrované do joysticku. Přepínač pro třetí řídicí okruh trvalý provoz. Tlačítko pro 100 % uzávěrku diferenciálu. Zpětná zrcátka Velká vnější zrcátka, s možností oboustranného sklopení se západkou Sluneční clona Stěrače Vpředu a vzadu. Díky dvojitému stěrači oken vpředu je dosaženo mimořádně velké čištěné plochy, díky kterému je zajištěn volný výhled přes čelní sklo z 90 %. Velký zásobník na kapalinu do ostřikovačů umožňuje používání po dlouhou dobu bez doplňování. Základní deska Přizpůsobená základní deska tvoří s rámem hladkou plochu. Zaručeno snadné čištění kabiny Díky zavěšení pedálů lze podlahu kabiny zcela jednoduše čistit Osvětlení kabiny Zástrčka 12 V OSVĚTLENÍ Světlomety 2 x vpředu s parkovacím světlem, obrysovým a dálkovým světlem Pracovní reflektor. 1 x vzadu vlevo Koncové světlo, brzdové světlo, blinkry OCHRANA PŘED PROTRŽENÍM HYDRAULICKÝCH HADIC Zdvihací, vyklápěcí hydraulický a teleskopický válce vybaveny hydraulickými zámky KRYT MOTORU Se širokým otvíráním pro optimální přístup pro údržbu RYCHLOUPÍNACÍ ZAŘÍZENÍ Hydraulické 3. Řídicí okruh vč. hadicových vedení a rychlospojek PŘÍVOD VZDUCHU DO MOTORU S bezpečnostní patronou vzduchového filtru SOUPRAVA KLÍČŮ Systém s jediným klíčem pro dveře, zapalování, kryt motoru a nádrž PNEUMATIKY 12, ,5 20 DÍLY MONTOVANÉ K VOZIDLU PRACOVNÍ PLOŠINA PŘEDEHŘÍVÁNÍ Palivo, motorový a hydraulický olej PNEUMATIKY Profil pro stavební stroje, víceúčelový profil, trakční profil, průmyslový profil, komunální profil BEZPEČNOST Imobilizér, sada nástrojů, akustická signalizace couvání, ochrana před agresivními médii, varovné značení, odpojovač baterie, hasicí přístroj, ochrana proti propíchnutí pneumatiky POHON POJEZDU Rychlý chod 0 30 km/h Plynulý rychlý chod 0 30 km/h oder 0 35 km/h (ecospeed) LÁKOVÁNÍ V ODSTÍNŮ RAL DLE PŘÁNÍ BIO OLEJ PANOLIN HLP Synth46 PRODLOUŽENÁ ZÁRUKA TELEMATIC Sněhová fréza, stranově vyklápěcí lžíce, fréza na asfalt, hydraulický zadní rozmetač soli, přívěs Další přídavná zařízení na vyžádání Právo změn bez upozornění vyhrazeno. Uvedené údaje bez záruky. Rozhodující je výslovné smluvní ujednání.

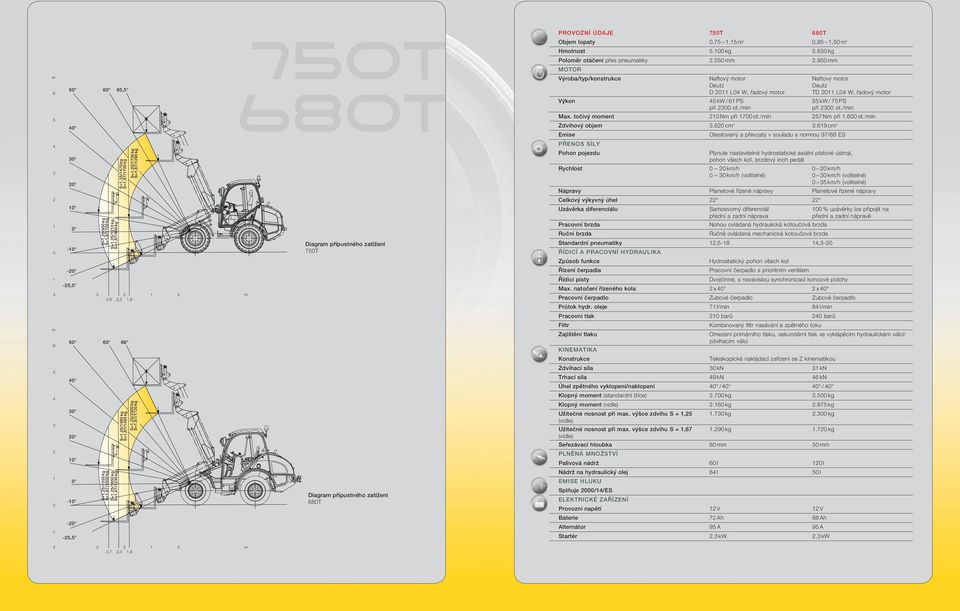

13 m , ,5 S=1,25/950 kg S=1,67/700 kg S=1,25/1210 kg S=1,67/900 kg S=1,25/1470 kg S=1,67/1100 kg S=1,25/1730 kg S=1,67/1290 kg m 2,6 2,2 1,8 m , S=1,25/1350 kg S=1,67/1000 kg S=1,25/1650 kg S=1,67/1230 kg S=1,25/1980 kg S=1,67/1485 kg S=1,25/2300 kg S=1,67/1720 kg Diagram přípustného zatížení Diagram přípustného zatížení PROVOZNÍ ÚDAJE Objem lopaty 0,75 1,15 m 3 0,95 1,50 m 3 Hmotnost kg kg Poloměr otáčení přes pneumatiky mm mm MOTOR Výroba/typ/konstrukce Naftový motor Deutz D 2011 L04 W, řadový motor Naftový motor Deutz TD 2011 L04 W, řadový motor Výkon 45 kw / 61 PS při 2300 ot./min 55 kw / 75 PS při 2300 ot./min Max. točivý moment 210 Nm při 1700 ot./min 257 Nm při ot./min Zdvihový objem cm cm 3 Emise Otestovaný a převzatý v souladu s normou 97/68 ES PŘENOS SÍLY Pohon pojezdu Plynule nastavitelné hydrostatické axiální pístové ústrojí, pohon všech kol, brzdový inch pedál Rychlost 0 20 km/h 0 30 km/h (volitelné) 0 20 km/h 0 30 km/h (volitelné) 0 35 km/h (volitelné) Nápravy Planetové řízené nápravy Planetové řízené nápravy Celkový výkyvný úhel Uzávěrka diferenciálu Samosvorný diferenciál přední a zadní náprava 100 % uzávěrky lze připojit na přední a zadní nápravě Pracovní brzda Nohou ovládaná hydraulická kotoučová brzda Ruční brzda Ručně ovládaná mechanická kotoučová brzda Standardní pneumatiky 12, ,5-20 ŘÍDICÍ A PRACOVNÍ HYDRAULIKA Způsob funkce Hydrostatický pohon všech kol Řízení čerpadla Pracovní čerpadlo s prioritním ventilem Řídící písty Dvojčinné, s nezávislou synchronizací koncové polohy Max. natočení řízeného kola 2 x 40 2 x 40 Pracovní čerpadlo Zubové čerpadlo Zubové čerpadlo Průtok hydr. oleje 71 l/min 84 l/min Pracovní tlak 210 barů 240 barů Filtr Kombinovaný filtr nasávání a zpětného toku Zajištění tlaku Omezení primárního tlaku, sekundární tlak ve vyklápěcím hydraulickém válci/ zdvihacím válci KINEMATIKA Konstrukce Teleskopické nakládací zařízení se Z kinematikou Zdvíhací síla 30 kn 31 kn Trhací síla 49 kn 46 kn Úhel zpětného vyklopení/naklopení 40 / / 40 Klopný moment (standardní lžíce) kg kg Klopný moment (vidle) kg kg Užitečné nosnost při max. výšce zdvihu S = 1, kg kg (vidle) Užitečné nosnost při max. výšce zdvihu S = 1, kg kg (vidle) Seřezávací hloubka 80 mm 50 mm PLNĚNÁ MNOŽSTVÍ Palivová nádrž 60 l 120 l Nádrž na hydraulický olej 64 l 50 l EMISE HLUKU Splňuje 2000/14/ES ELEKTRICKÉ ZAŘÍZENÍ Provozní napětí 12 V 12 V Baterie 72 Ah 88 Ah Alternátor 95 A 95 A Startér 2,3 kw 2,3 kw m 2,7 2,3 1,9

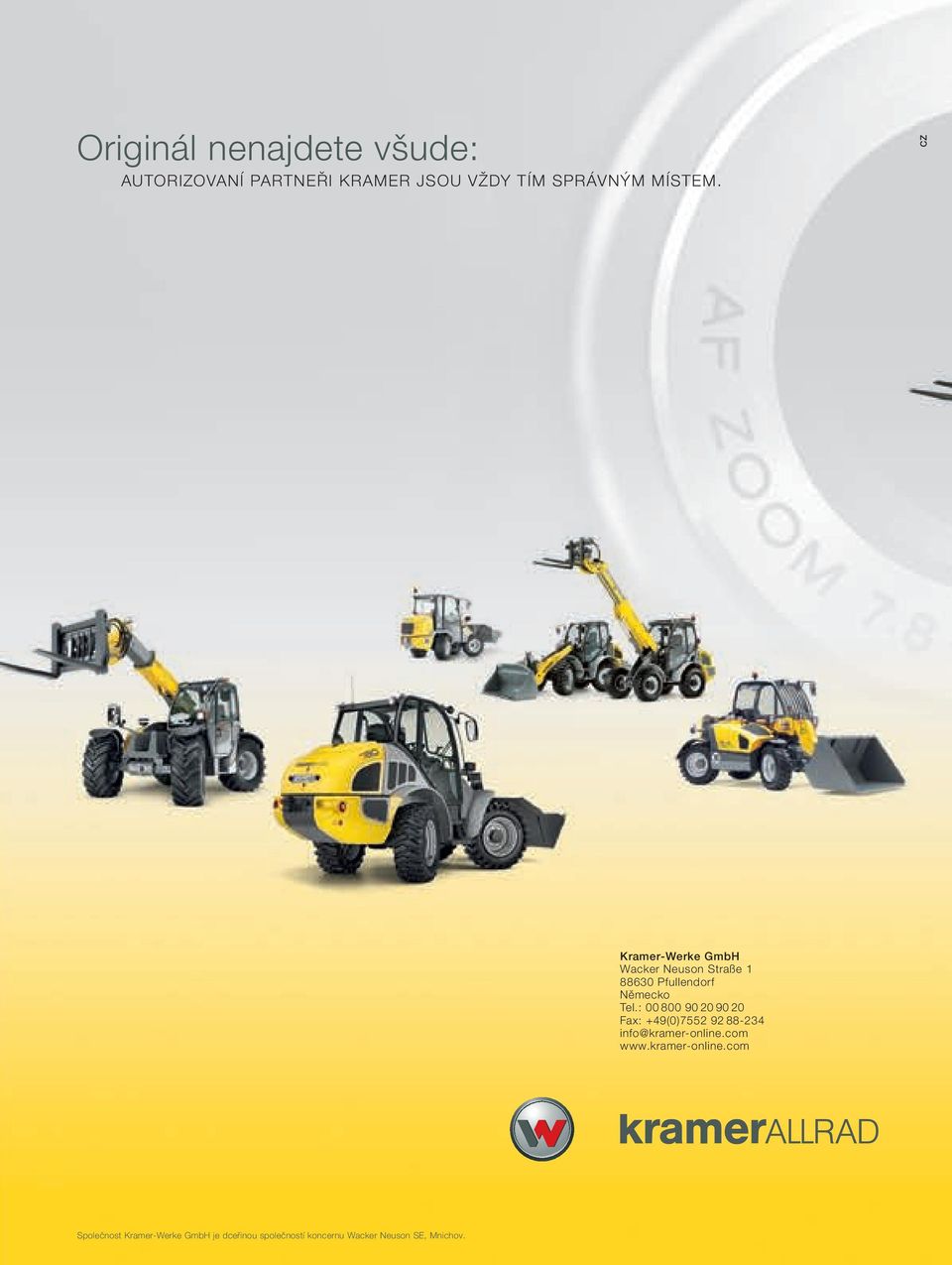

14 Originál nenajdete všude: AUTORIZOVANÍ PARTNEŘI KRAMER JSOU VŽDY TÍM SPRÁVNÝM MÍSTEM. CZ Kramer-Werke GmbH Wacker Neuson Straße Pfullendorf Německo Tel.: Fax: +49(0) info@kramer-online.com Společnost Kramer-Werke GmbH je dceřinou společností koncernu Wacker Neuson SE, Mnichov.
