VENTILÁTORY AXIÁLNÍ APZA

Transkript

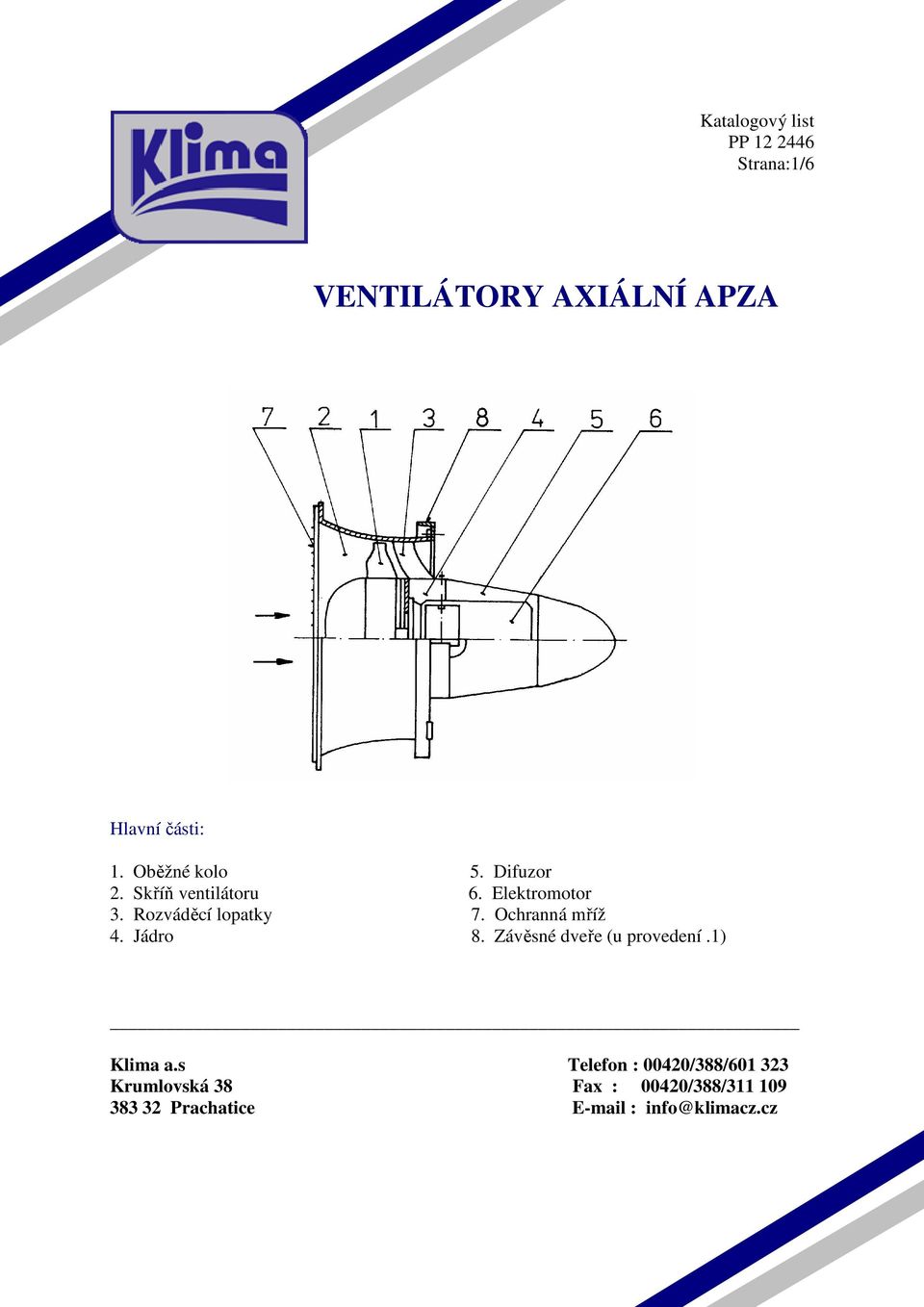

1 Katalogový list Strana:1/6 VENTILÁTORY AXIÁLNÍ APZA Hlavní části: 1. Oběžné kolo 5. Difuzor 2. Skříň ventilátoru 6. Elektromotor 3. Rozváděcí lopatky 7. Ochranná mříž 4. Jádro 8. Závěsné dveře (u provedení.1) Klima a.s Telefon : 00420/388/ Krumlovská 38 Fax : 00420/388/ Prachatice info@klimacz.cz

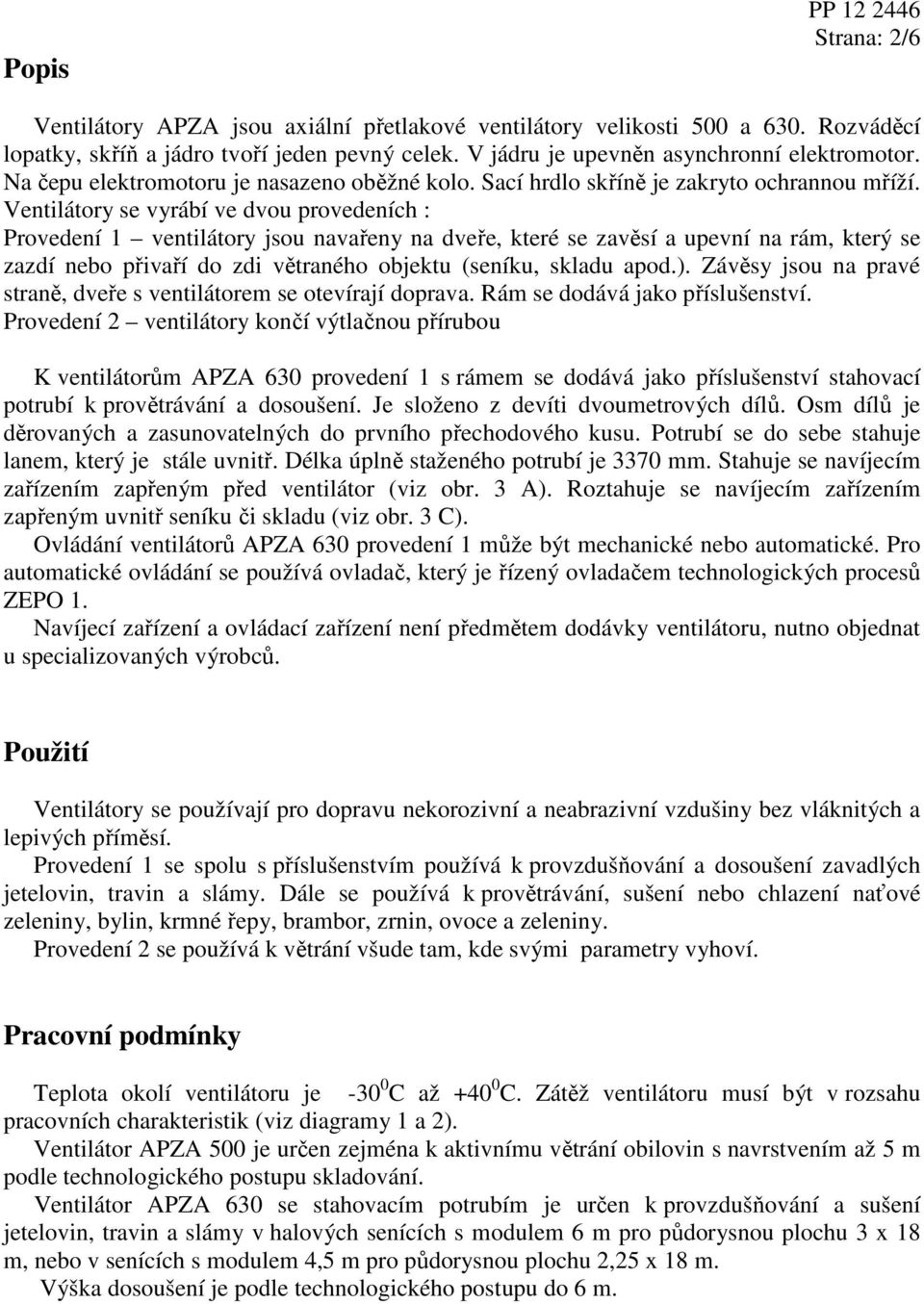

2 Popis Strana: 2/6 Ventilátory APZA jsou axiální přetlakové ventilátory velikosti 500 a 630. Rozváděcí lopatky, skříň a jádro tvoří jeden pevný celek. V jádru je upevněn asynchronní elektromotor. Na čepu elektromotoru je nasazeno oběžné kolo. Sací hrdlo skříně je zakryto ochrannou mříží. Ventilátory se vyrábí ve dvou provedeních : Provedení 1 ventilátory jsou navařeny na dveře, které se zavěsí a upevní na rám, který se zazdí nebo přivaří do zdi větraného objektu (seníku, skladu apod.). Závěsy jsou na pravé straně, dveře s ventilátorem se otevírají doprava. Rám se dodává jako příslušenství. Provedení 2 ventilátory končí výtlačnou přírubou K ventilátorům APZA 630 provedení 1 s rámem se dodává jako příslušenství stahovací potrubí k provětrávání a dosoušení. Je složeno z devíti dvoumetrových dílů. Osm dílů je děrovaných a zasunovatelných do prvního přechodového kusu. Potrubí se do sebe stahuje lanem, který je stále uvnitř. Délka úplně staženého potrubí je 3370 mm. Stahuje se navíjecím zařízením zapřeným před ventilátor (viz obr. 3 A). Roztahuje se navíjecím zařízením zapřeným uvnitř seníku či skladu (viz obr. 3 C). Ovládání ventilátorů APZA 630 provedení 1 může být mechanické nebo automatické. Pro automatické ovládání se používá ovladač, který je řízený ovladačem technologických procesů ZEPO 1. Navíjecí zařízení a ovládací zařízení není předmětem dodávky ventilátoru, nutno objednat u specializovaných výrobců. Použití Ventilátory se používají pro dopravu nekorozivní a neabrazivní vzdušiny bez vláknitých a lepivých příměsí. Provedení 1 se spolu s příslušenstvím používá k provzdušňování a dosoušení zavadlých jetelovin, travin a slámy. Dále se používá k provětrávání, sušení nebo chlazení naťové zeleniny, bylin, krmné řepy, brambor, zrnin, ovoce a zeleniny. Provedení 2 se používá k větrání všude tam, kde svými parametry vyhoví. Pracovní podmínky Teplota okolí ventilátoru je C až C. Zátěž ventilátoru musí být v rozsahu pracovních charakteristik (viz diagramy 1 a 2). Ventilátor APZA 500 je určen zejména k aktivnímu větrání obilovin s navrstvením až 5 m podle technologického postupu skladování. Ventilátor APZA 630 se stahovacím potrubím je určen k provzdušňování a sušení jetelovin, travin a slámy v halových senících s modulem 6 m pro půdorysnou plochu 3 x 18 m, nebo v senících s modulem 4,5 m pro půdorysnou plochu 2,25 x 18 m. Výška dosoušení je podle technologického postupu do 6 m.

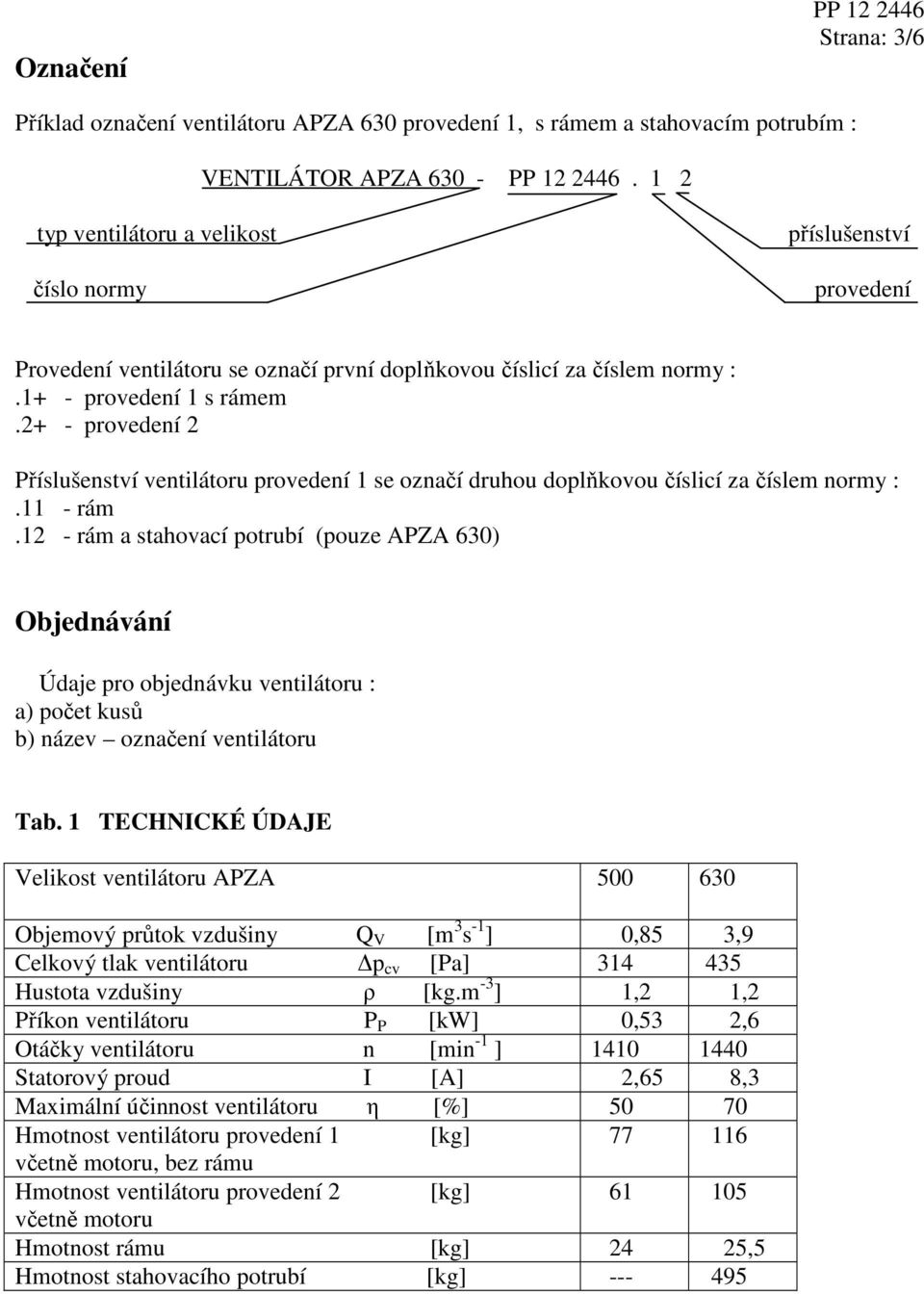

3 Označení Strana: 3/6 Příklad označení ventilátoru APZA 630 provedení 1, s rámem a stahovacím potrubím : VENTILÁTOR APZA typ ventilátoru a velikost číslo normy příslušenství provedení Provedení ventilátoru se označí první doplňkovou číslicí za číslem normy :.1+ - provedení 1 s rámem.2+ - provedení 2 Příslušenství ventilátoru provedení 1 se označí druhou doplňkovou číslicí za číslem normy :.11 - rám.12 - rám a stahovací potrubí (pouze APZA 630) Objednávání Údaje pro objednávku ventilátoru : a) počet kusů b) název označení ventilátoru Tab. 1 TECHNICKÉ ÚDAJE Velikost ventilátoru APZA Objemový průtok vzdušiny Q V [m 3 s -1 ] 0,85 3,9 Celkový tlak ventilátoru p cv [Pa] Hustota vzdušiny ρ [kg.m -3 ] 1,2 1,2 Příkon ventilátoru P P [kw] 0,53 2,6 Otáčky ventilátoru n [min -1 ] Statorový proud I [A] 2,65 8,3 Maximální účinnost ventilátoru η [%] Hmotnost ventilátoru provedení 1 [kg] včetně motoru, bez rámu Hmotnost ventilátoru provedení 2 [kg] včetně motoru Hmotnost rámu [kg] 24 25,5 Hmotnost stahovacího potrubí [kg]

4 Obr. 1 VENTILÁTORY APZA - provedení.1 Strana: 4/6 Obr. 2 VENTILÁTORY APZA - provedení.2

5 Strana: 5/6 Obr. 3 VENTILÁTOR APZA 630 SE STAHOVACÍM POTRUBÍM Obr. 6 SCHEMA PROVZDUŠŇOVACÍHO ZAŘÍZENÍ SENÍKU Příklad uspořádání ventilátorů s příslušenstvím v objektu

6 Strana: 6/6 Diagram 1 CHARAKTERISTIKA VENTILÁTORU APZA 500 ρ = 1,2 kg.m -3 ; n = 1410 min -1 Diagram 2 CHARAKTERISTIKA VENTILÁTORU APZA 630 ρ = 1,2 kg.m -3 ; n = 1440 min -1 Klima a.s Telefon : 00420/388/ Krumlovská 38 Fax : 00420/388/ Prachatice info@klimacz.cz
