1 KATALOGOVÝ LIST KM 0511/08 KLAPKY REGULAČNÍ ČTYŘHRANNÉ Vydání: 11/08 pro jaderné elektrárny Strana: 1 Stran: 8 Klapky regulační čtyřhranné pro jaderné elektrárny (dále jen klapky) jsou určeny k zabudování do čtyřhranného potrubí a slouží k regulování objemového průtoku nebo k uzavření průtoku vzdušiny potrubím. Názvosloví 1. Rám klapky 4. Ovládací čep 2. List klapky 5. Ložisko 3. Stavěcí páka Obr. 1 Hlavní části klapek Popis Klapky jsou tvořené rámem. Listy klapek jsou v rámu uloženy pomocí čepů v ložiskách. Při otevřené klapce nepřesahují listy šířku rámu. Těsnost klapek je zajištěna utěsněním ovládacích čepů O kroužky. ZVVZ a. s. Tel: Sažinova 888 Fax: MILEVSKO vyroba@zvvz.cz

List klapky 5. Ložisko 3. Stavěcí páka Obr. 1 Hlavní části klapek Popis Klapky jsou tvořené rámem. Listy klapek jsou v rámu uloženy pomocí čepů v ložiskách.

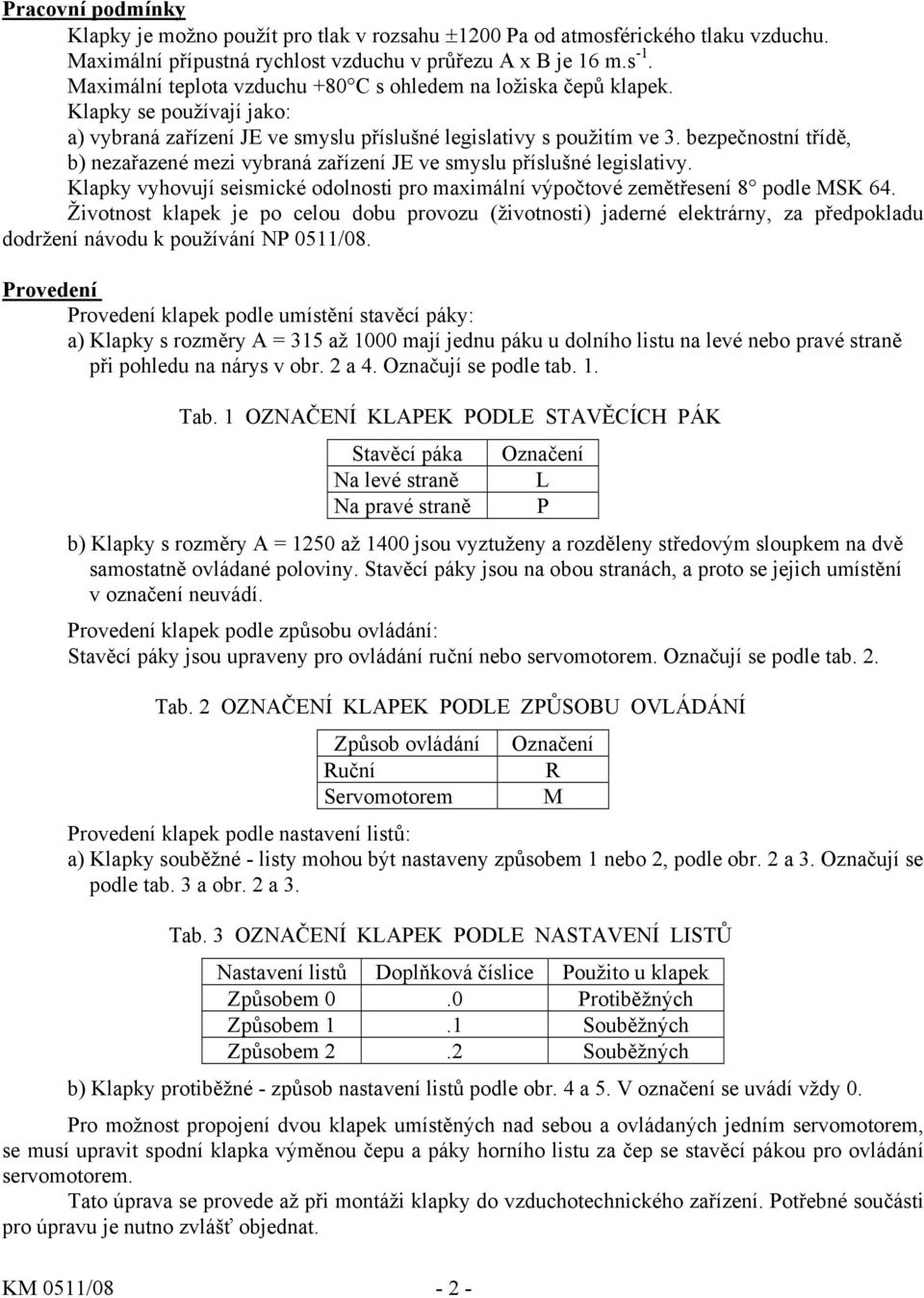

2 Pracovní podmínky Klapky je možno použít pro tlak v rozsahu ±1200 Pa od atmosférického tlaku vzduchu. Maximální přípustná rychlost vzduchu v průřezu A x B je 16 m.s -1. Maximální teplota vzduchu +80 C s ohledem na ložiska čepů klapek. Klapky se používají jako: a) vybraná zařízení JE ve smyslu příslušné legislativy s použitím ve 3. bezpečnostní třídě, b) nezařazené mezi vybraná zařízení JE ve smyslu příslušné legislativy. Klapky vyhovují seismické odolnosti pro maximální výpočtové zemětřesení 8 podle MSK 64. Životnost klapek je po celou dobu provozu (životnosti) jaderné elektrárny, za předpokladu dodržení návodu k používání NP 0511/08. Provedení Provedení klapek podle umístění stavěcí páky: a) Klapky s rozměry A = 315 až 1000 mají jednu páku u dolního listu na levé nebo pravé straně při pohledu na nárys v obr. 2 a 4. Označují se podle tab. 1. Tab. 1 OZNAČENÍ KLAPEK PODLE STAVĚCÍCH PÁK Stavěcí páka Na levé straně Na pravé straně Označení L P b) Klapky s rozměry A = 1250 až 1400 jsou vyztuženy a rozděleny středovým sloupkem na dvě samostatně ovládané poloviny. Stavěcí páky jsou na obou stranách, a proto se jejich umístění v označení neuvádí. Provedení klapek podle způsobu ovládání: Stavěcí páky jsou upraveny pro ovládání ruční nebo servomotorem. Označují se podle tab. 2. Tab. 2 OZNAČENÍ KLAPEK PODLE ZPŮSOBU OVLÁDÁNÍ Způsob ovládání Ruční Servomotorem Označení R M Provedení klapek podle nastavení listů: a) Klapky souběžné - listy mohou být nastaveny způsobem 1 nebo 2, podle obr. 2 a 3. Označují se podle tab. 3 a obr. 2 a 3. Tab. 3 OZNAČENÍ KLAPEK PODLE NASTAVENÍ LISTŮ Nastavení listů Doplňková číslice Použito u klapek Způsobem 0.0 Protiběžných Způsobem 1.1 Souběžných Způsobem 2.2 Souběžných b) Klapky protiběžné - způsob nastavení listů podle obr. 4 a 5. V označení se uvádí vždy 0. Pro možnost propojení dvou klapek umístěných nad sebou a ovládaných jedním servomotorem, se musí upravit spodní klapka výměnou čepu a páky horního listu za čep se stavěcí pákou pro ovládání servomotorem. Tato úprava se provede až při montáži klapky do vzduchotechnického zařízení. Potřebné součásti pro úpravu je nutno zvlášť objednat. KM 0511/08-2 -

bezpečnostní třídě, b) nezařazené mezi vybraná zařízení JE ve smyslu příslušné legislativy. Klapky vyhovují seismické odolnosti pro maximální výpočtové zemětřesení 8 podle MSK 64.

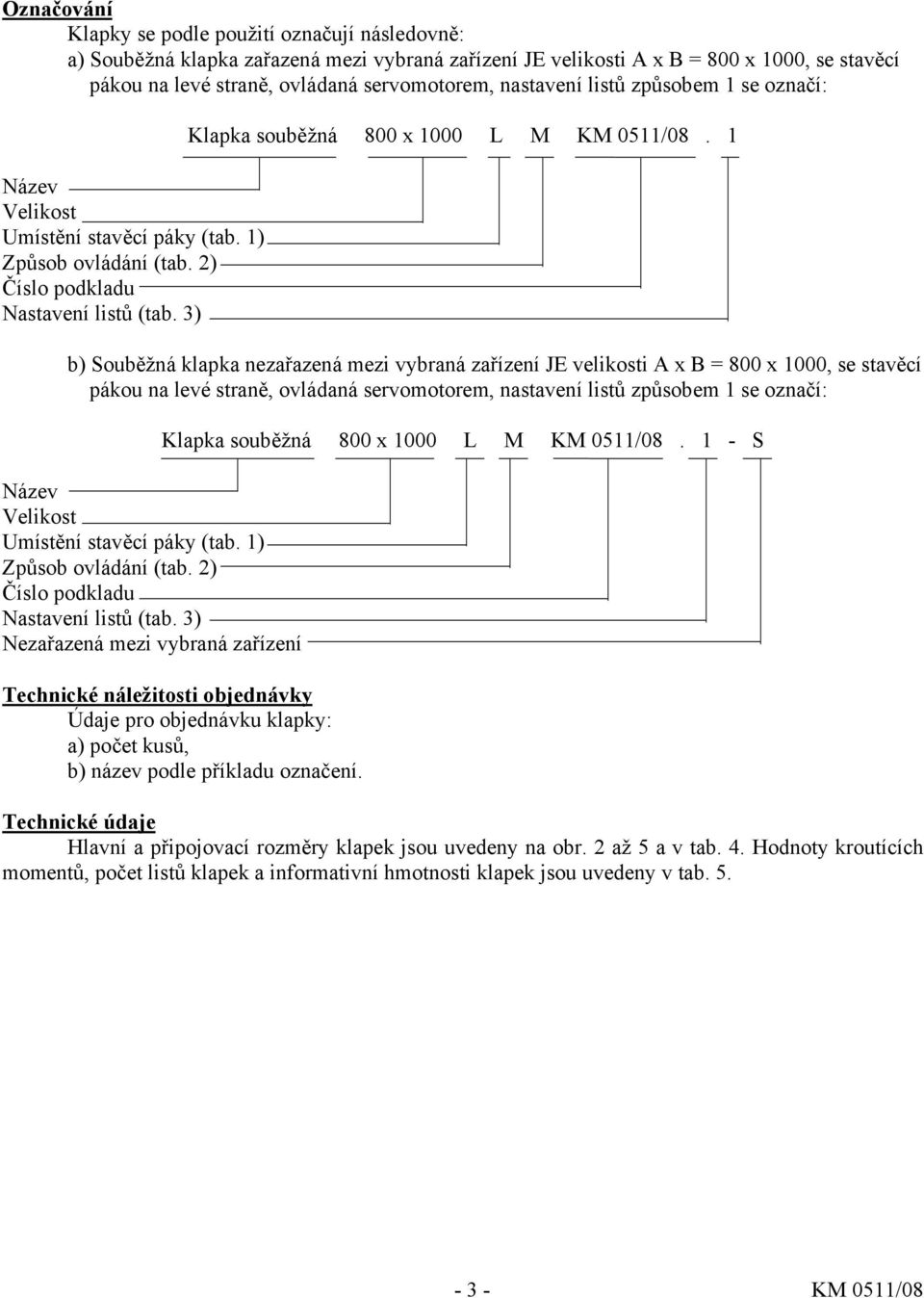

3 Označování Klapky se podle použití označují následovně: a) Souběžná klapka zařazená mezi vybraná zařízení JE velikosti A x B = 800 x 1000, se stavěcí pákou na levé straně, ovládaná servomotorem, nastavení listů způsobem 1 se označí: Název Velikost Umístění stavěcí páky (tab. 1) Způsob ovládání (tab. 2) Číslo podkladu Nastavení listů (tab. 3) Klapka souběžná 800 x 1000 L M KM 0511/08. 1 b) Souběžná klapka nezařazená mezi vybraná zařízení JE velikosti A x B = 800 x 1000, se stavěcí pákou na levé straně, ovládaná servomotorem, nastavení listů způsobem 1 se označí: Název Velikost Umístění stavěcí páky (tab. 1) Způsob ovládání (tab. 2) Číslo podkladu Nastavení listů (tab. 3) Nezařazená mezi vybraná zařízení Klapka souběžná 800 x 1000 L M KM 0511/ S Technické náležitosti objednávky Údaje pro objednávku klapky: a) počet kusů, b) název podle příkladu označení. Technické údaje Hlavní a připojovací rozměry klapek jsou uvedeny na obr. 2 až 5 a v tab. 4. Hodnoty kroutících momentů, počet listů klapek a informativní hmotnosti klapek jsou uvedeny v tab KM 0511/08

1 b) Souběžná klapka nezařazená mezi vybraná zařízení JE velikosti A x B = 800 x 1000, se stavěcí pákou na levé straně, ovládaná servomotorem, nastavení listů způsobem 1 se označí: Název Velikost

4 Obr. 2 Hlavní a připojovací rozměry souběžných klapek velikostí A = 315 až 1000 Obr. 3 Hlavní a připojovací rozměry souběžných klapek velikostí A = 1250 až 1400 KM 0511/08-4 -

5 Obr. 4 Hlavní a připojovací rozměry protiběžných klapek velikostí A = 315 až 1000 Obr. 5 Hlavní a připojovací rozměry protiběžných klapek velikostí A = 1250 až KM 0511/08

6 Tab. 4 HLAVNÍ A PŘIPOJOVACÍ ROZMĚRY KLAPEK A B C E H L h t d 1 n 1 n 2 m 1 m 2 v 1 v , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Poznámka: V rozměrech 315x200; 315x315; 400x200; 400x315 se nevyrábějí klapky protiběžné. KM 0511/08-6 -

100 115 115 630 660 77,5 5 80 800 534 834 106,0 250 30 120 120 87 117 630 400 660 430 57,5 160 25 5 2 100 100 80 115 630 660 77,5 5 80 800 664 834 106,0 250 30 4 120 120 92 117 800 630 834 664 77,5

7 Tab. 5 HODNOTY KROUTÍCÍCH MOMENTŮ, POČET LISTŮ A HMOTNOSTI KLAPEK A B Počet listů M k M m A x B Hmotnost (kg) ; 1200 (m 2 ) Souběžných Protiběžných R M R M ,5 10,0 0,063 10, ,0 14,5 0,095 12, ,5 19,0 0,126 14,- 15, ,0 18,5 0,158 16,- 17, ,5 22,0 0,189 22,- 23, ,5 10,0 0,080 11, ,0 14,5 0,120 14, ,5 19,0 0,160 16,- 17, ,0 23,5 0,200 18,- 19, ,5 28,0 0,240 25,5 27, ,0 22,5 0,320 34,- 33,- 36,- 34, ,5 19,5 0,200 18,- 19, ,0 29,0 0,300 28,- 29, ,0 20,0 0,400 37,- 36,- 39,- 37, ,0 25,0 0,500 43,- 42,- 45,- 43, ,0 19,5 0,252 20,- 21, ,0 29,0 0,380 31,- 32, ,0 21,0 0,504 41,- 40,- 43,- 41, ,0 25,5 0,630 47,- 46,- 49,- 48, ,0 29,0 0,480 36,- 37, ,0 21,5 0,640 46,- 45,- 48,- 46, ,0 26,5 0,800 53,- 52,- 55,- 53, ,0 32,0 0,960 61,- 60,- 63,- 62, ,0 21,0 0,400 29,- 30, ,0 30,0 0,600 41,- 42, ,5 22,0 0,800 52,- 51,- 54,- 53, ,5 27,5 1,000 59,- 58,- 61,- 60, ,0 33,5 1,200 68,- 67,- 71,- 69, ,0 38,0 1,400 76,- 74,- 78,- 77, ,0 44,0 1,600 83,- 82,- 86,- 85, ,5 19,0 0,500 40,- 42, ,0 29,0 0,787 51,- 53, ,0 20,0 1,000 74,- 72,- 78,- 75, ,0 25,0 1,250 85,- 83,- 89,- 87, ,0 30,0 1,562 99,- 97,- 103,- 101, ,0 35,0 1, ,- 107,- 114,- 112, ,0 41,0 2, ,- 118,- 126,- 124, ,0 20,0 0,560 43,- 45, ,0 29,5 0,882 55,- 54,- 57,- 56, ,0 21,0 1,120 80,- 78,- 84,- 81, ,0 26,0 1,400 92,- 89,- 95,- 93, ,5 31,0 1, ,- 104,- 110,- 108, ,5 36,5 1, ,- 113,- 120,- 117, ,0 41,0 2, ,- 124,- 132,- 130, KM 0511/08

18,5 19,0 0,160 16,- 17,- 500 5 23,0 23,5 0,200 18,- 19,- 630 6 27,5 28,0 0,240 25,5 27,- 800 4 19,0 22,5 0,320 34,- 33,- 36,- 34,- 500 400 4 18,5 19,5 0,200 18,- 19,- 630 6 28,0 29,0 0,300 28,- 29,5

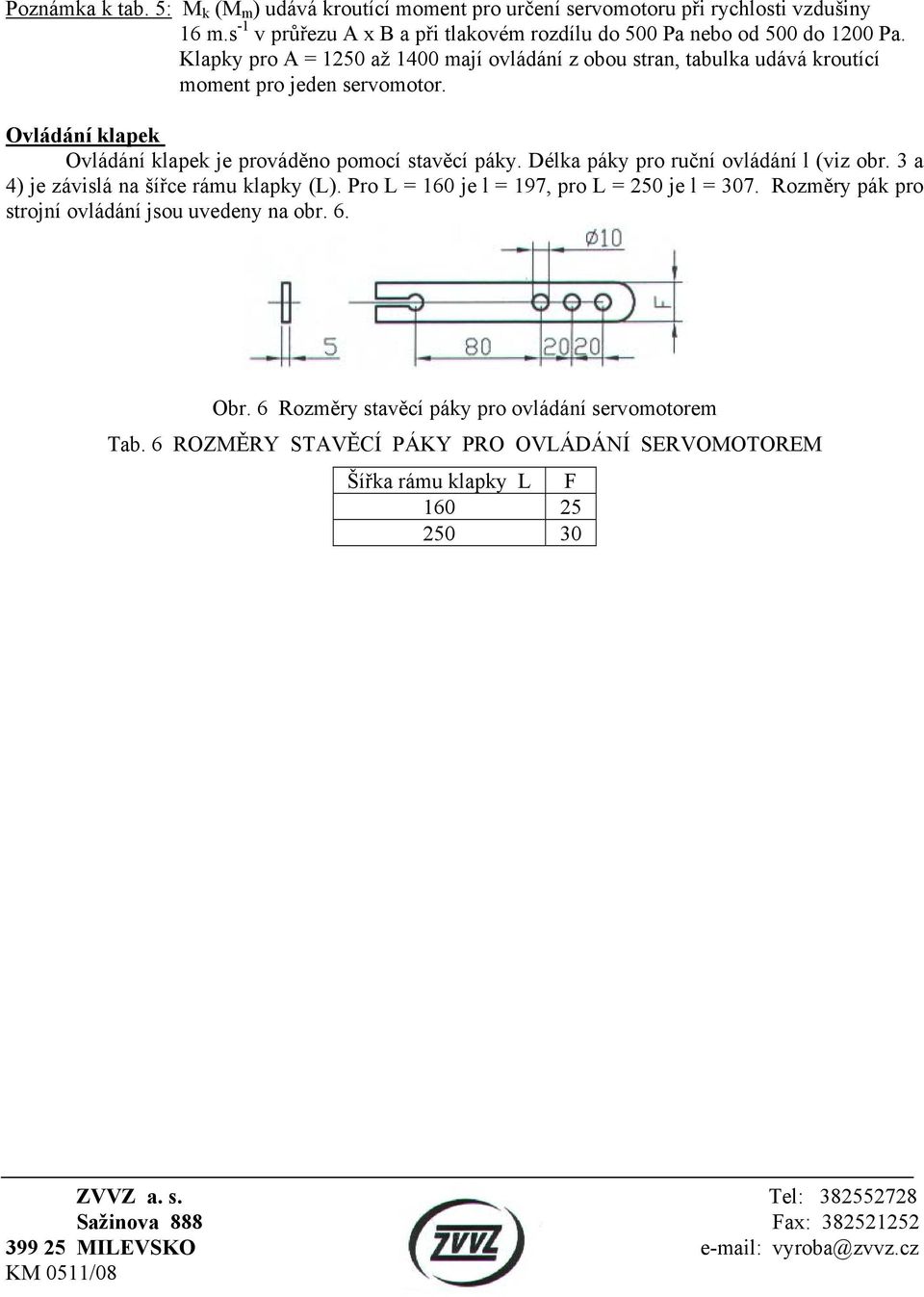

8 Poznámka k tab. 5: M k (M m ) udává kroutící moment pro určení servomotoru při rychlosti vzdušiny 16 m.s -1 v průřezu A x B a při tlakovém rozdílu do 500 Pa nebo od 500 do 1200 Pa. Klapky pro A = 1250 až 1400 mají ovládání z obou stran, tabulka udává kroutící moment pro jeden servomotor. Ovládání klapek Ovládání klapek je prováděno pomocí stavěcí páky. Délka páky pro ruční ovládání l (viz obr. 3 a 4) je závislá na šířce rámu klapky (L). Pro L = 160 je l = 197, pro L = 250 je l = 307. Rozměry pák pro strojní ovládání jsou uvedeny na obr. 6. Obr. 6 Rozměry stavěcí páky pro ovládání servomotorem Tab. 6 ROZMĚRY STAVĚCÍ PÁKY PRO OVLÁDÁNÍ SERVOMOTOREM Šířka rámu klapky L F ZVVZ a. s. Tel: Sažinova 888 Fax: MILEVSKO vyroba@zvvz.cz KM 0511/08

Délka páky pro ruční ovládání l (viz obr. 3 a 4) je závislá na šířce rámu klapky (L). Pro L = 160 je l = 197, pro L = 250 je l = 307. Rozměry pák pro strojní ovládání jsou uvedeny na obr. 6. Obr.
