1 Katalogový list KP 3019/91 Strana: 1/6 VENTILÁTOR RADIÁLNÍ RVZF 2510 Hlavní části: 1. Oběžné kolo 7. Ložisko pevné 2. Spirální skříň 8. Spojka 3. Sací komora 9. Rám 4. Regulace 10. Kompenzátor 5. Hřídel 11. Kompenzátor 6. Ložisko volné 12. Elektromotor Klima a.s. Telefon : 00420/388/ Krumlovská 38 Fax : 00420/388/ Prachatice info@klimacz.cz

Regulace 10. Kompenzátor 5. Hřídel 11. Kompenzátor 6. Ložisko volné 12. Elektromotor Klima a.

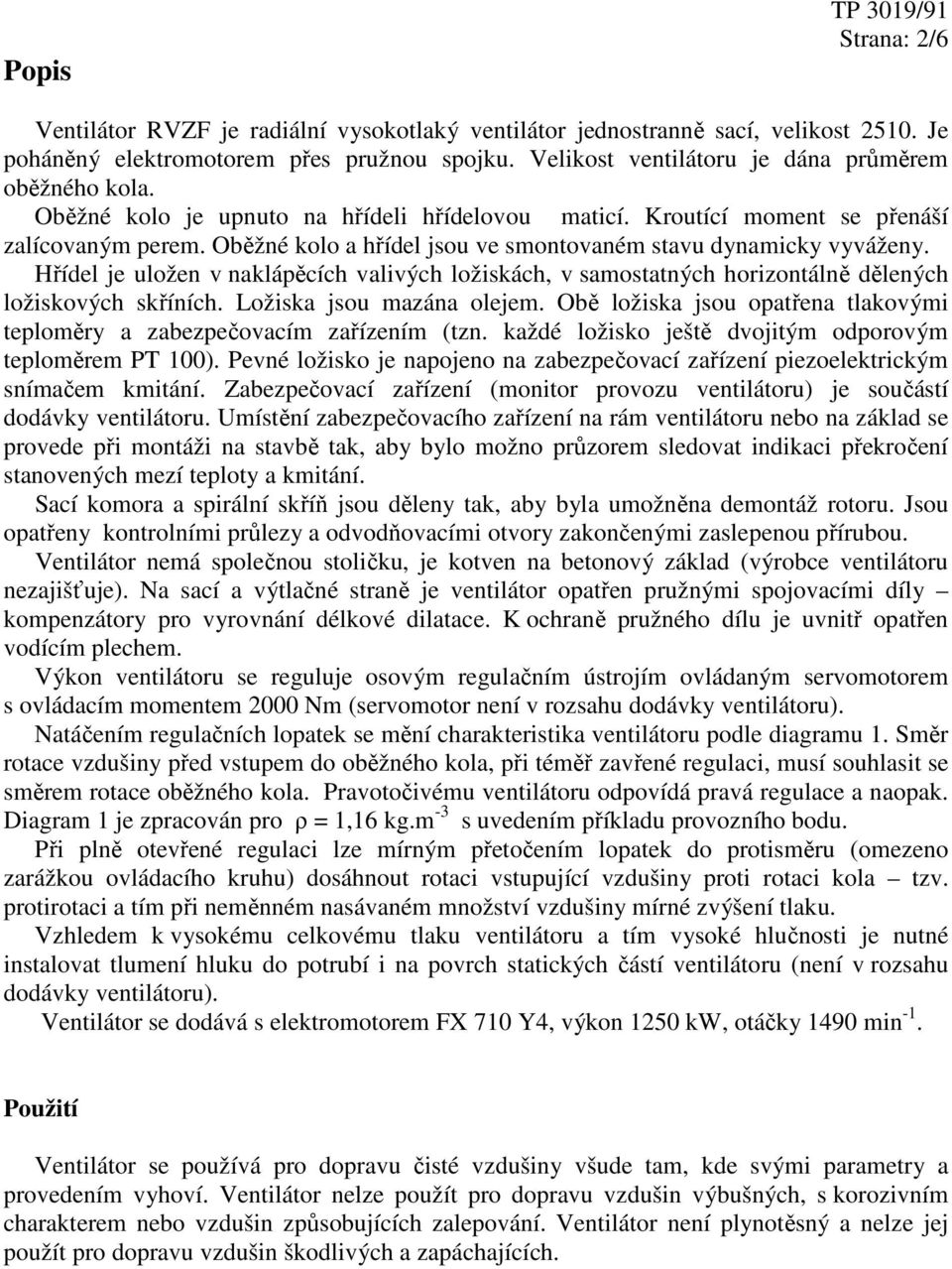

2 Popis TP 3019/91 Strana: 2/6 Ventilátor RVZF je radiální vysokotlaký ventilátor jednostranně sací, velikost Je poháněný elektromotorem přes pružnou spojku. Velikost ventilátoru je dána průměrem oběžného kola. Oběžné kolo je upnuto na hřídeli hřídelovou maticí. Kroutící moment se přenáší zalícovaným perem. Oběžné kolo a hřídel jsou ve smontovaném stavu dynamicky vyváženy. Hřídel je uložen v naklápěcích valivých ložiskách, v samostatných horizontálně dělených ložiskových skříních. Ložiska jsou mazána olejem. Obě ložiska jsou opatřena tlakovými teploměry a zabezpečovacím zařízením (tzn. každé ložisko ještě dvojitým odporovým teploměrem PT 100). Pevné ložisko je napojeno na zabezpečovací zařízení piezoelektrickým snímačem kmitání. Zabezpečovací zařízení (monitor provozu ventilátoru) je součástí dodávky ventilátoru. Umístění zabezpečovacího zařízení na rám ventilátoru nebo na základ se provede při montáži na stavbě tak, aby bylo možno průzorem sledovat indikaci překročení stanovených mezí teploty a kmitání. Sací komora a spirální skříň jsou děleny tak, aby byla umožněna demontáž rotoru. Jsou opatřeny kontrolními průlezy a odvodňovacími otvory zakončenými zaslepenou přírubou. Ventilátor nemá společnou stoličku, je kotven na betonový základ (výrobce ventilátoru nezajišťuje). Na sací a výtlačné straně je ventilátor opatřen pružnými spojovacími díly kompenzátory pro vyrovnání délkové dilatace. K ochraně pružného dílu je uvnitř opatřen vodícím plechem. Výkon ventilátoru se reguluje osovým regulačním ústrojím ovládaným servomotorem s ovládacím momentem 2000 Nm (servomotor není v rozsahu dodávky ventilátoru). Natáčením regulačních lopatek se mění charakteristika ventilátoru podle diagramu 1. Směr rotace vzdušiny před vstupem do oběžného kola, při téměř zavřené regulaci, musí souhlasit se směrem rotace oběžného kola. Pravotočivému ventilátoru odpovídá pravá regulace a naopak. Diagram 1 je zpracován pro ρ = 1,16 kg.m -3 s uvedením příkladu provozního bodu. Při plně otevřené regulaci lze mírným přetočením lopatek do protisměru (omezeno zarážkou ovládacího kruhu) dosáhnout rotaci vstupující vzdušiny proti rotaci kola tzv. protirotaci a tím při neměnném nasávaném množství vzdušiny mírné zvýšení tlaku. Vzhledem k vysokému celkovému tlaku ventilátoru a tím vysoké hlučnosti je nutné instalovat tlumení hluku do potrubí i na povrch statických částí ventilátoru (není v rozsahu dodávky ventilátoru). Ventilátor se dodává s elektromotorem FX 710 Y4, výkon 1250 kw, otáčky 1490 min -1. Použití Ventilátor se používá pro dopravu čisté vzdušiny všude tam, kde svými parametry a provedením vyhoví. Ventilátor nelze použít pro dopravu vzdušin výbušných, s korozivním charakterem nebo vzdušin způsobujících zalepování. Ventilátor není plynotěsný a nelze jej použít pro dopravu vzdušin škodlivých a zapáchajících.

Oběžné kolo a hřídel jsou ve smontovaném stavu dynamicky vyváženy. Hřídel je uložen v naklápěcích valivých ložiskách, v samostatných horizontálně dělených ložiskových skříních.

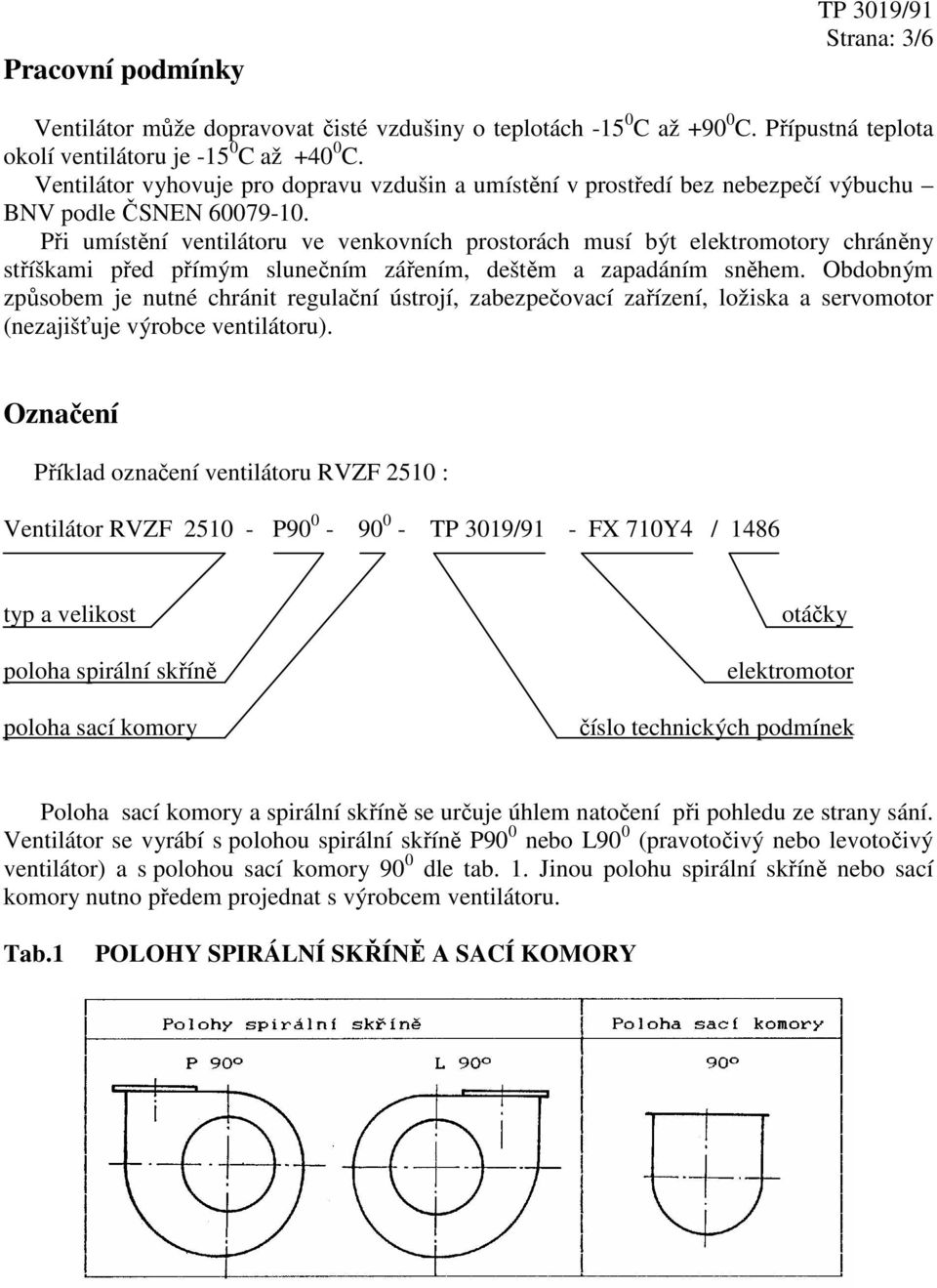

3 Pracovní podmínky TP 3019/91 Strana: 3/6 Ventilátor může dopravovat čisté vzdušiny o teplotách C až C. Přípustná teplota okolí ventilátoru je C až C. Ventilátor vyhovuje pro dopravu vzdušin a umístění v prostředí bez nebezpečí výbuchu BNV podle ČSNEN Při umístění ventilátoru ve venkovních prostorách musí být elektromotory chráněny stříškami před přímým slunečním zářením, deštěm a zapadáním sněhem. Obdobným způsobem je nutné chránit regulační ústrojí, zabezpečovací zařízení, ložiska a servomotor (nezajišťuje výrobce ventilátoru). Označení Příklad označení ventilátoru RVZF 2510 : Ventilátor RVZF P TP 3019/91 - FX 710Y4 / 1486 typ a velikost poloha spirální skříně poloha sací komory otáčky elektromotor číslo technických podmínek Poloha sací komory a spirální skříně se určuje úhlem natočení při pohledu ze strany sání. Ventilátor se vyrábí s polohou spirální skříně P90 0 nebo L90 0 (pravotočivý nebo levotočivý ventilátor) a s polohou sací komory 90 0 dle tab. 1. Jinou polohu spirální skříně nebo sací komory nutno předem projednat s výrobcem ventilátoru. Tab.1 POLOHY SPIRÁLNÍ SKŘÍNĚ A SACÍ KOMORY

Při umístění ventilátoru ve venkovních prostorách musí být elektromotory chráněny stříškami před přímým slunečním zářením, deštěm a zapadáním sněhem.

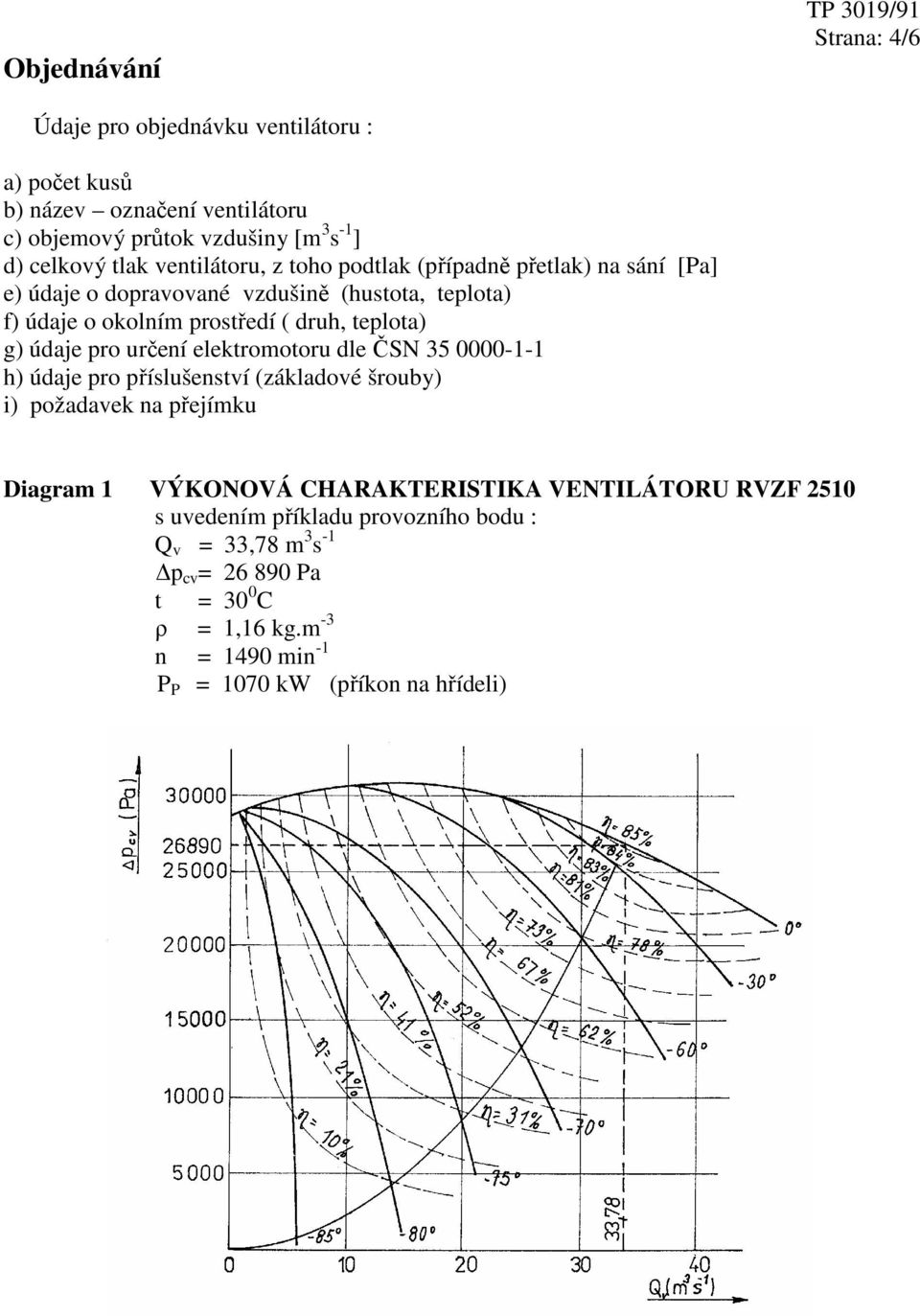

4 Objednávání TP 3019/91 Strana: 4/6 Údaje pro objednávku ventilátoru : a) počet kusů b) název označení ventilátoru c) objemový průtok vzdušiny [m 3 s -1 ] d) celkový tlak ventilátoru, z toho podtlak (případně přetlak) na sání [Pa] e) údaje o dopravované vzdušině (hustota, teplota) f) údaje o okolním prostředí ( druh, teplota) g) údaje pro určení elektromotoru dle ČSN h) údaje pro příslušenství (základové šrouby) i) požadavek na přejímku Diagram 1 VÝKONOVÁ CHARAKTERISTIKA VENTILÁTORU RVZF 2510 s uvedením příkladu provozního bodu : Q v = 33,78 m 3 s -1 p cv = Pa t = 30 0 C ρ = 1,16 kg.m -3 n = 1490 min -1 P P = 1070 kw (příkon na hřídeli)

údaje pro určení elektromotoru dle ČSN 35 0000-1-1 h) údaje pro příslušenství (základové šrouby) i) požadavek na přejímku Diagram 1 VÝKONOVÁ CHARAKTERISTIKA

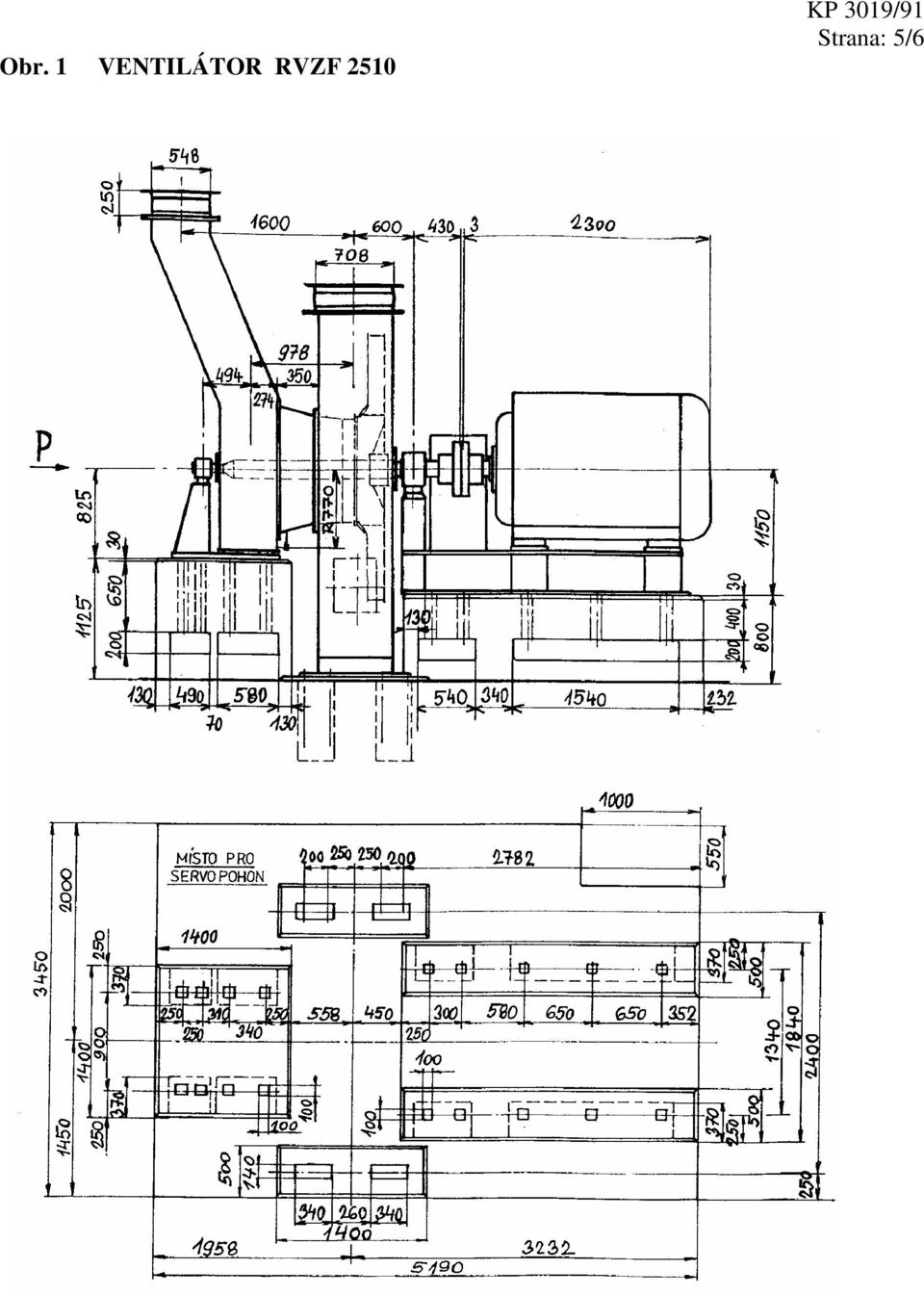

5 Obr. 1 VENTILÁTOR RVZF 2510 KP 3019/91 Strana: 5/6

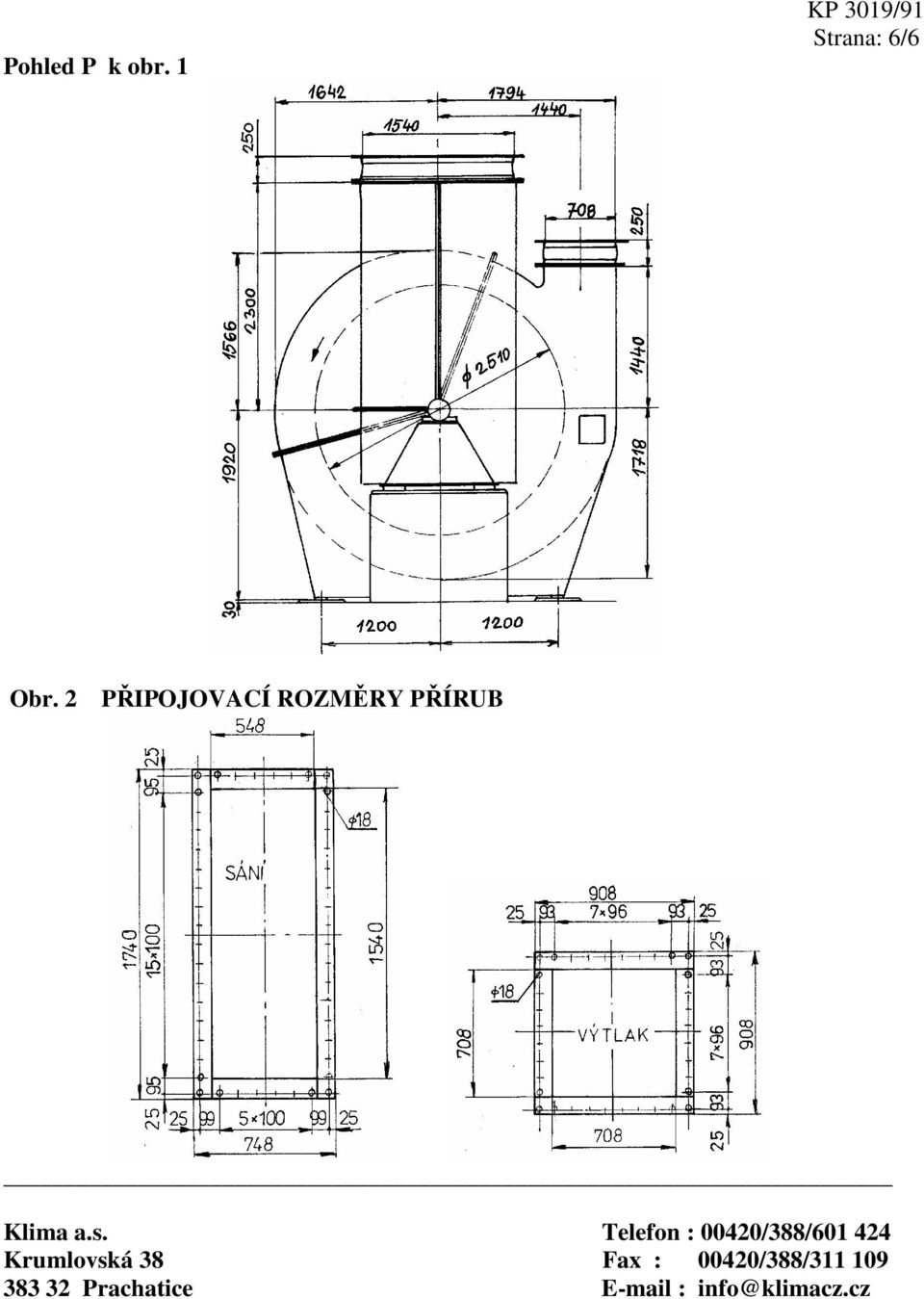

6 Pohled P k obr. 1 KP 3019/91 Strana: 6/6 Obr. 2 PŘIPOJOVACÍ ROZMĚRY PŘÍRUB Klima a.s. Telefon : 00420/388/ Krumlovská 38 Fax : 00420/388/ Prachatice info@klimacz.cz

Telefon : 00420/388/601 424 Krumlovská 38 Fax :
