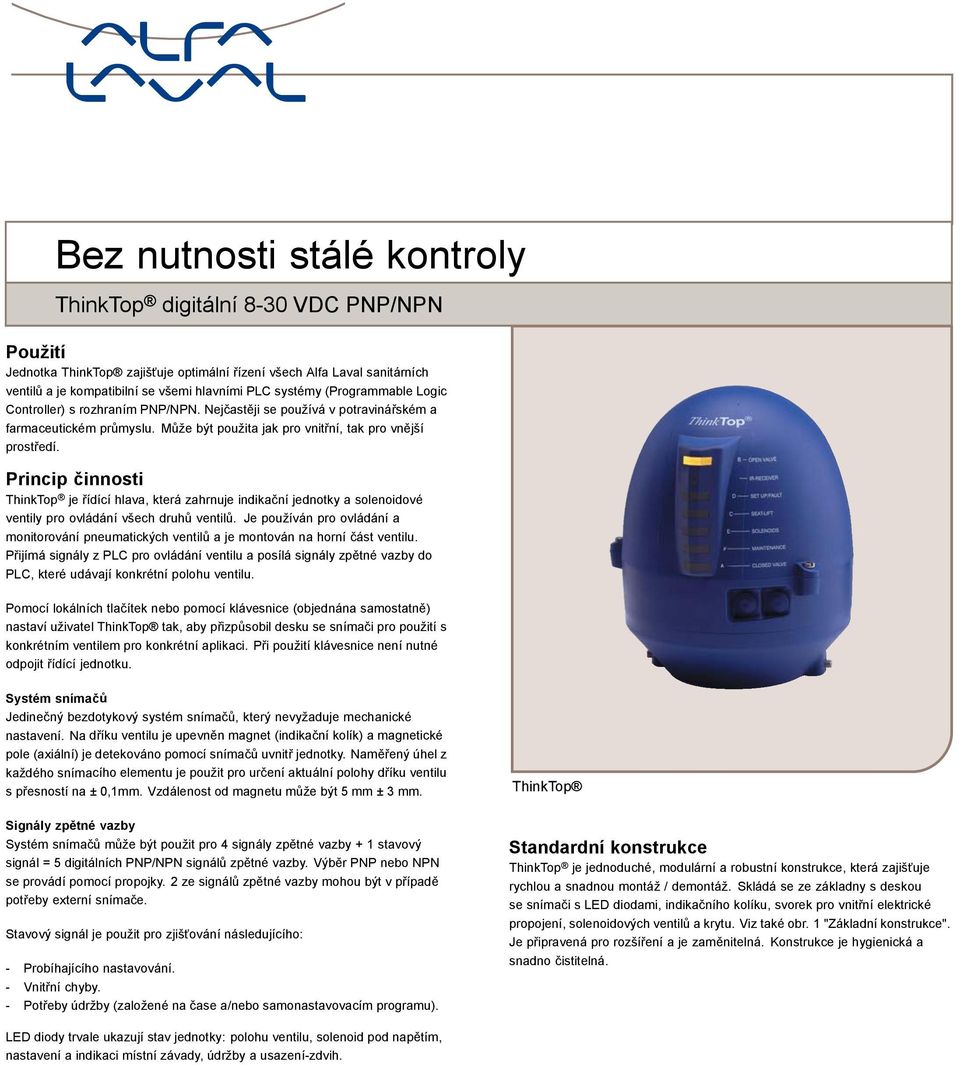

1 . kybez nutnosti stálé kontroly ky ThinkTop digitální 8-30 VDC PNP/NPN Použití Jednotka ThinkTop zajišťuje optimální řízení všech Alfa Laval sanitárních ventilů a je kompatibilní se všemi hlavními PLC systémy (Programmable Logic Controller) s rozhraním PNP/NPN. Nejčastěji se používá v potravinářském a farmaceutickém průmyslu. Může být použita jak pro vnitřní, tak pro vnější prostředí. Princip činnosti ThinkTop je řídící hlava, která zahrnuje indikační jednotky a solenoidové ventily pro ovládání všech druhů ventilů. Je používán pro ovládání a monitorování pneumatických ventilů a je montován na horní část ventilu. Přijímá signály z PLC pro ovládání ventilu a posílá signály zpětné vazby do PLC, které udávají konkrétní polohu ventilu. Pomocí lokálních tlačítek nebo pomocí klávesnice (objednána samostatně) nastaví uživatel ThinkTop tak, aby přizpůsobil desku se snímači pro použití s konkrétním ventilem pro konkrétní aplikaci. Při použití klávesnice není nutné odpojit řídící jednotku. Systém snímačů Jedinečný bezdotykový systém snímačů, který nevyžaduje mechanické nastavení. Na dříku ventilu je upevněn magnet (indikační kolík) a magnetické pole (axiální) je detekováno pomocí snímačů uvnitř jednotky. Naměřený úhel z každého snímacího elementu je použit pro určení aktuální polohy dříku ventilu spřesností na ± 0,1mm. Vzdálenost od magnetu může být 5 mm ± 3 mm. Signály zpětné vazby Systém. snímačů může být použit pro 4 signály zpětné vazby + 1 stavový signál = 5 digitálních PNP/NPN signálů zpětné vazby. Výběr PNP nebo NPN se provádí pomocí propojky. 2 ze signálů zpětné vazby mohou být v případě potřeby externí snímače. Stavový signál je použit pro zjišťování následujícího: - Probíhajícího nastavování. - Vnitřní chyby. - Potřeby údržby (založené na čase a/nebo samonastavovacím programu). ThinkTop Standardní konstrukce ThinkTop je jednoduché, modulární a robustní konstrukce, která zajišťuje rychlou a snadnou montáž / demontáž. Skládá se ze základny s deskou se snímači s LED diodami, indikačního kolíku, svorek pro vnitřní elektrické propojení, solenoidových ventilů a krytu. Viz také obr. 1 "Základní konstrukce". Je připravená pro rozšíření a je zaměnitelná. Konstrukce je hygienická a snadno čistitelná. LED diody trvale ukazují stav jednotky: polohu ventilu, solenoid pod napětím, nastavení a indikaci místní závady, údržby a usazení-zdvih.

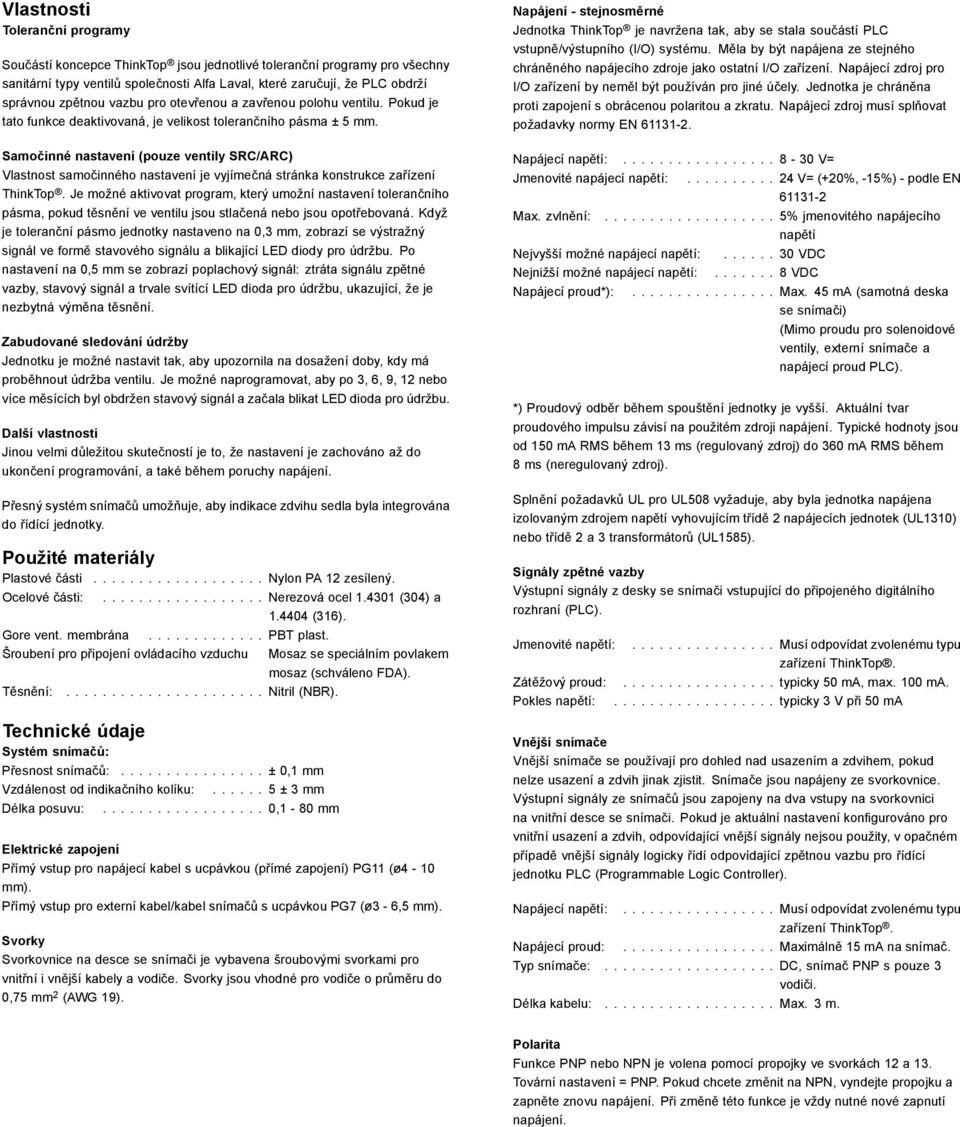

2 Vlastnosti Toleranční programy Součástí koncepce ThinkTop jsou jednotlivé toleranční programy pro všechny sanitární typy ventilů společnosti Alfa Laval, které zaručují, že PLC obdrží správnou zpětnou vazbu pro otevřenou a zavřenou polohu ventilu. Pokud je tato funkce deaktivovaná, je velikost tolerančního pásma ± 5 mm. Samočinné nastavení (pouze ventily SRC/ARC) Vlastnost samočinného nastavení je vyjímečná stránka konstrukce zařízení ThinkTop. Je možné aktivovat program, který umožní nastavení tolerančního pásma, pokud těsnění ve ventilu jsou stlačená nebo jsou opotřebovaná. Když je toleranční pásmo jednotky nastaveno na 0,3 mm, zobrazí se výstražný signál ve formě stavového signálu a blikající LED diody pro údržbu. Po nastavení na 0,5 mm se zobrazí poplachový signál: ztráta signálu zpětné vazby, stavový signál a trvale svítící LED dioda pro údržbu, ukazující, že je nezbytná výměna těsnění. Zabudované sledování údržby Jednotku je možné nastavit tak, aby upozornila na dosažení doby, kdy má proběhnout údržba ventilu. Je možné naprogramovat, aby po 3, 6, 9, 12 nebo více měsících byl obdržen stavový signál a začala blikat LED dioda pro údržbu. Další vlastnosti Jinou velmi důležitou skutečností je to, že nastavení je zachováno až do ukončení programování, a také během poruchy napájení. Přesný systém snímačů umožňuje, aby indikace zdvihu sedla byla integrována do řídící jednotky. Použité materiály Plastové části...nylonpa12zesílený. Ocelové části: Nerezová ocel (304) a (316). Gorevent.membrána...PBTplast. Šroubení pro připojení ovládacího vzduchu Mosaz se speciálním povlakem mosaz (schváleno FDA). Těsnění:...Nitril(NBR). Technické údaje Systém snímačů: Přesnost snímačů:...±0,1mm Vzdálenost od indikačníhokolíku:...5±3mm Délkaposuvu:...0,1-80mm Elektrické zapojení Přímý vstup pro napájecí kabel s ucpávkou (přímé zapojení) PG11 (ø4-10 mm). Přímý vstup pro externí kabel/kabel snímačů s ucpávkou PG7 (ø3-6,5 mm). Svorky Svorkovnice na desce se snímači je vybavena šroubovými svorkami pro vnitřní i vnější kabely a vodiče. Svorky jsou vhodné pro vodiče oprůměru do 0,75 mm 2 (AWG 19). Napájení - stejnosměrné Jednotka ThinkTop je navržena tak, aby se stala součástí PLC vstupně/výstupního (I/O) systému. Měla by být napájena ze stejného chráněného napájecího zdroje jako ostatní I/O zařízení. Napájecí zdroj pro I/O zařízení by neměl být používán pro jiné účely. Jednotka je chráněna proti zapojení s obrácenou polaritou a zkratu. Napájecí zdroj musí splňovat požadavky normy EN Napájecí napětí: v= Jmenovité napájecí napětí: V= (+20%, -15%) - podle EN Max. zvlnění: % jmenovitého napájecího napětí Nejvyšší možné napájecí napětí:...30vdc Nejnižší možné napájecí napětí:...8vdc Napájecí proud*): Max. 45 ma (samotná deska se snímači) (Mimo proudu pro solenoidové ventily, externí snímače a napájecí proud PLC). *) Proudový odběr během spouštění jednotky je vyšší. Aktuální tvar proudového impulsu závisí na použitém zdroji napájení. Typické hodnoty jsou od 150 ma RMS během 13 ms (regulovaný zdroj) do 360 ma RMS během 8 ms (neregulovaný zdroj). Splnění požadavků UL pro UL508 vyžaduje, aby byla jednotka napájena izolovaným zdrojem napětí vyhovujícím třídě 2 napájecích jednotek (UL1310) nebo třídě 2a3transformátorů (UL1585). Signály zpětné vazby Výstupní signály z desky se snímači vstupující do připojeného digitálního rozhraní (PLC). Jmenovité napětí: Musí odpovídat zvolenému typu zařízení ThinkTop. Zátěžový proud: typicky 50 ma, max. 100 ma. Pokles napětí:...typicky3vpři 50mA Vnější snímače Vnější snímače se používají pro dohled nad usazením a zdvihem, pokud nelze usazení a zdvih jinak zjistit. Snímače jsou napájeny ze svorkovnice. Výstupní signály ze snímačů jsou zapojeny na dva vstupy na svorkovnici na vnitřnídescesesnímači. Pokud je aktuální nastavení konfigurováno pro vnitřní usazení a zdvih, odpovídající vnější signály nejsou použity, v opačném případě vnější signály logicky řídí odpovídající zpětnou vazbu pro řídící jednotku PLC (Programmable Logic Controller). Napájecí napětí: Musí odpovídat zvolenému typu zařízení ThinkTop. Napájecí proud: Maximálně 15 ma na snímač. Typ snímače:...dc,snímač PNP s pouze 3 vodiči. Délka kabelu: Max. 3 m. Polarita Funkce PNP nebo NPN je volena pomocí propojky ve svorkách 12 a 13. Tovární nastavení = PNP. Pokud chcete změnit na NPN, vyndejte propojku a zapněte znovu napájení. Při změně této funkce je vždy nutné nové zapnutí napájení.

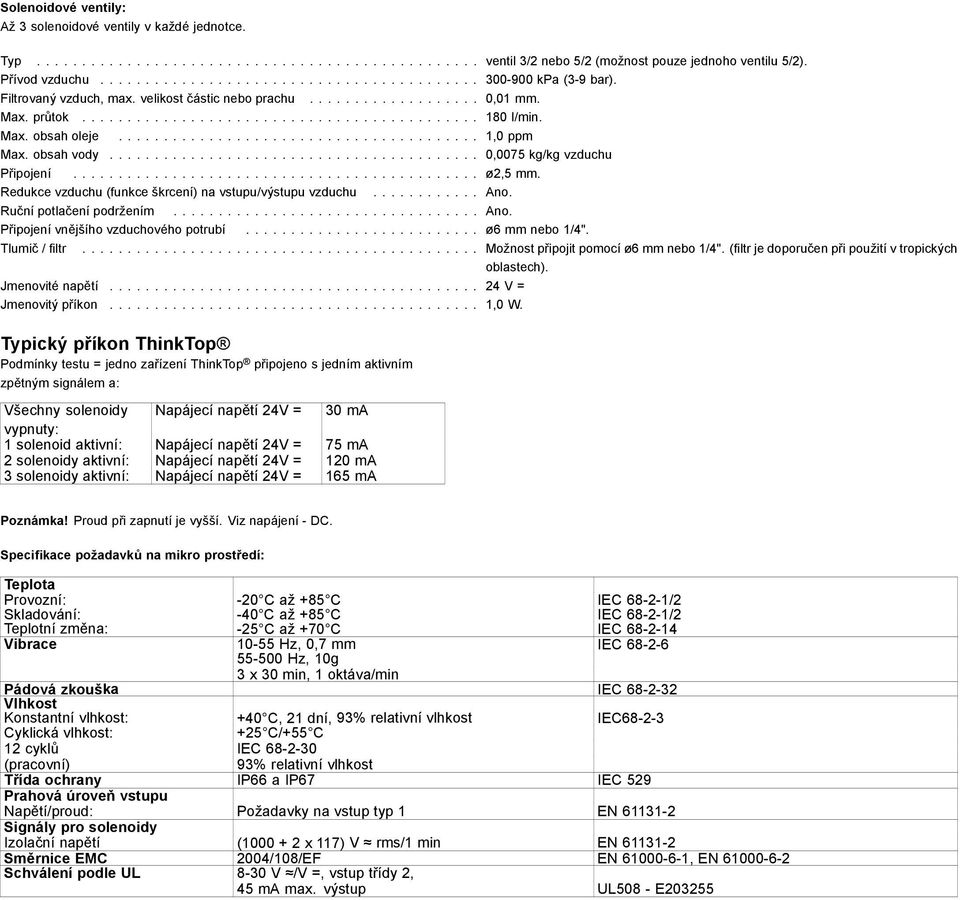

3 Solenoidové ventily: Až 3 solenoidové ventily v každé jednotce. Typ ventil 3/2 nebo 5/2 (možnost pouze jednoho ventilu 5/2). Přívod vzduchu kpa (3-9 bar). Filtrovaný vzduch, max. velikost částic nebo prachu ,01 mm. Max. průtok l/min. Max.obsaholeje... 1,0ppm Max.obsahvody... 0,0075kg/kgvzduchu Připojení... ø2,5mm. Redukce vzduchu (funkce škrcení) na vstupu/výstupu vzduchu Ano. Ruční potlačení podržením Ano. Připojení vnějšího vzduchového potrubí ø6 mm nebo 1/4". Tlumič / filtr... Možnostpřipojit pomocí ø6 mm nebo 1/4". (filtr je doporučen při použití v tropických oblastech). Jmenovité napětí... 24V= Jmenovitý příkon... 1,0W. Typický příkon ThinkTop Podmínky testu = jedno zařízení ThinkTop připojeno s jedním aktivním zpětným signálem a: Všechny solenoidy Napájecí napětí 24V = 30 ma vypnuty: 1 solenoid aktivní: Napájecí napětí 24V = 75 ma 2 solenoidy aktivní: Napájecí napětí 24V = 120 ma 3 solenoidy aktivní: Napájecí napětí 24V = 165 ma Poznámka! Proud při zapnutí je vyšší. Viz napájení - DC. Specifikace požadavků na mikro prostředí: Teplota Provozní: -20 C až +85 C IEC /2 Skladování: -40 C až +85 C IEC /2 Teplotní změna: -25 C až +70 C IEC Vibrace 10-55Hz,0,7mm IEC Hz, 10g 3 x 30 min, 1 oktáva/min Pádová zkouška IEC Vlhkost Konstantní vlhkost: +40 C, 21 dní, 93% relativní vlhkost IEC Cyklická vlhkost: +25 C/+55 C 12 cyklů IEC (pracovní) 93% relativní vlhkost Třída ochrany IP66aIP67 IEC 529 Prahová úroveň vstupu Napětí/proud: Požadavky na vstup typ 1 EN Signály pro solenoidy Izolační napětí ( x 117) V rms/1 min EN Směrnice EMC 2004/108/EF EN , EN Schválení podle UL 8-30 V /V =, vstup třídy 2, 45 ma max. výstup UL508 - E203255

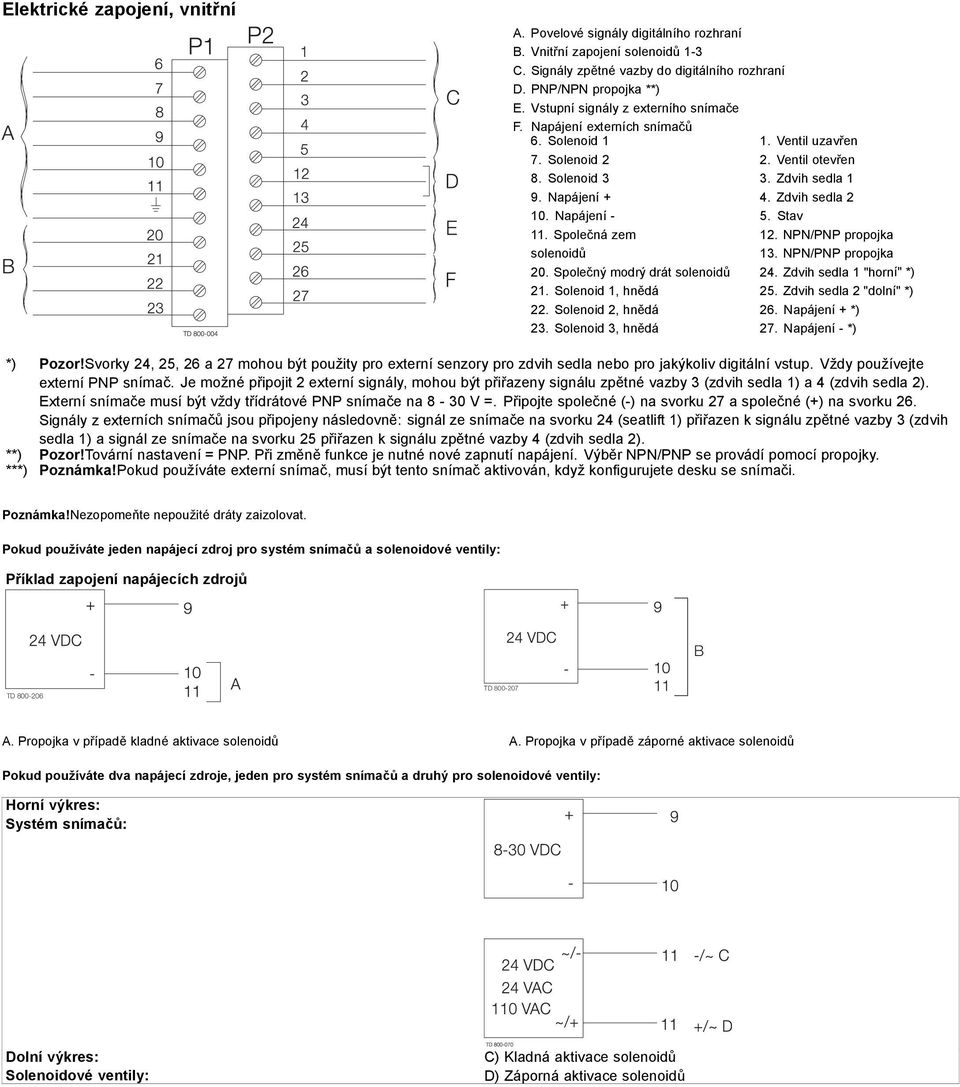

4 Elektrické zapojení, vnitřní A. Povelové signály digitálního rozhraní B. Vnitřní zapojení solenoidů 1-3 C. Signály zpětné vazby do digitálního rozhraní D. PNP/NPN propojka **) E. Vstupní signály z externího snímače F. Napájení externích snímačů 6. Solenoid 1 7. Solenoid 2 8. Solenoid 3 9. Napájení Napájení Společná zem solenoidů 20. Společný modrý drát solenoidů 21. Solenoid 1, hnědá 22. Solenoid 2, hnědá 23. Solenoid 3, hnědá 1. Ventil uzavřen 2. Ventil otevřen 3. Zdvih sedla 1 4. Zdvih sedla 2 5. Stav 12. NPN/PNP propojka 13. NPN/PNP propojka 24. Zdvih sedla 1 "horní" *) 25. Zdvih sedla 2 "dolní" *) 26. Napájení + *) 27. Napájení - *) *) Pozor!Svorky 24, 25, 26 a 27 mohou být použity pro externí senzory pro zdvih sedla nebo pro jakýkoliv digitální vstup. Vždy používejte externí PNP snímač. Je možné připojit 2 externí signály, mohou být přiřazeny signálu zpětné vazby 3 (zdvih sedla 1) a 4 (zdvih sedla 2). Externí snímače musí být vždy třídrátové PNP snímače na8-30v=. Připojte společné(-)nasvorku27aspolečné (+) na svorku 26. Signály z externích snímačů jsou připojeny následovně: signál ze snímače na svorku 24 (seatlift 1) přiřazen k signálu zpětné vazby 3 (zdvih sedla 1) a signál ze snímače nasvorku25přiřazen k signálu zpětnévazby4(zdvihsedla2). **) Pozor!Tovární nastavení = PNP. Při změně funkce je nutné nové zapnutí napájení. Výběr NPN/PNP se provádí pomocí propojky. ***) Poznámka!Pokud používáte externí snímač, musíbýttentosnímač aktivován, když konfigurujete desku se snímači. Poznámka!Nezopomeňte nepoužité dráty zaizolovat. Pokud používáte jeden napájecí zdroj pro systém snímačů a solenoidové ventily: Příklad zapojení napájecích zdrojů B TD TD A. Propojka v případě kladné aktivace solenoidů A. Propojka v případě záporné aktivace solenoidů Pokud používáte dva napájecí zdroje, jeden pro systém snímačů a druhý pro solenoidové ventily: Horní výkres: Systém snímačů: Dolní výkres: Solenoidové ventily: C) Kladná aktivace solenoidů D) Záporná aktivace solenoidů

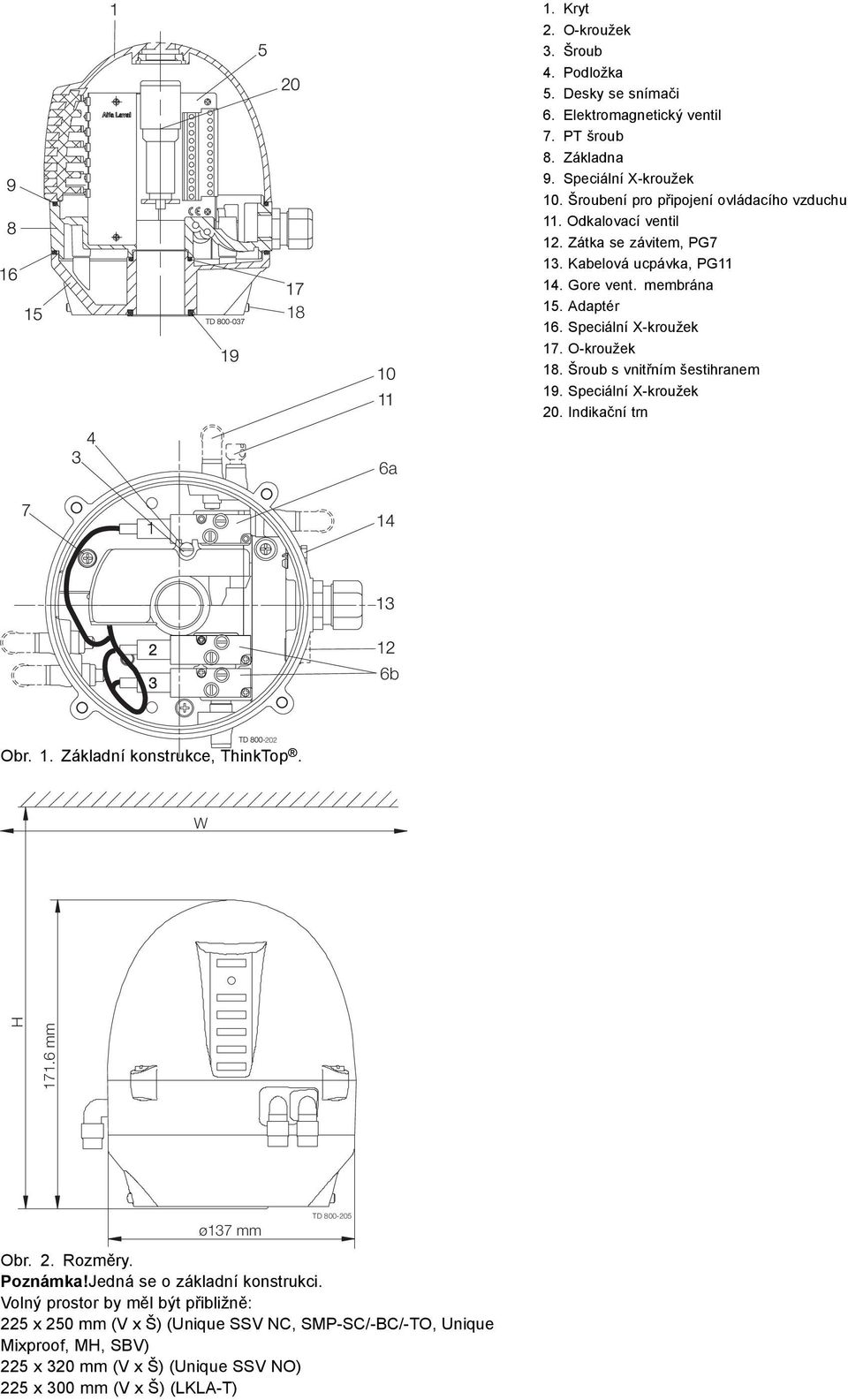

5 18 1. Kryt 2. O-kroužek 3. Šroub 4. Podložka 5. Desky se snímači 6. Elektromagnetický ventil 7. PT šroub 8. Základna 9. Speciální X-kroužek 10. Šroubení pro připojení ovládacího vzduchu 11. Odkalovací ventil 12. Zátka se závitem, PG7 13. Kabelová ucpávka, PG Gore vent. membrána 15. Adaptér 16. Speciální X-kroužek 17. O-kroužek 18. Šroub s vnitřním šestihranem 19. Speciální X-kroužek 20. Indikační trn 6a 6b Obr. 1. Základní konstrukce, ThinkTop. 202 W H mm ø137 mm TD Obr. 2. Rozměry. Poznámka!Jedná se o základní konstrukci. Volný prostor by měl býtpřibližně: 225 x 250 mm (V x Š) (Unique SSV NC, SMP-SC/-BC/-TO, Unique Mixproof, MH, SBV) 225 x 320 mm (V x Š) (Unique SSV NO) 225 x 300 mm (V x Š) (LKLA-T)

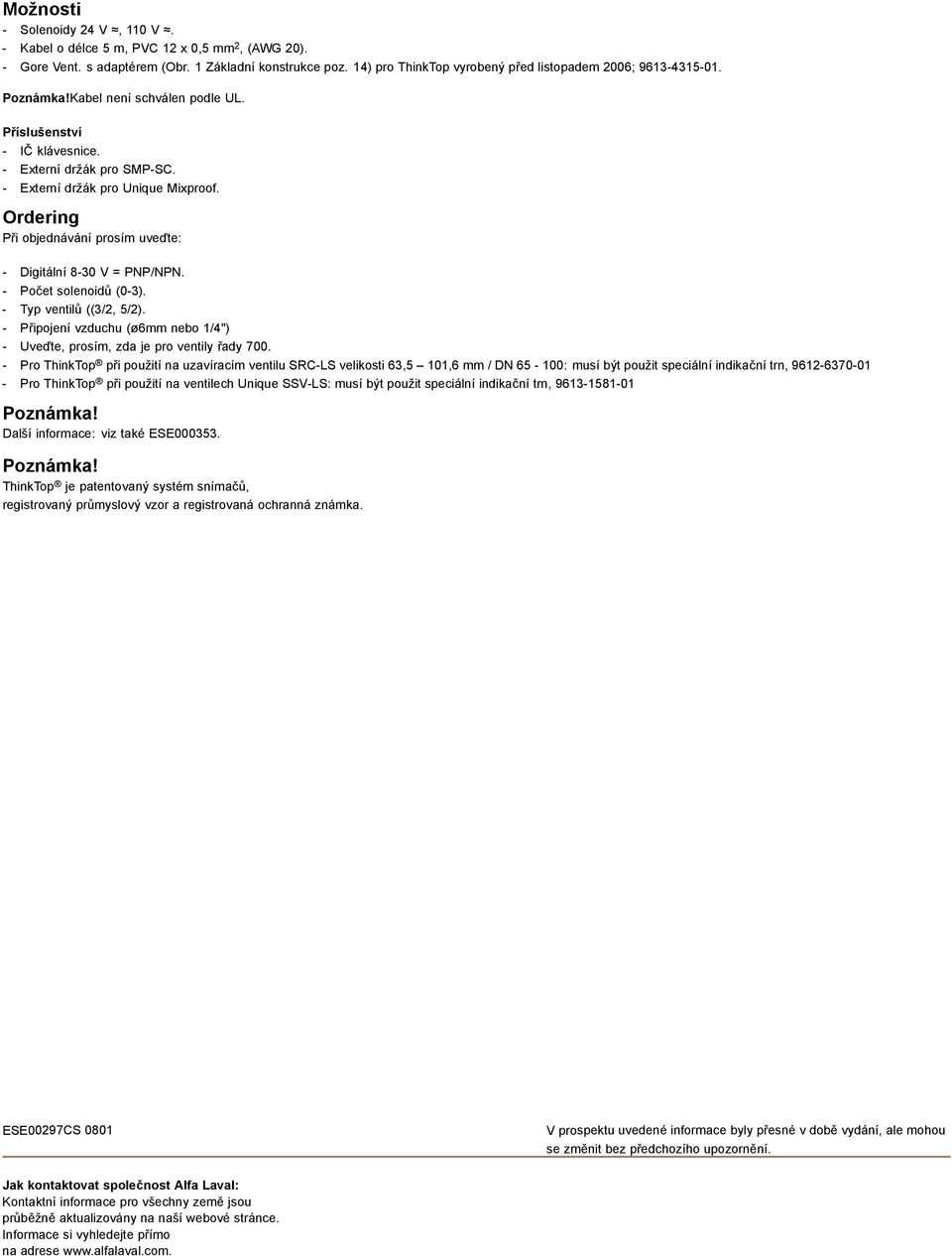

6 Možnosti - Solenoidy 24 V, 110V. - Kabel o délce 5 m, PVC 12 x 0,5 mm 2, (AWG 20). - Gore Vent. s adaptérem (Obr. 1 Základní konstrukce poz. 14) pro ThinkTop vyrobený před listopadem 2006; Poznámka!Kabel není schválen podle UL. Příslušenství - IČ klávesnice. - Externí držák pro SMP-SC. - Externí držák pro Unique Mixproof. Ordering Při objednávání prosím uveďte: - Digitální 8-30 V = PNP/NPN. - Počet solenoidů (0-3). - Typ ventilů ((3/2, 5/2). - Připojení vzduchu (ø6mm nebo 1/4") - Uveďte, prosím, zda je pro ventily řady Pro ThinkTop při použití na uzavíracím ventilu SRC-LS velikosti 63,5 101,6 mm / DN : musí být použit speciální indikační trn, Pro ThinkTop při použití na ventilech Unique SSV-LS: musí být použit speciální indikační trn, Poznámka! Další informace: viz také ESE Poznámka! ThinkTop je patentovaný systém snímačů, registrovaný průmyslový vzor a registrovaná ochranná známka.. ESE00297CS 0801 Vprospektu uvedené informace byly přesné v době vydání, ale mohou se změnit bez předchozího upozornění. Jak kontaktovat společnost Alfa Laval: Kontaktní informace pro všechny země jsou průběžně aktualizovány na naší webové stránce. Informace si vyhledejte přímo na adrese
