1 3/ Měření teploty - nové prukty NEWPORT ELECTRONICS, KARVINÁ, TEL.: , FAX:

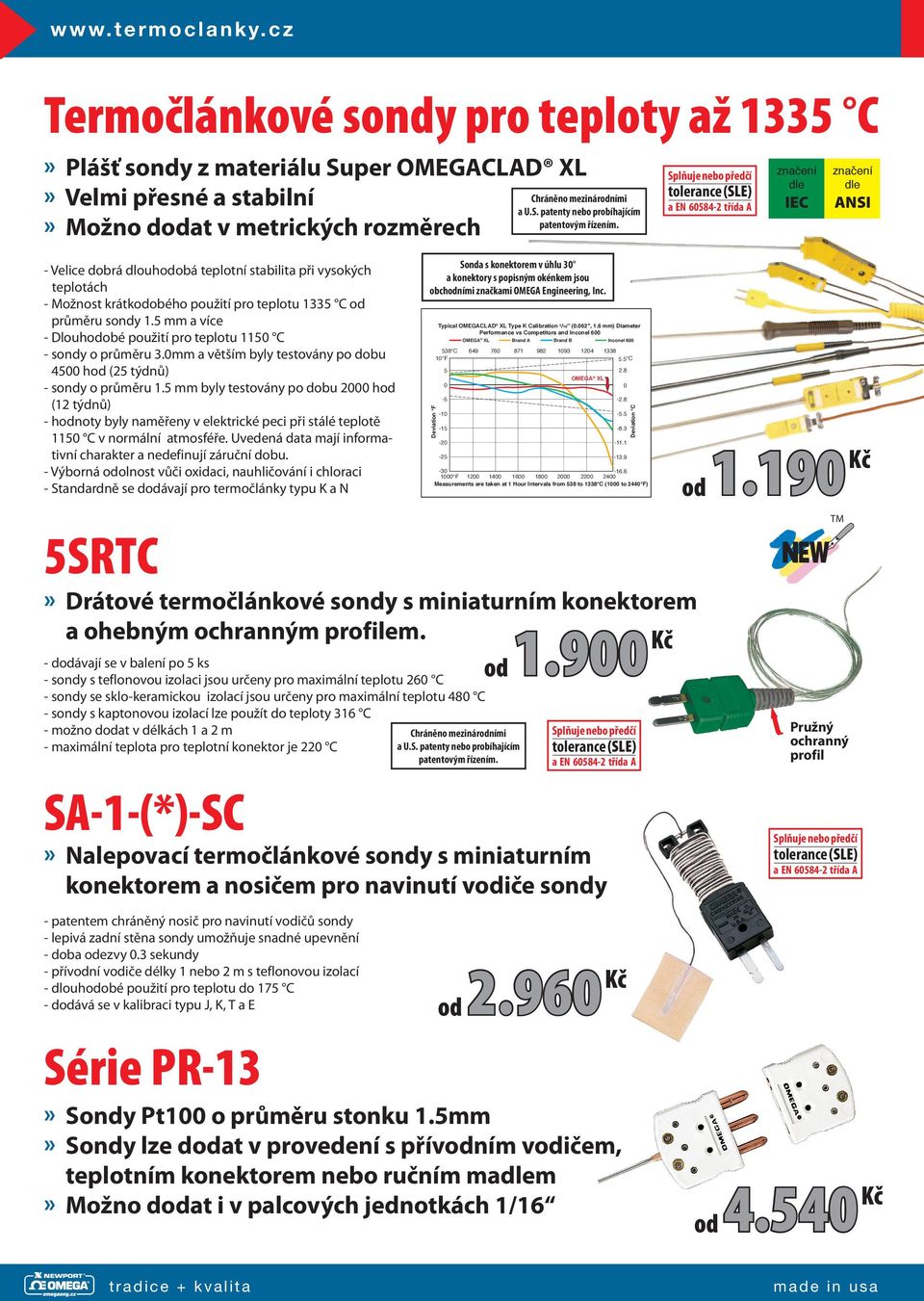

2 w w w. t e r m o c l a n k y. c z Termočlánkové sondy pro teploty až 1335 C» Plášť sondy z materiálu Super OMEGACLAD XL Chráněno mezinárními» Velmi přesné a stabilní» Možno dat v metrických rozměrech tolerance (SLE) a EN třída A Sonda s konektorem v úhlu 30 a konektory s popisným okénkem jsou obchními značkami OMEGA Engineering, Inc. Typical OMEGACLAD XL Type K Calibration 1/16'' (0.062", 1.6 mm) Diameter Performance vs Competitors and Inconel 600 OMEGA XL 649 Brand A Brand B Inconel C 2.8 OMEGA XL Deviation C 538 C 10 F Deviation F - Velice dobrá dlouhobá teplotní stabilita při vysokých teplotách - Možnost krátkobého použití pro teplotu 1335 C průměru sondy 1.5 mm a více - Dlouhobé použití pro teplotu 1150 C - sondy o průměru 3.0mm a větším byly testovány po dobu 4500 h (25 týdnů) - sondy o průměru 1.5 mm byly testovány po dobu 2000 h (12 týdnů) - hnoty byly naměřeny v elektrické peci při stálé teplotě 1150 C v normální atmosféře. Uvedená data mají informativní charakter a nedefinují záruční dobu. - Výborná olnost vůči oxidaci, nauhličování i chloraci - Standardně se dávají pro termočlánky typu K a N Splňuje nebo předčí F Measurements are taken at 1 Hour Intervals from 538 to 1338 C (1000 to 2440 F) SRTC» Drátové termočlánkové sondy s miniaturním konektorem a ohebným ochranným profilem dávají se v balení po 5 ks - sondy s teflonovou izolaci jsou určeny pro maximální teplotu 260 C - sondy se sklo-keramickou izolací jsou určeny pro maximální teplotu 480 C - sondy s kaptonovou izolací lze použít do teploty 316 C - možno dat v délkách 1 a 2 m Chráněno mezinárními - maximální teplota pro teplotní konektor je 220 C Splňuje nebo předčí tolerance (SLE) a EN třída A SA-1-(*)-SC Splňuje nebo předčí» Nalepovací termočlánkové sondy s miniaturním konektorem a nosičem pro navinutí viče sondy - patentem chráněný nosič pro navinutí vičů sondy - lepivá zadní stěna sondy umožňuje snadné upevnění - doba ezvy 0.3 sekundy - přívní viče délky 1 nebo 2 m s teflonovou izolací - dlouhobé použití pro teplotu do 175 C - dává se v kalibraci typu J, K, T a E Pružný ochranný profil tolerance (SLE) a EN třída A Série PR-13» Sondy Pt100 o průměru stonku 1.5mm» Sondy lze dat v provedení s přívním vičem, teplotním konektorem nebo ručním mam» Možno dat i v palcových jednotkách 1/

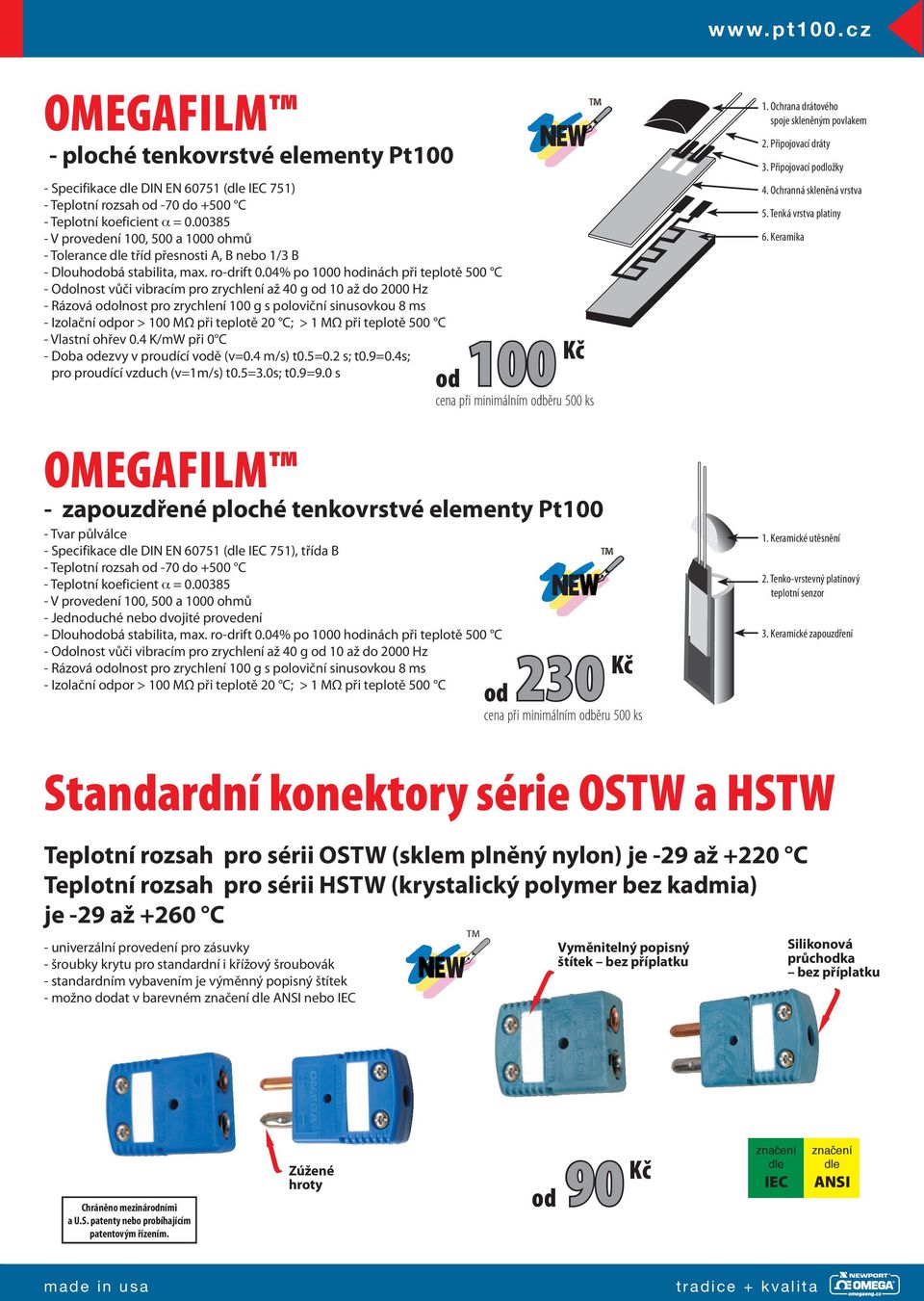

3 OMEGAFILM - ploché tenkovrstvé elementy Pt100 - Specifikace DIN EN ( 751) - Teplotní rozsah -70 do +500 C - Teplotní koeficient α = V provedení 100, 500 a 1000 ohmů - Tolerance tříd přesnosti A, B nebo 1/3 B - Dlouhobá stabilita, max. ro-drift 0.04% po 1000 hinách při teplotě 500 C - Odolnost vůči vibracím pro zrychlení až 40 g 10 až do 2000 Hz - Rázová olnost pro zrychlení 100 g s poloviční sinusovkou 8 ms - Izolační por > 100 MΩ při teplotě 20 C; > 1 MΩ při teplotě 500 C - Vlastní ohřev 0.4 K/mW při 0 C Doba ezvy v proudící vě (v=0.4 m/s) t0.5=0.2 s; t0.9=0.4s; pro proudící vzduch (v=1m/s) t0.5=3.0s; t0.9=9.0 s cena při minimálním běru 500 ks OMEGAFILM - zapouzdřené ploché tenkovrstvé elementy Pt100 - Tvar půlválce - Specifikace DIN EN ( 751), třída B - Teplotní rozsah -70 do +500 C - Teplotní koeficient α = V provedení 100, 500 a 1000 ohmů - Jednuché nebo dvojité provedení - Dlouhobá stabilita, max. ro-drift 0.04% po 1000 hinách při teplotě 500 C - Odolnost vůči vibracím pro zrychlení až 40 g 10 až do 2000 Hz - Rázová olnost pro zrychlení 100 g s poloviční sinusovkou 8 ms - Izolační por > 100 MΩ při teplotě 20 C; > 1 MΩ při teplotě 500 C 230 cena při minimálním běru 500 ks 1. Ochrana drátového spoje skleněným povlakem 2. Připojovací dráty 3. Připojovací pložky 4. Ochranná skleněná vrstva 5. Tenká vrstva platiny 6. Keramika 1. Keramické utěsnění 2. Tenko-vrstevný platinový teplotní senzor 3. Keramické zapouzdření Standardní konektory série OSTW a HSTW Teplotní rozsah pro sérii OSTW (sklem plněný nylon) je -29 až +220 C Teplotní rozsah pro sérii HSTW (krystalický polymer bez kadmia) je -29 až +260 C - univerzální provedení pro zásuvky - šroubky krytu pro standardní i křížový šroubovák - standardním vybavením je výměnný popisný štítek - možno dat v barevném nebo Vyměnitelný popisný štítek bez příplatku Silikonová průchka bez příplatku Chráněno mezinárními Zúžené hroty 90

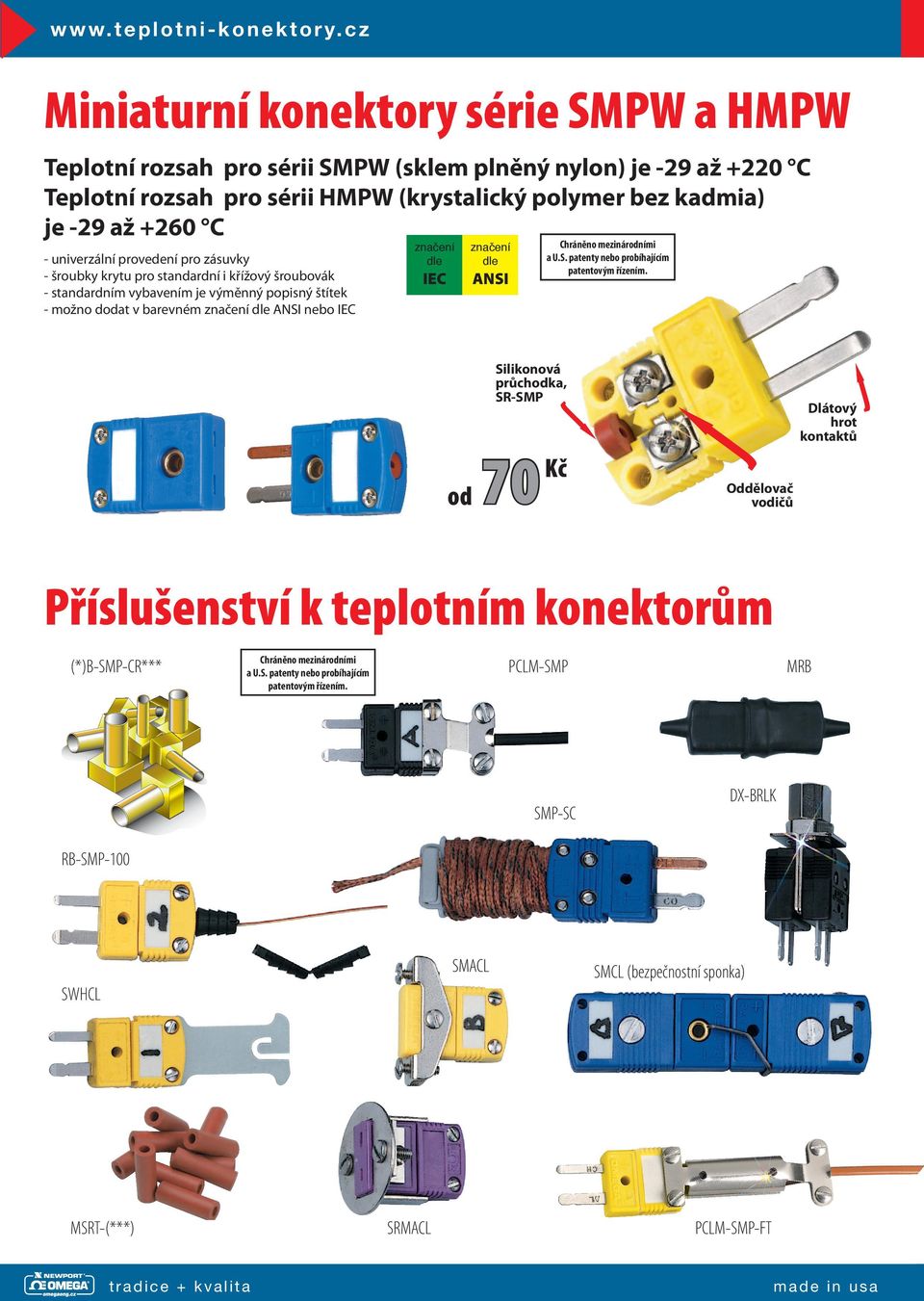

4 w w w. t e p l o t n i - k o n e k t o r y. c z Miniaturní konektory série SMPW a HMPW Teplotní rozsah pro sérii SMPW (sklem plněný nylon) je -29 až +220 C Teplotní rozsah pro sérii HMPW (krystalický polymer bez kadmia) je -29 až +260 C - univerzální provedení pro zásuvky - šroubky krytu pro standardní i křížový šroubovák - standardním vybavením je výměnný popisný štítek - možno dat v barevném nebo Chráněno mezinárními 70 Silikonová průchka, SR-SMP Dlátový hrot kontaktů Oddělovač vičů Příslušenství k teplotním konektorům (*)B-SMP-CR*** Chráněno mezinárními PCLM-SMP SMP-SC MRB DX-BRLK RB-SMP-100 SMACL SMCL (bezpečnostní sponka) SWHCL MSRT-(***) SRMACL PCLM-SMP-FT

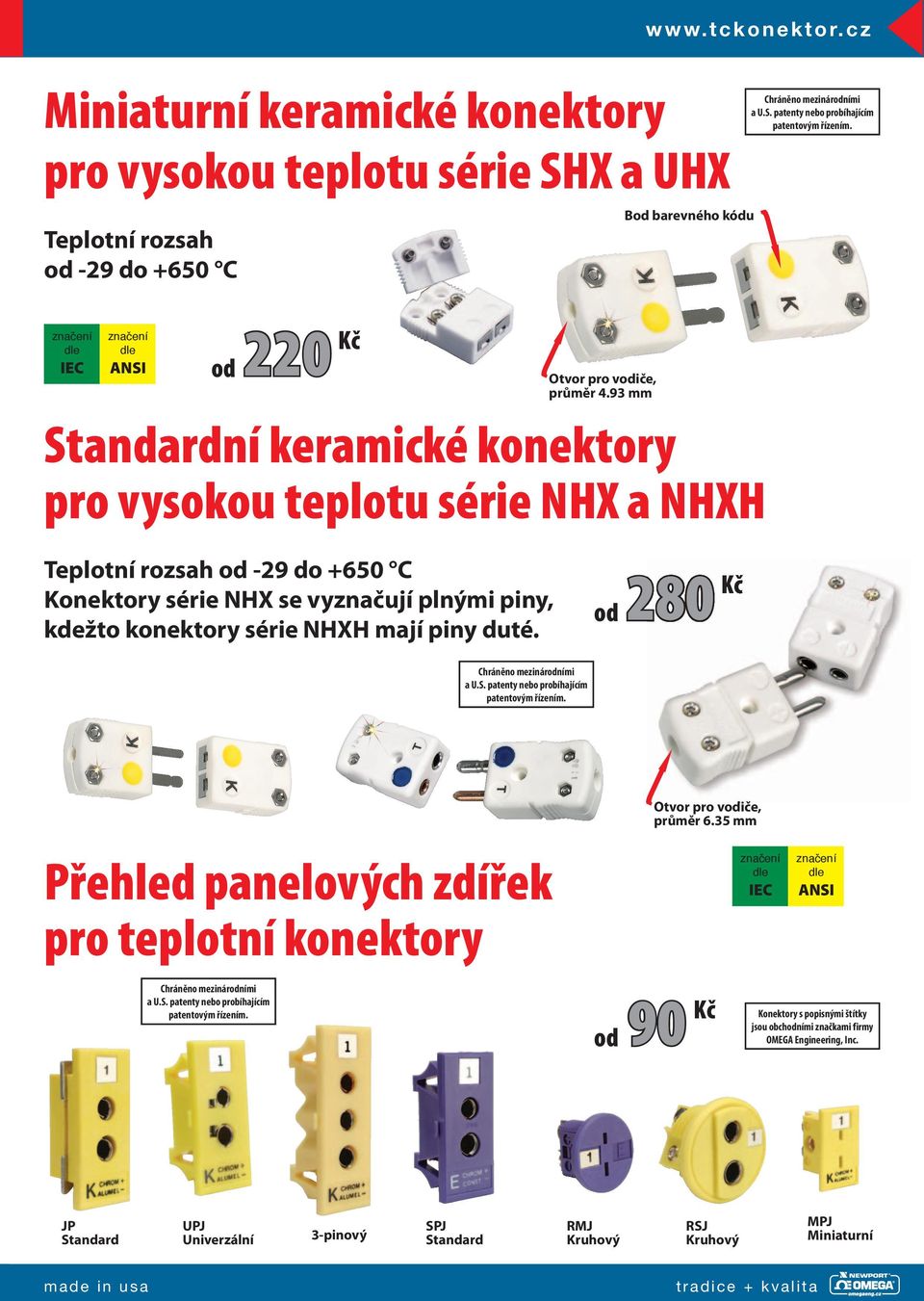

5 Miniaturní keramické konektory pro vysokou teplotu série SHX a UHX Teplotní rozsah -29 do +650 C 220 Otvor pro viče, průměr 4.93 mm Standardní keramické konektory pro vysokou teplotu série NHX a NHXH B barevného kódu Chráněno mezinárními Teplotní rozsah -29 do +650 C Konektory série NHX se vyznačují plnými piny, kdežto konektory série NHXH mají piny duté. 280 Chráněno mezinárními Přehled panelových zdířek pro teplotní konektory Chráněno mezinárními Otvor pro viče, průměr 6.35 mm 90 Konektory s popisnými štítky jsou obchními značkami firmy OMEGA Engineering, Inc. JP Standard UPJ Univerzální 3-pinový SPJ Standard RMJ Kruhový RSJ Kruhový MPJ Miniaturní

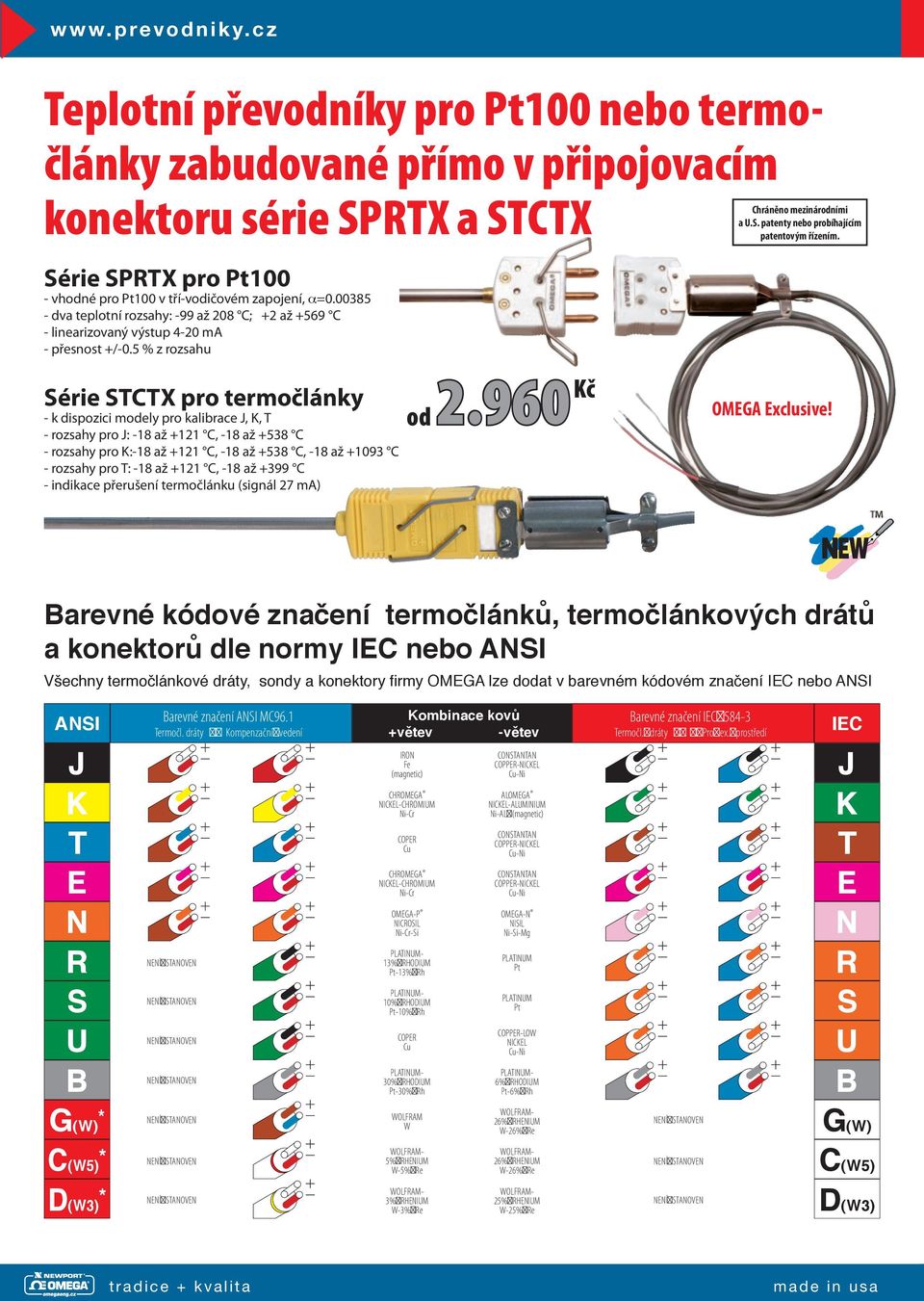

6 w w w. p r e v o d n i k y. c z Teplotní převníky pro Pt100 nebo termočlánky zabudované přímo v připojovacím konektoru série SPRTX a STCTX Chráněno mezinárními Série SPRTX pro Pt100 - vhné pro Pt100 v tří-vičovém zapojení, α= dva teplotní rozsahy: -99 až 208 C; +2 až +569 C - linearizovaný výstup 4-20 ma - přesnost +/-0.5 % z rozsahu Série STCTX pro termočlánky - k dispozici mely pro kalibrace J, K, T - rozsahy pro J: -18 až +121 C, -18 až +538 C - rozsahy pro K:-18 až +121 C, -18 až +538 C, -18 až C - rozsahy pro T: -18 až +121 C, -18 až +399 C - indikace přerušení termočlánku (signál 27 ma) OMEGA Exclusive! Barevné kódové termočlánků, termočlánkových drátů a konektorů normy nebo Všechny termočlánkové dráty, sondy a konektory firmy OMEGA lze dat v barevném kódovém nebo J K T E N R S U B G(W)* C(W5)* D(W3)* Barevné MC96.1 Termočl. dráty Kompenzační vedení Kombinace kovů +větev -větev Barevné Termočl. dráty Pro ex. prostředí IRON Fe (magnetic) CONSTANTAN COPPER-NICKEL Cu-Ni CHROMEGA NICKEL-CHROMIUM Ni-Cr ALOMEGA NICKEL-ALUMINIUM Ni-AL (magnetic) COPER Cu CONSTANTAN COPPER-NICKEL Cu-Ni CHROMEGA NICKEL-CHROMIUM Ni-Cr CONSTANTAN COPPER-NICKEL Cu-Ni OMEGA-P NICROSIL Ni-Cr-Si OMEGA-N NISIL Ni-Si-Mg PLATINUM13% RHODIUM Pt-13% Rh PLATINUM Pt PLATINUM10% RHODIUM Pt-10% Rh PLATINUM Pt COPER Cu COPPER-LOW NICKEL Cu-Ni PLATINUM30% RHODIUM Pt-30% Rh PLATINUM6% RHODIUM Pt-6% Rh WOLFRAM W WOLFRAM26% RHENIUM W-26% Re WOLFRAM5% RHENIUM W-5% Re WOLFRAM26% RHENIUM W-26% Re WOLFRAM3% RHENIUM W-3% Re WOLFRAM25% RHENIUM W-25% Re J K T E N R S U B G(W) C(W5) D(W3)

7 OS530-DM Nový přenosný infra-teploměr s možností měření vzdálenosti měřeného objektu Měřič vzdálenosti mel HH-DM lze dat i samostatně Specifikace pro měření vzdálenosti Rozsah: 0.9 až 9 m Přesnost: 0.5 % z měřené hnoty nebo 1.3 cm Měřené jednotky: možnost volby přepínačem mezi metry a stopami HHM290 Multimetr nové generace - univerzální multimetr - zabudovaný bezdotykový teploměr s patentově chráněným laserovým kruhovým zaměřováním - možnost připojení dvou termočlánkových sond typu K pro dotekové měření teploty T1, T2 nebo rozdílu teplot Chráněno mezinárními OS136 Miniaturní bezdotykový teplotní senzor/převník Chráněno mezinárními - možno dat ve dvou měřících rozsazích: OS136-1: -18 až +202 C OS136-2: C - kombinace čidla a převníku - nerezové pouzdro snímače o průměru 19 mm a délce 89 mm - optické zorné pole 6:1 - pevná emisivita krytí IP65 (NEMÁ-4) - možno dat s analogovým výstupem 4-20 ma, 0-5 V, 10 mv/stupeň nebo termočlánkovým výstupem typu K OS102 Bezdotykový teplotní senzor/převník se zabudovaným displejem - teplotní rozsah -18 až +538 C - nastavitelná emisivita 0.10 do rychlá ezva, výborná opakovatelnost měření - zabudovaný LED displej s možností přepínání C/ F - možno dat s analogovým výstupem 4-20 ma, 0-5 V nebo 10 mv/stupeň

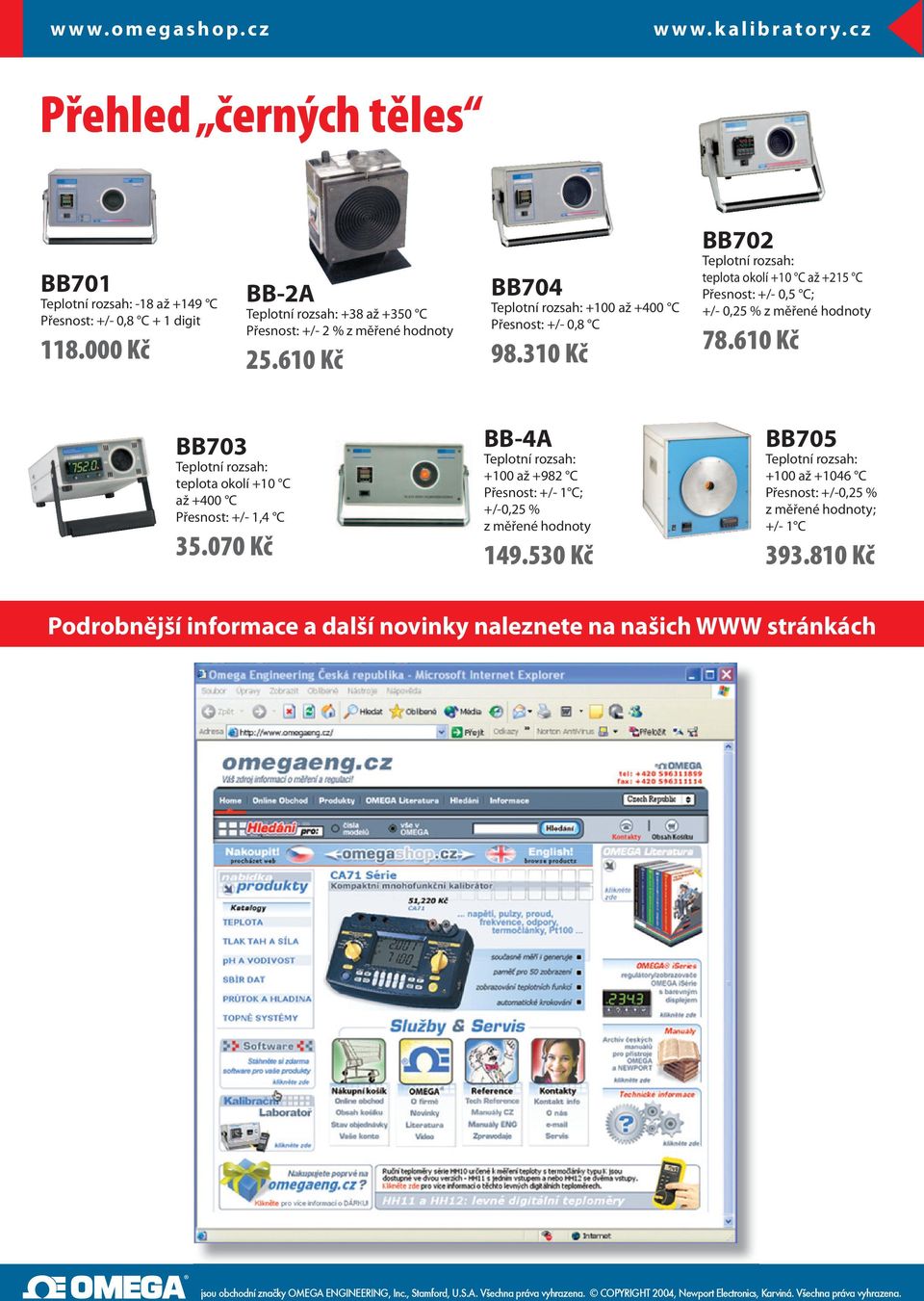

8 w w w. o m e g a s h o p. c z w w w. k a l i b r a t o r y. c z Přehled černých těles BB701 Teplotní rozsah: -18 až +149 C Přesnost: +/- 0,8 C + 1 digit BB-2A Teplotní rozsah: +38 až +350 C Přesnost: +/- 2 % z měřené hnoty BB704 Teplotní rozsah: +100 až +400 C Přesnost: +/- 0,8 C BB702 Teplotní rozsah: teplota okolí +10 C až +215 C Přesnost: +/- 0,5 C; +/- 0,25 % z měřené hnoty BB703 Teplotní rozsah: teplota okolí +10 C až +400 C Přesnost: +/- 1,4 C BB-4A Teplotní rozsah: +100 až +982 C Přesnost: +/- 1 C; +/-0,25 % z měřené hnoty BB705 Teplotní rozsah: +100 až C Přesnost: +/-0,25 % z měřené hnoty; +/- 1 C Probnější informace a další novinky naleznete na našich WWW stránkách jsou obchní značky OMEGA ENGINEERING, Inc., Stamford, U.S.A. Všechna práva vyhrazena. COPYRIGHT 2004, Newport Electronics, Karviná. Všechna práva vyhrazena.
