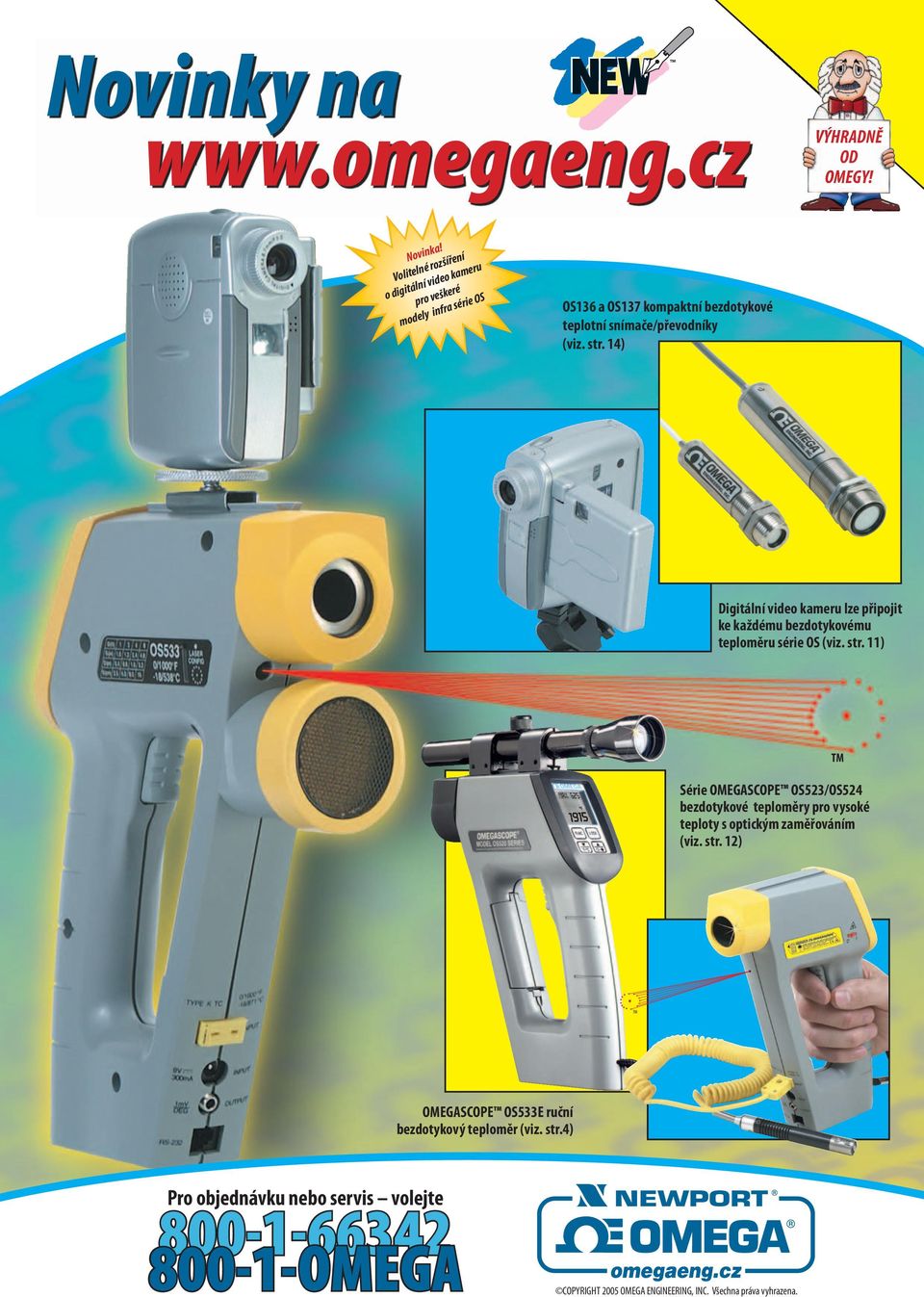

1 Novinky na VÝHRADNĚ OD OMEGY! Novinka! Volitelné rozšíření o digitální video kameru pro veškeré modely infra série OS OS136 a OS137 kompaktní bezdotykové teplotní snímače/převodníky (viz. str. 14) Digitální video kameru lze připojit ke každému bezdotykovému teploměru série OS (viz. str. 11) Série OMEGASCOPE OS523/OS524 bezdotykové teploměry pro vysoké teploty s optickým zaměřováním (viz. str. 12) OMEGASCOPE OS533E ruční bezdotykový teploměr (viz. str.4) Pro objednávku nebo servis volejte OMEGA COPYRIGHT 2005 OMEGA ENGINEERING, INC. Všechna práva vyhrazena.

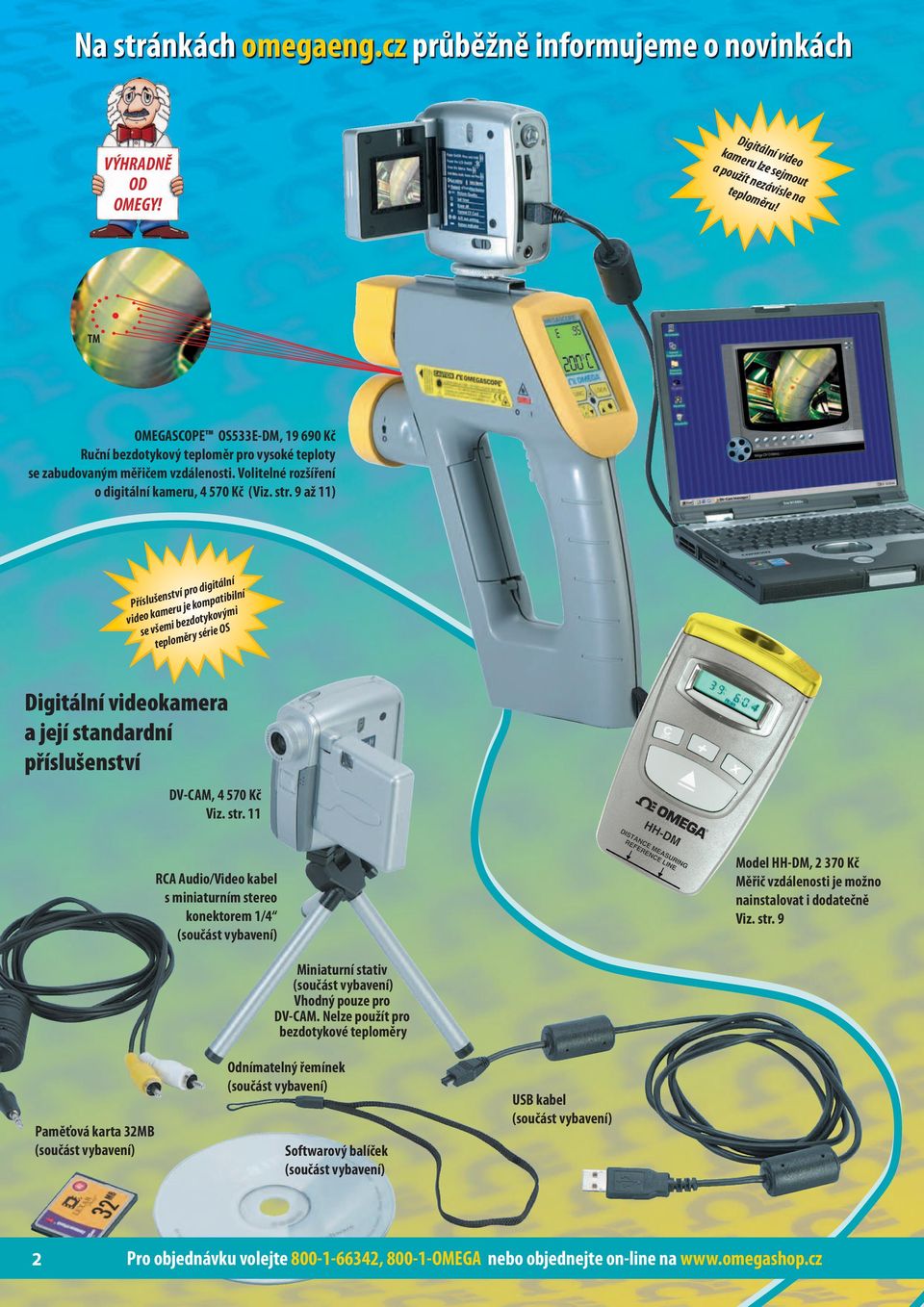

2 Na stránkách omegaeng.cz průběžně informujeme o novinkách VÝHRADNĚ OD OMEGY! Digitální video kameru lze sejmout a použít nezávisle na teploměru! OMEGASCOPE OS533E-DM, Kč Ruční bezdotykový teploměr pro vysoké teploty se zabudovaným měřičem vzdálenosti. Volitelné rozšíření o digitální kameru, Kč (Viz. str. 9 až 11) Příslušenství pro digitální video kameru je kompatibilní se všemi bezdotykovými teploměry série OS Digitální videokamera a její standardní příslušenství DV-CAM, Kč Viz. str. 11 RCA Audio/Video kabel s miniaturním stereo konektorem 1/4 (součást vybavení) Model HH-DM, Kč Měřič vzdálenosti je možno nainstalovat i dodatečně Viz. str. 9 Paměťová karta 32MB (součást vybavení) Miniaturní stativ (součást vybavení) Vhodný pouze pro DV-CAM. Nelze použít pro bezdotykové teploměry Odnímatelný řemínek (součást vybavení) Softwarový balíček (součást vybavení) USB kabel (součást vybavení) 2 Pro objednávku volejte , OMEGA nebo objednejte on-line na

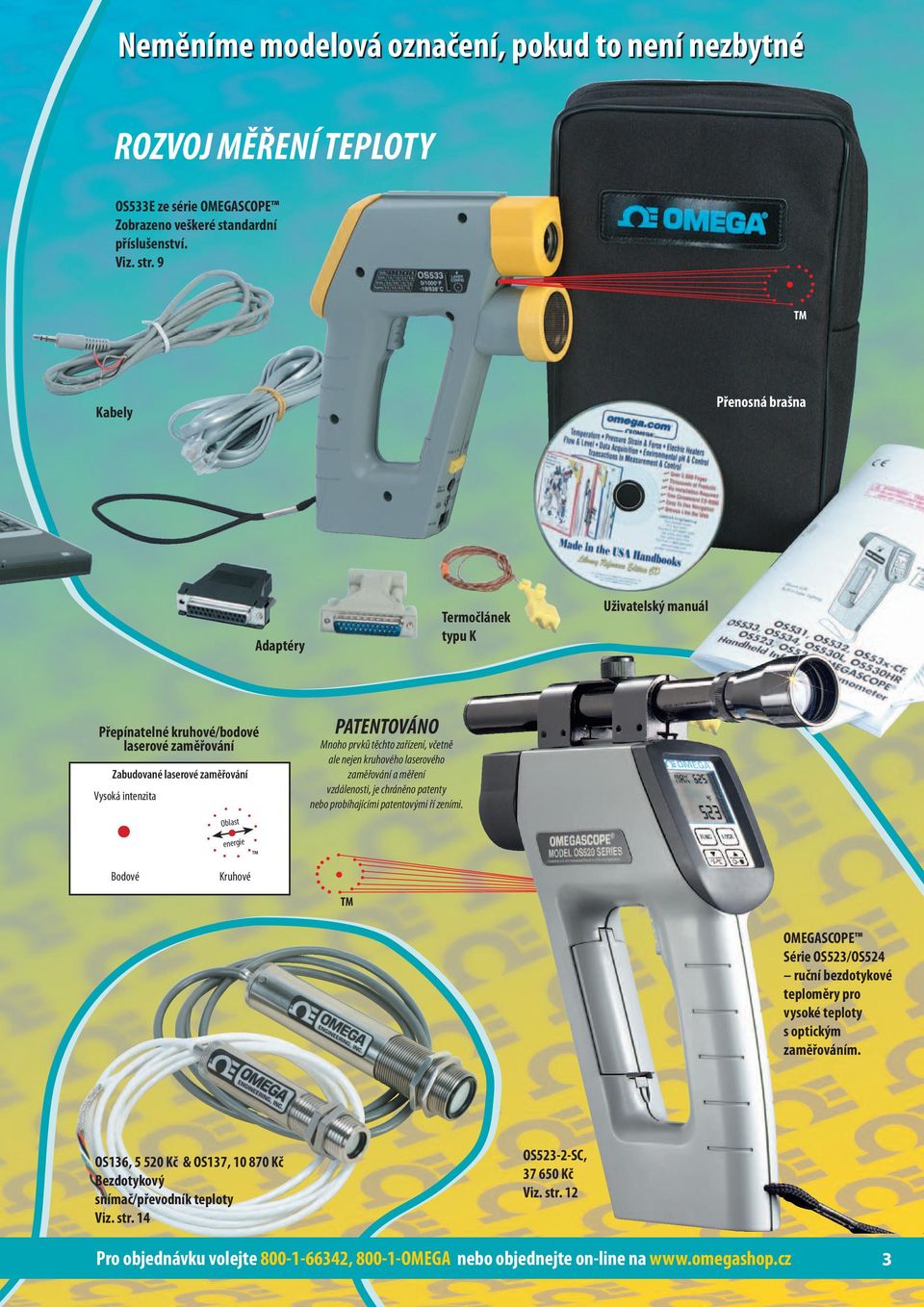

3 Neměníme modelová označení, pokud to není nezbytné ROZVOJ MĚŘENÍ TEPLOTY OS533E ze série OMEGASCOPE Zobrazeno veškeré standardní příslušenství. Viz. str. 9 Kabely Přenosná brašna Adaptéry Termočlánek typu K Uživatelský manuál Přepínatelné kruhové/bodové laserové zaměřování Zabudované laserové zaměřování Vysoká intenzita Bodové Oblast energie Kruhové PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými ří zeními. OMEGASCOPE Série OS523/OS524 ruční bezdotykové teploměry pro vysoké teploty s optickým zaměřováním. OS136, Kč & OS137, Kč Bezdotykový snímač/převodník teploty Viz. str. 14 OS523-2-SC, Kč Viz. str. 12 Pro objednávku volejte , OMEGA nebo objednejte on-line na 3

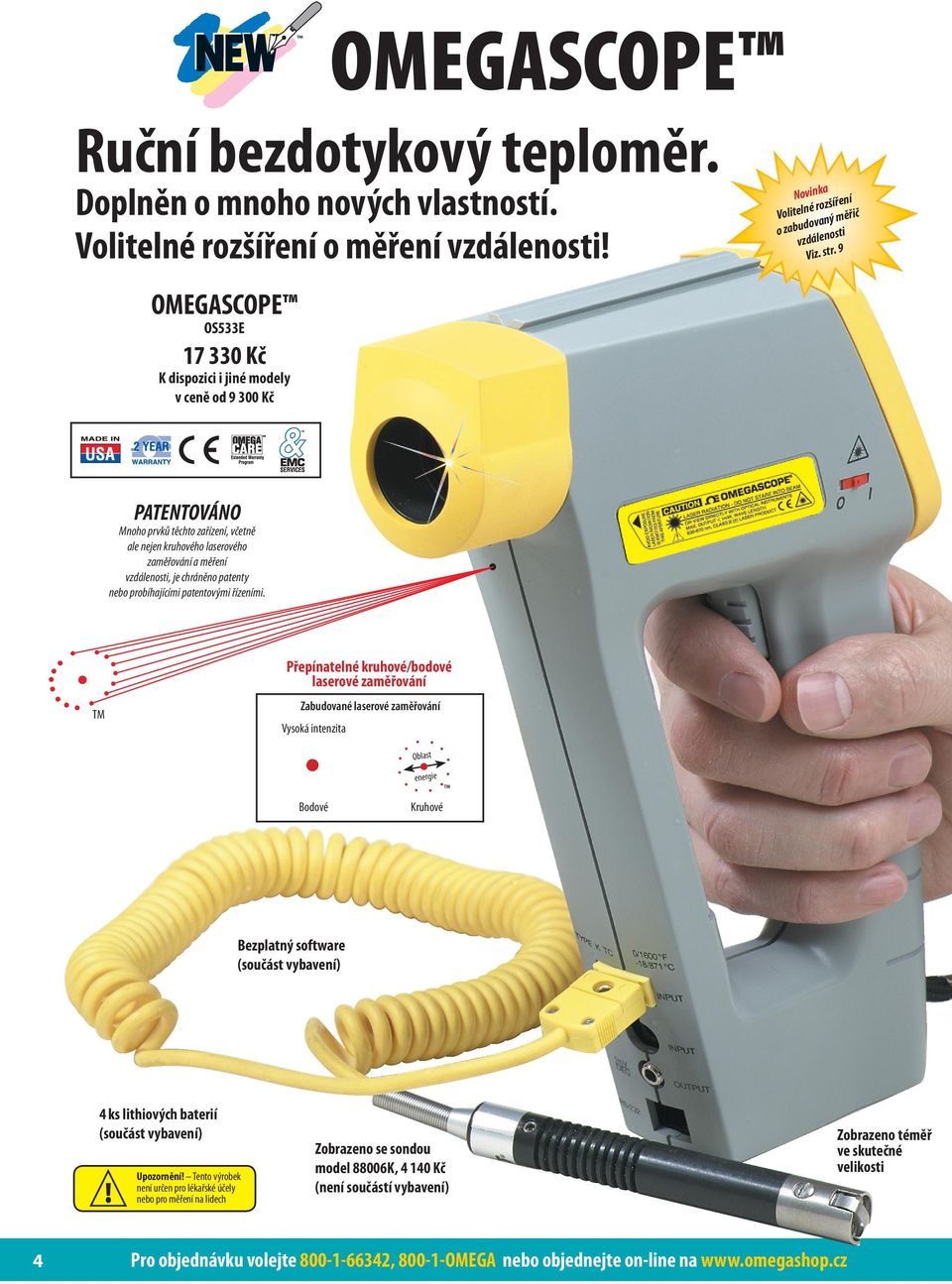

4 OMEGASCOPE Ruční bezdotykový teploměr. Doplněn o mnoho nových vlastností. Volitelné rozšíření o měření vzdálenosti! a Novink ení zšíř o r é Voliteln aný měřič ov o zabud nosti vzdále 9 Viz. str. OMEGASCOPE OS533E Kč K dispozici i jiné modely v ceně od Kč PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Přepínatelné kruhové/bodové laserové zaměřování Zabudované laserové zaměřování Vysoká intenzita Oblast energie Bodové Kruhové Bezplatný software (součást vybavení) 4 ks lithiových baterií (součást vybavení)! 4 Upozornění! Tento výrobek není určen pro lékařské účely nebo pro měření na lidech Zobrazeno se sondou model 88006K, Kč (není součástí vybavení) Zobrazeno téměř ve skutečné velikosti Pro objednávku volejte , OMEGA nebo objednejte on-line na

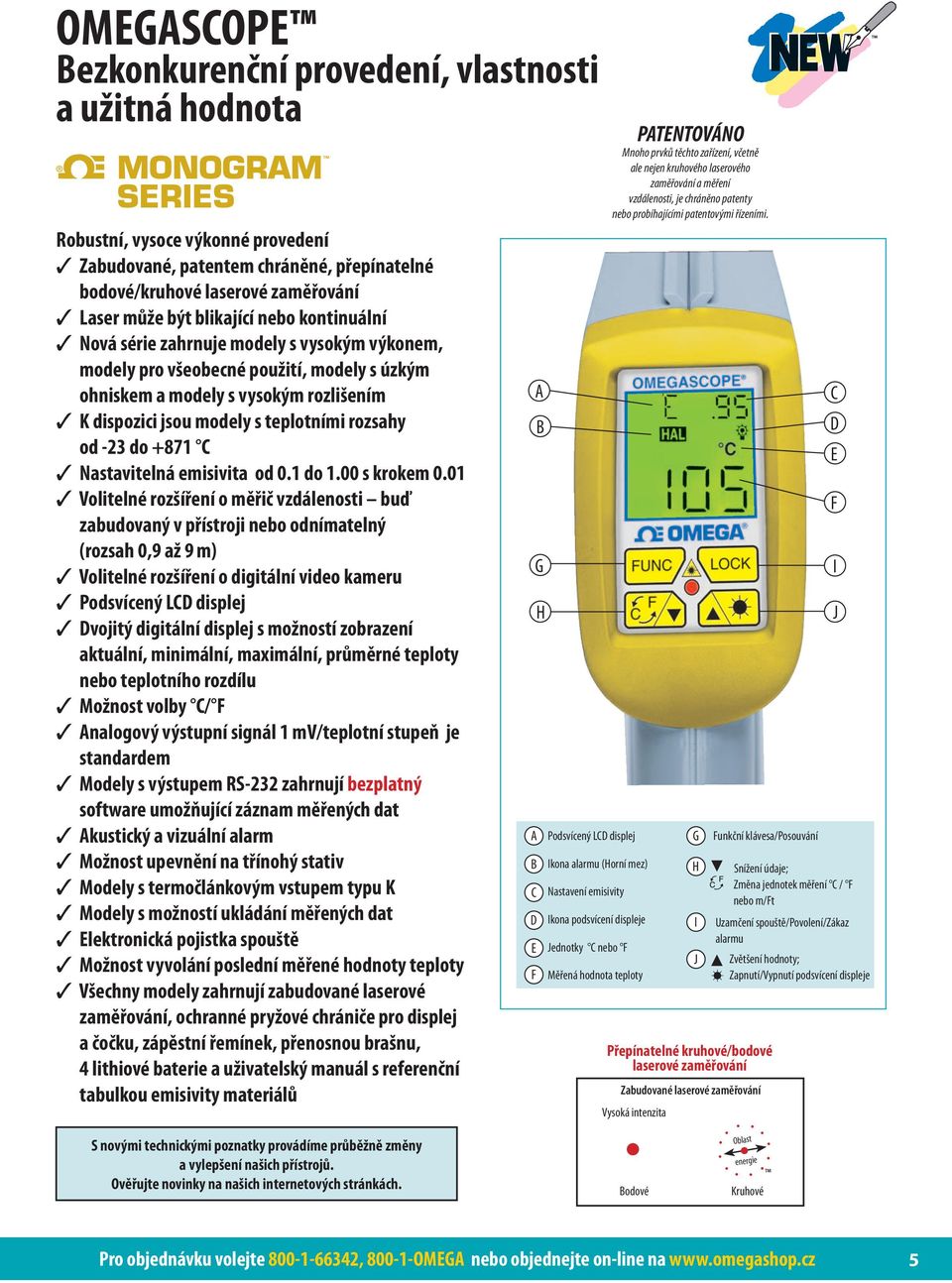

5 OMEGASCOPE Bezkonkurenční provedení, vlastnosti a užitná hodnota Robustní, vysoce výkonné provedení Zabudované, patentem chráněné, přepínatelné bodové/kruhové laserové zaměřování Laser může být blikající nebo kontinuální Nová série zahrnuje modely s vysokým výkonem, modely pro všeobecné použití, modely s úzkým ohniskem a modely s vysokým rozlišením K dispozici jsou modely s teplotními rozsahy od -23 do +871 C Nastavitelná emisivita od 0.1 do 1.00 s krokem 0.01 Volitelné rozšíření o měřič vzdálenosti buď zabudovaný v přístroji nebo odnímatelný (rozsah 0,9 až 9 m) Volitelné rozšíření o digitální video kameru Podsvícený LCD displej Dvojitý digitální displej s možností zobrazení aktuální, minimální, maximální, průměrné teploty nebo teplotního rozdílu Možnost volby C/ F Analogový výstupní signál 1 mv/teplotní stupeň je standardem Modely s výstupem RS-232 zahrnují bezplatný software umožňující záznam měřených dat Akustický a vizuální alarm Možnost upevnění na třínohý stativ Modely s termočlánkovým vstupem typu K Modely s možností ukládání měřených dat Elektronická pojistka spouště Možnost vyvolání poslední měřené hodnoty teploty Všechny modely zahrnují zabudované laserové zaměřování, ochranné pryžové chrániče pro displej a čočku, zápěstní řemínek, přenosnou brašnu, 4 lithiové baterie a uživatelský manuál s referenční tabulkou emisivity materiálů A B C D E F A B G H Podsvícený LCD displej Ikona alarmu (Horní mez) Nastavení emisivity Ikona podsvícení displeje Jednotky C nebo F Měřená hodnota teploty PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Funkční klávesa/posouvání Přepínatelné kruhové/bodové laserové zaměřování Zabudované laserové zaměřování Vysoká intenzita G H I J C D E Snížení údaje; Změna jednotek měření C / F nebo m/ft Uzamčení spouště/povolení/zákaz alarmu Zvětšení hodnoty; Zapnutí/Vypnutí podsvícení displeje F I J S novými technickými poznatky provádíme průběžně změny a vylepšení našich přístrojů. Ověřujte novinky na našich internetových stránkách. Bodové Oblast energie Kruhové Pro objednávku volejte , OMEGA nebo objednejte on-line na 5

6 OMEGASCOPE Série ručních bezdotykových teploměrů Standardní vlastnosti Zabudované laserové zaměřování Vysoká intenzita Oblast Bodové energie Kruhové Přepínatelné kruhové/bodové laserové zaměřování Patentem chráněné laserové zaměřování s přepínatelným bodovým/kruhovým typem zaměření Uchycení na třínohý stativ Spínač laseru Patentem chráněné přepínatelné kruhové/ bodové laserové zaměřování Analogový výstup Standard pro všechny modely Velký, podsvícený displej V kombinaci se svými výkonnými vlastnostmi nabízejí přenosné bezdotykové teploměry série OS530 řešení pro mnoho aplikací bezdotykového měření teploty. Nastavitelná emisivita s krokem 0.01 poskytuje přístrojům série OS530 přizpůsobivost pro měření různých povrchů. Dvojitý LCD displej s podsvícením umožňuje zobrazení měřené hodnoty, maximální, minimální, průměrné hodnoty nebo rozdílu teplot. Uživatel získá letmým pohledem více informací. Zabudované laserové zaměřování vytváří kruh z 12 bodů, který vytyčuje měřenou plochu. OS530 rovněž umožňují nastavení alarmu (horní meze), jehož dosažení je indikováno akustickým signálem i vizuálně. Standardní analogový výstup 1 mv/stupeň umožňuje propojení přístroje se záznamovým zařízením včetně zapisovačů, záznamníků dat a počítačů. 6 Pro objednávku volejte , OMEGA nebo objednejte on-line na

7 OMEGASCOPE Ruční bezdotykové teploměry Zorná pole Vzdálenost čočky snímače od měřeného objektu (FT) Vzdálenost čočky snímače od měřeného objektu (FT) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) * Průměr plochy měřen při 90% energie Vzdálenost čočky snímače od měřeného objektu (CM) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) 1' 20" 2' 1.0" " 1.0" 1.8" 1.2" cm * Průměr plochy měřen při 90% energie 3' 4' 5' 6' 7' 2.4" " " Vzdálenost čočky snímače od měřeného objektu (CM) 4.2" D:S = 20:1 8' 4.8" S530LE, OS530LE-DM, OS532E a OS532E-DM 0S530HRE, OS530HRE-DM, OS533E a OS533E-DM Vzdálenost čočky snímače od měřeného objektu (FT) Vzdálenost čočky snímače od měřeného objektu (IN) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) 1.0" 1' 2' " 30" cm * Průměr plochy měřen při 90% energie 3' 4' 5' 6' 7' 8' 9' 1.6" 1.2" 2.0" " " 3.2" Vzdálenost čočky snímače od měřeného objektu (CM) 3.6" D:S = 30:1 10' 4.0" Průměr měřené plochy* (MM) Průměr měřené plochy* (IN) 0 0.9" ".45" 11.5 * Průměr plochy měřen při 90% energie " 9" 12" 15".15" " " D:S = 40: Vzdálenost čočky snímače od měřeného objektu (CM) 1.17" S534E a OS534E-DM, 0S530LE-CF, OS533E-CF a OS534E-CF Bližší informace pro měření vzdálenosti a digitální video kameru najdete na stranách 9 a 11. Bezplatný software pro monitorování měřených dat je součástí většiny modelů. Pro objednávku volejte , OMEGA nebo objednejte on-line na 7

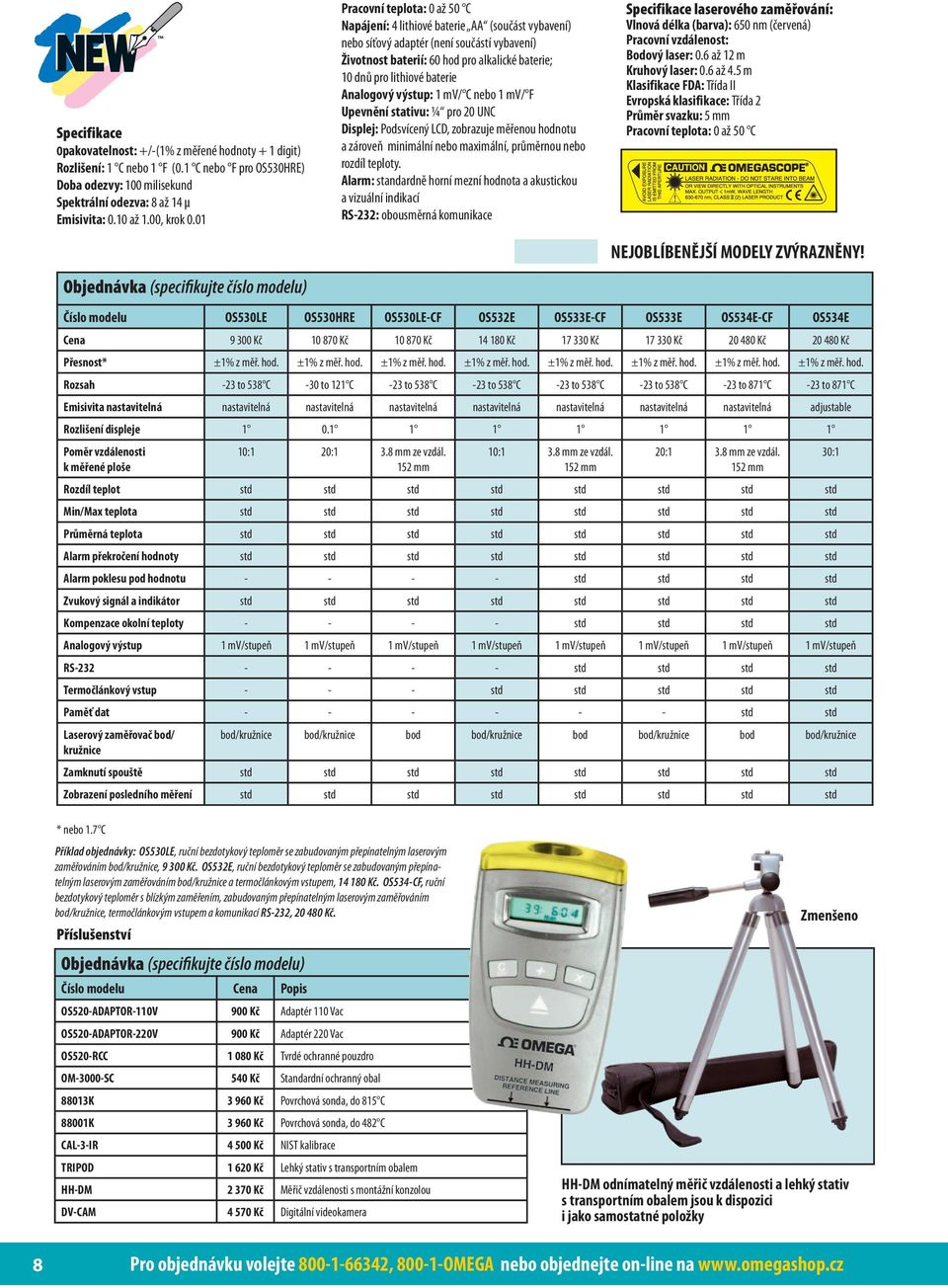

8 Specifikace Opakovatelnost: +/-(1% z měřené hodnoty + 1 digit) Rozlišení: 1 C nebo 1 F (0.1 C nebo F pro OS530HRE) Doba odezvy: 100 milisekund Spektrální odezva: 8 až 14 μ Emisivita: 0.10 až 1.00, krok 0.01 Objednávka (specifikujte číslo modelu) Pracovní teplota: 0 až 50 C Napájení: 4 lithiové baterie AA (součást vybavení) nebo síťový adaptér (není součástí vybavení) Životnost baterií: 60 hod pro alkalické baterie; 10 dnů pro lithiové baterie Analogový výstup: 1 mv/ C nebo 1 mv/ F Upevnění stativu: ¼ pro 20 UNC Displej: Podsvícený LCD, zobrazuje měřenou hodnotu a zároveň minimální nebo maximální, průměrnou nebo rozdíl teploty. Alarm: standardně horní mezní hodnota a akustickou a vizuální indikací RS-232: obousměrná komunikace Specifikace laserového zaměřování: Vlnová délka (barva): 650 nm (červená) Pracovní vzdálenost: Bodový laser: 0.6 až 12 m Kruhový laser: 0.6 až 4.5 m Klasifikace FDA: Třída II Evropská klasifikace: Třída 2 Průměr svazku: 5 mm Pracovní teplota: 0 až 50 C NEJOBLÍBENĚJŠÍ MODELY ZVÝRAZNĚNY! Číslo modelu OS530LE OS530HRE OS530LE-CF OS532E OS533E-CF OS533E OS534E-CF OS534E Cena Kč Kč Kč Kč Kč Kč Kč Kč Přesnost* ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. Rozsah -23 to 538 C -30 to 121 C -23 to 538 C -23 to 538 C -23 to 538 C -23 to 538 C -23 to 871 C -23 to 871 C Emisivita nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná adjustable Rozlišení displeje Poměr vzdálenosti k měřené ploše 10:1 20:1 3.8 mm ze vzdál. 152 mm 10:1 3.8 mm ze vzdál. 152 mm 20:1 3.8 mm ze vzdál. 152 mm Rozdíl teplot std std std std std std std std Min/Max teplota std std std std std std std std Průměrná teplota std std std std std std std std Alarm překročení hodnoty std std std std std std std std Alarm poklesu pod hodnotu std std std std Zvukový signál a indikátor std std std std std std std std Kompenzace okolní teploty std std std std Analogový výstup 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň RS std std std std Termočlánkový vstup std std std std std Paměť dat std std Laserový zaměřovač bod/ bod/kružnice bod/kružnice bod bod/kružnice bod bod/kružnice bod bod/kružnice kružnice Zamknutí spouště std std std std std std std std Zobrazení posledního měření std std std std std std std std 30:1 * nebo 1.7 C Příklad objednávky: OS530LE, ruční bezdotykový teploměr se zabudovaným přepínatelným laserovým zaměřováním bod/kružnice, Kč. OS532E, ruční bezdotykový teploměr se zabudovaným přepínatelným laserovým zaměřováním bod/kružnice a termočlánkovým vstupem, Kč. OS534-CF, ruční bezdotykový teploměr s blízkým zaměřením, zabudovaným přepínatelným laserovým zaměřováním bod/kružnice, termočlánkovým vstupem a komunikací RS-232, Kč. Příslušenství Objednávka (specifikujte číslo modelu) Číslo modelu Cena Popis OS520-ADAPTOR-110V 900 Kč Adaptér 110 Vac OS520-ADAPTOR-220V 900 Kč Adaptér 220 Vac OS520-RCC Kč Tvrdé ochranné pouzdro OM-3000-SC 540 Kč Standardní ochranný obal 88013K Kč Povrchová sonda, do 815 C 88001K Kč Povrchová sonda, do 482 C CAL-3-IR Kč NIST kalibrace TRIPOD Kč Lehký stativ s transportním obalem HH-DM Kč Měřič vzdálenosti s montážní konzolou DV-CAM Kč Digitální videokamera Zmenšeno HH-DM odnímatelný měřič vzdálenosti a lehký stativ s transportním obalem jsou k dispozici i jako samostatné položky 8 Pro objednávku volejte , OMEGA nebo objednejte on-line na

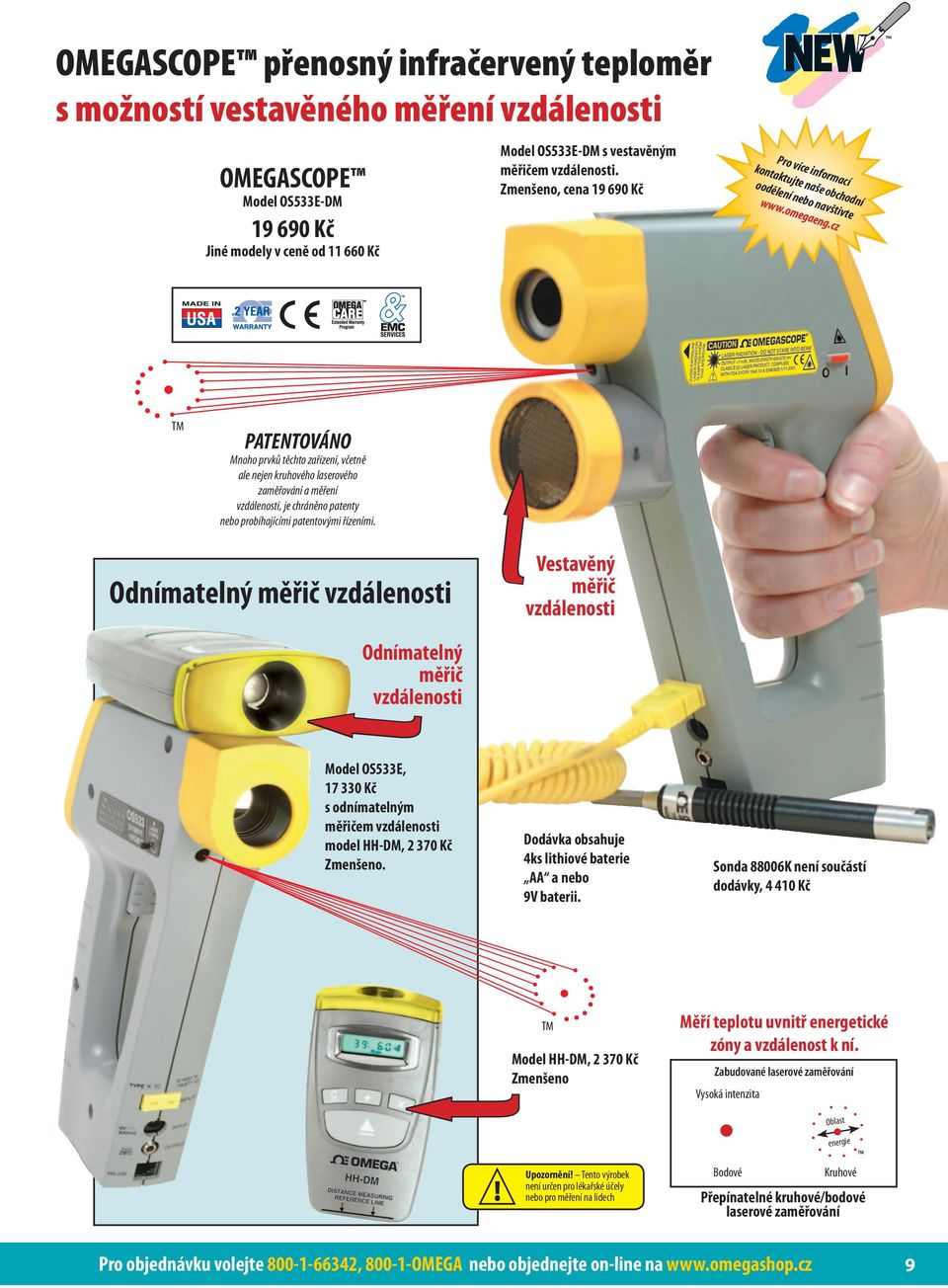

9 OMEGASCOPE přenosný infračervený teploměr s možností vestavěného měření vzdálenosti OMEGASCOPE Model OS533E-DM Kč Jiné modely v ceně od Kč Model OS533E-DM s vestavěným měřičem vzdálenosti. Zmenšeno, cena Kč Pro více informací kontaktujte naše obchodní oodělení nebo navštivte PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Odnímatelný měřič vzdálenosti Vestavěný měřič vzdálenosti Odnímatelný měřič vzdálenosti Model OS533E, Kč s odnímatelným měřičem vzdálenosti model HH-DM, Kč Zmenšeno. Dodávka obsahuje 4ks lithiové baterie AA a nebo 9V baterii. Sonda 88006K není součástí dodávky, Kč! Model HH-DM, Kč Zmenšeno Upozornění! Tento výrobek není určen pro lékařské účely nebo pro měření na lidech Měří teplotu uvnitř energetické zóny a vzdálenost k ní. Zabudované laserové zaměřování Vysoká intenzita Bodové Oblast energie Kruhové Přepínatelné kruhové/bodové laserové zaměřování Pro objednávku volejte , OMEGA nebo objednejte on-line na 9

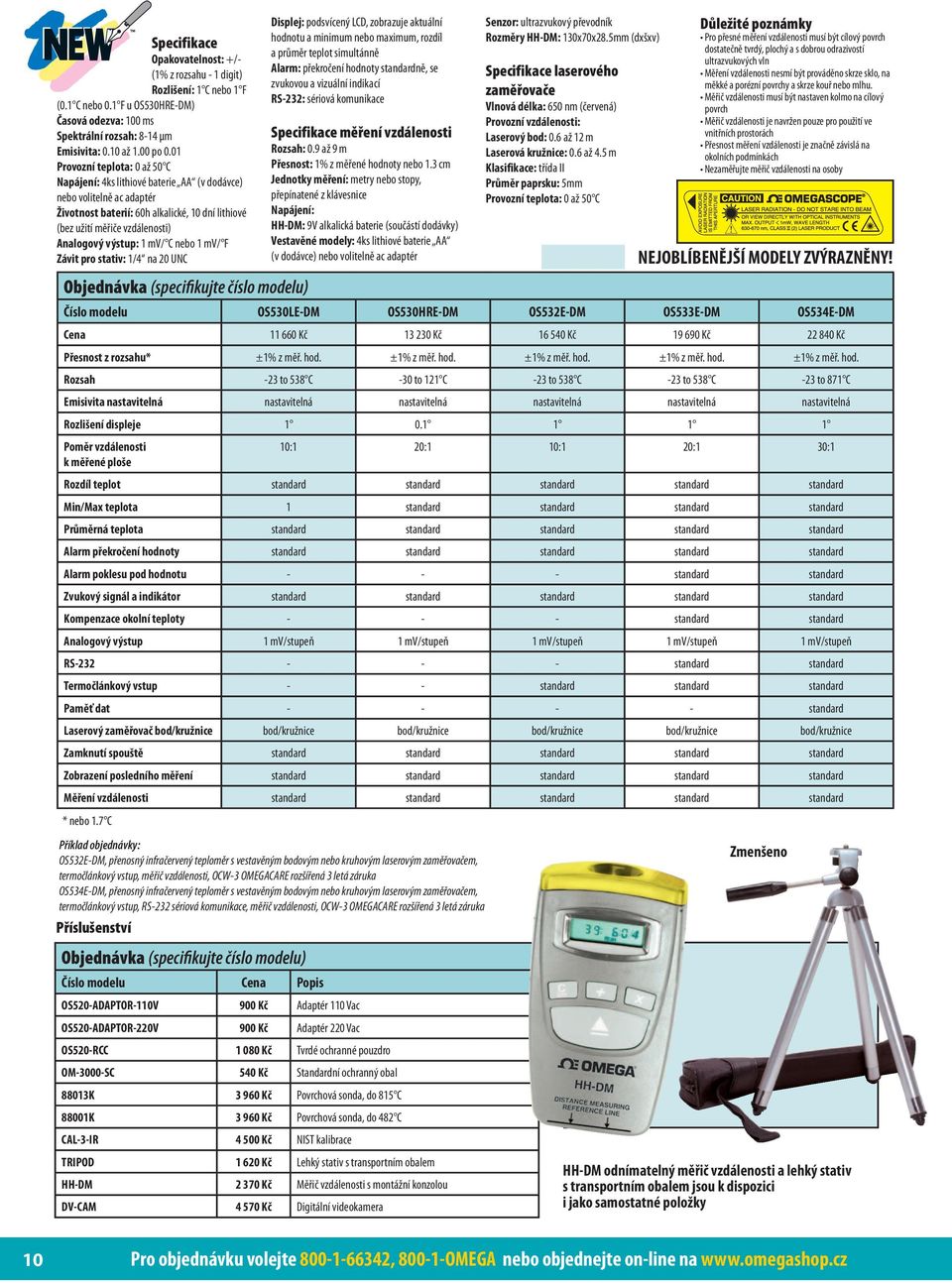

10 Specifikace Opakovatelnost: +/- (1% z rozsahu - 1 digit) Rozlišení: 1 C nebo 1 F (0.1 C nebo 0.1 F u OS530HRE-DM) Časová odezva: 100 ms Spektrální rozsah: 8-14 μm Emisivita: 0.10 až 1.00 po 0.01 Provozní teplota: 0 až 50 C Napájení: 4ks lithiové baterie AA (v dodávce) nebo volitelně ac adaptér Životnost baterií: 60h alkalické, 10 dní lithiové (bez užití měřiče vzdálenosti) Analogový výstup: 1 mv/ C nebo 1 mv/ F Závit pro stativ: 1/4 na 20 UNC Objednávka (specifikujte číslo modelu) Displej: podsvícený LCD, zobrazuje aktuální hodnotu a minimum nebo maximum, rozdíl a průměr teplot simultánně Alarm: překročení hodnoty standardně, se zvukovou a vizuální indikací RS-232: sériová komunikace Specifikace měření vzdálenosti Rozsah: 0.9 až 9 m Přesnost: 1% z měřené hodnoty nebo 1.3 cm Jednotky měření: metry nebo stopy, přepínatené z klávesnice Napájení: HH-DM: 9V alkalická baterie (součástí dodávky) Vestavěné modely: 4ks lithiové baterie AA (v dodávce) nebo volitelně ac adaptér Senzor: ultrazvukový převodník Rozměry HH-DM: 130x70x28.5mm (dxšxv) Specifikace laserového zaměřovače Vlnová délka: 650 nm (červená) Provozní vzdálenosti: Laserový bod: 0.6 až 12 m Laserová kružnice: 0.6 až 4.5 m Klasifikace: třída II Průměr paprsku: 5mm Provozní teplota: 0 až 50 C Důležité poznámky Pro přesné měření vzdálenosti musí být cílový povrch dostatečně tvrdý, plochý a s dobrou odrazivostí ultrazvukových vln Měření vzdálenosti nesmí být prováděno skrze sklo, na měkké a porézní povrchy a skrze kouř nebo mlhu. Měřič vzdálenosti musí být nastaven kolmo na cílový povrch Měřič vzdálenosti je navržen pouze pro použití ve vnitřních prostorách Přesnost měření vzdálenosti je značně závislá na okolních podmínkách Nezaměřujte měřič vzdálenosti na osoby NEJOBLÍBENĚJŠÍ MODELY ZVÝRAZNĚNY! Číslo modelu OS530LE-DM OS530HRE-DM OS532E-DM OS533E-DM OS534E-DM Cena Kč Kč Kč Kč Kč Přesnost z rozsahu* ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. ±1% z měř. hod. Rozsah -23 to 538 C -30 to 121 C -23 to 538 C -23 to 538 C -23 to 871 C Emisivita nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná nastavitelná Rozlišení displeje Poměr vzdálenosti k měřené ploše 10:1 20:1 10:1 20:1 30:1 Rozdíl teplot standard standard standard standard standard Min/Max teplota 1 standard standard standard standard Průměrná teplota standard standard standard standard standard Alarm překročení hodnoty standard standard standard standard standard Alarm poklesu pod hodnotu standard standard Zvukový signál a indikátor standard standard standard standard standard Kompenzace okolní teploty standard standard Analogový výstup 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň 1 mv/stupeň RS standard standard Termočlánkový vstup - - standard standard standard Paměť dat standard Laserový zaměřovač bod/kružnice bod/kružnice bod/kružnice bod/kružnice bod/kružnice bod/kružnice Zamknutí spouště standard standard standard standard standard Zobrazení posledního měření standard standard standard standard standard Měření vzdálenosti standard standard standard standard standard * nebo 1.7 C Příklad objednávky: OS532E-DM, přenosný infračervený teploměr s vestavěným bodovým nebo kruhovým laserovým zaměřovačem, termočlánkový vstup, měřič vzdálenosti, OCW-3 OMEGACARE rozšířená 3 letá záruka OS534E-DM, přenosný infračervený teploměr s vestavěným bodovým nebo kruhovým laserovým zaměřovačem, termočlánkový vstup, RS-232 sériová komunikace, měřič vzdálenosti, OCW-3 OMEGACARE rozšířená 3 letá záruka Příslušenství Zmenšeno Objednávka (specifikujte číslo modelu) Číslo modelu Cena Popis OS520-ADAPTOR-110V 900 Kč Adaptér 110 Vac OS520-ADAPTOR-220V 900 Kč Adaptér 220 Vac OS520-RCC Kč Tvrdé ochranné pouzdro OM-3000-SC 540 Kč Standardní ochranný obal 88013K Kč Povrchová sonda, do 815 C 88001K Kč Povrchová sonda, do 482 C CAL-3-IR Kč NIST kalibrace TRIPOD Kč Lehký stativ s transportním obalem HH-DM Kč Měřič vzdálenosti s montážní konzolou DV-CAM Kč Digitální videokamera HH-DM odnímatelný měřič vzdálenosti a lehký stativ s transportním obalem jsou k dispozici i jako samostatné položky 10 Pro objednávku volejte , OMEGA nebo objednejte on-line na

11 Digitální video kamera Pracuje se všemi infrateploměry série OMEGASCOPE PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Digitální video kameru lze sejmout a použít nezávisle na teploměru! Barevný LCD displej 35,6 mm Paměťová karta 32MB USB port Zabudovaný mikrofon a reproduktor Digitální videokamera snímkování jednotlivých obrazů Digitální hlasový záznamník Výstup na TV Podpora Windows 98SE/ME/ 2000/XP DV Cam Manager Microsoft NetMeeting VideoLive Mail Ulead DVD MovieFactory SE Basic Photo Express Photo Explorer Spořič energie 10 s Automatické vypnutí při nečinnosti nad 60s Referenční tabulka Paměť (MB) jednotlivé obrázky (1280 x 1024) klipy AVI (minut) vestavěná SDRAM 12 1,5 karta 32 MB 80 6 až 9 karta 64 MB až 18 karta 128 MB až 36 Specifikace digitální videokamera: QVGA (320 x 240 pixelů), 10 snímků/s digitální záznam obrazů: 2M (1600 x 1024 pixelů) SXGA (1280 x 1024) VGA (640 x 480) PC kamera: VGA (640 x 480 pixelů), 10 snímků/s QVGA (320 x 240 pixelů), 24 snímků/s Digitální hlasový záznamník: přibližně 4 min. /paměť 1MB Objednávka (specifikujte číslo modelu) Příslušenství pro digitální video kameru je kompatibilní se všemi bezdotykovými teploměry série OS A/V výstup: podpora TV systémů NTSC/PAL Baterie: 2 x AA (Alkalické) Rozměry: 68 x 41 x 84 mm (l x š x v) Požadavky na systém: Windows 98SE/ME/2000/XP Pentium II, 266 MHz, doporučeno Pentium III DirectX 8.0 a vyšší 32 MB RAM, (doporučeno 64 MB) grafická karta 4 MB RAM Model Cena Popis DV-CAM Kč Digitální videokamera s montážním příslušenstvím 32MB-FC 900 Kč paměťová karta 32 MB Součástí dodávky je i návod k obsluze, paměťová karta 32 MB, software, USB kabel, audio/video kabel a mini stojánek (pouze pro kameru, ne teploměr). Příklad objednávky: DV-CAM, digitální videokamera, plus OS534E-DM, ruční infrateploměr se zabudovaným laserovým zaměřovačem, vstup pro termočlánky, možnost měření vzdálenosti, plus 32MB-FC, náhradní paměťová karta 32 MB. Pro objednávku volejte , OMEGA nebo objednejte on-line na 11

12 Ruční vysokoteplotní infrateploměry OS523 a OS524 Série s volitelným rozšířením o optické zaměřování OMEGASCOPE Série OS523/524 Cena od Kč Modely pro teploty do 2482 C Nastavitelná emisivita od 0,1 do 1,00 Podsvícený LCD displej Dvojitý displej pro měřenou teplotu a max., min., průměr nebo rozdíl Analogový výstup 1 mv/ C Komunikace RS-232 standardem Akustická a optická signalizace alarmu Elektronická aretace spouště Ukládání naměřených teplot do paměti (100 hodnot) Vestavěný bodový nebo kruhový laserový zaměřovač Modely OS523 a OS524 představují další modely ze série přístojů OS520. Svým rozsahem teplot jsou vhodné pro aplikace, kde je potřeba měřit velmi vysoké povrchové teploty až do 2482 C. Všechny modely mají nastavitelnou emisivitu v rozsahu od 0,10 do 1,00 s krokem 0,01, což umožňuje měření povrchových teplot nejrůznějších materiálů. Dvojitý podsvícený LCD displej zobrazuje kromě nastavené hodnoty emisivity a aktuální měřené teploty i volitelný údaj o max., min., průměrné teplotě nebo rozdíl teplot. Standardem je analogový výstup měřené teploty 1 mv/ C, což lze využít k připojení těchto přenosných přístrojů k zapisovačům nebo jiným zařízením pro sběr dat. Komunikační rozhraní RS-232 pro připojení k počítači umožňuje přímé čtení a ukládání měřených dat do paměti počítače. Software je součástí dodávky. Specifikace Bezplatný software pro monitorování měřených dat je součástí většiny modelů. Přesnost: ±1% čtené hodnoty nebo 2 C, větší z obou hodnot Opakovatelnost: ±(1% čtené hodnoty + 1 číslice) Rozlišení: 1 C Doba odezvy: 100 ms Vlnová délka: OS523: 8-14 μ OS524: 2-2,5 μ Emisivita: 0,10 až 1,00 Provozní teplota: 0 až 50 C Napájení: 4 AA lithiové baterie (přiloženy) nebo síťový adaptér Životnost baterií: lithiové 10 dnů, alkalické 60 hodin OMEGASCOPE Model OS523-2-SC s optickým zaměřovačem. Umožňuje přesné zaměření měřeného objektu, zvětšení 1.5:1, Kč Podle nových technických poznatků provádíme průběžně změny. Před objednávkou proto ověřte nové parametry. PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Připojení stojanu: ¼ na 20 UNC Displej: LCD podsvícený, současné zobrazení aktuální a min. nebo max. hodnoty, teplotní diference, průměrné teploty Alarm: překročení nebo podkročení s akustickou a optickou signalizací RS-232: jednosměrná komunikace 12 Pro objednávku volejte , OMEGA nebo objednejte on-line na

13 Průměr měřené plochy* (MM) Průměr měřené plochy* (IN) Průměr měřené plochy* (MM) Průměr měřené plochy* (IN) Průměr měřené plochy* (MM) Průměr měřené plochy* (IN) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) Laserový zaměřovač Vlnová délka: 650 n m Provozní vzdálenost: kruhový zaměřovač: 0,6 až 4,5 m bodový zaměřovač: 0,6 až 12 m Zařazení: Třída II Průměr parsku: 5 mm Provozní teplota: 0 až 50 C T-OS522 F.O.V.! Upozornění! Tento výrobek není určen pro lékařské účely nebo pro měření na lidech Zabudované laserové zaměřování 1.0" 1' 2' Vzdálenost čočky snímače od měřeného objektu (FT) OS " 30" 3' 4' 5' 6' 7' 8' 9' 1.6" 1.2" 2.0" 2.4" 2.8" 3.2" 3.6" 10' 4.0" Vysoká intenzita Bodové Oblast energie Kruhové PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. D:S = 30: "@ 0 0.9" cm * Průměr plochy měřen při 90% energie " " " Vzdálenost čočky snímače od měřeného objektu (CM) Vzdálenost čočky snímače od měřeného objektu (FT) ' 3' 5' 10' 16' OS523-2 * Průměr plochy měřen při 90% energie D: S = 60:1 Vzdálenost čočky snímače od měřeného objektu (M) Vzdálenost čočky snímače od měřeného objektu (FT) 2.9" Objednávka (specifikujte číslo modelu) Model OS523-1, -2, -3(*) OS524(*) Cena Kč Kč Přesnost** ±1% z měřené hodnoty ±1% z měřené hodnoty Rozsah -18 až C 538 až 2482 C Emisivita nastavitelná nastavitelná Podsvícený dvojitý displej ano ano Poměr vzdálenost/měřená plocha viz. gfar 110:1 Rozdílové měření teploty ano ano Min./Max. teplota ano ano Průměrná teplota ano ano Alarm překročení meze ano ano Alarm podkročení meze ano ano akustická signalizace alarmu ano ano Kompenzace okolní teploty ano ano Analogový výstup 1mV/ C 0,5mV/ C výstup RS-232 ano ano software v ceně ano ano výstup na tiskárnu ano ano ukládání dat do paměti ano ano Vestavěný laserový zaměřovač ano bod/kruh (-3, bod) ano bod/kruh Zamknutí spouště ano ano Poslední naměřená hodnota ano ano * Průměr plochy měřen při 90% energie Vzdálenost čočky snímače od měřeného objektu (M) * Přidejte příponu -SC pro objednávku teploměru s optickým zaměřovačem a přičtěte k ceně Kč. ** nebo 2 C, platí větší z obou hodnot. Optický zaměřovač nelze nainstalovat dodatečně, je nutno jej objednat spolu s teploměrem. Příklad objednávky: OS523-2-SC, OMEGASCOPE infrateploměr s bateriemi, optickým zaměřovačem, kufříkem, cena = Kč 0 0.9" 0' 16' 50' 82' OS Vzdálenost čočky snímače od měřeného objektu (FT) 1.8" 46 * Průměr plochy měřen při 90% energie 5.4" D:S = 110: Vzdálenost čočky snímače od měřeného objektu (M) 9" 25 Objednávka (specifikujte číslo modelu) Model Cena Popis OS520-ADAPTOR-110V 990 Kč síťový adaptér 110 Vst OS520-ADAPTOR-220V 990 Kč síťový adaptér 220 Vst OS520-RCC Kč plastový kufřík (standard) OS520-SC-RCC Kč plastový kufřík (velký) OM-3000-SC 600 Kč pouzdro plátěné CAL-3-IR Kč kalibrační certifikát NIST SC Kč optický zaměřovač TRIPOD Kč lehký stojan s brašnou Pro objednávku volejte , OMEGA nebo objednejte on-line na 13

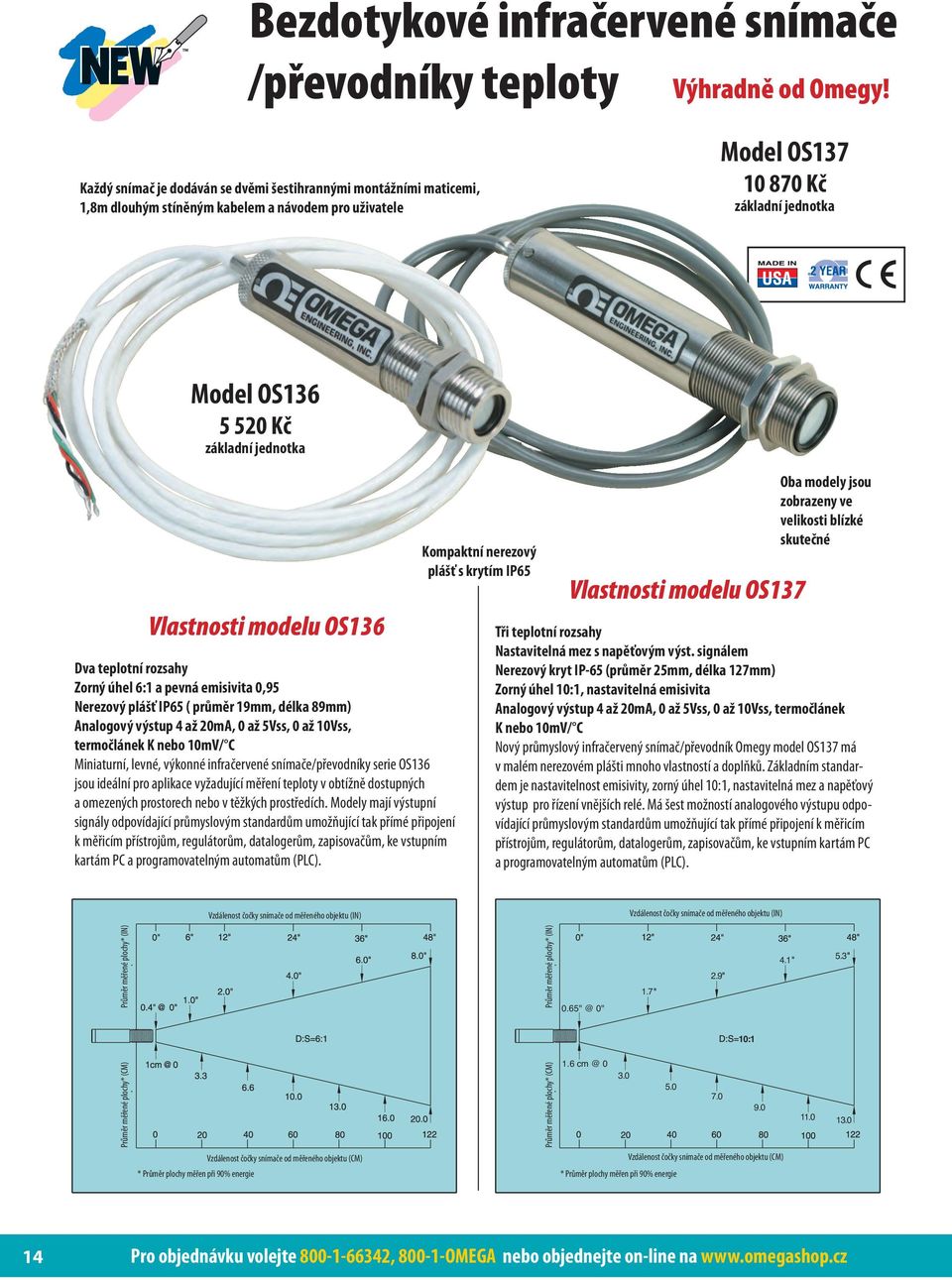

14 Bezdotykové infračervené snímače /převodníky teploty Výhradně od Omegy! Každý snímač je dodáván se dvěmi šestihrannými montážními maticemi, 1,8m dlouhým stíněným kabelem a návodem pro uživatele Model OS Kč základní jednotka Model OS Kč základní jednotka Vlastnosti modelu OS136 Dva teplotní rozsahy Zorný úhel 6:1 a pevná emisivita 0,95 Nerezový plášť IP65 ( průměr 19mm, délka 89mm) Analogový výstup 4 až 20mA, 0 až 5Vss, 0 až 10Vss, termočlánek K nebo 10mV/ C Miniaturní, levné, výkonné infračervené snímače/převodníky serie OS136 jsou ideální pro aplikace vyžadující měření teploty v obtížně dostupných a omezených prostorech nebo v těžkých prostředích. Modely mají výstupní signály odpovídající průmyslovým standardům umožňující tak přímé připojení k měřicím přístrojům, regulátorům, datalogerům, zapisovačům, ke vstupním kartám PC a programovatelným automatům (PLC). Kompaktní nerezový plášť s krytím IP65 Vlastnosti modelu OS137 Oba modely jsou zobrazeny ve velikosti blízké skutečné Tři teplotní rozsahy Nastavitelná mez s napěťovým výst. signálem Nerezový kryt IP-65 (průměr 25mm, délka 127mm) Zorný úhel 10:1, nastavitelná emisivita Analogový výstup 4 až 20mA, 0 až 5Vss, 0 až 10Vss, termočlánek K nebo 10mV/ C Nový průmyslový infračervený snímač/převodník Omegy model OS137 má v malém nerezovém plášti mnoho vlastností a doplňků. Základním standardem je nastavitelnost emisivity, zorný úhel 10:1, nastavitelná mez a napěťový výstup pro řízení vnějších relé. Má šest možností analogového výstupu odpovídající průmyslovým standardům umožňující tak přímé připojení k měřicím přístrojům, regulátorům, datalogerům, zapisovačům, ke vstupním kartám PC a programovatelným automatům (PLC). Vzdálenost čočky snímače od měřeného objektu (IN) Vzdálenost čočky snímače od měřeného objektu (IN) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) Průměr měřené plochy* (CM) Průměr měřené plochy* (IN) 0'' : Vzdálenost čočky snímače od měřeného objektu (CM) Vzdálenost čočky snímače od měřeného objektu (CM) * Průměr plochy měřen při 90% energie * Průměr plochy měřen při 90% energie 14 Pro objednávku volejte , OMEGA nebo objednejte on-line na

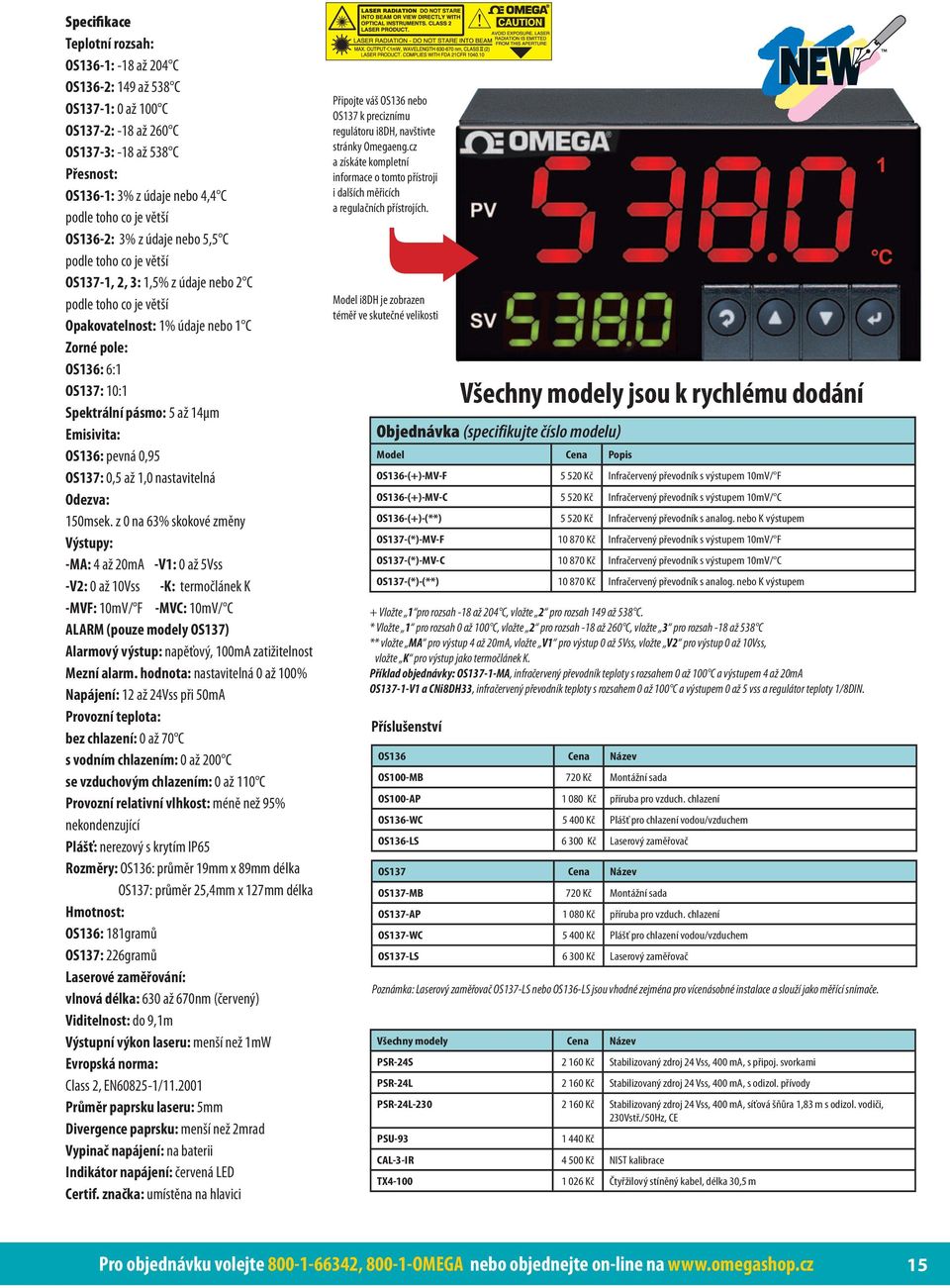

15 Specifikace Teplotní rozsah: OS136-1: -18 až 204 C OS136-2: 149 až 538 C OS137-1: 0 až 100 C OS137-2: -18 až 260 C OS137-3: -18 až 538 C Přesnost: OS136-1: 3% z údaje nebo 4,4 C podle toho co je větší OS136-2: 3% z údaje nebo 5,5 C podle toho co je větší OS137-1, 2, 3: 1,5% z údaje nebo 2 C podle toho co je větší Opakovatelnost: 1% údaje nebo 1 C Zorné pole: OS136: 6:1 OS137: 10:1 Spektrální pásmo: 5 až 14μm Emisivita: OS136: pevná 0,95 OS137: 0,5 až 1,0 nastavitelná Odezva: 150msek. z 0 na 63% skokové změny Výstupy: -MA: 4 až 20mA -V1: 0 až 5Vss -V2: 0 až 10Vss -K: termočlánek K -MVF: 10mV/ F -MVC: 10mV/ C ALARM (pouze modely OS137) Alarmový výstup: napěťový, 100mA zatižitelnost Mezní alarm. hodnota: nastavitelná 0 až 100% Napájení: 12 až 24Vss při 50mA Provozní teplota: bez chlazení: 0 až 70 C s vodním chlazením: 0 až 200 C se vzduchovým chlazením: 0 až 110 C Provozní relativní vlhkost: méně než 95% nekondenzující Plášť: nerezový s krytím IP65 Rozměry: OS136: průměr 19mm x 89mm délka OS137: průměr 25,4mm x 127mm délka Hmotnost: OS136: 181gramů OS137: 226gramů Laserové zaměřování: vlnová délka: 630 až 670nm (červený) Viditelnost: do 9,1m Výstupní výkon laseru: menší než 1mW Evropská norma: Class 2, EN / Průměr paprsku laseru: 5mm Divergence paprsku: menší než 2mrad Vypinač napájení: na baterii Indikátor napájení: červená LED Certif. značka: umístěna na hlavici Připojte váš OS136 nebo OS137 k preciznímu regulátoru i8dh, navštivte stránky Omegaeng.cz a získáte kompletní informace o tomto přístroji i dalších měřicích a regulačních přístrojích. Model i8dh je zobrazen téměř ve skutečné velikosti Všechny modely jsou k rychlému dodání Objednávka (specifikujte číslo modelu) Model Cena Popis OS136-(+)-MV-F Kč Infračervený převodník s výstupem 10mV/ F OS136-(+)-MV-C Kč Infračervený převodník s výstupem 10mV/ C OS136-(+)-(**) Kč Infračervený převodník s analog. nebo K výstupem OS137-(*)-MV-F Kč Infračervený převodník s výstupem 10mV/ F OS137-(*)-MV-C Kč Infračervený převodník s výstupem 10mV/ C OS137-(*)-(**) Kč Infračervený převodník s analog. nebo K výstupem + Vložte 1 pro rozsah -18 až 204 C, vložte 2 pro rozsah 149 až 538 C. * Vložte 1 pro rozsah 0 až 100 C, vložte 2 pro rozsah -18 až 260 C, vložte 3 pro rozsah -18 až 538 C ** vložte MA pro výstup 4 až 20mA, vložte V1 pro výstup 0 až 5Vss, vložte V2 pro výstup 0 až 10Vss, vložte K pro výstup jako termočlánek K. Příklad objednávky: OS137-1-MA, infračervený převodník teploty s rozsahem 0 až 100 C a výstupem 4 až 20mA OS137-1-V1 a CNi8DH33, infračervený převodník teploty s rozsahem 0 až 100 C a výstupem 0 až 5 vss a regulátor teploty 1/8DIN. Příslušenství OS136 Cena Název OS100-MB 720 Kč Montážní sada OS100-AP Kč příruba pro vzduch. chlazení OS136-WC Kč Plášť pro chlazení vodou/vzduchem OS136-LS Kč Laserový zaměřovač OS137 Cena Název OS137-MB 720 Kč Montážní sada OS137-AP Kč příruba pro vzduch. chlazení OS137-WC Kč Plášť pro chlazení vodou/vzduchem OS137-LS Kč Laserový zaměřovač Poznámka: Laserový zaměřovač OS137-LS nebo OS136-LS jsou vhodné zejména pro vícenásobné instalace a slouží jako měřící snímače. Všechny modely Cena Název PSR-24S Kč Stabilizovaný zdroj 24 Vss, 400 ma, s připoj. svorkami PSR-24L Kč Stabilizovaný zdroj 24 Vss, 400 ma, s odizol. přívody PSR-24L Kč Stabilizovaný zdroj 24 Vss, 400 ma, síťová šňůra 1,83 m s odizol. vodiči, 230Vstř./50Hz, CE PSU Kč CAL-3-IR Kč NIST kalibrace TX Kč Čtyřžilový stíněný kabel, délka 30,5 m Pro objednávku volejte , OMEGA nebo objednejte on-line na 15

16 Novinky na adrese PATENTOVÁNO Mnoho prvků těchto zařízení, včetně ale nejen kruhového laserového zaměřování a měření vzdálenosti, je chráněno patenty nebo probíhajícími patentovými řízeními. Nová generace SUPERMETRU s patentovaným laserovým zaměřovačem Měření efektivních hodnot! HHM Kč Technický sen je skutečností! Přepinatelný laserový kruh na bod 3 měřicí přístroje v 1! Plně funkční automatické přepínání rozsahů Digitální multimetr Infračervený pyrometr s přepinatelným laserovým kruhem a bodem Dvojitý termočlánkový vstup s měřením rozdílové teploty Měření frekvence, Kapacity a indukčnosti Vysoceintenzivní laserový bod Rozsah: až do 12m Laserový kruh Rozsah: až do 4,5m Oblast energie Pro objednávku nebo servis volejte OMEGA Nakupujte na info@newport.cz Poznámka k duševnímu vlastnictví NEWPORT ELECTRONICS, KARVINÁ, TEL.: , FAX: OMEGA ENGINNERING publikace je založena na duševním vlastnictví vytvořeného a vyvinutého Omegou. Tato práva jsou chráněna zákazem kopírování a obchodním právem Charakteristická kompozice a duch této publikace OMEGA ENGINNERING jednoznačně identifikují Omegu včetně příznaků, stránkování i uspořádání. COPYRIGHT 2005 OMEGA ENGINNERING INC. Všechna práva vyhrazena.
