1 Mgr. Ladislav Blahuta Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. výuková sada ZÁKLADNÍ KURZ SVAŘOVÁNÍ - MAG, DUM č. 14-1

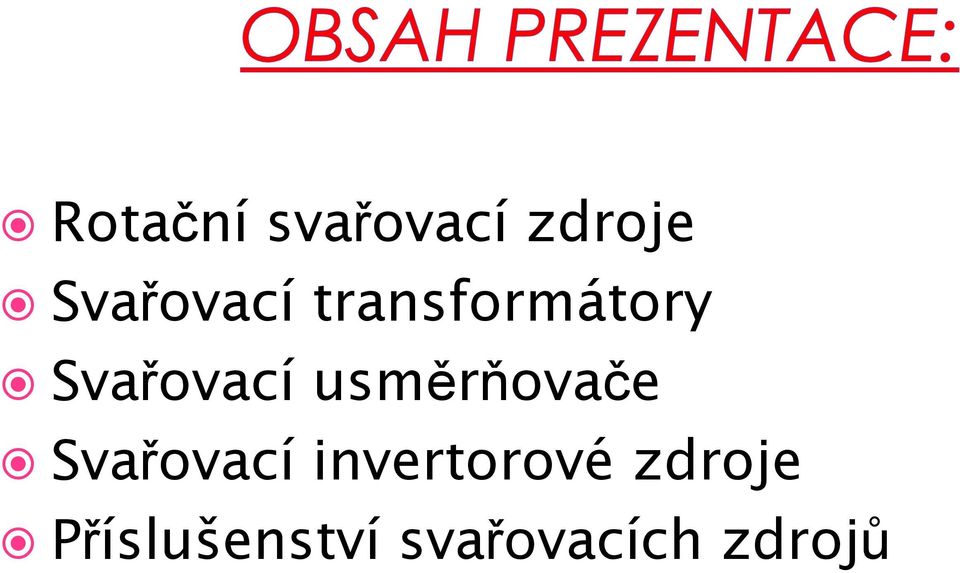

2 Rotační svařovací zdroje Svařovací transformátory Svařovací usměrňovače Svařovací invertorové zdroje Příslušenství svařovacích zdrojů

3 Rotační svařovací zdroje Rotační svařovací zdroje generují stejnosměrný proud. Rotační zdroj tvoří svařovací dynamo, které je poháněno elektromotorem nebo spalovacím motorem. Dohromady tvoří jeden konstrukční celek na společném podvozku svařovací agregát.

4 Rotační svařovací zdroje Svařovací dynamo má strmou statickou charakteristiku a je vhodné pro ruční svařování obalenou elektrodou, pro metodu WIG a MIG/MAG. Regulace svařovacího proudu je plynulá a zajišťuje se změnou buzení magnetického pole statoru.

5 Rotační svařovací zdroje Regulátor pro nastavení svařovacího proudu může být umístěn buď přímo na svařovacím agregátu nebo mimo něj při dálkovém ovládání. Rotační svařovací zdroje se již téměř nepoužívají, protože jsou těžké, hlučné a mají vysokou spotřebu el. energie.

6 Svařovací transformátory Svařovací transformátor je zdrojem jednofázového střídavého proudu. Transformátor se skládá ze železného jádra (tvoří ho tenké ocelové plechy), primární a sekundární cívky. Primární vinutí je připojeno na síť, sekundární vinutí do svařovacího obvodu. Regulace svařovacího proudu může být stupňovitá nebo plynulá.

7 Svařovací transformátory Statická zatěžovací charakteristika je mírně klesající. Svařovací transformátory jsou vhodné pro ruční svařování obalenými elektrodami, popř. pro metodu WIG. V porovnání s rotačními zdroji mají transformátory nízkou spotřebu el. energie při chodu naprázdno a lepší účinnost (85 až 97 %).

8 Svařovací usměrňovače Svařovací usměrňovač je zdroj stejnosměrného (usměrněného) proudu. Skládá se ze síťového transformátoru a usměrňovacích prvků zapojených v sekundárním obvodu transformátoru. Transformátor je buď jednofázový pro vstupní napájecí napětí (230 V, 50 Hz) nebo třífázový (3 400 V, 50 Hz).

9 Svařovací usměrňovače Usměrňovací prvky jsou tvořeny polovodičovými křemíkovými diodami nebo tyristory. Zvlnění výstupního usměrněného napětí je u jednofázového usměrňovače velké, u třífázového podstatně menší. Třífázový svařovací usměrňovač je vhodný pro velké proudové zatížení a ve srovnání s jednofázovým zatěžuje napájecí síť symetricky.

10 Svařovací usměrňovače Svařovací usměrňovače ve srovnání s rotačními zdroji vykazují nižší spotřebu el. energie, nehlučný chod, vyšší účinnost, menší hmotnost. Další výhodou svařovacích usměrňovačů jsou jejich dobré dynamické vlastnosti při rychlých změnách napětí a proudu.

11 Svařovací invertorové zdroje Jsou primárně řízené zdroje s výkonovými tranzistory. Pracují na principu středofrekvenčních měničů (střídačů) o frekvenci khz. Jsou nejmodernější svařovací zdroje. Základním znakem těchto zdrojů je umístění transformátoru až za spínacím tranzistorem.

12 Svařovací invertorové zdroje Mají malou hmotnost i malé rozměry. Čím vyšší frekvence, tím menší rozměr i hmotnost. Mají vysokou elektrickou účinnost (90 %).

13 Svařovací invertorové zdroje Princip činnosti invertorového zdroje: 1. Střídavé síťové napětí se usměrní primárním usměrňovačem. 2. Stejnosměrné napětí se prostřednictvím tranzistorového spínače přemění na vysokou frekvenci. 3. Výstupní napětí transformátoru se pak ještě usměrní.

14 Zdroje pro svařování metodou MIG/MAG Pro svařování metodou MIG/MAG se používá zdrojů se stejnosměrným výstupem usměrňovače, invertory. Kladný pól zdroje je připojen na drátovou elektrodu. Zdroje mají plochou statickou charakteristiku s tzv. konstantním napětím se samoregulační schopností udržování konstantní délky oblouku.

15 Příslušenství svařovacích zdrojů Svařovací kabely: Svařovací kabely jsou jednožilové vodiče s pryžovou izolací. Přivádějí svařovací proud ze svařovacího zdroje k držáku elektrody nebo ke svařovacímu hořáku a také ke svěrce připevněné na svařovaném materiálu pro uzavření proudového obvodu zdroje. Průřez jader se dimenzuje podle maximálního svařovacího proudu tak, aby úbytek napětí na svařovacích kabelech nepřekročil povolenou hodnotu.

16 Zatížitelnost svařovacích kabelů

17 Příslušenství svařovacích zdrojů Držáky elektrod: Držáky elektrod slouží k upnutí elektrod. Mají být lehké, bezpečné a lehce ovladatelné. Velikosti držáků jsou dány proudovým zatížením a potřebnou velikostí upínacích čelistí.

18 Příslušenství svařovacích zdrojů Svařovací svěrky: Svařovací svěrky musí být na svařovaném materiálu, resp. svářečském stole upnuty pevně, aby se přechodový odpor zmenšil na minimum. Svěrka se umísťuje v blízkosti místa svařování, aby cesta proudu přes svařovanou součást byla co nejkratší. Konstrukce svěrek závisí na velikosti svařovacího proudu.

19 Svářečka MIG/MAG

20 MALINA, Z. Základní kurz svařování MIG/MAG. 5. vydání. Ostrava: ZEROSS, ISBN KOLEKTIV AUTORŮ. Technologie svařování a zařízení. Ostrava: ZEROSS, ISBN DILLINGER, J. a kol. Moderní strojírenství pro školu i praxi. Praha: Europa-Sobotáles, ISBN
